Разработка КМД

Разработка КМД - офис нашей компании
Разработка КМД - офис нашей компании

У нас вы можете заказать разработку чертежей КМД- конструкции металлические деталировочные.

Оценить проект

    Как заказать разработку КМД

    Для оформления заявки необходимо связаться с нашими менеджерами по телефону 8(495)215-07-79 и выслать исходную документацию для оценки стоимости работы на наш адрес info@topengineer.ru

    Примеры проектов

    Разработка КМД
    Разработка КМД
    Разработка КМД
    Проектирование КМД
    Проектирование КМД
    Проектирование КМД

    Стоимость разработки КМД

    Стоимость разработки КМД рассчитывается на основании трудоемкости.
    Для расчета трудоемкости необходимо подробно изучить исходную документацию, предоставляемую заказчиком.
    Оценка стоимости разработки КМД занимает от часа до двух в зависимости от объема документации.

    • Стоимость КМ на типовые конструкции находится в пределах 400-600 рублей за тонну конструкций.
    • Стоимость КМ на стандартные конструкции находиться в пределах 600-800 рублей за тонну конструкций.
    • Стоимость КМ на уникальные конструкции находиться в пределах 800-1200 рублей за тонну конструкций.

    Примеры чертежей КМД

    Сроки разработки КМД

    Сроки разработки КМД зависят от текущей занятости и сложности разрабатываемой документации. Для каждого проекта сроки оговариваются отдельно. Окончательные сроки разработки КМД озвучиваются только по результатам изучения предоставляемой заказчиком документации.
    Возможна поэтапная выдача документации. Это позволит загрузить производство, не дожидаясь полного окончания разработки КМД (рекомендуется только в случаях проектов с крайне сжатыми сроками разработки документации). Поэтапная выдача оговаривается заранее. Отдельно оговариваются минимальные сроки до первой выдачи и объем каждой выдачи.

    Также значительно повлиять на сроки разработки КМД может скорость согласования изменений в комплекте КМ. При обнаружении ошибок в КМ нашими специалистами перечень  вопросов отправляется заказчику для согласования изменений с разработчикам комплекта документации стадии КМ.

    Состав КМД

    • Лист титульный
    • Лист общих данных;
    • Монтажные схемы
    • Чертежи отдельных деталей
    • Чертежи сборок (отправочных марок)
    • Монтажные узлы (при необходимости)
    • Ведомость отправочных марок (сборок)
    • Выборка металла
    • Карта листового раскроя (по желанию)
    • Карта раскроя проката (по желанию)
    • Ведомость сварных швов (по желанию)
    • Ведомость метизов

    Технологии разработки КМД

    • Разработка проектов в 3D формате
    • Автоматическая генерация ведомостей
    • Возможность автоматической выгрузки данных в 1С
    • Автоматическая нумерация деталей и марок (сборок)

    Наши преимущества при разработке КМД

    • Опыт работы более 8 лет
    • Большой штат инженеров – более 40 человек
    • Возможность поэтапной выдачи документации
    • Более 500 готовых проектов
    • Разработка чертежей КМД в кратчайшие сроки

    В каком формате выдается разработанный КМД?

    • PDF постраничный (по одному чертежу в каждом файле)
    • PDF многостраничный (весь проект в одном файле)
    • DWG AutoCAD (по желанию)
    • 3D в разнообразных форматах (по желанию)
    • в распечатанном виде (по желанию)
    • веб интерфейс
    • иные форматы (по желанию)

    Примеры монтажных схем КМД

    На монтажных схемах отображается информация о расположении сборки на объекте.

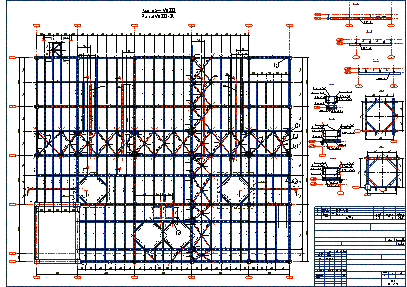

    План на отметке

    Разработка КМ
    Чертеж КМД в PDF

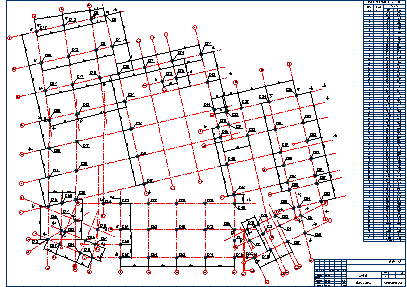

    План колонн

    Разработка КМ
    Чертеж КМД в PDF

    План анкерных болтов

    Разработка КМ
    Чертеж КМД в PDF

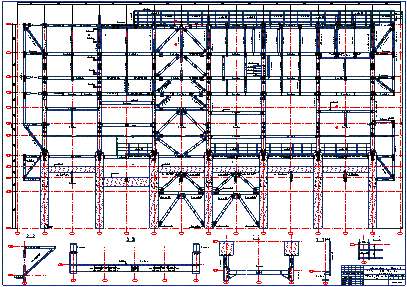

    Вид по определенной оси

    Разработка КМ
    Чертеж КМД в PDF

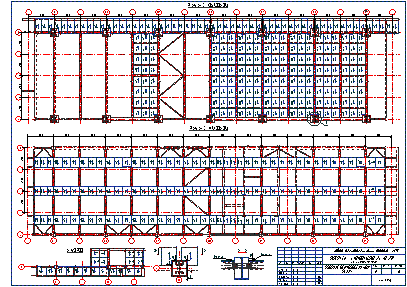

    План настила

    Разработка КМ
    Чертеж КМД в PDF

    План кровли

    Разработка КМ
    Чертеж КМД в PDF

    Монтажные узлы при разработке КМД

    Как правило, узлы подробно представлены в комплекте КМ, однако часто встает необходимость более подробно расписать состав узлов или добавить узлы, по каким-либо причинам не вошедшие в комплект КМ. Как правило, прорисовываются только типовые узлы с указанием сварных швов либо необходимых метизов. При разработке уникальных проектов со сложной геометрией прорисовываются все узлы. Монтажные узлы, как правило, размещаются на соответствующих монтажных схемах.

    Сборочные чертежи КМД

    Чертеж сборки (отправочной марки) может представлять из себя как отдельный отправочный элемент, так и сборку из нескольких деталей.
    Оформление сборочного чертежа может быть выполнено по индивидуальному требованию заказчика. На чертеже сборки возможно размещение чертежей отдельных деталей для данной сборки.

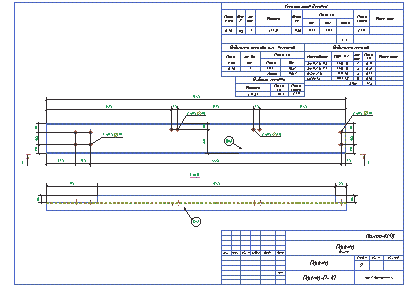

    Пример отправочной марки (сборки) из одного элемента

    Разработка КМД
    Чертеж КМД в PDF

    Пример отправочной марки из нескольких элементов

    Разработка КМД
    Чертеж КМД в PDF

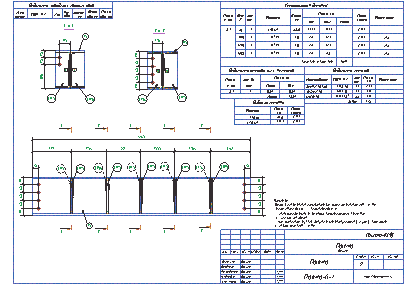

    Пример отправочной марки без отдельных деталей

    Разработка КМД
    Чертеж КМД в PDF

    Пример отправочной марки c отдельными деталями

    Разработка КМ
    Чертеж КМД в PDF

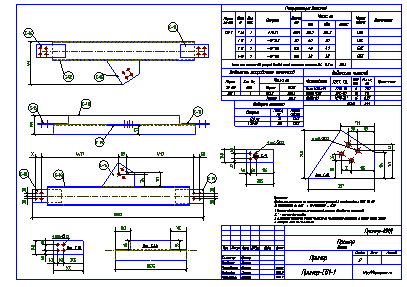

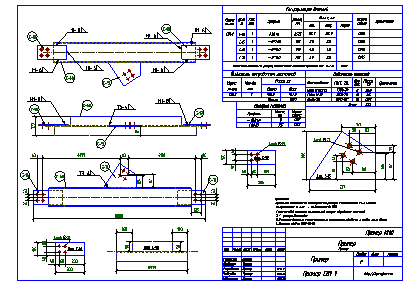

    Обозначение сварки на чертежах КМД

    Обозначение сварных швов производится выбранным заказчиком методом. Следует обратить внимание на то, что выбранный метод может сказаться на общей сложности разработки КМД, что в свою очередь может сказаться на удорожании проекта.

    Не обозначается

    Разработка КМД
    Чертеж КМД в PDF

    Штрихами

    Разработка КМД
    Чертеж КМД в PDF

    Штрихами+ катет

    Разработка КМД
    Чертеж КМД в PDF

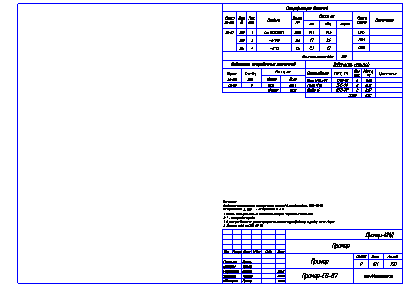

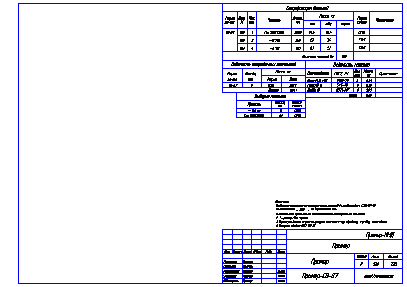

    Набор ведомостей на чертеже отправочной марки (сборки)

    В зависимости от требований заказчика и характера разрабатываемого объекта мы применяем разные наборы ведомостей на листе чертежа.

    Ведомость метизов

    Разработка КМД
    Чертеж КМД в PDF

    Выборка металла

    Разработка КМД
    Чертеж КМД в PDF

    Сварные швы

    Разработка КМД
    Чертеж КМД в PDF

    План положения

    Разработка КМ
    Чертеж КМД в PDF

    Чертежи отдельных деталей КМД

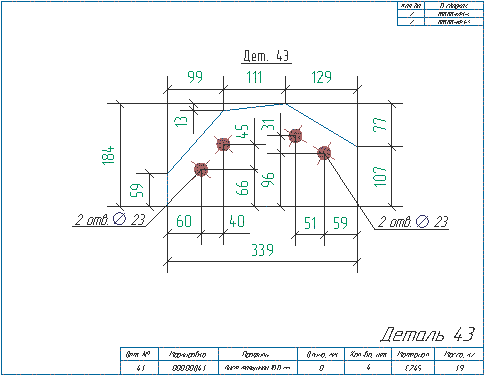

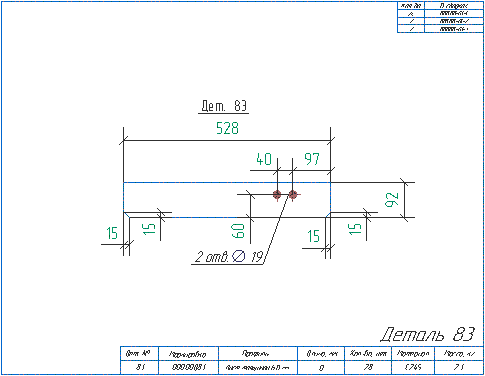

    Чертёж отдельной детали содержит все размеры, необходимые для ее изготовления. По желанию заказчика чертеж отдельной детали может быть размещен на чертеже соответствующей сборки. На чертеже отдельной детали отображена ведомость, в которой указанно, в каких сборках и в каком количестве присутствует данная деталь.

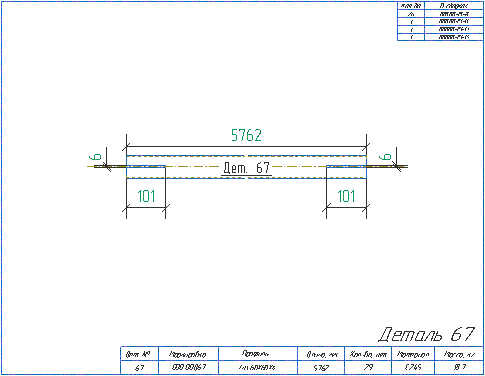

    Прокатная деталь

    Разработка КМД
    Чертеж КМД в PDF

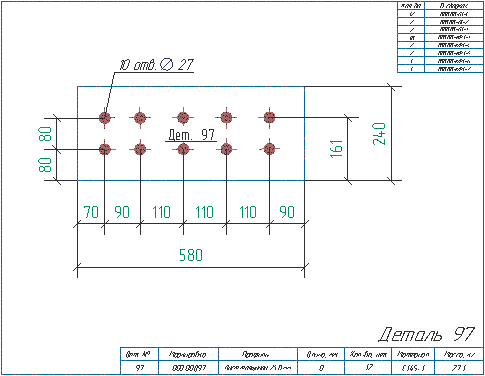

    Ребро жесткости

    Разработка КМД
    Чертеж КМД в PDF

    Листовая сталь

    Разработка КМ
    Чертеж КМД в PDF


    Для деталей из листового материала вид с указанием толщины детали не выполняется, так как толщина однозначно указана в материалах данной детали.

    При необходимости составляется полная спецификация стали на весь проект. В данной спецификации отображается каждая сборка (марка) и перечень деталей, входящих в данную сборку.

    Ведомость отправочных марок (сборок) КМД

    Ведомость представляет собой список марок (сборок) всего проекта КМД.
    Данная ведомость служит основой для формирования отгрузки с завода металлоконструкций.
    Согласно этой ведомости заводом изготовителем выставляется счет на изготовление металлоконструкций.
    Пример ведомости отправочных марок (часть):

    Ведомость отправочных марок
    Лист № Марка Описание Кол-во Габарит, мм Масса,кг
    По X По Y По Z Одной марки C учетом наплавки Всех подобных марок c учетом наплавки
    1 Б-1 Балка 7 8696 436 621 939.1 6573.7
    2 Б-2 Балка 1 8696 436 621 934.0 934.0
    3 Б-3 Балка 4 8696 436 621 950.8 3803.2
    4 Б-4 Балка 1 8660 203 446 630.0 630.0
    5 Б-5 Балка 4 8660 203 446 632.6 2530.4
    6 Б-6 Балка 1 8660 203 446 632.6 632.6
    7 Б-7 Балка 5 3774 174 346 168.5 842.5
    8 Б-8 Балка 3 2943 174 346 131.5 394.5
    9 Б-9 Балка 3 2233 174 346 99.7 299.1
    115 К-1 Колонна 1 9950 765 765 1043.2 1043.2
    116 К-2 Колонна 2 9950 960 765 1078.0 2156.0
    117 К-3 Колонна 1 9540 855 855 1261.3 1261.3
    118 К-4 Колонна 2 9540 855 1140 1300.7 2601.4
    119 К-5 Колонна 1 9540 765 960 1042.2 1042.2
    161 Мэ-19 Монт. элемент 7 160 25 965 32.8 229.6
    162 Мэ-20 Монт. элемент 7 1140 25 160 38.7 270.9
    163 Мэ-21 Монт. элемент 12 290 20 170 8.1 97.2
    164 Мэ-22 Монт. элемент 16 240 20 332 12.1 193.6
    178 Нк-1 Настил кровли 398 9199 902 60 83.4 33193.2
    179 Нк-2 Настил кровли 220 9399 902 60 85.3 18766.0
    180 Нк-3 Настил кровли 7 7045 902 60 63.9 447.3
    181 Нк-4 Настил кровли 40 2186 902 60 19.9 796.0
    185 Ог-1 Ограждение 1 2149 1100 68 40.7 40.7
    186 Ог-2 Ограждение 1 3257 1100 68 58.8 58.8
    187 Ог-3 Ограждение 1 6099 1100 68 101.5 101.5
    188 Ог-4 Ограждение 1 6099 1100 68 101.5 101.5
    189 Ог-5 Ограждение 3 5999 1100 68 100.5 301.5
    ИТОГО: 79341.90 кг

    Ведомость метизов КМД Тип 1

    Ведомость метизов содержит информацию о количестве метизов необходимых для сборки данного объекта.
    Ведомости метизов могут отличаться по структуре и содержанию.
    Пример 1: Ведомость метизов без указания толщины пакета.

    Толщина пакета не указывается (толщина пронизываемого метала), за счет этого ведомость значительно компактнее но не содержит информации о длине нарезаемой части болта.
    Такой вариант ведомостей подходит для проектов в которых нет болтов с полной резьбой.

    Ведомость метизов без указания толщины пакета
    Поз. Наименование ГОСТ, ТУ.. Кол-во, шт Масса, кг
    1 Болт М 12-6gx35.58 ГОСТ 7798-70 772 35.00
    3 Болт М 12-6gx40.58 ГОСТ 7798-70 190 9.46
    5 Болт М 12-6gx45.58 ГОСТ 7798-70 278 15.07
    7 Болт М 12-6gx50.58 ГОСТ 7798-70 1153 67.65
    10 Болт М 16-6gx30.58 ГОСТ 7798-70 64 5.33
    12 Болт М 16-6gx55.58 ГОСТ 7798-70 2428 295.00
    14 Болт М 16-6gx60.58 ГОСТ 7798-70 12 1.55
    17 Болт М 16-6gx65.58 ГОСТ 7798-70 96 13.18
    18 Болт М 20-6gx60.58 ГОСТ 7798-70 46 9.94
    19 Болт М 20x70 6.8 ХЛ ГОСТ 52644-2006 644 159.07
    20 Болт М 20x75 6.8 ХЛ ГОСТ 52644-2006 1446 374.51
    Всего по группе: 1631.97
    22 Гайка М 12-6Н.10 ГОСТ 5915-70 19822 310.61
    23 Гайка М 16-6Н.10 ГОСТ 5915-70 5248 197.38
    24 Гайка М 20-6Н.10 ГОСТ 5915-70 92 6.57
    1 Гайка М 20.6 ХЛ ГОСТ Р 52645-2006 2090 149.31
    Всего по группе: 663.87
    3 Шайба 12.01.010 ГОСТ 11371-78* 15914 99.78
    4 Шайба 16.01.010 ГОСТ 11371-78* 2608 29.46
    5 Шайба 20.01.010 ГОСТ 11371-78* 46 0.79
    6 Шайба 12 65Г 010 ГОСТ 6402-70 15914 99.78
    7 Шайба 16 65Г 010 ГОСТ 6402-70 2656 30.00
    8 Шайба 20 65Г 010 ГОСТ 6402-70 46 0.79
    9 Шайба 20 ГОСТ Р 52646-2006 3536 128.36
    Всего по группе: 388.95
    ВСЕГО: 2684.79

    Ведомость метизов КМД Тип 2

    Пример 2: Ведомость метизов с указанием толщины пакета (толщина пронизываемого металла)

    Ведомость метизов с указанием толщины пакета
    Поз. Наименование ГОСТ, ТУ.. Кол-во, шт Масса, кг Пакет, мм Примечания
    5 Болт М 12-6gx45.58 ГОСТ 7798-70 278 15.07 9
    6 Болт М 12-6gx45.58 ГОСТ 7798-70 206 11.17 10
    7 Болт М 12-6gx50.58 ГОСТ 7798-70 1153 67.65 4
    8 Болт М 12-6gx50.58 ГОСТ 7798-70 1153 67.65 11
    9 Болт М 12-6gx50.58 ГОСТ 7798-70 146 8.57 18
    10 Болт М 16-6gx30.58 ГОСТ 7798-70 64 5.33 12
    11 Болт М 16-6gx55.58 ГОСТ 7798-70 20 2.43 11
    12 Болт М 16-6gx55.58 ГОСТ 7798-70 2428 295.00 12
    13 Болт М 16-6gx55.58 ГОСТ 7798-70 2 0.24 19
    14 Болт М 16-6gx60.58 ГОСТ 7798-70 12 1.55 12
    15 Болт М 16-6gx60.58 ГОСТ 7798-70 4 0.52 13
    16 Болт М 16-6gx60.58 ГОСТ 7798-70 30 3.88 17
    17 Болт М 16-6gx65.58 ГОСТ 7798-70 96 13.18 22
    18 Болт М 20-6gx60.58 ГОСТ 7798-70 46 9.94 12
    19 Болт М 20x70 6.8 ХЛ ГОСТ 52644-2006 644 159.07 40
    20 Болт М 20x75 6.8 ХЛ ГОСТ 52644-2006 1446 374.51 40
    Всего по группе: 1631.97
    22 Гайка М 12-6Н.10 ГОСТ 5915-70 19822 310.61
    23 Гайка М 16-6Н.10 ГОСТ 5915-70 5248 197.38
    24 Гайка М 20-6Н.10 ГОСТ 5915-70 92 6.57
    1 Гайка М 20.6 ХЛ ГОСТ Р 52645-2006 2090 149.31
    Всего по группе: 663.87
    3 Шайба 12.01.010 ГОСТ 11371-78* 15914 99.78
    4 Шайба 16.01.010 ГОСТ 11371-78* 2608 29.46
    5 Шайба 20.01.010 ГОСТ 11371-78* 46 0.79
    6 Шайба 12 65Г 010 ГОСТ 6402-70 15914 99.78
    7 Шайба 16 65Г 010 ГОСТ 6402-70 2656 30.00
    8 Шайба 20 65Г 010 ГОСТ 6402-70 46 0.79
    9 Шайба 20 ГОСТ Р 52646-2006 3536 128.36
    Всего по группе: 388.95
    ВСЕГО: 2684.79

    Выборка металла КМД

    Представляет из себя список материалов необходимых для изготовления всего проекта.
    В ведомости учитывается как профиль так и материал, необходимый для закупки.
    В приведенном примере разным цветом обозначены разные материалы.

    Выборка металла для закупки
    Профиль ГОСТ, ТУ... Вес ,кг Марка стали
    Чистый +4% продажа +6 закупка
      Гнз 80X80X3   ГОСТ 30245-2003   14093.9   14657.6   14939.5   С245
      Гнз 100X100X4   ГОСТ 30245-2003   255.7   266.0   271.1   С245
      Гнз 120X120X5   ГОСТ 30245-2003   5426.6   5643.7   5752.2   С245
      Гнз 150X100X4   ГОСТ 30245-2003   2322.1   2415.0   2461.4   С245
     Гнз 150X100X5 ГОСТ 30245-2003   9831.7   10225.0   10421.6   С245
     I 18 Б1 СТО АСЧМ 20-93   56444.3   58702.1   59831.0   С245
      I 20 Б1   СТО АСЧМ 20-93   907.3   943.6   961.8   С245
      I 20 Ш1   СТО АСЧМ 20-93   790.7   822.4   838.2   С245
      I 25 K1   СТО АСЧМ 20-93   18106.6   18830.9   19193.0   С245
      L 50X4   ГОСТ 8509-93   3373.0   3508.0   3575.4   С245
      L 100X7   ГОСТ 8509-93   263.1   273.7   278.9   С245
      L 100X63X6   ГОСТ 8510-86   84.1   87.4   89.1   С245
      L 125X9   ГОСТ 8509-93   18994.5   19754.2   20134.1   С245
      Лист толщиной 4.0 мм   ГОСТ 19903-74   55.9   58.2   59.3   С245
      Лист толщиной 6.0 мм   ГОСТ 19903-74   10045.8   10447.7   10648.6   С245
      Лист толщиной 8.0 мм   ГОСТ 19903-74   2455.2   2553.4   2602.5   С245
      Лист толщиной 10.0 мм   ГОСТ 19903-74   599.4   623.3   635.3   С245
      Лист толщиной 12.0 мм   ГОСТ 19903-74   1411.0   1467.4   1495.7   С245
      Лист толщиной 20.0 мм   ГОСТ 19903-74   67.0   69.7   71.0   С245
      Лист толщиной 6.0 мм   ГОСТ 19903-74   40802.7   42434.8   43250.9   С345
      Лист толщиной 10.0 мм   ГОСТ 19903-74   4314.7   4487.2   4573.5   С345
      Лист толщиной 12.0 мм   ГОСТ 19903-74   89058.4   92620.8   94401.9   С345
      Лист толщиной 15.0 мм   ГОСТ 19903-74   283.3   294.6   300.3   С345
      Лист толщиной 20.0 мм   ГОСТ 19903-74   4603.9   4788.1   4880.2   С345
      Лист толщиной 20.0 мм   ГОСТ 19903-74   11737.3   12206.8   12441.6   С345-3
      Итого:    296328.3   308181.4   314108.0
