Проектирование фасадов

Современный фасад любого здания должен выглядеть эстетично и надежно выполнять свои ключевые функции.
Значение внешнего вида фасада очень важно для владельцев частного дома или общественного здания.
Сегодня фасад – одна из составляющих частей имиджа компании, а важнейший этап в этом деле – грамотное проектирование фасадов.

У нас вы можете заказать все разделы проектной документации, а также воспользоваться услугами изготовления и монтажа конструкций любого типа.

Услуги проектирования фасадов

Специалисты конструкторского бюро «TOPENGINEER» располагают всем, что необходимо для предоставления высококачественных услуг проектирования фасадов.
Мы работаем с объектами различного уровня сложности, разрабатывая оптимальные по эстетике и уровню надежности проекты.

При разработке фасадов особое внимание уделяется учету следующих факторов:

• расположение здания;
• воздействие внешних факторов;
• специфика эксплуатации и т.п.

Проект фасада разрабатывается в строгом соответствии со всеми современными нормами и требованиями.
При разработке используются новейшие технологии, позволяющие обеспечивать наглядность проекта.
Результатом работы наших специалистов является набор необходимой проектной документации.
Дополнительно мы предлагаем изготовление металлоконструкций и осуществление монтажных работ.



Бесплатная оценка вашего проекта

    Перетащите файл сюда или Загрузите

    Примеры проектирования фасадов

    В качестве примера предлагаем вам основные характеристики проекта, разработанного нашими специалистами.
    Он представляет собой козырек здания и обладает следующими параметрами:

    • 1 350 м² - площадь;
    • 98 х 12 х 6 м – габариты;
    • 52356 кг – масса металлических конструкций;
    • 7289 – количество элементов.

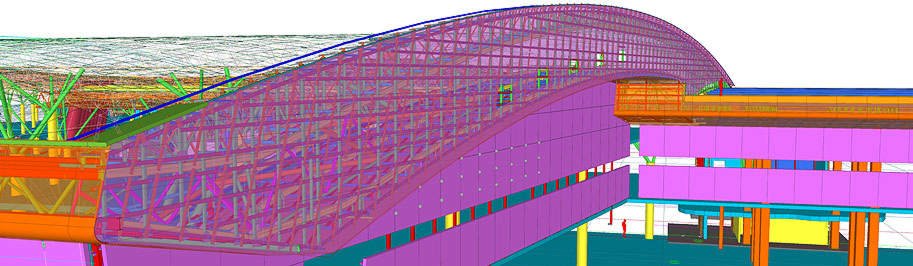

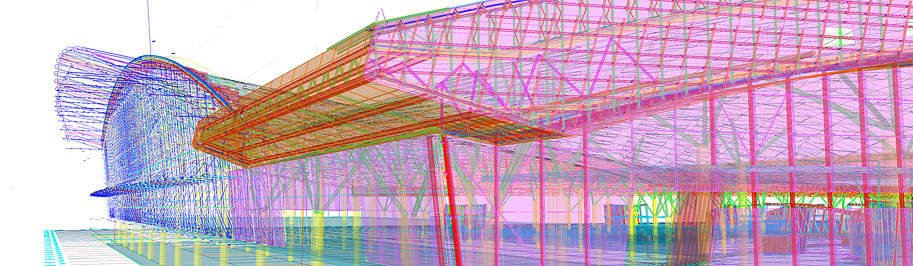

    Данный проект – это объемная ферма, оснащенная сложной силовой структурой.
    Эта структура образует сложную кривую.
    Особенность проекта – это 78 уникальных секций с отдельными наборами деталей и, соответственно, чертежами сборки.

    Как заказать проектирование фасадов?

    Чтобы заказать проект фасада, вам достаточно обратиться к нам по телефону.
    Наши менеджеры познакомят вас с особенностями нашей работы и расскажут о том, какие именно комплекты документов понадобятся для вашего объекта.
    Также вы можете обратиться с письмом по электронной почте. В нем необходимо указать все характеристики объекта.
    Ваша заявка будет рассмотрена и по результатам рассмотрения будет составлено предложение и направлено вам по электронной почте.

    Основные характеристики объекта

      • Общая площадь: 1 350 м2
      • Габариты: 98*12*6 м
      • Масса металлоконструкций: 52356 кг
      • Общее количество деталей: 7289 шт
      • Высота сооружения: 12м
      • Назначение: козырек здания



    Конструкция представляет из себя объемную ферму со сложной силовой структурой, образующую сложную кривую.

    Особенностью этого проекта и его основная сложность заключается в том, что исходя из геометрии каждая из 78 секций уникальна, имеет только ей свойственный
    набор деталей, а соответственно, чертежи сборок должны быть выполнены для каждой секции отдельно.
    Соответственно, и количество чертежей отдельных деталей будет велико.

    Каждая сборка должна иметь привязки в 3 плоскостях, не менее чем по 2 точки для каждой секции.

    Чертежи общего вида должны содержать высотные отметки каждой сборки и отдельных деталей.

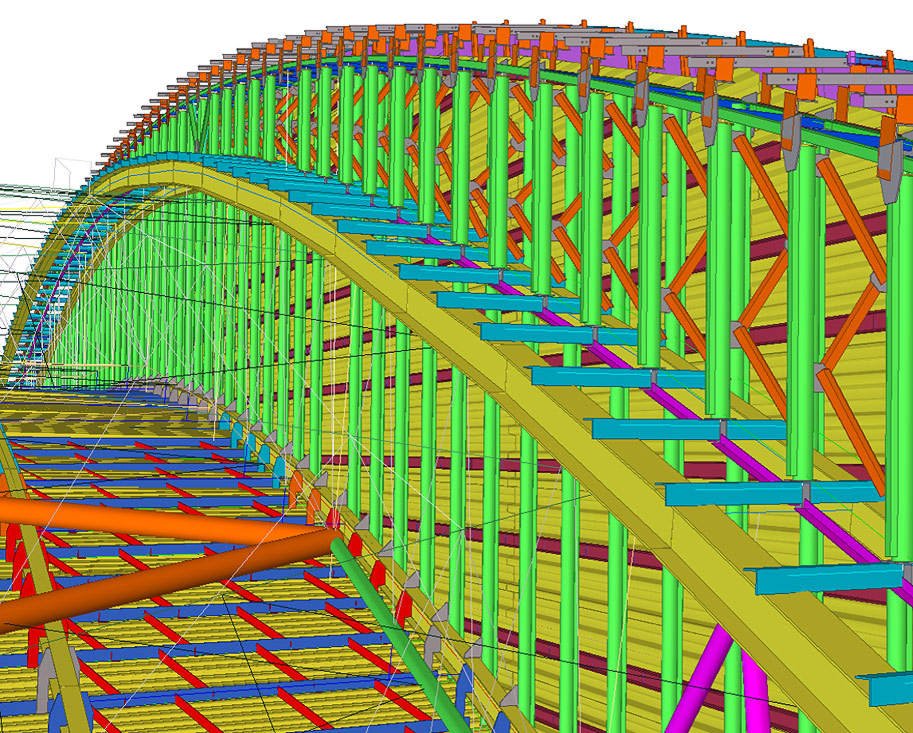

    По верху установлены настраиваемые по высоте направляющие, которые в сумме должны дать условную кривую, образующую профиль козырька.

    Для каждой из таких сборок должны указываться не только высотные отметки, но и привязки к цифровым осям.
    В связи с особенностями архитектурных решений точность изготовления такой конструкции не должна превышать 5 мм.
    Облицовка производится алюминиевыми панелями, исходя из технических условий точность монтажа не должна превышать +- 2,5 мм что при таких массе и габарите конструкции является сложным заданием.
    Такая точность выполнения конструкции лежит на пределе возможностей используемых геодезических приборов.
    Увеличение погрешности при изготовлении или монтаже конструкций сделает невозможной сборку облицовочных панелей и затруднит монтаж к уже существующей конструкции.

    Проектную документацию решено было разделить на следующие комплекты:

    1. КМ (конструкции металлические) несущие основные;
    2. КМ (конструкции металлические) прогоны несущие под облицовку;
    3. КМ (конструкции металлические) подсистема вентилируемого фасада под алюминиевые панели;
    4. КМД (конструкции металлические деталировочные) несущие основные;
    5. КМД (конструкции металлические деталировочные) прогоны несущие под облицовку;
    6. КМД (конструкции металлические деталировочные) подсистема вентилируемого фасада под алюминиевые панели;
    7. КМД (конструкции металлические деталировочные) отдельные чертежи облицовочных панелей и общей вид с нанесенной маркировкой, привязками к цифровым осям и высотные отметки.

    Особую сложность представляло требование создать облицовку двух поверхностей, одна из которых не являлась плоскостью, а другая имела сложные геометрические очертания
    , а конструкция подсистемы должна находиться на ферме со сложной геометрией, которая не всегда позволяла разместить необходимые для элементы подсистемы вентилируемого фасада.
    Из-за этого все тесно взаимосвязанные части проекта нуждались в серьезной корректировке по ходу проектирования.
    Любое изменение в одном из комплектов чертежей тянуло за собой глубокие изменения в других комплектах.

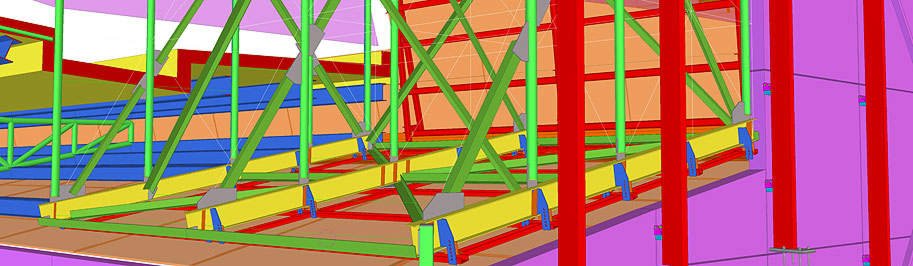

    Отдельной проблемой служила опора конструкции со сложной геометрией, большинство балок которой лежало в разных плоскостях; части конструкции, которые все же лежали в одной плоскости, не являлись параллельными.
    Чертежи общего вида такой конструкции частично должны находиться в плоскости, не перпендикулярной земле.

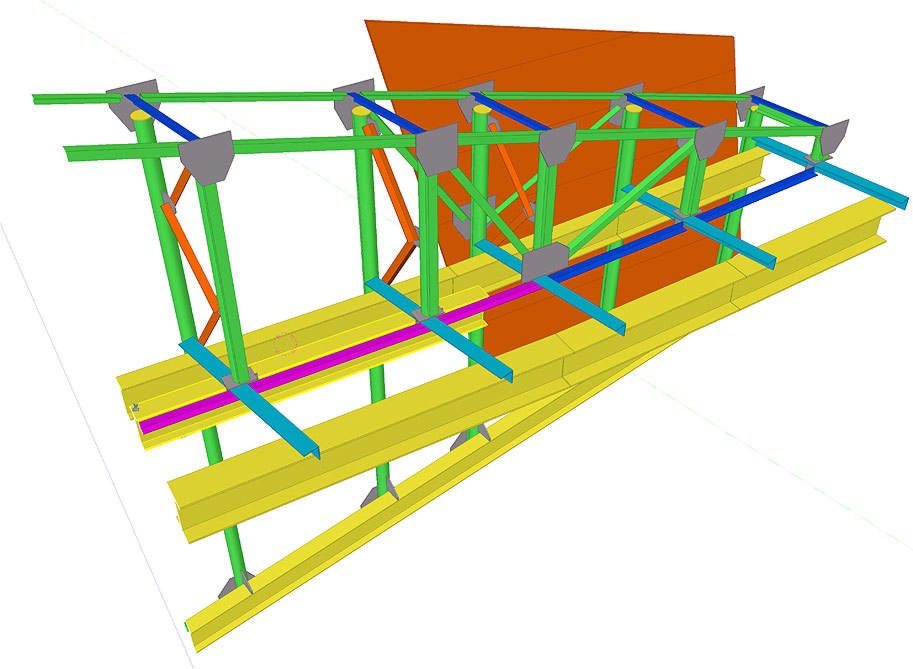

    В связи с этим узлы крепления балок в такой конструкции были сделаны на основе пластин.
    Все детали такой конструкции являются уникальными и нуждаются в деталировке.
    Также необходимо соблюдать сквозную нумерацию всех деталей в проекте, чтобы избежать путаницы с нумерацией.

    Столь высокие требования к точности проекта были обоснованы еще и тем, что облицовка панелями по замыслу архитектора должна плавно
    переходить в разрезы между стекол, которые находились ниже нашей конструкции.

    Каждая панель на торце должна находиться на той же высоте, что и панели с другого торца, который, в свою очередь, находится на другой плоскости, не перпендикулярной земле.

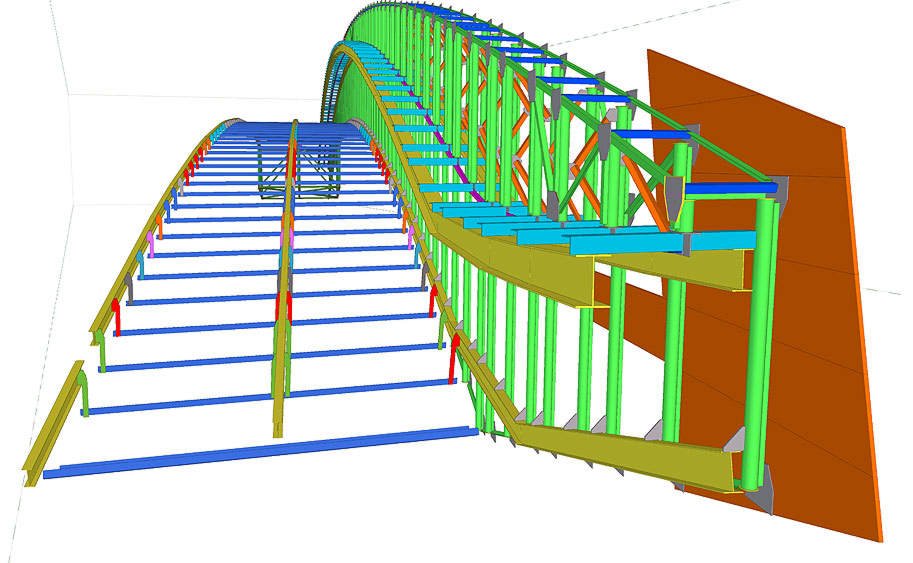

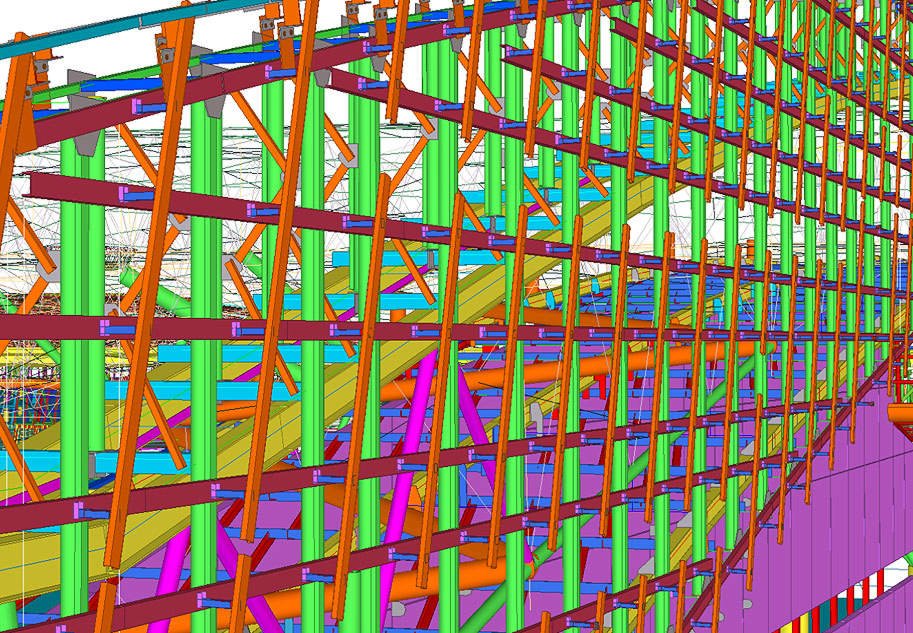

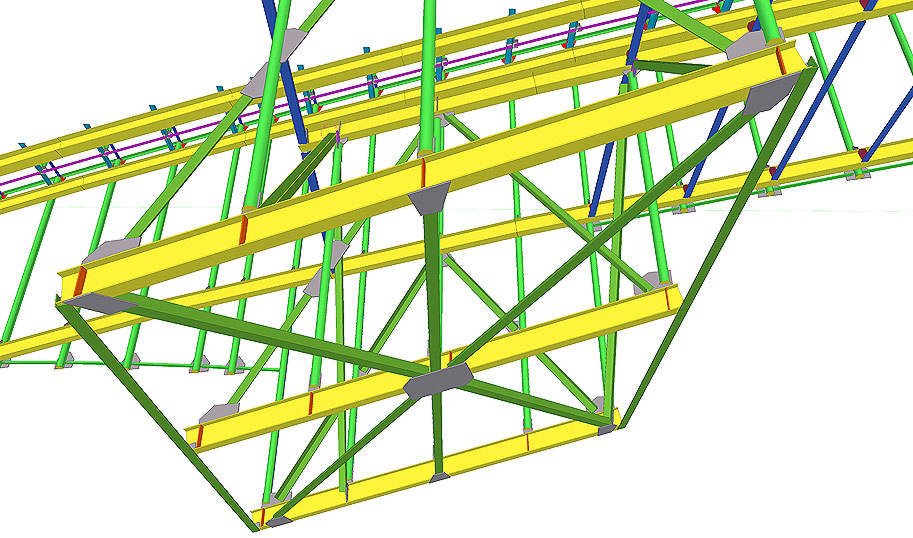

    Ферма, обозначенная на рисунке красным цветом, предназначена для крепления подсистемы вентилируемого фасада и находится в другой плоскости относительно
    желтых несущих конструкций, при этом она должна обеспечивать регулировку высоты через Г - образные пластины синего цвета.

    Линии разрезов между панелями также не перпендикулярны земле, а находятся под углом, поэтому и направляющие на кронштейнах располагаются под углом, при этом должны
    соблюдаться все необходимые условия самой подсистемы относительно расстояния между кронштейнами и максимальным вылетом направляющей.

    Из-за столь сложной геометрии подсистемы длина каждой направляющей уникальна и должна быть отображена в проектной документации.
    Изготовить столь сложный рисунок направляющих по месту не представляется возможным.

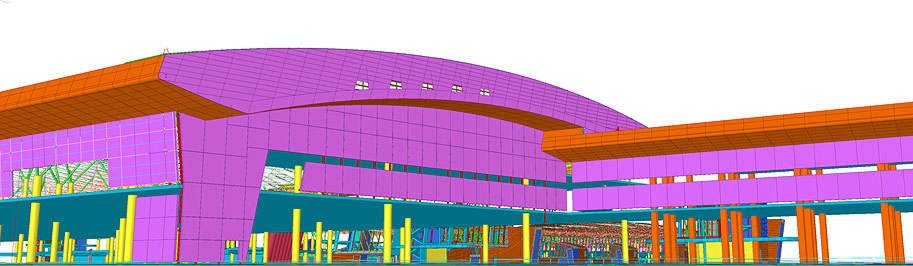

    По замыслу архитектора и технологическим требованиям к изготовлению алюминиевых панелей количество панелей на лицевой стороне конструкции, обозначенной светло-фиолетовым
    цветом, не может совпадать с количеством панелей на торцах, обозначенных на рисунке оранжевым цветом, но должно быть кратным.

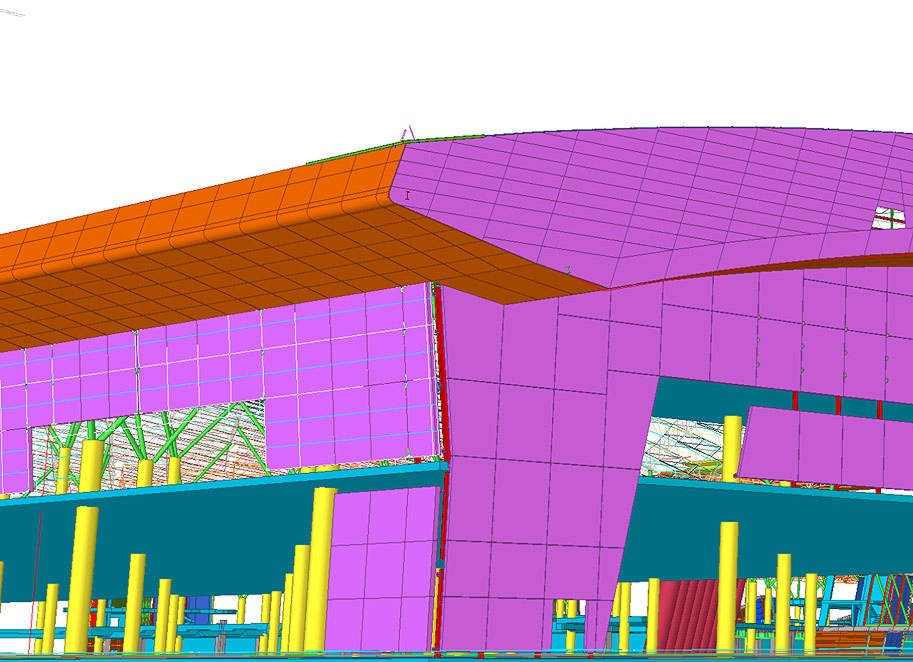

    Переход облицовки с торца на главный фасад здания.

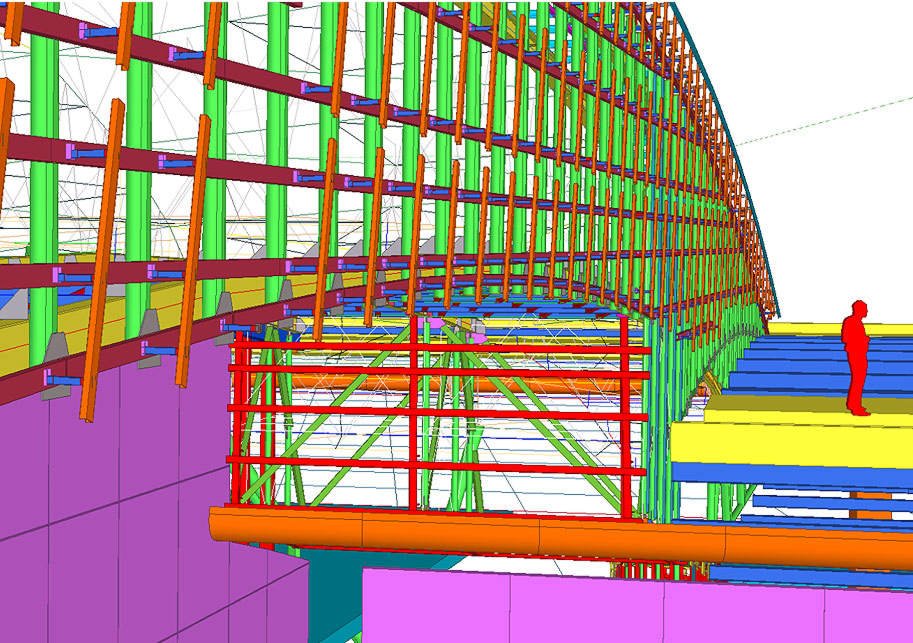

    При проектировании фасада следовало учесть присутствие крупных вентиляционных отверстий.

    Трехмерная модель проекта упростила не только проектирование, но и монтаж конструкции, так как на геодезию объекта можно накладывать твердотельную модель проекта.

    Чертежи при проектировании фасадов

    Состав проектной документации определяется в зависимости от особенностей объекта.
    При разработке фасадов он может быть следующим:

    • металлические конструкции основные несущие (КМ, КМД);
    • несущие прогоны под облицовку (КМ, КМД);
    • подсистема фасада под алюминиевые панели (КМ, КМД);
    • чертежи облицовочных панелей и общего вида с маркировкой (КМД). Состав проектной документации по вашему объекту будет предоставлен в коммерческом предложении.

    Оценка времени проектирования фасадов

    Время, необходимое для проектирования фасадов, определяется с учетом факторов сложности, объемности работ, их специфики и т.п.
    О результате оценки необходимого времени заказчик оповещается посредством коммерческого предложения.

    Оценка стоимости проектирования фасадов

    Оценка стоимости также зависит от множества факторов, основными среди которых являются:
    • объем работ;
    • уровень сложности проектирования;
    • особенности и специальные требования и т.п. В предложении, составленном нашими специалистами, для заказчика указывается окончательная стоимость наших услуг.

    Выдача спроектированного фасада

    Спроектированный фасад может быть выдан как печатная версия проектной документации и в электронной форме.
    Формат электронной формы оговаривается заранее. Наиболее востребованный формат – PDF.
    Также мы готовы предоставить 3D модель проекта.

    Сопутствующие услуги при проектировании фасадов

    При заказе изготовления металлоконструкций и осуществления их монтажа в конструкторском бюро «TOPENGINEER» стоимость проектирования снижается почти до нуля, а результат всех работ существенно повышается.
    Поэтому мы рекомендуем заказывать весь комплекс услуг: от проектирования фасадов до монтажа.
