Проектирование инженерных систем

Услуги проектирования инженерных систем

Наша компания занимается проектированием, изготовлением и монтажом любых инженерных систем, несущих конструкций или технологических помещений.
У нас вы можете заказать изготовление и монтаж всех необходимых конструкций из стали или железобетона.

Бесплатная оценка вашего проекта

    Перетащите файл сюда или Загрузите
    Наша компания занимается проектированием, изготовлением и монтажом разнообразных конструкций много лет.
    Накопленный опыт проведения подробных работ является гарантией качества.
    Объекты, разработанные усилиями нашей компании располагаются по территории всей России и странам ближнего зарубежья.
    Большое количество положительных отзывов от наших партнеров позволяют заявлять о высоким качестве предоставления услуг.
    Большой штат проектировщиков позволяет разрабатывать документацию по проекту в максимально сжатые сроки, не снижая качество проектной документации.
    У нас вы можете заказать услуги генерального подряда и генерального проектирования.

    Генеральное проектирование подразумевает проектирование непосредственно объекта строительства, сбор всей разрешительной документации и согласование ее в необходимых органах надзора.
    Проектные работы производятся в полном объёме силами нашей компании.

    Генеральный подряд – это комплекс услуг, необходимый для проектирования, изготовления, монтажа конструкций зданий или сооружений с последующим вводом в эксплуатацию.
    Генеральное проектирование также называют строительством “под ключ”.
    При заказе генерального подряда в нашей компании мы гарантируем высокое качество выполненной работы.
    Это обусловлено тем, что весь цикл строительства отслеживается нашей компанией.
    Проектирование ведется с использованием современных методов разработки строительной документации.
    Все проекты выполняются исключительно с использованием 3D моделирования.
    Такой подход обеспечивает максимально высокое качество проектных работ и позволяет избежать проблем на при монтаже конструкций.
    Технология проектирования позволяет размещать существующее оборудование и иные элементы техпроцесса на трехмерной модели.

    Пример проектирования инженерных систем

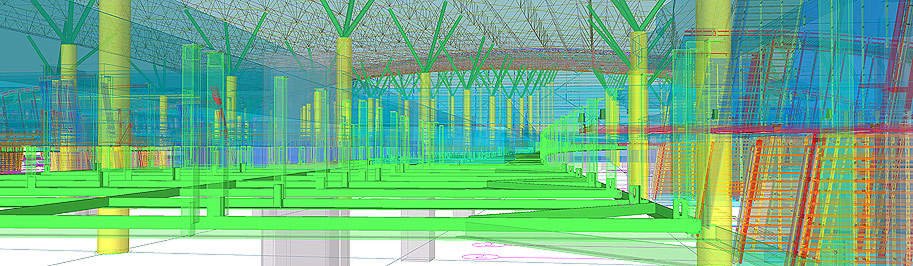

    Ниже приведены примеры разработанных нами инженерных систем.
    Сами системы могут быть крайне разнообразными по конструктиву, исполнению и сложности разработки документации.
    Более подробно о проектировании инженерных систем вы можете узнать у менеджеров нашей компании, связавшись с нами по телефону горячей линии.
    Номера телефонов указаны в верхнем правом углу нашего сайта.

    Составление заявки на проектирование инженерных систем

    Для составления заявки вам достаточно позвонить по телефону 8 (495) 215-07-79
    Специалист нашей компании ответит на любые интересующие вас вопросы по проектированию, изготовлению и монтажу любых конструкций и сооружений.
    Также наши специалисты помогут определиться с комплектами документации, которые необходимо разработать именно в вашем случае.
    Наиболее часто проектируются разделы КМ, КМД, КЖ, ППР, АР.
    При составлении заявки вам необходимо предоставить всю имеющуюся информацию о проекте в электронном виде.
    По переданной заявке будет сформировано коммерческое предложение от лица нашей компании и выслано на ваш электронный адрес.
    Менеджер нашей компании свяжется с вами для подтверждения получения письма.
    Все консультации оказываются на бесплатной основе.

    Состав проекта инженерных систем

    Состав проектной документации определяется характером объекта строительства, его предназначением, площади и некоторых других параметров.
    Специалист нашей компании подробно расскажет, какие комплекты необходимо разрабатывать именно по вашему проекту.
    Силами нашей компании мы можем разработать любые комплекты строительной документации.

    КМ – комплект документации с расчетной частью в виде пояснительной записки.
    В графической части показаны расположение всех элементов и типовые узлы конструкции.
    По данному комплекту разрабатывается следующий комплект – КМД.
    КМ является обязательной составляющей частью проекта за исключением конструкций железобетонных.
    Данный комплект проходит государственную экспертизу. Более подробно о комплекте КМ вы можете узнать у менеджера нашей компании.

    КМДКонструкции металлические деталлировочные.
    Этот комплект необходим для изготовления конструкций и монтажа согласно содержащимся в нем монтажным схемам.
    Как правило, этот комплект чертежей наиболее объёмен: он может насчитывать от сотен до десятков тысяч чертежей в зависимости от сложности и объема проекта.

    Время, необходимое на проектирование инженерных систем

    Сроки проектирования определяются в процессе рассмотрения переданной вами документации или заявки на проектирование, изготовление или монтаж конструкций.
    При рассмотрении проекта учитываются как объёмы, так и сложность проекта.

    Стоимость проектирования инженерных систем

    Стоимость работ определяется в зависимости от состава проекта и необходимости изготовления и монтажа.
    Стоимость каждой части работ выдается по отдельности в виде коммерческого предложения.

    Как выдается проект инженерных систем

    Проект выдается в печатном и электронном видах. Проект выдается та же в виде 3D модели.
    При необходимости предоставляются карты раскроя листового материала на детали из листовой стали.

    Сопутствующие услуги

    Изготовление металлоконструкций.
    Монтаж металлоконструкций.

    Основные характеристики объекта

    • Общая площадь облицовки: 8264 м2
    • Масса металлоконструкций: 73145 кг
    • Количество стальных деталей: 19777 шт
    • Общее количество отправочных марок: 5492 шт
    • Количество отличных друг от друга марок: 107 шт
    • Высота конструкции: 1400 мм
    • Высота подвеса 3 м
    • Назначение: Облицовка подвесного потолка
    • Документация: Разработка КМ, разработка КМД.

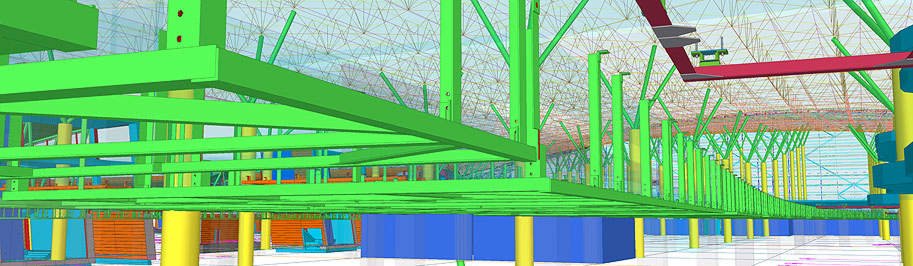

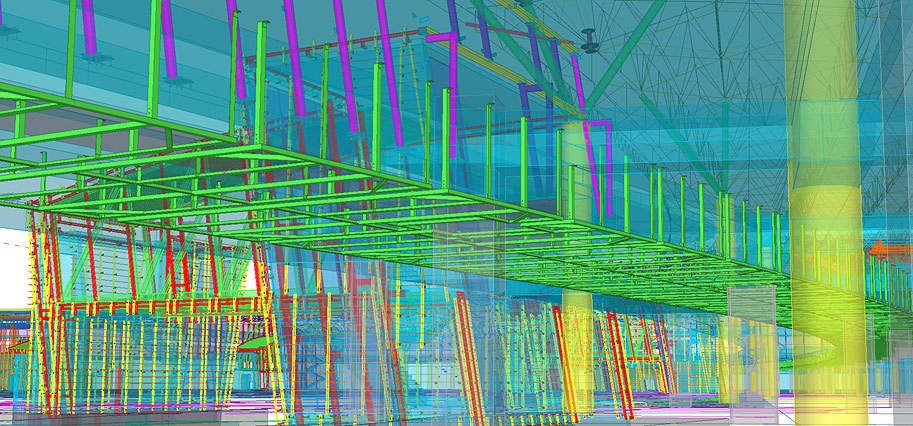

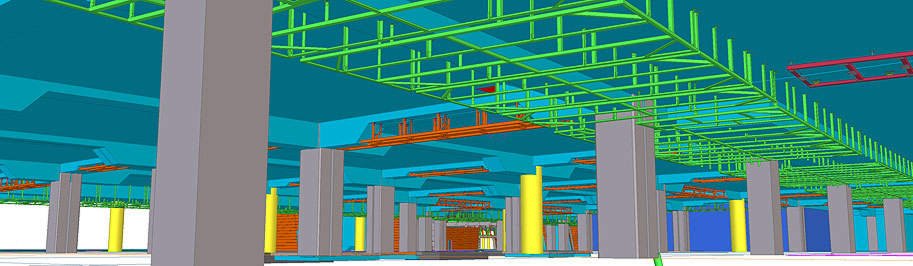

    Документация на все стальные конструкции под облицовку потолка делится на два комплекта КМ: облицовка периметра здания (металлические конструкции показаны зеленым цветом) и облицовка фигурного брюха (красный и оранжевый цвет).

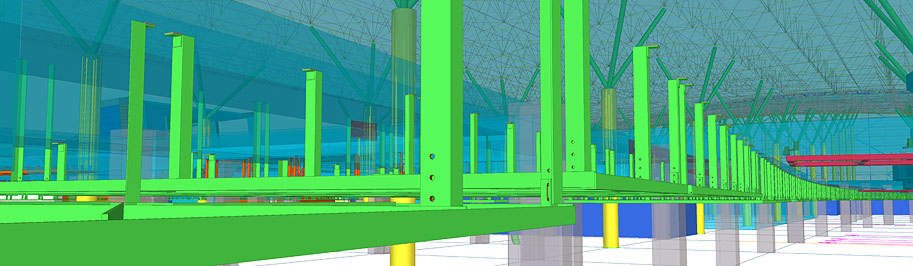

    КМ под облицовку периметра представляет собой стальные рамы, подвешенные на потолок на отметках от +3.9 м до +4.9 м.
    Бетон потолка имеет сложную конфигурацию из-за криволинейной формы сооружения и наличия в здании большого количества специального оборудования, ригелей и терморазрывов.
    Общая длина по периметру здания, отведенная под облицовку, составляет 1,1 километра.

    Выполнение комплектов КМ и КМД на металлические конструкции по периметру здания оказалось весьма трудоемким, что обусловлено следующими факторами:

    - криволинейная форма периметра здания;

    - сложная конфигурация бетонного потолка;

    - различные высотные отметки облицовки, например, в зоне проезда автотранспорта;

    - "прохождение" температурных швов не под прямыми углами.

    Ввиду сочетания последнего фактора с первым оказалось невозможным разрывать металлическую конструкцию прямо по температурным швам.
    Было принято решение по одну сторону шва монтировать стальную раму жестко, а по другую использовать специально разработанные шарниры.

    При изготовлении комплекта КМД пришлось столкнуться с другой проблемой.
    Из-за сложной конфигурации здания и его бетонного потолка было сконструировано большое количество различных отправочных марок, что неизбежно создало бы трудности на монтаже, особенно учитывая, что длина периметра превышает километр, а масса каждой рамы составляет почти 200 килограмм.

    Для решения этой задачи было принято решение провести оптимизацию количества различных конструкций, используя современный программный комплекс. Количество различных рам было сведено до 15 типоразмеров.

    Все рамы на чертежах должны иметь геодезические привязки и уникальную маркировку.

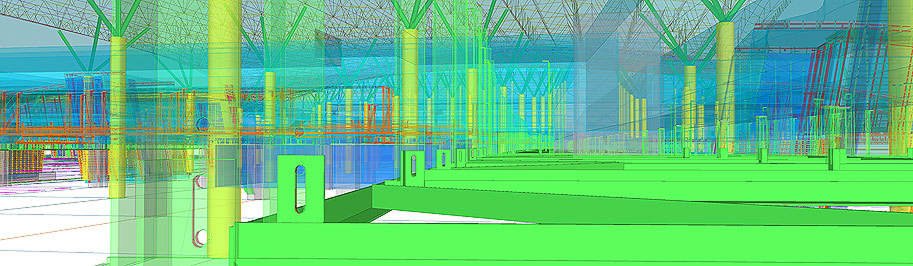

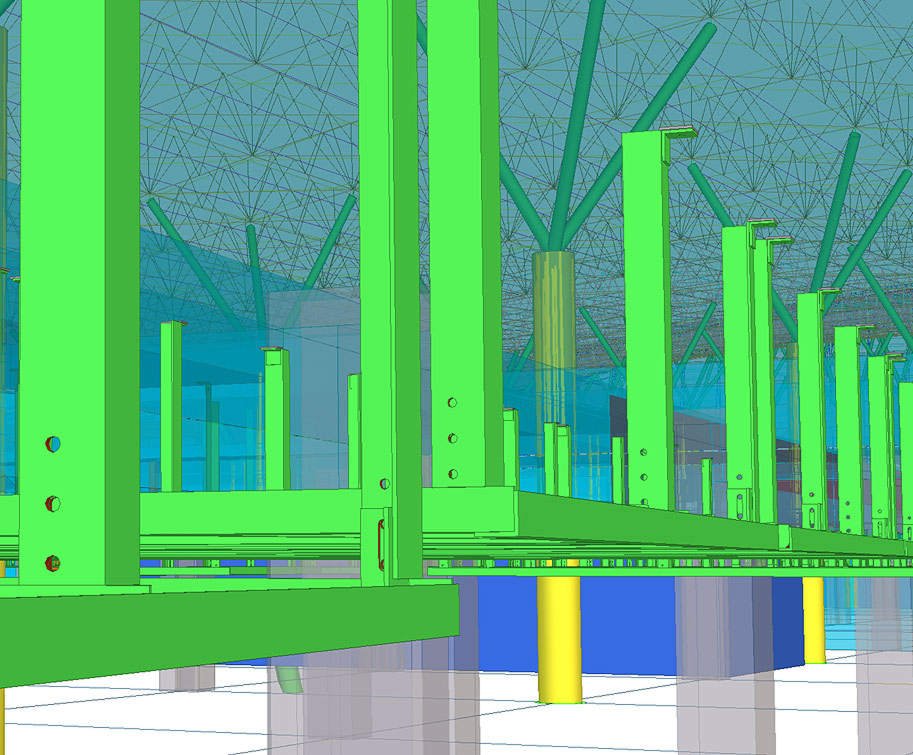

    Для удобства монтажа и регулировки по высоте предусмотрены продолговатые отверстия для болтовых соединений.

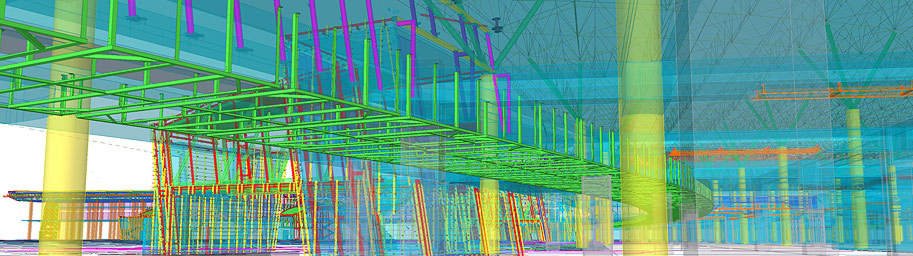

    Повышение потолка в зоне проезда автотранспорта.

    Общее количество плоских рам – 322, общее количество отправочных марок – 5492

    Такое большое количество разнообразных сборок обусловлено сложностью бетона потолка и геометрии здания

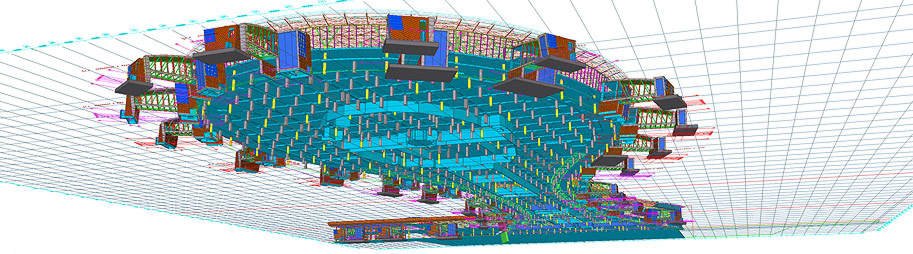

    Форма здания в виде капли

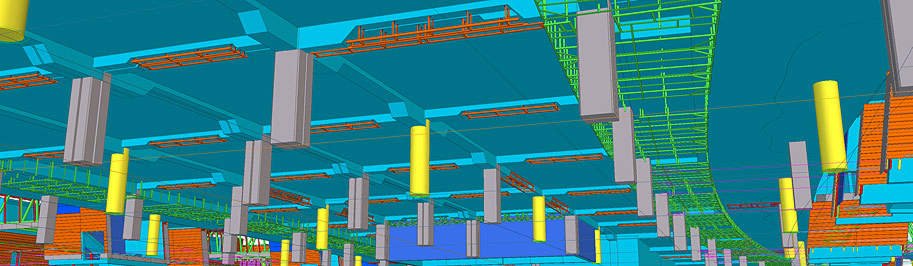

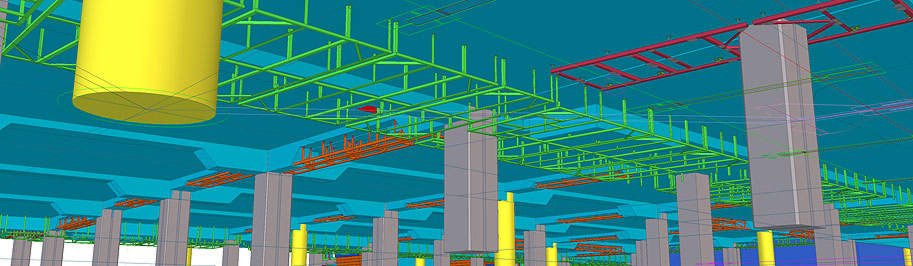

    Разные типы плоских рам обозначены на рисунке зеленым, темно-красным и оранжевым цветами.

    В местах прохождения колонн в рамах необходимо предусмотреть вырезы.

    Плоские рамы не должны мешать примыкающим частям проекта и внутренним унификациям

    Необходимо обеспечить требуемую несущую способность рам под нагрузкой.

    Схема расположения отверстий

    Несмотря на сложность конфигурации здания и отсутствие прямых линий облицовки, количество различных отправочных марок плоских рам было сокращено до 107 типоразмеров.
