Проектирование складов

1. Услуги проектирование складов.

Наша компания предоставляет полный комплекс по проектированию складов. Основными приоритетами нашей деятельности являются предоставление услуги по проектированию, изготовлению и монтажу металлоконструкций любой сложности и назначения. Специалистами нашей компании были разработаны десятки проектов складов в различных городах России. Богатый опыт, накопленный при проектировании складов, является гарантией качества проектирования и положительным образом сказывается на качестве разработанной документации, а так же является залогом качественного изготовления и монтажа разработанных металлоконструкций.

2. Разделы проектируемые для складов.

3. Как заказать проектирование склада.

Для оформления заявки на проектирование склада, необходимо связаться с нашими менеджерами по телефону 8 (495) 215-07-79 указанному в верхнем правом углу сайта. Далее необходимо выслать исходную документацию либо техническое задание на проектирование на электронный адрес Конструкторское бюро “Топинженер” - Разработка конструкторской документации. Разработка КМ, КМД, КЖ, АР, ППР . В заявке обязательно укажите информацию о проекте, список какие именно комплекты чертежей вам нужны и желаемые сроки проектирования. На любые возникшие вопросы по оформлению заявки Вы сможете получить консультации у наших менеджеров.




    Проектирование складов

    4. Стоимость проектирования складов.

    Стоимость проектирования складов рассчитывается из:

    • Объема проекта склада. Оценивается площадь и тоннаж.
    • Количество разрабатываемых комплектов чертежей КМ, КМД, КМ и прочие.
    • Требуется ли для данного проекта изготовление и монтаж. При заказе изготовления и монтажа стоимость проектов снижается вплоть до нуля.
    • Требуемых сроков на разработку склада.
    • Особенностей конструктива склада.
    • Текущей загруженности проектного отдела.
    • Особые требования, предъявляемые к оформлению проекта склада, если таковые имеются.

    5. Сроки проектирования складов.

    Сроки проектирования складов, как правило, прилагаются к результатам оценки работы. При необходимости сроки проектирования склада могут быть пересмотрены в сторону уменьшения времени проектирования за счет использования поэтапной выдачи документации. Поэтапная выдача документации предполагает выдачу проекта по частям. Такой подход позволяет сократить время до первой отгрузки с завода готовых металлоконструкций в 2-4 раза.

    6. Сопровождение проекта склада на производстве и монтаже.

    В случае если заказчик заказывает разработку только проектной документации, а изготовление и монтаж осуществляет собственными силами. Наша компания предоставляет полный комплекс услуг по сопровождения проекта на заводе в процессе производства и помогает решать все текущие проблемы и отвечает на любые вопросы с производства. Так же наша компания предоставляет услуги по авторскому надзору за монтажом металлоконструкций до момента сдачи объекта в эксплуатацию.

    7. Пример типового проекта склада.

    Основные характеристики объекта

    • Общая площадь: 106*98= 9 858 м2
    • Масса метала используемого в конструкции 515 000 кг
    • Общее количество деталей:19 700 шт.
    • Высота сооружения: 34,7 м
    • Назначение: Логистический комплекс

    Документация: Разработка КМД по комплекту документации стадии КМ.

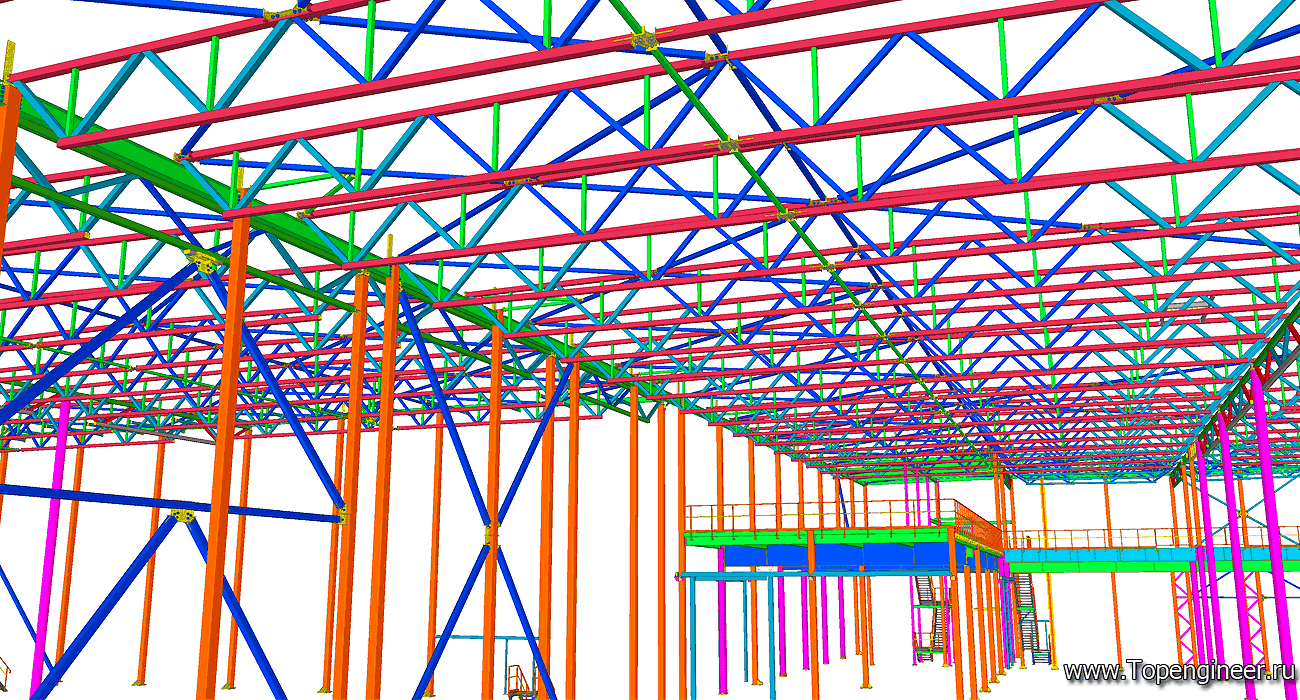

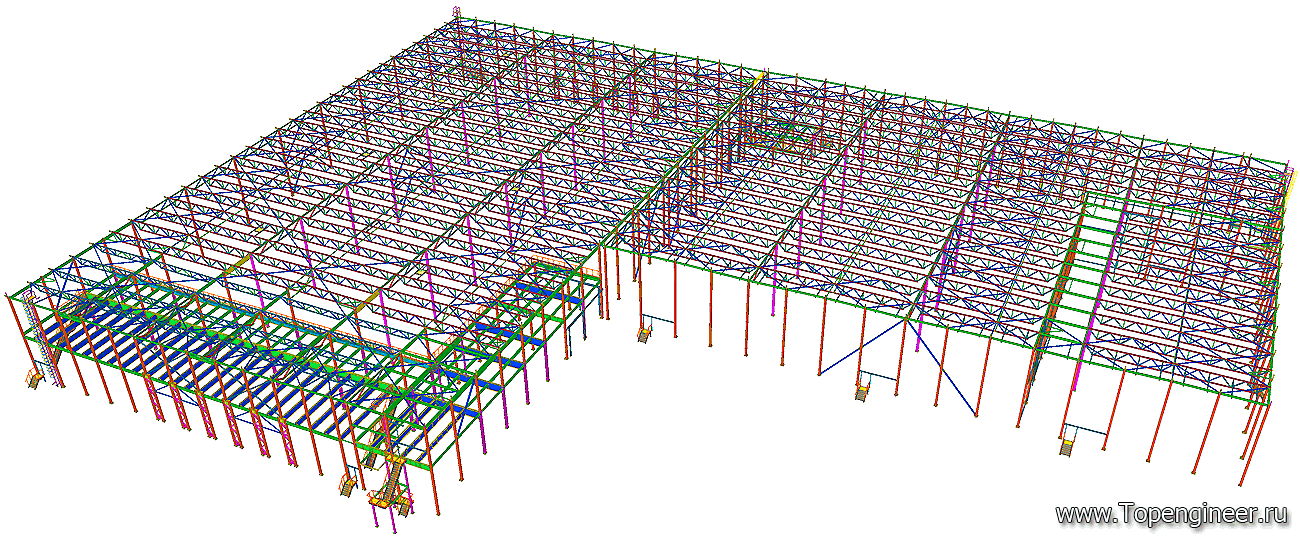

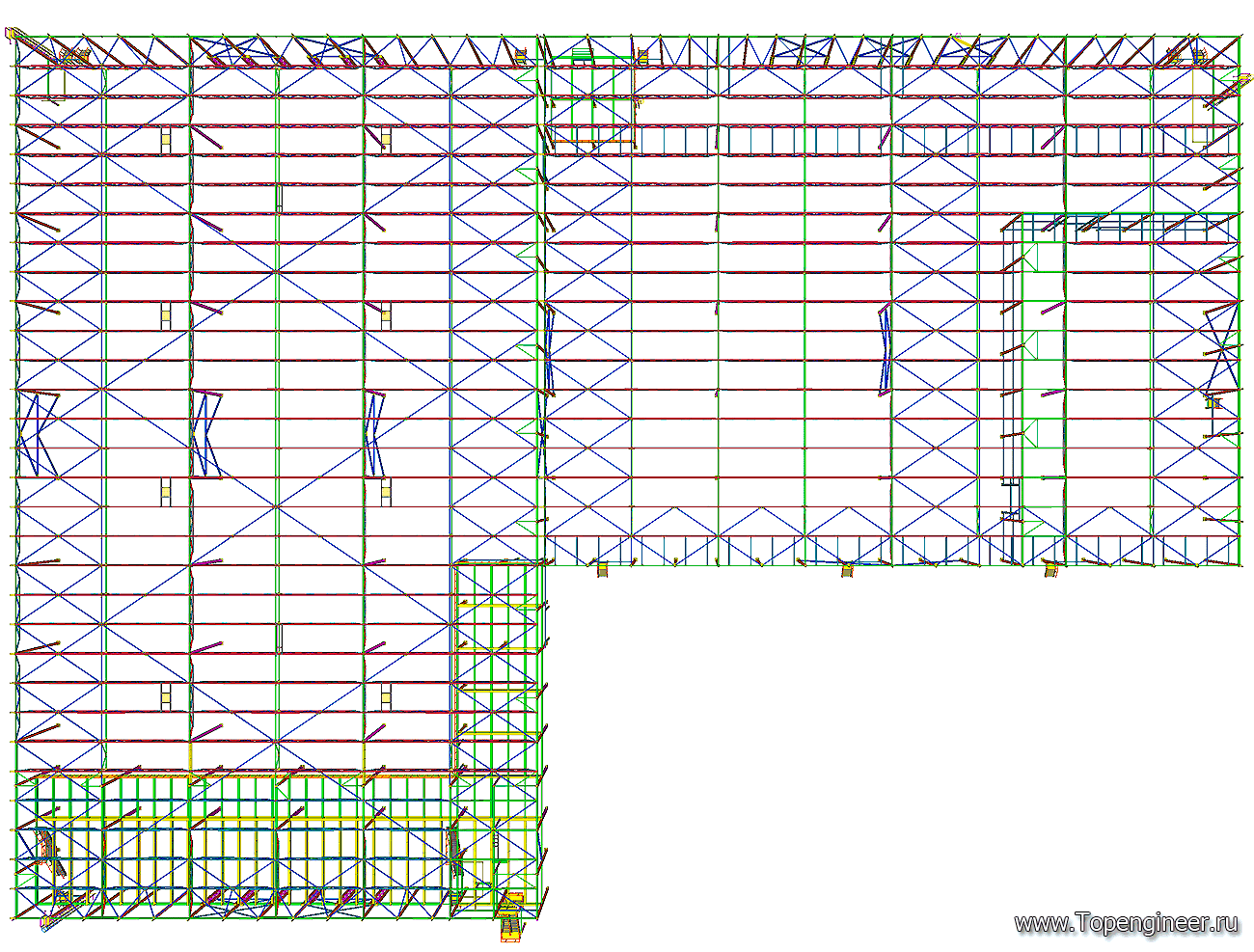

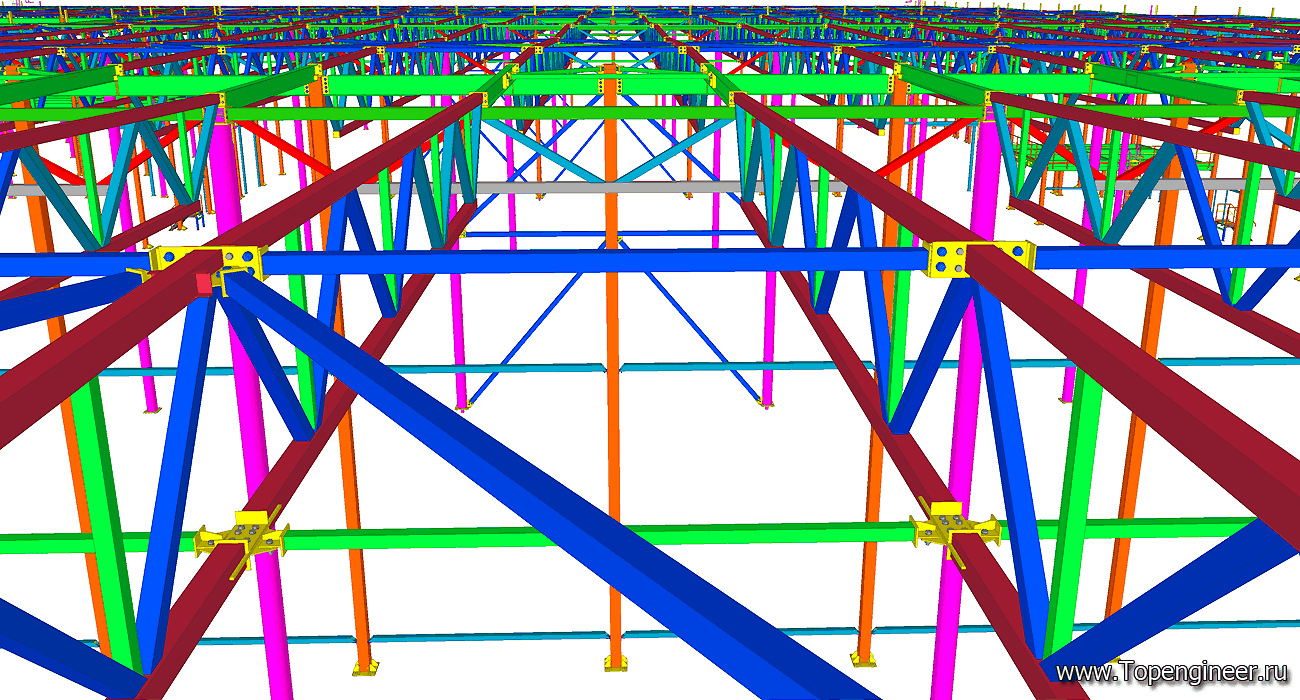

    Общий вид склада. Вид сверху. Кровля выполнена из ферм изготовленных из квадратных труб. Все соединения выполненных на болтах соединениях. Проект не предусматривает использование сварочного аппарата на монтаже. За счет использование болтовых соединений достигается максимально сжатые сроки по возведению готовой конструкции.

    Проектирование складов

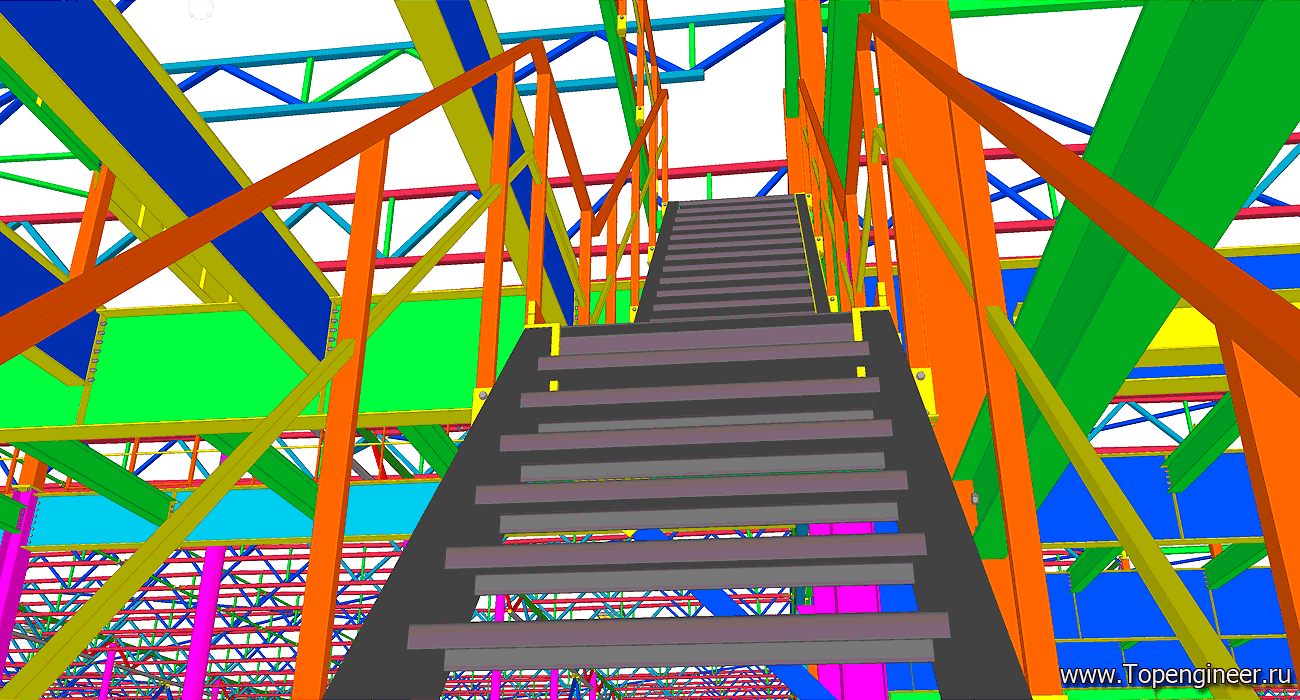

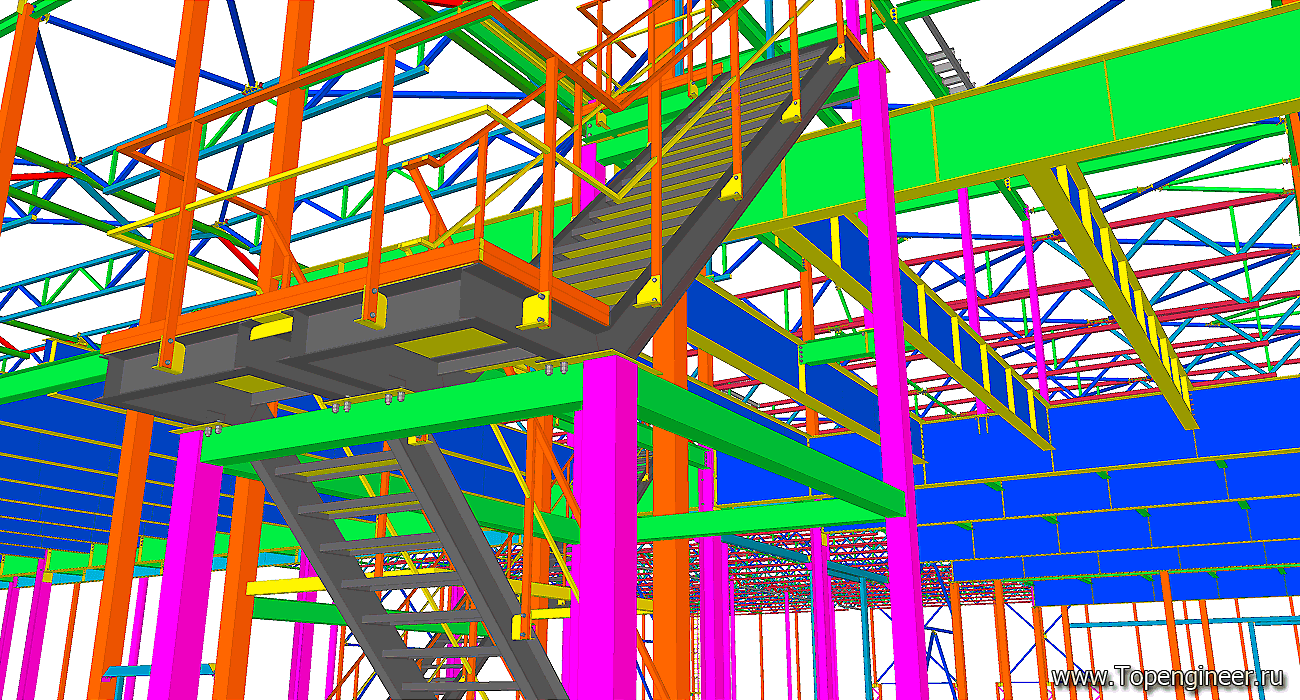

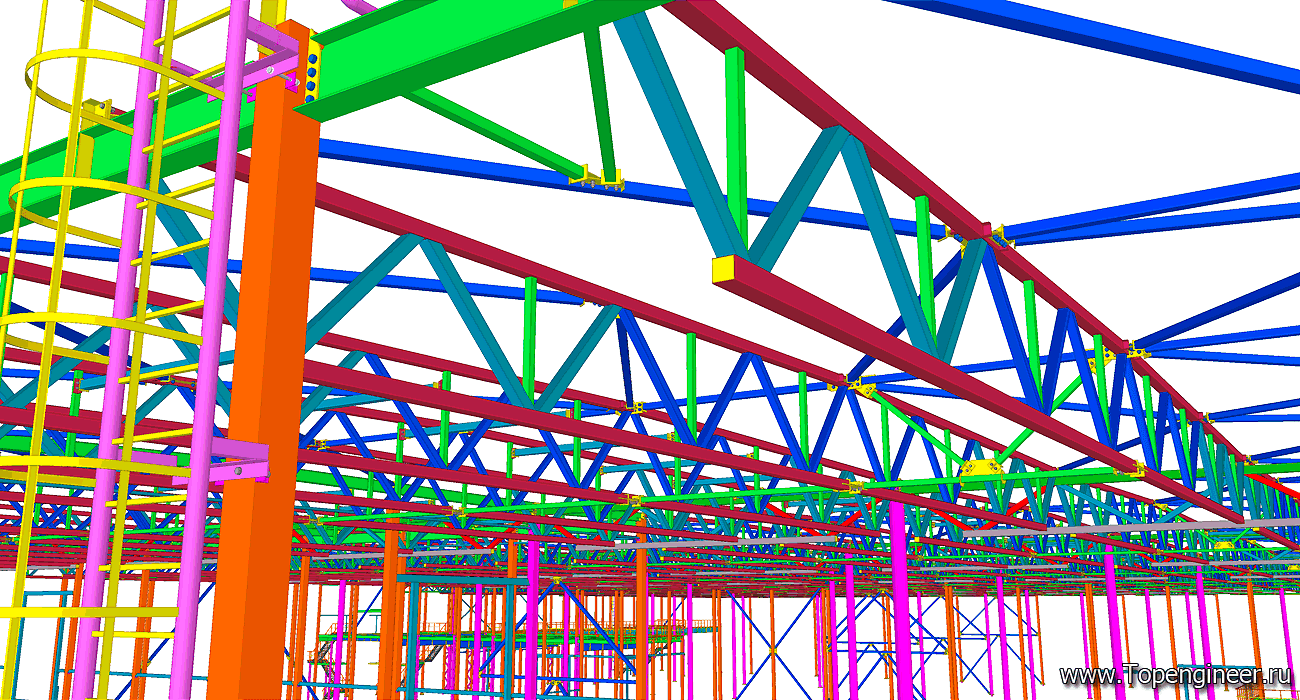

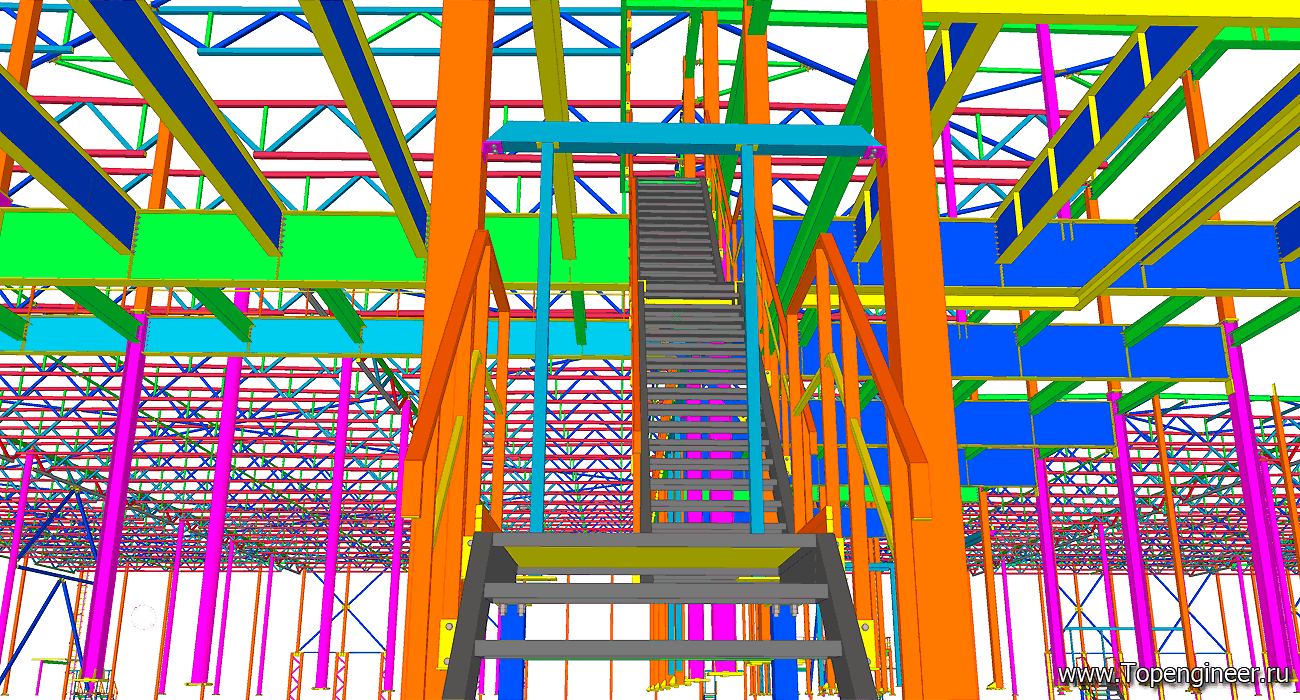

    Проекты склада содержит лестницы и ограждения.

    Проектирование складов

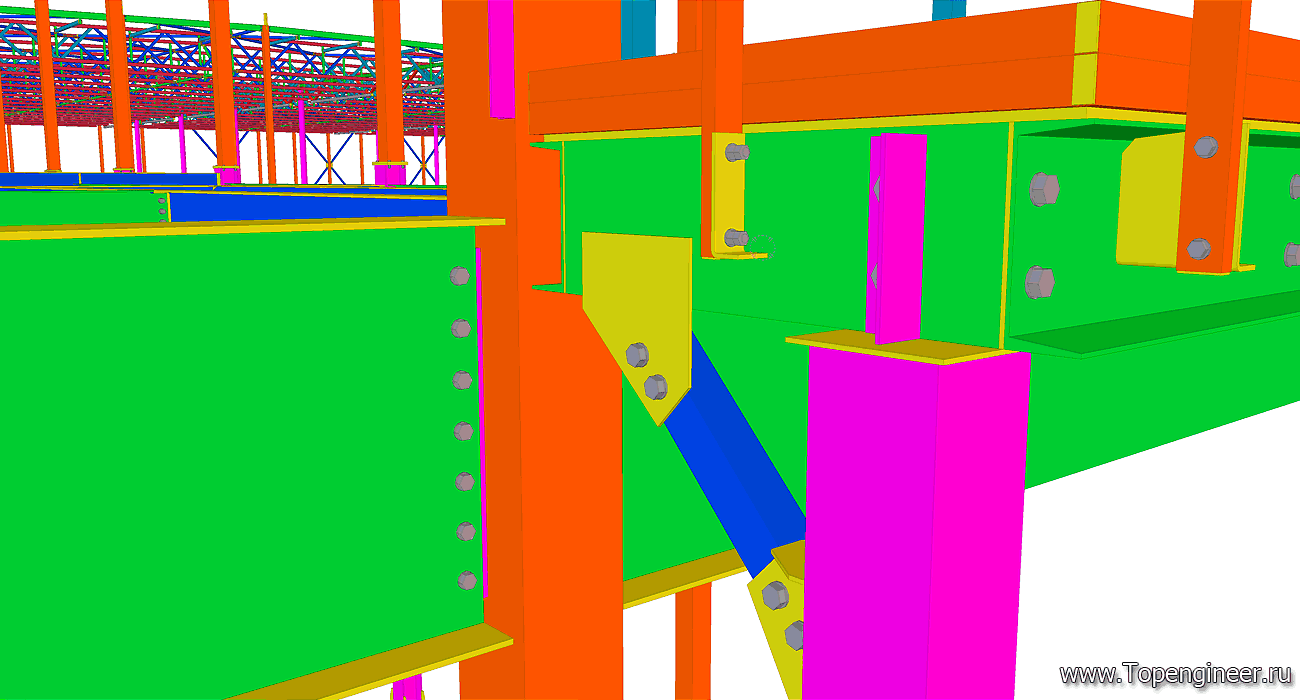

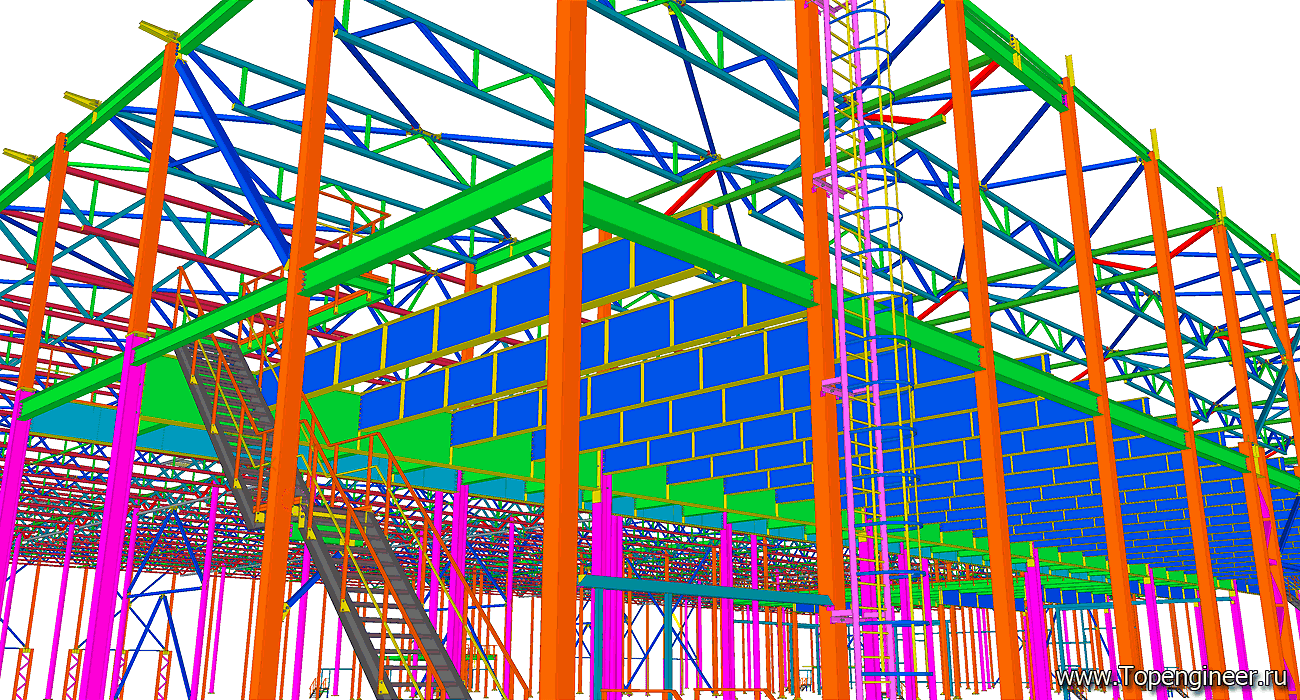

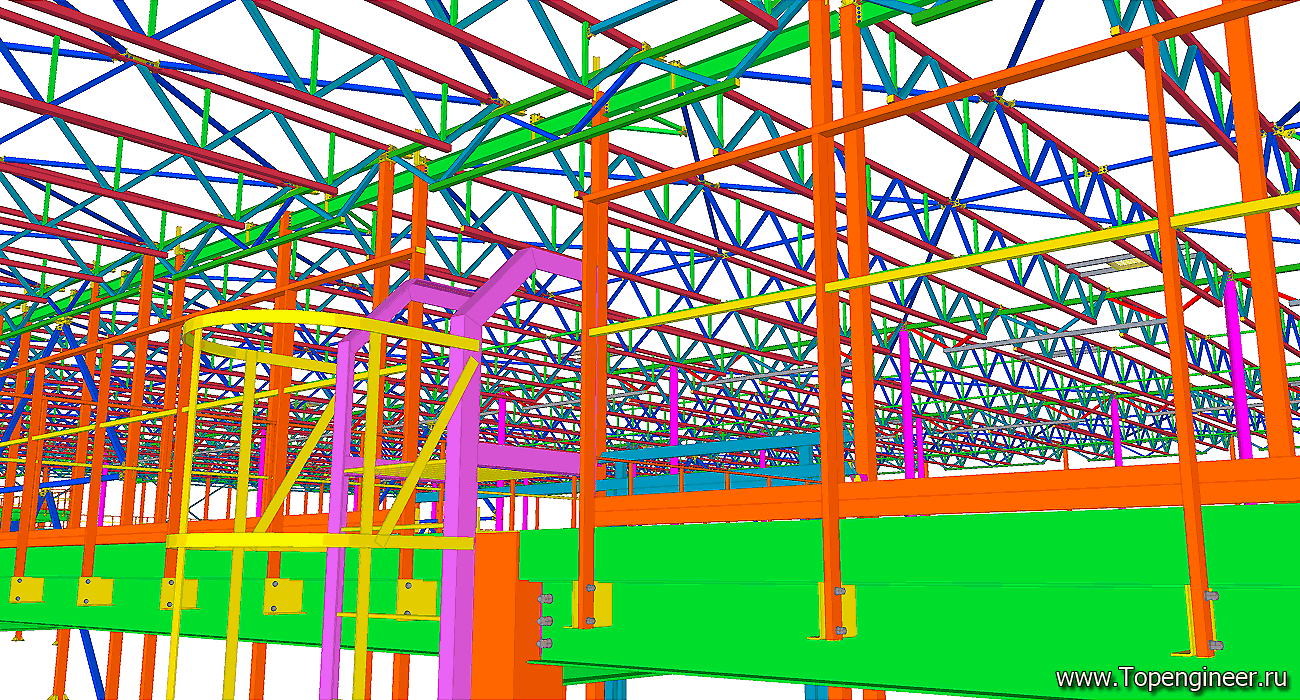

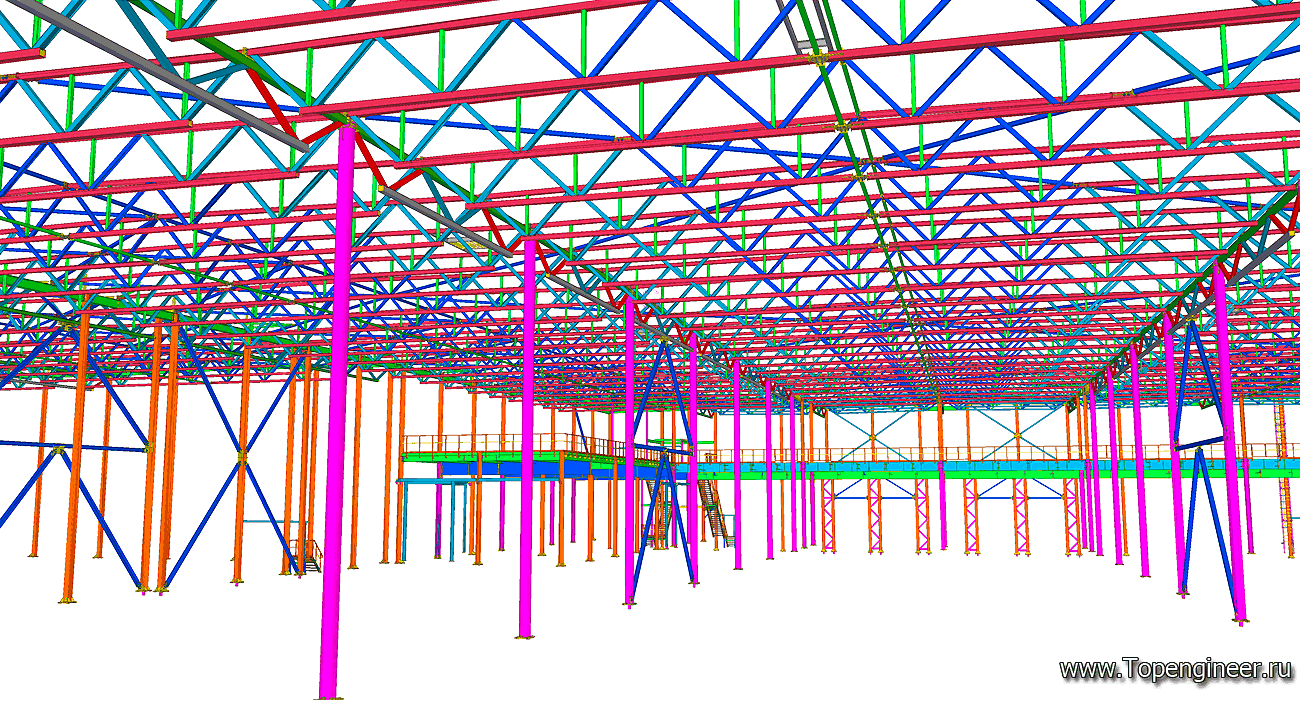

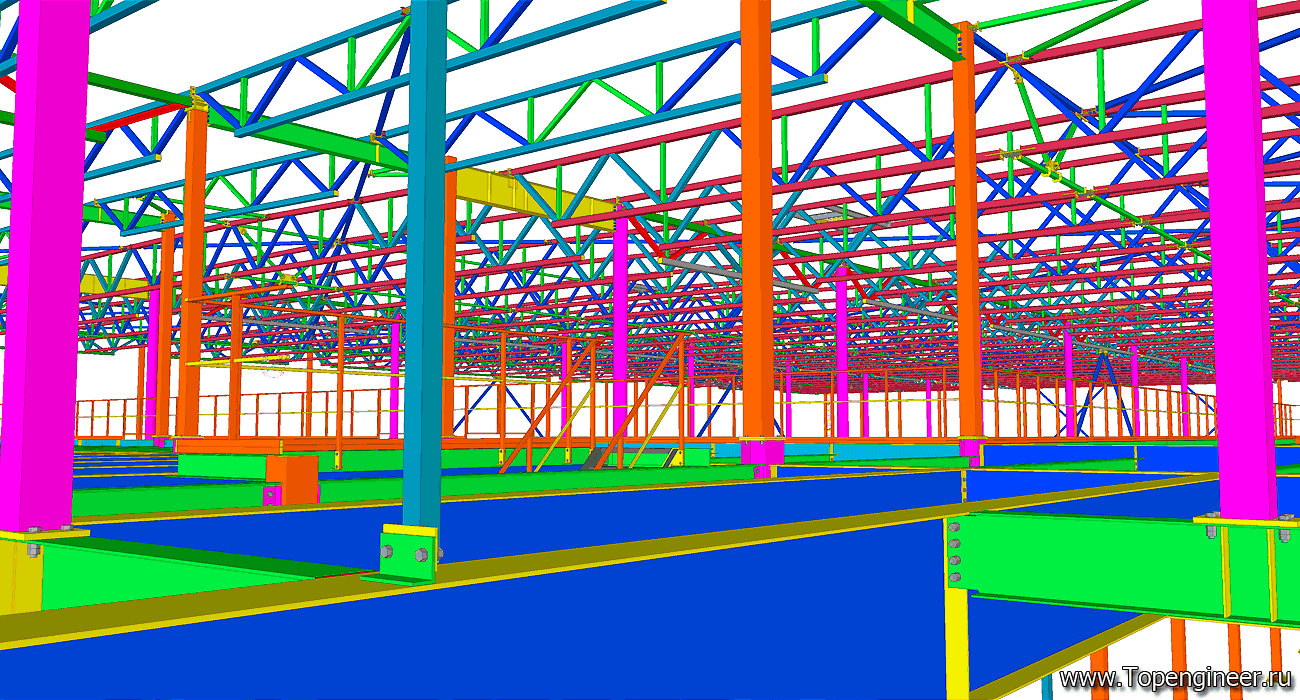

    Проект склада содержит разнообразные технические помещения и частично имеет второй этаж.

    Проектирование складов

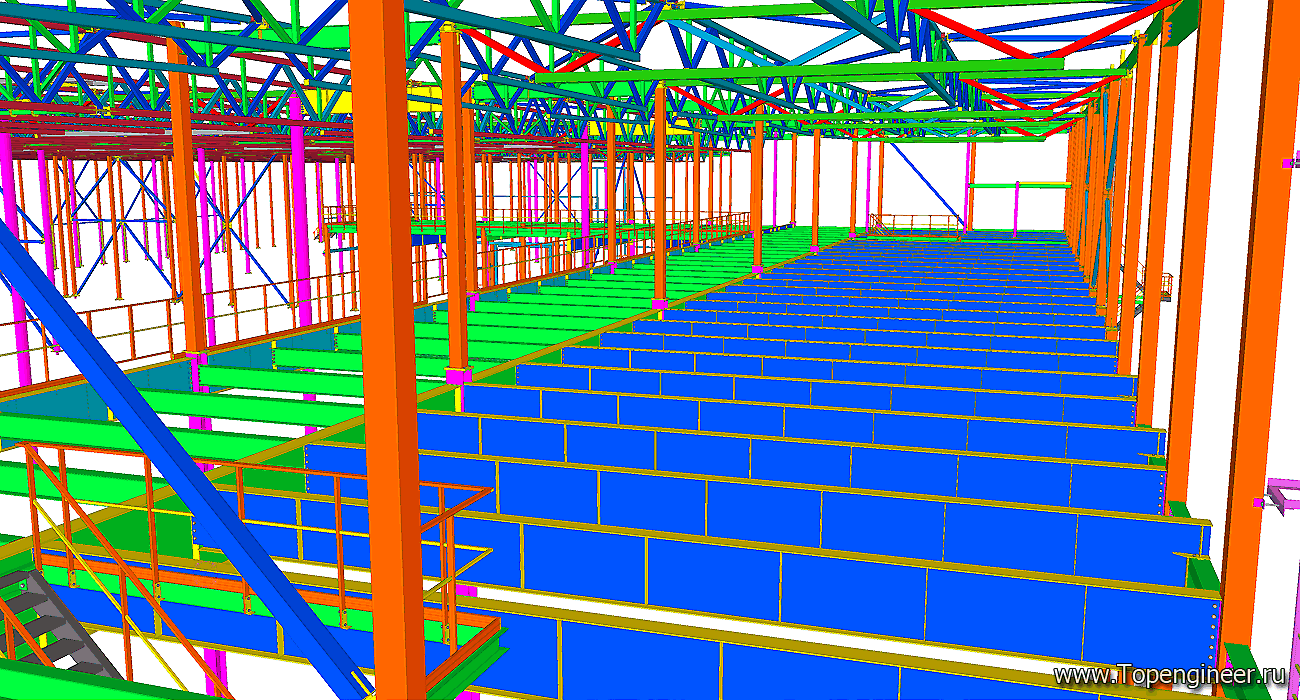

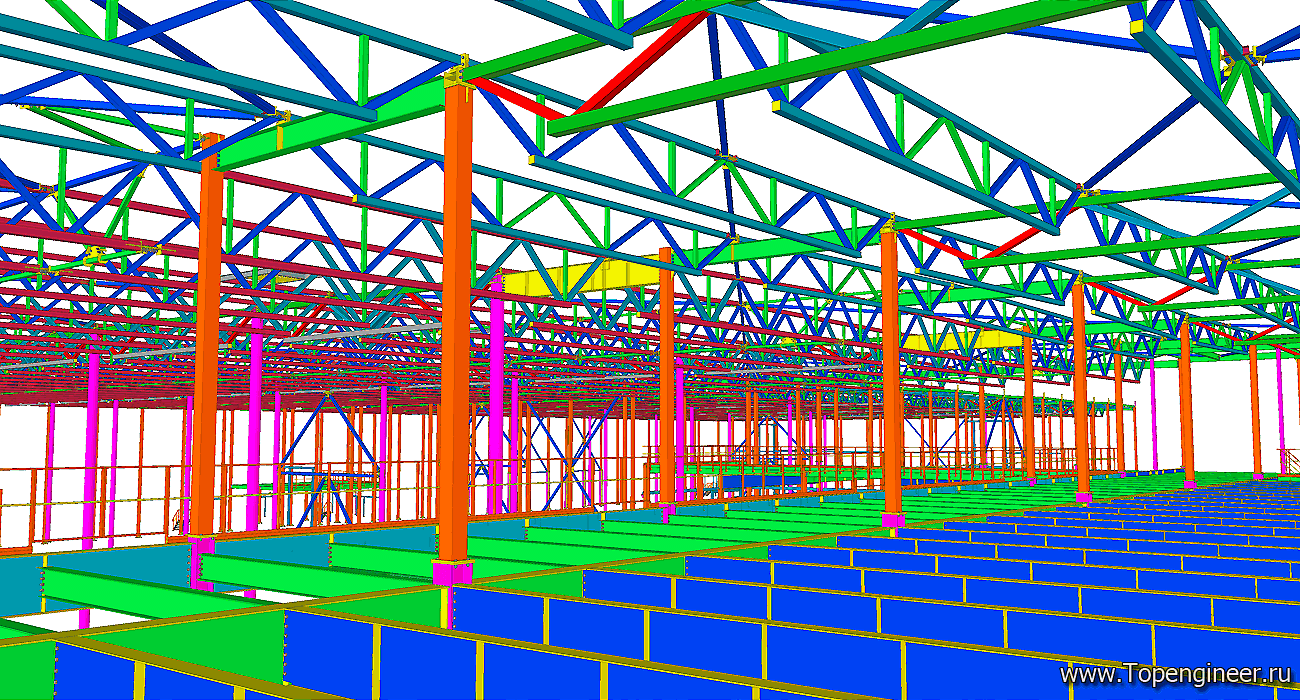

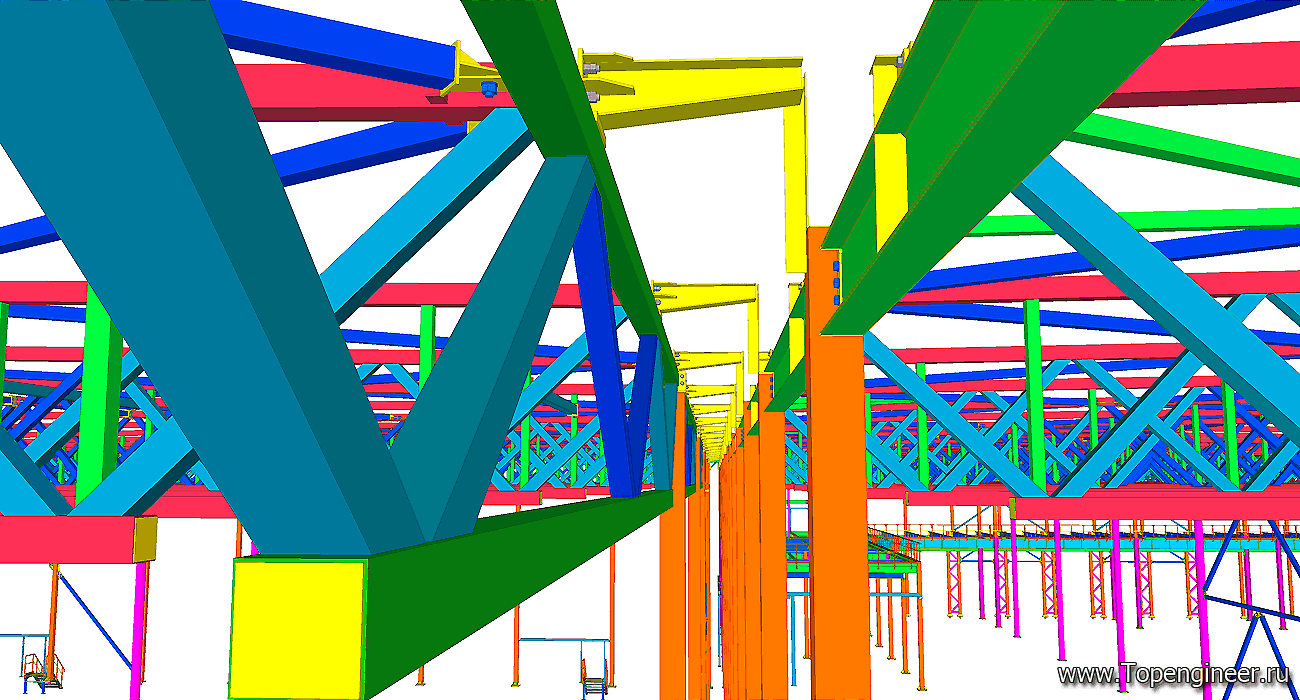

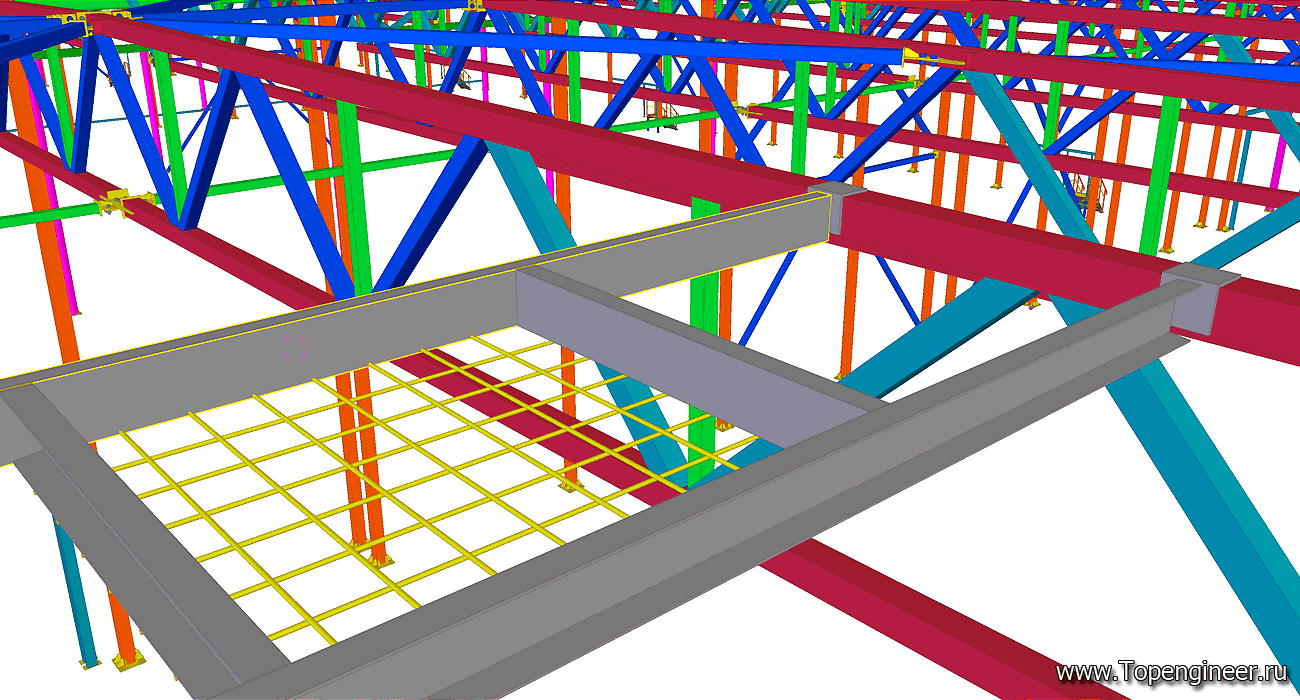

    Вид на помещение склада со второго этажа. Перекрытие выполнены из сварных балок.

    Проектирование складов

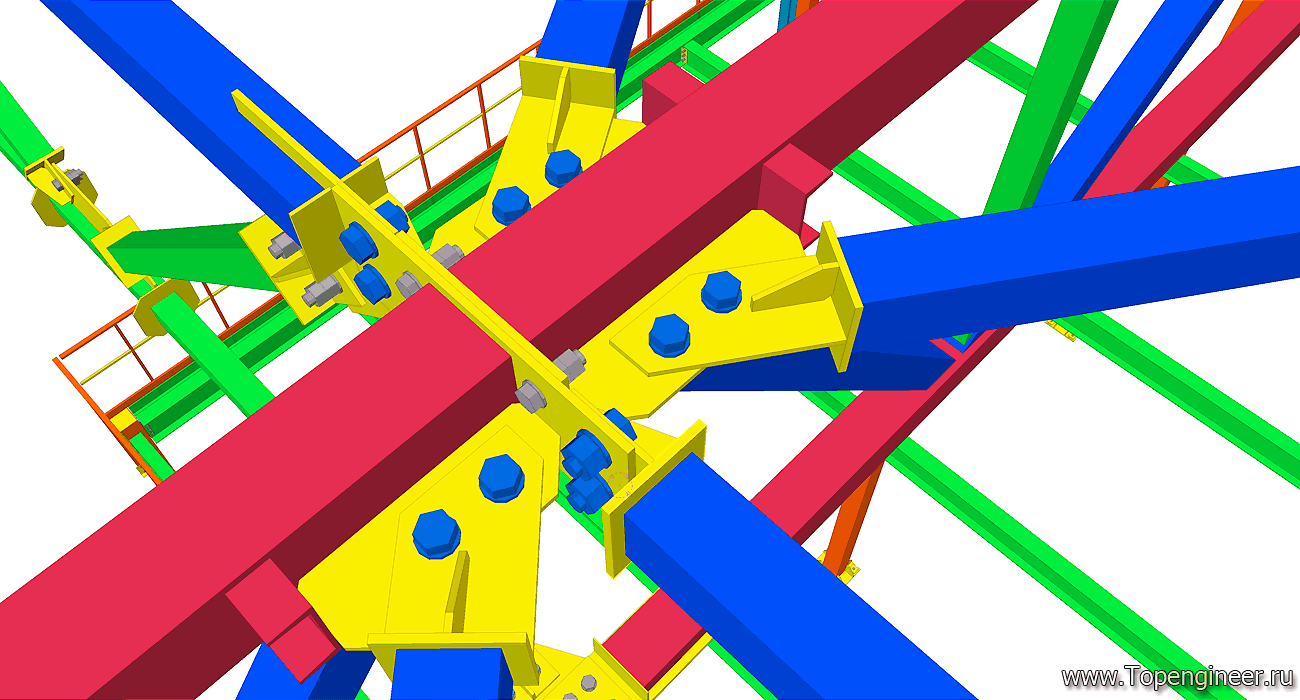

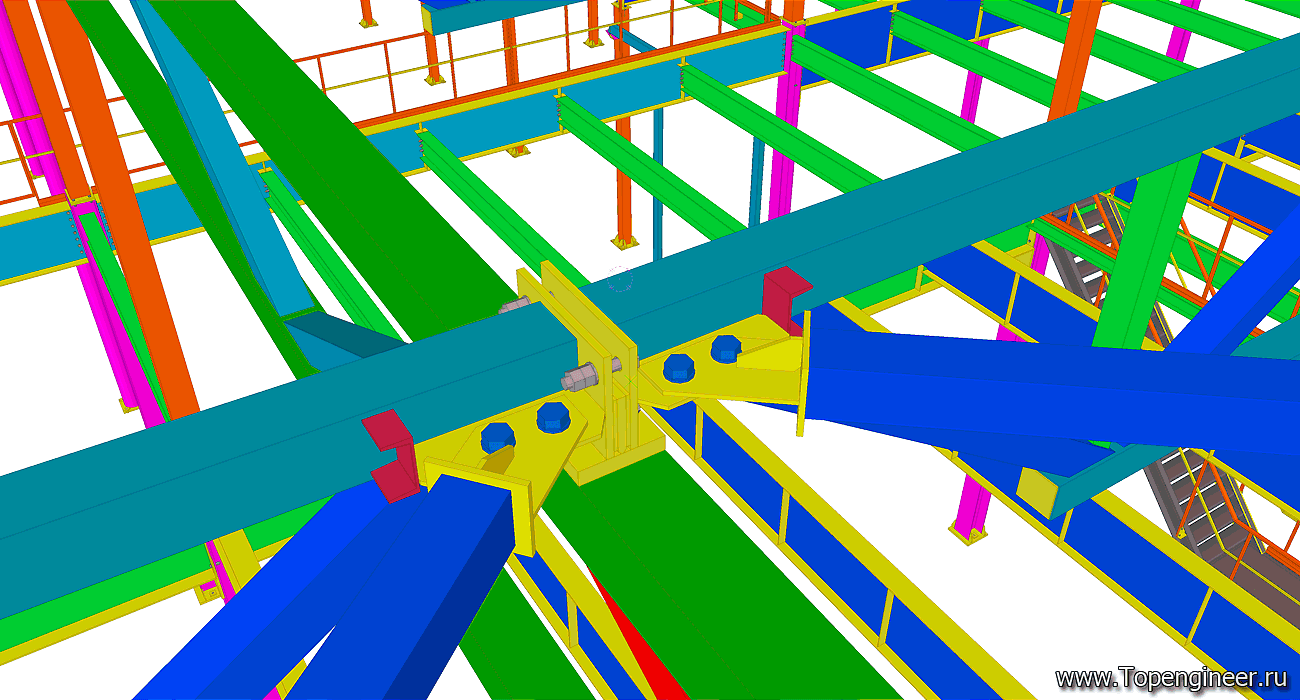

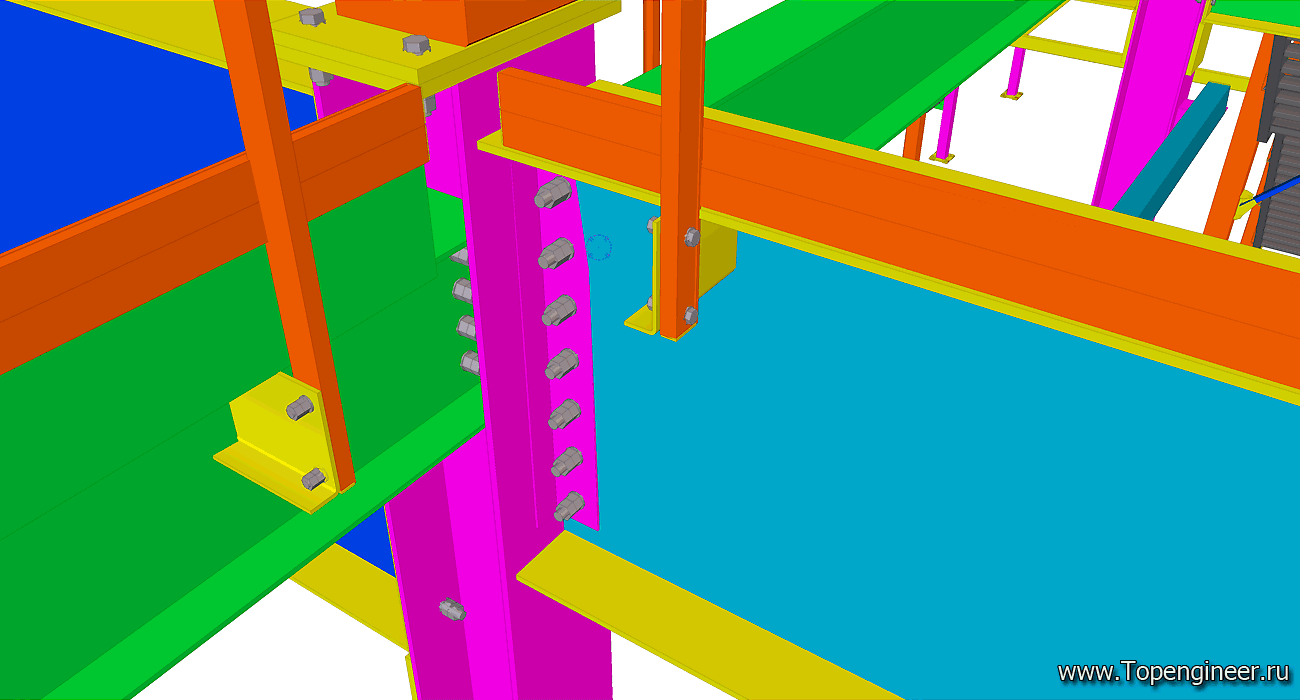

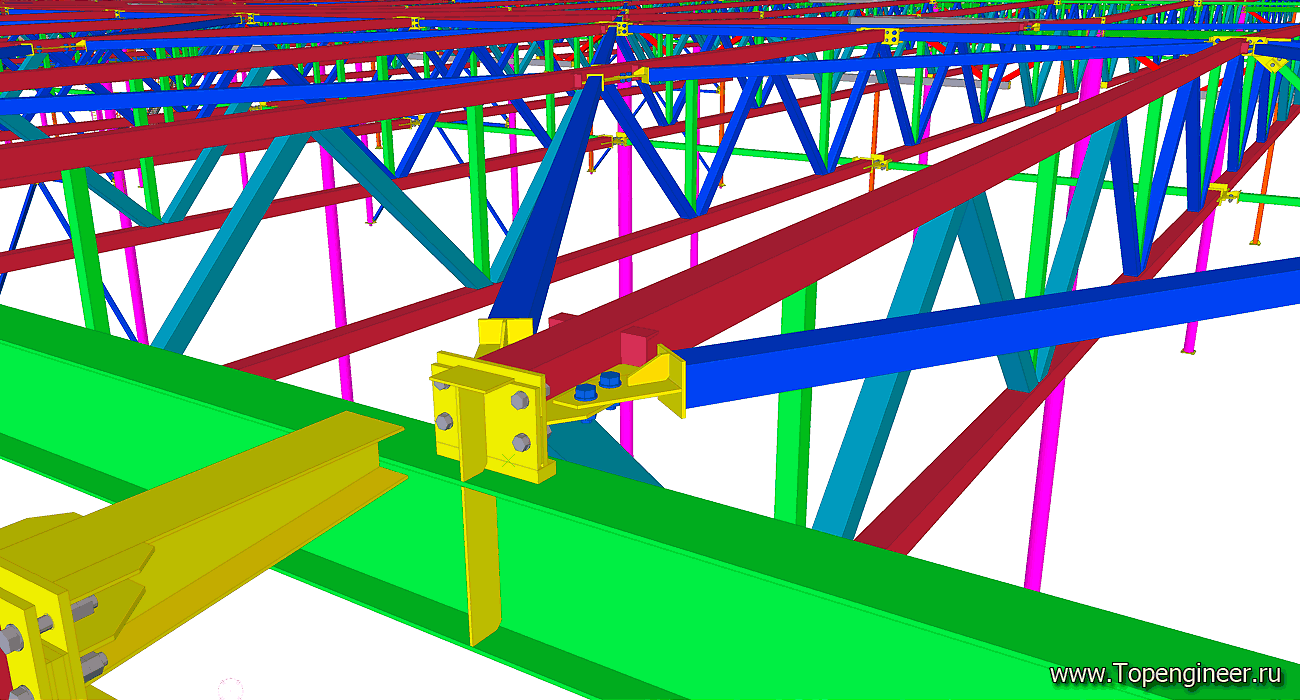

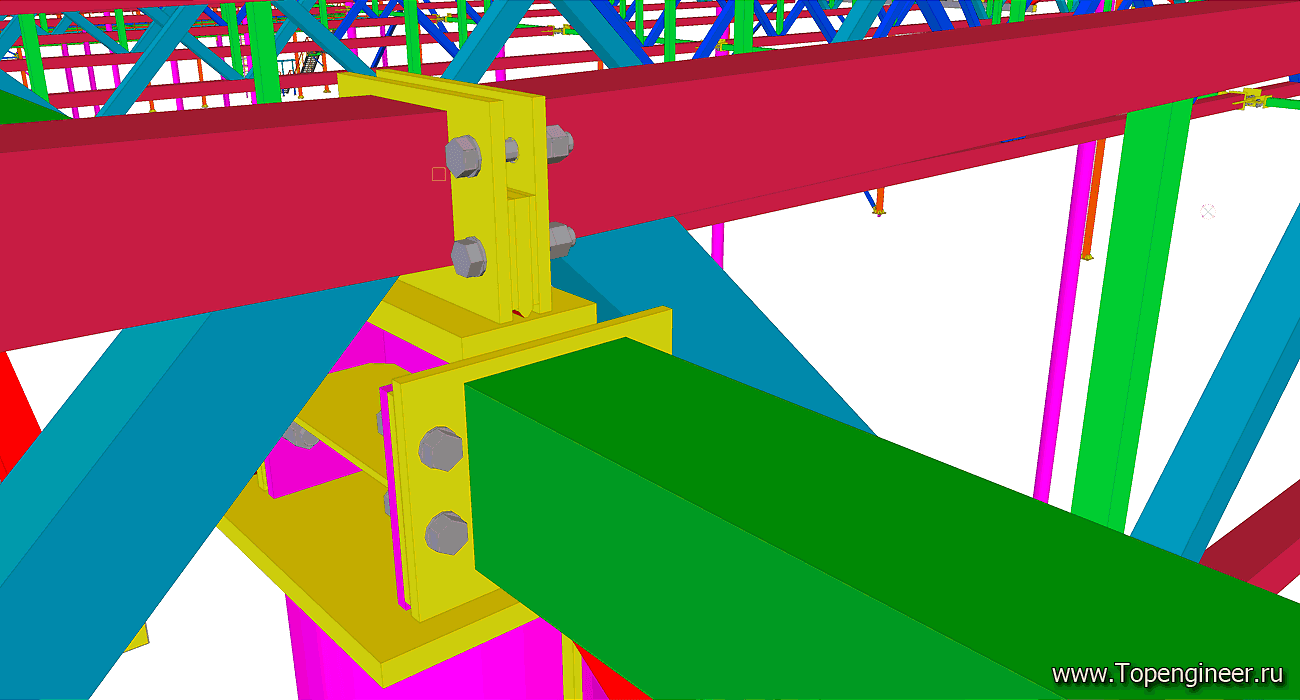

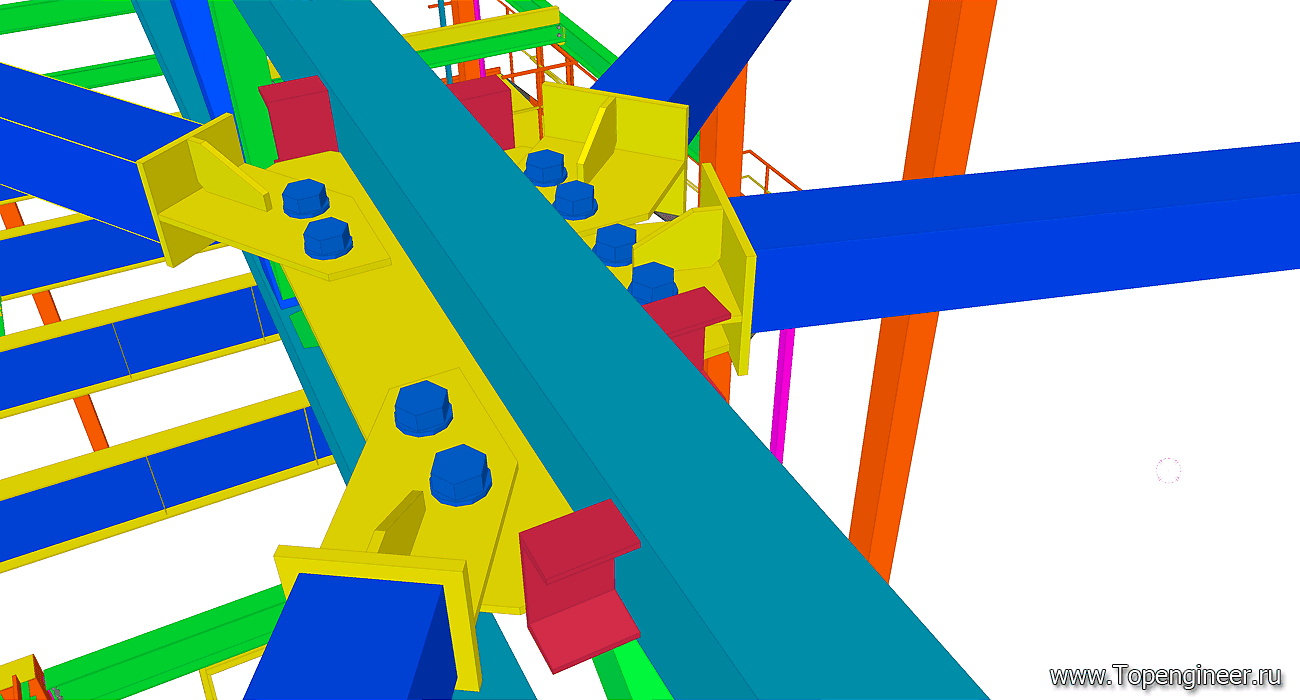

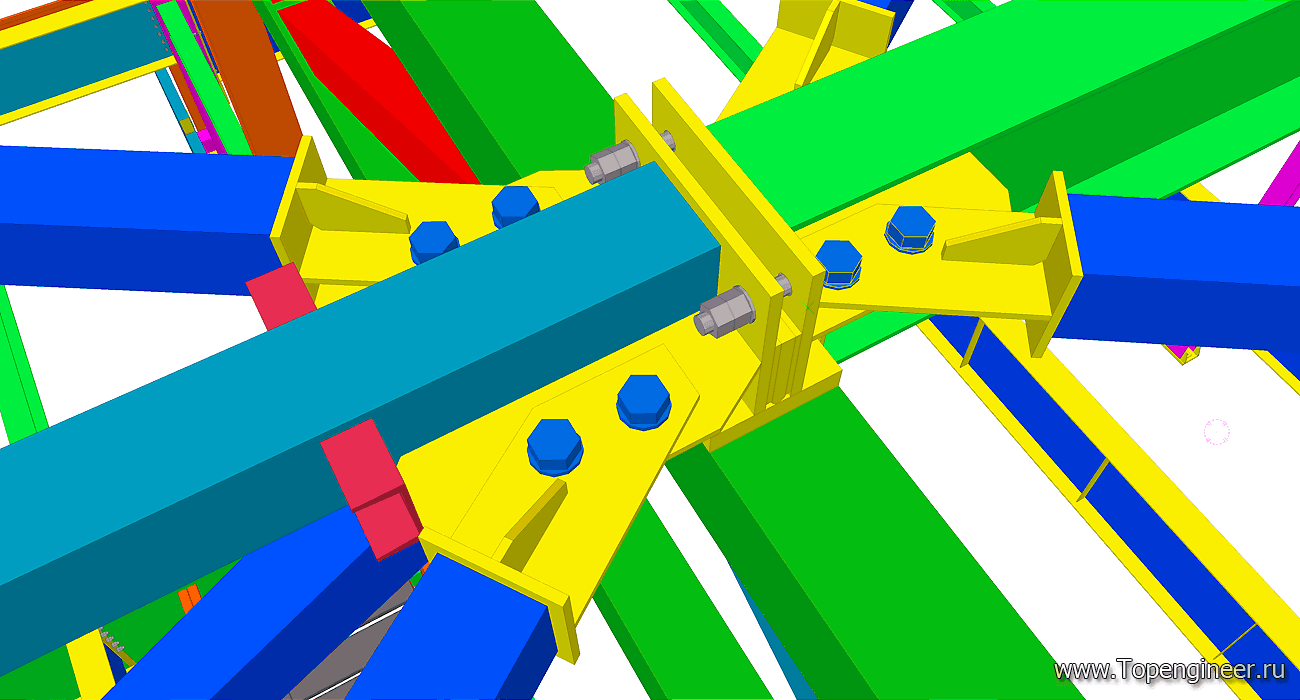

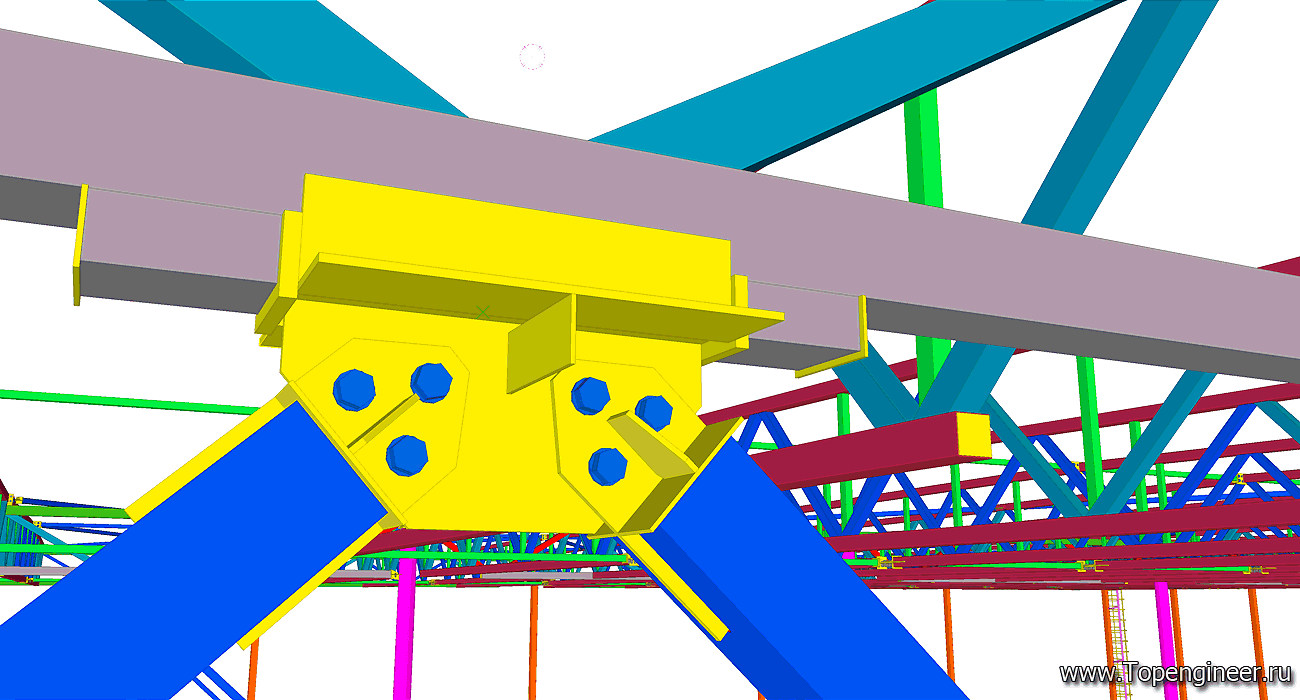

    Типовой узел крепления связи в проекте склада. Красным обозначены профиля ферм кровли. Синим профиля связей. Болты обозначенные синим цветом – высокопрочные с контролируемым усилие затяжки. Болтовые соединения, обозначенные серым – обычные болты без контроля усилия затяжки.

    Проектирование складов

    8. Примеры чертежей складов.

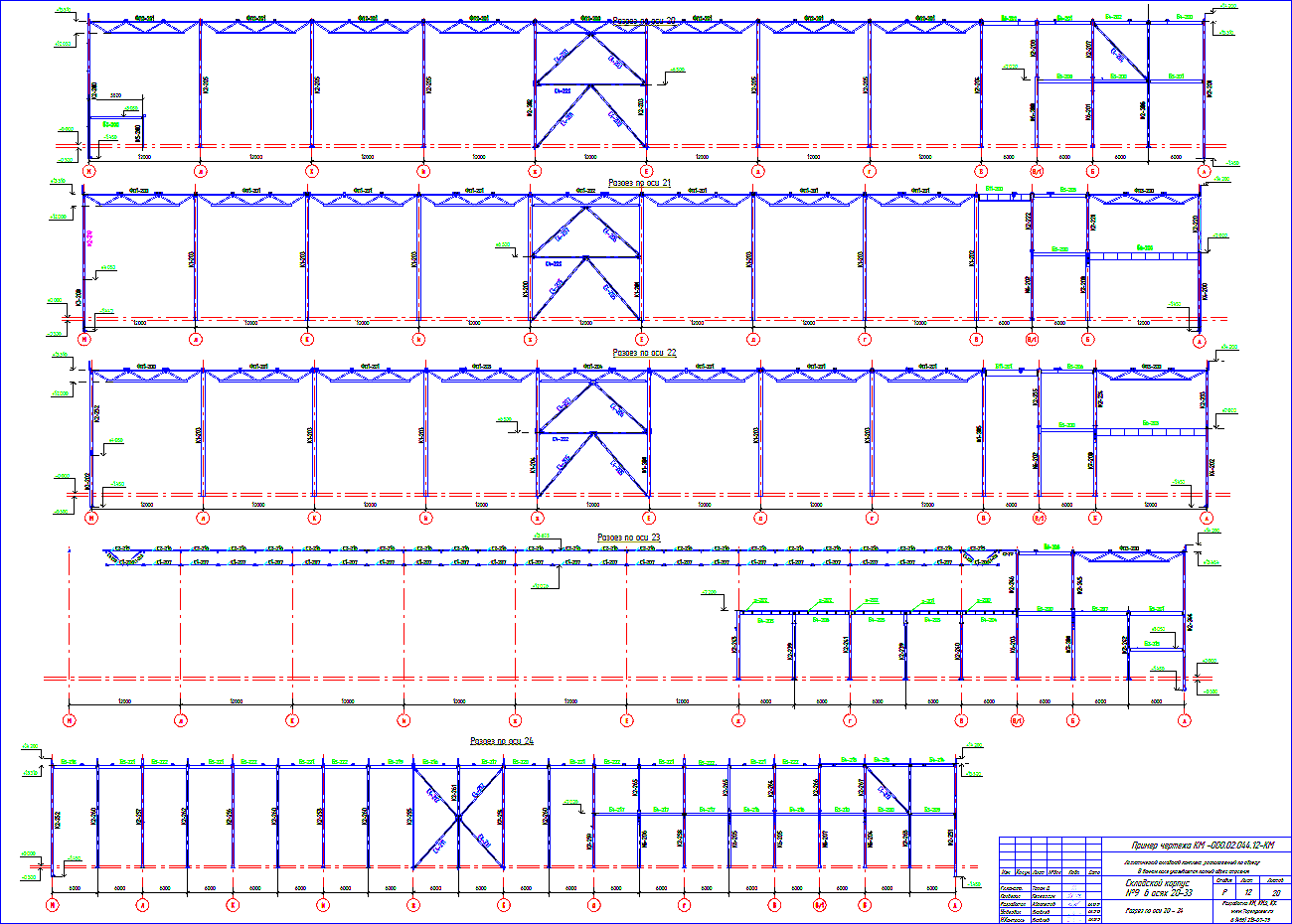

    Пример монтажных схем склада На монтажных схемах показываются расположение сборочных единиц (отправочных марок). Монтажные схемы являются неотъемлемой частью проекта слада. Так же на монтажных схемах обозначаются все типы соединений. Пример чертежей сборочных из проекта склада. Как хорошо видно из примера при проектировании кровли поменяются как конструкции из ферм, так и сварные белки переменного сечения. И тот и другой тип конструкций имеет ряд своих преимуществ и недостатков. Конкретный конструктив выбреется исходя из множества факторов. Сборочные чертежи могут быть оформлены с учетом требований заказчика. Так возможно изменить количество и содержание таблиц на чертежах, так де доступно разнообразное по оформлению обозначение сварки на чертежах. Более подробно о чертежах декатировочных можно ознакомиться в разделе Разработка КМД.

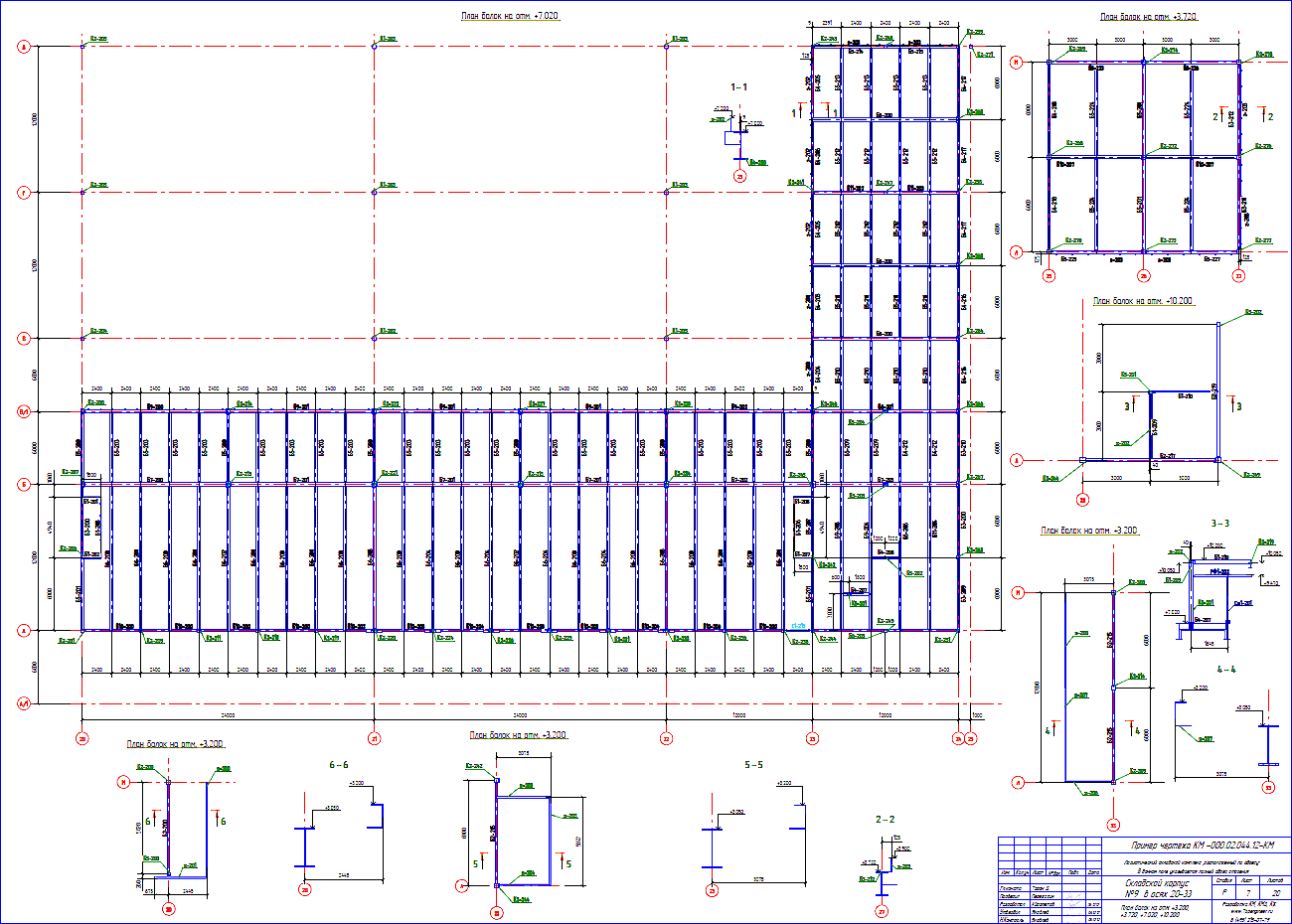

    Проектирование складов - пример чертежа

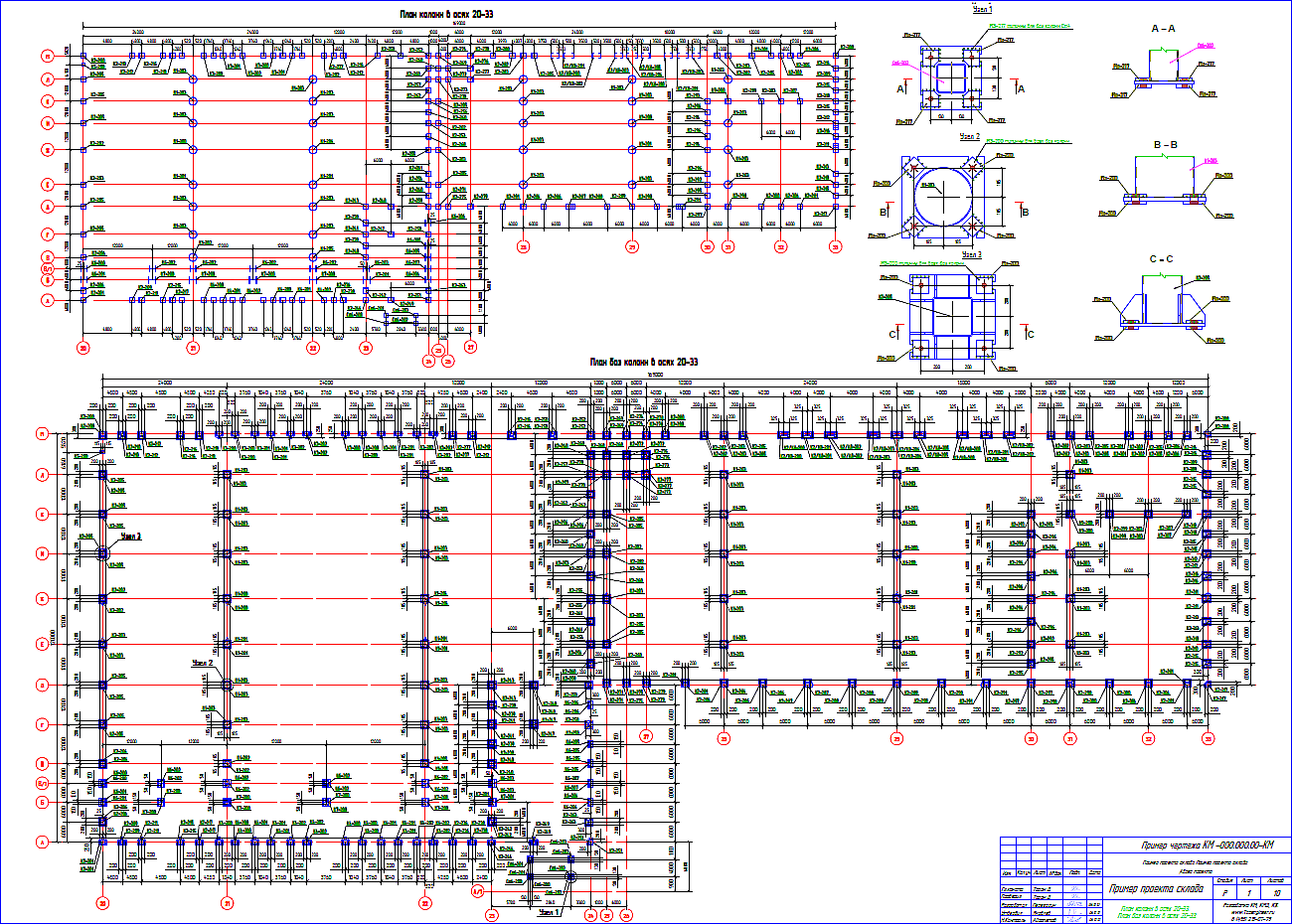

    План расположения анкерных болтов

    Проектирование складов - пример чертежа

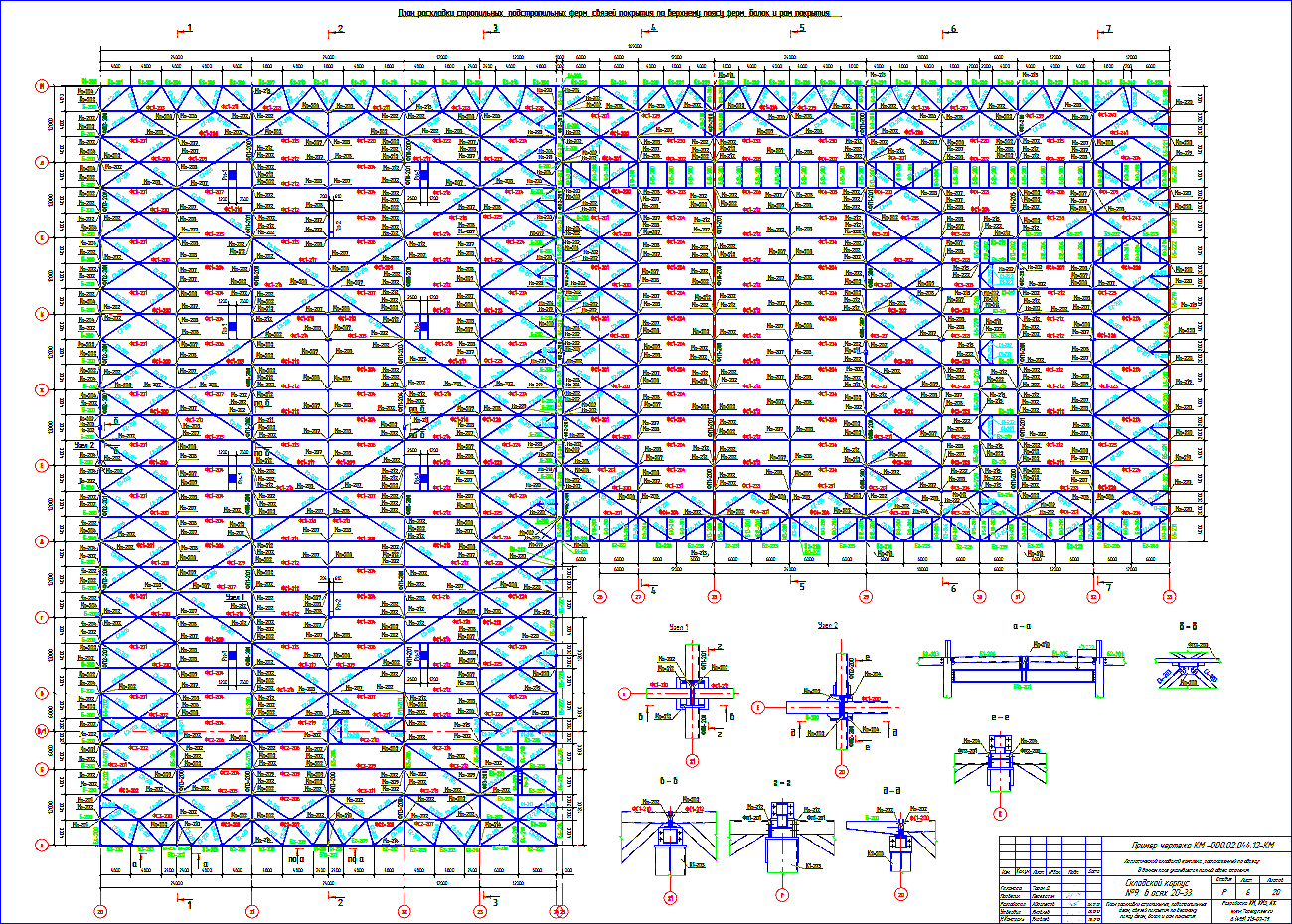

    План лан кровли

    Проектирование складов - пример чертежа

    Проектирование складов - пример чертежа

    Проектирование складов - пример чертежа

    Проектирование складов - пример чертежа

    9. Различные конструктивные решения используемые при проектирование складов.

    Помещения складов, как правило, не предъявляет особых требований с дизайну, поэтому конструктив складов достаточно стандартный и имеет не так много основных используемых типов.

    • Конструкции из ферм с использованием квадратных труб.
    • Конструкции из ферм из иных профилей.
    • Конструкции из сварочной балки переменного сечения.
    • Конструкции из балок переменного сечения с применение гофрированной стенки.

    10. Особенности проектирования складов.

    Проектирование складских помещений является специфической задачей и для корректной разработки конструкторской документации опыт проектирования подобных проектов является обязательным условием при выборе фирм для разработки документации.

    Проектирование складов

    Техническое задание на проектирование



    Полное название объекта - по договору
    Район строительства - по договору
    Назначение здания
    Ширина здания (расстояние между наружними гранями колонн)
    Длина здания (расстояние между центрами первой и последней колонны)
    Высота здания (расстояние от отметки чистого пола до низа несущих конструкций)
    Отметка низа опорной плиты базы колонн (по умолчанию 0.15)
    Специальные требования к пролётности (по умолчанию расстояние между колоннами 24-30м)
    Специальные требования к шагу рам (по умолчанию шаг рам 8-9м)
    Этажность
    Расположение встроек, вставок, антресолей с приложением эскиза (по умолчанию - нет)
    Расположение лестничных площадок и выходов на кровлю с приложением эскиза (по умолчанию - нет)
    Требования к конструкции перекрытия (по умолчанию -монолитное по профлисту)
    Примерная площадь остекления (по умолчанию - нет)
    Ворота\двери
    Наличие парапета и его высота (по умолчанию - парапета нет)
    Кровля односкатная\двускатная
    Уклон кровли (по умолчанию 6-10%)
    Водосток наружный\внутренний (по умолчанию наружный)
    Светопрозрачные панели или фонари на кровле (площадь, зона расположения) (по умолчанию - нет)
    Примерное расположение оборудования на кровле (по умолчанию - нет)
    Специальные требования к составу ограждающих конструкций кровли (по умолчанию - полистовая сборка, вертикальная раскладка), специальных требований нет)
    Специальные требования к составу ограждающих конструкций стен (по умолчанию полистовая сборка, специальных требований нет)
    Отметка верха цокольной стены (по умолчанию 900 мм)
    Наличие и расположение технологических трасс коммуникаций (по умолчанию нет)
    Наличие и расположение пешеходных мостиков, рабочих площадок и других дополнительных конструкций (по умолчанию - нет)
    Крановое оборудование (по умолчанию нет)
    Требуемая температура внутри здания (по умолчанию +18)
    Агрессивность среды (по умолчанию неагрессивная)
    Степень огнестойкости здания (по умолчанию - конструкции не требуют дополнительной огнезащиты)
    Наличие помещений с категорией «А» по взрывопожаробезопасности с приложением эскиза (по умолчанию - нет)
    Наличие и расположение противопожарных стен (по умолчанию - нет)
    Цвета наружних и внутренних стеновых и кровельных панелей
    - дополнительная нормативная нагрузка на кровлю от инженерных коммуникаций (по умолчанию - нет)
    - полезная нормативная нагрузка на перекрытия (по умолчанию -200кг\м2)
    - нормативная и расчётная нагрузка на кровлю от инженерного оборудования (по умолчанию - нет)
    - нормативная и расчётная нагрузка от технологических трасс коммуникаций (по умолчанию -нет)
    - особые нагрузки (по умолчанию - нет)
    Перечень передаваемой проектной документации
    Требуемые виды работ
