Предназначение Пакет локализации Tekla Structures под Российские нормы. Значительное расширение возможностей Tekla Structues.
Интерфейс Русский, Английский
Разработчик Topengioneer.ru
Условия распространения Частично бесплатная подробности в таблице ниже
Бесплатная версия Скачать
PRO версия

Оплата среды Topengineer

Цена: 15 000 ₽
Купить

Что такое среда Topengineer

Среда Topengineer представляет собой альтернативную локализацию Tekla Structures разработанную нашими специалистами с учетом требований ГОСТ.
В ее состав входят новые каталоги профилей, каталоги болтов, ведомости и отчеты для разработки КМ, КМД, КЖ, АР.
Так же в состав среды включен набор плагинов WeldApp который в значительной степени расширяет возможности Tekla Strucutre.

Под какие версии текла работает

  • Под все начиная с 19.0 при появлении новой версии текла плагин автоматически скачает обновление и установит его.
  • Порядок установки

    Установление универсальное приложение Topengineer - Updater которое автоматически устанавливает все необходимые плагины доступные в бесплатном режиме.
    В случае если вы решили расширить функционал и купили PRO версию то достаточно просто ввести ключ в настройках приложения.
    При введении ключа лицензии автоматически докачиваются и активируются платные сервисы. Установщик один под все версии Tekla Structures.
    Про установка новой версии текла плагины обновятся автоматически до новой версии самостоятельно.

    1) Скачать автоматический установщик приложений TopengineerUpdater http://update.topengineer.ru
    2) Установить TeklaStructures строго в папку ИМЯ ДИСКА:\TeklaStructures  (расположение Tekla в другой папке недопустимо)
        Если установка в данную папку невозможна то используйте 2-й метод установки.
        Если Tekla Structures уже установлен необходимо удостовериться в правильности пути установки TeklaStuctures.
    3) При установкие обязательно отключить брендмауер windows и любые антивирусы (иначе установка может пройти не корректно)
    4) Запустить установщик Topengineer Updater) от имени администратора (Tekla Structures необходимо закрыть до конца установки и обновления)

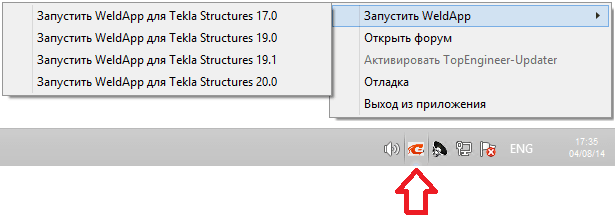

    5) Нажать правой кнопкой на иконке Topengineer Updater  в трее (около часов) и выбрать необходимую версию приложения согласно используемой версии Tekla Structures

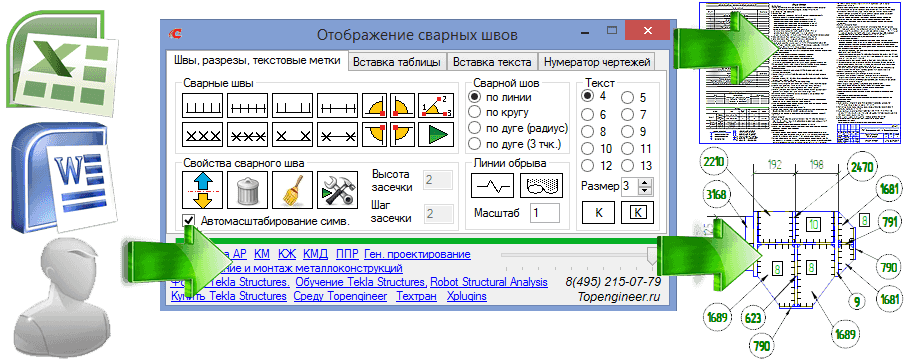

    Прорисовка сварки в Tekla Structures

    Основные возможности и преимущества среды Topengineer и входящей в нее комплект плагинов WeldApp

    Описание Среда Topengineer бесплатная Среда Topengineer платная Среда Russia
    Возможность разработки и оформления раздела КМ с учетом требований ГОСТ. +
    Возможность разработки и оформления раздела КЖ с учетом требований ГОСТ. +/ + +/
    Возможность разработки и оформления раздела АР с учетом требований ГОСТ. +
    Возможность учета процента наплавки раскроя в проекте КМД. +
    Заменены все каталоги болтов, убраны ненужные, актуализированы существующие. +
    Листовая сталь обозначается по ГОСТ символом — а не аббревиатурой PL. +
    Заменены все каталоги профилей по ГОСТ, так ДВУТАВР25Б1 заменен на I25B1. +
    Добавлены тонкостенные Z и С профиля в каталог. + + +
    Возможность создания нестандартных метизов таких как анкерные болты шпильки и прочее. +
    Ведомости и отчеты могут отображать нестандартные метизы. +
    Высокопрочные болты внешне отличаются от остальных что позволяет избегать ошибок. +
    Шаблоны для создания титульных листов любого размера ориентации в автоматическом режиме. +
    Добавлены новые поля в свойства проекта для корректного заполнения штампов и титульных листов. +
    Отражение масс деталей в сборке с учетом требований ГОСТ к округлению масс деталей. + + +
    Оптимизация графического отображения при импорте в DWG. + + +
    Универсальные настройки для печати чертежей любого размере. +
    Измененная цветовая гамма близкая к САПР КОМПАС. +
    Настроенные шаблоны для любого типа чертежа КМ, КМД, КЖ, АР. +
    Поддержка автоматических обновлений среды. +
    Множество новых ведомостей, отчетов и технологических карт с выгрузкой в EXEL. +/ + +/
    Изменен набор столбцов в списке чертежей для удобства пользователей добавлены номер листа и всего листов, убрано лишнее. +
    Сохранены все размеры литов в каждой компоновке от А4 до А0. +
    Созданы пред настройки для каждого типа чертежа, за счет чего генерация чертежей работает лучше и корректнее проставляются размеры. +
    Добавлены компоновки отдельных отдельных деталей. +
    Добавлены таблицы необходимые для раскладки сендвич панелей. +
    Возможность отображения нужных подписей на чертеже согласно указанной фамилии инженера. +
    Возможность внесения примечаний на выделенные в базе чертежи одним нажатием. + + +
    Предусмотрена возможность отображать на чертеже сборочном план здания и указание местоположения конкретной сборки на нем. +
    Поля с большим количеством текста умеют переноситься и распадаться на несколько строк. + +
    Разрезы обозначаются цифрами а не буквами как и положено по ГОСТ. +
    Заменены каталоги материалов, все обозначения русскими буквами как требует ГОСТ. + + +
    Возможность автоматической расстановки сварки в модели. +
    Возможно автоматизации подбора размера ката шва. +
    Возможность отображения сварки указанной в модели штрихами и крестиками на чертеже. + +
    Возможность ручной доработки прорисовки сварки на чертеже. + +
    Возможность обозначать линии разрыва по ГОСТ. + +
    Возможность обозначать размеров по треугольнику для отображения размеров на фермах. + +
    Возможность массового переноса атрибутов из любого поля в любое другое. + +
    Возможность сравнивать сборки и определять различие в них. + +  +/
    Автоматическое преобразование всех высотных отметок на сетке из миллиметров в метры. + +
    Возможность автоматически округлить все размеры в модели до 1 мм, все размеры округлятся до целых. + +
    Возможность подбора длин болтов по ГОСТ. По умолчанию текла определяет для части болтов недопустимую по ГОСТ длину болта. + +
    Возможность управления всеми префиксами в модели из одного меню с возможностью указаний нагрузок для КМ. + +
    Возможность превращать все профиля из прокатных в сварные автоматически. + +
    Возможность выгрузки данных из модели в SQL или 1С. + +
    Возможность производить массовую нумирацию чертежей с постановкой номера листа в чертеж. + +
    Возможность автоматически размещать виды отдельных деталей на чертежах сборочных и распределять по чертежу без участия человека. + +
    Возможность создания карт раскроя для проката. Карта показывает как разместить детали на 12 метровых хлыстах оптимально. + +
    Выводить ведомость сварных швов на чертеже по ГОСТ. + +
    Автоматически генерировать и обновлять список чертежей проекта в таблице состава проекта. + +
    Генерация на чертеже ведомости расхода стали для КЖ согласно ГОСТ. + +
    Генерация на чертеже технической спецификации для КМ согласно ГОСТ. + +
    Возможность создания мултивыноски с текстом. Выноска с несколькими стрелками. + +
    Возможность создания мултивыноски с указанными переменными. Выноска с несколькими стрелками. + +
    Возможность вставлять таблицы из EXCEL. + + +/
    Возможность вставки в теклу большого количества текста. Автоматически разбивает его на отдельные строки. + + +
    Автоматическое создание бекапов текущих моделей (в разработке). + +

    Альтернативная среда TOPENGINEER для русскоязычных пользователей

    Нами были добавлены новые закладки свойств проекта Tekla Structures.

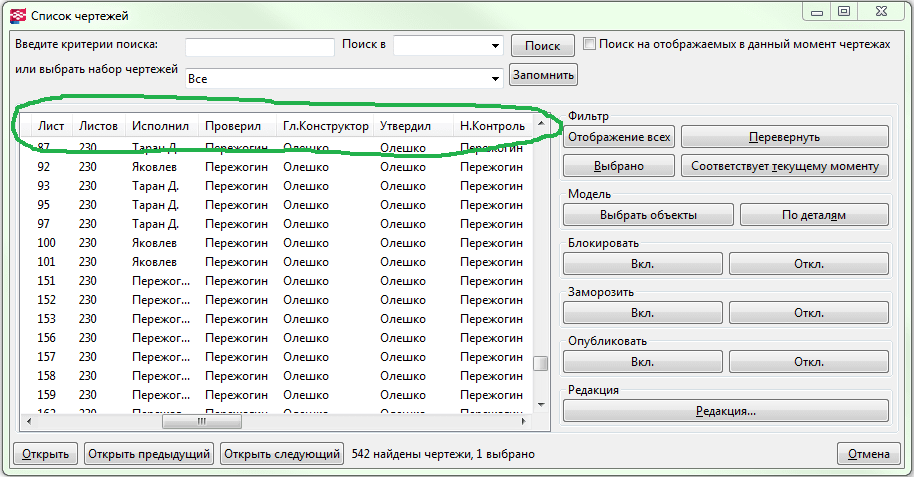

    Добавлены свойства чертежа в базе чертежей Tekla Structures.

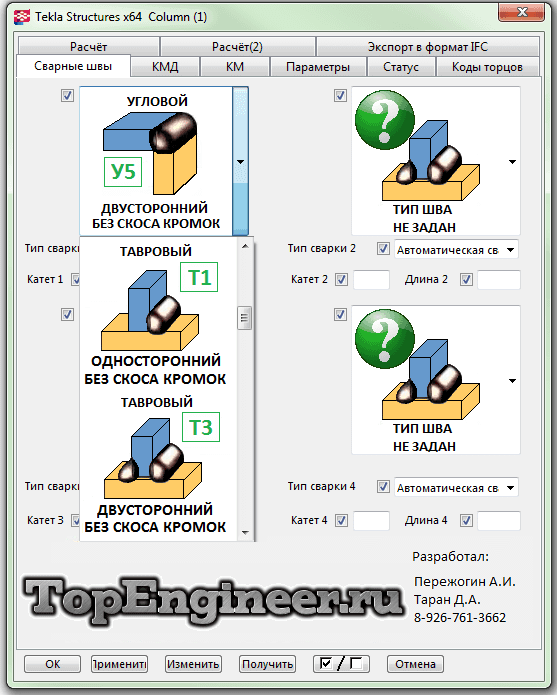

    Добавлены свойства сварных швов Tekla Structures.

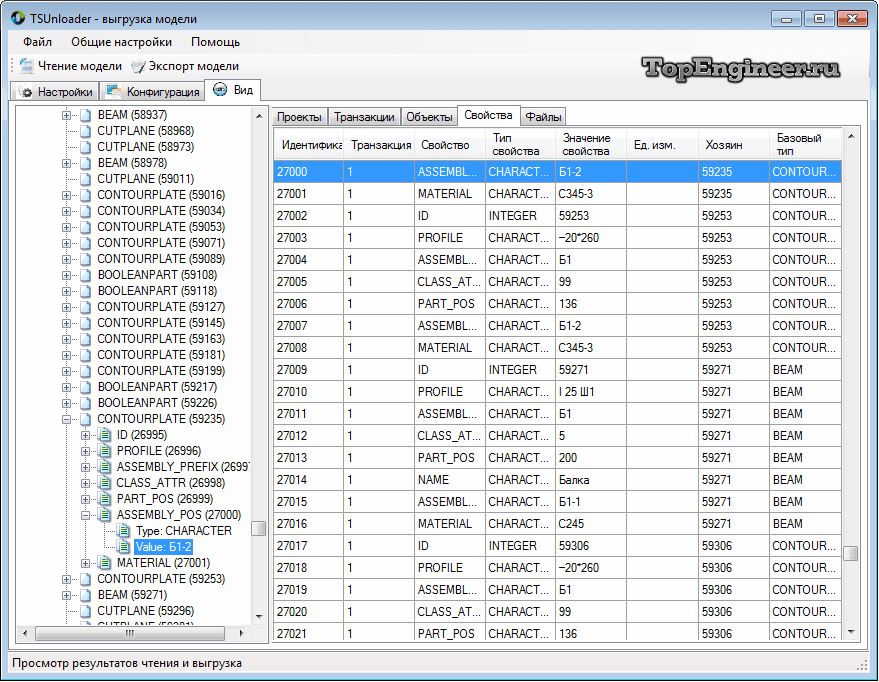

    Реализована выгрузка данных из Tekla Structures в SQL для связи с 1С и WEB интерфейсом управления проектами и производством.

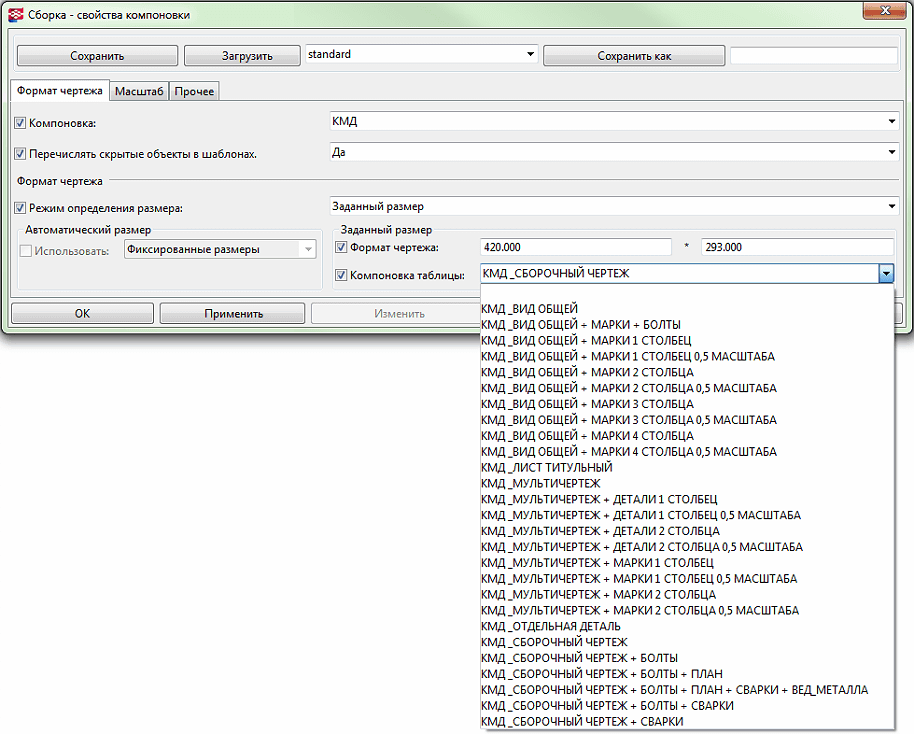

    Компоновка чертежа. Добавлены все форматы листов А0-А4.

    Компоновка чертежа

    Определены все используемые компоновки таблиц на чертежах Tekla Structures.

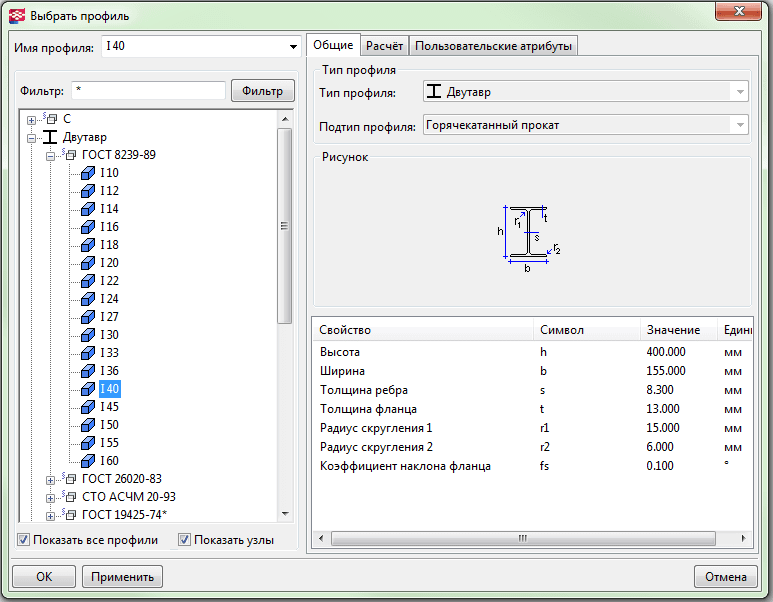

    Переделан каталог профилей Tekla Structures.

    Добавлены новые переменные, которые хранят ГОСТ профиля Tekla Structures.

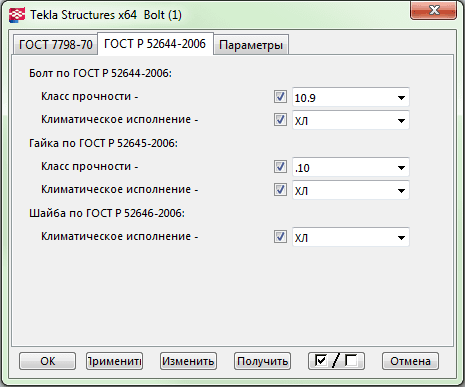

    Добавлены новые свойства для болтовых соединений Tekla Structures.

    При моделировании в Tekla Structures высокопрочные болты выделяются другим цветом. Это сделано для того, чтобы наглядно контролировать тип болта.

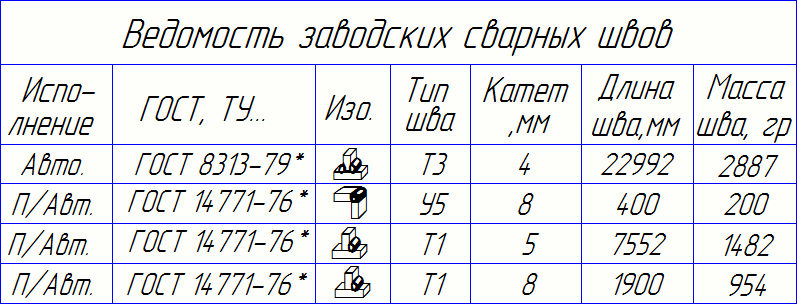

    Ведомость заводских сварных швов. Изображение шва в векторном виде меняется автоматически в зависимости от указанного тип шва в сборке.

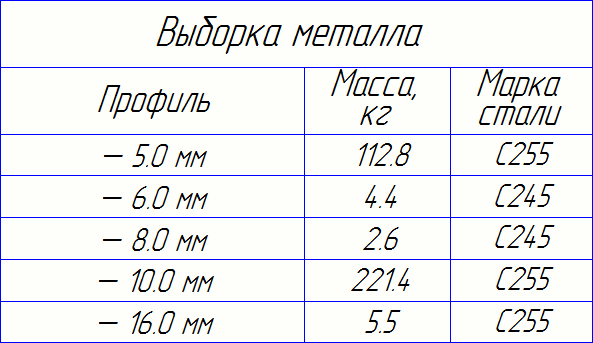

    Обозначение листового металла в Tekla Structures со стандартных PL заменено на символ тире.

    Реализована система округления масс деталей для правильного отображения суммарного веса.

    Подписи и должность инженера ставятся автоматически согласно указанной фамилии. При заполнении штампа используется автоматический перенос по словам и изменение размера шрифта, если текст не помещается в поле.

    Положение сборки на плане.

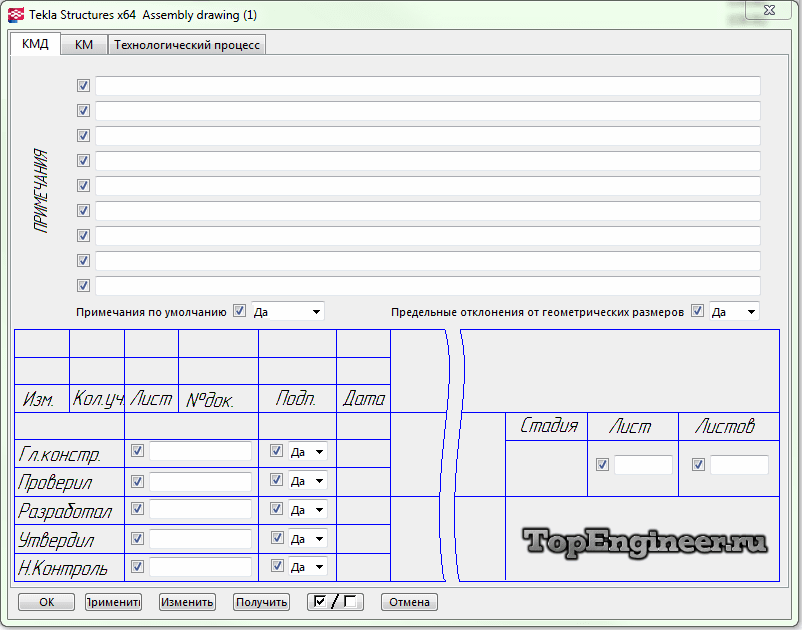

    В базу данных чертежей Tekla Structures были добавлены переменные, необходимые для заполнения штампа чертежа. Были удалены неиспользуемые поля.

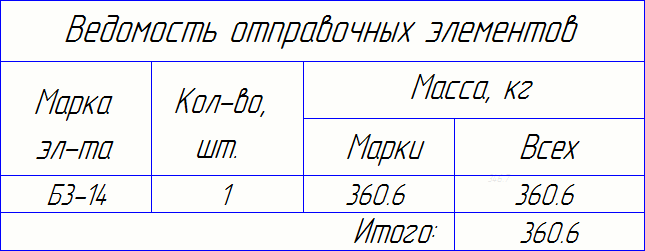

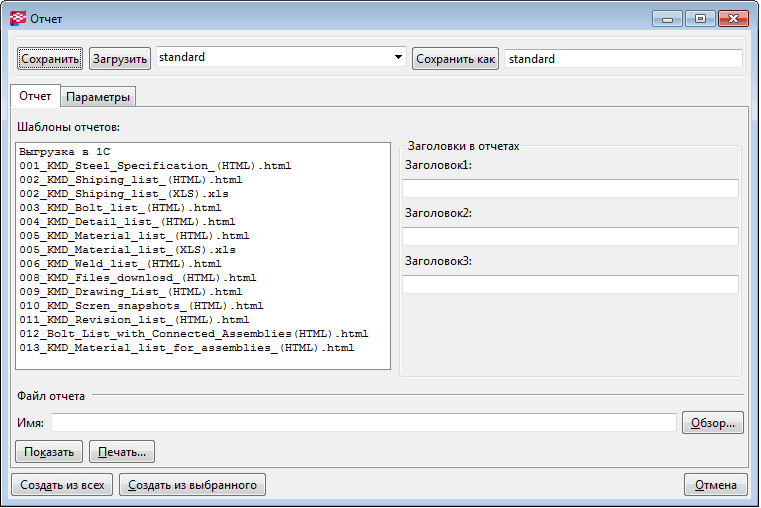

    Все отчеты создаются Tekla Structures в Excel и в HTML.

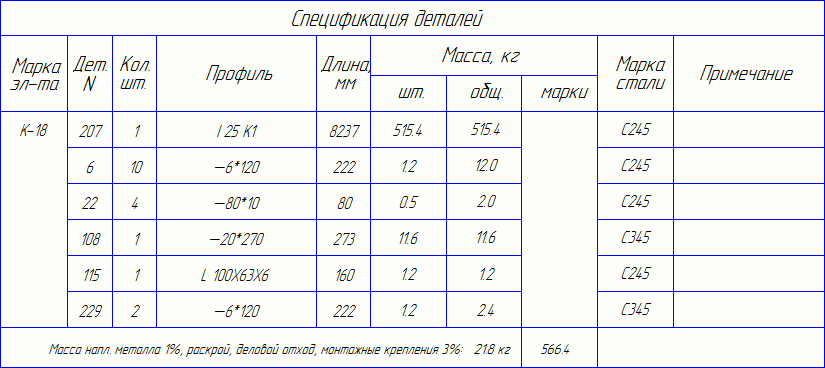

    Пример части отчета:
