ППроектирование светопрозрачных конструкций – перспективное направление работы нашего конструкторского бюро.
Специалисты готовы взять на себя разработку проекта, изготовление и монтаж светопрозрачных конструкций, которые сегодня широко применяются при создании светопрозрачных крыш, офисных перегородок, остекления и т.п.

Услуги проектирования светопрозрачных конструкций

Проектирование светопрозрачных конструкций осуществляется в короткие сроки на выгодных условиях.
Благодаря таким факторам как высокая квалификация специалистов, большой штат, современное оборудование и технологии, мы способны обеспечивать максимально высокое качество проекта, изготовления и монтажа вне зависимости от уровня сложности заказа.
За время работы нашими специалистами было разработано множество проектов светопрозрачных конструкций, которые сегодня эксплуатируются не только в России, но и за рубежом.
Благодарные отзывы наших клиентов – гарантия нашего профессионализма и высокого уровня ответственности.
При проектировании светопрозрачных конструкций мы используем технологию 3D моделирования, которая позволяет наглядно демонстрировать прогресс в работе и конечный результат, который обеспечит разработанный проект.
Таким образом, мы делаем работу с нами максимально удобной для заказчиков.
Вы можете сделать заказ на проектирование светопрозрачных конструкций прямо сейчас!



Бесплатная оценка вашего проекта

    Перетащите файл сюда или Загрузите

    Примеры проектирования светопрозрачных конструкций

    Предлагаем вашему вниманию пример проекта светопрозрачных конструкций, разработанного специалистами конструкторского бюро ООО "Стальпроект"

    Объект представляет собой металлические конструкции под остекление и имеет следующие характеристики:
    • 6856 м² – общая площадь;
    • 148 143,2 кг – масса металлических конструкций;
    • 14964 – количество элементов;
    • 2 222 – количество видов деталей;
    • 5 274 – количество стеклопакетов. Конструкция регулируется по высоте с помощью особых пластин на болтах.

    Регулировочные пластины располагаются на вымеренном расстоянии по разные стороны от профиля – это позволяет избежать перекоса.
    Болтовые соединения присутствуют в большом количестве, что усложняет деталировочные чертежи.
    На одной балке может присутствовать до 46 взаимосвязанных отверстий.
    Длина одной балки не превышает 12 метров. Угловые пластины сгибаются под индивидуальными углами.
    Их толщина делает невозможным сгибание на месте сборки, поэтому пластины группируются по маркам с разницей угла, не превышающей трех градусов, и маркируются соответствующим образом.
    Для каждой балки чертеж сборки обладает уникальностью по размерам, типу и количеству пластин.
    Соединение могут составлять от 2 до 8 балок. Торцы балок обрезаны особым образом для обеспечения минимального расстояния от отверстий до торца.

    Подача заявки на проектирование светопрозрачных конструкций

    Подача заявки может быть осуществлена по электронной почте или по телефону.
    К электронному письму необходимо приложить все данные об объекте.
    На их основании будет разработано коммерческое предложение, содержащее подробности о необходимых работах: объем, стоимость, сроки и прочие особенности.
    Предложение высылается заказчику по электронной почте.

    Какие комплекты документов разрабатываются при проектировании?

    Проектирование светопрозрачных конструкций предполагает следующий состав проектной документации:
    конструкции металлические (КМ);
    • металлические конструкции деталировочные (КМД);
    • КМД стеклопакетов. Подробности о составе проектной документации вы можете узнать у наших менеджеров, обратившись по телефону 8 (495) 215-07-79.

    Сроки проектирования светопрозрачных конструкций

    После рассмотрения заявки на проектирование наши специалисты определят срок, необходимый для выполнения вашего заказа.
    Сроки разработки проекта будут указаны в коммерческом предложении.

    Оценка стоимости проектирования светопрозрачных конструкций

    Оценка стоимости услуг осуществляется на основании учета следующих факторов:
    • объем работ;
    • сложность работ;
    • состав проектной документации;
    • уровень загруженности специалистов конструкторского бюро и т.п.
    Окончательная стоимость указывается в коммерческом предложении, которое направляется заказчику.



    Состав проектной документации

    • КМ (конструкции металлические);
    • КМД (конструкции металлические деталировочные);
    • КМД (стеклопакетов).

    Конструкция разделена на две независимые части с однотипным соединениями.
    Форма конструкции описывает поверхность сложной формы – части поверхности вытянутой капли.

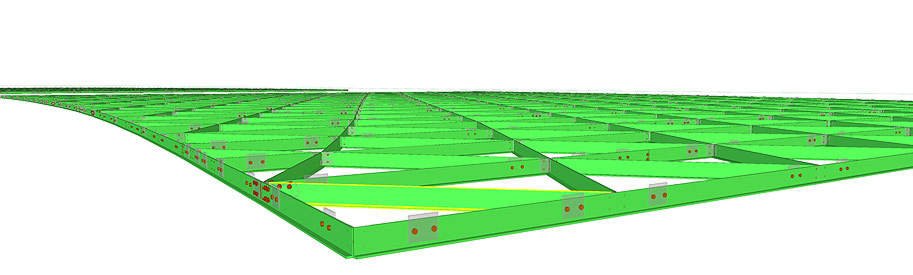

    Каждая балка такой конструкции не только не параллельна друг другу, но и лежит в своей уникальной плоскости.
    Длины каждой балки также уникальны.

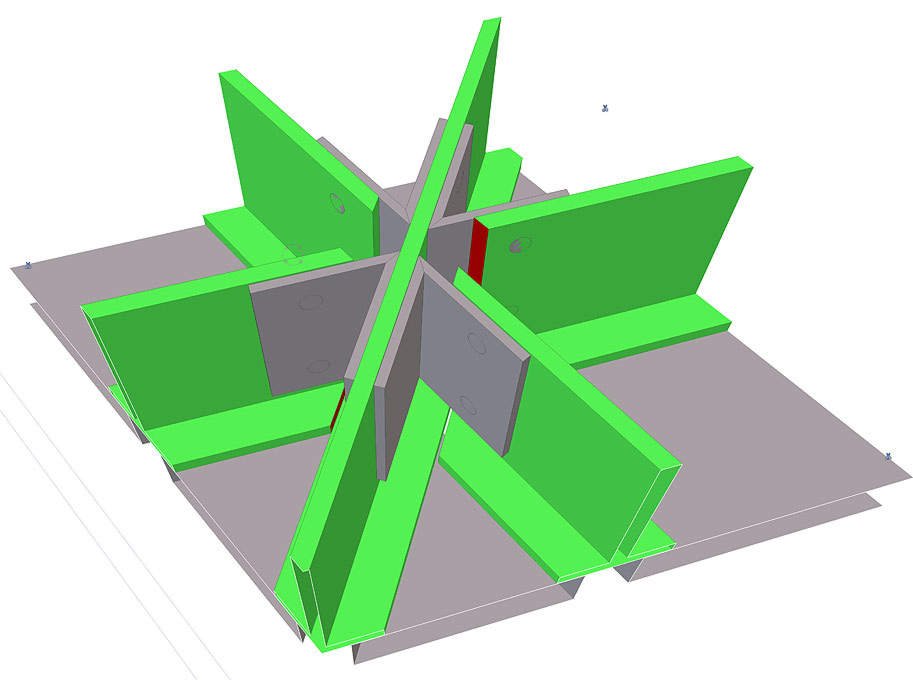

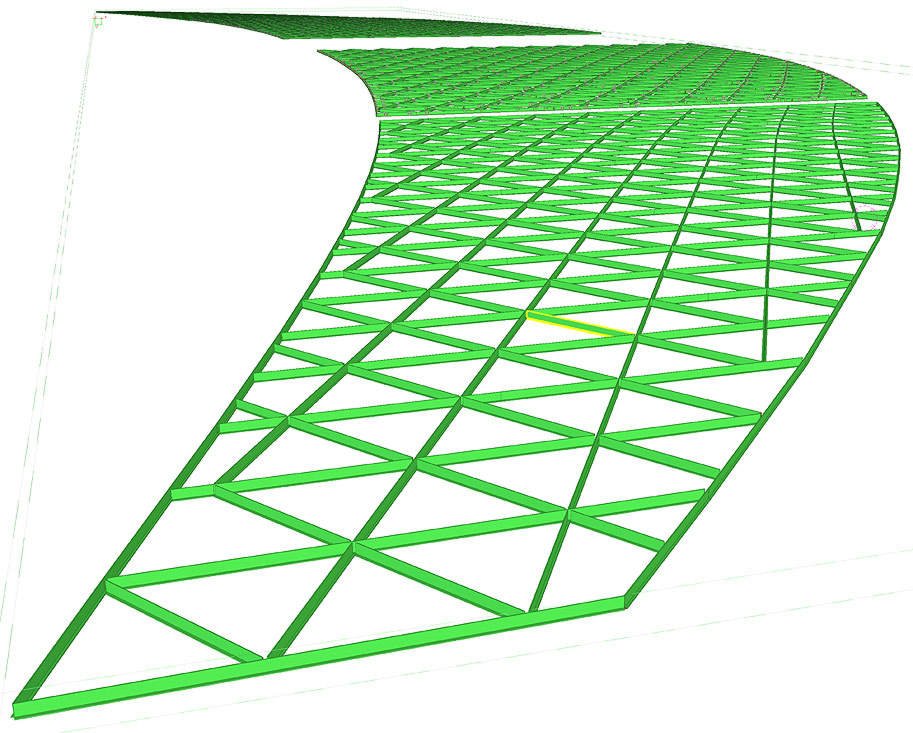

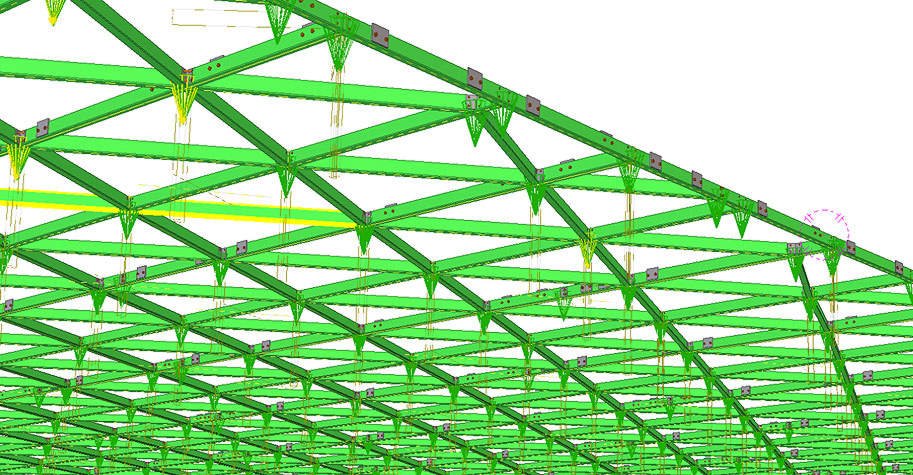

    В каждом соединении балки стыкуются под разными углами. На рисунке изображена развертка такой конструкции.
    Сама же конструкция имеет более сложную форму.

    Вид снизу

    Вид сверху

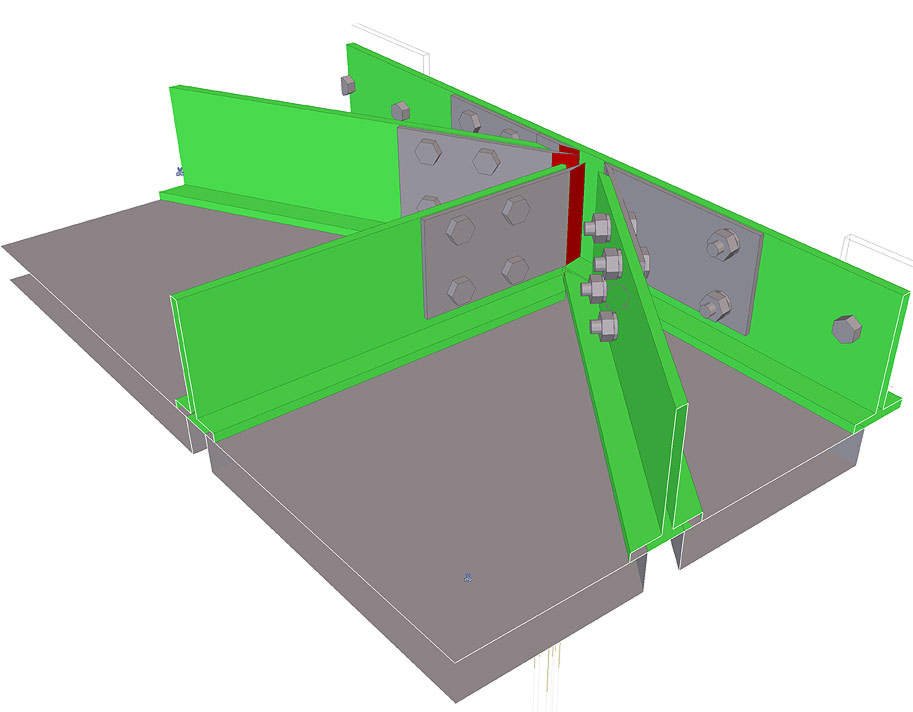

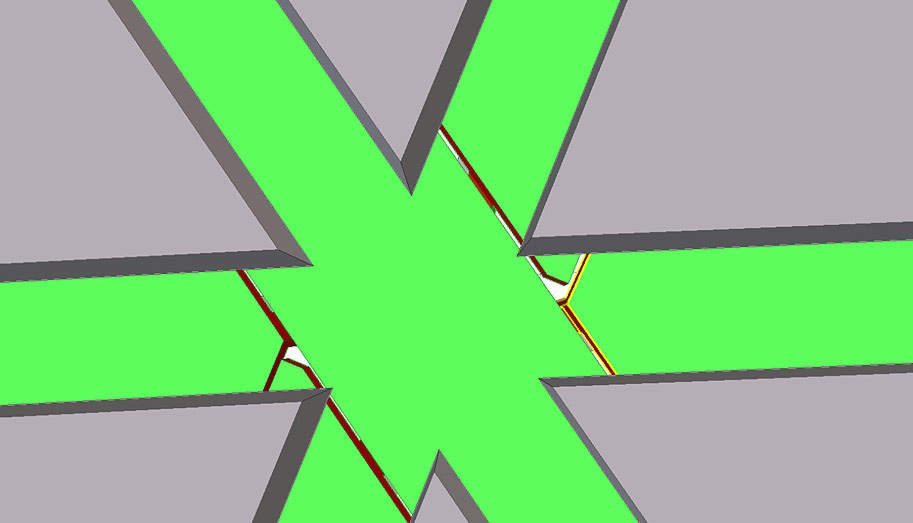

    В каждом узле между балками существует зазор в 2 мм, необходимый для проведения сварочных работ. Сварной шов шлифуется. Серым цветом показано расположение стеклопакетов. Стекло заходит на металл на 13 мм. Ширина резины, на которую опирается стекло, составляет всего 6 мм.

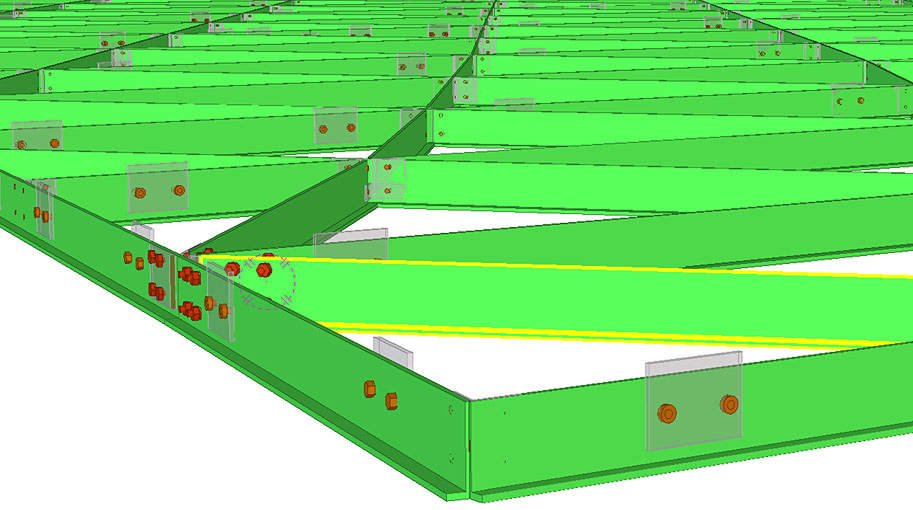

    Конструкция имеет собственную систему регулировки по высоте для каждой из балки.

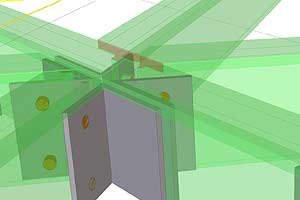

    Регулировка осуществляется при помощи пластин с болтовым соединением.
    Расположение каждой пластины относительно центра каждого узла строго нормировано.

    Каждая регулировочная пластина находится не только на строго вымеренном расстоянии, но и по разные стороны от профиля, чтобы не допустить перекоса.

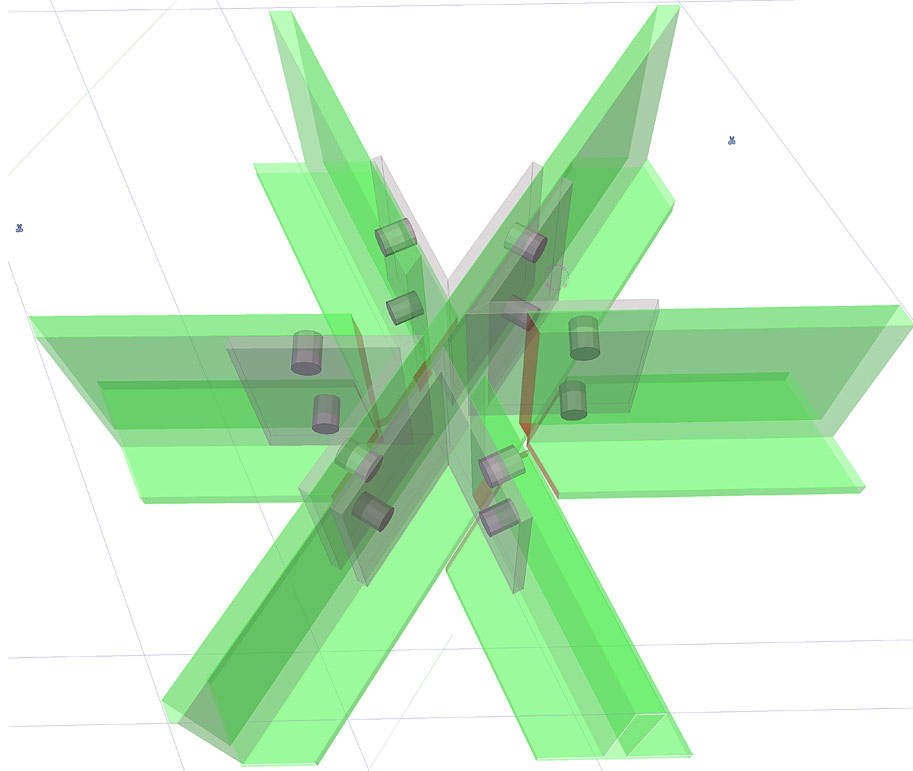

    Большое количество болтовых отверстий усложняет деталировочные чертежи. Так, на чертеже одной балки может находиться до 46 взаимосвязанных отверстий.

    Длина каждой балки не должна превышать 12 метров.

    Металлоконструкции доставляются на место монтажа в предварительно собранном виде. Болтовые соединения не затянуты.

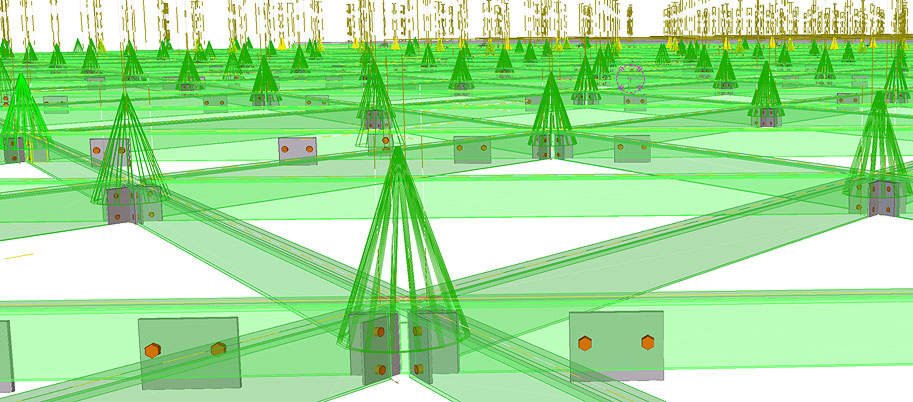

    Настройка конструкции по высоте осуществляется для каждой балки по отдельности с использованием геодезического оборудования.

    Каждая угловая пластина согнута под своим уникальным углом.
    Толщина пластины не предполагает возможности изгиба ее вручную на месте монтажа, поэтому пластины объединяются в одну марку с разницей угла не больше 3 градусов.
    Поиск схожих по геометрии пластин осуществляется при помощи алгоритмов нумерации Tekla Structures.
    Чертеж предварительной сборки для каждой балки является также уникальным по размерам, типам и количеству соединительных и регулировочных пластин.

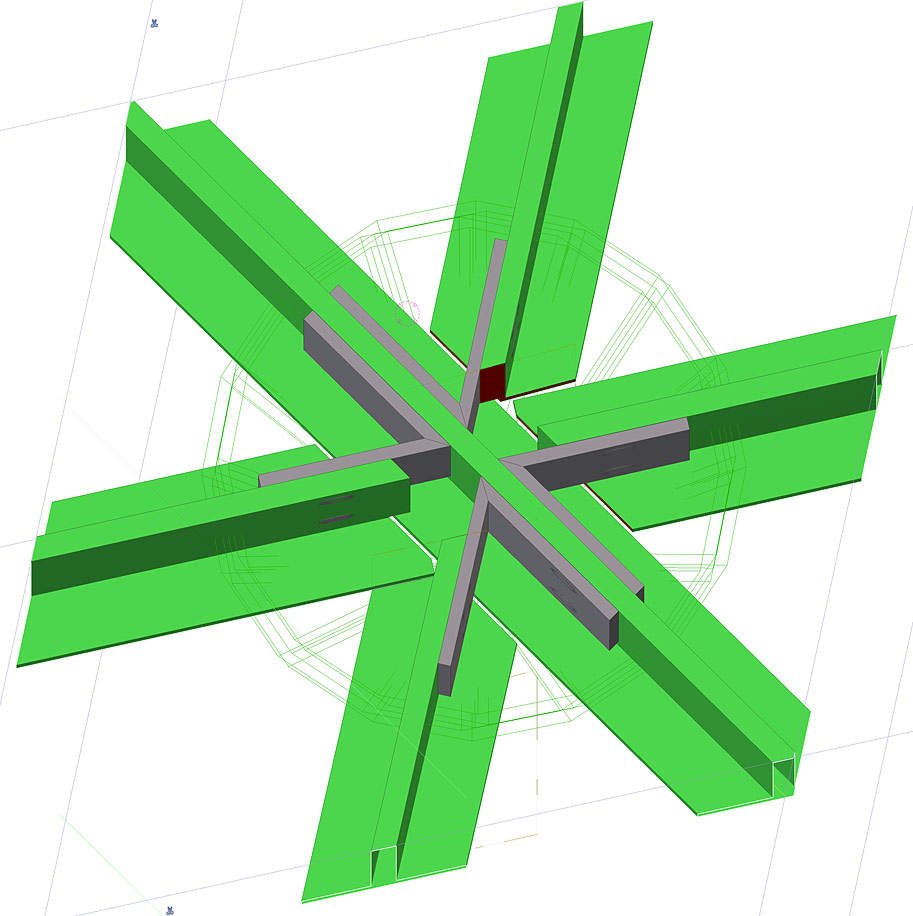

    В каждом соединении может находиться от 2 до 8 балок.

    Торец каждой балки отрезан таким образом, чтобы обеспечить необходимое минимальное расстояние от отверстий до торца балки, из-за этого торец каждой балки имеет сложное строение.

    Выдача проекта светопрозрачных конструкций

    Выдача проекта производится в заранее согласованной форме.
    Это может быть электронная версия проекта или печатная копия.
    Также при необходимости предоставляется 3D модель проекта.

    Сопутствующие услуги при проектировании светопрозрачных конструкций

    В комплексе с разработкой проекта светопрозрачных конструкций мы рекомендуем заказать:
    • изготовление металлических конструкций;
    • осуществление монтажных работ.

    Заказ комплексного обслуживания вашего объекта в нашем конструкторском бюро обеспечит максимально высокий результат и сильно снизит стоимость разработки проекта.

    Основные характеристики объекта

    • Общая площадь: 4100 + 2756 = 6856 м2
    • Масса металлоконструкций: 63 887,5+84 225,7=148 143,2 кг
    • Общее количество деталей: 7 180+7 784=14 964
    • Количество отличных друг от друга деталей: 1 174+1 048=2 222
    • Общее количество стеклопакетов: 1 700+3 574=5 274
    • Назначение: металлические конструкции под остекление
