Проектирование металлических конструкций

Объемные металлические конструкции

Металлические конструкции сегодня широко применяются практически во всех сферах.
Их активно используют в инженерных сооружениях, в производственных зданиях, в спортивных и медицинских сооружениях, в жилых зданиях, при сооружении мостов и эстакад.
Такое широкое применение металлических конструкций обусловлено их способностью воспринимать высокие нагрузки, а также их надежностью, относительной легкостью и другими положительными качествами.
Конечно, использование металлических конструкций будет оправдано только в случае грамотного проектирования.
В противном случае большая часть их позитивных качеств может быть утрачена, что негативно скажется на качестве объекта.

Услуги проектирования металлических конструкций

Конструкторское бюро ООО ”Стальпроект” – это большой опытный и квалифицированный коллектив, современные материалы и технологии.
Наши услуги проектирования металлических конструкций – это гарантии безупречного качества, короткие сроки и доступные цены.
Мы осуществляем проектирование металлоконструкций в строгом соответствии с существующими нормами и требованиями заказчика.
Наше конструкторское бюро способно справиться с задачей любого уровня сложности в установленный вами срок.
Применение современных технологий 3D моделирования позволяет не только наглядно демонстрировать заказчику продвижение работ и конечный результат, но и исключать ошибки проектирования.
У нас вы можете заказать услуги генерального подряда и генерального проектирования.
Данные виды услуг подразумевают как строительство “под ключ” – полный перечень работ по проектированию, возведению и сдаче в эксплуатацию зданий, так и отдельно проектную часть.

Примеры проектирования металлических конструкций

В данном разделе вы можете ознакомиться с примерами проектов металлических конструкций, разработанных специалистами нашего конструкторского бюро.

Разработка КМ. Подконструкция фасада.

Объект – подвесная конструкция для крепления облицовочных конструкций.
Характеристики:
- 1036 м² - площадь;
- 16111 кг – масса металлических конструкций;
- 18714 – количество элементов;
- 9,6 м – высота.



Подвесная конструкция – это совокупность объемных конструкций сложной формы, на которые необходимо крепить алюминиевые панели.
Конструкция прикрепляется на эллиптическую поверхность из железобетона.
Данный проект отличается высокой сложностью, но наши специалисты разработали его за 118 трудочасов, благодаря собственному опыту и применению современных технологий.

Заявка на проектирование металлоконструкций

Заказать проект металлических конструкций в нашем конструкторском бюро – очень просто!
Достаточно обратиться по телефону 8 (495) 215-07-79
или отправить письмо на электронный адрес info@toppengineer.ru Если вы заранее определитесь с целью и задачами работы, то она
будет выполнена в максимально короткий срок.



Бесплатная оценка вашего проекта

    Перетащите файл сюда или Загрузите

    Комплекты документации и её типы при проектировании металлических конструкций

    Как правило, в состав документации при проектировании металлических конструкций входят чертежи двух типов:

    - КМ (конструкции металлические);
    - КМД (конструкции металлические детализированные).
    - КМ – это общая схема проекта, учитывающая архитектурные особенности, а также устойчивость, прочность и другие свойства конструкции.
    - КМД – чертежи, предоставляющие исчерпывающую информацию для сборки объекта.

    Сроки проектирования металлических конструкций

    На время, необходимое для проектирования, влияют несколько факторов, поэтому определить сроки заранее не представляется возможным.
    Среди определяющих факторов можно выделить следующие:

    - тип документации;
    - сложность и металлоемкость объекта.

    Время, необходимое на проектирование металлических конструкций

    Некоторые объекты, например, склады, могут быть разработаны в сжатые сроки.
    Другие, например, объекты со сложной геометрией, требуют более длительных сроков.
    Конкретные сроки будут определены после предоставления информации по вашему объекту и указаны в коммерческом предложении.

    Электронная версия чертежей при проектировании металлических конструкций

    Проект металлических конструкций может быть предоставлен в нескольких форматах.
    Наиболее удобным считается формат PDF.
    При необходимости заказчику может быть предоставлена наглядная 3D модель проекта на предварительных стадиях разработки.
    Проект может быть также предоставлен в стандартном формате DWG.

    Сопутствующие услуги при проектировании металлических конструкций

    При заказе услуг по проектированию металлических конструкций целесообразно также заказать:

    - КЖ (чертежи железобетонных конструкций);
    - ППР (проект производства работ).

    Наше конструкторское бюро готово предоставить эти услуги на самом высоком уровне.

    Основные характеристики объекта

    • Общая площадь облицовки: 1036 м2
    • Масса металлоконструкций: 16111  кг
    • Общее количество деталей: 18714
    • Высота сооружения: 9,6 м
    • Назначение: Подвесная конструкция для крепления облицовочных панелей.
    • Документация: Разработка КМ, разработка КМД.

    Сложные подконструкции фасадов

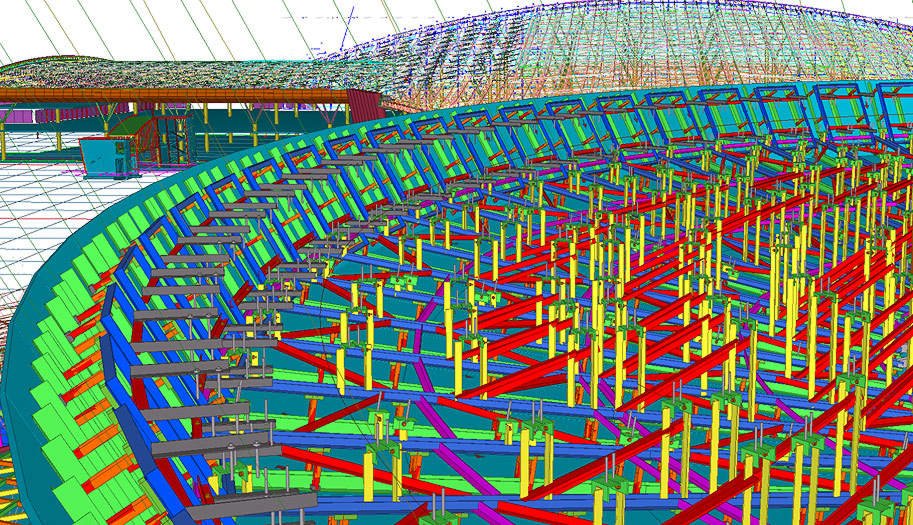

    Конструкция имеет сложную форму, предназначенную для надежного крепления алюминиевых панелей вентилируемого фасада.
    Крепление конструкции осуществляется на железобетонной поверхности сложной эллиптической формы.

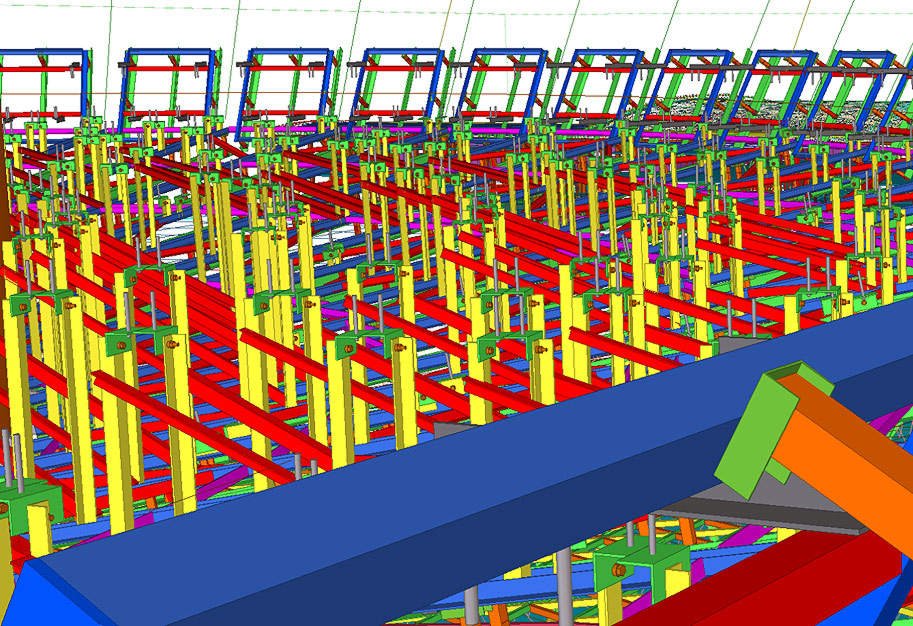

    Подконструкция вентфасада

    Разрезы между алюминиевыми панелями должны совпадать с разрезами между остеклением радиорубки.

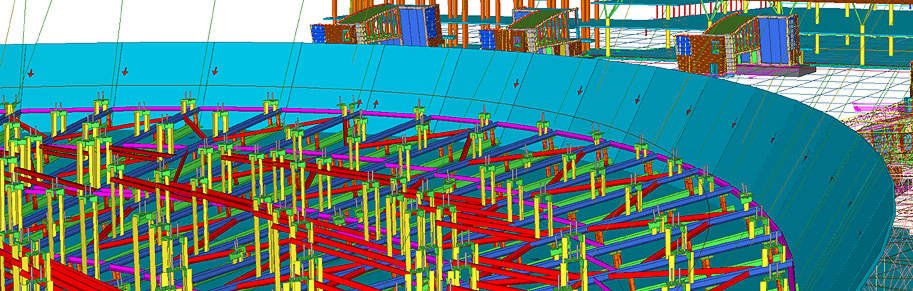

    Металлические подконструкции

    При проектировании алюминиевых панелей следует учесть направление экструзии (покраски) поверхности.
    Это связанно с различным отражением света от поверхности под разными углами к панели.

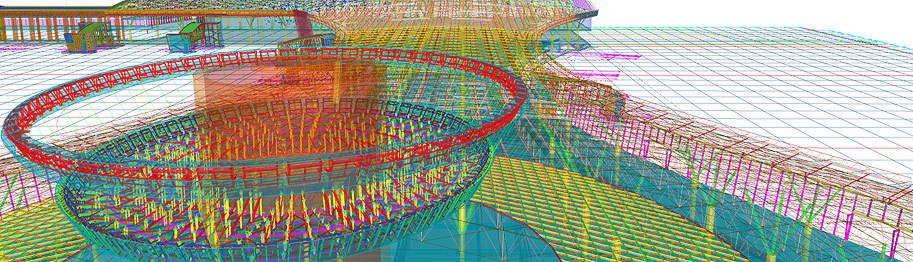

    Сложные металлоконструкции. Вид в перспективе.

    Из-за того что конструкция представляет собой на виде сверху не круг, и на виде сбоку она тоже несимметрична, то каждая сборка является уникальной и набор деталей в ней также уникален.

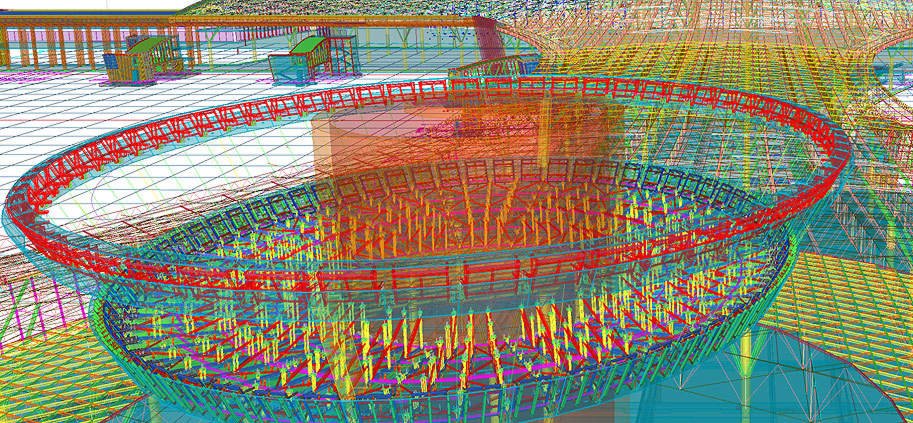

    Сложные металлоконструкции. Увеличено.

    Облицовке подлежат нижняя и верхняя части радиорубки.
    Разрезы панелей должны быть согласованны между ними.

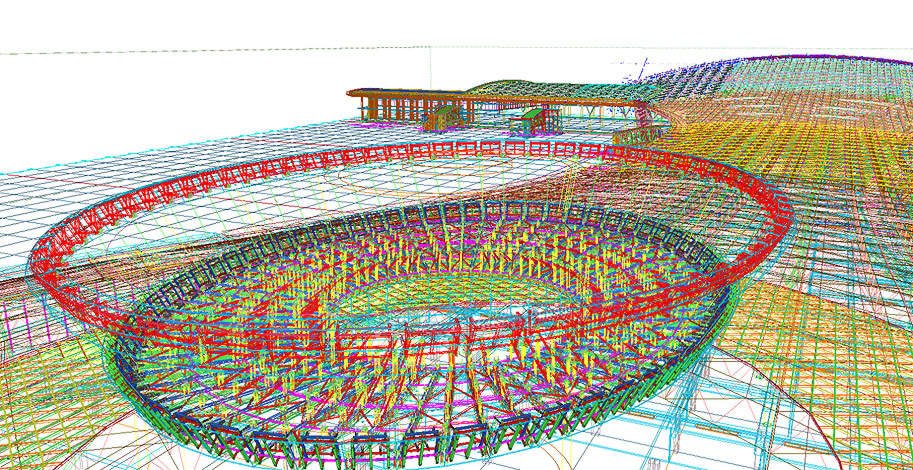

    Объемные металлоконструкции. Каркас.

    Чтобы избежать пересечений номеров деталей и сборок, следует вести сквозную нумерацию деталей в проекте .
    Маркировка каждый сборки уникальна и отображена на сборочных чертежах.

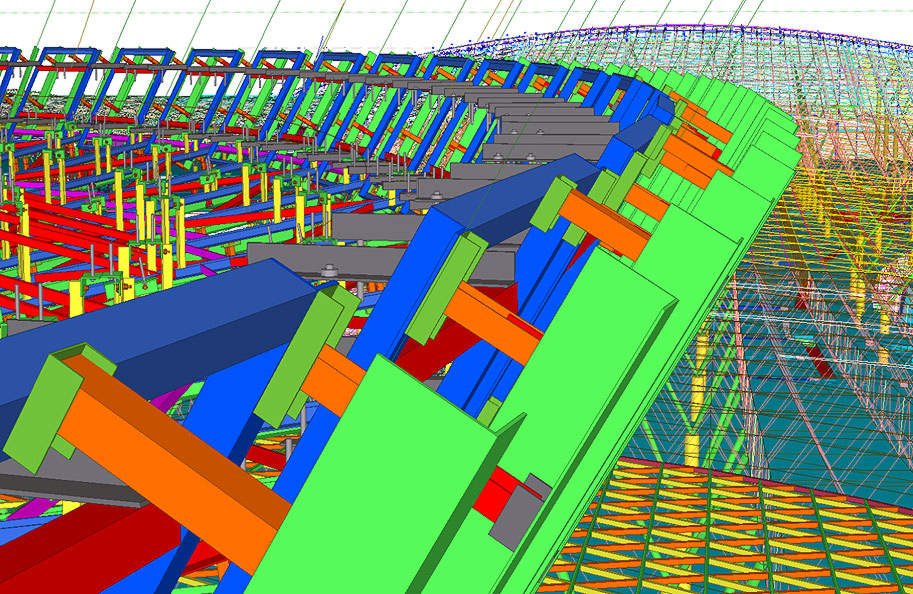

    Объемные металлические конструкции современного фасада.

    Высота сооружения около 10 метров, поэтому конструкции, поднятые для монтажа, должны быть изготовлены с высокой точностью, что должно позволить избежать проблем при монтаже.

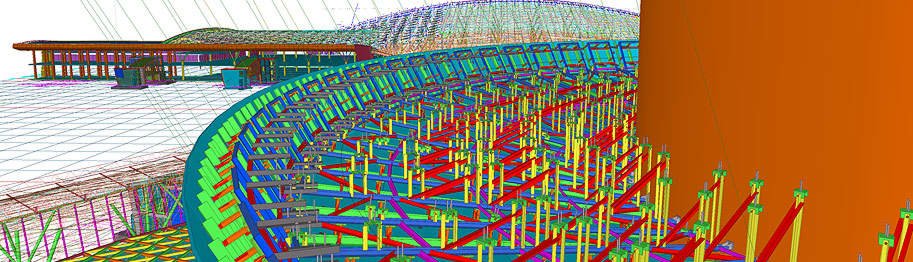

    Вентилируемый фасад и подконструкция. Вид в перспективе.

    Бетонные конструкции, к которым крепятся фермы, условно не показан.

    Вентилируемый фасад и подконструкция. Трехмерная модель

    Для достижения необходимой точности монтажа в проекте даны геодезические привязки для каждой отдельной фермы.

    Металлическая подконструкция – необходимая часть сложного фасада.

    Для сокращения количества типоразмеров деталей и упрощения изготовления сборок на заводе, а также производства и монтажа металлоконструкций была проведена оптимизация.
    С помощью Tekla Structures найдены все детали с разницей в 3 мм и обозначены одной позицией.
    Такая процедура занимает всего несколько минут.

    Разработка КМ. Подконструкция фасада.

    Часть конструкции может изменять свою геометрию для настройки. Разработана подсистема под облицовку.

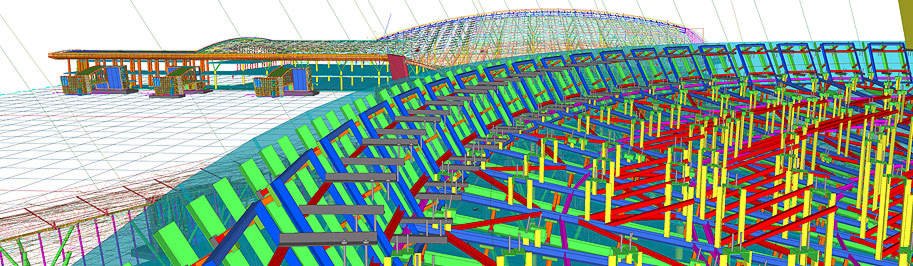

    Разработка КМ. Вентилируемый фасад.

    Большая производительность TeklaStructures дает возможность создавать и обрабатывать проекты, содержащие огромное деталей в одной модели.

    Вентфасад выглядит полупрозрачным

    Вид со стороны облицовки. Вентилируемый фасад выглядит полупрозрачным.
    На рисунке можно увидеть подсистему фасада, а также металлическую подконструкцию.

    Сложный вентфасад современного здания.

    Благодаря высокому профессионализму наших инженеров и использованию современного программного обеспечения затраты времени на данный проект составили всего 118 трудочасов (включая разработку КМ по архитектурным чертежам, согласование и изготовление КМД).
