Пример проектирования промышленного объекта

B данной статье разобран пример спроектированного нами промышленного комплекса, действующего на территории РФ.

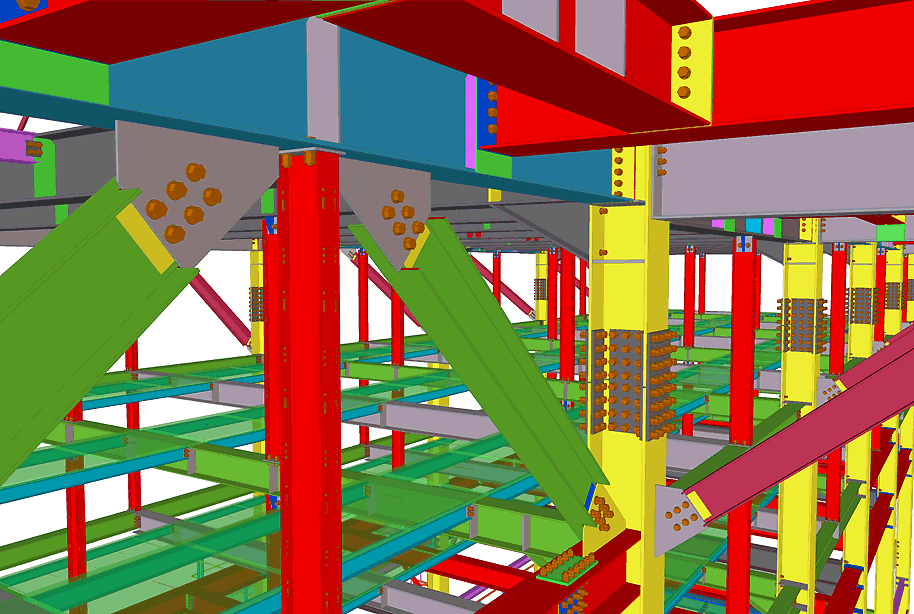

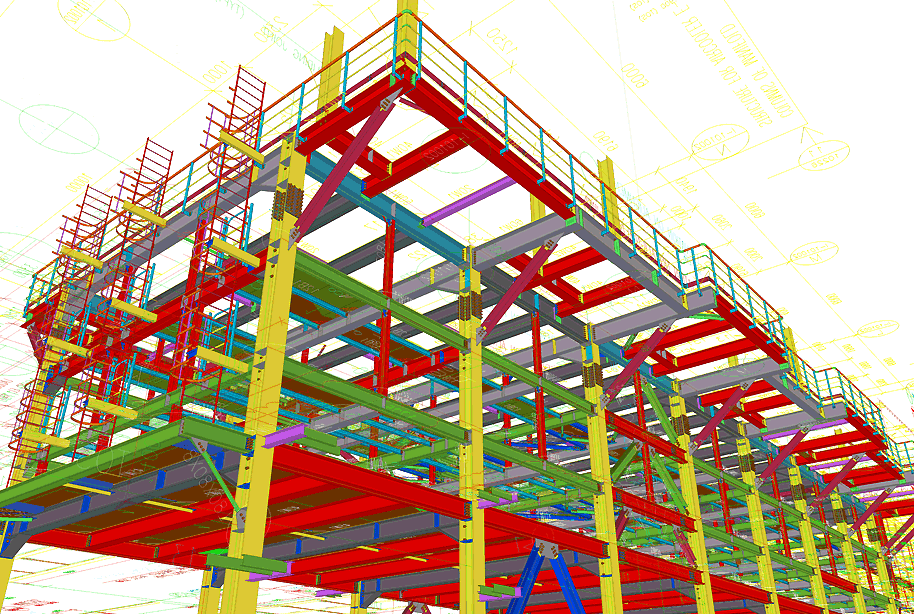

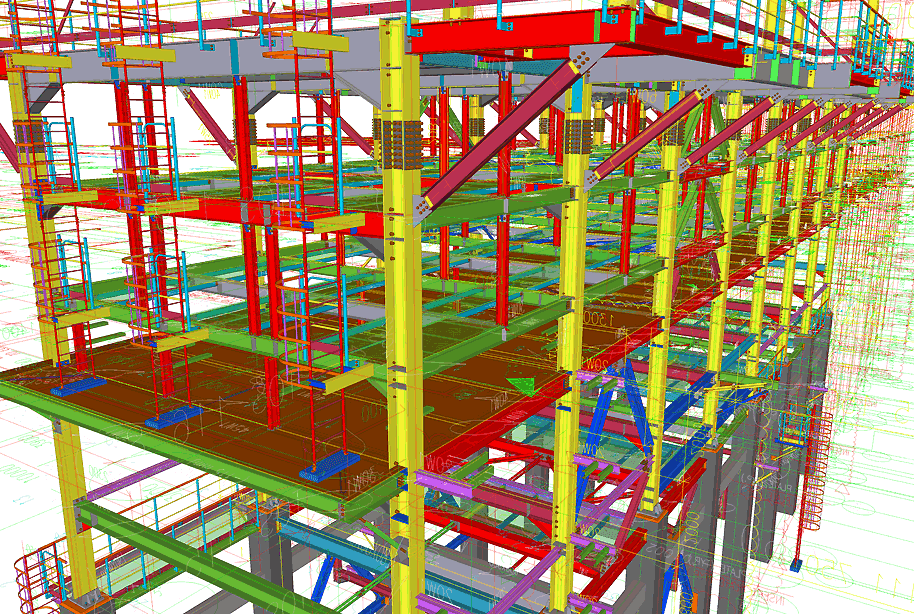

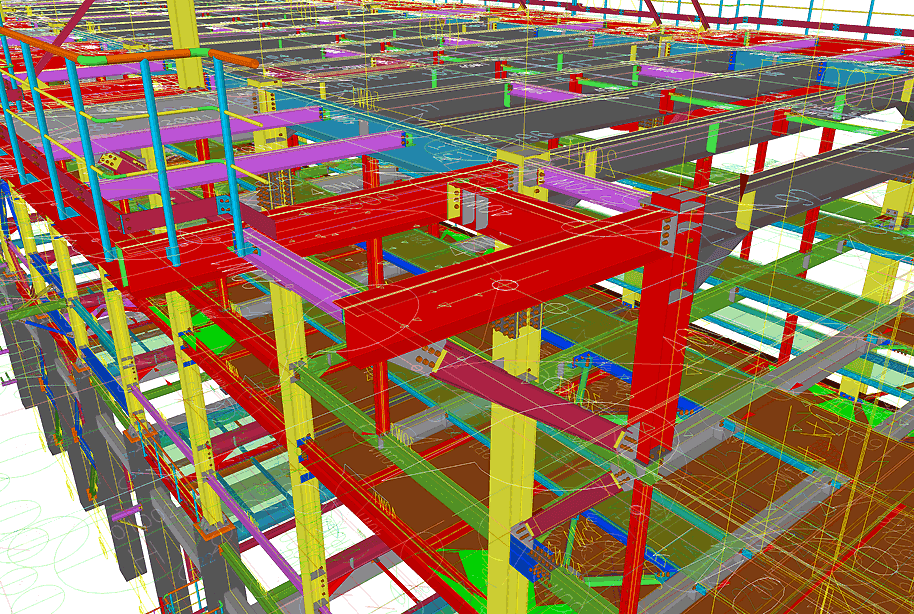

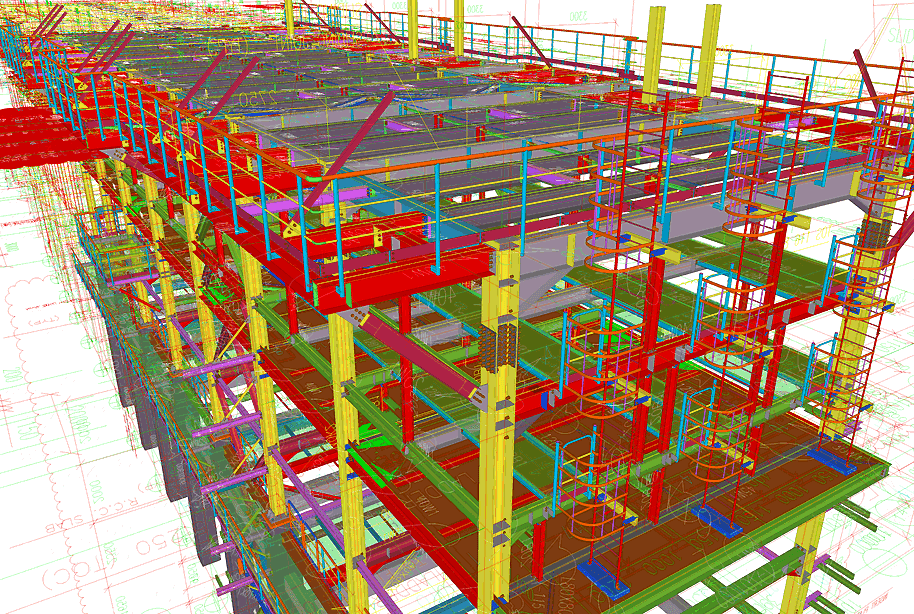

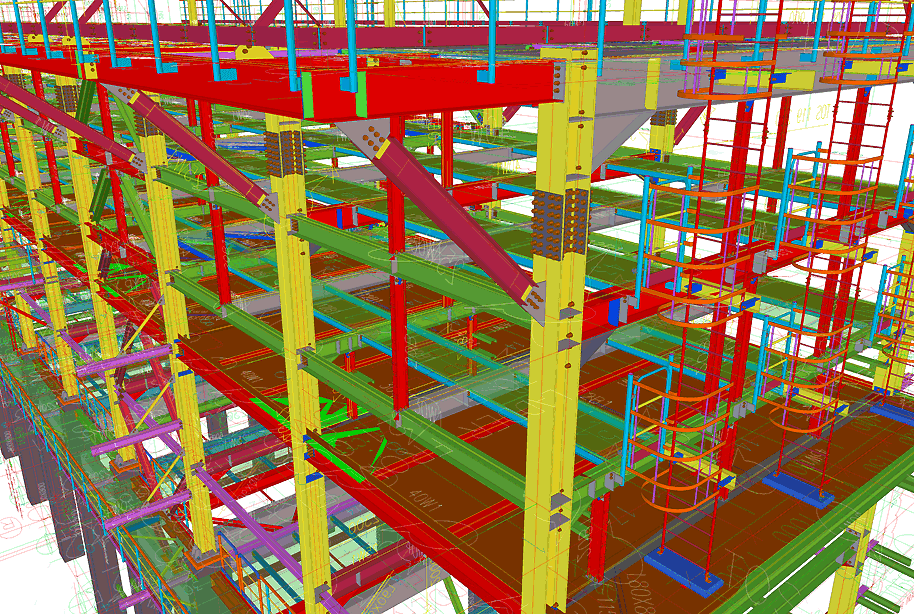

Разработка КМД химического завода.

Как оставить заявку на проектирование промышленного объекта

Оформить заявку можно по телефону 8 (495) 215 -07-79
Необходимо передать информацию о проекте и уточнить состав разрабатываемой документации по проекту.
В письме необходимо оставить контактные данные для оповещения о результатах оценки.
При необходимости менеджер нашей компании ответит на все интересующие вас вопросы и поможет определиться с составом необходимой документации.



Бесплатная оценка вашего проекта

    Перетащите файл сюда или Загрузите

    Состав проекта

    Состав проекта зависит от потребностей заказчика и от типа проектируемых конструкций.
    Ниже приведены наиболее часто разрабатываемые комплекты строительной документации.

    КМ – конструкции металлические. Расчетная и графическая часть.
    КМД- конструкции металлические деталировочные – документация, необходимая для завода-изготовителя.
    КЖ- конструкции железобетонные. Данный комплект содержит графическую и расчетную части конструкций железобетонных, в том числе фундаменты для стальных конструкций.
    ППР – проект производства работ. Комплект документации определяет последовательность и технологию монтажа с учетом минимальной стоимости работ.

    Разработка КМД химического завода.

    Срок проектирования промышленного объекта

    По преданной вами заявке на проектирование, изготовление или монтаж конструкций промышленного объекта производится оценка сроков выполнения работ.
    Сроки проектирования в первую очередь зависят от объема проектирования, состава проектируемой документации и особенностей конструктивных решений самого промышленного объекта.

    Стоимость проектирования промышленного объекта

    Стоимость проектирования промышленного проекта определяется в день подачи заявки.
    Непосредственная стоимость работ оценивается отдельно по каждому комплекту строительной документации.
    Менеджер нашей компании проинформирует вас о результатах оценки проектных работ и вышлет вам на электронную почту коммерческое предложение от нашей компании.

    Как выдается проект

    Все проекты выполняются в 3D формате. Выдача осуществляется в виде печатной копии и копии проекта в электронном виде.
    Заказчику предоставляется проектная документация в формате PDF и DWG, а также 3D модель в формате Autocad.
    К проектной документации могут прилагаться файлы с раскроем листового материала.
    Они необходимы для того, чтобы закупить необходимое количество листов стали определенной толщины и материала с учетом реального размещения на листе деталей и учетом отходов.

    Услуги, сопутствующие проектированию промышленного объекта

    - Изготовление металлоконструкций

    - Монтаж металлоконструкций

    Основные характеристики объекта

      • Общая площадь: 17,9 м*93 м = 1664 м2
      • Масса металлоконструкций: 591200 кг
      • Общее количество деталей:12810
      • Высота сооружения: 26,2 м
      • Назначение: Химический завод.
      • Документация: Разработка КМД по комплекту документации стадии КМ



      1. Разработка КМД балок. Префикс отправочной марки “В”.
      2. Разработка КМД колонн. Префикс отправочной марки “C”.
      3. Разработка КМД лестниц. Префикс отправочной марки “LA”.
      4. Разработка КМД ограждений. Префикс отправочной марки “H”.
      5. Разработка КМД настила. Префикс отправочной марки “G”.
      6. Разработка КМД вертикальных связей. Префикс отправочной марки “VB”.
      7. Разработка КМД горизонтальных связей. Префикс отправочной марки “HB”.
      8. Разработка КМД отдельных деталей, не фиксируемых заводской сваркой, но находящихся внутри одной сборки. Префикс детали “LE”.
      9. Разработка КМД монтажные схемы.



    Разработка КМД химического завода.

    О проекте

    Особенностью данного проекта являлось то, что сроки исполнения были минимальны и составляли всего 1 неделю.
    Документация выпускалась на английском языке. Оформление документации велось на основе зарубежных норм оформления проектной документации. Проект содержит более 670 типов соединений без учета зеркальных.
    Для данного проекта были разработаны автоматизированные таблицы спецификации металлов, таблицы отправочных марок, штампы чертежей, таблицы для чертежей сборок.
    Такой подход позволяет избежать случайных ошибок, которые могут возникать при ручном оформлении таблиц и спецификаций.

    Разработка КМД химического завода.

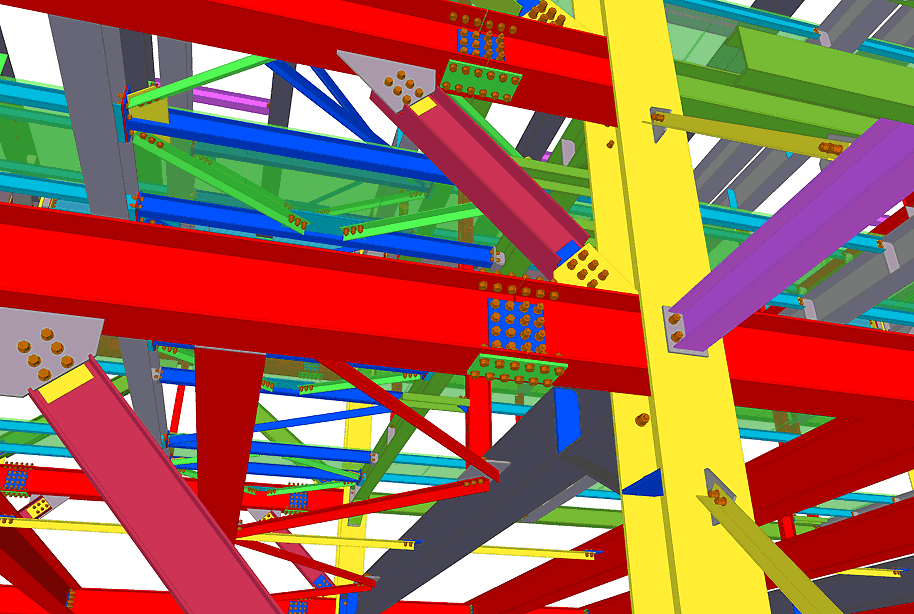

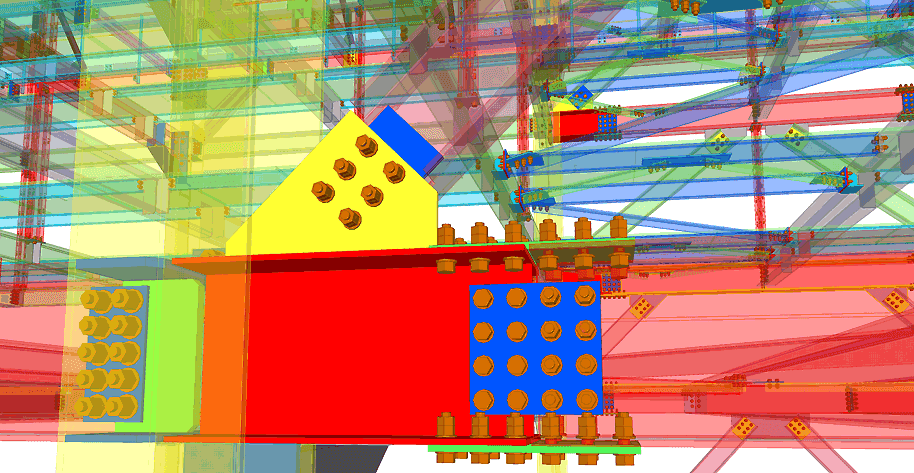

    1) Разработка КМД балок. Префикс отправочной марки “В”.

    Проект содержит большое количество балок разного сечения.
    Применяя при проектировании несущих конструкций обширный перечень проката, проектировщикам удается снизить общую массу металлоконструкции. Побочным эффектом такой оптимизации конструкции является увеличение количества разнообразных узлов, стыков между балками, а следовательно, усложнение конструкции. Из-за использования большого количества разнообразных узлов значительно возрастает и сложность разработки КМД.
    Также во время проектирования были обнаружены неточности разработки в комплекте документации стадии КМ (конструкции металлические).
    Каждая неточность или неясность, вытекающая из комплекта КМ, была самым тщательным образом обсуждена и согласована с заказчиком и фирмой-разработчиком комплекта КМ (Италия).

    Разработка КМД химического завода.

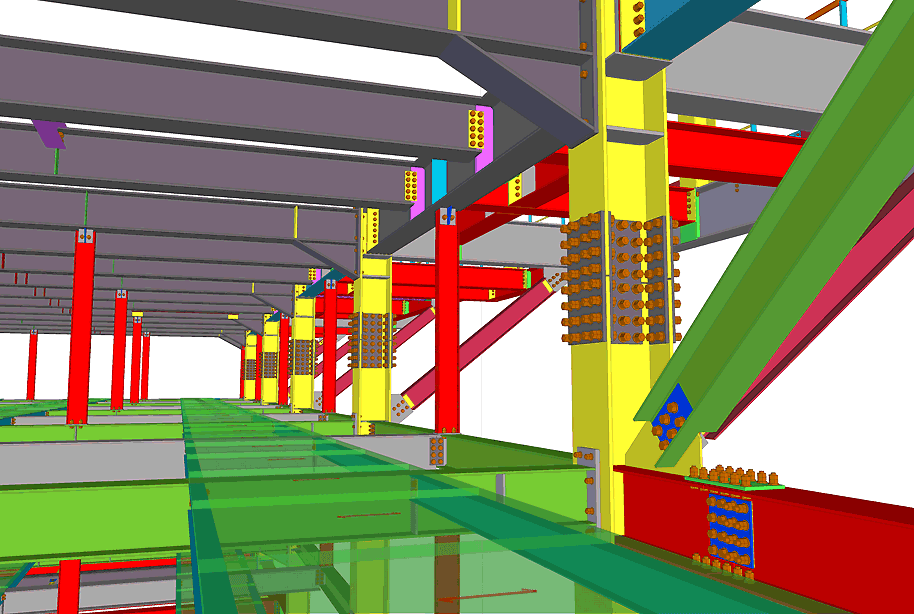

    2) Разработка КМД колонн. Префикс отправочной марки “C”.

    В данном проекте чертежи колонн отличались от чертежей балок только префиксом детали и таблицами для сборочных чертежей. Такая разница обусловлена требованиями заказчика.
    По условиям проектирования заказчик подсчитывал эффективную длину балки не по фактическому размеру, а по расстоянию от оси до оси, на которой находится балка.
    Чертежи колон размещены на листах формата А1. На чертежах каждой колонны находится от 25 до полусотни чертежей отдельных деталей с различной геометрией. Все детали со схожей геометрией обозначены одной позицией в спецификации, что стало возможно благодаря применяемым алгоритмам поиска деталей со схожей геометрией. Нумерация всех деталей сквозная. Каждая отличная деталь имеет свой уникальный номер.

    Разработка КМД химического завода.

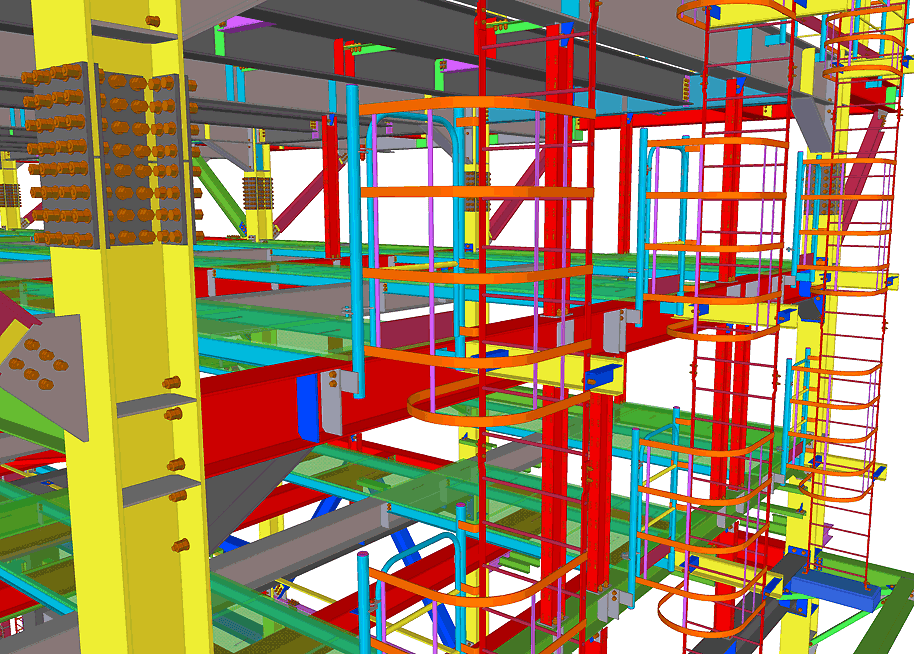

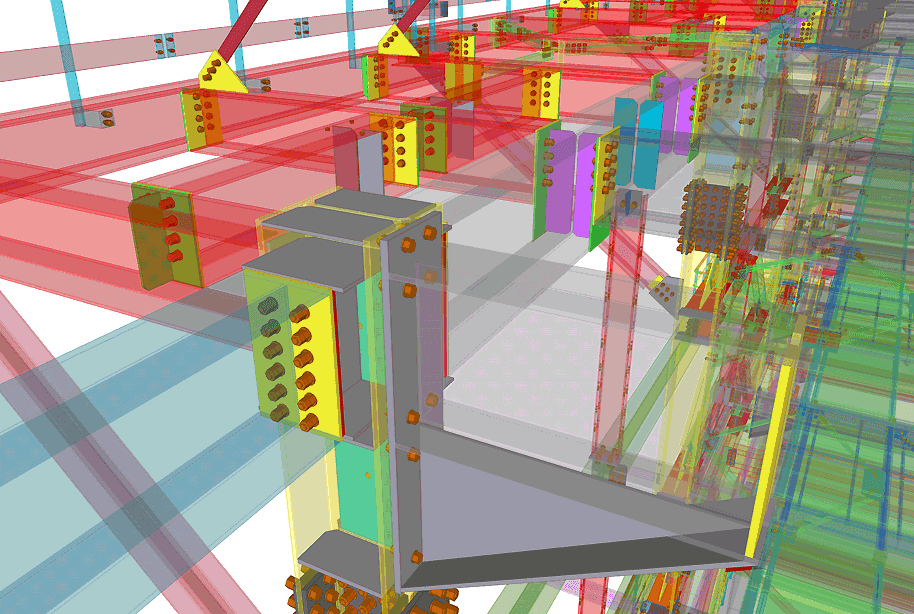

    3) Разработка КМД лестниц. Префикс детали “L”.

    На проектируемом объекте имеются лестницы 2 типов: с прямым и боковым выходом. В зависимости от длины пролета лестница крепится к направляющим разного профиля. Для пролетов менее 4000 мм в качестве направляющей используется полоса 50x10 мм . При длине пролета от 4000 мм до 6000 мм применяется уголок 60x80 мм. Для пролетов длиной свыше 6000 мм направляющая изготавливается из швеллера 120 мм. Крепление в нижней отметке лестницы производится к металлу или к бетону. От материала, к которому крепится лестница, зависит узел крепления.

    Разработка КМД химического завода.

    4) Разработка КМД настила. Префикс детали “Grating”.

    В проекте используется настил толщиной 30 мм. Обязательными требованиями заказчика при разработке КМД являлась детальная проработка настила. Это обусловлено технологией сборки. На монтаж настил привозят с готовой геометрией и приваренными в случае необходимости бортиками. Сварка по условиям технологии допускается только заводская. Расположение бортиков для каждой части настила уникально.

    Разработка КМД химического завода.

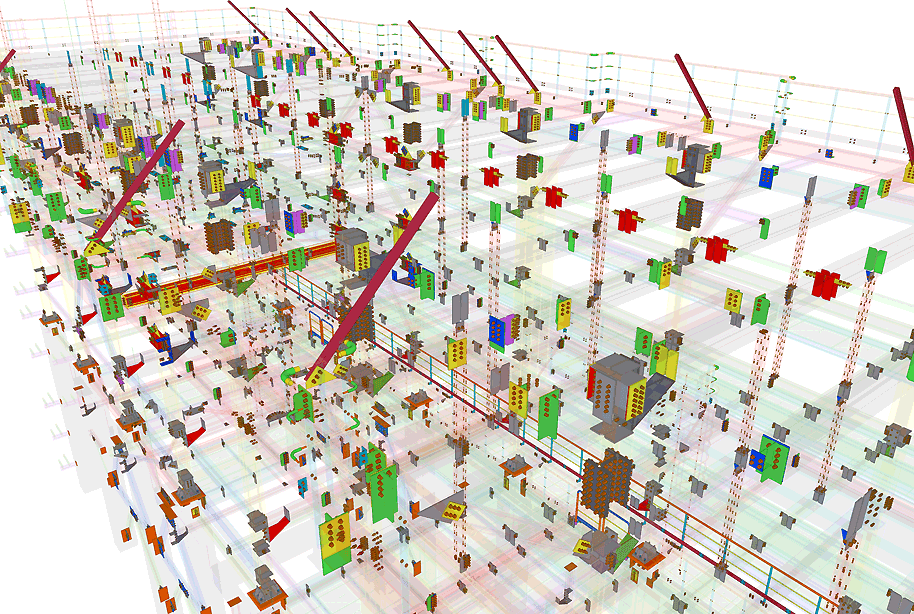

    5) Разработка КМД монтажные схемы.

    На монтажных схемах указаны номера сборок и их расположение на объекте.
    Привязки к высотным отметкам не требуются, так как необходимая их часть есть в разделе документации КМ (конструкции металлические), сборка осуществляется на болтах.
    Все сборки поступают на стройку уже в собранном виде и готовы к монтажу. Каждая сборка имеет свой уникальный номер и префикс сборки.
    Название написано на каждой сборке влагостойкой краской согласно разработанному КМД.
