Сообщение ZMK » 28 дек 2011, 05:47

Выкладываем свои объекты(pic's) с описанием, тоннаж, чел\часов, кол-во марок.

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2648
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Галерея работ пользователей Tekla Structures

Сообщение Таран Д. А. » 28 дек 2011, 15:00

Выделю место на FTP если кто-то даст модели.

Letranger
Сообщения: 25
Регистрация: 11 янв 2012, 08:27
Контактная информация:

Re: Галерея работ пользователей Tekla Structures

Сообщение Letranger » 13 янв 2012, 10:12

текла 007.JPG

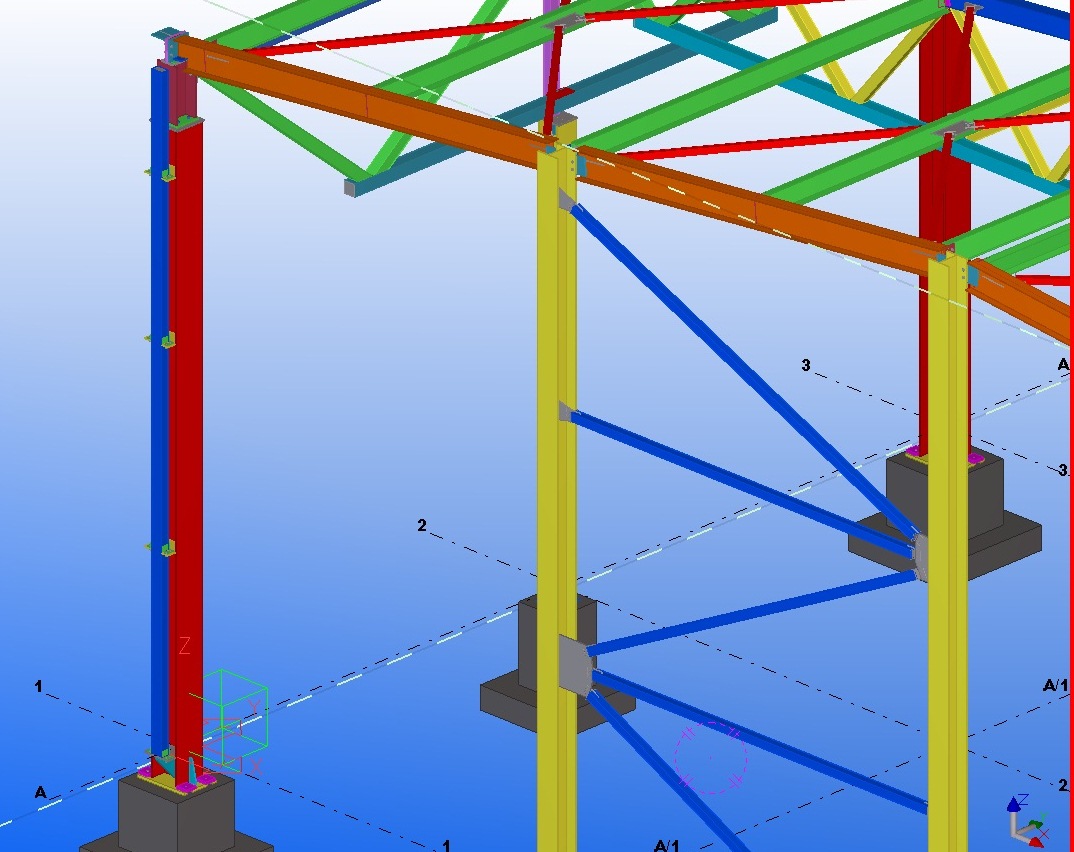

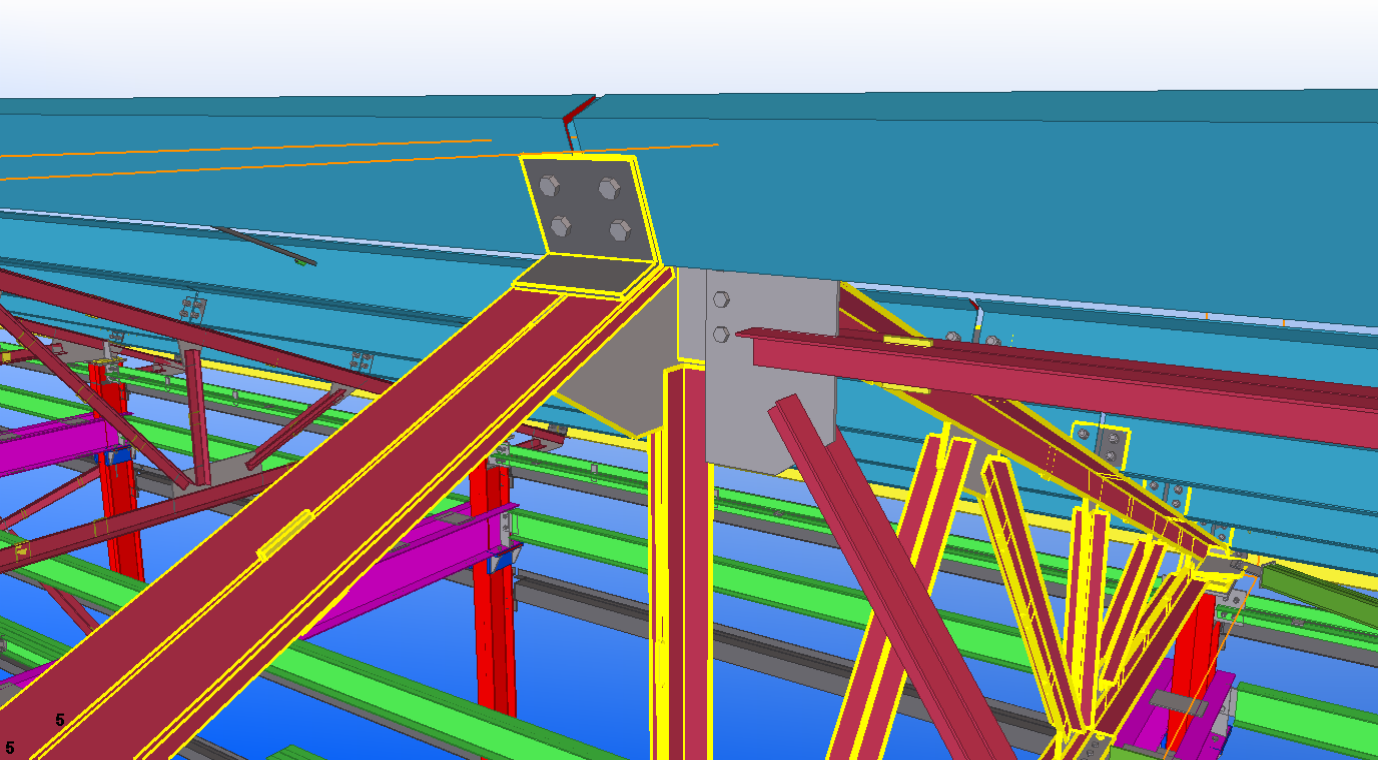

Первое сооружение в TS. Осваивал базовый функционал проги на нем.
Магистралка 05.JPG
мое первое здание в TS. Очень много было тупой работы которую не было времени автоматизировать.

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2648
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Галерея работ пользователей Tekla Structures

Сообщение Таран Д. А. » 13 янв 2012, 14:20

Если есть возмоность присылай саму модель! :)

gad
Сообщения: 7
Регистрация: 14 янв 2012, 19:57

Re: Галерея работ пользователей Tekla Structures

Сообщение gad » 14 янв 2012, 20:34

To Letranger.
А не могли бы указать тоннаж, чел\часов, кол-во марок?

Аватара пользователя
ZMK
Сообщения: 184
Регистрация: 06 дек 2011, 05:34

Re: Галерея работ пользователей Tekla Structures

Сообщение ZMK » 14 янв 2012, 20:38

http://www.oksshs.ru/objects/obogat_fab ... &object=37 внизу видео, сайт сделан коряво...ИМХО

Letranger
Сообщения: 25
Регистрация: 11 янв 2012, 08:27
Контактная информация:

Re: Галерея работ пользователей Tekla Structures

Сообщение Letranger » 17 янв 2012, 15:48

Таран Д. А. писал(а):Если есть возмоность присылай саму модель! :)
Есть три модельки. Две картинки в этой ветки уже показывал. Третья - деревянная крыша жилого коттеджа. Папки с моделями общим весом 35 метров. Куда выкладывать и как?

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2648
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Галерея работ пользователей Tekla Structures

Сообщение Таран Д. А. » 17 янв 2012, 16:27

Давай мне на почту wildomen@mail.ru
Я опубликую в совбодный доступ

Letranger
Сообщения: 25
Регистрация: 11 янв 2012, 08:27
Контактная информация:

Re: Галерея работ пользователей Tekla Structures

Сообщение Letranger » 18 янв 2012, 09:58

gad писал(а):To Letranger.
А не могли бы указать тоннаж, чел\часов, кол-во марок?

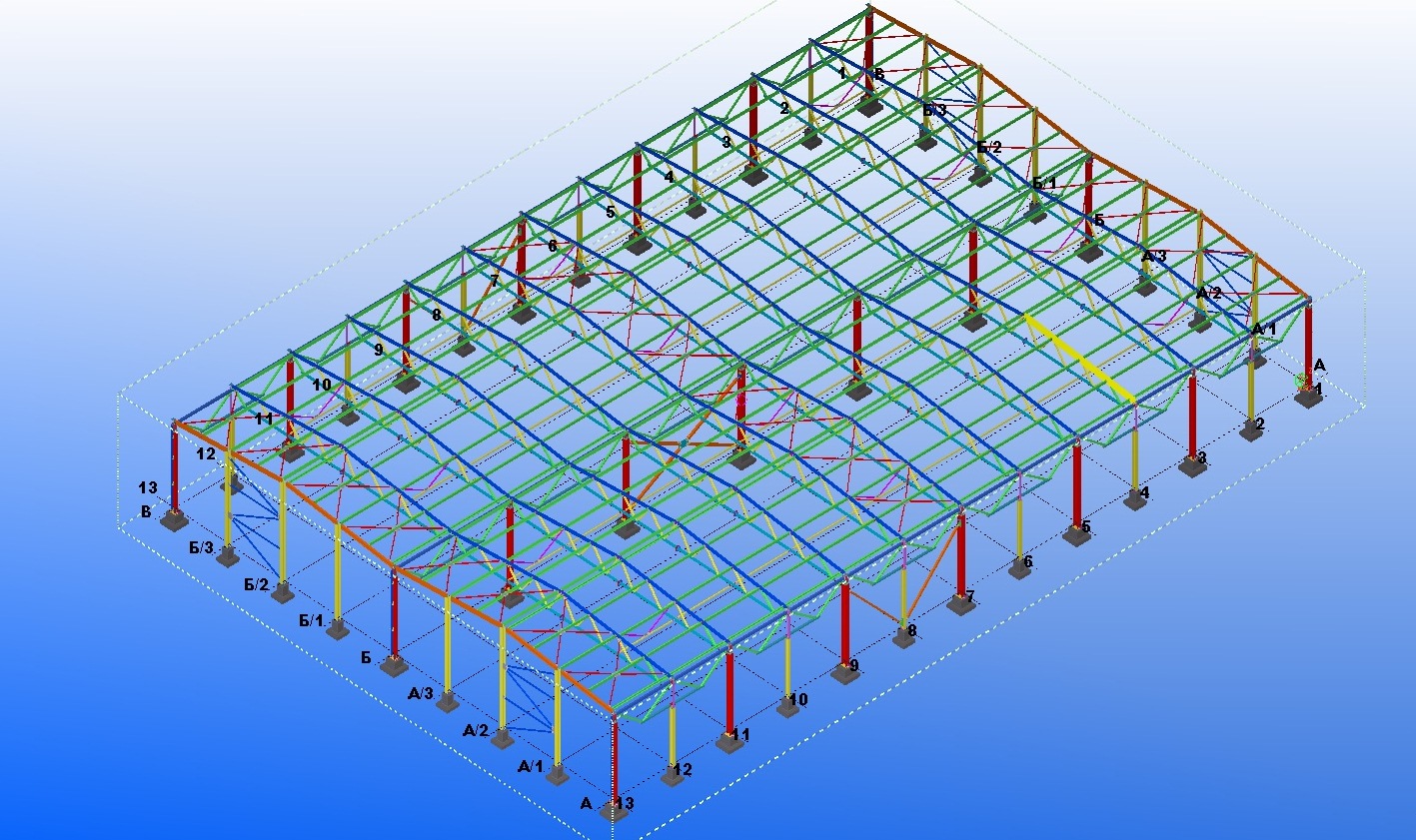

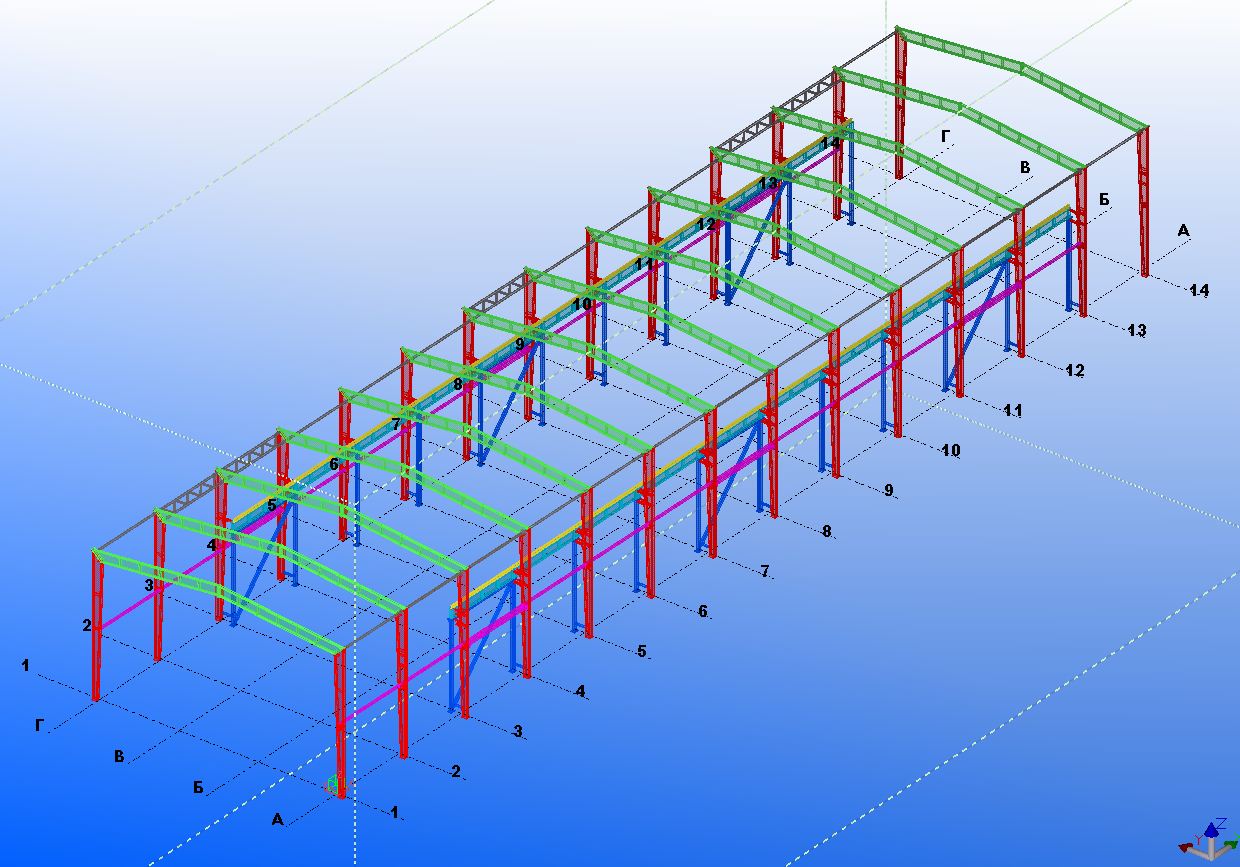

1) Здание каркасное, основано на серии Унимак Р-1. Тоннаж общий 77т. Это без прогонов стеновых. С человеко часами сложнее так как я его и в акаде рисовал и в текле и в разное время. А при прорисовки в текле пользовался акадовскими эскизами как подложкой. время на создание модели в Текле порядка 5 рабочих дней. Чертежи очень сырые получились и делались только для презентации программы и ее возможностей перед начальством. Их использовать в работе конечно нельзя. Модельку скинул, может быть кому-то будет полезна.

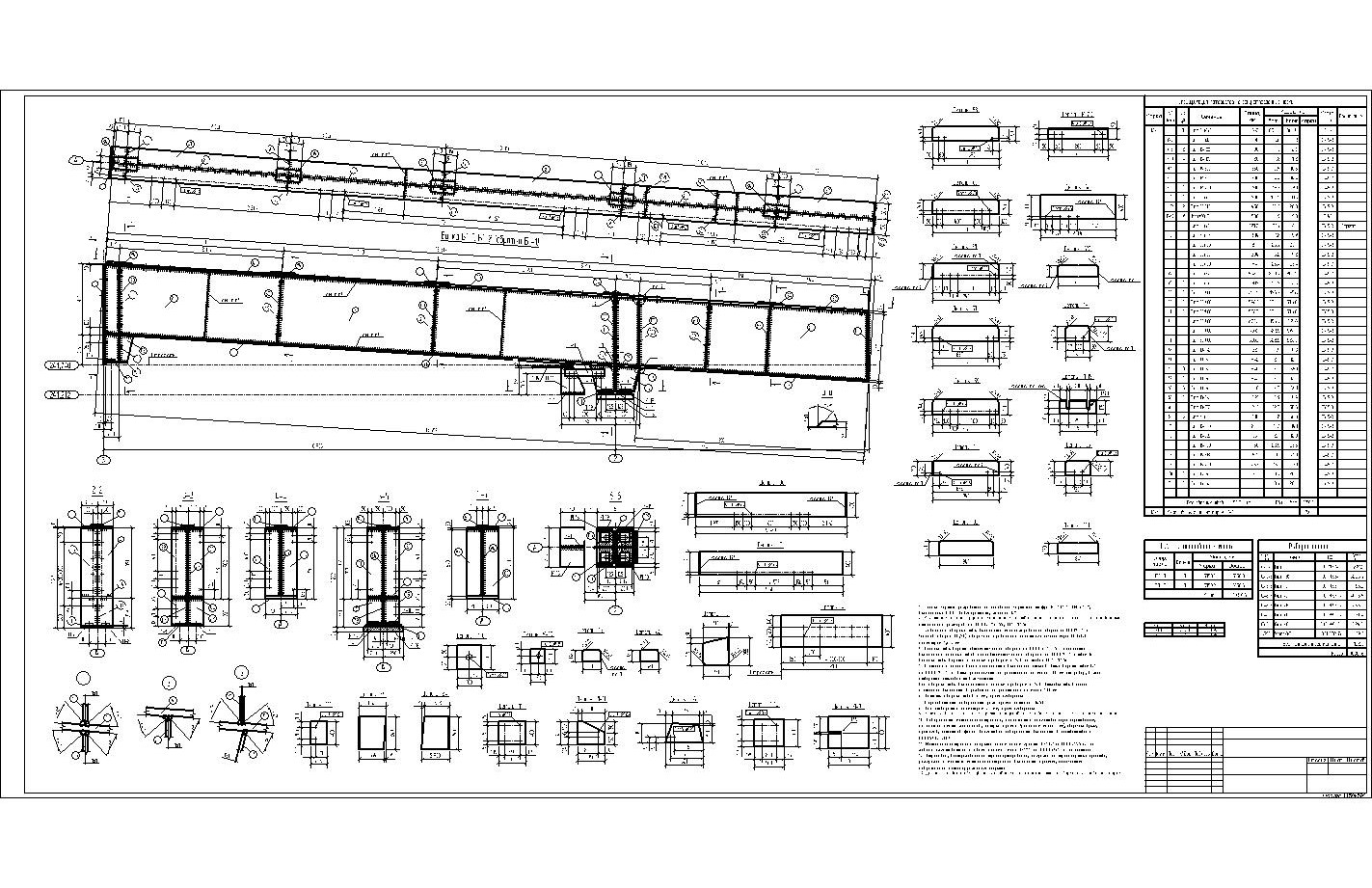

2) Постамент попроще на модельку ушло дня три. Чертежи с него также делались под презентацию и на полноценный и законченный вид не претендуют. 18,38Т - общий вес металла. Дня три ушло на модель.

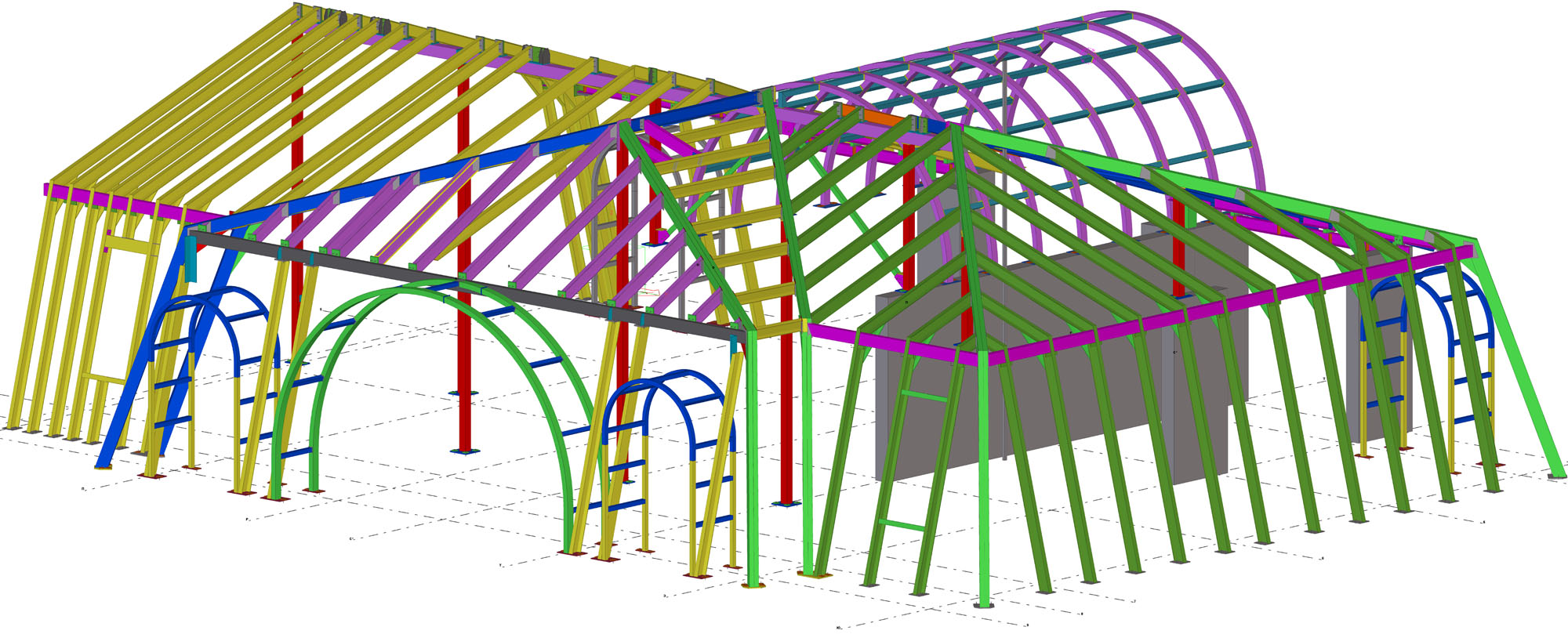

3) Крыша деревянная. Общий объем каркаса деревянного примерно 6 кубов, с настилами и обрешеткой почти 8 кубов. Модель создавалась дня три. Чертежи опять же косые, кривые, но за-то объем дерева и узлы в 3Д очень удобно было делать и показывать подрядчику. Картинки почему-то не крепятся последние два дня у меня. Модельку так же на почту скинул "Тарану".

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2648
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Галерея работ пользователей Tekla Structures

Сообщение Таран Д. А. » 18 янв 2012, 11:43

Файлы получил постараюсь оформить на сайте на выходных.

Айдар
Сообщения: 230
Регистрация: 06 дек 2011, 22:23
Контактная информация:

Re: Галерея работ пользователей Tekla Structures

Сообщение Айдар » 24 июн 2012, 10:32

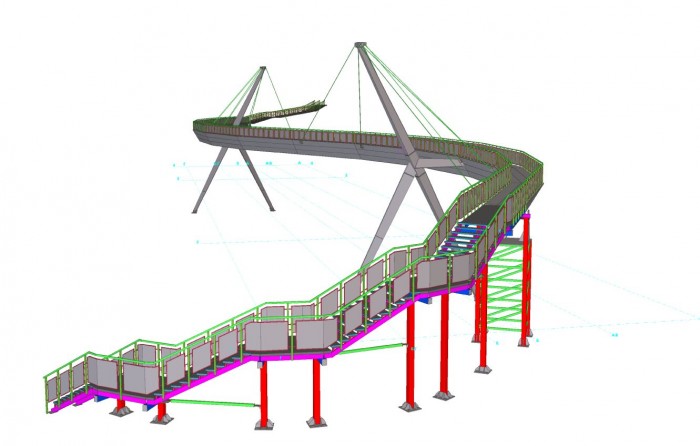

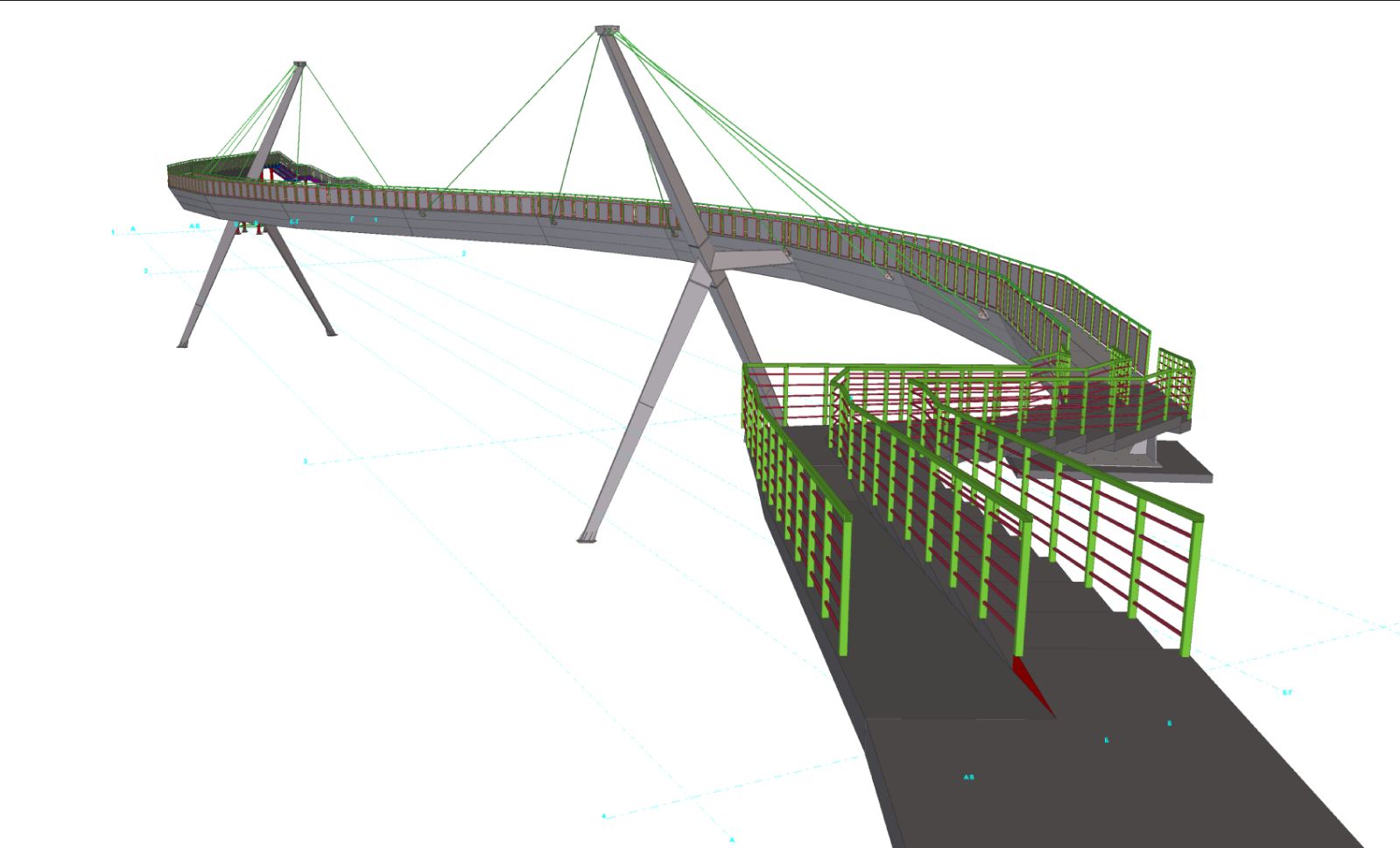

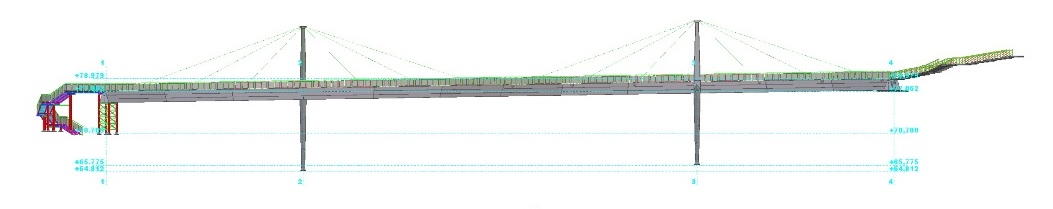

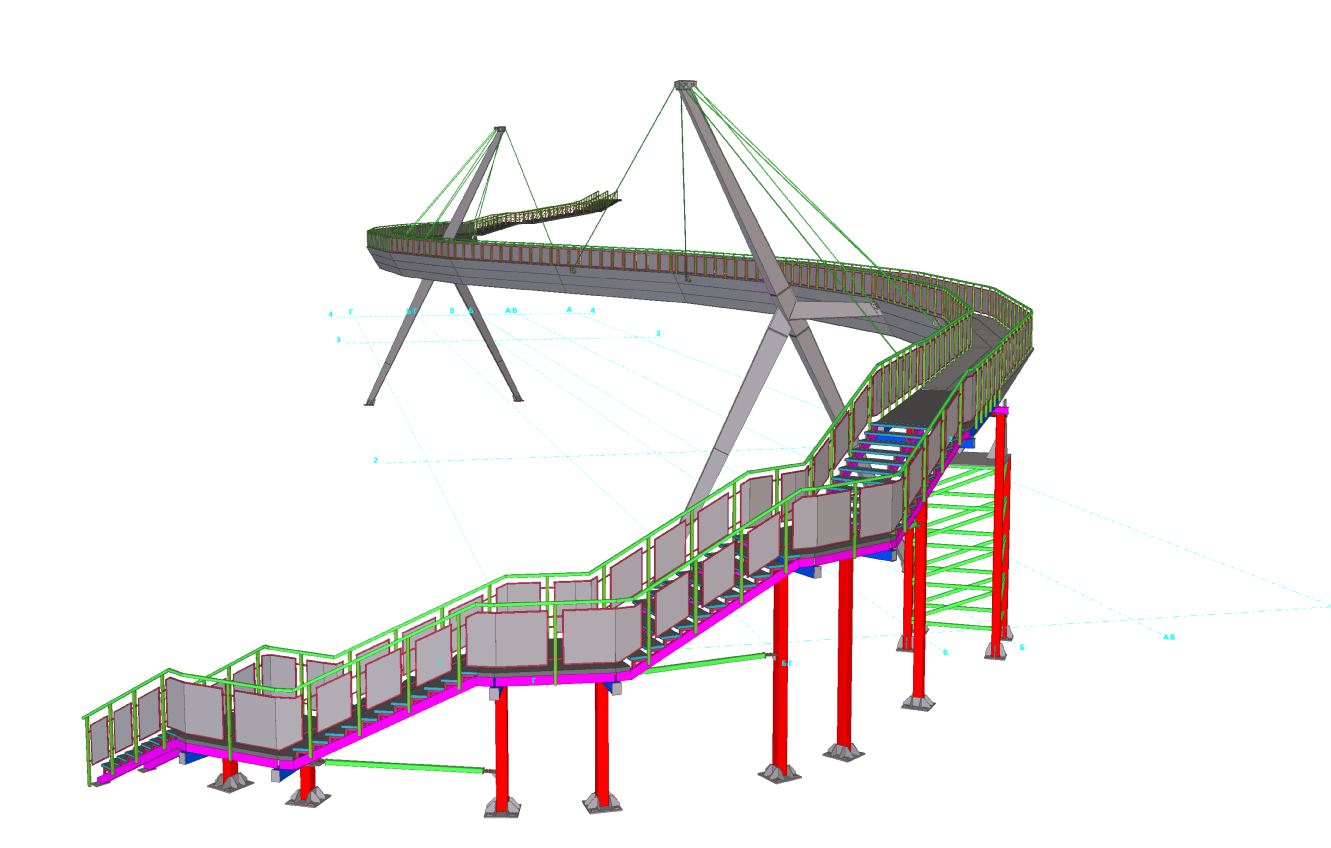

Вантовый пешеходный мост
Вложения
Последний раз редактировалось Айдар 24 июн 2012, 13:19, всего редактировалось 1 раз.


Аватара пользователя
vladimir_a
Сообщения: 600
Регистрация: 07 дек 2011, 21:22

Re: Галерея работ пользователей Tekla Structures

Сообщение vladimir_a » 10 июл 2012, 10:17

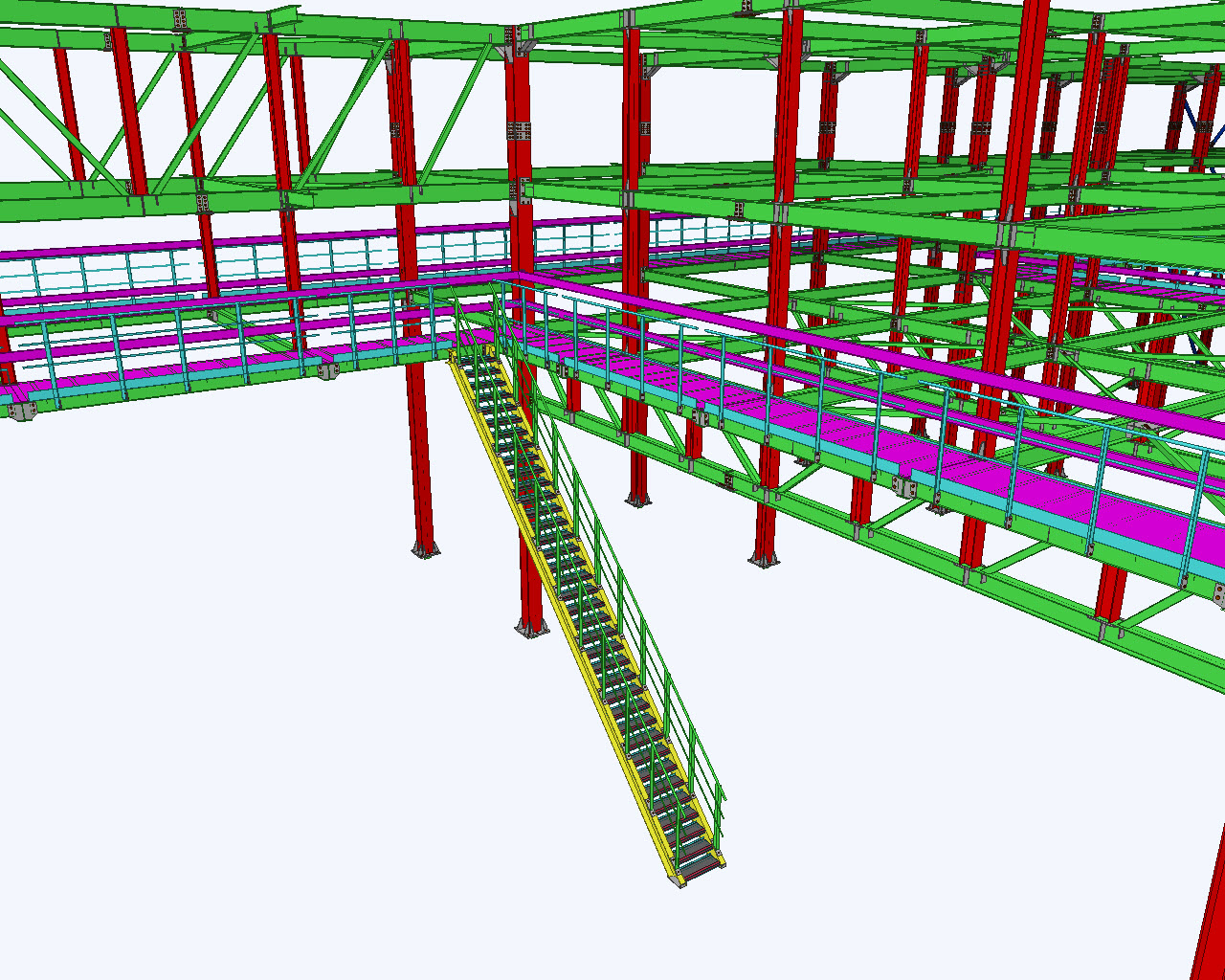

Жилой корпус
Площадь- 4466 кв.м
Вес- 146 т
Вложения
Последний раз редактировалось vladimir_a 17 июл 2012, 19:41, всего редактировалось 1 раз.

Alex
Сообщения: 236
Регистрация: 01 дек 2011, 09:23
Контактная информация:

Re: Галерея работ пользователей Tekla Structures

Сообщение Alex » 10 июл 2012, 11:27

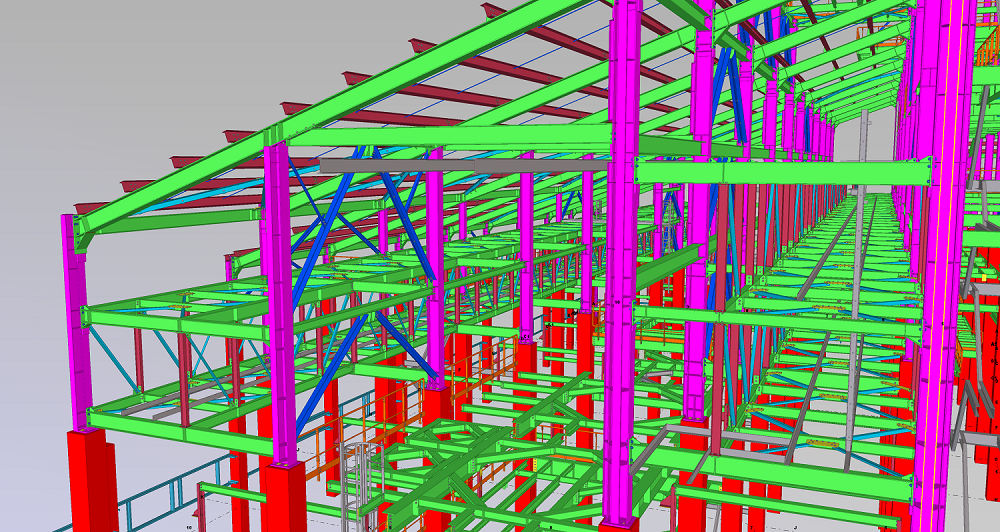

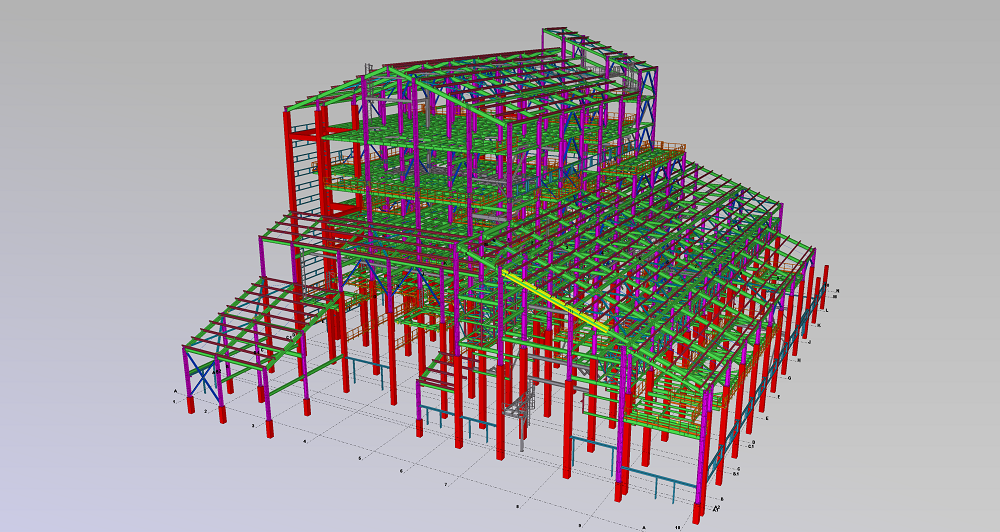

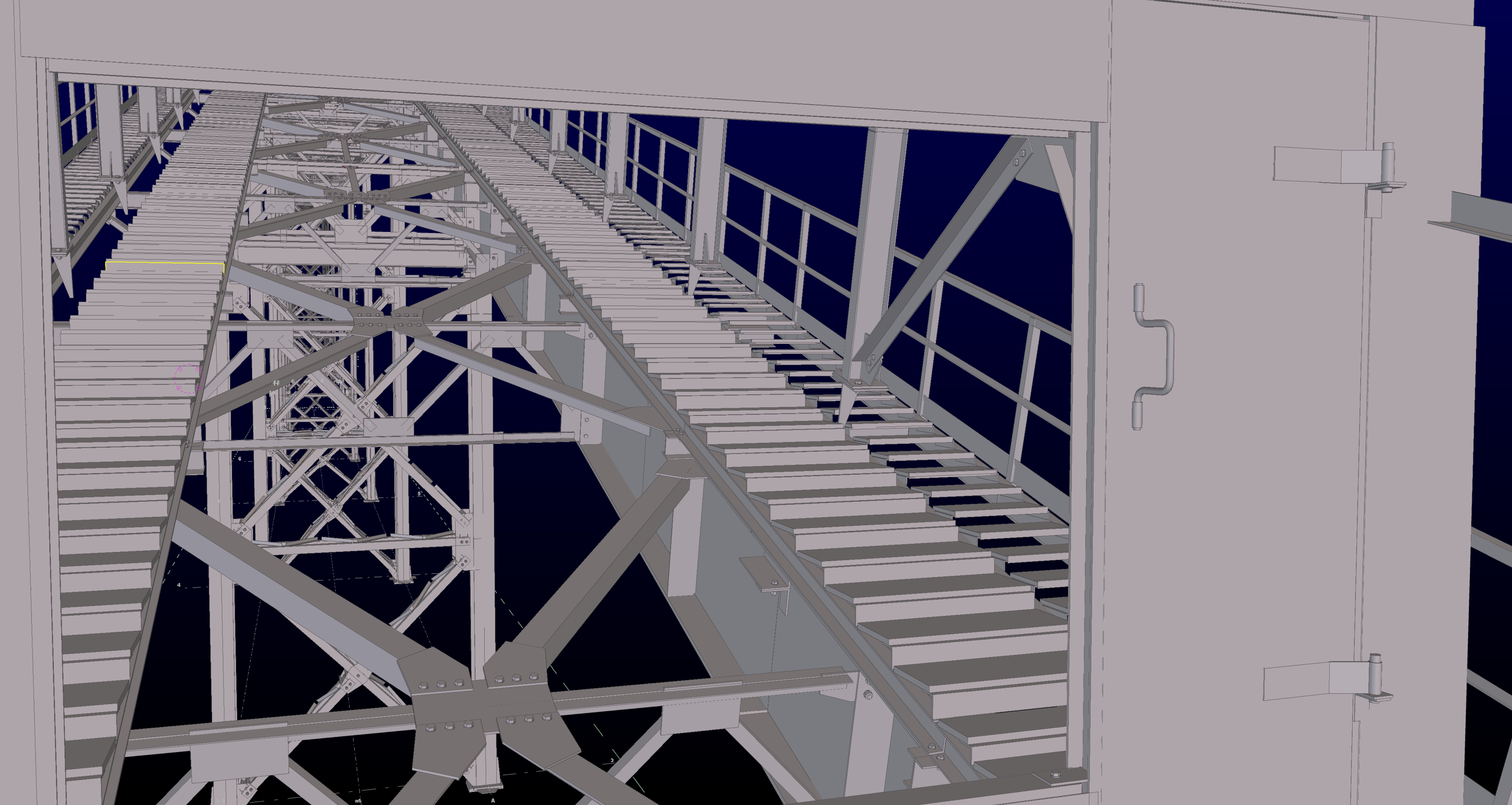

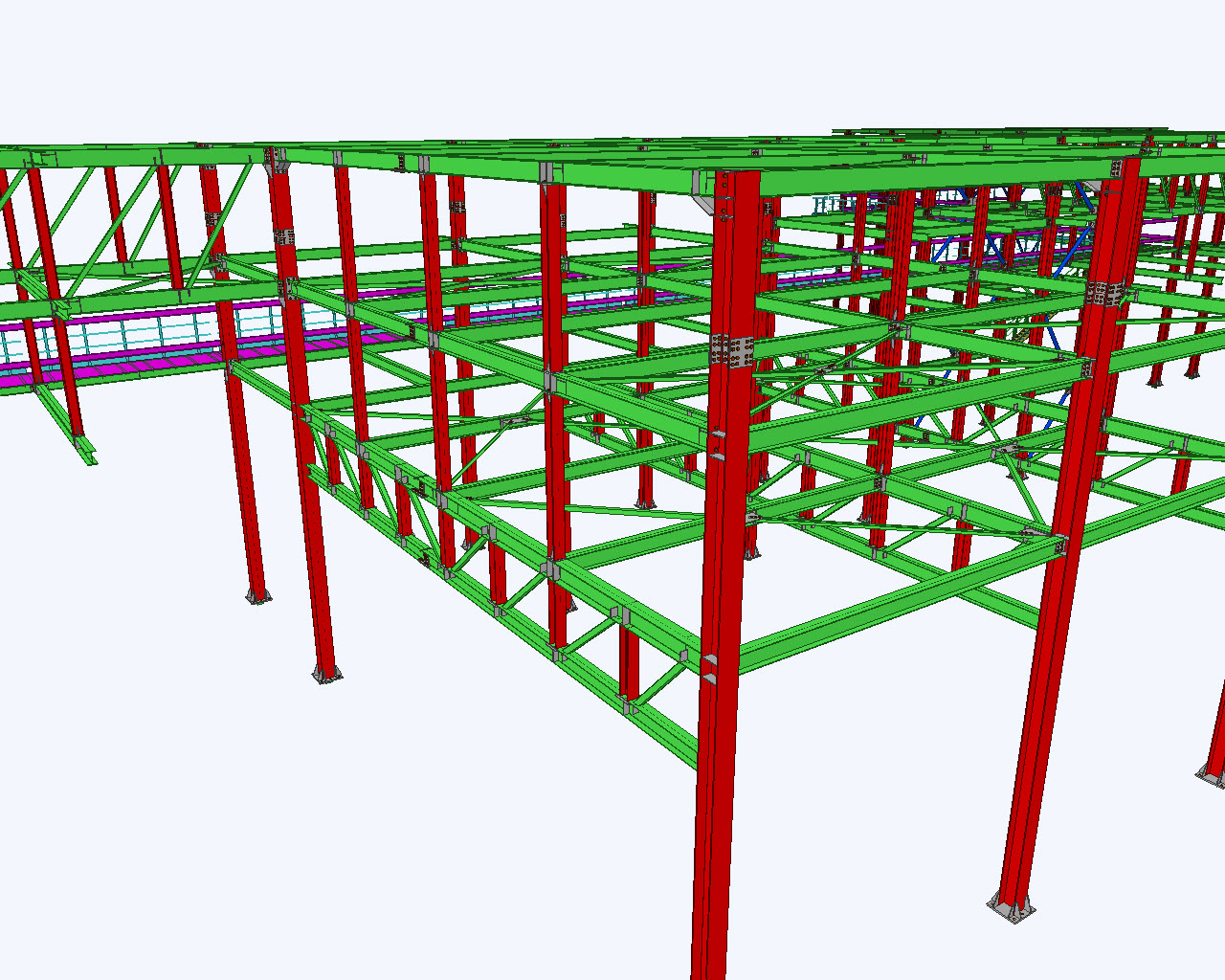

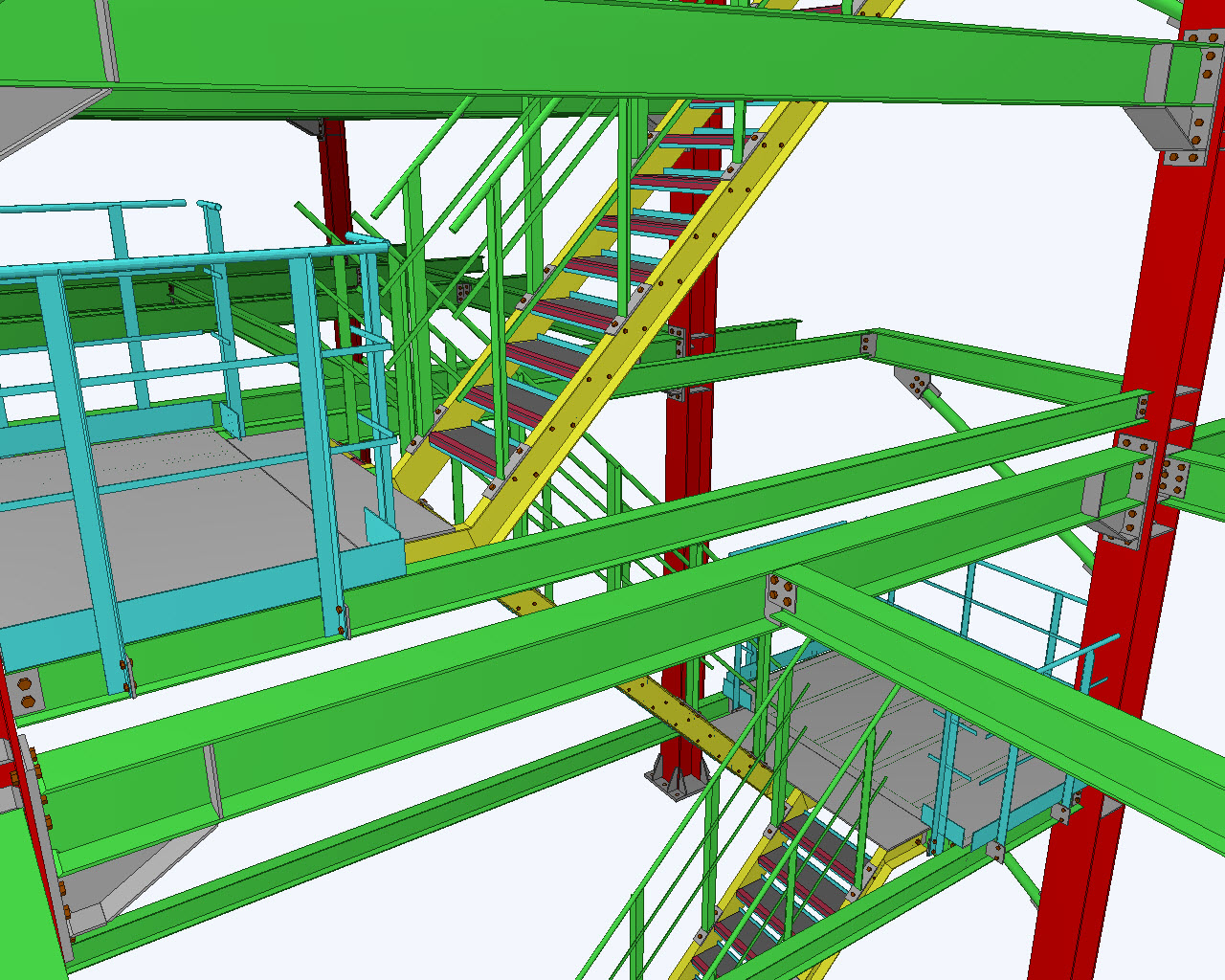

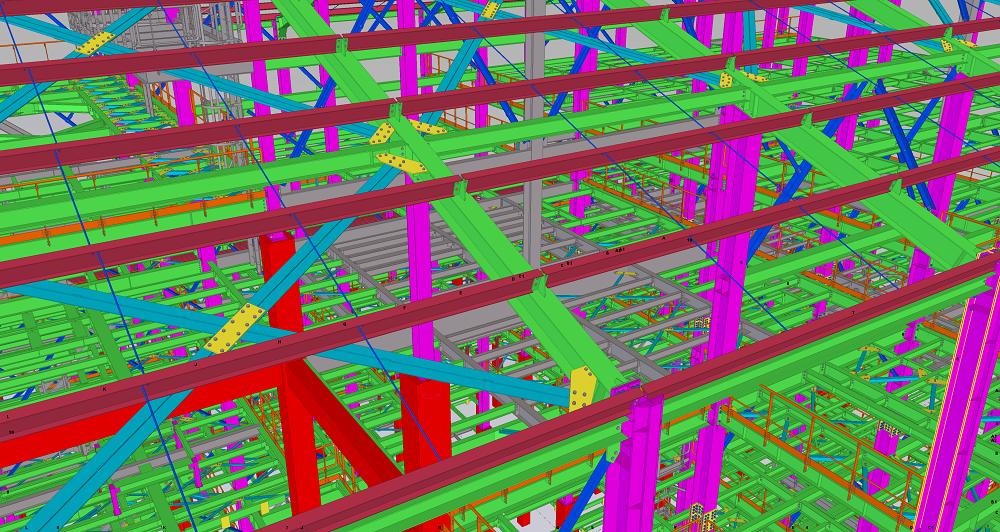

Вот еще здание,
примерно 1300 тон,
3500 чертежей сборок
3100 отдельных деталей
Вложения
Администратор Topengineer.ru 8 (495) 215-07-79 (офис) ; 8 (925) 755-9316 (сот.); Skype: perezhog
Разработка КМД | Разработка КМ | Обучение Tekla Structures

Владимир Шнейдер
Сообщения: 285
Регистрация: 03 фев 2012, 17:29
Откуда: Днепропетровск

Re: Галерея работ пользователей Tekla Structures

Сообщение Владимир Шнейдер » 10 июл 2012, 18:54

Алексей, сколько времени ушло на такой объект? Выдавали все сразу или по частям?

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2648
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Галерея работ пользователей Tekla Structures

Сообщение Таран Д. А. » 11 июл 2012, 09:46

Владимир Шнейдер писал(а):Алексей, сколько времени ушло на такой объект? Выдавали все сразу или по частям?
Через 2 недели будет статья по этому проекту. (весь топинженер обновится)

Alex
Сообщения: 236
Регистрация: 01 дек 2011, 09:23
Контактная информация:

Re: Галерея работ пользователей Tekla Structures

Сообщение Alex » 11 июл 2012, 11:46

Объект делали по 5 стадиям.
соответственно было 5 выдачей.
По времени ориентировочно 3 месяца если не брать бюрократические нюансы.

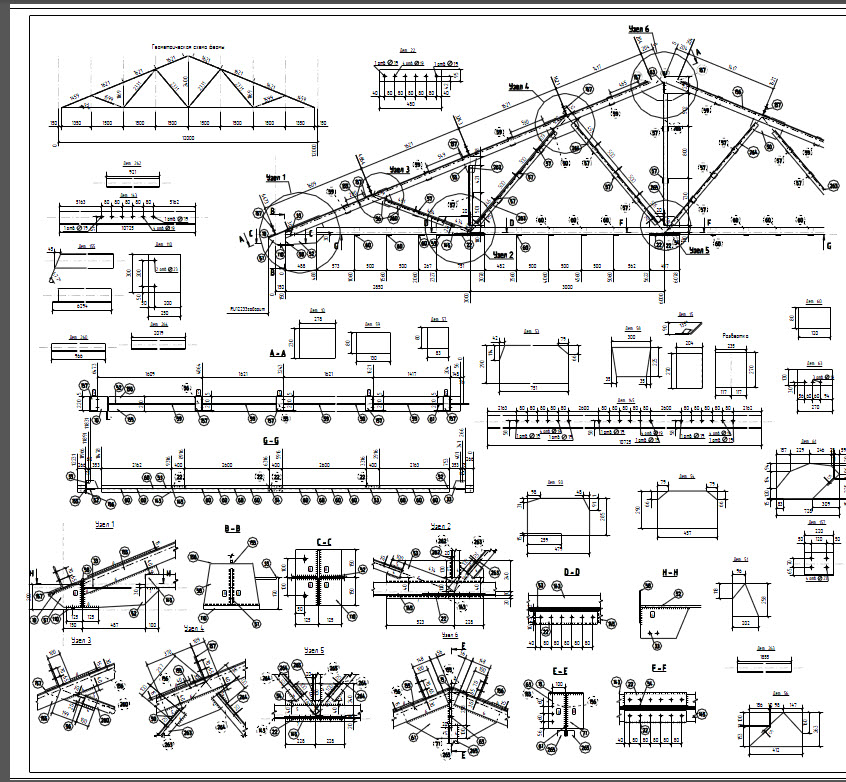

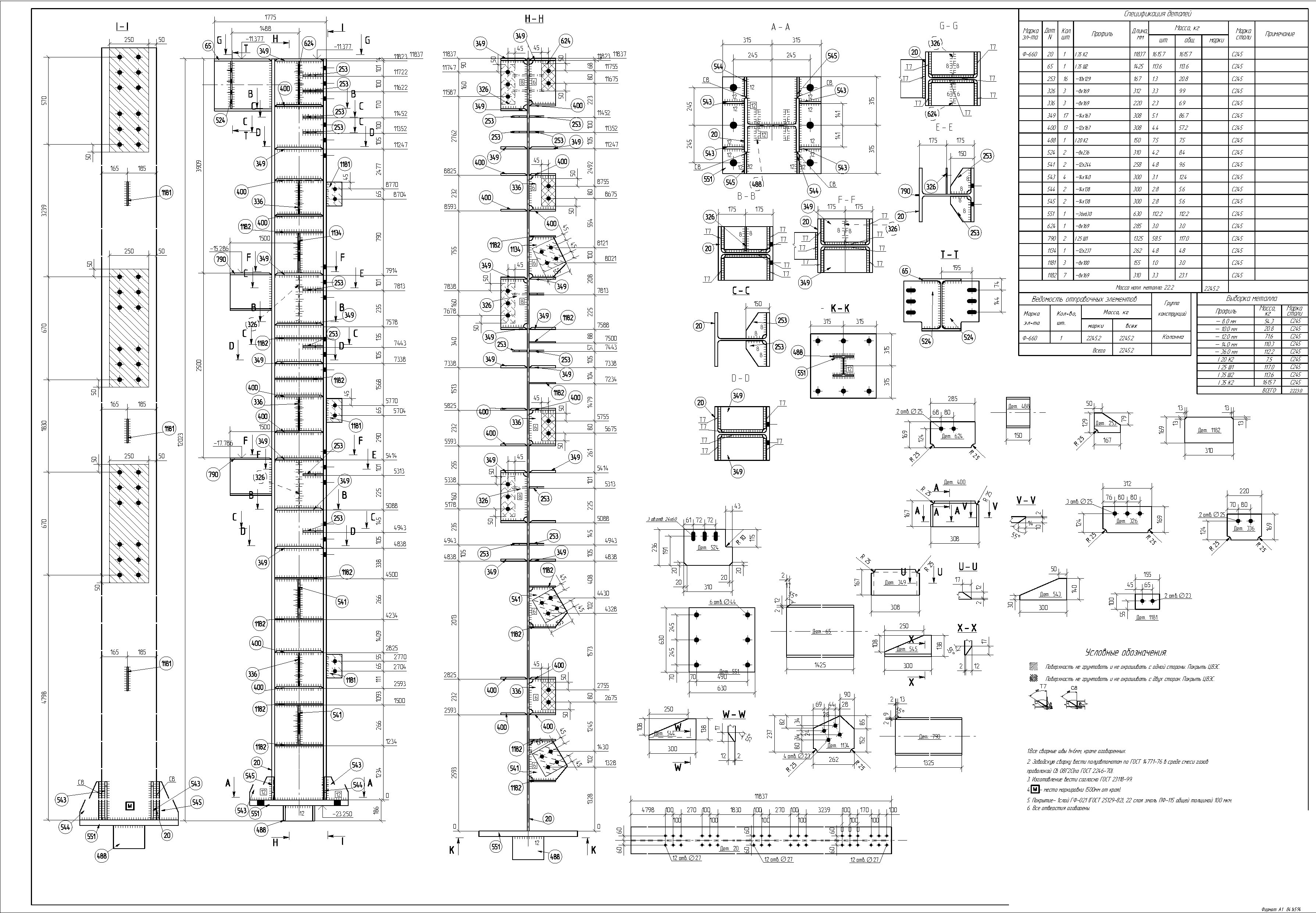

пример чертежиков прилагаю
Вложения
Администратор Topengineer.ru 8 (495) 215-07-79 (офис) ; 8 (925) 755-9316 (сот.); Skype: perezhog
Разработка КМД | Разработка КМ | Обучение Tekla Structures

Аватара пользователя
Stanislav
Сообщения: 72
Регистрация: 15 дек 2011, 14:28
Откуда: Белгород

Re: Галерея работ пользователей Tekla Structures

Сообщение Stanislav » 11 июл 2012, 15:34

Красиво. :) А можно попросить первую картинку (snap_004.png) в хорошем качестве? На рабочий стол хочу(широкоформат 24"))) :)

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2648
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Галерея работ пользователей Tekla Structures

Сообщение Таран Д. А. » 11 июл 2012, 15:40

Подготовим wallpaper с темами теклы :)

Айдар
Сообщения: 230
Регистрация: 06 дек 2011, 22:23
Контактная информация:

Re: Галерея работ пользователей Tekla Structures

Сообщение Айдар » 17 июл 2012, 22:13

косвенно сталкивался с этим объектом, на сколько технический сложно моделировать и генерировать такой заказ, какие системные требования требует для нормальной работы, оно?

Denis
Сообщения: 97
Регистрация: 09 июл 2012, 15:22
Откуда: Москва

Re: Галерея работ пользователей Tekla Structures

Сообщение Denis » 08 фев 2013, 10:14

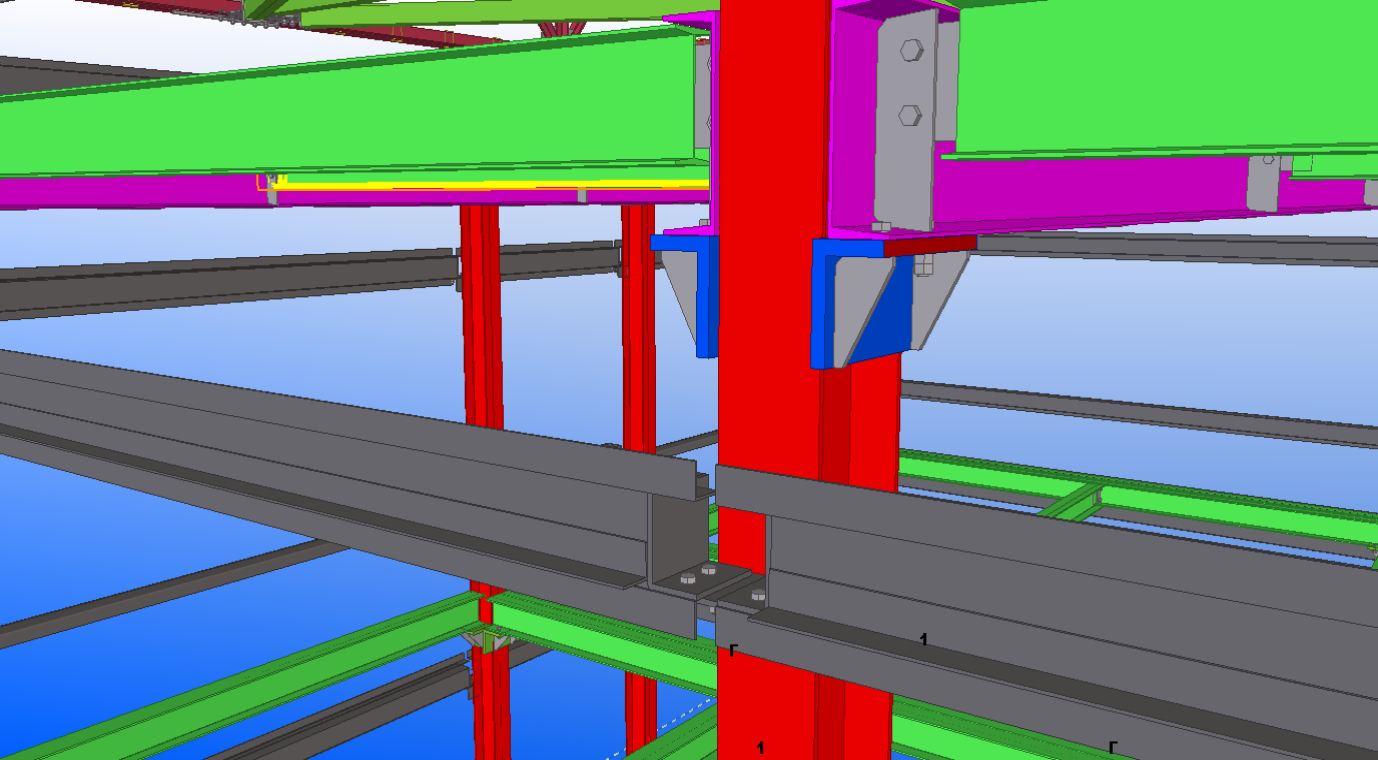

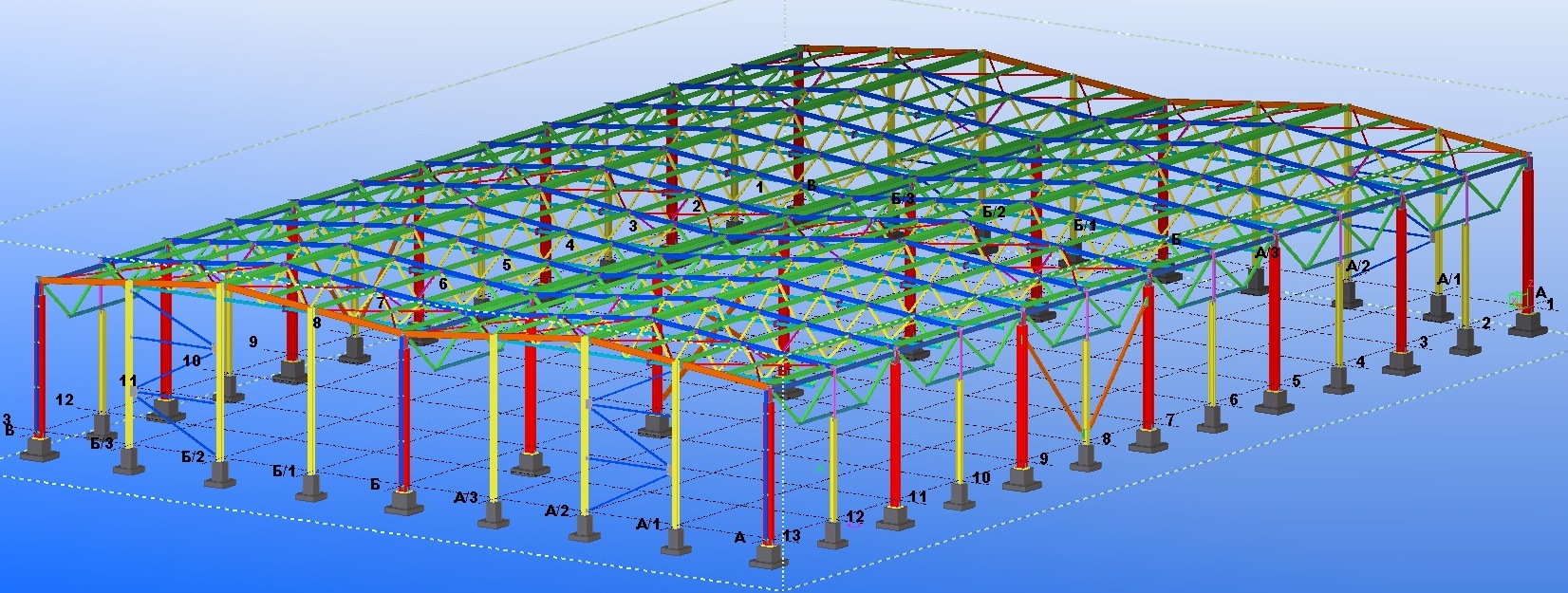

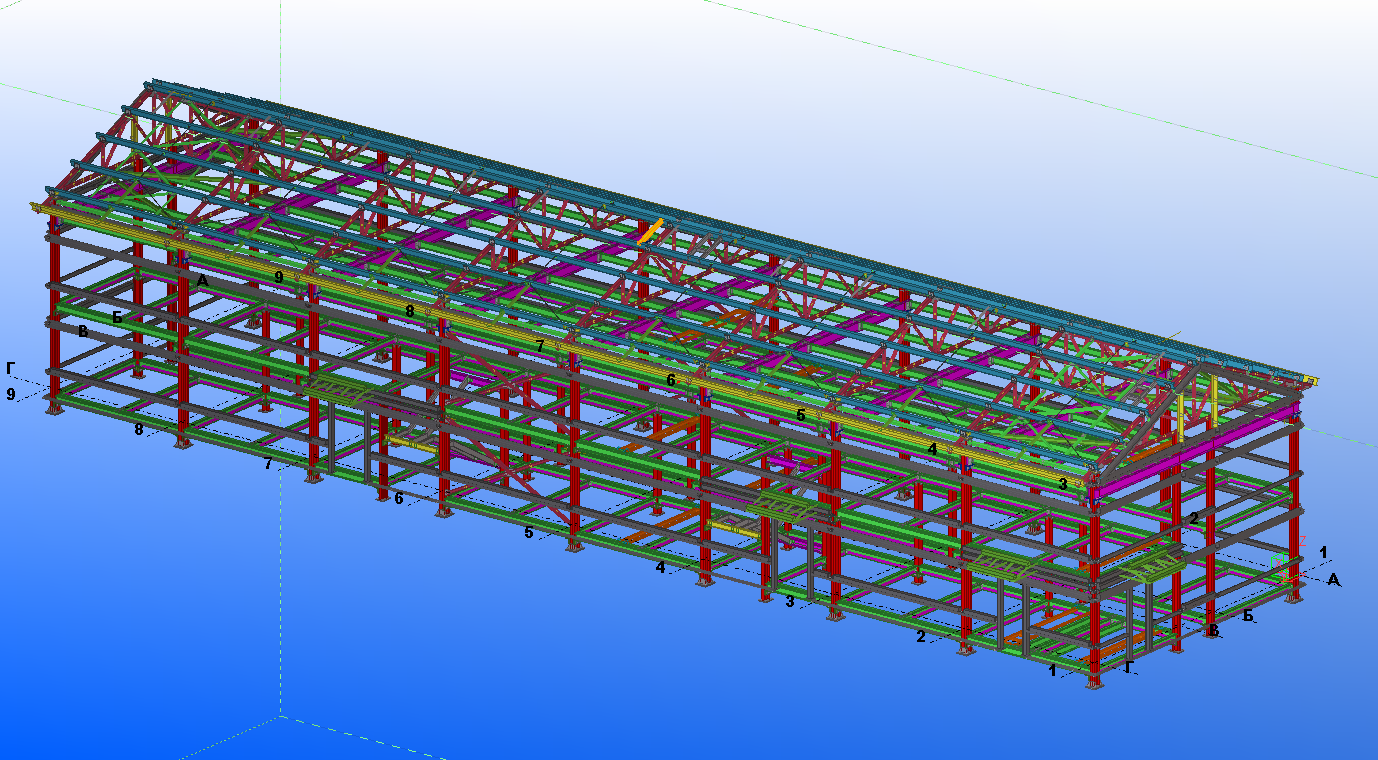

Мой первый нормальный проект, на данный момент создана модель сейчас подправлю сборки и приступлю к чертежам. Начал делать с 10 января (делал после работы с перерывами). Расчета узлов пока не делал. Элементы подсчитаны в Лире.

вопрос по сборкам какое количество сборок ферм должно быть? что то у меня больно много их получается (около 20 шт.). на выходных исправлю модель что получится и приступлю к созданиям чертежей.
Также жду критики по конструктиву (модель прикладываю ;) ).
Вложения

Denis
Сообщения: 97
Регистрация: 09 июл 2012, 15:22
Откуда: Москва

Re: Галерея работ пользователей Tekla Structures

Сообщение Denis » 08 фев 2013, 10:20


Forger
Сообщения: 41
Регистрация: 08 дек 2012, 18:29
Откуда: Новокузнецк

Re: Галерея работ пользователей Tekla Structures

Сообщение Forger » 22 июн 2013, 04:31

Общий объем около 260 тонн
Вложения
Толщина труб 8 мм

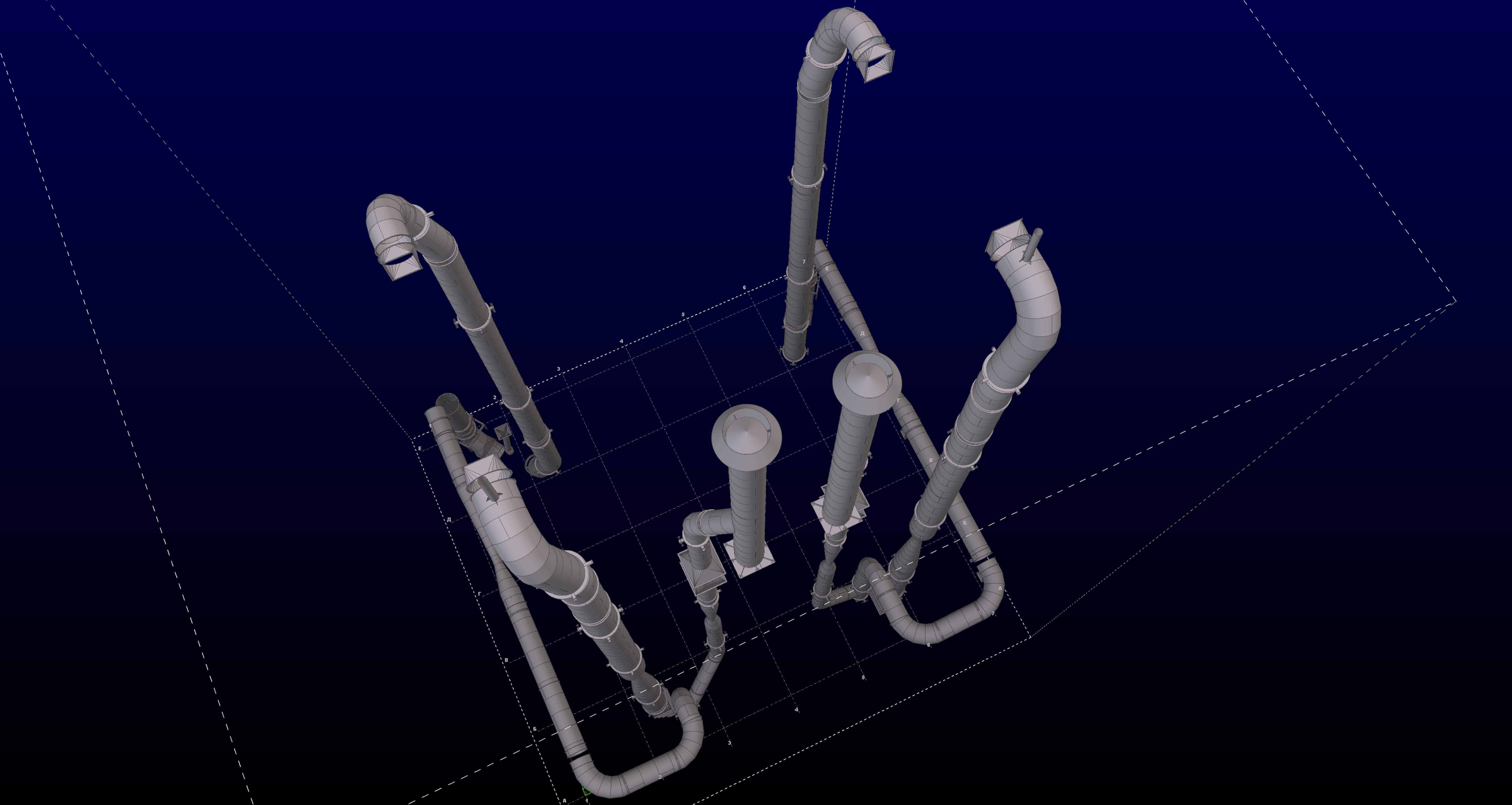

Диаметр труб 1800, 2000, 2200 мм

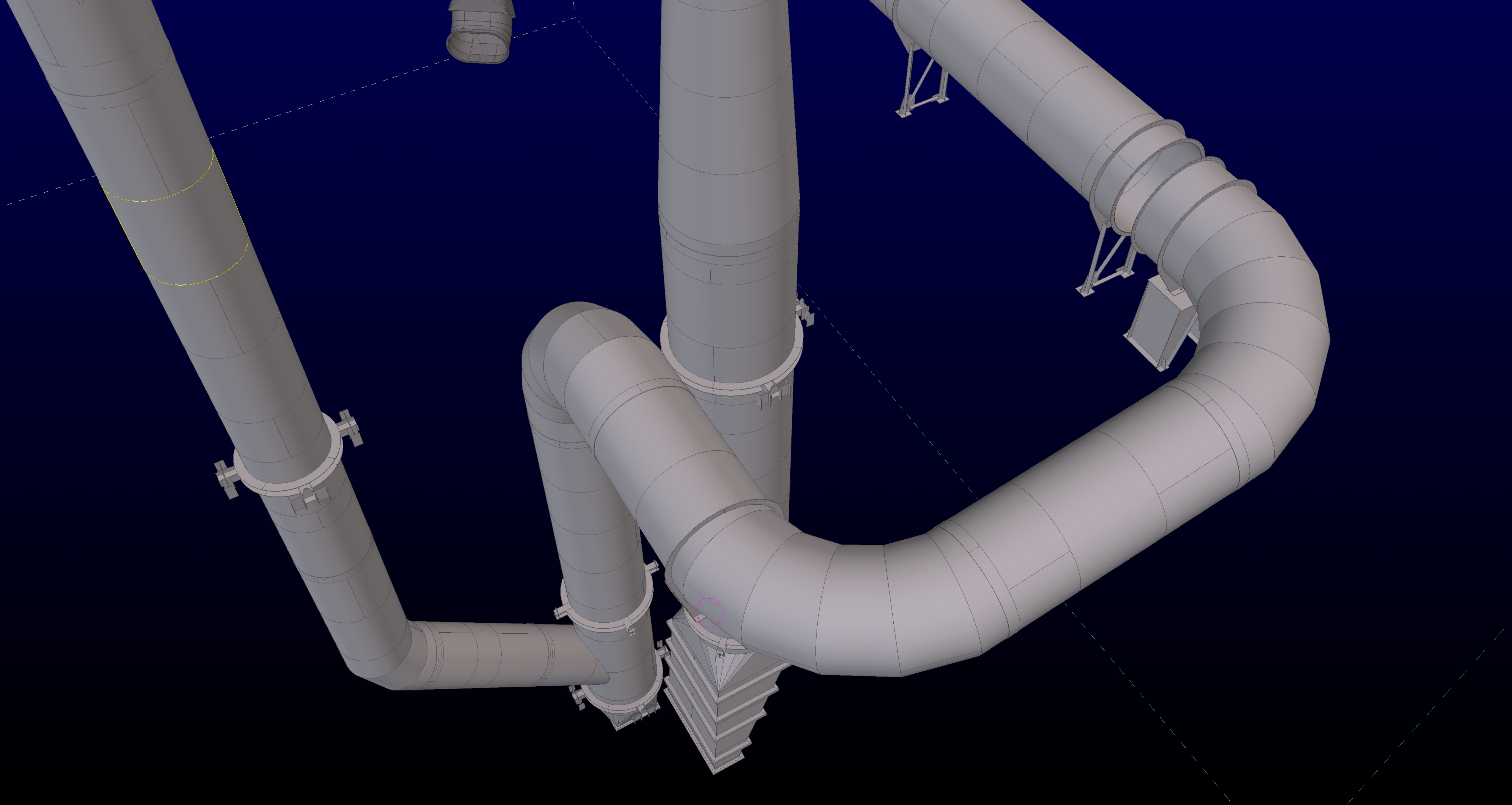

Установка вдувания пылеугольного топлива в доменные печи

Forger
Сообщения: 41
Регистрация: 08 дек 2012, 18:29
Откуда: Новокузнецк

Re: Галерея работ пользователей Tekla Structures

Сообщение Forger » 22 июн 2013, 04:35

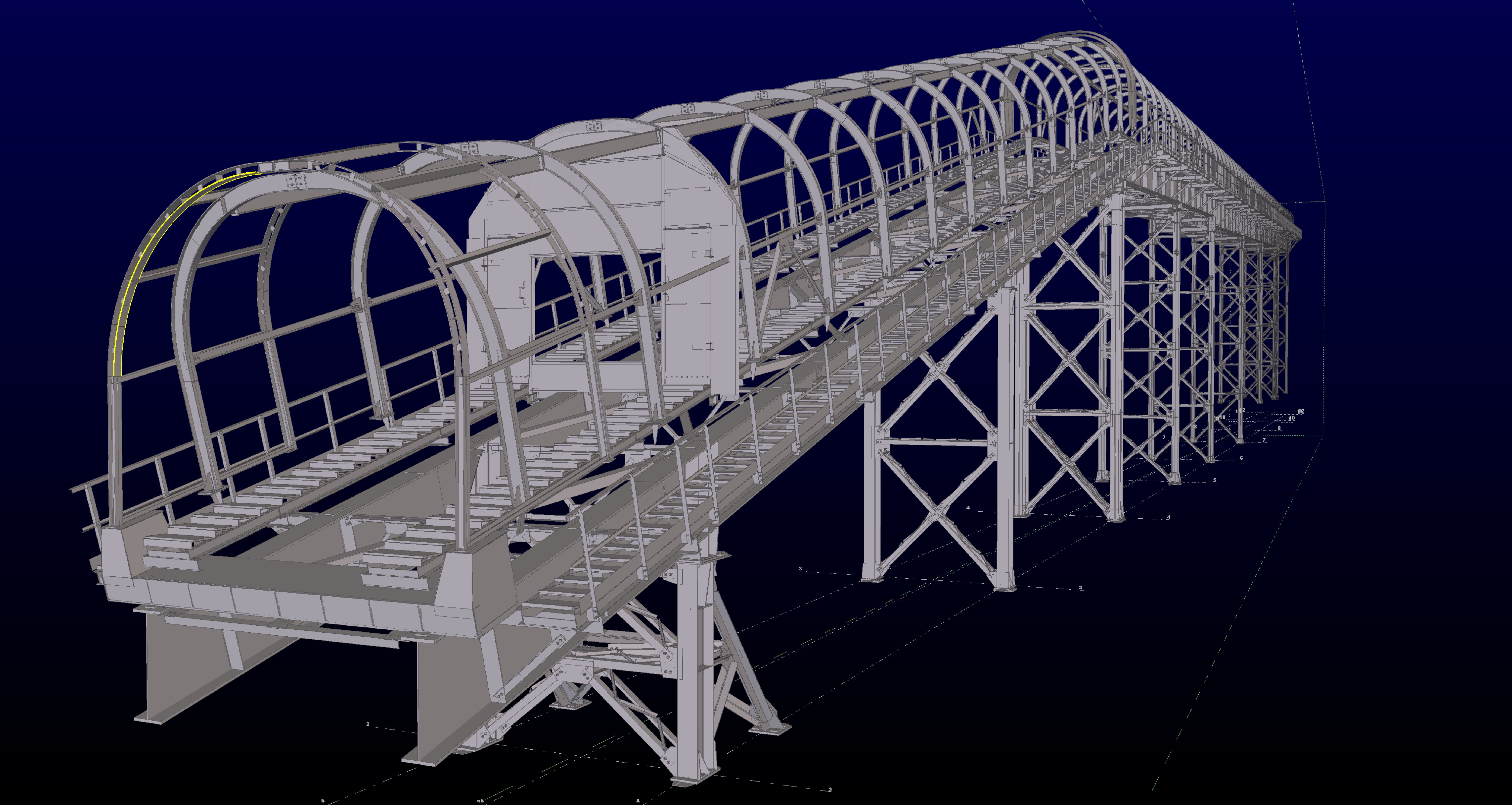

Галерея на бункер породы, 430 тонн
Вложения

dimitriy_popov
Сообщения: 102
Регистрация: 15 дек 2011, 10:02
Откуда: Тула

Re: Галерея работ пользователей Tekla Structures

Сообщение dimitriy_popov » 22 июн 2013, 09:19

Forger писал(а):Галерея на бункер породы, 430 тонн
Выглядит достойно. :)
Примеры чертежей на самые сложные элементы возможно приложить?

Forger
Сообщения: 41
Регистрация: 08 дек 2012, 18:29
Откуда: Новокузнецк

Re: Галерея работ пользователей Tekla Structures

Сообщение Forger » 22 июн 2013, 10:47

Ну в галереях сложного мало в чертежах, ну как то так...
Вложения
Пример балки галереи

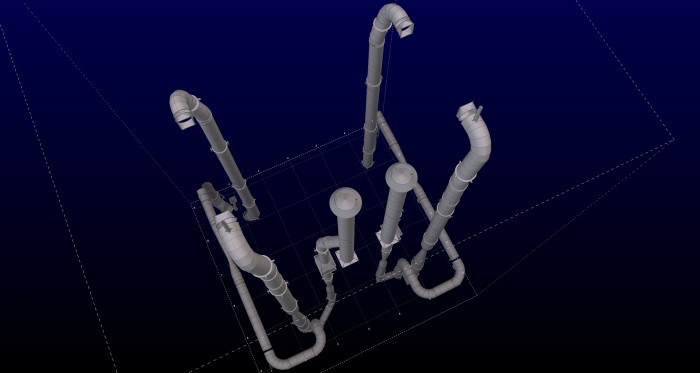

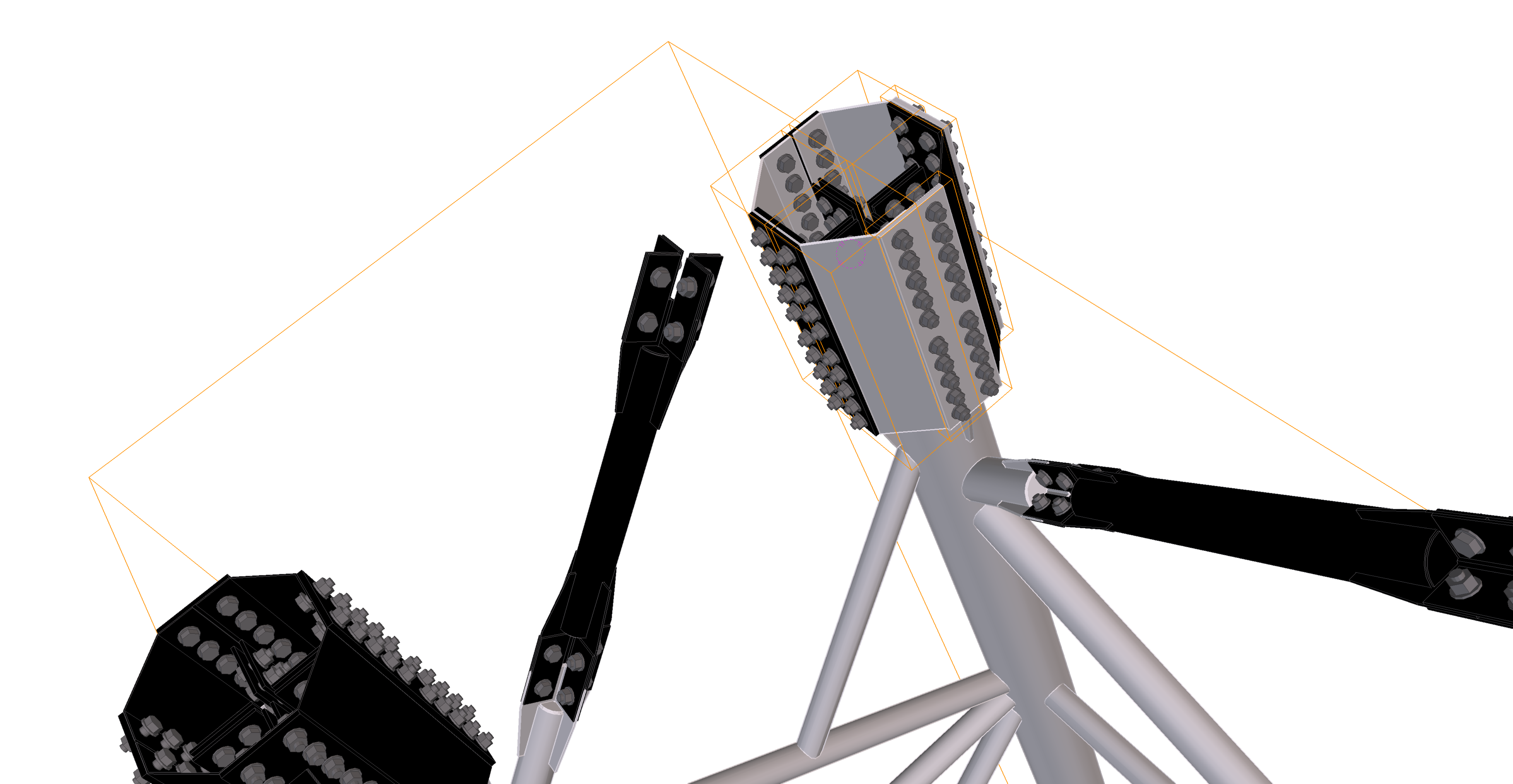

Модель трубы.jpg
Мудель ))

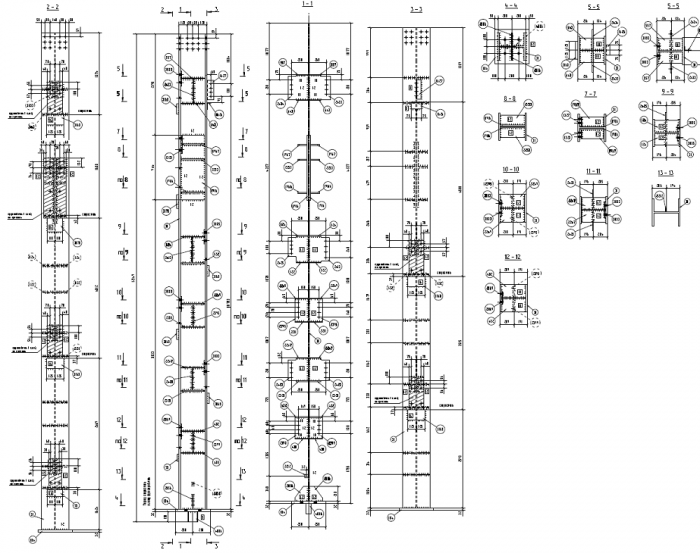

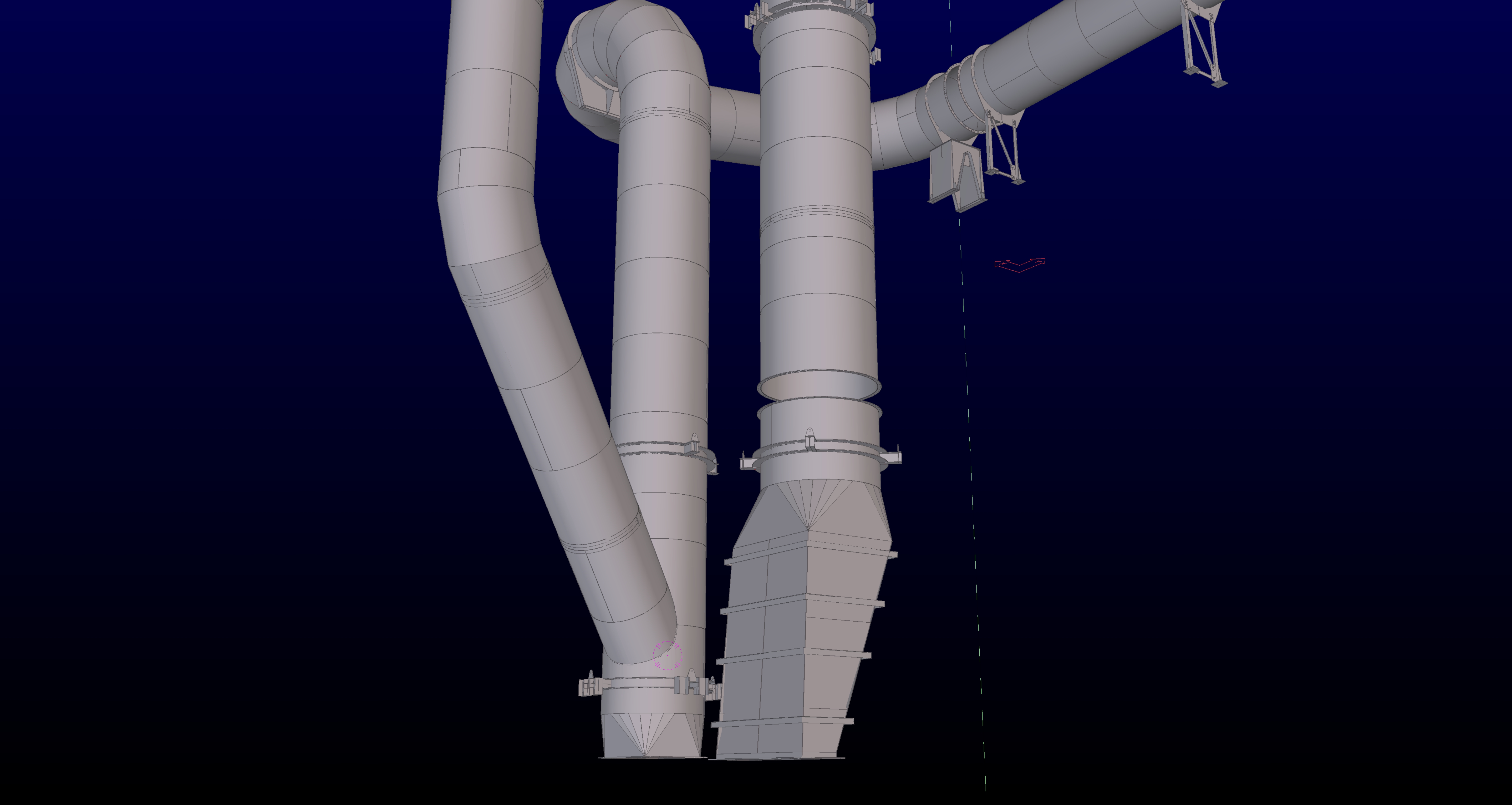

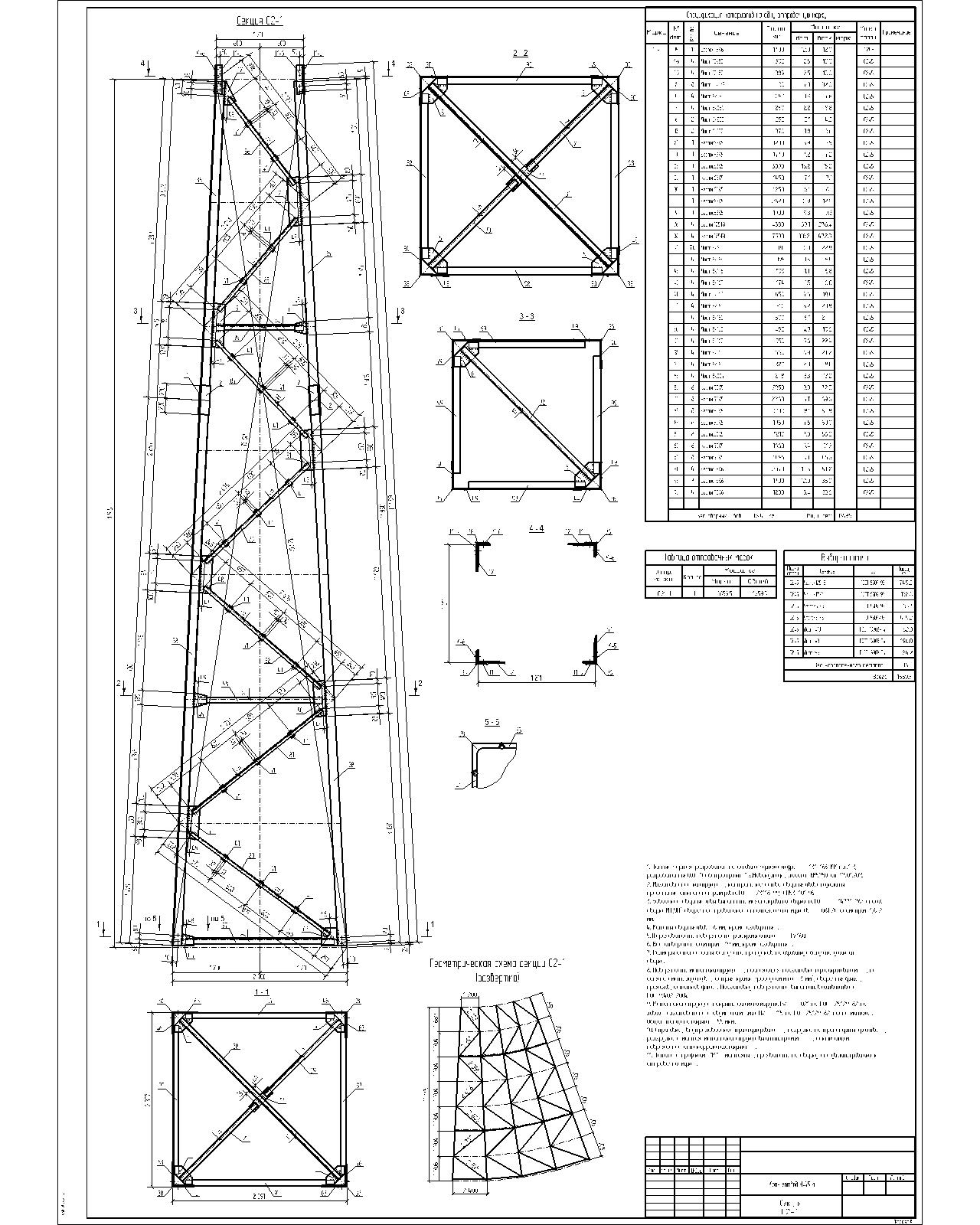

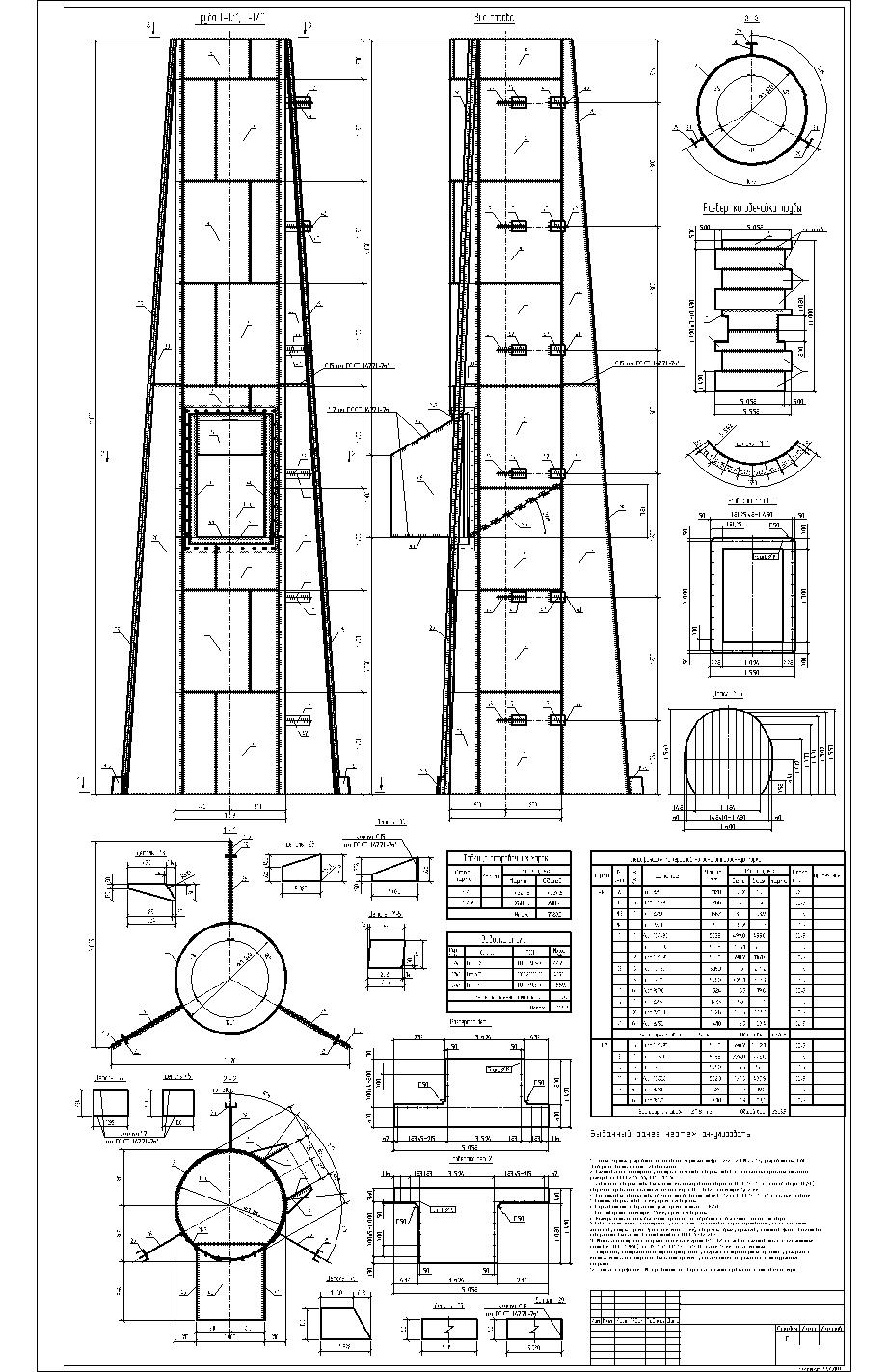

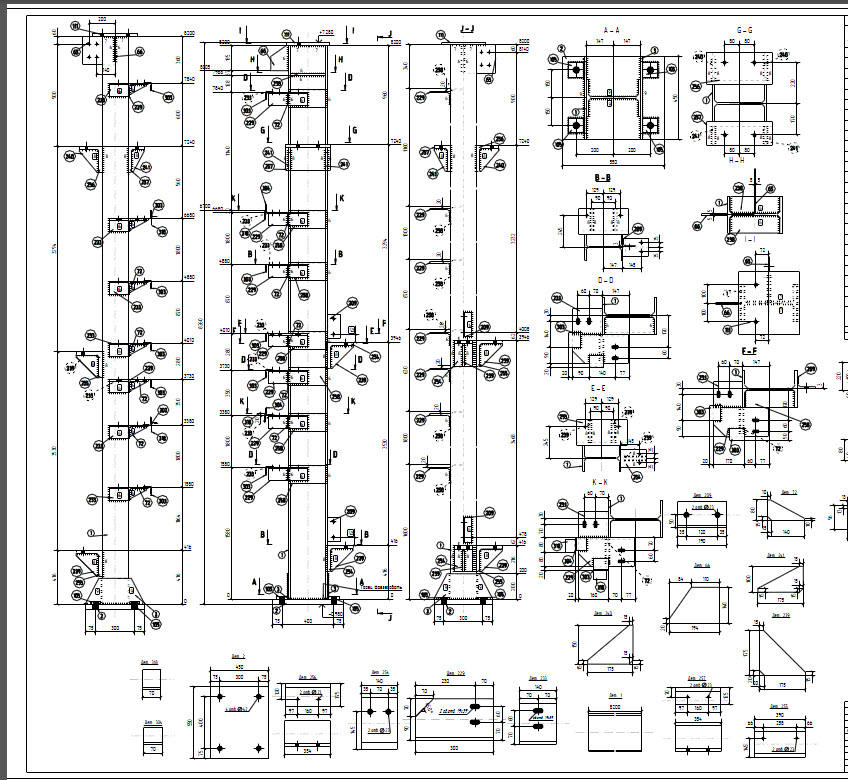

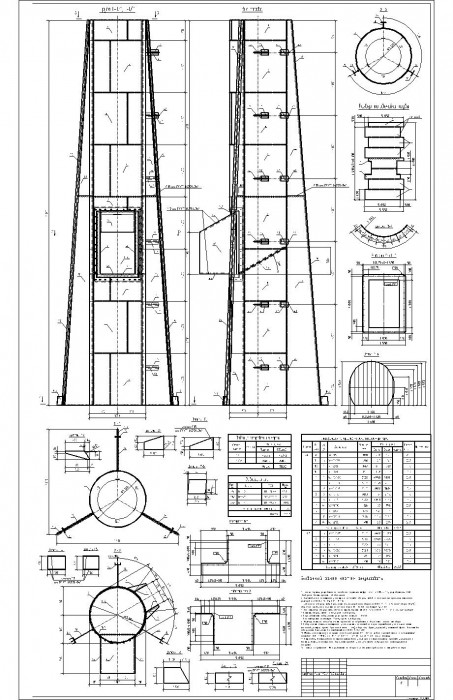

чертеж нижней части трубы

Forger
Сообщения: 41
Регистрация: 08 дек 2012, 18:29
Откуда: Новокузнецк

Re: Галерея работ пользователей Tekla Structures

Сообщение Forger » 22 июн 2013, 11:11

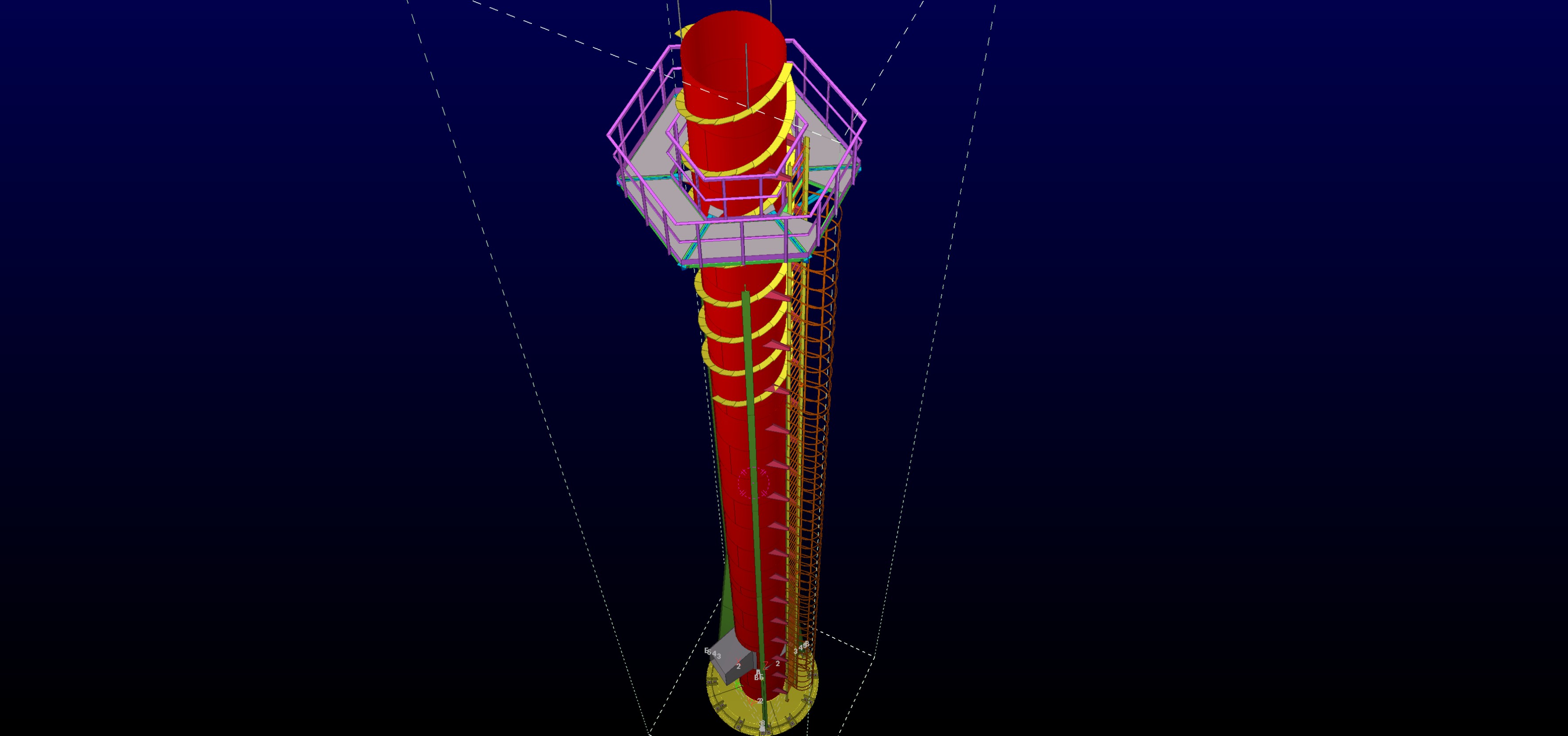

Молниеотвод. Если работать сдельно, вообще невыгодно! 4 полных дня работы, больше сотни разных деталей и вес 5 тонн :evil:
Вложения

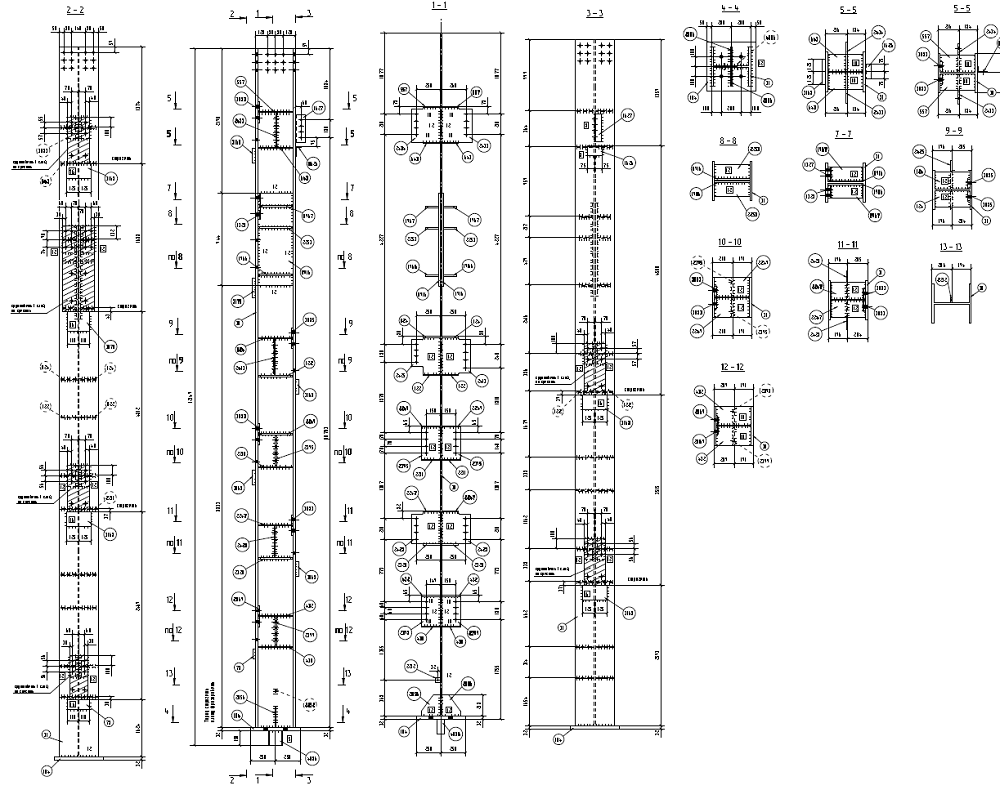

Чертеж средней секции.jpg

Аватара пользователя
vladimir_a
Сообщения: 600
Регистрация: 07 дек 2011, 21:22

Re: Галерея работ пользователей Tekla Structures

Сообщение vladimir_a » 26 июл 2013, 12:32

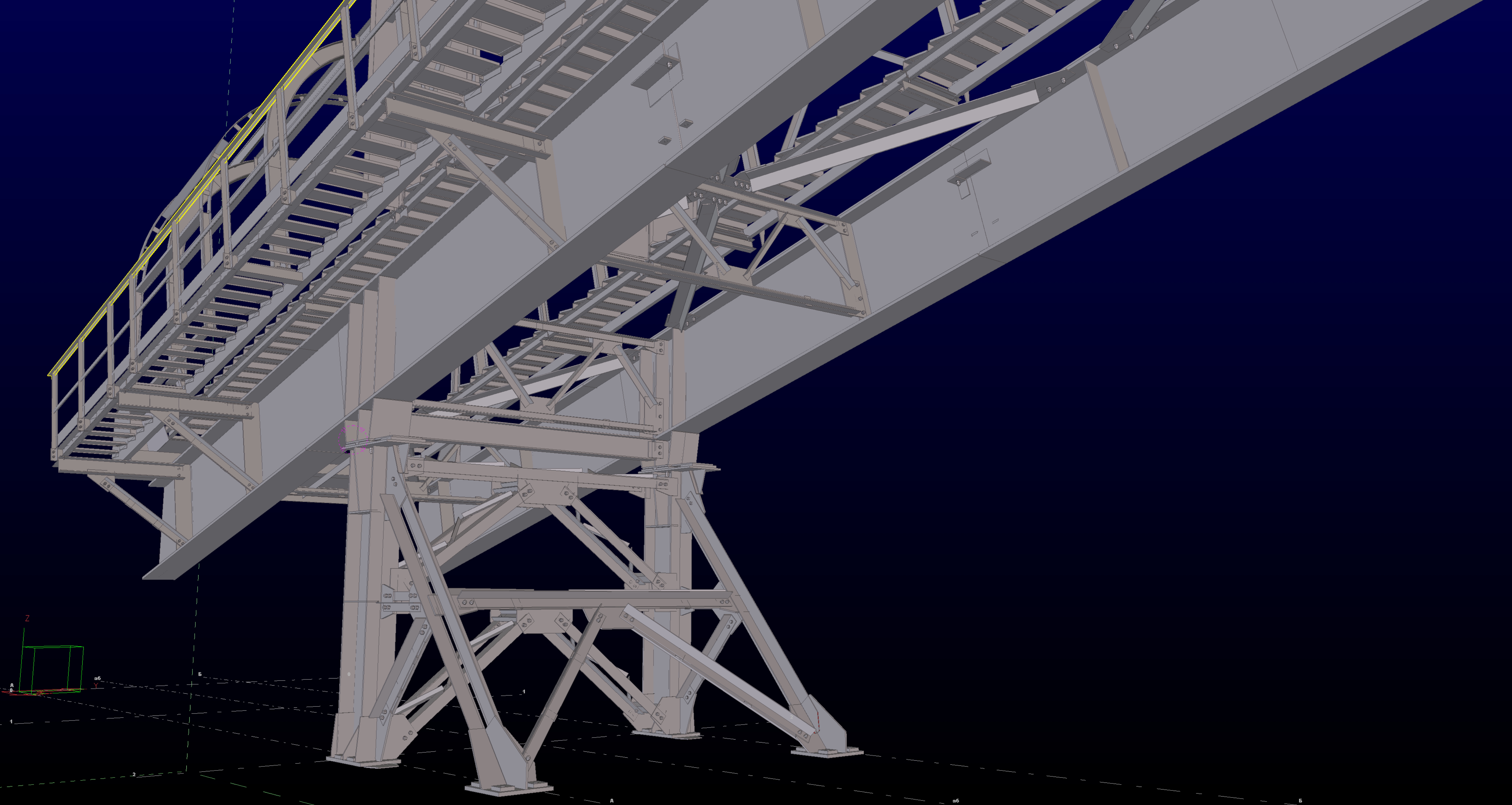

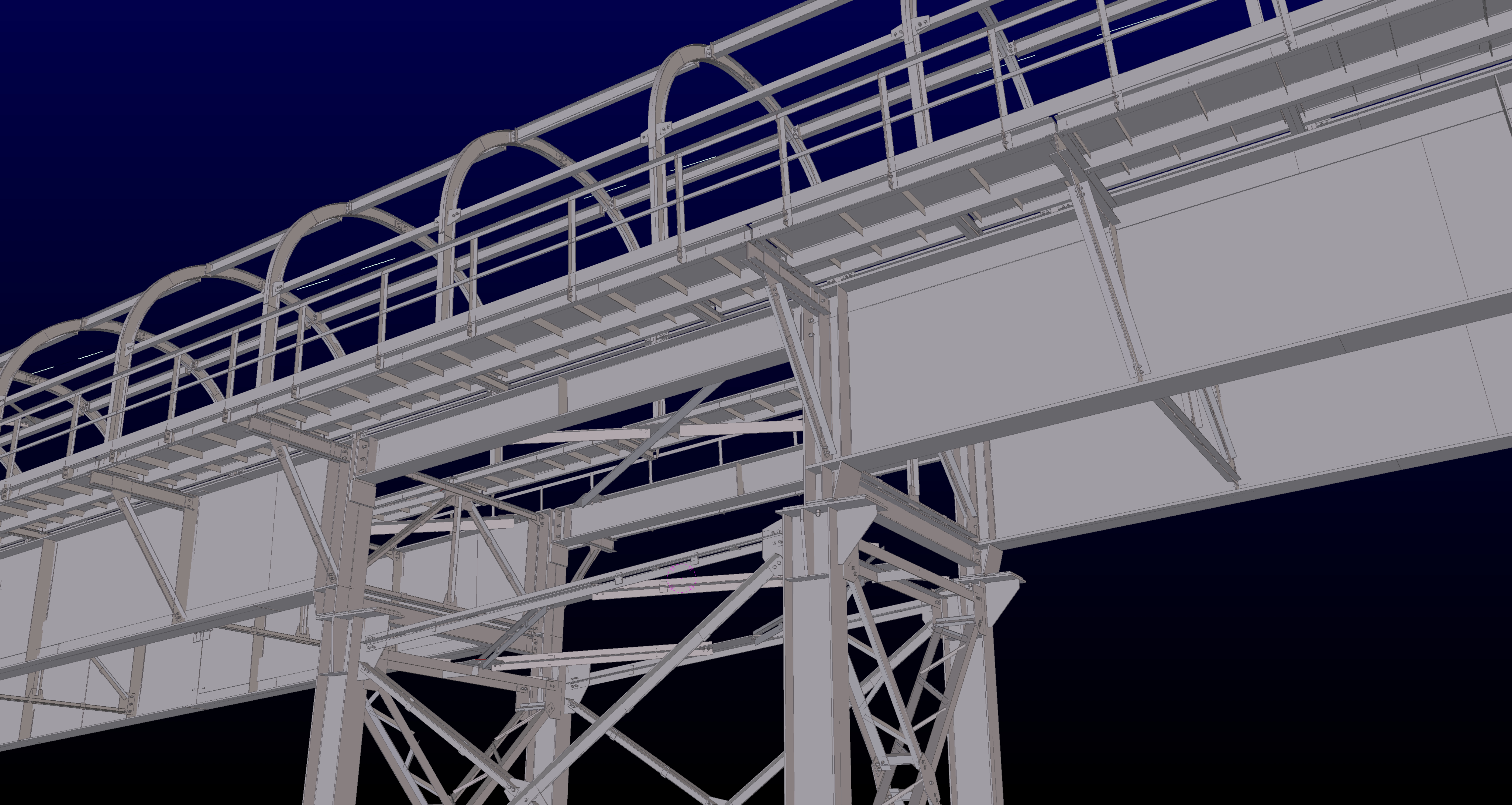

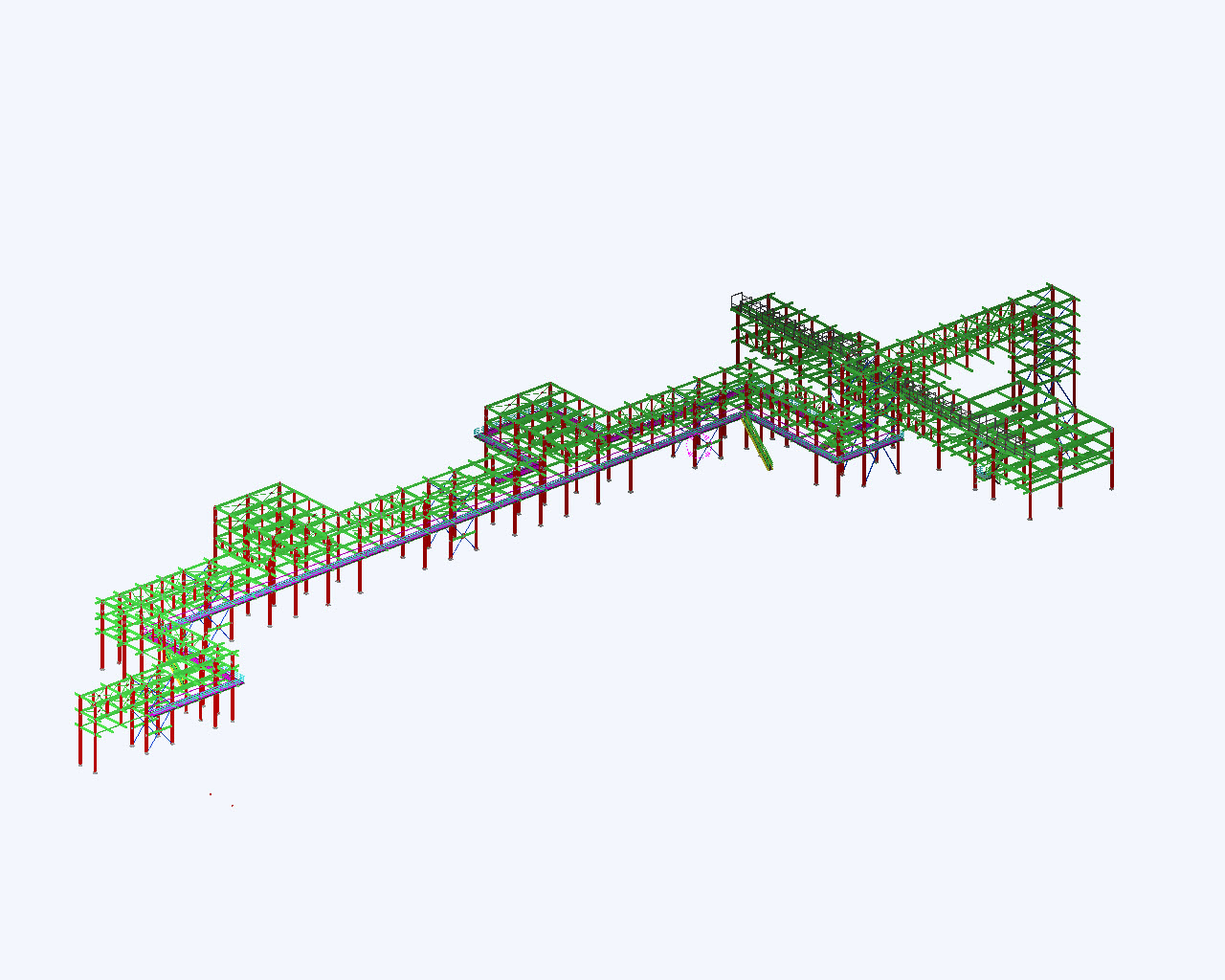

Эстакада 700 тонн.
Вложения

Аватара пользователя
DrBianko
Сообщения: 382
Регистрация: 07 янв 2012, 21:50
Откуда: Украина, г. Кривой Рог

Re: Галерея работ пользователей Tekla Structures

Сообщение DrBianko » 09 окт 2013, 00:21

1. Кровля, 18т, 3 человека, 2 недели.
snap_004 2000.jpg

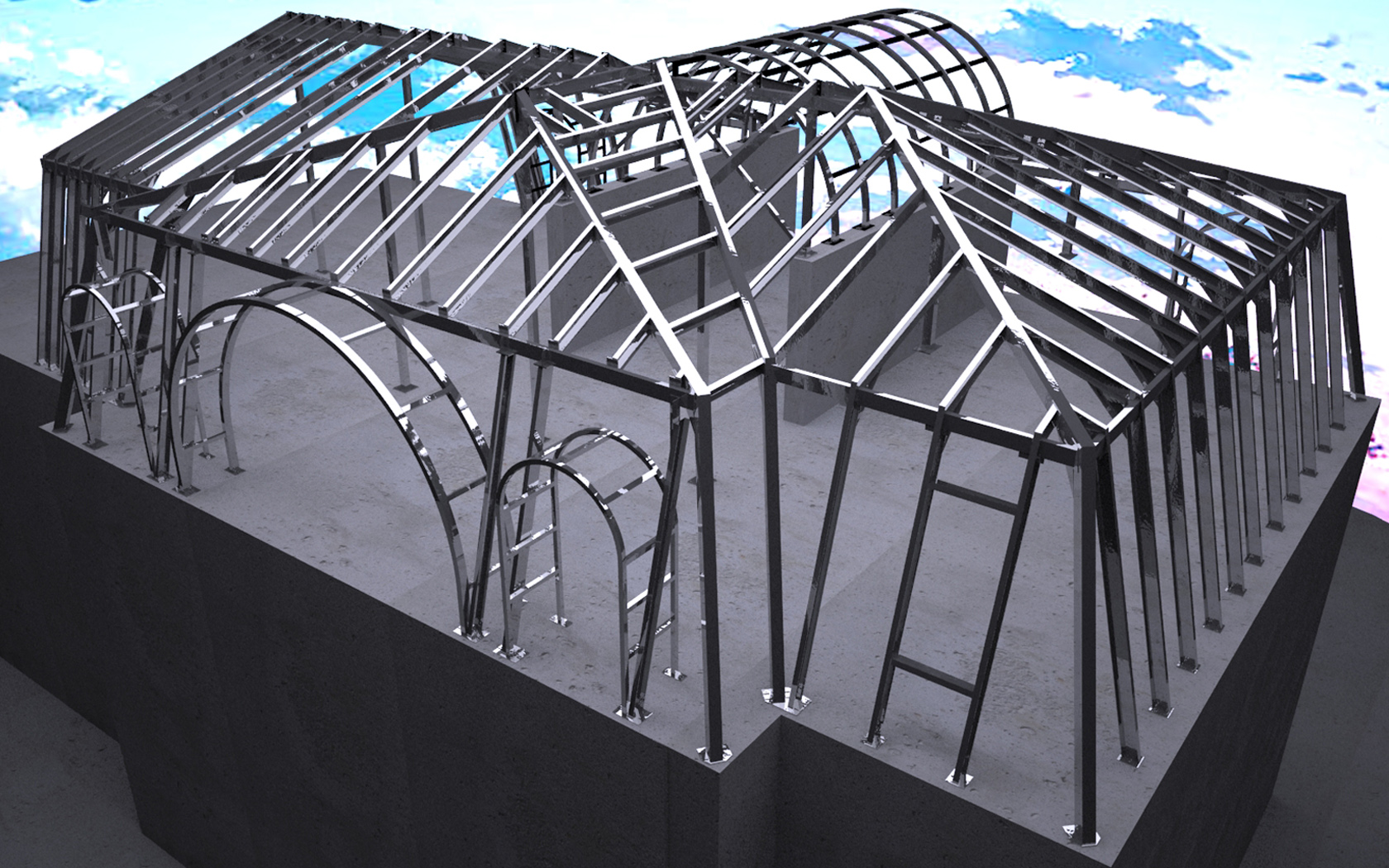

И дальше для интереса сделал визуализацию в 3DS max модели Tekla.
Гостомельская 5.jpg
2. Мой дипломный проект. "Реконструкция административного здания"
P. S. Никто не знает как при визуализации сделать размер шрифта осей пропорционально?)

Айдар
Сообщения: 230
Регистрация: 06 дек 2011, 22:23
Контактная информация:

Re: Галерея работ пользователей Tekla Structures

Сообщение Айдар » 21 ноя 2013, 14:39

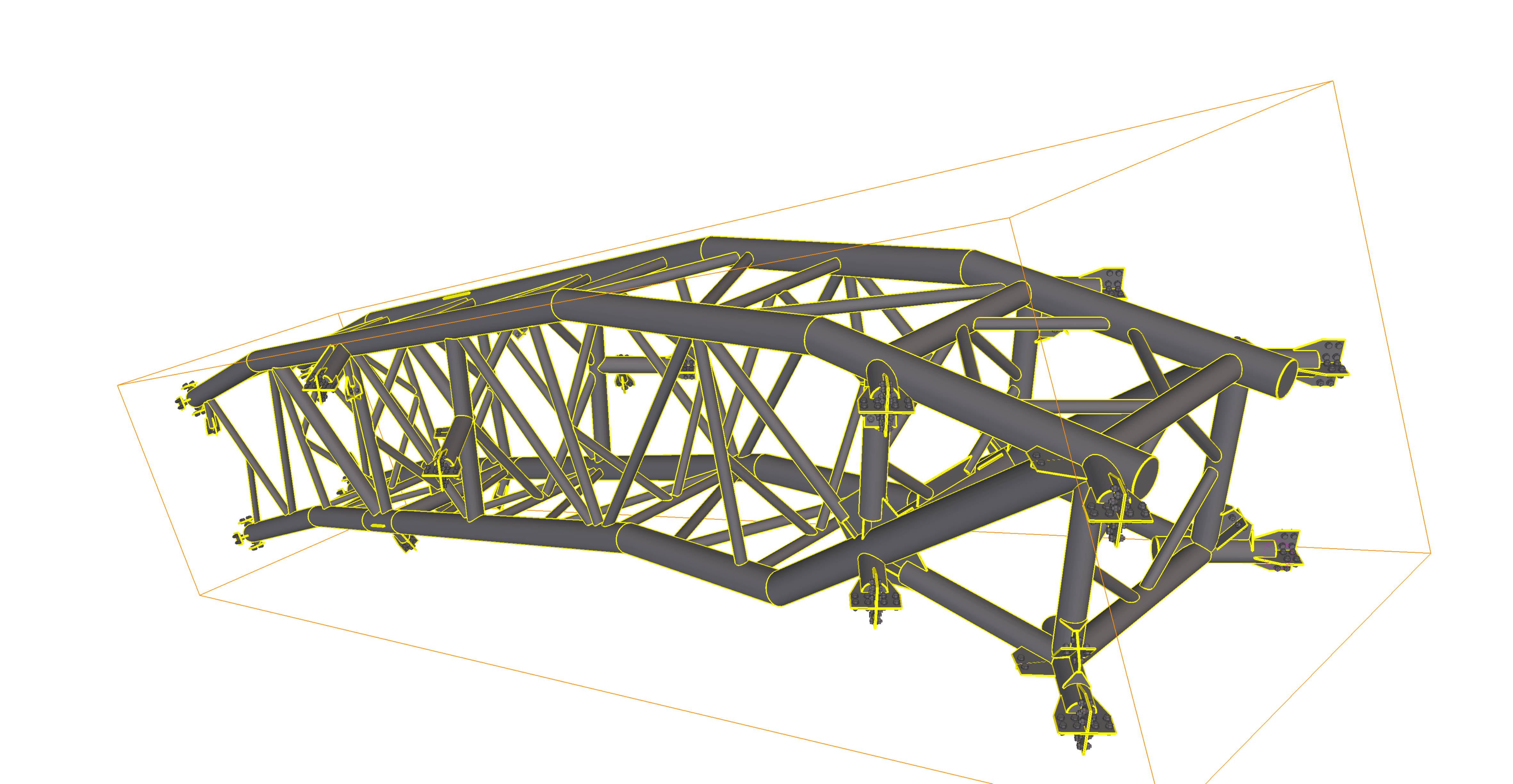

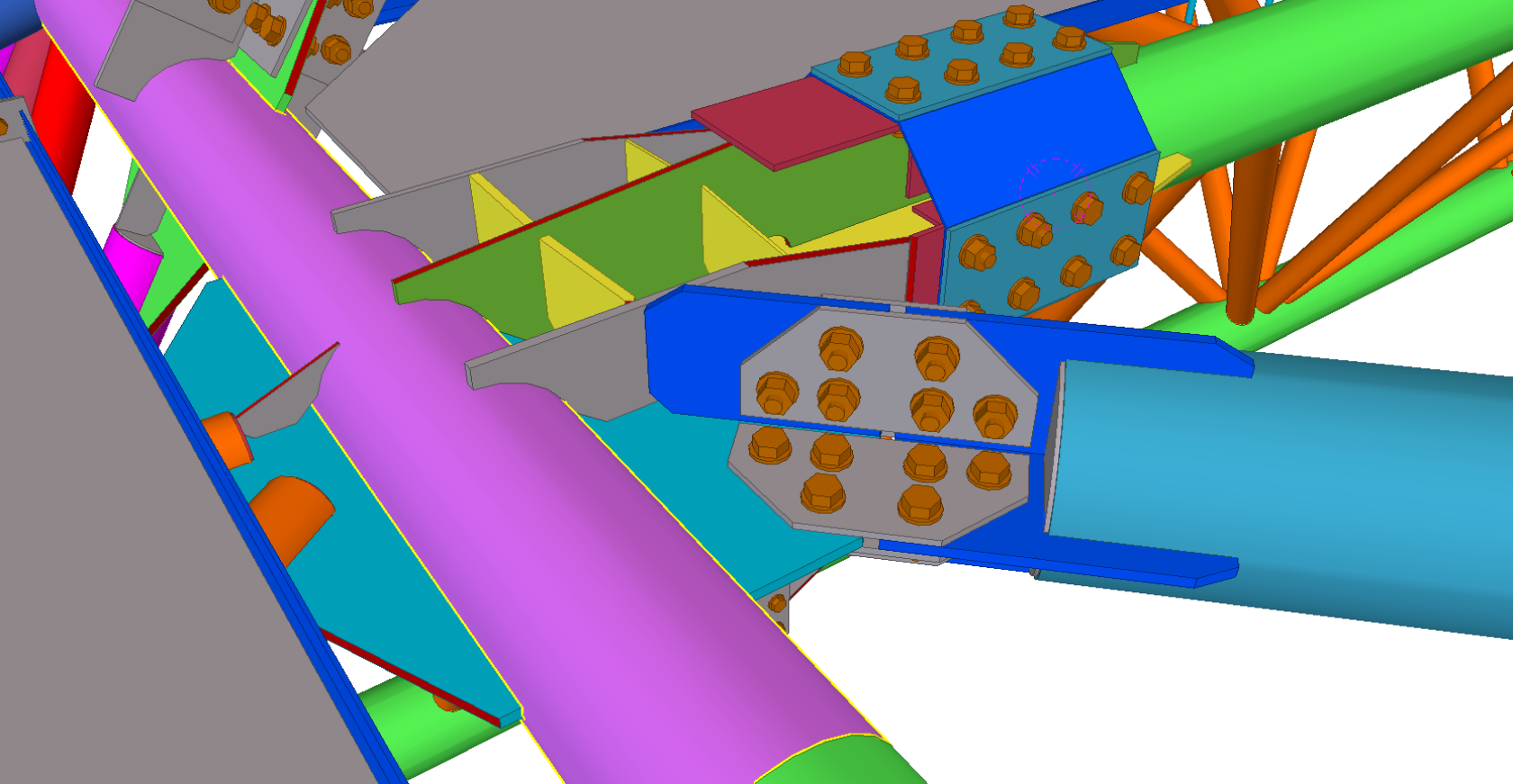

Опорная конструкция из труб:
510тн - 120000 объектов.
разработка модели+чертежи - 18 рабочих дней - 5чел.
подготовка модели для ЧПУ: dstv + pcd(HGG), дополнительно - 10 дней - 1 чел.
Вложения

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2648
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Галерея работ пользователей Tekla Structures

Сообщение Таран Д. А. » 07 май 2014, 17:22


bolahg
Сообщения: 3
Регистрация: 01 мар 2015, 12:04

Re: Галерея работ пользователей Tekla Structures

Сообщение bolahg » 11 май 2015, 10:16

Forger писал(а):Молниеотвод. Если работать сдельно, вообще невыгодно! 4 полных дня работы, больше сотни разных деталей и вес 5 тонн :evil:
Полностью поддерживаю. Самые не рентабельные это опоры ВЛ :D . И в АS примерно столько уходит времени.

damir
Сообщения: 8
Регистрация: 12 ноя 2014, 09:24

Re: Галерея работ пользователей Tekla Structures

Сообщение damir » 23 мар 2016, 06:35

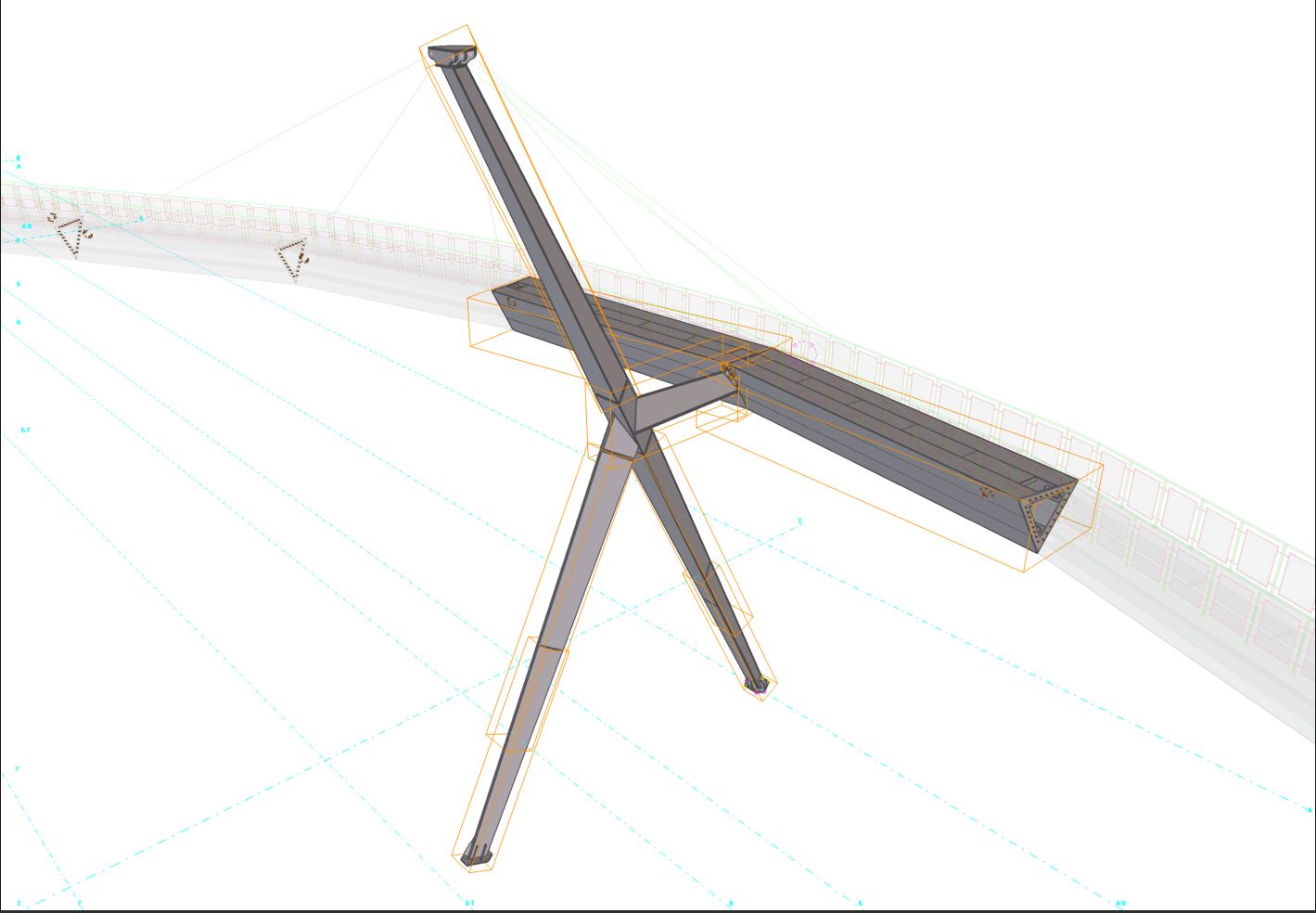

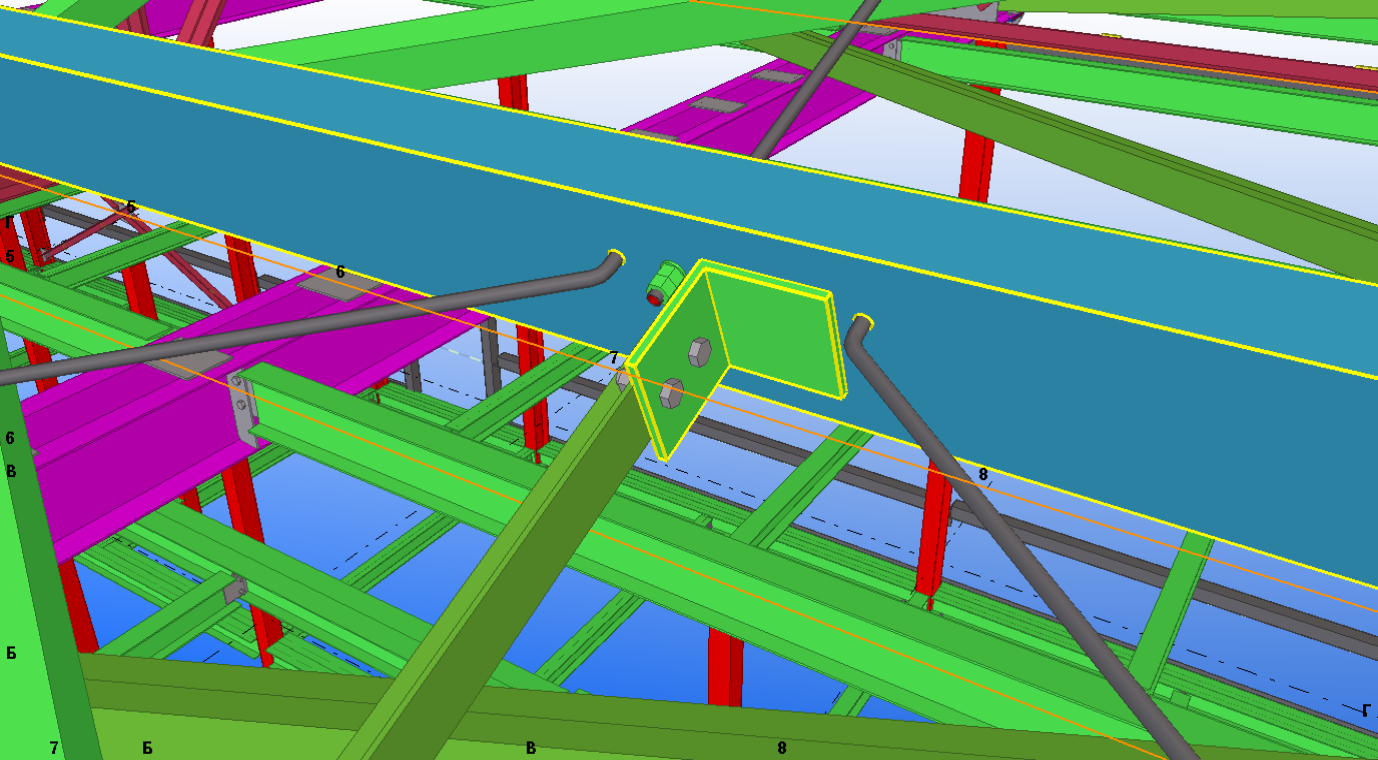

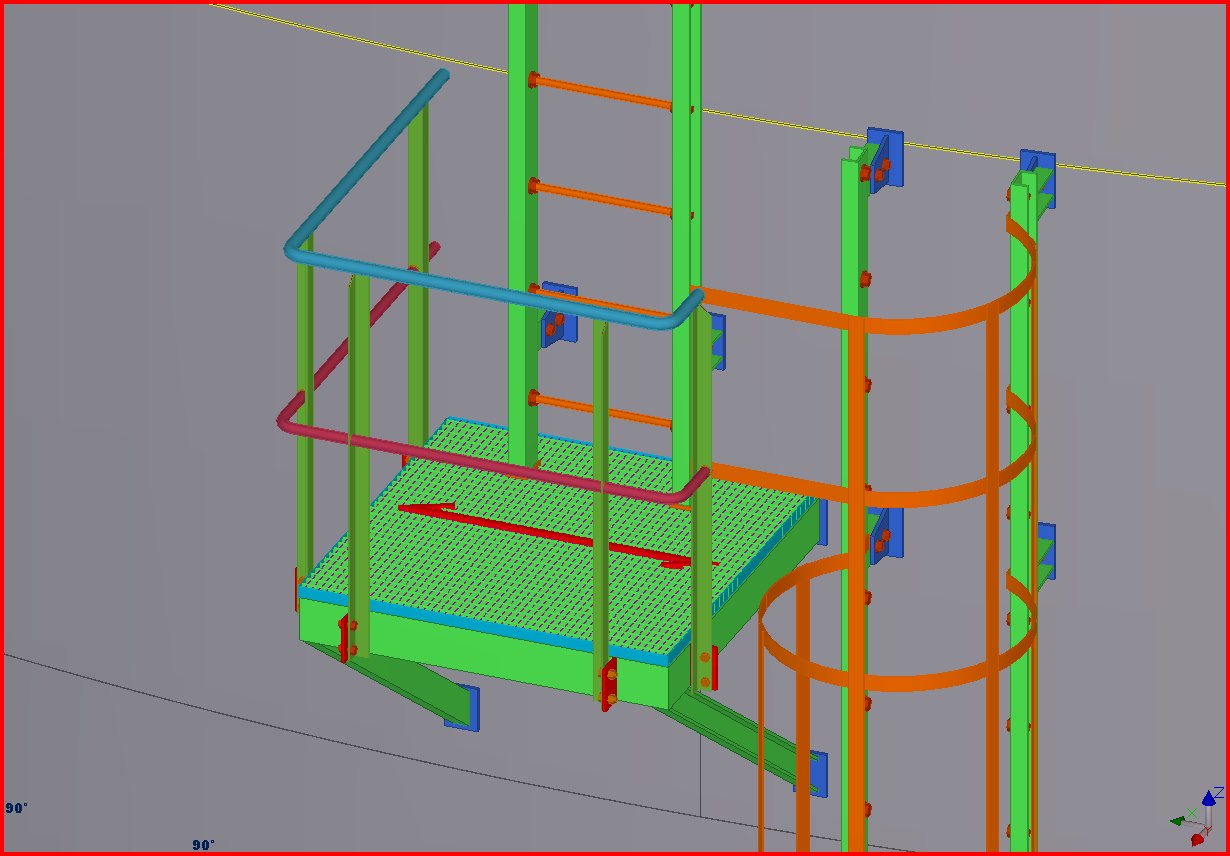

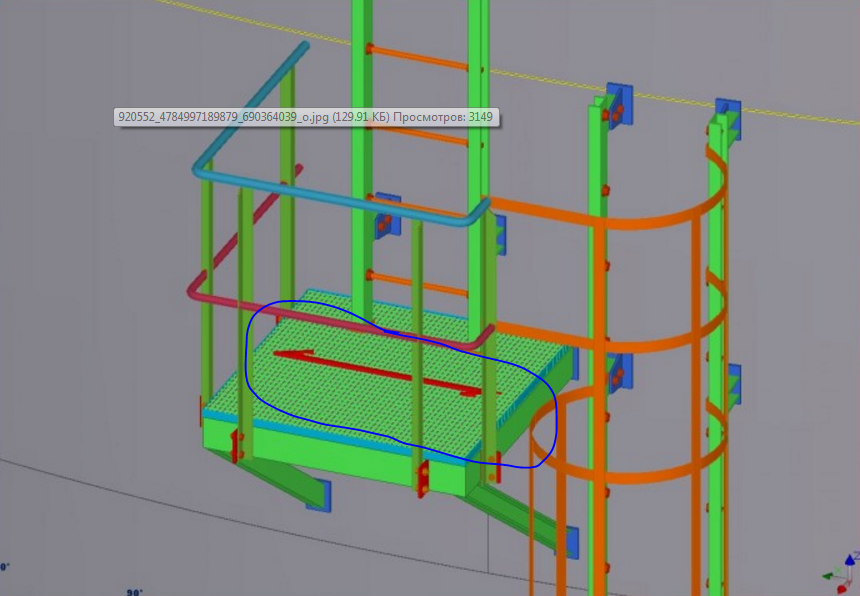

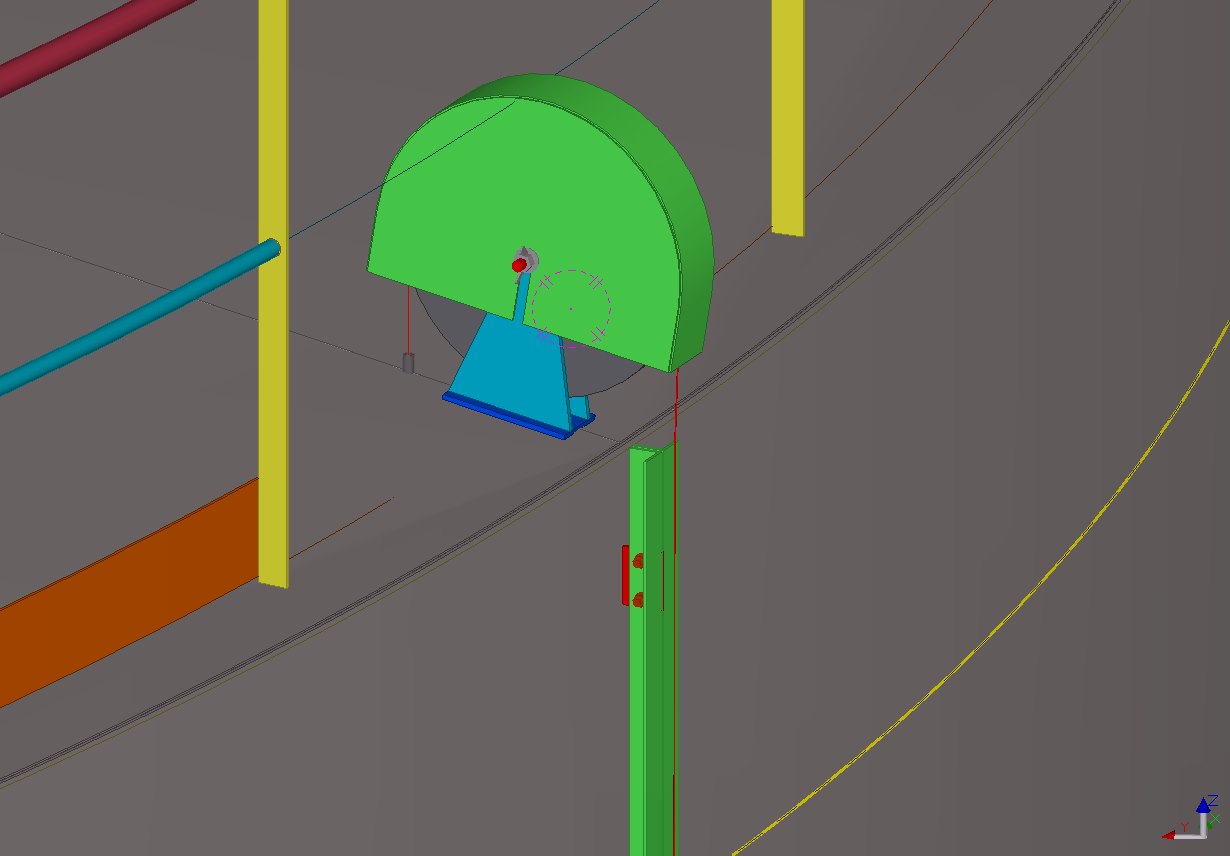

Как вы указали направление просечки? Или это сделано вырезом?
Вложения
