Привязка пластины к стенки швеллера в Tekla Structures

Ответить
Максим Ерохин
Сообщения: 13
Регистрация: 28 июн 2012, 15:17

Привязка пластины к стенки швеллера в Tekla Structures

Сообщение Максим Ерохин » 28 июн 2012, 15:32

Нужна помощь.
Создал компонент соединения швеллера с двутавром через пластину.
При создании пластина была расположена с левой стороны от швеллера.
Теперь программа всегда всавляет его с левой тороны.

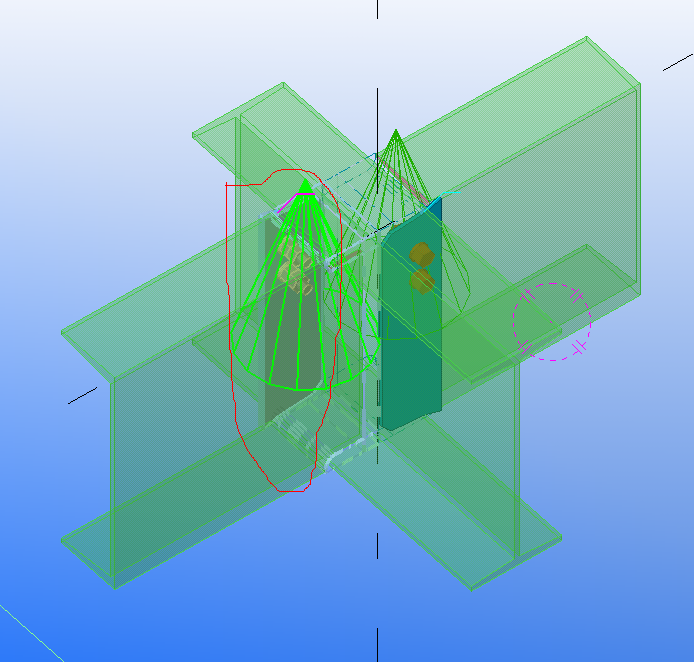

Ниже рисунок, где программа поставила пластину не с той стороны.
Как исправить?
Вложения

Аватара пользователя
Stanislav
Сообщения: 75
Регистрация: 15 дек 2011, 14:28
Откуда: Белгород

Re: Привязка пластины к стенки швеллера

Сообщение Stanislav » 29 июн 2012, 09:15

Создать еще один компонент. Как бы зеркальный. Я другого способа не нашел.

Аватара пользователя
ZMK
Сообщения: 187
Регистрация: 06 дек 2011, 05:34

Re: Привязка пластины к стенки швеллера

Сообщение ZMK » 29 июн 2012, 10:15

а направление ПСК не поможет?

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Привязка пластины к стенки швеллера

Сообщение Таран Д. А. » 29 июн 2012, 11:18

Я в таком случае создаю один универсальный компонент.
1. Рисую сразу обе пластины
2. Создаю параметр включить выключить пластину.
3. Переключаю справа или слева в свойствах компонента. (Быстро, дешево, сердито)

Аватара пользователя
Stanislav
Сообщения: 75
Регистрация: 15 дек 2011, 14:28
Откуда: Белгород

Re: Привязка пластины к стенки швеллера

Сообщение Stanislav » 29 июн 2012, 12:02

Таран Д. А. писал(а):Я в таком случае создаю один универсальный компонент.
1. Рисую сразу обе пластины
2. Создаю параметр включить выключить пластину.
3. Переключаю справа или слева в свойствах компонента. (Быстро, дешево, сердито)
А можно, пожалуйста, чуть подробней. Хотя б скрины-дальше сам.

Максим Ерохин
Сообщения: 13
Регистрация: 28 июн 2012, 15:17

Re: Привязка пластины к стенки швеллера

Сообщение Максим Ерохин » 29 июн 2012, 12:15

Таран Д. А. писал(а):Я в таком случае создаю один универсальный компонент.
1. Рисую сразу обе пластины
2. Создаю параметр включить выключить пластину.
3. Переключаю справа или слева в свойствах компонента. (Быстро, дешево, сердито)
Получается что надо создать две пластины со своими болтами?
А как быть с двутавровой балкой?
Получается что если сразу нарисовать пластины с двух сторон и соеденить пластины со стенкой балки болтамиЮ, то в параметрах при отключении пластины болты проподают. Что в таком случае делать?

Максим Ерохин
Сообщения: 13
Регистрация: 28 июн 2012, 15:17

Re: Привязка пластины к стенки швеллера

Сообщение Максим Ерохин » 29 июн 2012, 12:36

ZMK писал(а):а направление ПСК не поможет?
Нет уже пробывал

Аватара пользователя
vladimir_a
Сообщения: 699
Регистрация: 07 дек 2011, 21:22

Re: Привязка пластины к стенки швеллера

Сообщение vladimir_a » 29 июн 2012, 12:50

Максим Ерохин писал(а): Получается что надо создать две пластины со своими болтами?
А как быть с двутавровой балкой?
Получается что если сразу нарисовать пластины с двух сторон и соеденить пластины со стенкой балки болтамиЮ, то в параметрах при отключении пластины болты проподают. Что в таком случае делать?
болты тоже с двух сторон

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Привязка пластины к стенки швеллера

Сообщение Таран Д. А. » 29 июн 2012, 13:06

Болты разумеется тоже дублируются
Как только исчезает пластина к которой они принадлежат так сразу исчезает и группа болтов.

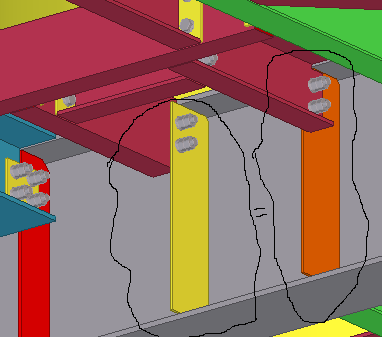

Так получается в модели

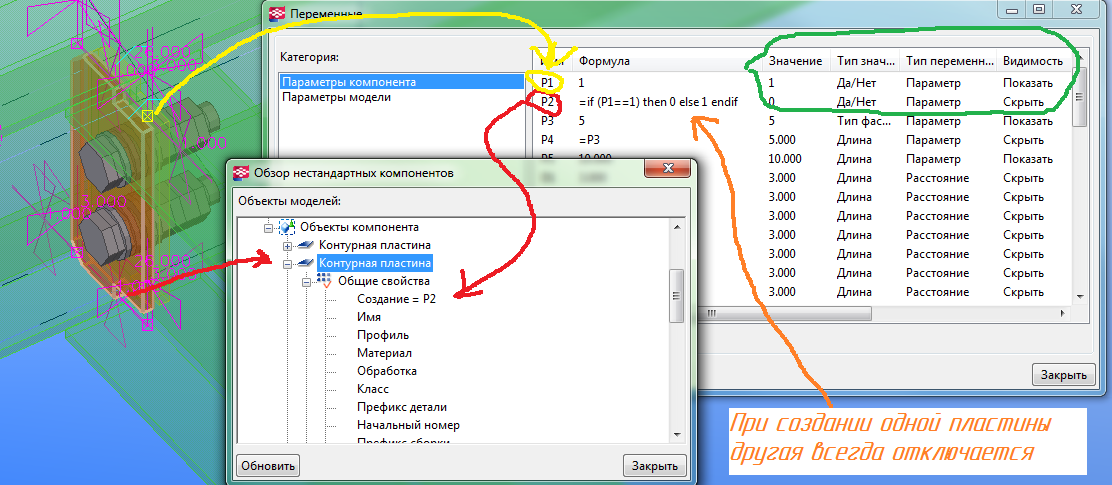

Так в редакторе компонентов
готово


Praetorian
Сообщения: 19
Регистрация: 30 мар 2012, 09:50

Re: Привязка пластины к стенки швеллера в Tekla Structures

Сообщение Praetorian » 26 окт 2012, 16:53

Возник вопрос - а как создать условие не на 2 параметра (if a-b then x else y) а на скажем 4, 5 и больше? То есть, к примеру, если пластинка длины 50 мм, то 1 болт, если 100 - 2, 150 - 3 и т.д.?

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Привязка пластины к стенки швеллера в Tekla Structures

Сообщение Таран Д. А. » 26 окт 2012, 17:22

Praetorian писал(а):Возник вопрос - а как создать условие не на 2 параметра (if a-b then x else y) а на скажем 4, 5 и больше? То есть, к примеру, если пластинка длины 50 мм, то 1 болт, если 100 - 2, 150 - 3 и т.д.?

Код: Выделить всё

=If(P1==0 && P2<0) then _____  else___ endif

rka
Сообщения: 100
Регистрация: 11 янв 2012, 12:19
Откуда: Курган

Re: Привязка пластины к стенки швеллера в Tekla Structures

Сообщение rka » 26 окт 2012, 17:45

например:

Код: Выделить всё

=if Pt<=16 then 12 else if ( Pt>16 && Pt<=30) then 16 else if ( Pt>30 && Pt<=40) then 20 else 24  endif endif  endif

beta
Сообщения: 44
Регистрация: 06 апр 2012, 11:51

Re: Привязка пластины к стенки швеллера в Tekla Structures

Сообщение beta » 19 фев 2014, 10:08

Подскажите из-за чего может быть что динамические привязки точек деталей к плоскостям не обновляются при вводе новых значений?

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Привязка пластины к стенки швеллера в Tekla Structures

Сообщение Таран Д. А. » 20 фев 2014, 00:38

beta писал(а):Подскажите из-за чего может быть что динамические привязки точек деталей к плоскостям не обновляются при вводе новых значений?
Цикл

igo
Сообщения: 15
Регистрация: 14 окт 2013, 15:46

Re: Привязка пластины к стенки швеллера в Tekla Structures

Сообщение igo » 16 мар 2014, 23:34

Привет друзья... я тут балуюсь с компонентами...

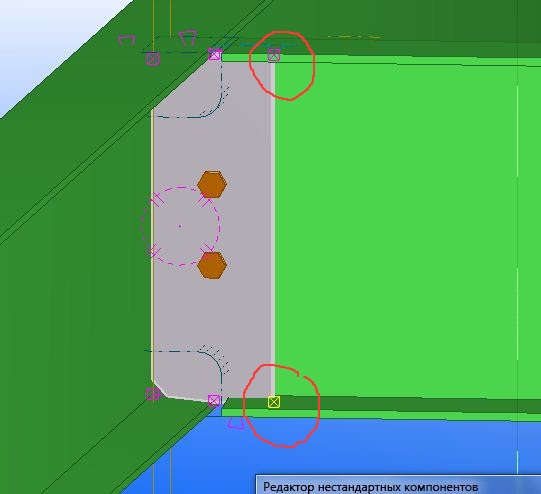

хочу создать соединение под себя... и возник вопросик... как привязать эти две точки (соединение прокатных балок)??
остальные привязаны по главной балке - работают, а эти две не знаю как прикрутить...
И еще вопрос... как для разных балок автоматом подбирались скосы ?(форма фасонки зависит от прокатной балки- привязана к плоскостям...)
Вложения

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Привязка пластины к стенки швеллера в Tekla Structures

Сообщение Таран Д. А. » 17 мар 2014, 08:08

igo писал(а):Привет друзья... я тут балуюсь с компонентами...
хочу создать соединение под себя... и возник вопросик... как привязать эти две точки (соединение прокатных балок)??
остальные привязаны по главной балке - работают, а эти две не знаю как прикрутить...
И еще вопрос... как для разных балок автоматом подбирались скосы ?(форма фасонки зависит от прокатной балки- привязана к плоскостям...)
Точки привязываются так же. Проверь та ли плоскость привязки выбрана и тот ли тип привязок стоит.
По поводу скосов каких то конкретных правил нет но знаю что технологи на разных заводах требуют по разному.

Аватара пользователя
DrBianko
Сообщения: 385
Регистрация: 07 янв 2012, 21:50
Откуда: Украина, г. Кривой Рог

Re: Привязка пластины к стенки швеллера в Tekla Structures

Сообщение DrBianko » 17 мар 2014, 22:29

igo писал(а):Привет друзья... я тут балуюсь с компонентами...
хочу создать соединение под себя... и возник вопросик... как привязать эти две точки (соединение прокатных балок)??
остальные привязаны по главной балке - работают, а эти две не знаю как прикрутить...
И еще вопрос... как для разных балок автоматом подбирались скосы ?(форма фасонки зависит от прокатной балки- привязана к плоскостям...)
1. Лучше сам компонент скинь, так проще. Я бы привязал их к стенкам двух балок наверное и все.
2. У нас не требовали никогда жестких требований по скосам на пластинах, я пишу просто формулу для конточек пластины =round((R+4), 5), R - радиус скругления балки.

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Привязка пластины к стенки швеллера в Tekla Structures

Сообщение Таран Д. А. » 18 мар 2014, 09:33

Я обычно делаю через условия.
Чтобы получить скосы кратные 5 мм.
Так меньше разных деталей.

Аватара пользователя
DrBianko
Сообщения: 385
Регистрация: 07 янв 2012, 21:50
Откуда: Украина, г. Кривой Рог

Re: Привязка пластины к стенки швеллера в Tekla Structures

Сообщение DrBianko » 18 мар 2014, 11:49

Я ведь так и написал, что б кратно 5 мм.
Выходит как-то так)

Grizzley
Сообщения: 5
Регистрация: 28 июн 2017, 08:35

Re: Привязка пластины к стенки швеллера

Сообщение Grizzley » 18 мар 2019, 11:27

Таран Д. А. писал(а):
29 июн 2012, 13:06
Болты разумеется тоже дублируются
Как только исчезает пластина к которой они принадлежат так сразу исчезает и группа болтов.
Так получается в модели
Так в редакторе компонентов
Подскажите, в чем может быть проблема. Делал все как в примере. Но у меня совершенно отказывается отключаться вторая пластина. Несмотря на то, что в переменных значение меняется. Пришлось второй параметр оставить включенным и отключать пластину вручную, но это не слишком удобно

Grizzley
Сообщения: 5
Регистрация: 28 июн 2017, 08:35

Re: Привязка пластины к стенки швеллера в Tekla Structures

Сообщение Grizzley » 20 мар 2019, 10:42

Разобрался сам. Довольно странно, но я еще раз создал две аналогичные переменные, привязал создание пластин к ним, а старые удалил. И все заработало. В чем проблема с теми была - загадка!

Ответить
