Создание сборочных чертежей программой x_drawer в Tekla structures
Создание сборочных чертежей программой x_drawer в Tekla structures
Всем привет.
Доделал программу по автоматическому созданию сборочных чертежей. Идея была в том чтобы автоматизировать чертежную работу с самыми
распространенными типами конструкций Балка/Колонна/Связь. В большинстве своем, такие конструкции выглядят как некий длинный стержень (любого сечения) к которому приварены мелкие детали. С такими сборками программа справляется хорошо. Если сборка составная, например ферма или двухветвевая колонна - то хуже. Программа, конечно, на все 100% не сделает чертеж, и человека не заменит. НО, существенно облегчает работу, и сокращает время выполняя рутинную работу.
Ссылка для скачивания https://xplugins.com/download/x_drawer.zip
Чтобы было понятно как работать с программой - записал несколько роликов https://xplugins.com/ru/x-drawer/video-obzor.html
Программа еще находится в разработке, по-этому могут появляться какие-либо ошибки. Также есть ограничение: чертежник пропускает детали стоящие под углом.

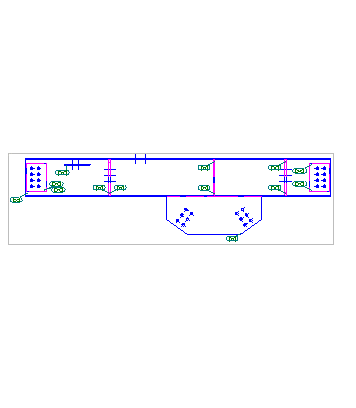

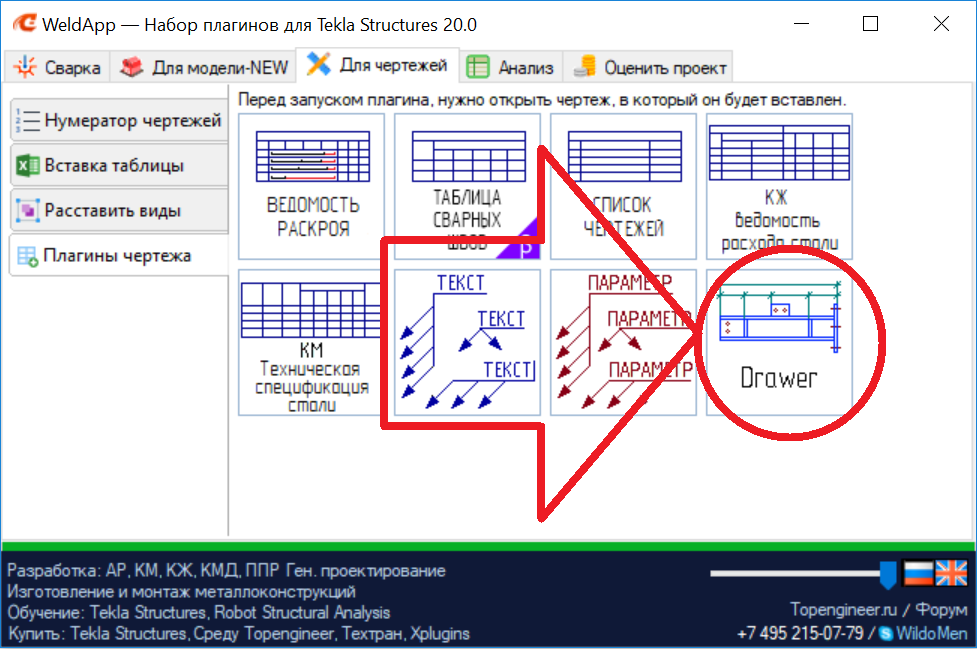

Запуск из велдапа
Доделал программу по автоматическому созданию сборочных чертежей. Идея была в том чтобы автоматизировать чертежную работу с самыми
распространенными типами конструкций Балка/Колонна/Связь. В большинстве своем, такие конструкции выглядят как некий длинный стержень (любого сечения) к которому приварены мелкие детали. С такими сборками программа справляется хорошо. Если сборка составная, например ферма или двухветвевая колонна - то хуже. Программа, конечно, на все 100% не сделает чертеж, и человека не заменит. НО, существенно облегчает работу, и сокращает время выполняя рутинную работу.
Ссылка для скачивания https://xplugins.com/download/x_drawer.zip
Чтобы было понятно как работать с программой - записал несколько роликов https://xplugins.com/ru/x-drawer/video-obzor.html
Программа еще находится в разработке, по-этому могут появляться какие-либо ошибки. Также есть ограничение: чертежник пропускает детали стоящие под углом.
Запуск из велдапа
Последний раз редактировалось sfera04 03 дек 2021, 18:42, всего редактировалось 2 раза.
Re: Создание сборочных чертежей программой x_drawer
Отличный плагин !!!
В v2016i работает? Что-то не хочет запускаться
В v2016i работает? Что-то не хочет запускаться
Re: Создание сборочных чертежей программой x_drawer
Какие то сообщения об ошибке выдает? попробуйте запустить чертежник от имени администратора
- Таран Д. А.
- Администратор
- Сообщения: 2874
- Регистрация: 30 ноя 2011, 18:41
- Откуда: г. Москва
- Контактная информация:
Re: Создание сборочных чертежей программой x_drawer
Запуск из велдап
Администратор Topengineer.ru 8 (495) 215-07-79 (офис) ; 8 (925) 755-9318 (сот.); Skype wildomen ; http://vk.com/tekla_structures
Разработка КМД | Разработка КМ | Разработка КЖ | Обучение Tekla Structures | Купить Tekla Structures
Разработка КМД | Разработка КМ | Разработка КЖ | Обучение Tekla Structures | Купить Tekla Structures
Re: Создание сборочных чертежей программой x_drawer
что то не реагирует ни как..
Re: Создание сборочных чертежей программой x_drawer
Пожелание. Добавить возможность привязки ребер к поверхности трубы Гнз, пока получалось только к осевой.
Re: Создание сборочных чертежей программой x_drawer в Tekla structures

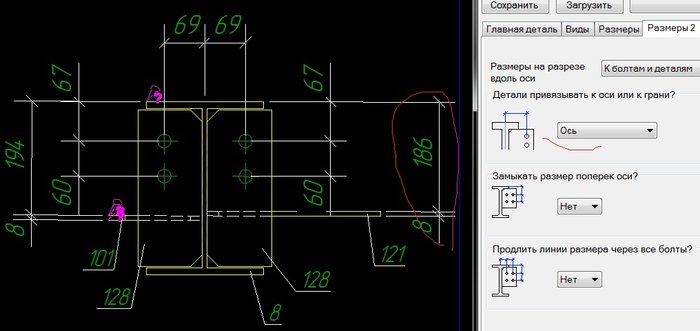

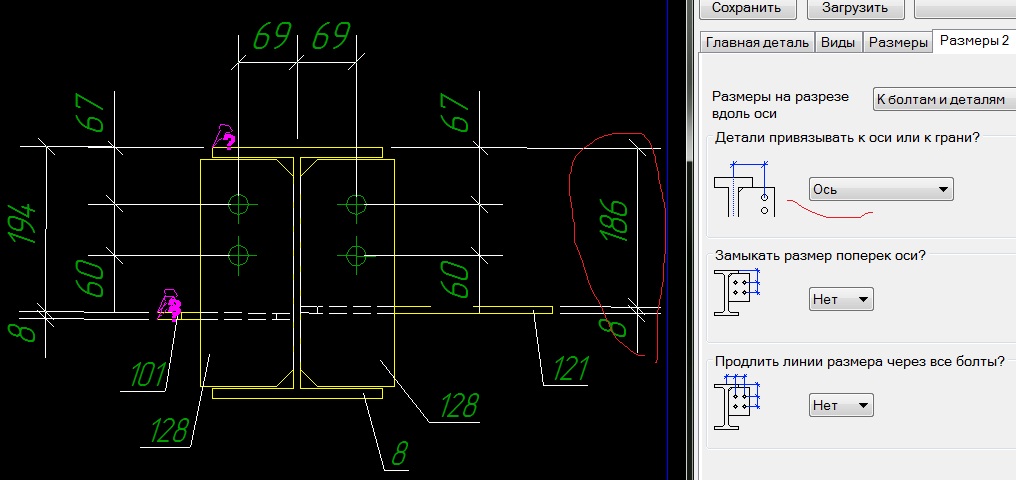

Добрый день. Вопрос по пункту "Размеры2/Детали привязать к оси или грани".

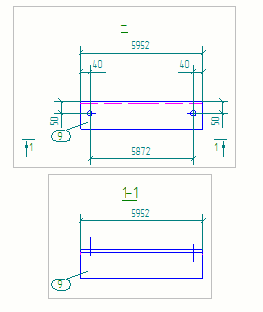

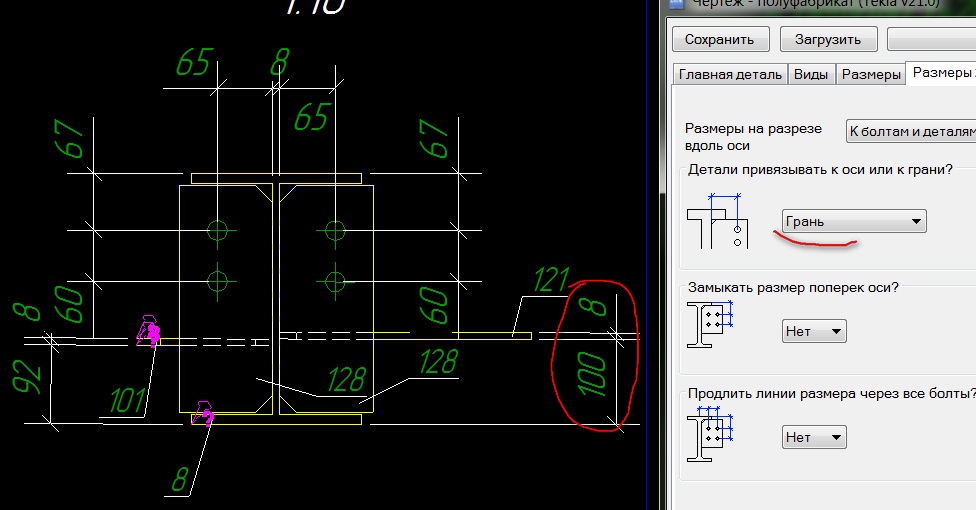

При вкл. пункте Грань, размер ставится снизу, а хотелось бы чтобы сверху.
Есть возможность сделать сверху как при вкл. пункте Ось?
Спасибо.
При вкл. пункте Грань, размер ставится снизу, а хотелось бы чтобы сверху.
Есть возможность сделать сверху как при вкл. пункте Ось?
Спасибо.
Re: Создание сборочных чертежей программой x_drawer в Tekla structures
Сейчас размер ставится к ближайшей грани, следующем обновлении добавлю чтобы размеры ставились к одной грани
Re: Создание сборочных чертежей программой x_drawer в Tekla structures
Сделал обновление к чертежнику, помимо исправлений мелких ошибок.

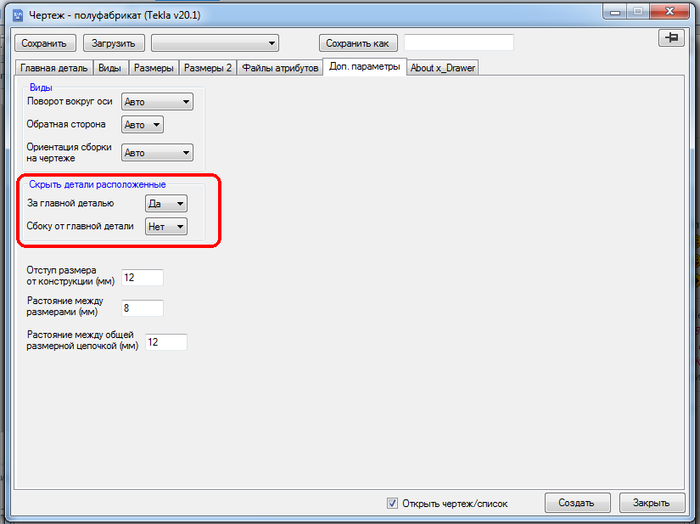

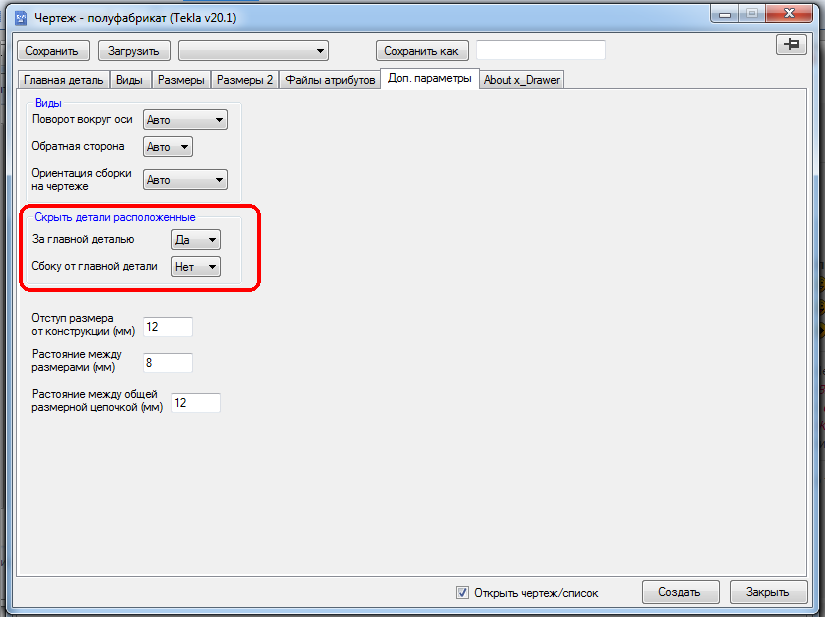

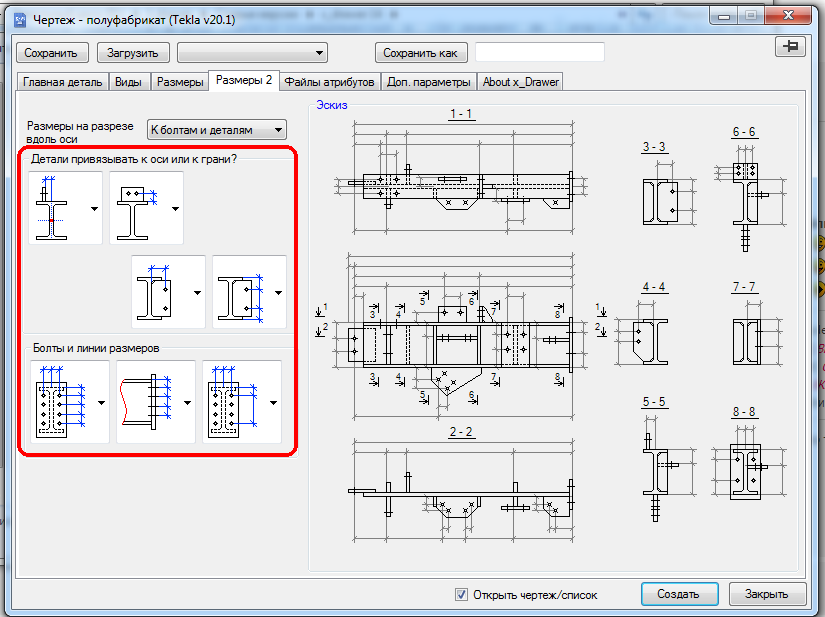

Добавил выбор "к чему ставить размер ?" к оси или к грани. Варианты размеров к болтовому полю. Теперь можно отключить скрытие деталей. Написал небольшой пример как настраивать чертежник PS. для тех кому понравилась программа - вы можете поддержать проект и поставить лайк на страничке (нажать на сердечко под названием, там нужна регистрация но она бесплатна)
https://warehouse.tekla.com/#/catalog/d ... ec411a3ed6
Добавил выбор "к чему ставить размер ?" к оси или к грани. Варианты размеров к болтовому полю. Теперь можно отключить скрытие деталей. Написал небольшой пример как настраивать чертежник PS. для тех кому понравилась программа - вы можете поддержать проект и поставить лайк на страничке (нажать на сердечко под названием, там нужна регистрация но она бесплатна)
https://warehouse.tekla.com/#/catalog/d ... ec411a3ed6
Re: Создание сборочных чертежей программой x_drawer в Tekla structures
На некоторых компьютерах чертежник не хотел запускаться, теперь это исправлено. (обновить нужно будет вручную)
http://xplugins.com/download/x_drawer.zip
http://xplugins.com/download/x_drawer.zip
Re: Создание сборочных чертежей программой x_drawer в Tekla structures
Рассмотрите пожалуйста вариант: добавить в приложение возможность выбора размера листа и компоновки таблиц.
Re: Создание сборочных чертежей программой x_drawer в Tekla structures
Помогите, пожалуйста, настроить создание указанного размера. До обновлений последних работало. Приложил файл настроек программы.
- Вложения
-
- однодетальная.xml
- (4.6 КБ) 448 скачиваний
Re: Создание сборочных чертежей программой x_drawer в Tekla structures
Пришлите мне на почту кусок модели (или всю) с этим уголком + соседи.

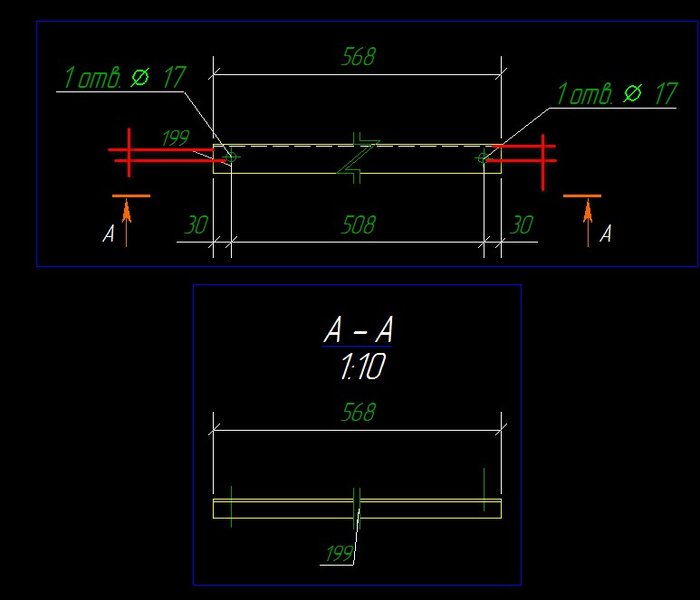

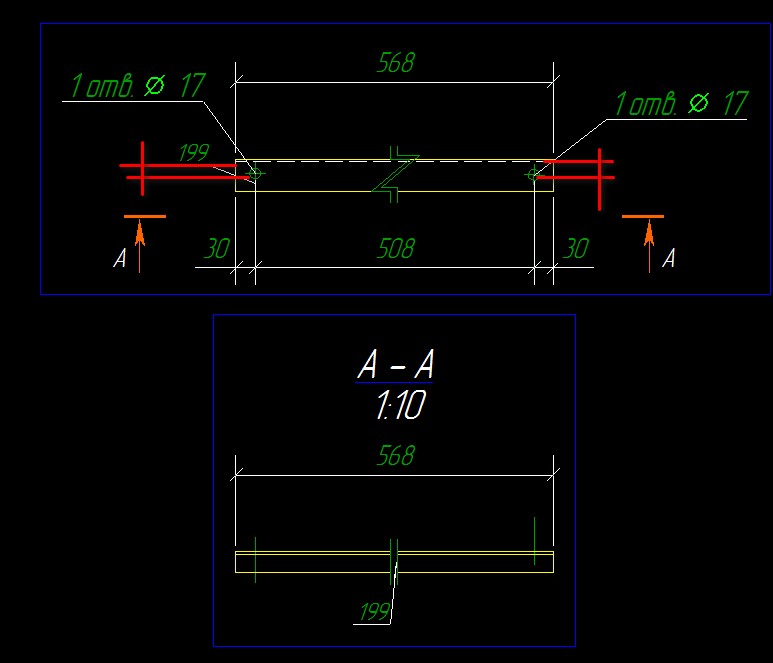

Вот как получается у меня с вашими настройками
Вот как получается у меня с вашими настройками
