Как такое может быть?

Сообщение alstey » 06 май 2014, 22:15

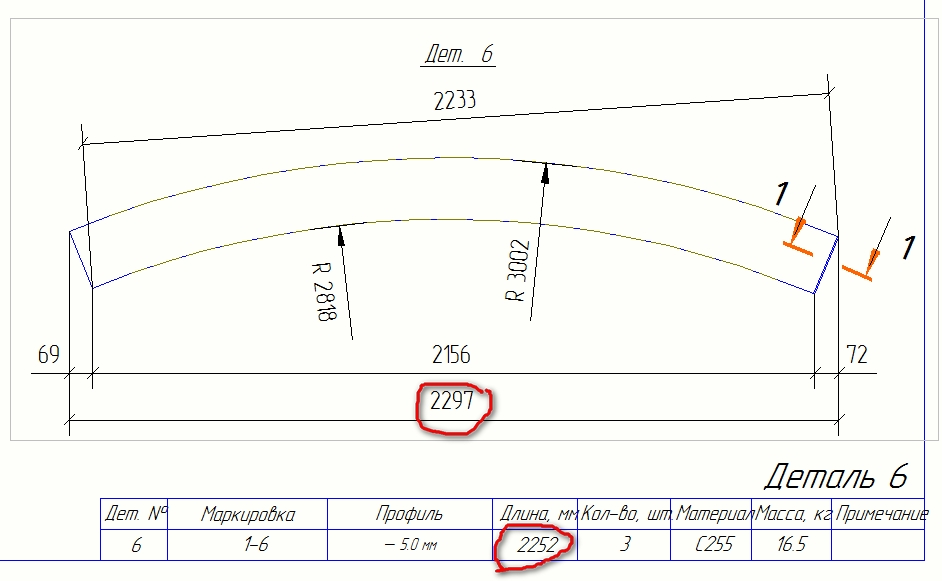

Ничего не пойму- размеры заготовки на чертеже и штампе, а также спецификации в сборке не сходятся... Элемент задавал контурной пластиной
Вложения

meart
Сообщения: 494
Регистрация: 04 мар 2013, 18:09

Re: Как такое может быть?

Сообщение meart » 06 май 2014, 22:22

было бы, конечно, хорошо, увидеть эту деталь в модели со всеми подрезками/фасками =)
но скорее всего ваш габарит - это не длина, а диагональ пластины, до приведения в такой вид.
«Есть только две бесконечные вещи: Вселенная и глупость. Хотя насчет Вселенной я не вполне уверен.» А. Эйнштейн

alstey
Сообщения: 1074
Регистрация: 18 май 2013, 11:30

Re: Как такое может быть?

Сообщение alstey » 06 май 2014, 22:30

meart писал(а):было бы, конечно, хорошо, увидеть эту деталь в модели со всеми подрезками/фасками =)
но скорее всего ваш габарит - это не длина, а диагональ пластины, до приведения в такой вид.

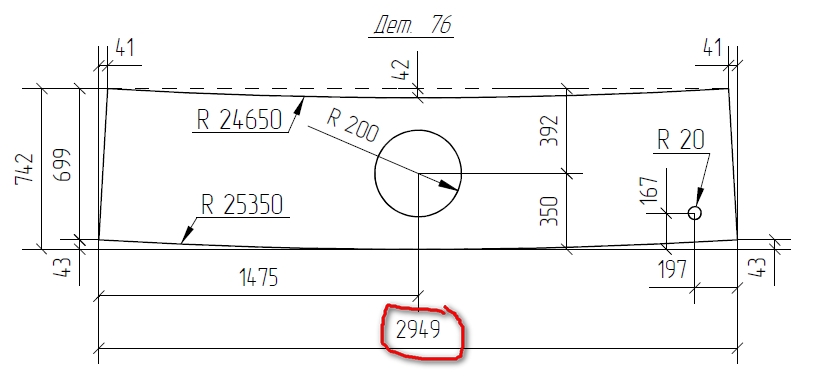

Без проблем- показываю
Вложения
Реальный размер 2297!!!

meart
Сообщения: 494
Регистрация: 04 мар 2013, 18:09

Re: Как такое может быть?

Сообщение meart » 06 май 2014, 22:41

Дело в том, что при таком построении текла "по-своему" воспринимает деталь: типо вы взяли здоровенный лист и вырезали такую пластину...

лучше всего такие элементы выполнять составной балкой >_< на мой взгляд.. и быстрее и безопаснее )))
Вложения

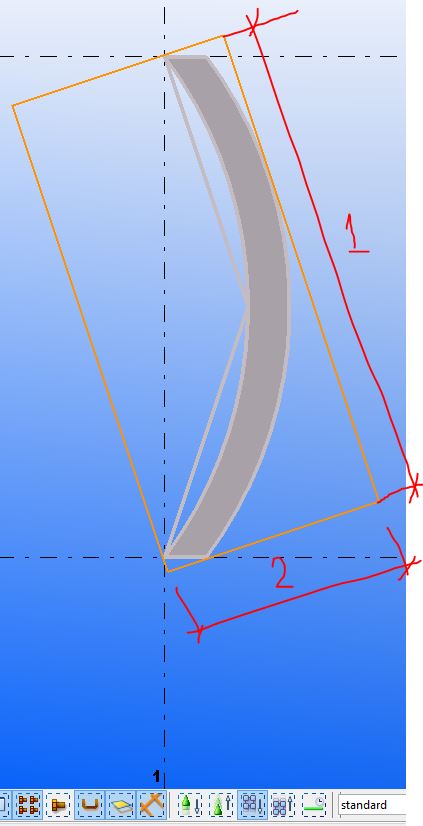

1 - длина; 2 - ширина
«Есть только две бесконечные вещи: Вселенная и глупость. Хотя насчет Вселенной я не вполне уверен.» А. Эйнштейн

alstey
Сообщения: 1074
Регистрация: 18 май 2013, 11:30

Re: Как такое может быть?

Сообщение alstey » 06 май 2014, 22:48

meart писал(а):Дело в том, что при таком построении текла "по-своему" воспринимает деталь: типо вы взяли здоровенный лист и вырезали такую пластину...

лучше всего такие элементы выполнять составной балкой >_< на мой взгляд.. и быстрее и безопаснее )))

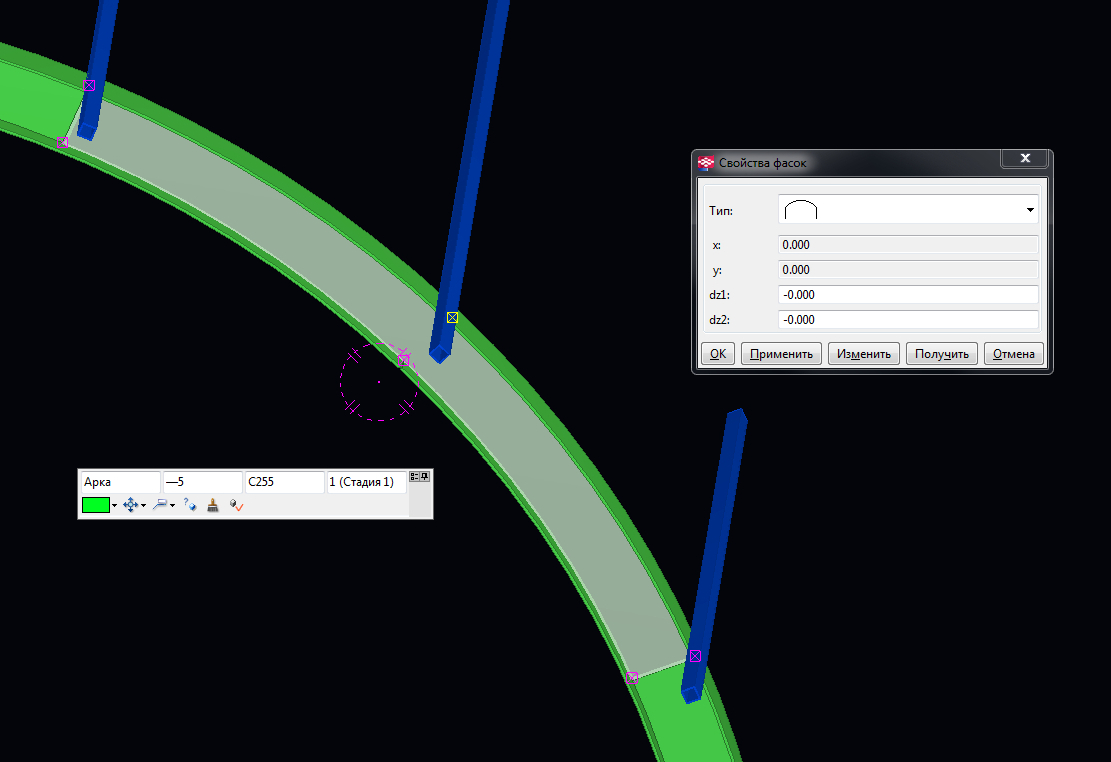

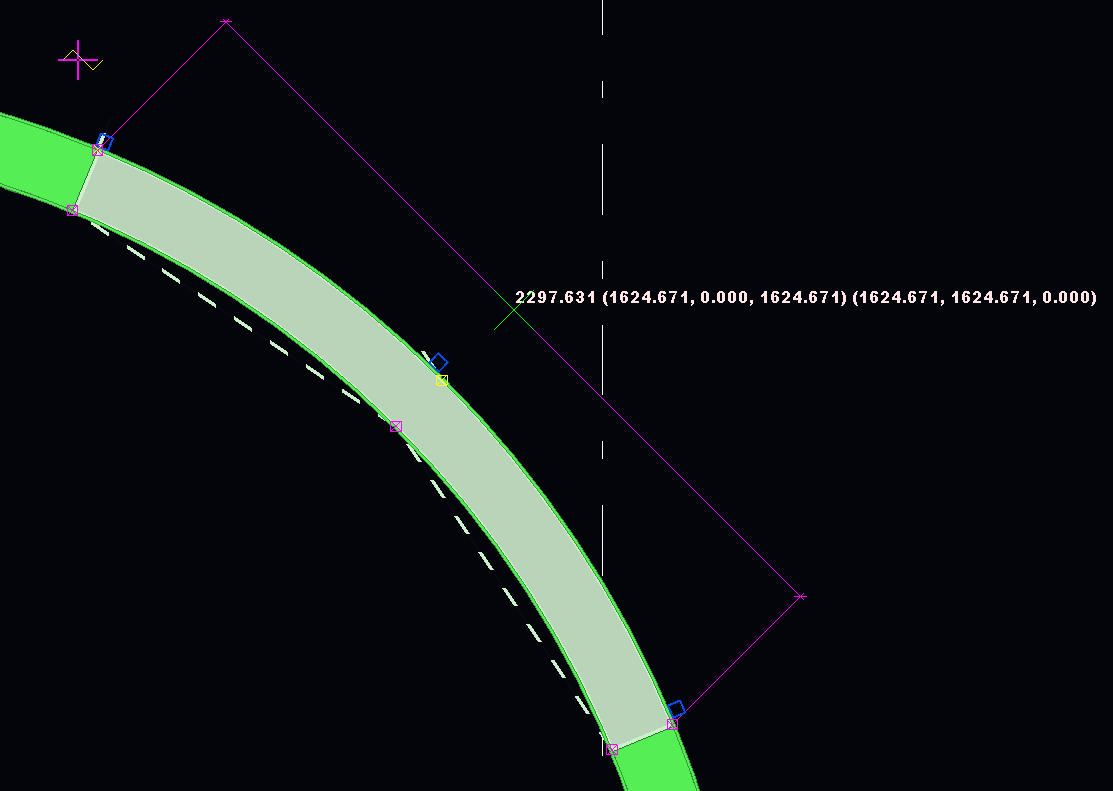

Видимо, не совсем так. Вот пример ранее выполненной такой пластины, правда в версии 19.0. Сейчас модель сделал в 20.0 sr1.
Вложения

alstey
Сообщения: 1074
Регистрация: 18 май 2013, 11:30

Re: Как такое может быть?

Сообщение alstey » 06 май 2014, 22:51

meart писал(а):лучше всего такие элементы выполнять составной балкой >_< на мой взгляд.. и быстрее и безопаснее )))
Составная балка, как раз даст развертку, как будто бы пластина эта гнулась в своей плоскости, чего быть не может. Поэтому и моделировал пластиной. Но почему такая некорректная длина заготовки?

alstey
Сообщения: 1074
Регистрация: 18 май 2013, 11:30

Re: Как такое может быть?

Сообщение alstey » 06 май 2014, 23:09

meart писал(а):Дело в том, что при таком построении текла "по-своему" воспринимает деталь: типо вы взяли здоровенный лист и вырезали такую пластину...

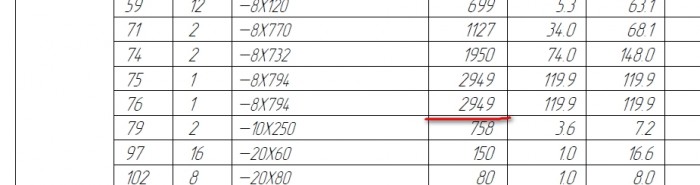

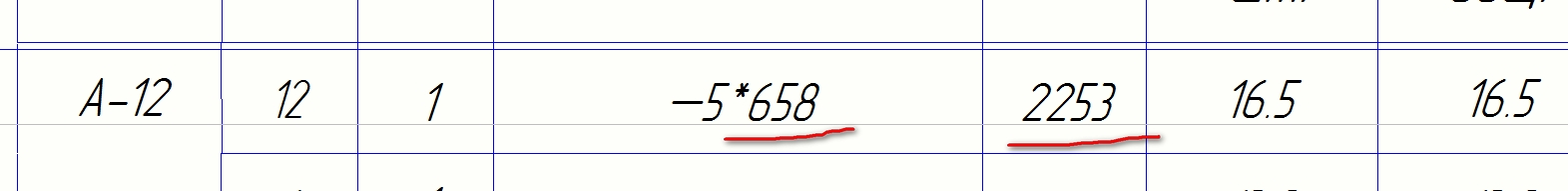

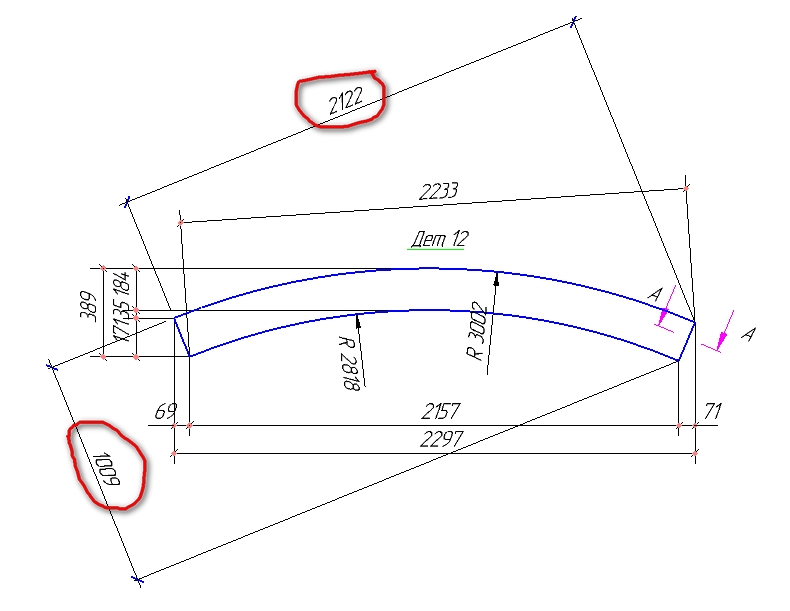

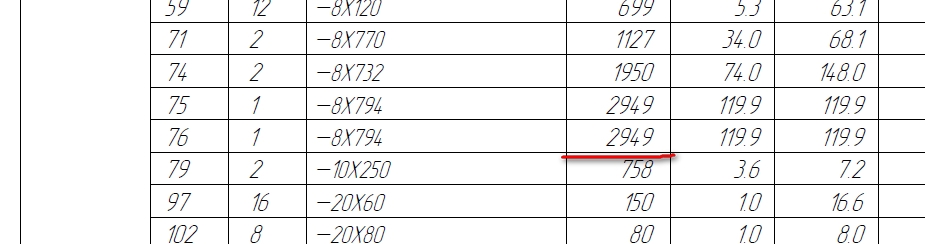

Даже если предположить это, то размер такой заготовки должен составлять 2122мм, на 1009мм. Что еще любопытно- в спецификации сборки заготовка с размерами 658Х2253! Какая-то ерунда.
Вложения
Размеры в спецификации сборки
возможно такие могут быть размеры заготовки

Ответить
