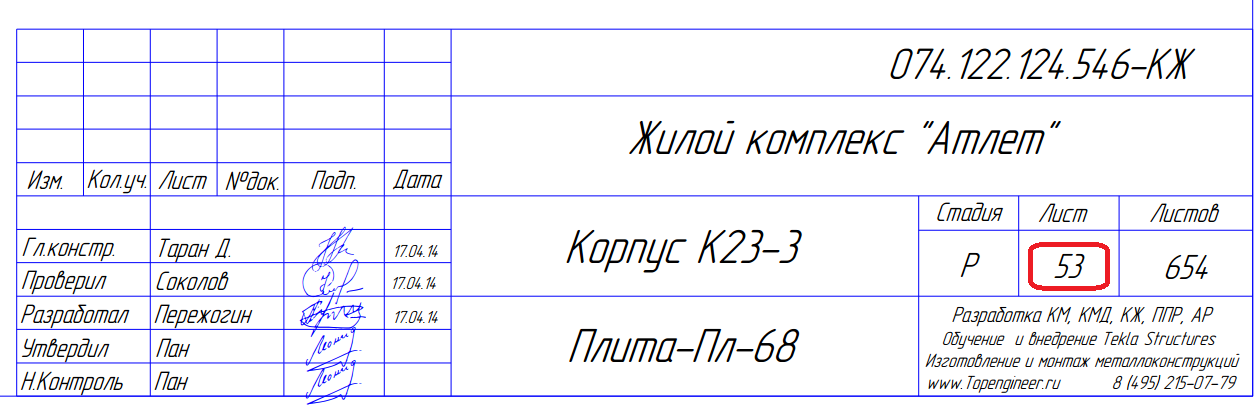

Как заполнить номер листа в штампе чертежа Tekla Structures

Сообщение Таран Д. А. » 30 апр 2014, 14:03

Существует 2 метода.
1 ) Ручной (Мы указываем каждый номер листа по отдельности) рекомендуется при небольшом количестве чертежей
2) Автоматический с использованием плагина нумирации чертежей


Первый способ (ручной)

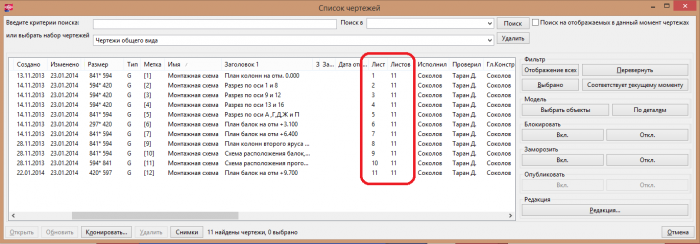

1. Открыть список чертежей CTRL+L
2. Выделить нужный чертежи
3. Открыть пользовательские свойства чертежа Alt+U
4. Открыть закладку Чертежи
5 Снять все галочки
6. Указать номер листа в комплекте

Последующие чертежи

7. Указываем в базе чертежей следующий
8. Вписываем новый номер листа
9. Нажимаем кнопку ИЗМЕНИТЬ

Второй способ с использование плагина (автоматическкая нумерация)
1)Скачать макрос http://www.topengineer.ru/programms/numerator-chertejey
2)Запустить макрос нумерации чертежей
3)Выделить необходимые чертежи
4) Задать начальный номер
5) Нажать задать номера
6) Применить

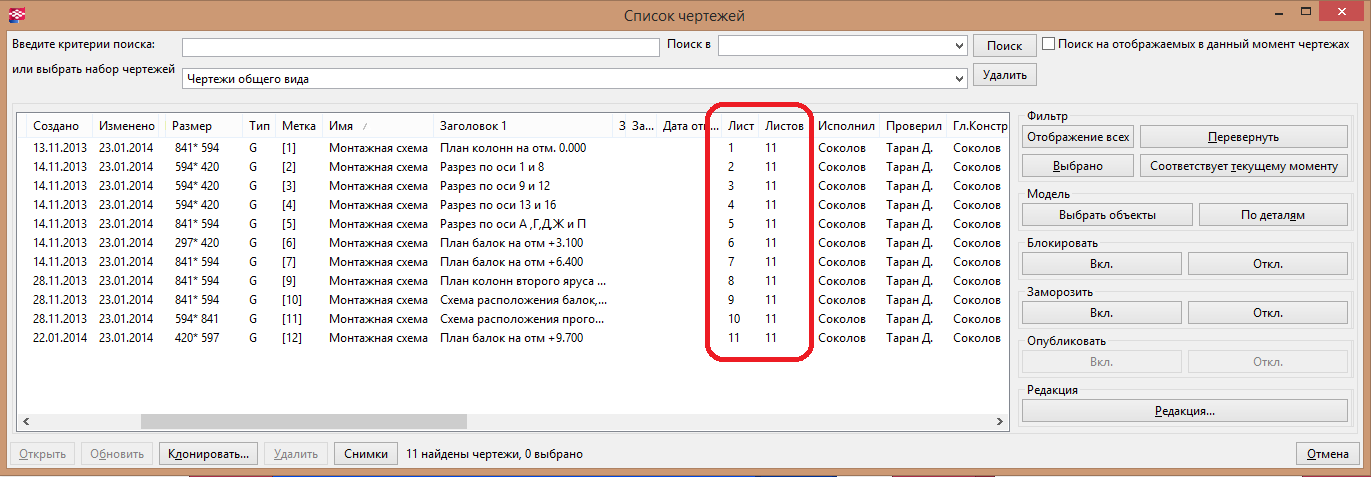

Итог
