Виды отдельных деталей на чертежах сборок Tekla Structures

Сообщение sivolday » 23 янв 2014, 11:43

При добавлении на чертёж марки (сборки) чертежей деталей, виды деталей оказываются связанными с видами на чертежах отдельных деталей. Казалось бы это замечательно… Но, при обновлении чертежа детали (даже не значительном, изменилось количество к примеру), теряется вся компоновка на чертеже марки (выставляется «случайный» масштаб, теряются всем изменения относительно вида из чертежа отдельной детали).

Как бороться с такой проблемой? Есть ли способ разорвать связь между видами?
Вложения

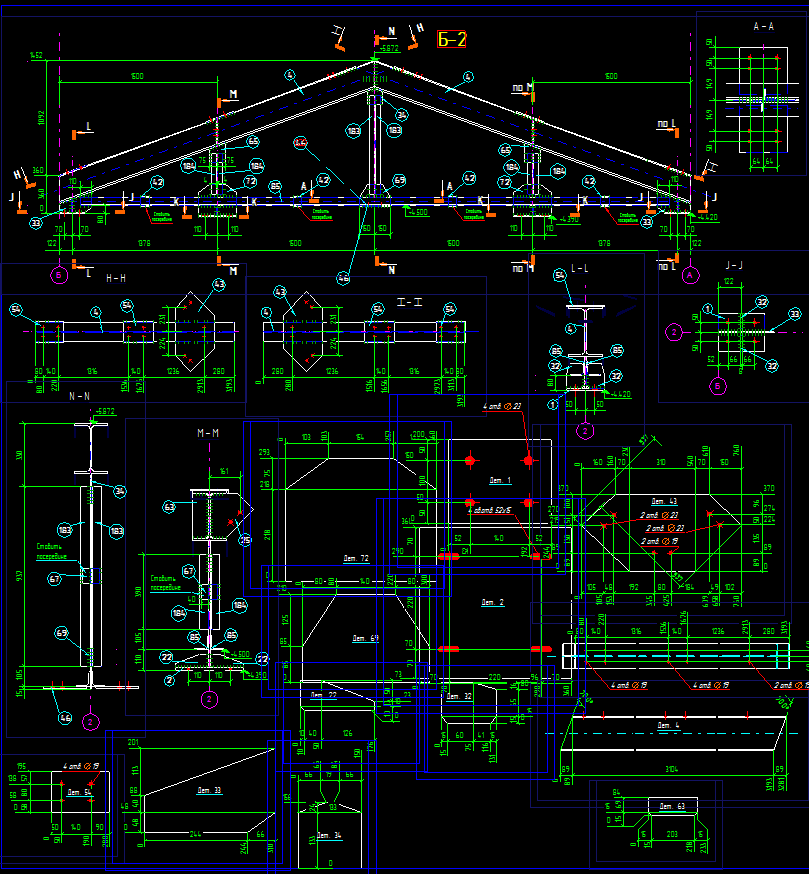

После обновления

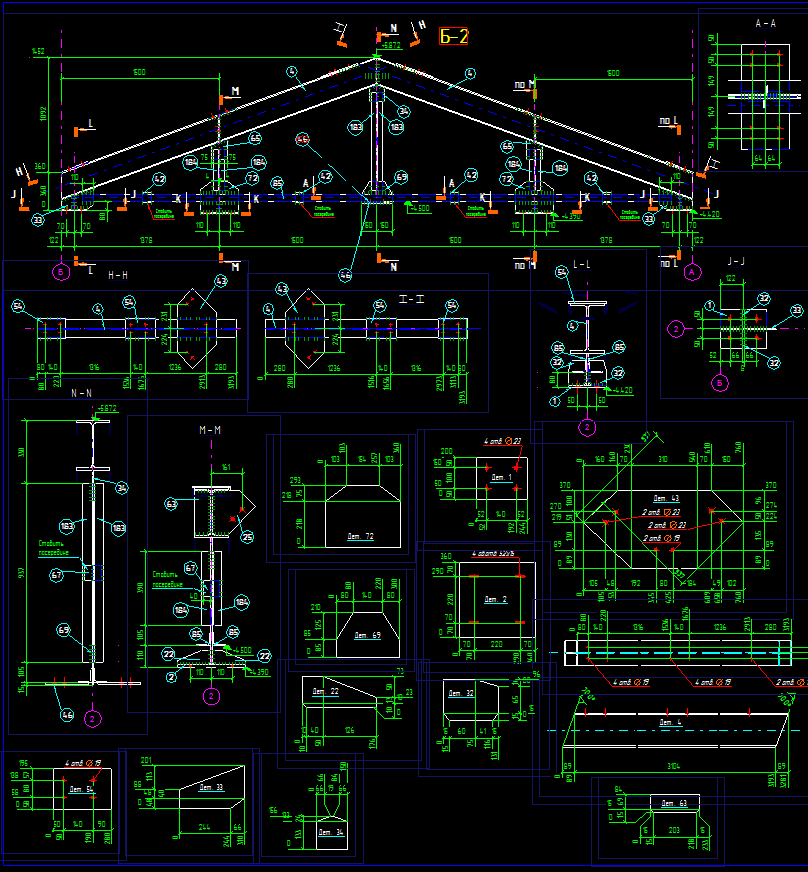

До обновления

Аватара пользователя
vladimir_a
Сообщения: 600
Регистрация: 07 дек 2011, 21:22

Re: Виды отдельных деталей на чертежах сборок

Сообщение vladimir_a » 23 янв 2014, 12:01

sivolday писал(а):При добавлении на чертёж марки (сборки) чертежей деталей, виды деталей оказываются связанными с видами на чертежах отдельных деталей. Казалось бы это замечательно… Но, при обновлении чертежа детали (даже не значительном, изменилось количество к примеру), теряется вся компоновка на чертеже марки (выставляется «случайный» масштаб, теряются всем изменения относительно вида из чертежа отдельной детали).

Как бороться с такой проблемой? Есть ли способ разорвать связь между видами?
вот попробуй как здесь viewtopic.php?f=6&t=2346&p=11586#p11490

sivolday
Сообщения: 17
Регистрация: 23 янв 2014, 11:16

Re: Виды отдельных деталей на чертежах сборок

Сообщение sivolday » 23 янв 2014, 12:22

Судя теме, по ссылке приведённой выше, проблема не решаема без подобной процедуры? Но ведь делают же люди чертежи сборок со всеми деталями, присутствующими в оных (за частую так только и требуется выполнять чертежи). Судя по тому что подобная проблема не поднималась на форуме её и не возникает. Ведь моём случае речь идёт не о комплексных чертежах, а о чертежах сборки.

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2663
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Виды отдельных деталей на чертежах сборок Tekla Structur

Сообщение Таран Д. А. » 23 янв 2014, 12:24

У меня не разлетается.
Ты просто когда деталь редактируешь не переноси ее по листу чертежа отдельной детали она и не будет убегать даже при обновлении.

sivolday
Сообщения: 17
Регистрация: 23 янв 2014, 11:16

Re: Виды отдельных деталей на чертежах сборок Tekla Structur

Сообщение sivolday » 23 янв 2014, 12:41

Возможно, ли при этом использовать разные масштабы в чертеже детали (более крупный) и на чертеже марки (не беря во внимание расстановку аннатотивных элементов). Тут и возникают основные трудности, особенно если деталь имеет более одного вида.

Можно смириться и выполнять чертежи деталей в одном масштабе в деталировке и на марках. Но тут всё равно возникает трудность. Насколько я понимаю выбор масштаба, в котором вставляется вид детали на лист, происходит в зависимости от масштабов в свойствах см. прик. избр. Самый ходовой масштаб 1:10 (его единственный можно и оставить), но зачастую для мелких деталей необходимо использовать 1:5 вот с ними и начинаются трудности, поскольку для них масштаб сбрасывается на 1/10.
Вложения

dimitriy_popov
Сообщения: 102
Регистрация: 15 дек 2011, 10:02
Откуда: Тула

Re: Виды отдельных деталей на чертежах сборок Tekla Structur

Сообщение dimitriy_popov » 23 янв 2014, 12:55

sivolday писал(а):Как бороться с такой проблемой? Есть ли способ разорвать связь между видами?
F1 - XS_USE_EXISTING_SINGLE_PART_DRAWINGS_IN_ASSEMBLY_DRAWINGS

sivolday
Сообщения: 17
Регистрация: 23 янв 2014, 11:16

Re: Виды отдельных деталей на чертежах сборок Tekla Structur

Сообщение sivolday » 23 янв 2014, 13:18

Проблему не решает, скорее отягощает. В случае XS_USE_EXISTING_SINGLE_PART_DRAWINGS_IN_ASSEMBLY_DRAWINGS= FALSE нужно каждую деталь образмеривать по множеству раз, отдаёт маразмом. Нужно всего то, что бы, не сбрасывался масштаб или способ оборвать связь между видами. Масштаб для вставляемых деталей берётся из другого окна.
Вложения

sivolday
Сообщения: 17
Регистрация: 23 янв 2014, 11:16

Re: Виды отдельных деталей на чертежах сборок Tekla Structur

Сообщение sivolday » 23 янв 2014, 13:31

В хорошо сформулированном вопросе половина ответе. ;)

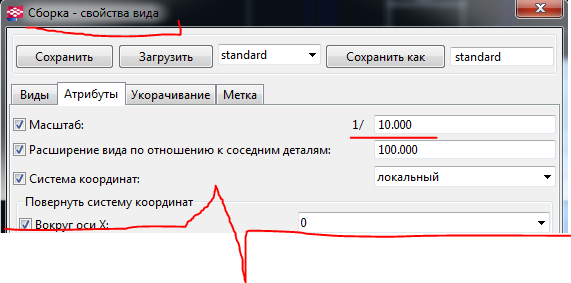

Для того чтобы добавлять виды деталей с другим масштабом: Вид/Добавить виды с другого чертежа/Копировать, в таком случае не создаётся связь меду видами и масштаб не сбрасывается. НО тогда не создаётся связь, и централизовано, нет возможности внести исправление.

Есть ли способ без разрушение связи выставить отличный от общего масштаб?

meart
Сообщения: 396
Регистрация: 04 мар 2013, 18:09

Re: Виды отдельных деталей на чертежах сборок Tekla Structur

Сообщение meart » 23 янв 2014, 15:16

sivolday писал(а):Возможно, ли при этом использовать разные масштабы в чертеже детали (более крупный) и на чертеже марки (не беря во внимание расстановку аннатотивных элементов). Тут и возникают основные трудности, особенно если деталь имеет более одного вида.

Можно смириться и выполнять чертежи деталей в одном масштабе в деталировке и на марках. Но тут всё равно возникает трудность. Насколько я понимаю выбор масштаба, в котором вставляется вид детали на лист, происходит в зависимости от масштабов в свойствах см. прик. избр. Самый ходовой масштаб 1:10 (его единственный можно и оставить), но зачастую для мелких деталей необходимо использовать 1:5 вот с ними и начинаются трудности, поскольку для них масштаб сбрасывается на 1/10.

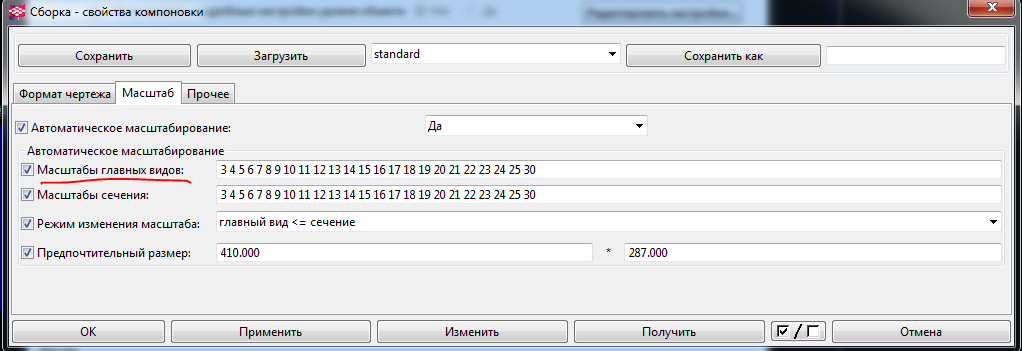

а если в свойствах компоновки сборки установить масштаб 5 и 10, детальки добавляются в каком масштабе?

P.S. разрывать связи между чертежами не лучшая идея, это может повлечь за собой ещё большие проблемы, чем маленький масштаб на мелкие детали >_>
«Есть только две бесконечные вещи: Вселенная и глупость. Хотя насчет Вселенной я не вполне уверен.» А. Эйнштейн

sivolday
Сообщения: 17
Регистрация: 23 янв 2014, 11:16

Re: Виды отдельных деталей на чертежах сборок Tekla Structur

Сообщение sivolday » 24 янв 2014, 05:41

Если вид детали свободный, то масштаб устанавливается из списка в окне компоновки После фиксации зависимого вида на сборочном чертеже, обновление «родительского» вида на чертеже отдельной детали влечёт за собой обновление зависимого при этом устанавливается единственный масштаб, указанный в окне свойства вида.
