vik300001
Сообщения: 2
Регистрация: 12 янв 2014, 13:43

Проектирование треугольной фермы в Tekla Structures

Сообщение vik300001 » 12 янв 2014, 14:12

Здравствуйте! Столкнулся с проблемой т.к. являюсь новичком.

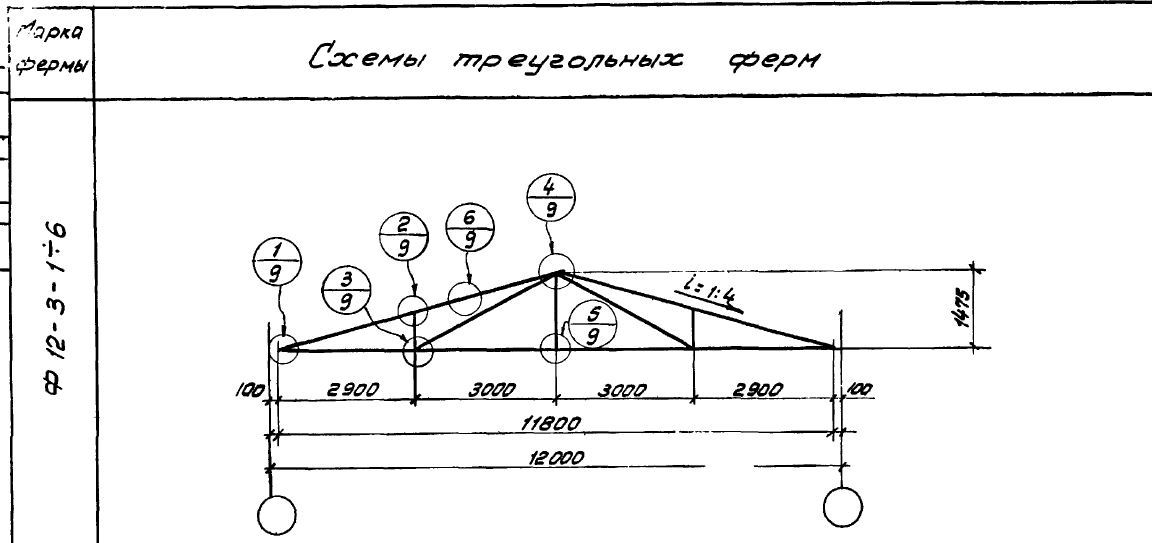

Нужно нарисовать ферму из профильной трубы (квадратной прямоугольной) такую ферму:
Я так понял что инструмен ферма (s78) сюда неподойдет. Отсюда и просьба:
Напишите пожалуйста алгоритм проектирования данной фермы (пошаговый). Или может есть ссылка на видео...
Все облазил ничего дельного ненашел.

Аватара пользователя
Stanislav
Сообщения: 72
Регистрация: 15 дек 2011, 14:28
Откуда: Белгород

Re: Проектирование треугольной фермы

Сообщение Stanislav » 13 янв 2014, 10:09

Рисуйте отдельными балками нижний пояс, верхний и т.д. А дальше соединения элементов.

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2635
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Проектирование треугольной фермы

Сообщение Таран Д. А. » 13 янв 2014, 11:48

vik300001 писал(а):Здравствуйте! Столкнулся с проблемой т.к. являюсь новичком.
Нужно нарисовать ферму из профильной трубы (квадратной прямоугольной) такую ферму:

Я так понял что инструмен ферма (s78) сюда неподойдет. Отсюда и просьба:
Напишите пожалуйста алгоритм проектирования данной фермы (пошаговый). Или может есть ссылка на видео...
Все облазил ничего дельного ненашел.
Вообще пройди облучение у нас на курсах. Сэкономишь 2 года жизни.
Обучение 2 дня на выходных.
Детали тут http://topengineer.ru/education-centr/ts/single

vik300001
Сообщения: 2
Регистрация: 12 янв 2014, 13:43

Re: Проектирование треугольной фермы в Tekla Structures

Сообщение vik300001 » 14 янв 2014, 15:24

Рисуйте отдельными балками нижний пояс, верхний и т.д. А дальше соединения элементов.
Думаю правда где-то здесь.
Я так понимаю дальше идет подрезка потом создание сварных узлов??? Потому что автосоеденение неканает!!!! А как??
Нужно создать стульчики на колоннах, конек на сварке через фасонку, остальное просто на сварку. Правильно?? и еще раз А как??

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2635
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Проектирование треугольной фермы в Tekla Structures

Сообщение Таран Д. А. » 15 янв 2014, 10:36

Тут всего 1 узел делается параметрической привязкой в 2 клика. Просто методом тыка это не освоить. Иначе будешь как все ночевки объединять всю раму в компонент а потом задаваться вопросом от куда столько проблем.
Скоро постараюсь сделать видео обзор по рамам и как правильно делать и почему именно так. Вопрос только в свободное время упереться.

Аватара пользователя
Stanislav
Сообщения: 72
Регистрация: 15 дек 2011, 14:28
Откуда: Белгород

Re: Проектирование треугольной фермы в Tekla Structures

Сообщение Stanislav » 20 янв 2014, 16:04

vik300001 писал(а):
Рисуйте отдельными балками нижний пояс, верхний и т.д. А дальше соединения элементов.
Я так понимаю дальше идет подрезка потом создание сварных узлов??? Потому что автосоеденение неканает!!!! А как??
Нужно создать стульчики на колоннах, конек на сварке через фасонку, остальное просто на сварку. Правильно?? и еще раз А как??
Подрезайте элементы ферм. Дальше сварите ферму в одну сборку.

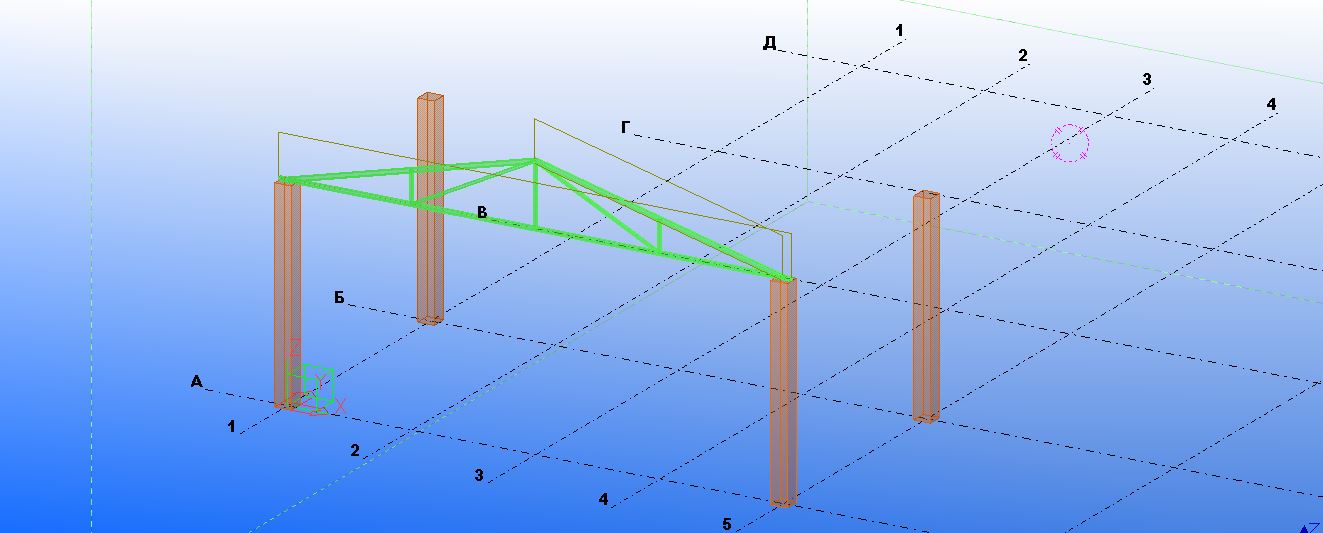

Элементы рисуйте тоже вручную - стульчики, фасонки - листом.
P.S. Рекомендую поискать обучение для теклы, если не ошибаюсь для 16-ой версии. Есть уроки. Там объект проектируется от и до. Пройдете его и все станет с этой фермой ясно. Ну или воспользуйтесь платным предложением)
