Создание чертежей марки КЖИ закладной Tekla Structures

Сообщение Airo » 12 сен 2013, 05:52

Подскажите пожалуйста как создать чертеж КЖИ закладного изделия созданного в пользовательском компоненте (компонент - деталь)! Закладная параметрическая, созданная из элементов с материалом металл - вставляю в отлитый элемент, добавляю эту делать в отлитый элемент как металлическую и получаю чертеж отлитого элемента, вместе с закладной! А как вот получить чертеж самой закладной, не прибегая к разбиению компонента?? И еще вопрос. Как можно создать закладную деталь из металлической пластины и арматуры, другими словами - как прикрепить арматуру к металлу, без танцев с бубном вокруг материала пластины?

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Создание чертежей марки КЖИ закладной созданной компонен

Сообщение Таран Д. А. » 14 окт 2013, 09:57

Airo писал(а):Подскажите пожалуйста как создать чертеж КЖИ закладного изделия созданного в пользовательском компоненте (компонент - деталь)! Закладная параметрическая, созданная из элементов с материалом металл - вставляю в отлитый элемент, добавляю эту делать в отлитый элемент как металлическую и получаю чертеж отлитого элемента, вместе с закладной! А как вот получить чертеж самой закладной, не прибегая к разбиению компонента?? И еще вопрос. Как можно создать закладную деталь из металлической пластины и арматуры, другими словами - как прикрепить арматуру к металлу, без танцев с бубном вокруг материала пластины?
Просто создай чертеж отдельной детали ну или сборки. Если надо перенеси его на свой отлитый элемент.
Если рисуешь закладную руками не забудь прикрепить их к отлитому элементу.

RHSY
Сообщения: 175
Регистрация: 23 июл 2013, 09:42

Re: Создание чертежей марки КЖИ закладной Tekla Structures

Сообщение RHSY » 14 окт 2013, 21:14

А если это не закладная, а каркас скажем? Как выполнить КЖИ на нестандартный каркас? Как выполнить сборку из отдельных арматурных стержней? Вопрос крайне актуален.

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Создание чертежей марки КЖИ закладной Tekla Structures

Сообщение Таран Д. А. » 16 окт 2013, 12:33

RHSY писал(а):А если это не закладная, а каркас скажем? Как выполнить КЖИ на нестандартный каркас? Как выполнить сборку из отдельных арматурных стержней? Вопрос крайне актуален.
Открепи стержни от бетона и обведении в сборку.

RHSY
Сообщения: 175
Регистрация: 23 июл 2013, 09:42

Re: Создание чертежей марки КЖИ закладной Tekla Structures

Сообщение RHSY » 17 окт 2013, 08:51

Что то не получается объединить отдельные стержни в сборку. Может что то не так делаю? Последовательность такая:
1. Открепляю стрежни от бетонного элемента - выделяю стержни и правой кнопкой в контекстном меню "Открепить деталь"
2. Выделяю стержни (при включенном "Выбрать сборки"), но в контекстном меню отсутствует пункт "Переделать в сборку"
Поэтому как то не понятно с объединением в сборку

dyr
Сообщения: 50
Регистрация: 26 авг 2012, 20:59

Re: Создание чертежей марки КЖИ закладной Tekla Structures

Сообщение dyr » 17 окт 2013, 11:13

RHSY писал(а):Что то не получается объединить отдельные стержни в сборку. Может что то не так делаю? Последовательность такая:
1. Открепляю стрежни от бетонного элемента - выделяю стержни и правой кнопкой в контекстном меню "Открепить деталь"
2. Выделяю стержни (при включенном "Выбрать сборки"), но в контекстном меню отсутствует пункт "Переделать в сборку"
Поэтому как то не понятно с объединением в сборку
Арматура в сборку не лепиться. Иожно только объединить (разъединить) стержни.

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Создание чертежей марки КЖИ закладной Tekla Structures

Сообщение Таран Д. А. » 17 окт 2013, 11:33

dyr писал(а):
RHSY писал(а):Что то не получается объединить отдельные стержни в сборку. Может что то не так делаю? Последовательность такая:
1. Открепляю стрежни от бетонного элемента - выделяю стержни и правой кнопкой в контекстном меню "Открепить деталь"
2. Выделяю стержни (при включенном "Выбрать сборки"), но в контекстном меню отсутствует пункт "Переделать в сборку"
Поэтому как то не понятно с объединением в сборку
Арматура в сборку не лепиться. Можно только объединить (разъединить) стержни.
Просто объединить стержни нельзя.
А скинь примет того что надо получить. Может я тебя не так понял.

RHSY
Сообщения: 175
Регистрация: 23 июл 2013, 09:42

Re: Создание чертежей марки КЖИ закладной Tekla Structures

Сообщение RHSY » 18 окт 2013, 08:49

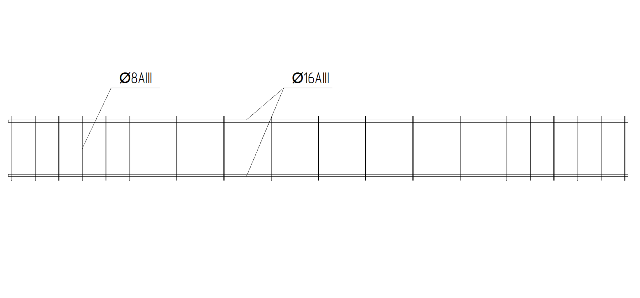

Нечто подобное - арматурные каркасы заводского изготовления. На 1 каркас должен быть 1 чертеж со своей спецификацией.
Вложения
