Площадь покраски в Tekla Structures

Сообщение Владимир Шнейдер » 14 фев 2012, 18:14

Кто работал с площадью покраски?
как вывести в сборочный чертеж площадь покраски по отправочной марке (сборке)?
как при этом быть с "обработкой поверхности"? учитывается ли созданная обработка в этой площади?
можно ли расписать по каждой марке, сколько какой обработки поверхности приходится на нее (например, площадь под покраску - 10 м2, под мастику - 1 м2, общая площадь для сборки тогда 11 м2) ?

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2636
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: площадь покраски

Сообщение Таран Д. А. » 14 фев 2012, 18:17

У вас KMD_RUS :)
Создайте отчет 002_...
Там будет как раз то что вам надо :)

Владимир Шнейдер
Сообщения: 285
Регистрация: 03 фев 2012, 17:29
Откуда: Днепропетровск

Re: площадь покраски

Сообщение Владимир Шнейдер » 14 фев 2012, 18:22

да, там есть площадь по каждой сборке. но
1) мы хотим видеть эту информацию на сборочном чертеже
2) там не учитываются типы обработки поверхности, созданные дополнительно

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2636
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: площадь покраски

Сообщение Таран Д. А. » 14 фев 2012, 18:45

А как дожна обработка учитываться в полщади покраски?
Немного не понял.
Отобразить то на чертеже не проблема.

Владимир Шнейдер
Сообщения: 285
Регистрация: 03 фев 2012, 17:29
Откуда: Днепропетровск

Re: площадь покраски

Сообщение Владимир Шнейдер » 14 фев 2012, 19:22

Например, у нас был объект со стыками на высокопрочных болтах. На этот стык по технологии монтажа, нвязанной заказчиком, наносилась цвэс- специальная мастика, улучшающая коэффициент трения. Площадь нанесения покрытия мы отображали на каждом сборочном чертеже (эта мастика дорогая), соответсвенно, при подсчете площади ОКРАШИВАЕМОЙ поверхности мы вычитали площадь нанесения мастики из площади общей поверхности деталей. То есть на чертеже были три цифры- площадь мастики, площадь краски, площадь поверхности=площадь мастики+ площадь краски

Вот как бы здесь это сделать?

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2636
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: площадь покраски

Сообщение Таран Д. А. » 14 фев 2012, 21:39

Предлагаю сделать иначе.
1. Отфильтровываем на полной 3D только болты высокопрочный (все кроме них скрыть).
2. Выделяем все высокопрочные болты.
3. Удаляем их
4. Нажимаем Ctrl+z (высветятся все пластины которые пронизывали высокопрочные болты)
5. Выделяем теперь все детали которые появились, это и есть детали которые нужно покрасить вашей мастикой.
6. Создаем отчет из выбранных. Получаем площадь покраски для нужных деталей :)

Аватара пользователя
CuPo>I<a
Сообщения: 777
Регистрация: 26 дек 2011, 12:41
Откуда: Златоуст
Контактная информация:

Re: площадь покраски

Сообщение CuPo>I<a » 15 фев 2012, 05:29

боюсь там кроме пластин еще участки профилей этой мастикой окрашиваются, которые тоже надо учитывать

Айдар
Сообщения: 230
Регистрация: 06 дек 2011, 22:23
Контактная информация:

Re: площадь покраски

Сообщение Айдар » 15 фев 2012, 08:55

Владимир Шнейдер писал(а):площадь под покраску - 10 м2,
под мастику - 1 м2,
общая площадь для сборки тогда 11 м2) ?
Как вариант создать условие в шаблоне спецификации:
пл. под покраску = общая пл. (атрибут AREA) - пл. под мастику (значение проеще всего задать в ручную в какой нибудь атрибут в чертеже)

Владимир Шнейдер
Сообщения: 285
Регистрация: 03 фев 2012, 17:29
Откуда: Днепропетровск

Re: площадь покраски

Сообщение Владимир Шнейдер » 15 фев 2012, 09:02

CuPo>I<a писал(а):боюсь там кроме пластин еще участки профилей этой мастикой окрашиваются, которые тоже надо учитывать
Именно, мастика наносится на часть детали( например, это часть стенки сварного дватувра), физически деталь одна и та же, но покрытие разное.



Айдар писал(а)::
пл. под покраску = общая пл. (атрибут AREA) - пл. под мастику (значение проеще всего задать в ручную в какой нибудь атрибут в чертеже)
Конечно, так можно сделать, это я понимаю, но хотелось бы более автоматизированного способа. Просто я сейчас прохожу уроки по текле, увидел инструмент "обработка поверхности", захотелось понять, как его использовать. Скгодня буду пробовать в шаблоне поработать с surface

Айдар
Сообщения: 230
Регистрация: 06 дек 2011, 22:23
Контактная информация:

Re: площадь покраски

Сообщение Айдар » 15 фев 2012, 09:16

обработка поверхности - хорошая идея, более автоматизированная, если изначально настроить чертеж, то позволит спец области выводить заштрихованными, только нужно предусмотреть тип обработки.

Владимир Шнейдер
Сообщения: 285
Регистрация: 03 фев 2012, 17:29
Откуда: Днепропетровск

Re: площадь покраски

Сообщение Владимир Шнейдер » 15 фев 2012, 10:11

Айдар писал(а):обработка поверхности - хорошая идея, более автоматизированная, если изначально настроить чертеж, то позволит спец области выводить заштрихованными, только нужно предусмотреть тип обработки.
вот это и хочется сделать, ведь этот инструмент зачем то существует.

Владимир Шнейдер
Сообщения: 285
Регистрация: 03 фев 2012, 17:29
Откуда: Днепропетровск

Re: площадь покраски

Сообщение Владимир Шнейдер » 15 фев 2012, 18:13

Я так и не нашел, как в шаблоне задействовать обработку поверхности. кто-нибудь знает, какой объект отвечает за нее? По логике - какой-нибудь SurfaceTreatment, но я его не нашел.

Вообще обработка поверхности привязывается к детали или нет с точки зрения связи между объектами? можно получить для детали, какая обработка к ней применена, или обработка поверхности - самостоятельный объект?

Айдар
Сообщения: 230
Регистрация: 06 дек 2011, 22:23
Контактная информация:

Re: площадь покраски

Сообщение Айдар » 16 фев 2012, 14:13

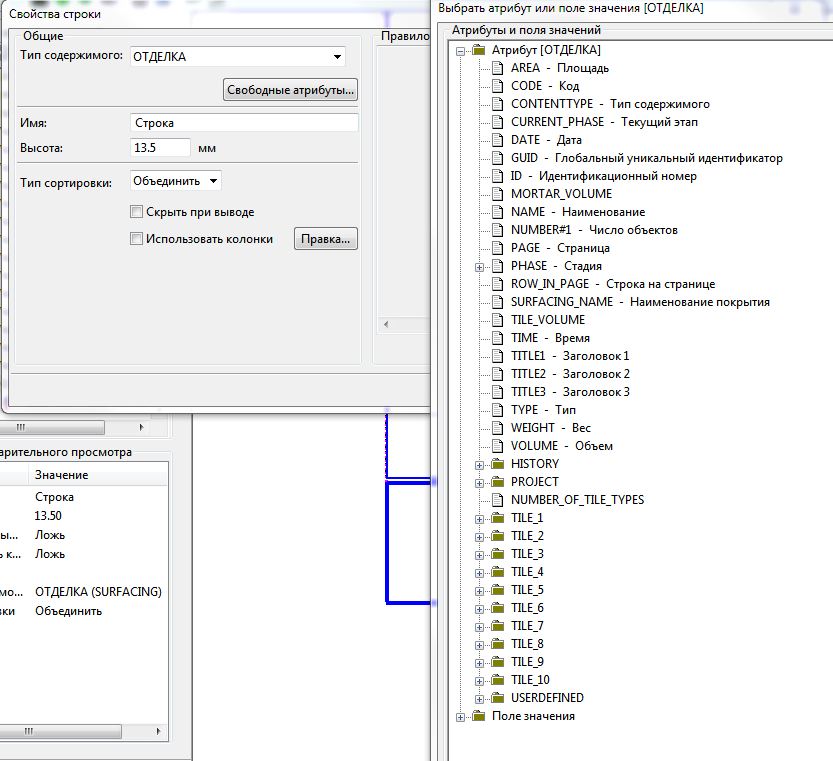

Все есть и все привязывается, вон сколько тегов... ;)
