Детали с уклоном в чертежах Tekla Structures

Сообщение Sergiy_ste » 11 апр 2013, 13:14

Подскажите, пожалуйста, можно ли в чертежах сборок сделать так, чтобы детали имеющие уклон ( наример раскосы фермы) выносились на чертеж в горизонтальном положении?

Аватара пользователя
vladimir_a
Сообщения: 600
Регистрация: 07 дек 2011, 21:22

Re: Детали с уклоном в чертежах

Сообщение vladimir_a » 11 апр 2013, 13:18

можно. выстави в свойствах- локально

Sergiy_ste
Сообщения: 17
Регистрация: 11 апр 2013, 13:07

Re: Детали с уклоном в чертежах

Сообщение Sergiy_ste » 11 апр 2013, 13:31

vla писал(а):можно. выстави в свойствах- локально
Если Вас не затруднит, можно конкретнее описать этот момент.

Аватара пользователя
vladimir_a
Сообщения: 600
Регистрация: 07 дек 2011, 21:22

Re: Детали с уклоном в чертежах

Сообщение vladimir_a » 11 апр 2013, 13:49

Sergiy_ste писал(а):
vla писал(а):можно. выстави в свойствах- локально
Если Вас не затруднит, можно конкретнее описать этот момент.
Нажимаешь F1-> поиск "Ориентация деталей на видах чертежа"

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2648
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Детали с уклоном в чертежах Tekla Structures

Сообщение Таран Д. А. » 12 апр 2013, 09:40

Sergiy_ste писал(а):Подскажите, пожалуйста, можно ли в чертежах сборок сделать так, чтобы детали имеющие уклон ( наример раскосы фермы) выносились на чертеж в горизонтальном положении?
Можно, но какой в этом смысл?

Sergiy_ste
Сообщения: 17
Регистрация: 11 апр 2013, 13:07

Re: Детали с уклоном в чертежах Tekla Structures

Сообщение Sergiy_ste » 15 апр 2013, 16:15

Таран Д. А. писал(а):
Sergiy_ste писал(а):Подскажите, пожалуйста, можно ли в чертежах сборок сделать так, чтобы детали имеющие уклон ( наример раскосы фермы) выносились на чертеж в горизонтальном положении?
Можно, но какой в этом смысл?
Таковы правила оформления чертежей.
Подскажите, пожалуйста, можно ли в чертежах сборок сделать так, чтобы детали имеющие уклон ( наример раскосы фермы) выносились на чертеж в горизонтальном положении?

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2648
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Детали с уклоном в чертежах Tekla Structures

Сообщение Таран Д. А. » 17 апр 2013, 12:22

Sergiy_ste писал(а):
Таран Д. А. писал(а):
Sergiy_ste писал(а):Подскажите, пожалуйста, можно ли в чертежах сборок сделать так, чтобы детали имеющие уклон ( наример раскосы фермы) выносились на чертеж в горизонтальном положении?
Можно, но какой в этом смысл?
Таковы правила оформления чертежей.
Подскажите, пожалуйста, можно ли в чертежах сборок сделать так, чтобы детали имеющие уклон ( наример раскосы фермы) выносились на чертеж в горизонтальном положении?
Можно но это безумие :D

Alex
Сообщения: 236
Регистрация: 01 дек 2011, 09:23
Контактная информация:

Re: Детали с уклоном в чертежах Tekla Structures

Сообщение Alex » 17 апр 2013, 15:02

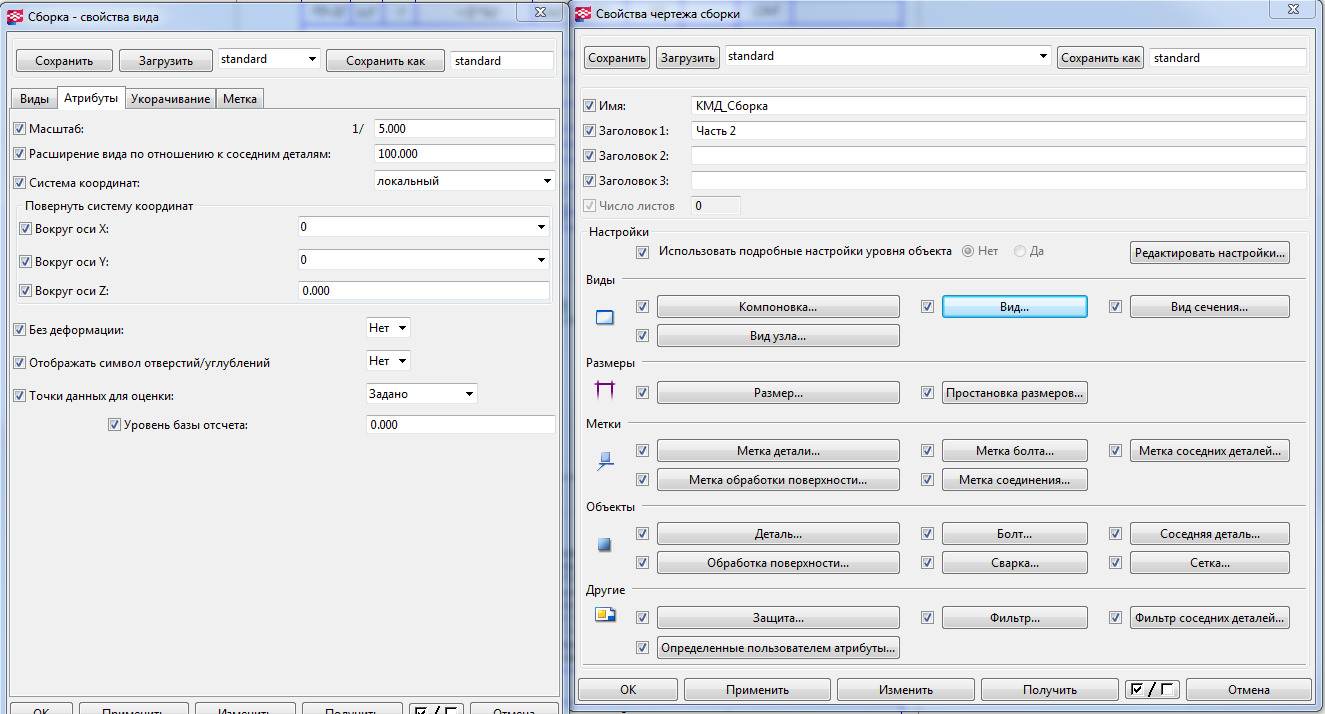

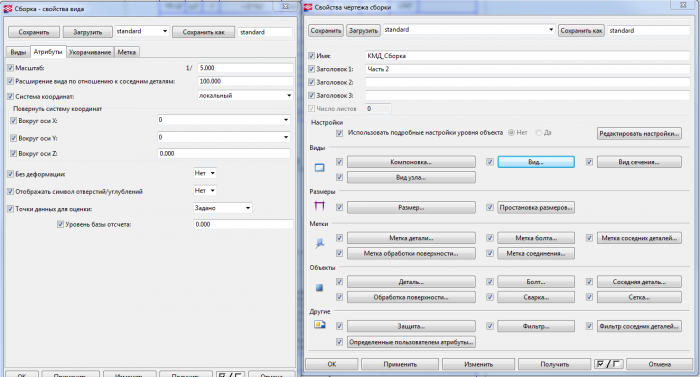

Для сборочных чертежей ставим система координат "локально".
В этом случае все сборки будут горизонтально, кроме колонн все колонны будут вертикально.
Вложения
Администратор Topengineer.ru 8 (495) 215-07-79 (офис) ; 8 (925) 755-9316 (сот.); Skype: perezhog
Разработка КМД | Разработка КМ | Обучение Tekla Structures

dimitriy_popov
Сообщения: 102
Регистрация: 15 дек 2011, 10:02
Откуда: Тула

Re: Детали с уклоном в чертежах Tekla Structures

Сообщение dimitriy_popov » 18 апр 2013, 07:19

Sergiy_ste писал(а):Подскажите, пожалуйста, можно ли в чертежах сборок сделать так, чтобы детали имеющие уклон ( наример раскосы фермы) выносились на чертеж в горизонтальном положении?
Если речь идет об отдельных деталях на чертеже сборки, то включи в Компоновка.. -> Включать отдельные детали и укажи требуемый шаблон для отдельных детелей, где должна быть выставлена локальная ориентация деталей.

Sergiy_ste
Сообщения: 17
Регистрация: 11 апр 2013, 13:07

Re: Детали с уклоном в чертежах Tekla Structures

Сообщение Sergiy_ste » 29 апр 2013, 09:14

Alex, dimitriy_popov большое спасибо.

Eghor
Сообщения: 33
Регистрация: 19 фев 2014, 21:08

Re: Детали с уклоном в чертежах Tekla Structures

Сообщение Eghor » 19 фев 2014, 21:23

только начал знакомиться теклой. так вот она как то странно усекает детали имеющие уклон. осевая линия в месте разрыва получается смещенной. такое чувство, что размер усечения по горизонтали и по вертикали одинаковый. можно от это как то победить?
