Развертка гнутой детали в Tekla Structures

Сообщение pv-maks » 20 мар 2013, 20:11

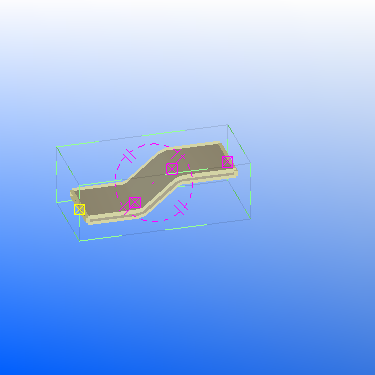

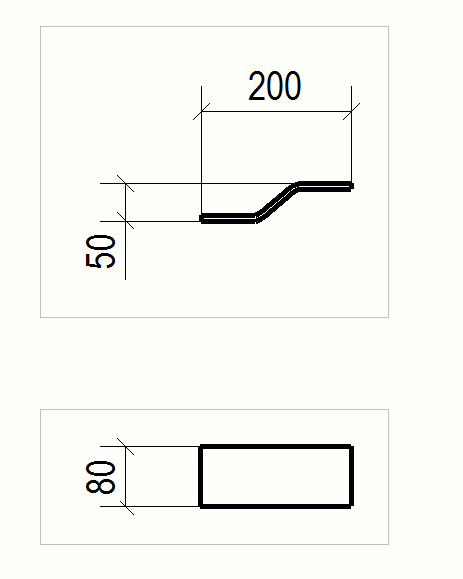

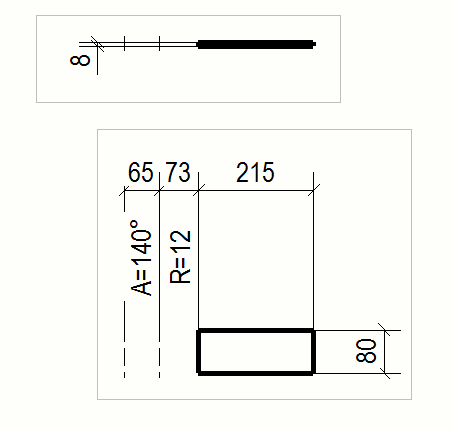

Не первый раз сталкиваюсь с такой проблемой: при создании развертки гнутой детали на чертеже отдельной детали линии гиба располагаются за пределом детали. Есть ли какое научное объяснение?) Что не так?
Вложения

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2635
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Развертка гнутой детали в Tekla Structures

Сообщение Таран Д. А. » 21 мар 2013, 10:07

pv-maks писал(а):Не первый раз сталкиваюсь с такой проблемой: при создании развертки гнутой детали на чертеже отдельной детали линии гиба располагаются за пределом детали. Есть ли какое научное объяснение?) Что не так?
Дай скрин настройек делали

pv-maks
Сообщения: 42
Регистрация: 15 ноя 2012, 14:30

Re: Развертка гнутой детали в Tekla Structures

Сообщение pv-maks » 21 мар 2013, 21:47

Все, получилось! Методом тыка) Изменил систему координат с "ориентирован" на "локальная". Только каким образом это повлияло...не понял...

Flamderwinght
Сообщения: 36
Регистрация: 03 фев 2014, 20:22
Откуда: Минск
Контактная информация:

Re: Развертка гнутой детали в Tekla Structures

Сообщение Flamderwinght » 09 авг 2014, 09:20

А у меня вот почему-то не получается. не разворачивает и всё тут. Покажите настройки для корректного отображения развёрток.

mbetin2005
Сообщения: 52
Регистрация: 24 дек 2013, 20:33

Re: Развертка гнутой детали в Tekla Structures

Сообщение mbetin2005 » 20 ноя 2015, 16:18

Всем привет. Я к сожалению вынужден проектировать наполовину в Tekla, и наполовину в SolidWorks, так как не знаю как в Tekla замоделировать некоторые детали.
Первая деталь - это Деталь с внутренним радиусом. Как смоделировать внутренний радиус.
Вторая деталь - Водяная завеса. Как произвести такую гибку, а потом произвести развертку.
За любой ответ буду благодарен.
Вложения

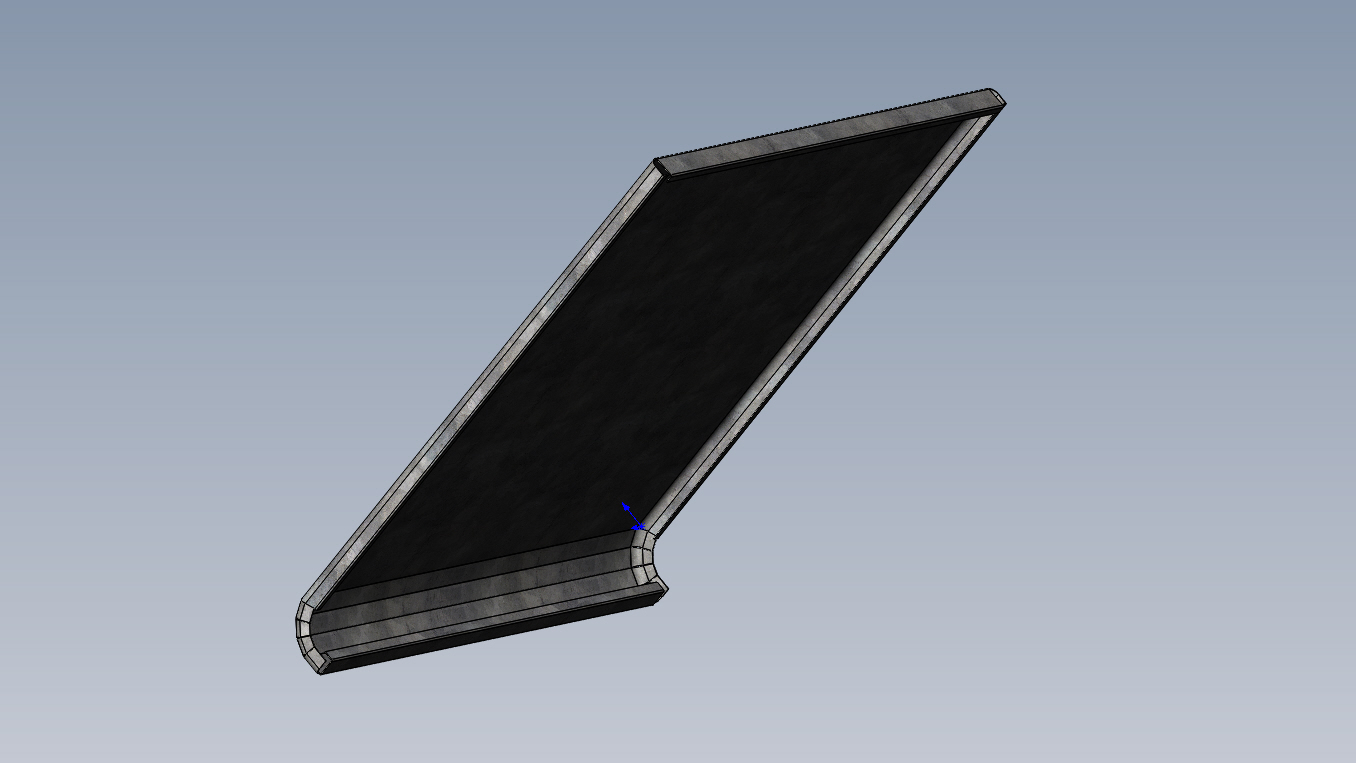

Деталь с внутренним радиусом.JPG
Деталь с внутренним радиусом

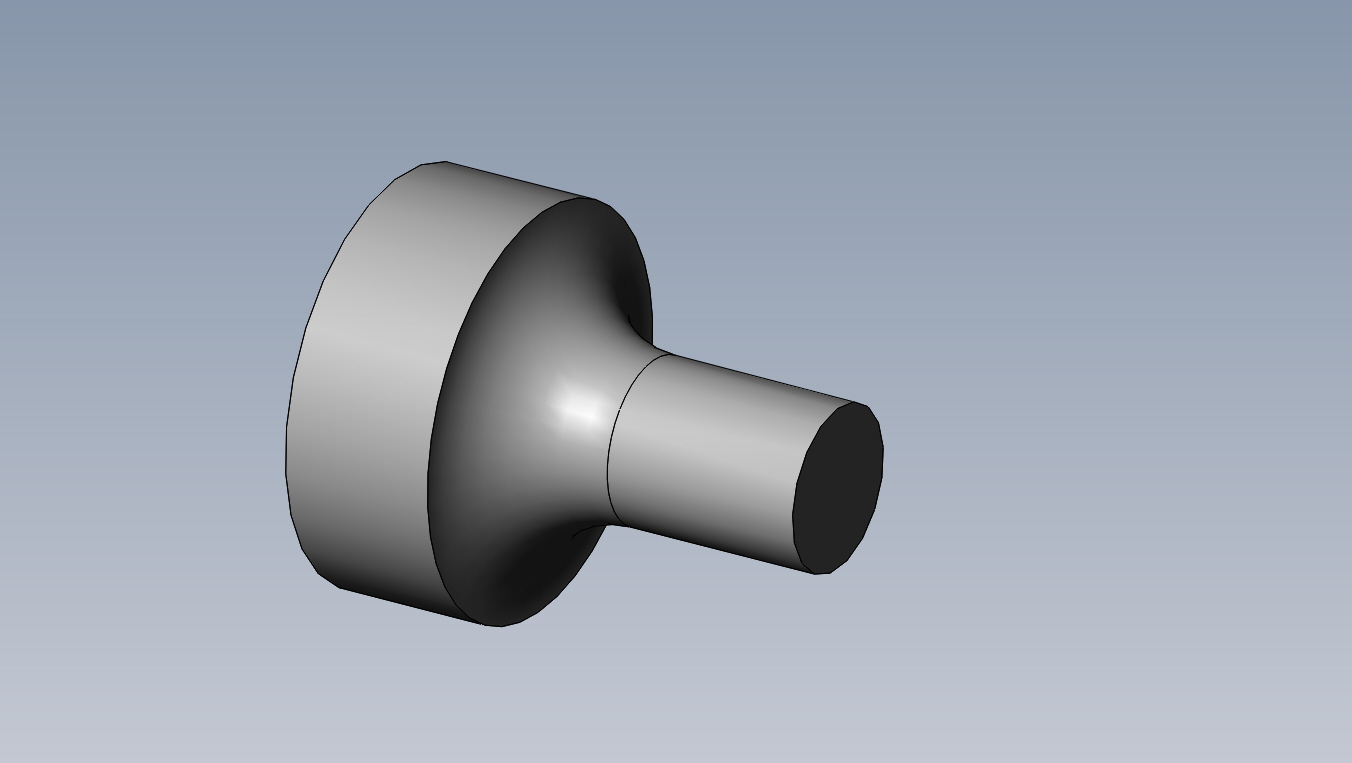

Водянная завеса.JPG
Водянная завеса

ilya_kon
Сообщения: 66
Регистрация: 31 июл 2012, 22:25

Re: Развертка гнутой детали в Tekla Structures

Сообщение ilya_kon » 20 ноя 2015, 19:18

Текла не заточена на гибку. Смоделиравать то можно, но развертку не получишь. Делай такие детали в Солиде.

mbetin2005
Сообщения: 52
Регистрация: 24 дек 2013, 20:33

Re: Развертка гнутой детали в Tekla Structures

Сообщение mbetin2005 » 27 ноя 2015, 10:53

Жаль :cry:
