Создание гнутых балок по сложной траектории в Tekla Structures
Здравствуйте!
Подскажите кто-нибудь как можно создать гнутую по сложной траектории балку.
Руководство поставило задачу создать в Tekle модель каналообразователей на цилиндрическом резервуаре.

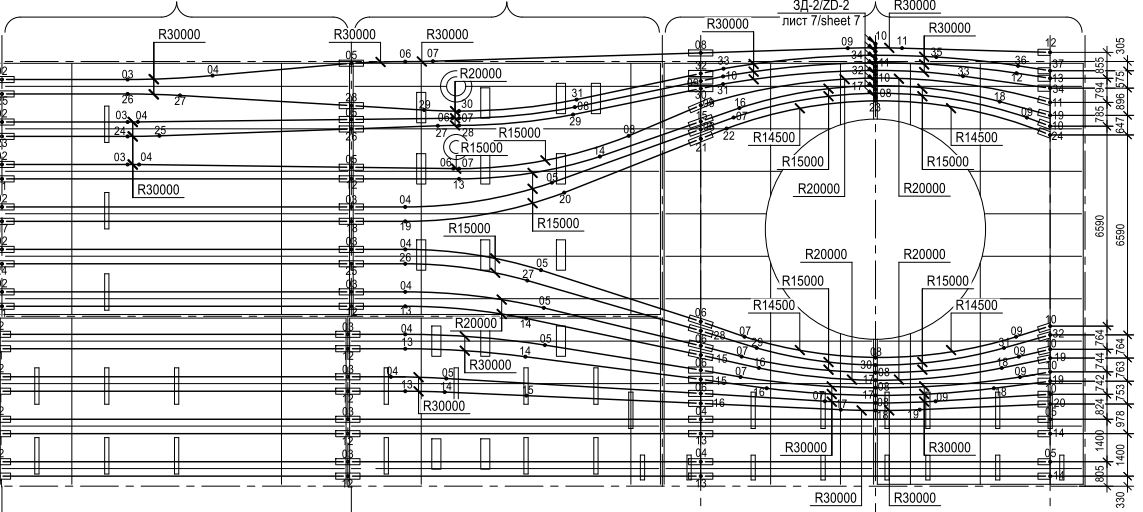

Все бы хорошо, но есть сложность: данные каналообразователи изогнуты не только по радиусу резервуара, но также имеют огибания отверстий резервуара. Для примера прикладываю часть развертки стенки резервуара: Лично я считал, что это невыполнимо, но начальник видел у кого-то подобную модель в Tekle. Подскажите, как это можно реализовать?
Подскажите кто-нибудь как можно создать гнутую по сложной траектории балку.
Руководство поставило задачу создать в Tekle модель каналообразователей на цилиндрическом резервуаре.
Все бы хорошо, но есть сложность: данные каналообразователи изогнуты не только по радиусу резервуара, но также имеют огибания отверстий резервуара. Для примера прикладываю часть развертки стенки резервуара: Лично я считал, что это невыполнимо, но начальник видел у кого-то подобную модель в Tekle. Подскажите, как это можно реализовать?
Re: Создание гнутых балок по сложной траектории
ох у вас и задача
- одни какие то полосы -толком ничего не понятно, но оно видать мне так - т.к. не сталкивался с таким
- одни какие то полосы -толком ничего не понятно, но оно видать мне так - т.к. не сталкивался с таким
-
- Сообщения: 6
- Регистрация: 30 июл 2018, 08:25
Re: Создание гнутых балок по сложной траектории
Полосами обозначены каналообразователи (гофротруба), их то мне и нужно смоделировать
- vladimir_a
- Сообщения: 699
- Регистрация: 07 дек 2011, 21:22
Re: Создание гнутых балок по сложной траектории
может грассхопер поможет
-
- Сообщения: 26
- Регистрация: 18 июл 2018, 14:18
Re: Создание гнутых балок по сложной траектории
Если профиль гнутый в одной плоскости и все гибы по радиусу, а не по какойто сложной кривой, то проблем моделирования я не вижу. Я так понял цифрами замаркированны точки сопряжения? И все радисы вроди есть. Составной балкой можно это все смоделировать.
-
- Сообщения: 6
- Регистрация: 30 июл 2018, 08:25
Re: Создание гнутых балок по сложной траектории

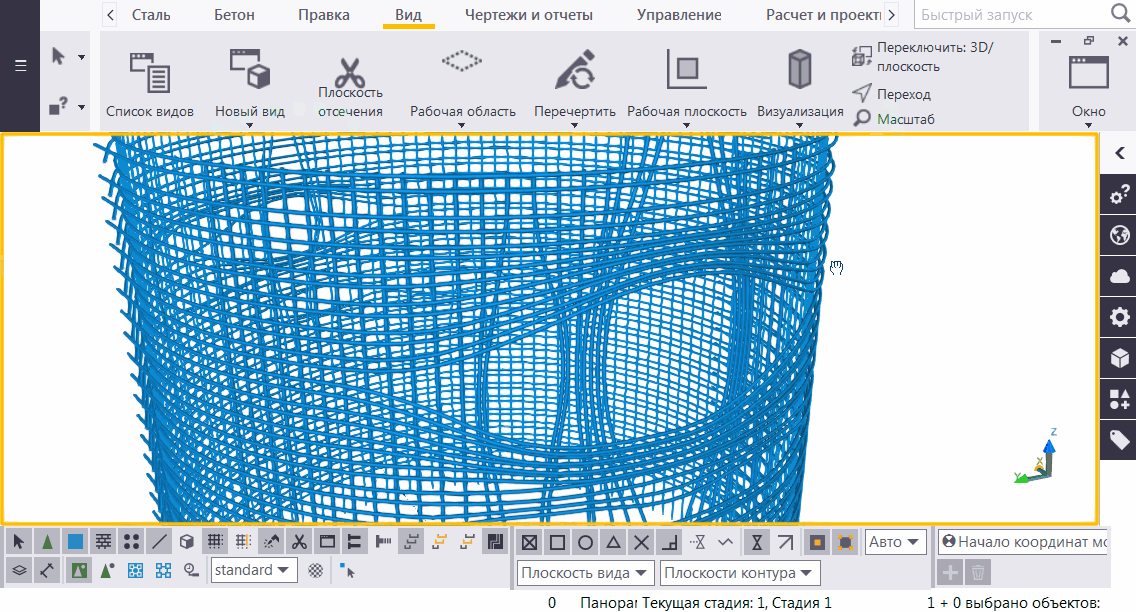

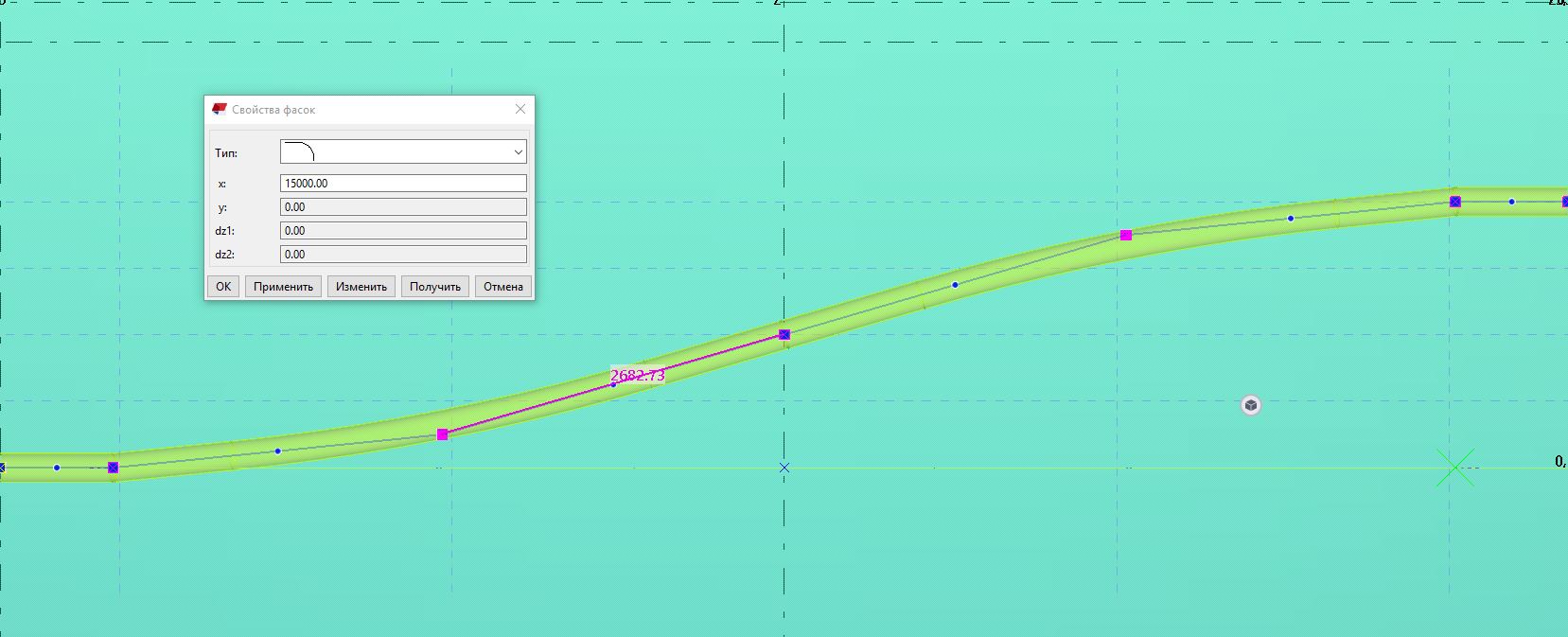

Уже сам нашел решение: сперва нарисовал в вертикальной плоскости составной балкой, задал радиуса перегиба фасками:

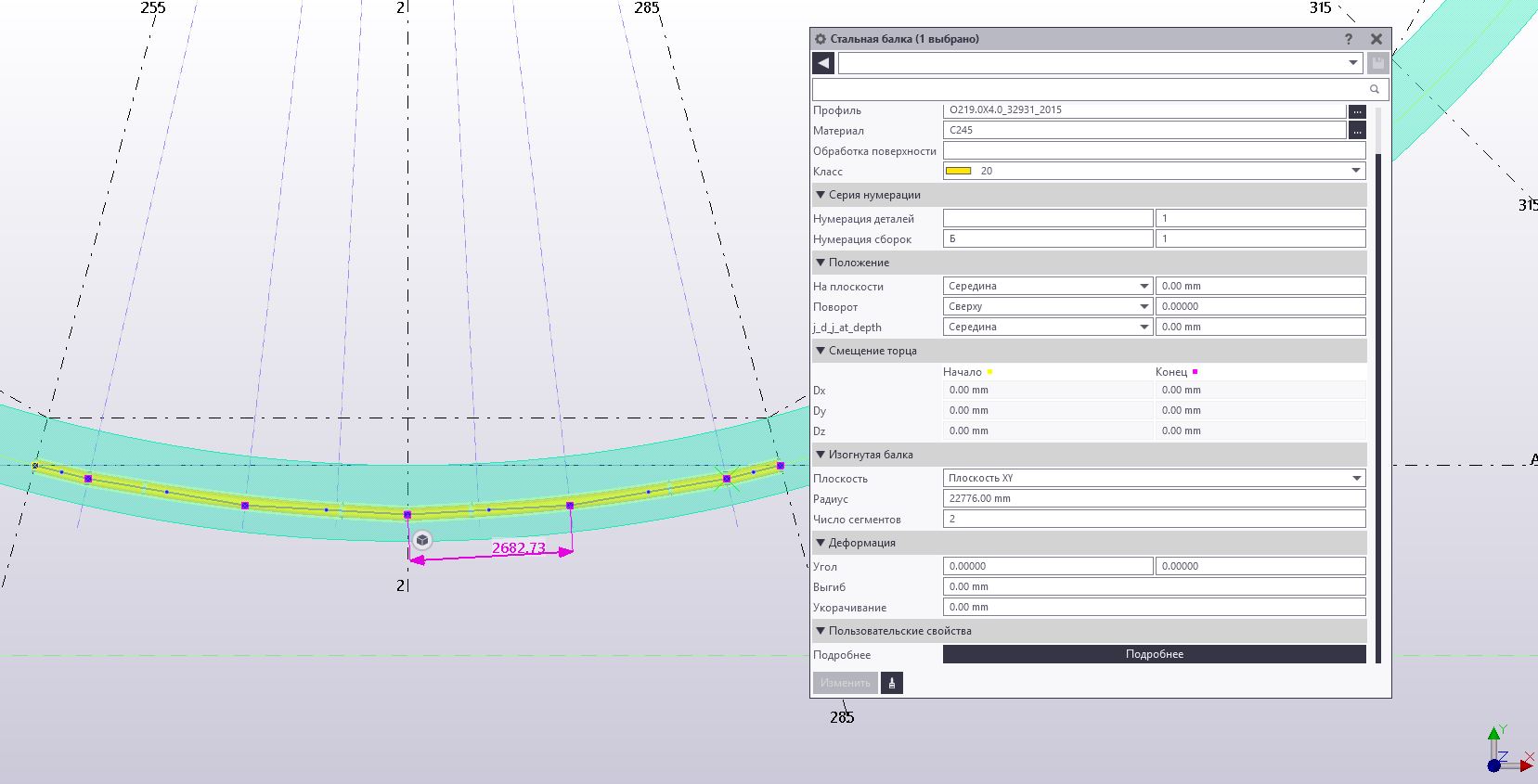

Затем в плане переместил точки перегиба в места пересечения окружности и радиальных линий. И задал радиус изгиба балки (это по моему можно было и не делать, на таком радиусе изменений не видно)
Re: Создание гнутых балок по сложной траектории

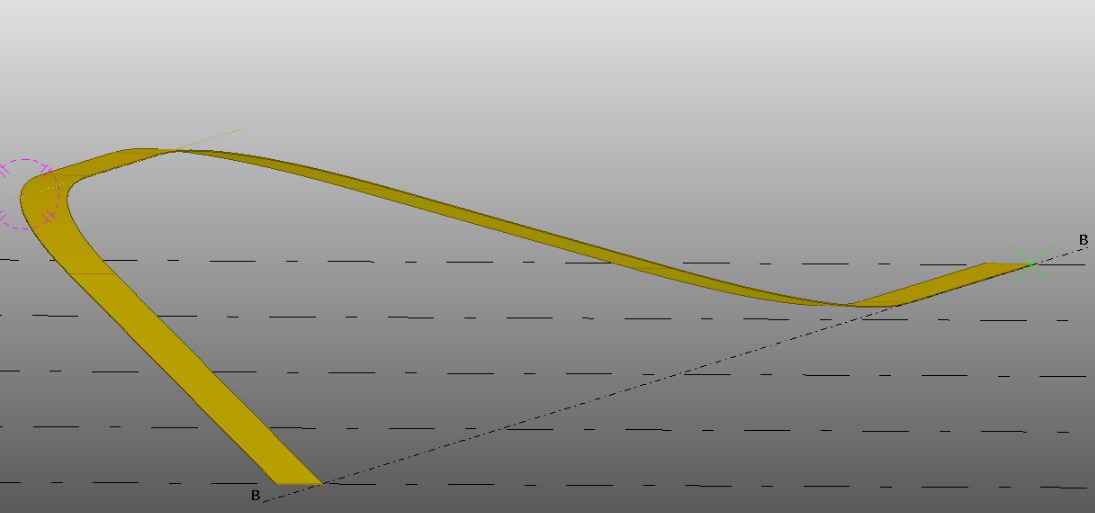

Интересная у вас задача освежить навыки по начерталке.
Думал на такой извращеной задачке текла сломается, ан-нет. поколдовать с количеством точек и их размещением, радиусами и вуаля, гнутая балка творит чудеса)))
Думал на такой извращеной задачке текла сломается, ан-нет. поколдовать с количеством точек и их размещением, радиусами и вуаля, гнутая балка творит чудеса)))
Американский форум- задал вопрос, тебе на него обстоятельно и вежливо ответят.
Еврейский форум- задал вопрос, тебе зададут встречный вопрос.
Русский форум-задал вопрос, тебе ещё 2 часа будут объяснять какой ты мудак!
Еврейский форум- задал вопрос, тебе зададут встречный вопрос.
Русский форум-задал вопрос, тебе ещё 2 часа будут объяснять какой ты мудак!
- pavelkutas
- Сообщения: 276
- Регистрация: 16 янв 2013, 14:11
- Откуда: Санкт-Петербург
- Контактная информация:
Re: Создание гнутых балок по сложной траектории
Лучше оси каналообразователей делать в autocad/rhino и как опорную модель в теклу передавать и просто обводить. Строить обычной составной балкой, тут нет никаких проблем. Самый норм способ через grasshopper, конечно. Но тут вопрос уже в другом, откуда изначально вы получаете инфу с местоположением каналов, возможно, ваш расчетный софт уже выдает dxf'ку с осями. Ну тут много вариантов, как можно решить эту задачу.
-
- Сообщения: 6
- Регистрация: 30 июл 2018, 08:25
Re: Создание гнутых балок по сложной траектории
В данном случае трассировка каналоообразователей была предоставлена заказчиком в виде плоской развертки в dwg файле. Может подскажете как можно её свернуть в цилиндр?
- pavelkutas
- Сообщения: 276
- Регистрация: 16 янв 2013, 14:11
- Откуда: Санкт-Петербург
- Контактная информация:
Re: Создание гнутых балок по сложной траектории
если есть контакты московского Атомэнергопроекта, пообщайтесь с ними. Они решали подобную задачу.Владимир Сущенко писал(а): ↑05 авг 2018, 09:13В данном случае трассировка каналоообразователей была предоставлена заказчиком в виде плоской развертки в dwg файле. Может подскажете как можно её свернуть в цилиндр?
