Проектирование заводов

Услуги проектирования заводов

Одним из основных видов деятельности нашей компании является проектирование заводов и иных промышленных объектов. Специфика проектирования заводов требует наличия у проектной организации солидного опыта проектирования подобных объектов. Нашим конструкторским бюро было спроектировано огромное количество заводских помещений и эстакад. Наша компания на данный момент занимает лидирующие позиции на рынке проектирования заводов и иных конструкций с большими объемами проектирования. Мы предлагаем полный перечень услуг для осуществления строительства завода, включая изготовлениеи монтаж металлоконструкций любой сложности.

Каждый год потребность в проектировании новых заводов и перепроектировании уже существующих под новые технологические процессы неуклонно возрастает, в связи с этим наша компания постоянно наращивает производственные мощности и расширяет перечень услуг по проектированию. На данный момент доступны для проектирования следующие разделы документации:

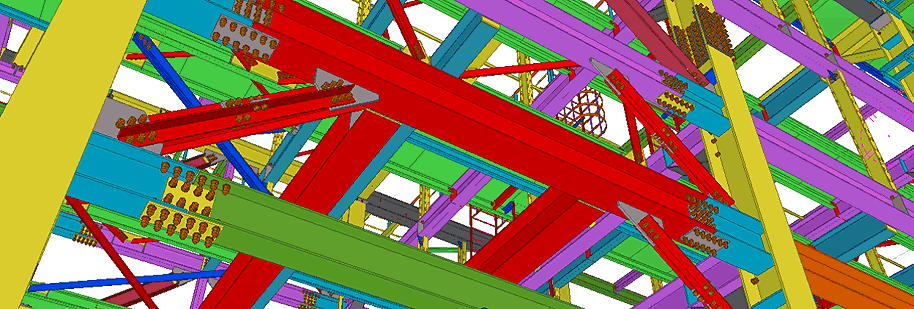

Проектирование заводов – разработка КМД

Как заказать проектирование конкретного завода?

Для оформления заявки на проектирование завода вам необходимо:

  • связаться с нашими менеджерами по одному из указанных ниже способов;
  • уточнить задание на проектирование;
  • передать исходную документацию по проекту при наличии таковой.

Для связи с нашими менеджерами можно использовать любой удобный для вас способ. Самым быстрым и удобным будет телефонный звонок. Номера телефонов вы можете увидеть в верхней правой половине нашего сайта. Телефоны доступны для звонка 24 часа в день включая выходные и праздничные дни. Такой подход позволяет максимально оперативно решать возникающие вопросы по проекту предложенного вами завода либо иной конструкции. Менеджеры нашей компании постоянно находятся на связи и помогут решит любые вопросы в любое удобное для вас время. При необходимости наши сотрудники могут быть командированы как на строительную площадку, так и на любой завод-изготовитель для контроля качества выпускаемой продукции и контроля соответствия разработанной документации. При заказе изготовления и монтажа металлоконструкций силами нашей компании контроль качества и соответствия разработанному проекту завода осуществляется автоматически. Передать исходную документация можно лично визите в наш офис или выслав нам всю необходимую для проектирования документацию в электронной форме на адрес info@topengineer.ru

Проектирование заводов – разработка КМД

Сколько стоит проектирование завода или его части?

Стоимость проектирования конкретного завода или части заводского помещения оценивается по представленной вами заявке. Время рассмотрения заявки зависит от объёма предстоящего проектирования и сложности самого проекта. Стоимость проектирования завода будет выставлена в виде коммерческого предложения. В смете проекта по желанию заказчика могут отражаться как стоимость проектирования за тонну металлоконструкций, так и стоимость всего проекта без учета массы проекта. По желанию заказчика возможно согласовать стоимость проекта в зависимости от типа металлоконструкций. При проектировании заводов используется следующая классификация.

  • Проектирование несущих конструкций завода.
  • Проектирование площадок и переходных мостиков завода.
  • Проектирование решетчатых настилов.
  • Проектирование лестничных маршей.
  • Проектирование ограждающих конструкций.
  • Проектирование конструкций железобетонных.
  • Проектирование светопрозрачных конструкций.

Деление на типы конструкций рекомендуется при проектировании объектов более 1000 тонн. При таком подходе к формированию цены на проектирование завода соблюдается компромисс интересов заказчика и исполнителя. Конструкторское бюро может более детально оценивать стоимость проекта, а значит, и снизить итоговую стоимость проектирования.

В большинстве случаев время рассмотрения заявки на проектирование заводских помещений составляет от 3 до 10 часов рабочего времени. Следует отметить, что оценка является неотъемлемой частью проектирования.

Проектирование заводов – разработка КМД

Сколько по времени проектируется завод

Время проектирования оценивается отдельно для каждого проекта. По сформированной заявке на проектирование конкретного завода или его части составляется план выдачи документации. При объеме проектировании менее 1000 тонн проект выдается в одну выдачу. При большем объеме проект делится на части и составляется календарный график выдачи проекта на производство.

Сроки проектирования предложенного вами завода будут оформлены в виде графика выдачи проекта. На этапе согласования графика выдачи проектной документации возможно внесение изменения в порядок выдачи проекта по требованию заказчика.

Проектирование заводов – разработка КМД

Нюансы технологии проектирования заводских помещений

При проектировании завода следует учесть крайне большой объём предполагаемых работ. При таких объемах проекта возникает потребность в использовании самых современных методов и технологий проектирования. Наше конструкторское бюро обладает современным опытом проектирования в программном комплексе Tekla Structures.

Этот программный комплекс позволяет работать нескольким инженерам одновременно над одной задачей, используя многопользовательский режим проектирования. Многопользовательские модели позволяют многократно сократить время, а значит, и стоимость проектирования конечного завода. Данный программный комплекс позволяет выдавать все ведомости и отчеты а автоматическом режиме, что позволяет избежать случайных ошибок из-за человеческого фактора.

Проектирование заводов – разработка КМД

Примеры чертежей для спроектированных нами заводов

Проектирование заводов - пример чертежа КМД. Проектирование заводов - пример чертежа КМД. Проектирование заводов - пример чертежа КМД.
Разработка КМД. Пример чертежа колонны в КМД
Проектирование заводов. Пример чертежа КМД
Разработка КМД. Пример чертежа опоры
Проектирование заводов. Пример чертежа КМД
Разработка КМД. Пример чертежа колонны
Проектирование заводов. Пример чертежа КМД
Проектирование заводов. Пример чертежа КМД. Проектирование заводов. Пример чертежа КМД. Проектирование заводов. Пример чертежа КМД.
Разработка КМД. Пример чертежа колонны в КМД
Проектирование заводов. Пример чертежа КМД
Разработка КМД. Пример чертежа опоры
Проектирование заводов. Пример чертежа КМД
Разработка КМД. Пример чертежа колонны
Проектирование заводов. Пример чертежа КМД
Проектирование заводов - пример чертежа КМД. Проектирование заводов - пример чертежа КМД. Проектирование заводов - пример чертежа КМД.
Разработка КМД. Пример чертежа колонны в КМД
Проектирование заводов. Пример чертежа КМД
Разработка КМД. Пример чертежа опоры
Проектирование заводов. Пример чертежа КМД
Разработка КМД. Пример чертежа колонны
Проектирование заводов. Пример чертежа КМД
Проектирование заводов. Пример чертежа КМД. Проектирование заводов. Пример чертежа КМД. Проектирование заводов. Пример чертежа КМД.
Разработка КМД. Пример чертежа колонны в КМД
Проектирование заводов. Пример чертежа КМД
Разработка КМД. Пример чертежа опоры
Проектирование заводов. Пример чертежа КМД
Разработка КМД. Пример чертежа колонны
Проектирование заводов. Пример чертежа КМД
Проектирование заводов. Пример чертежа КМД. Проектирование заводов. Пример чертежа КМД. Проектирование заводов. Пример чертежа КМД.
Разработка КМД. Пример чертежа колонны в КМД
Проектирование заводов. Пример чертежа КМД
Разработка КМД. Пример чертежа опоры
Проектирование заводов. Пример чертежа КМД
Разработка КМД. Пример чертежа колонны
Проектирование заводов. Пример чертежа КМД

Услуги, предоставляемые совместно с проектированием заводов

Наша компания предоставляет широкий спектр услуг по проектированию, изготовлению и монтажу металлоконструкций. Как правило, с услугами проектирования заводов и комплексов пользуются спросом следующие виды услуг:

Проектирование заводов – разработка КМД

В каких форматах доступна выдача проекта завода

Печатная версия проекта доступна абсолютно для всех типов проектов. Количество печатных копий оговаривается заранее, на стадии согласования договора на проектирование завода. Форматы выдачи электронной копии могут быть крайне разнообразны. Большинство проектов выдаётся в формате многостраничного PDF файла.

Этот формат очень удобен для печати проектов, насчитывающих большое количество страниц и форматов чертежей. Также возможна выдача дубликата проекта в формате DWG. 3D модель спроектированного завода выдается в формате, созданном для просмотра моделей Tekla Structures. Исходные файлы проекта Tekla Structures выдаются только после окончательного расчета за проектирование.

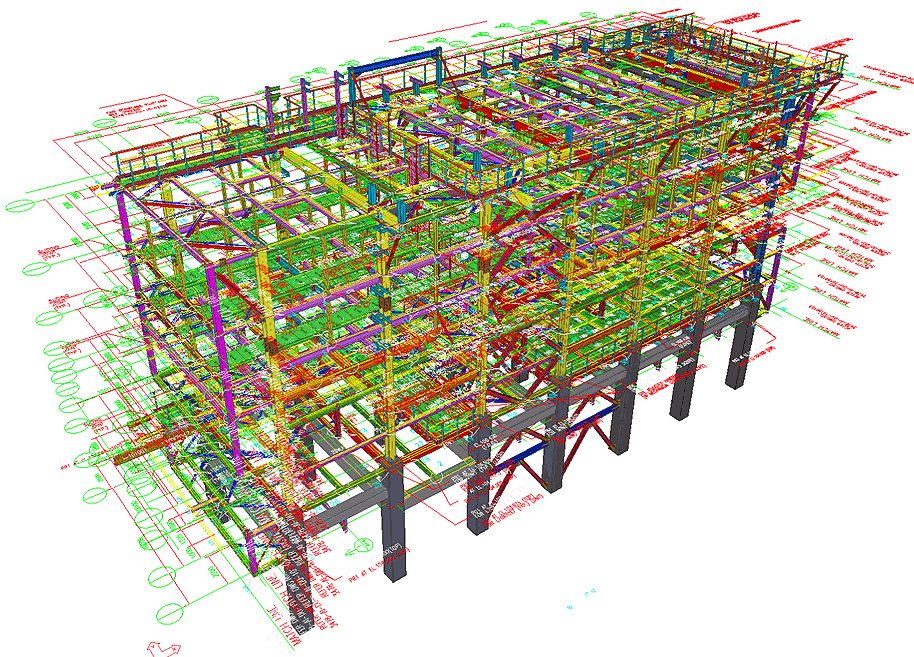

Проектирование заводов – разработка КМД

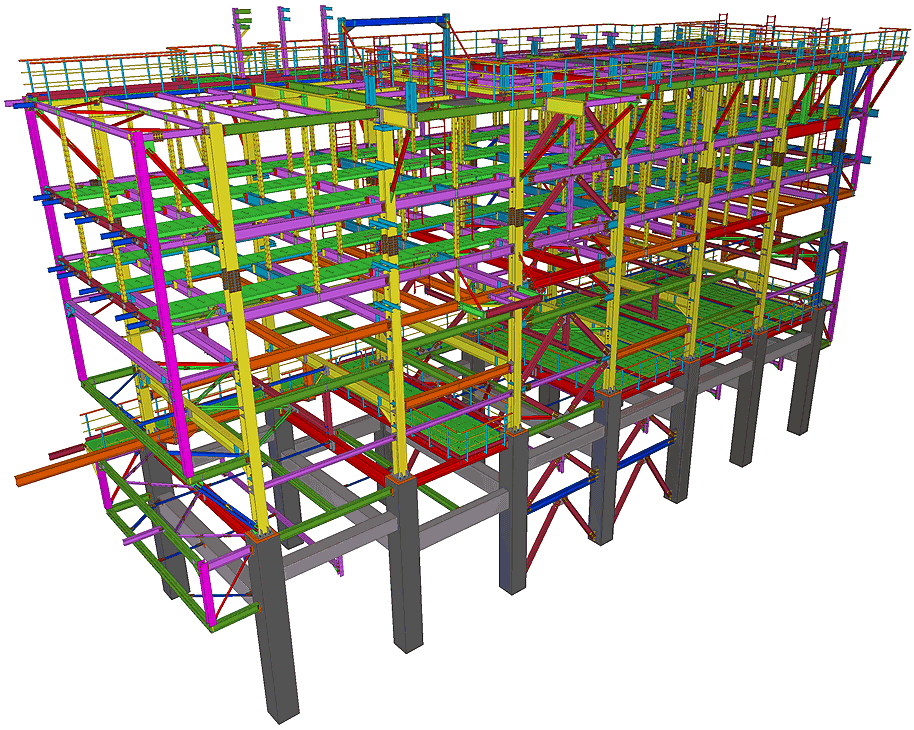

Основные характеристики объекта

  • Общая площадь: 45.7 м*16.7 м =763.19м2
  • Масса металлоконструкций: 262 846 кг
  • Общее количество деталей: 6649 шт
  • Высота сооружения: 24.7 м
  • Назначение: Химический завод
  • Документация: Разработка КМД по комплекту документации стадии КМ
Проектирование заводов – разработка КМД
  1. Разработка КМД балок. Префикс отправочной марки “В”.
  2. Разработка КМД колонн. Префикс отправочной марки “C”.
  3. Разработка КМД лестниц . Префикс отправочной марки “LA”.
  4. Разработка КМД ограждений. Префикс отправочной марки “H”.
  5. Разработка КМД настила. Префикс отправочной марки “G”.
  6. Разработка КМД вертикальных связей. Префикс отправочной марки “VB”.
  7. Разработка КМД горизонтальных связей. Префикс отправочной марки “HB”.
  8. Разработка КМД отдельных деталей, не фиксируемых заводской сваркой, но находящихся внутри одной сборки. Префикс детали “LE”.
  9. Разработка КМД монтажные схемы.



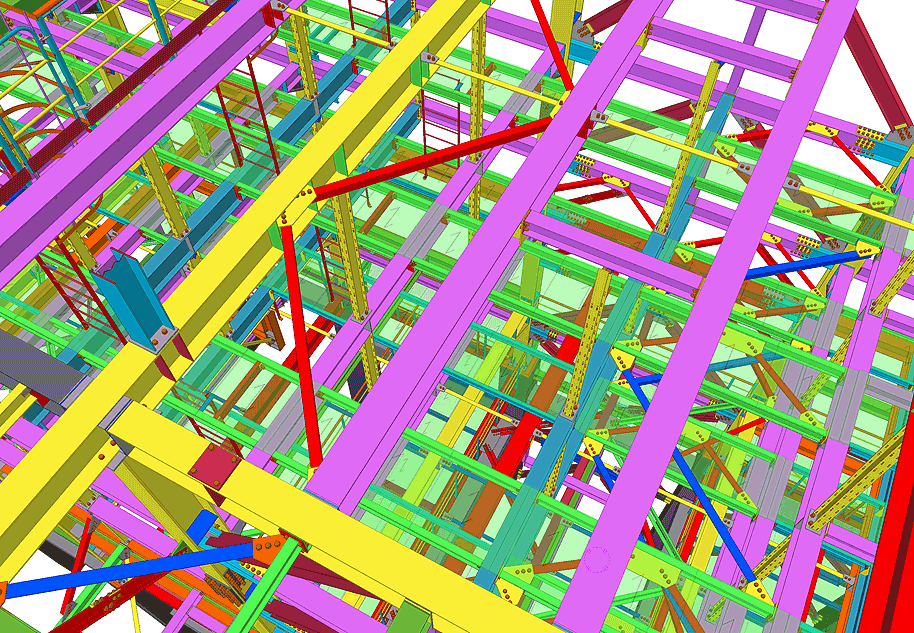

Проектирование заводов – разработка КМД

О проекте

Особенностью данного проекта являлось то, что сроки исполнения были минимальны и составляли всего 1 неделю.
Документация выпускалась на английском языке. Оформление документации велось на основе зарубежных норм оформления проектной документации. Проект содержит более 670 типов соединений без учета зеркальных.
Для данного проекта были разработаны автоматизированные таблицы спецификации металлов, таблицы отправочных марок, штампы чертежей, таблицы для чертежей сборок.
Такой подход позволяет избежать случайных ошибок, которые могут возникать при ручном оформлении таблиц и спецификаций.

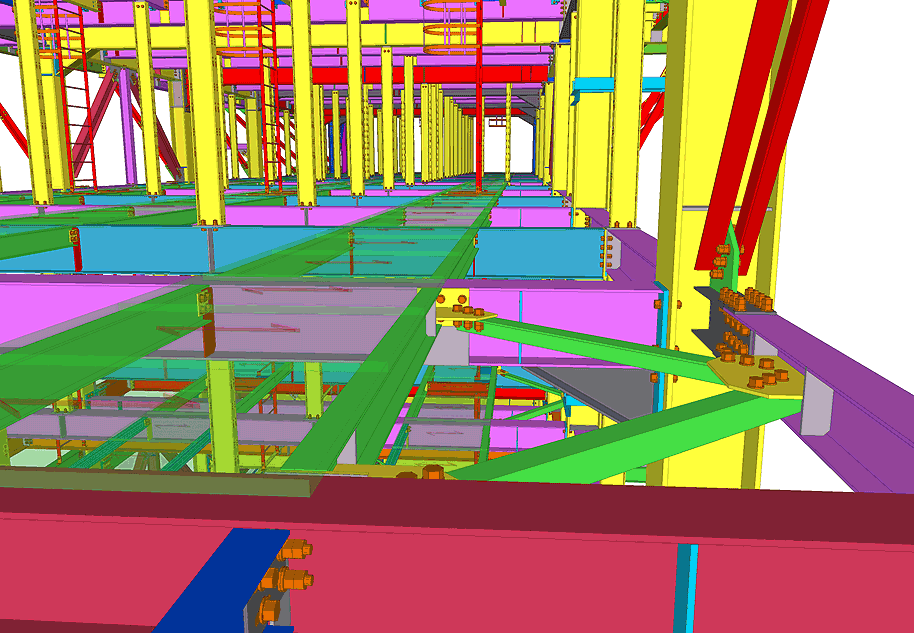

Проектирование заводов – разработка КМД

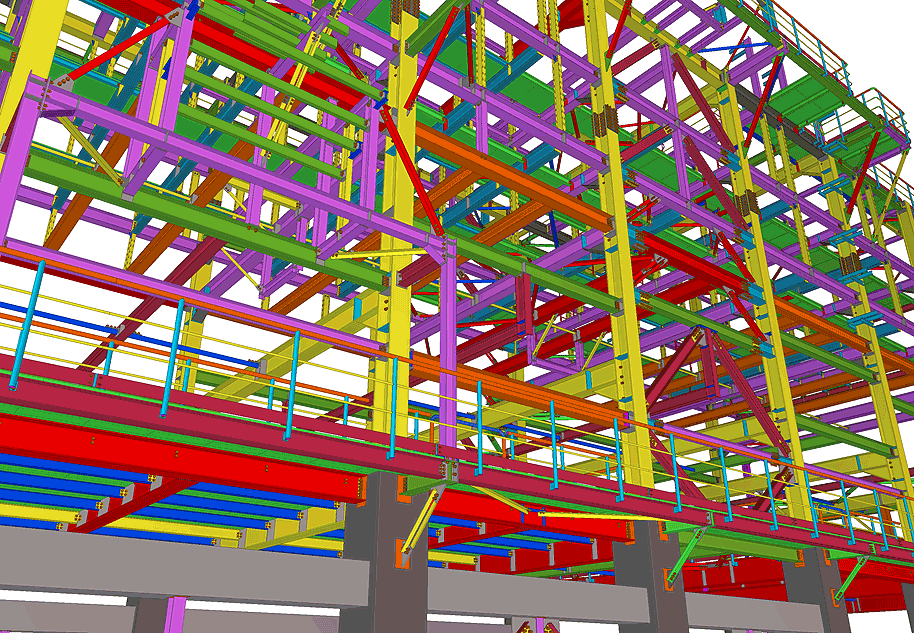

1) Разработка КМД балок. Префикс отправочной марки “В”.

Проект содержит большое количество балок разного сечения.
Применяя при проектировании несущих конструкций обширный перечень проката, проектировщикам удается снизить общую массу металлоконструкции. Побочным эффектом такой оптимизации конструкции является увеличение количества разнообразных узлов, стыков между балками, а следовательно, влечет за собой усложнение конструкции. Из-за использования большого количества разнообразных узлов значительно возрастает и сложность разработки КМД.
Также во время проектирования были обнаружены неточности разработки в комплекте документации стадии КМ (конструкции металлические).
Каждая неточность или неясность, вытекающая из комплекта КМ, была самым тщательным образом обсуждена и согласована с заказчиком и фирмой-разработчиком комплекта КМ (Италия).

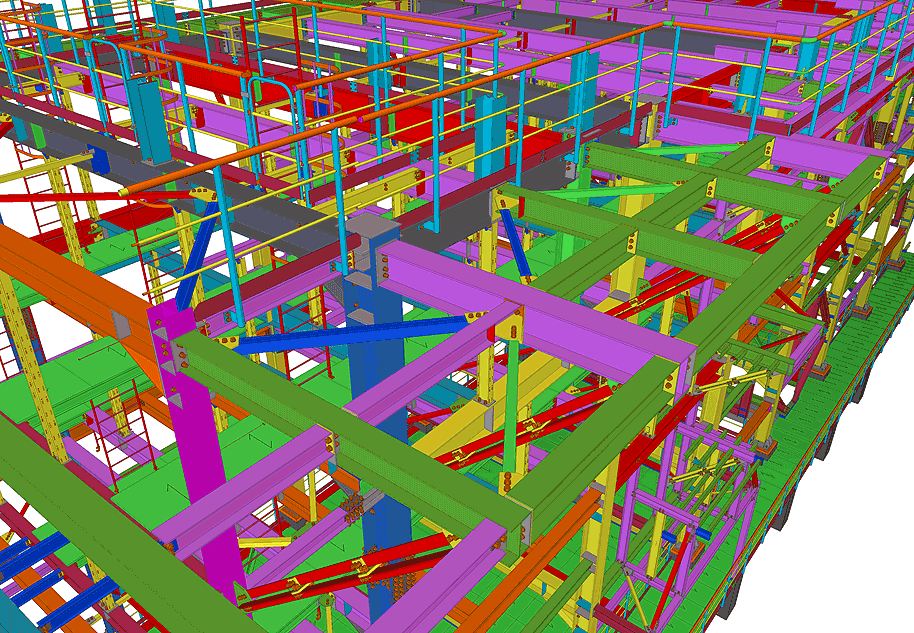

Проектирование заводов – разработка КМД

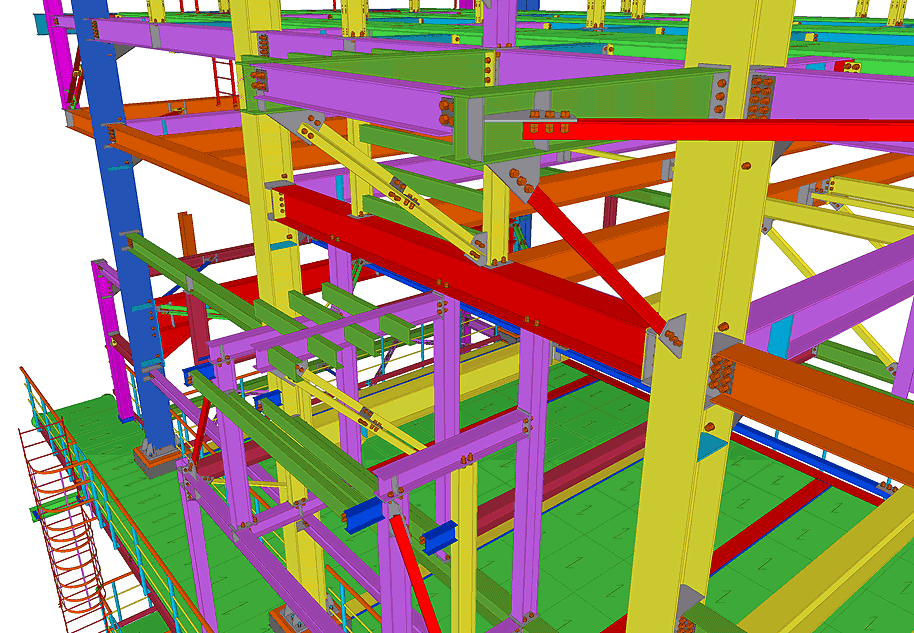

2) Разработка КМД колонн. Префикс отправочной марки “C”

В данном проекте чертежи колонн отличались от чертежей балок только префиксом детали и таблицами для сборочных чертежей. Такая разница обусловлена требованиями заказчика.
По условиям проектирования заказчик подсчитывал эффективную длину балки не по фактическому размеру, а по расстоянию от оси до оси, на которой находится балка.
Чертежи колон размещены на листах формата А1. На чертежах каждой колонны находится от 25 до полусотни чертежей отдельных деталей с различной геометрией. Все детали со схожей геометрией обозначены одной позицией в спецификации, что стало возможно благодаря применяемым алгоритмам поиска деталей со схожей геометрией. Нумерация всех деталей сквозная. Каждая отличная деталь имеет свой уникальный номер.

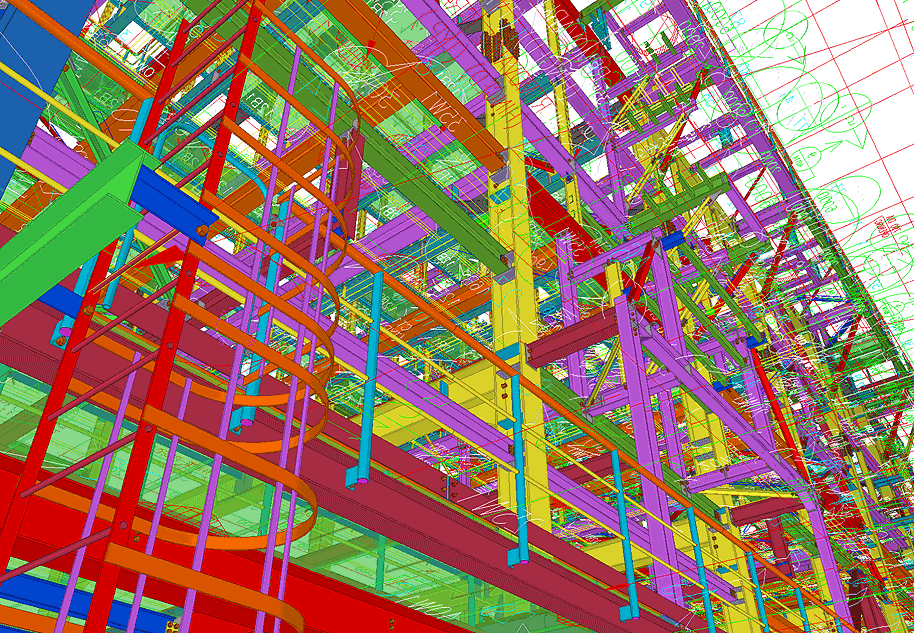

Проектирование заводов – разработка КМД

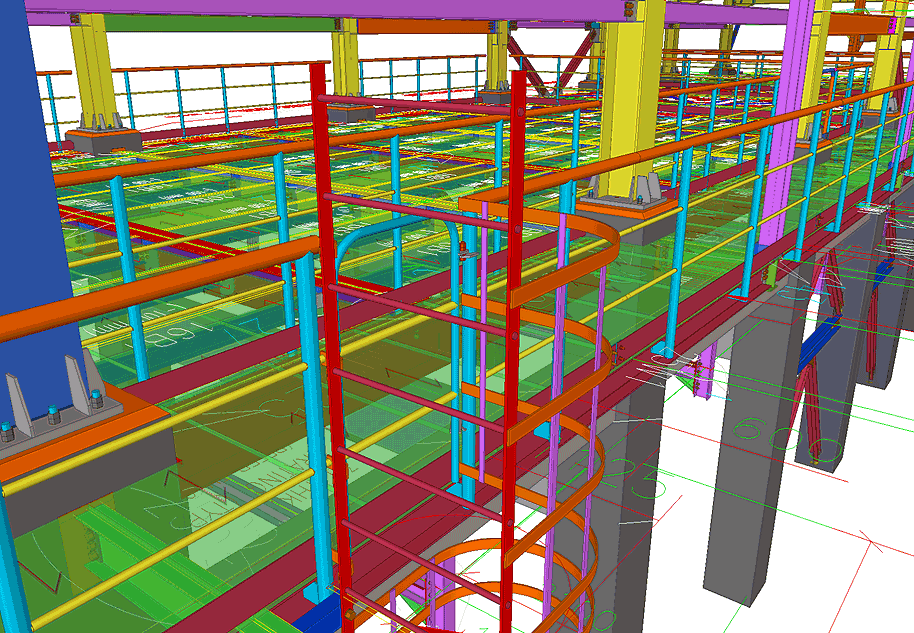

3) Разработка КМД лестниц . Префикс детали “L”.

На проектируемом объекте имеются лестницы 2 типов: первый тип с прямым выходом, второй – с боковым. В зависимости от длины пролета лестница крепится к направляющим разного профиля. Для пролетов менее 4000 мм в качестве направляющей используется полоса 50x10 мм . При длине пролета от 4000 до 6000 мм применяется уголок 60x80 мм. Для пролетов выше 6000 мм направляющая изготавливается из швеллера 120 мм. Крепление в нижней отметке лестницы производится к металлу или к бетону. От материала, к которому крепится лестница, зависит узел крепления.

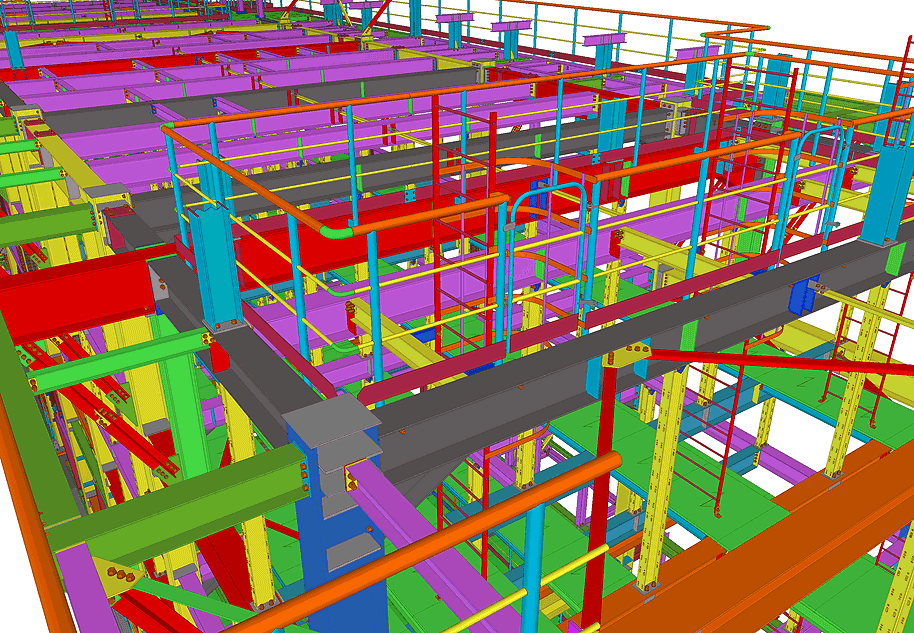

Проектирование заводов – разработка КМД

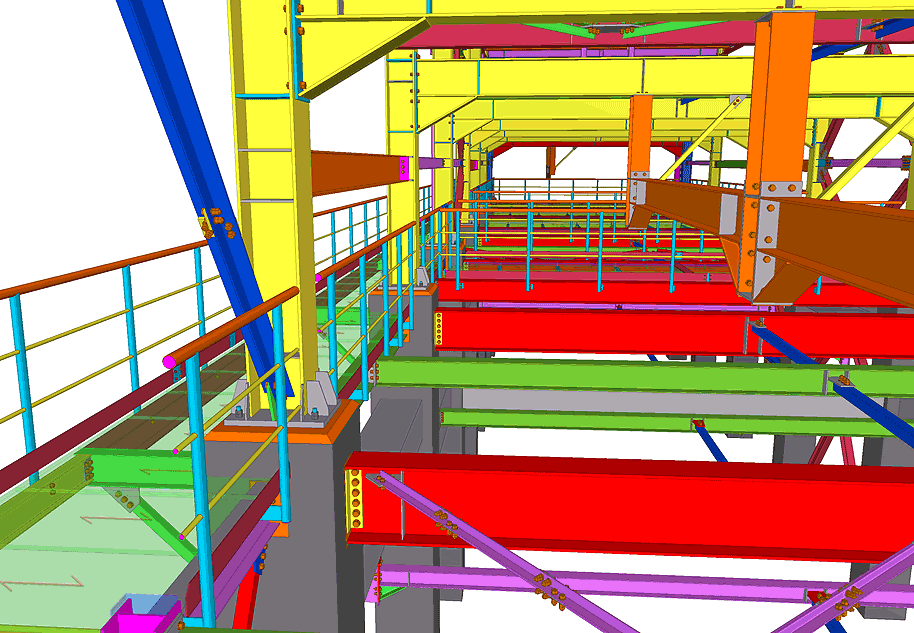

4) Разработка КМД настила. Префикс детали “Grating”.

В проекте используется настил толщиной 30 мм. Обязательными требованиями заказчика при разработке КМД являлось детальная проработка настила. Это обусловлено технологией сборки. На монтаж настил привозят с готовой геометрией, а также приваренными в случае необходимости бортиками. Сварка по условиям технологии допускается только заводская. Расположение бортиков для каждой части настила уникально.

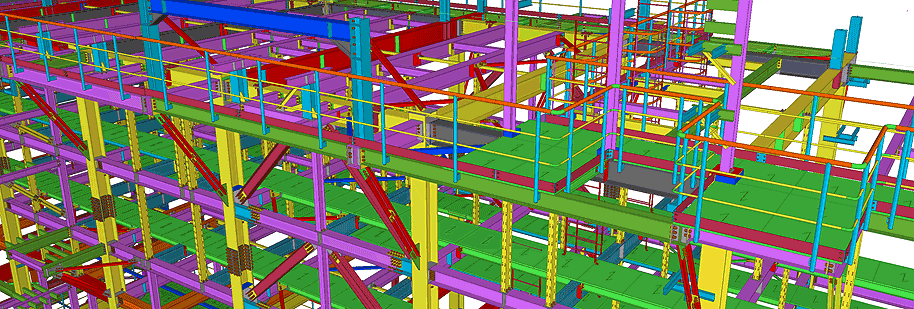

Проектирование заводов – разработка КМД

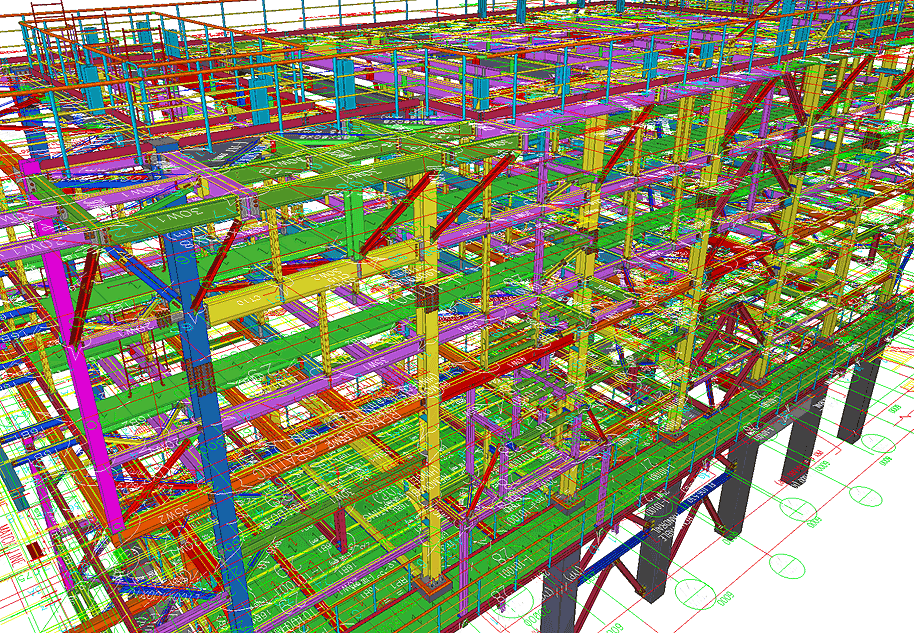

5) Разработка КМД монтажные схемы.

На монтажных схемах указаны номера сборок и их расположение на объекте.
Привязки как высотным отметкам не требуются, так как необходимая их часть есть в разделе документации КМ (конструкции металлические) и сборка осуществляется на болтах.
Все сборки поступают на стройку уже в собранном виде и готовы к монтажу. Каждая сборка имеет свой уникальный номер и префикс сборки.
Название написано на каждой сборке влагостойкой краской согласно разработанному КМД.

Проектирование заводов – разработка КМД
Проектирование заводов – разработка КМД

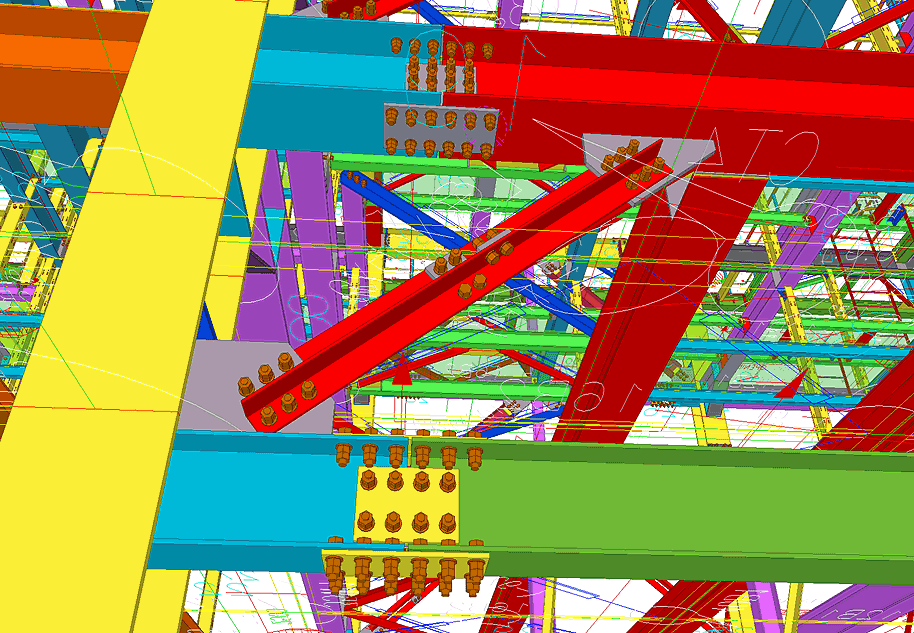

Проектирование заводов - пример проекта.

Проектирование заводов – разработка КМД

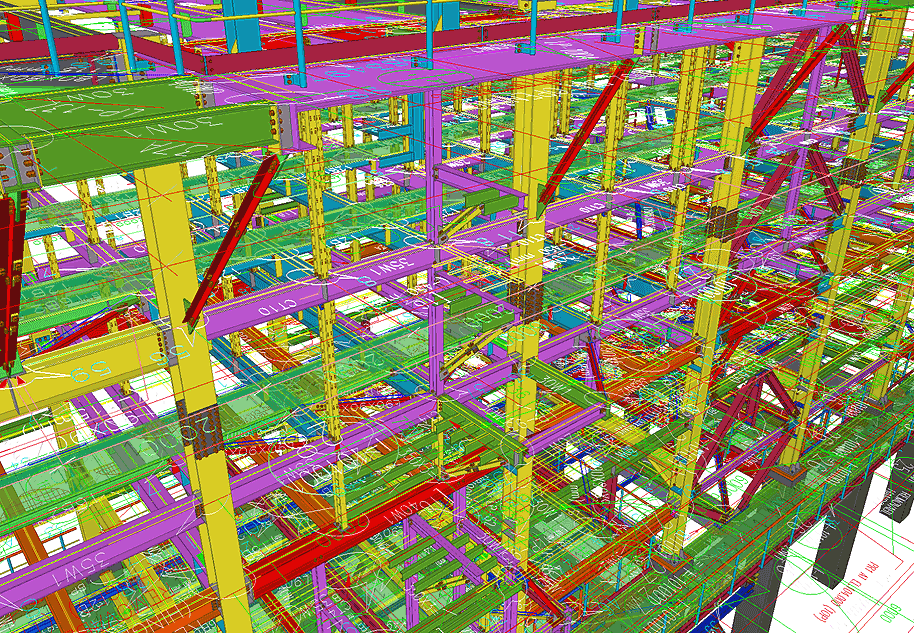

Проектирование заводов - пример проекта.

Проектирование заводов – разработка КМД

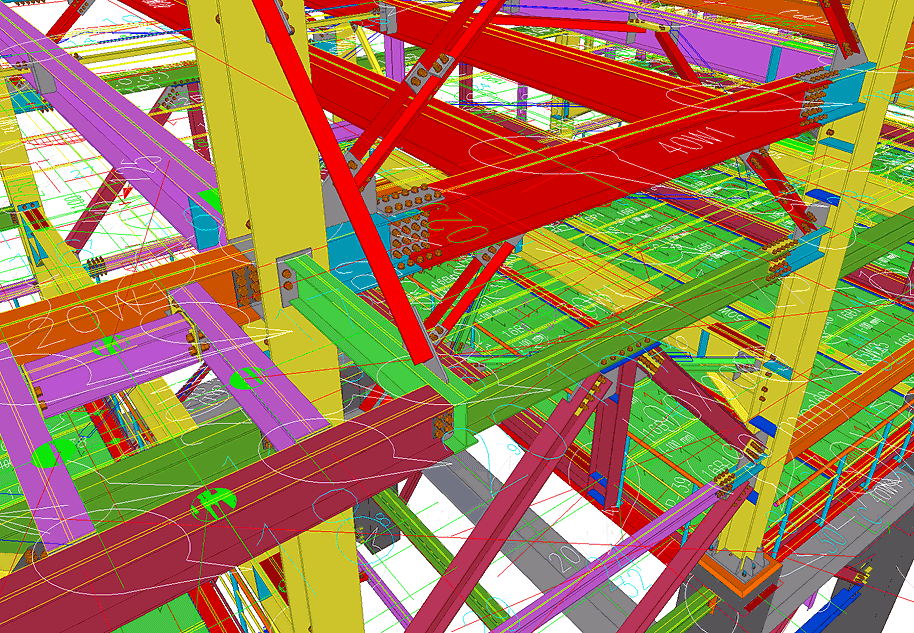

Проектирование заводов – пример проекта.

Проектирование заводов – разработка КМД

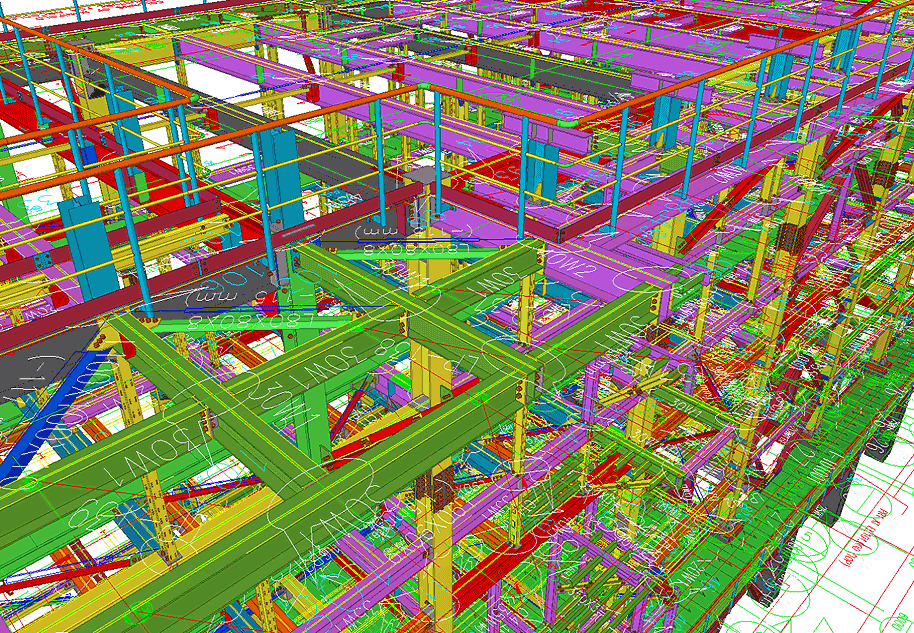

Проектирование заводов – пример проекта.

Проектирование заводов – разработка КМД

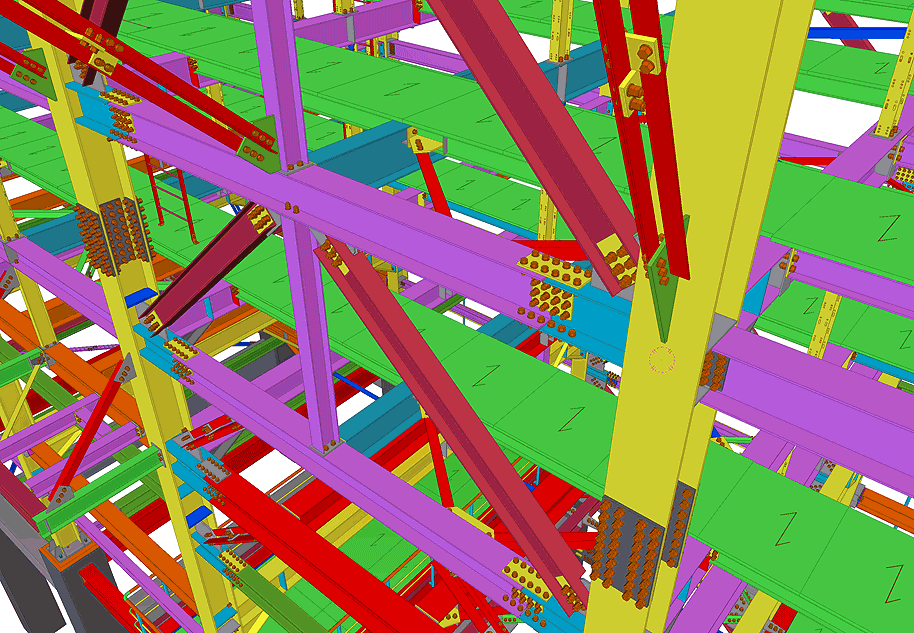

Проектирование заводов – пример проекта.

Проектирование заводов – разработка КМД

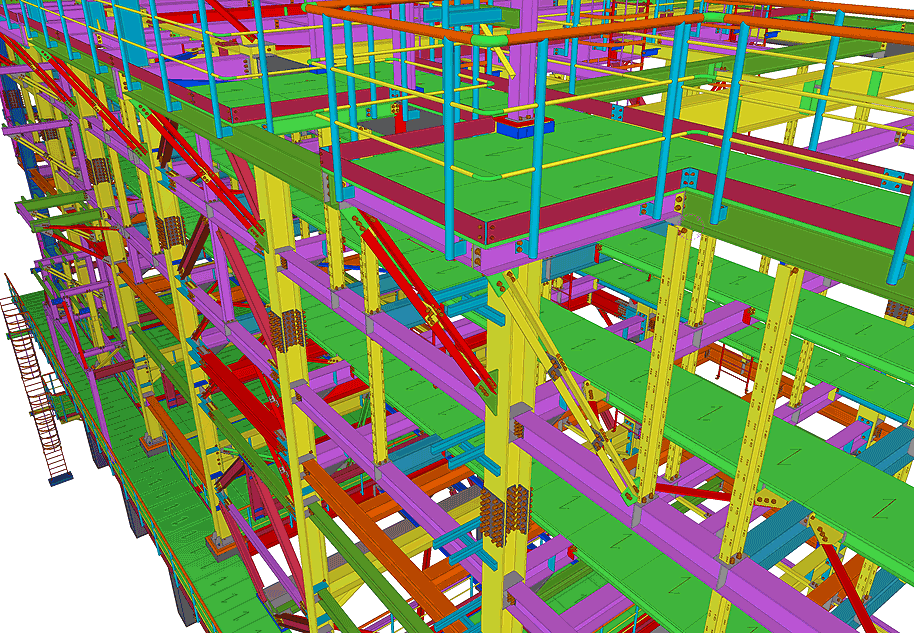

Проектирование заводов – пример проекта.

Проектирование заводов – разработка КМД

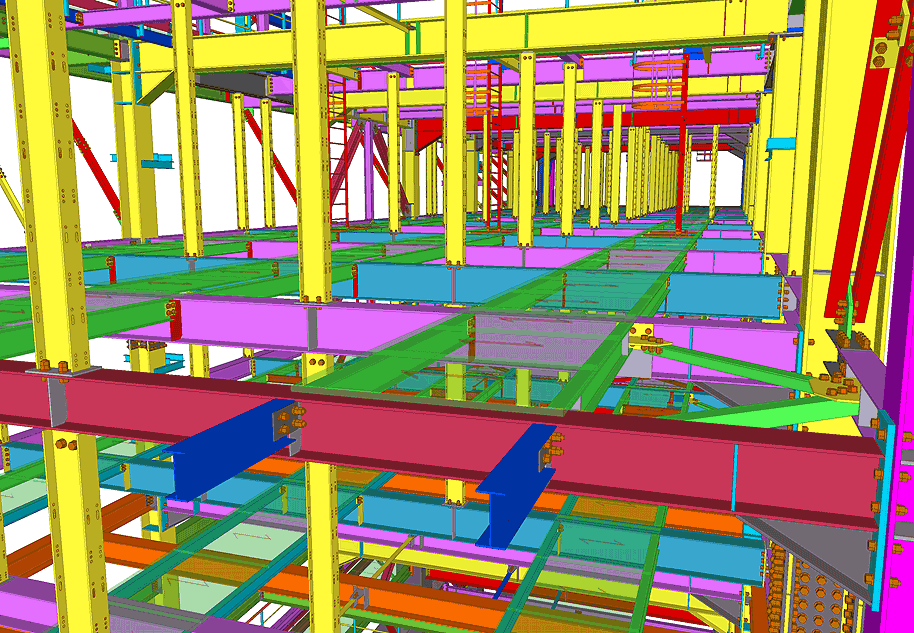

Проектирование заводов – пример проекта.

Проектирование заводов – разработка КМД

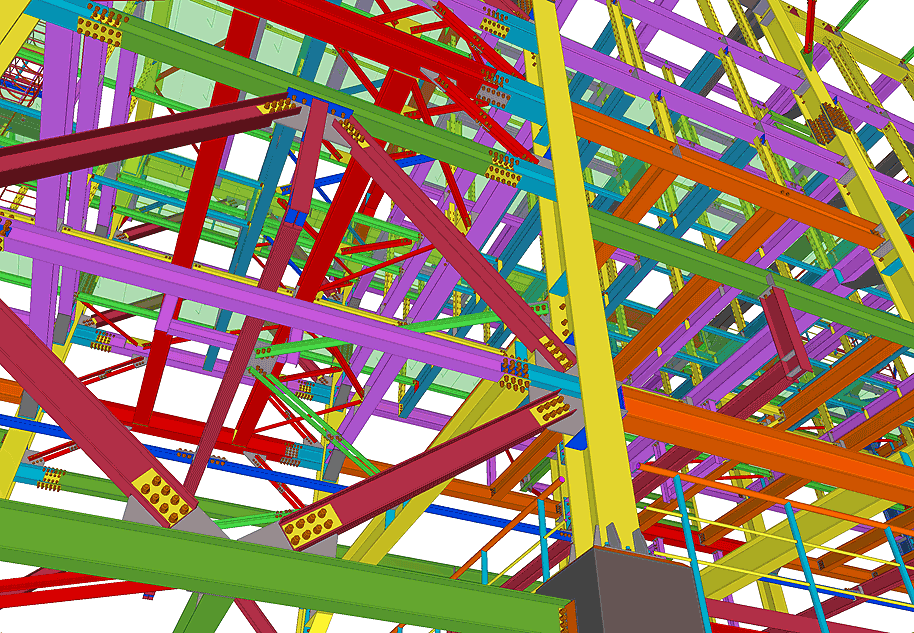

Проектирование заводов – пример проекта.

Проектирование заводов – разработка КМД

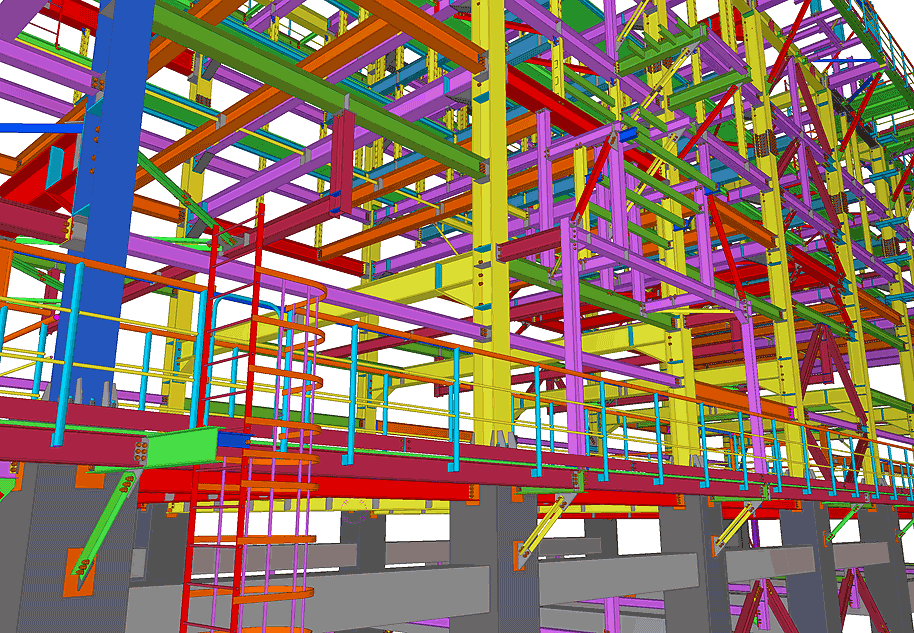

Проектирование заводов – пример проекта.

Проектирование заводов – разработка КМД

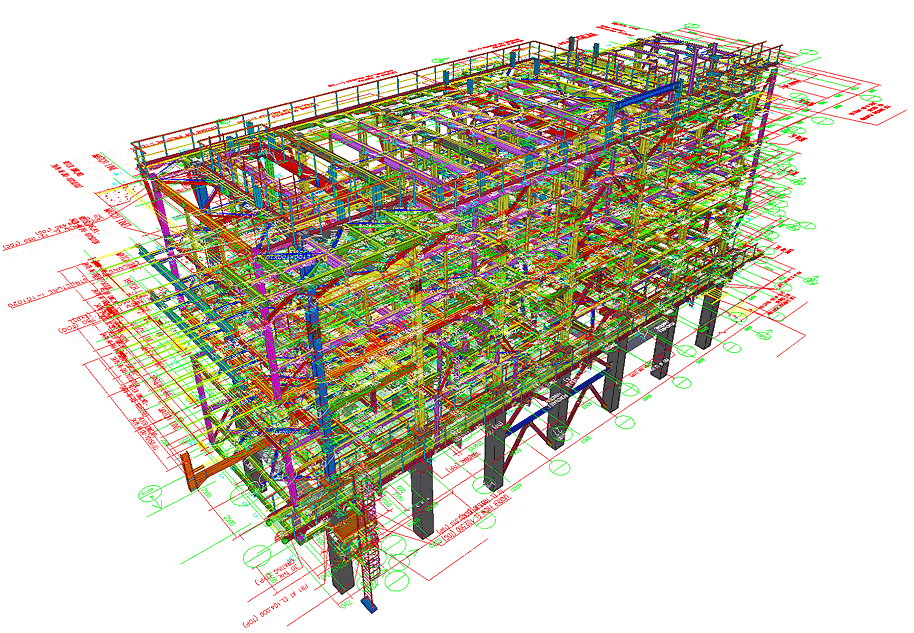

Проектирование заводов – пример проекта.

Проектирование заводов – разработка КМД

Проектирование заводов – пример проекта.

Проектирование заводов – разработка КМД

Проектирование заводов – пример проекта.

Проектирование заводов – разработка КМД
