Плагин для Tekla Structures - Прорисовка сварки в модели и чертежах

Плагин позволяет в бесплатном режиме расставлять на чертежах сварку штрихами и крестиками согласно ГОСТ по расставленной в модели сварке, а так же позволяет маркировать текстовой меткой размер катета и длину шва.

При покупке платной версии плагина в составе среды топинженер, программа расставляет сварные швы в модели самостоятельно после чего наносит обозначение не чертеже. Катет шва можно подбирать по таблицам или СП 16.1.3330. Есть возможность нанесения шва в ручном режиме.

Плагин работает в любых версиях и средах Tekla Structures. Перед применением ознакомиться с видео инструкцией.

Плагин для Tekla Structures - Работа с сеткой

Плагин позволяет в одно нажатие изменить высотные отметки из миллиметров в метры. Так же плагин позволяет добавлять новые высотные отметки в произвольном порядке игнорирую правила теклы о добавлении высотных отметок исключительно по возрастанию. Так же плагин полезен для расчета высотных отметок указанных многоэтажных зданий.

Отметки можно указывать в формате n*m, где n- количество этажей m - высота этажа, через пробел можно указывать дополнительные интервалы.

Плагин работает в любых версиях и средах Tekla Structures. Перед применением ознакомиться с видео инструкцией.

Плагин для Tekla Structures - Префиксы сборок

Плагин позволяет отслеживать все имена и префиксы сборок в модели, упорядочивать по возрастанию размера профиля и присваивать префикс в порядке возрастания. При использовании в среде топинженер, позволяет задавать нагрузки для ведомости элементов КМ, а так же задавать и контролировать номера позиций в сложных элементах ведомости. Позволяет искать ошибки в модели такие как не приваренные детали, неверно указанные материалы и прочее. Плагин работает в любых версиях Tekla Structures.

Плагин работает в любых версиях Tekla Structures. Перед применением обязательно ознакомиться с видео инструкцией.

Плагин для Tekla Structures - Раскрой проектных профилей

Плагин позволяет размещать на 12-ти метровых прокатных профилях размещать все детали проекта с указанием какую деталь необходимо разместить в какой последовательности, номер детали и ее длина.

Позволяет определить реальный раскрой профилей на весь проект. Есть возможность выгрузки данных в EXCEL и PDF. Позволяет формировать отходы и стыковать их по длине для размещения на них деталей проекта. Для вставки ведомости на лист 3Д вид не требуется что позволяет повысить производительность. Количество столбцы таблицы рассчитывается автоматически.

Плагин работает в любых версиях и средах Tekla Structures. Перед применением ознакомиться с видео инструкцией.

Плагин для Tekla Structures - Техническая спецификация стали КМ

Плагин позволяет в одно нажатие генерировать техническую спецификацию стали КМ оформленную по всем требованиям Российских стандартов. Количество столбцов определяется автоматически, название столбца берется из имени сборки.

Для генерации необходимо открыть пустой лист чертежа общего вида и нажать на иконку плагина. Таблица автоматически обновляет данные при входе в чертеж. Есть возможность расчленить таблицу до примитивов (простых линий и текста)

Плагин работает в любых версиях и средах Tekla Structures. Перед применением ознакомиться с видео инструкцией.

Плагин для Tekla Structures - Таблица сварных швов

Плагин позволяет в одно нажатие генерировать ведомость всех сварных швов в проекте, оформленную по всем требованиям Российских стандартов. Количество столбцов определяется автоматически.

В таблице отображены длины всех швов сгруппированных по типу и катету сварного шва. Типа шва берется из имени сварного шва. Для генерации необходимо открыть пустой лист чертежа общего вида и нажать на иконку плагина. Таблица автоматически обновляет данные при входе в чертеж.

Есть возможность расчленить таблицу до примитивов (простых линий и текста)

Плагин работает в любых версиях и средах Tekla Structures. Перед применением ознакомиться с видео инструкцией.

Плагин для Tekla Structures - Список чертежей проекта

Плагин позволяет генерировать список чертежей проекта. При необходимости можно разделять чертежи на комплекты КМ, КМД, КЖ, АР и прочие. Ведомость обновляется автоматически при открытии чертежа.

Для вставки ведомости необходимо создать и открыть чертеж общего вида и нажать на иконку плагина. Все данные берутся из списка чертежей, и свойств чертежа. Есть возможность настройки переменных отображаемых в полях.

Есть возможность расчленить таблицу до примитивов (простых линий и текста)

Плагин работает в любых версиях и средах Tekla Structures. Перед применением ознакомиться с видео инструкцией.

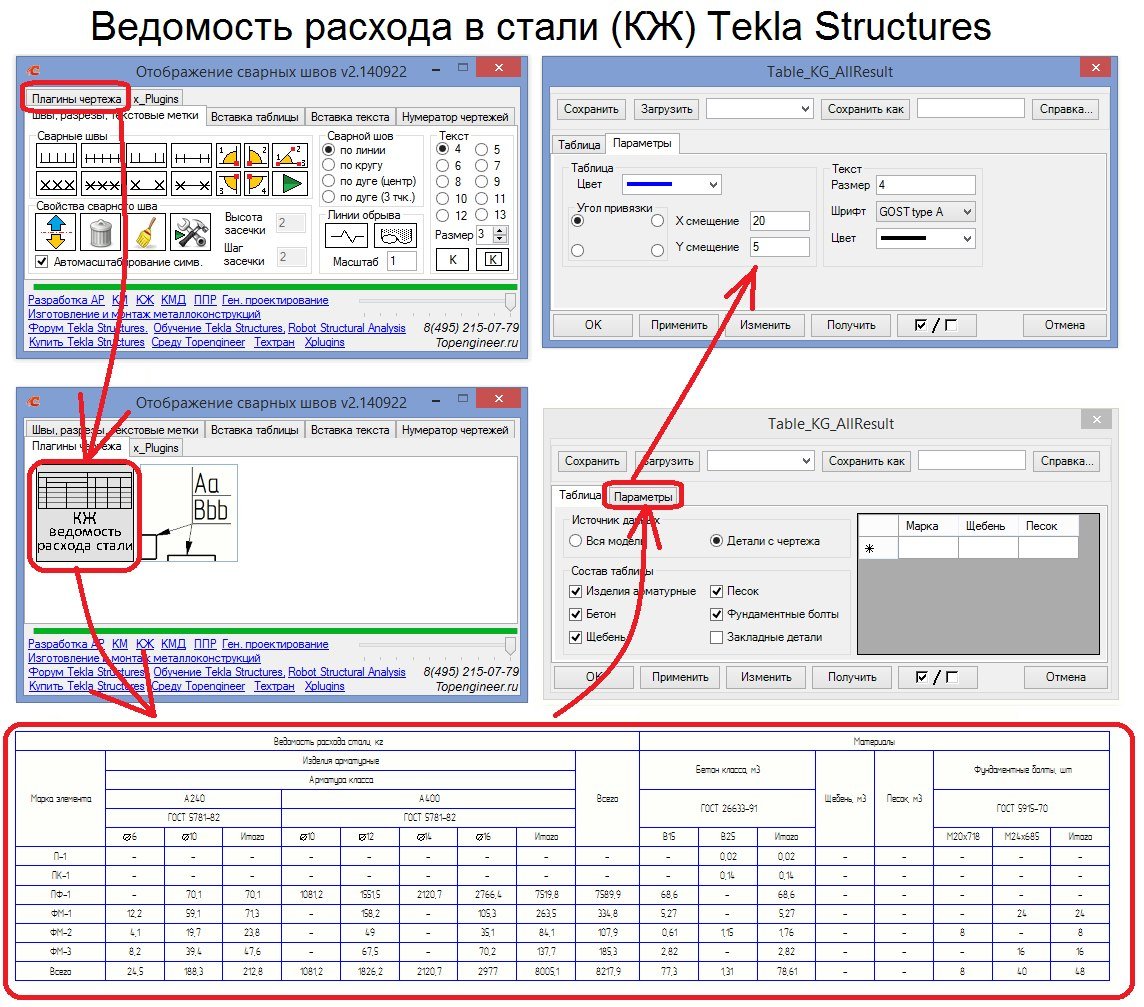

Плагин для Tekla Structures - Ведомость расхода стали для КЖ

Плагин позволяет в одно нажатие создавать ведомость расхода стали КЖ на весь проект или его часть, оформленную с учетом всех требований Российских стандартов. Ведомость обновляется при каждом заходе в чертеж.

Для генерации ведомости нет необходимости помещать 3д вид всей модели на чертеж, что в значительной степени повышает ее быстродействие.

Пользователь может при необходимости исключать из таблицы арматурные изделия, бетон, щебень, песок, фундаментные болты, закладные детали. Ведомость можно расчленить до примитивов — на бора линий и цифр.

Плагин работает в любых версиях и средах Tekla Structures. Перед применением ознакомиться с видео инструкцией.

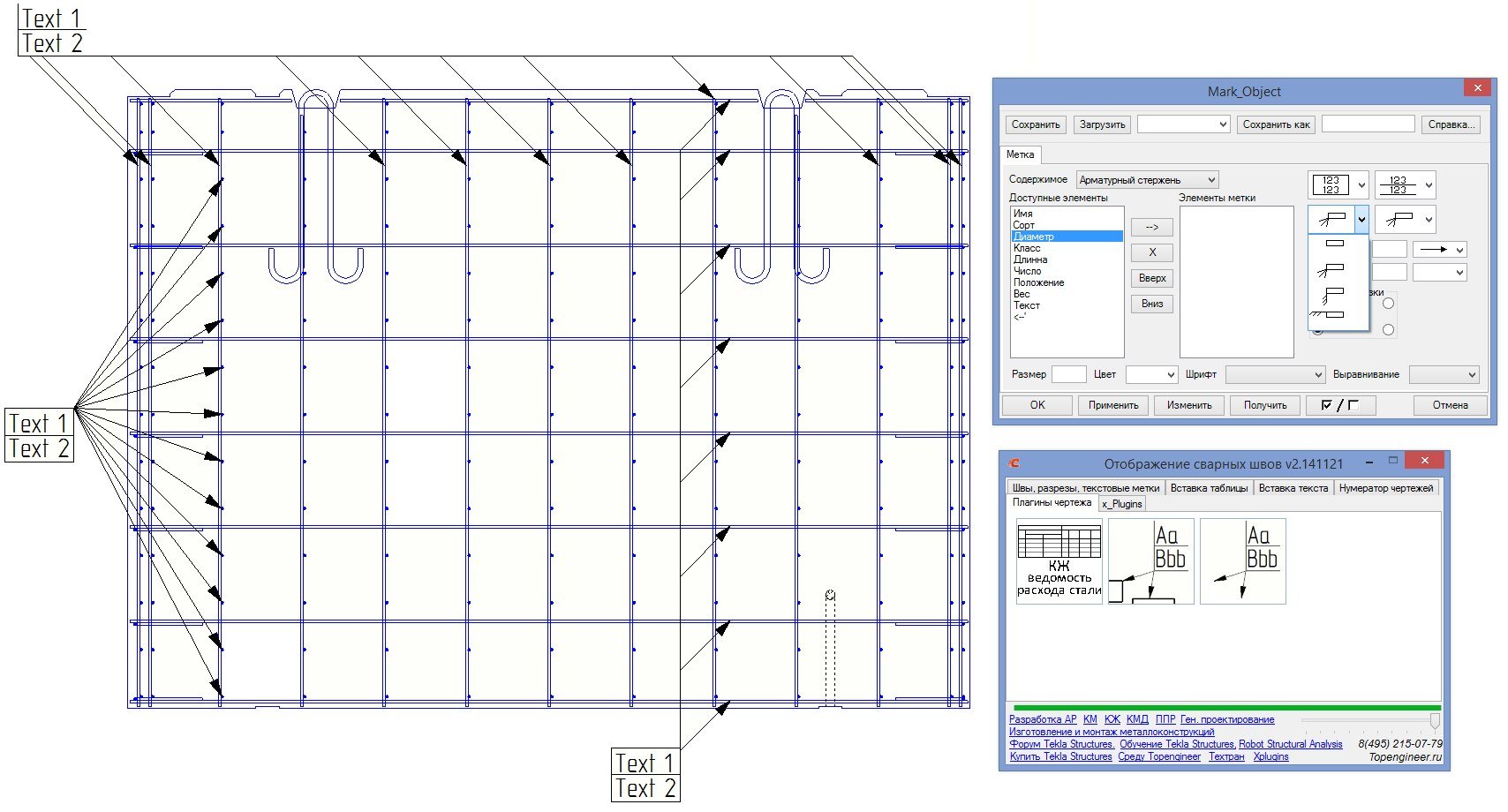

Плагин для Tekla Structures - Мультивыноска текста - объеденная метка нескольких позиций

Плагин позволяет создавать текстовую мултивыноску — выноску с большим количеством указателей объеденных одной меткой.

Данный инструмент крайне полезен при моделировании железобетонных изделий или любых других конструкций с большим количеством однотипных элементов, лестниц, ограждений и проч.

Плагин позволяет добавлять новые указатели после создания метки. Все метки могут объединяться как по горизонтали так и по вертикали, есть режим все указатели в одно место (веером).

Плагин работает в любых версиях и средах Tekla Structures. Перед применением ознакомиться с видео инструкцией.

Плагин для Tekla Structures - Мультивыноска значений - объеденная метка нескольких позиций

Плагин позволяет мултивыноску из набора переменных — выноску с большим количеством указателей объеденных одной меткой. Необходимо чтобы все указанные детали имели одинаковые свойства.

Данный инструмент крайне полезен при моделировании железобетонных изделий или любых других конструкций с большим количеством однотипных элементов, лестниц, ограждений и проч.

Плагин позволяет добавлять новые указатели после создания метки.Все метки могут объединяться как по горизонтали так и по вертикали, есть режим все указатели в одно место (веером).

Плагин работает в любых версиях и средах Tekla Structures. Перед применением ознакомиться с видео инструкцией.

Плагин для Tekla Structures - Сравнение сборок

Плагин предназначен для обнаружения различия в сборках которые должны быть одинаковыми но по каким то причинам имеют разные номера сборки.

Так для анализа разных сборок одной и той же фермы позволит обнаружить различия в даже в 1 деталь и позволит подсветить ее в сборке.

Плагин удобен для исправления ошибок нумерации проекта так как сразу показывает разницу.

Для работы плагина достаточно выделить по 1 любой детали из сравниваемых сборок.

Плагин работает в любых версиях и средах Tekla Structures. Перед применением ознакомиться с видео инструкцией.

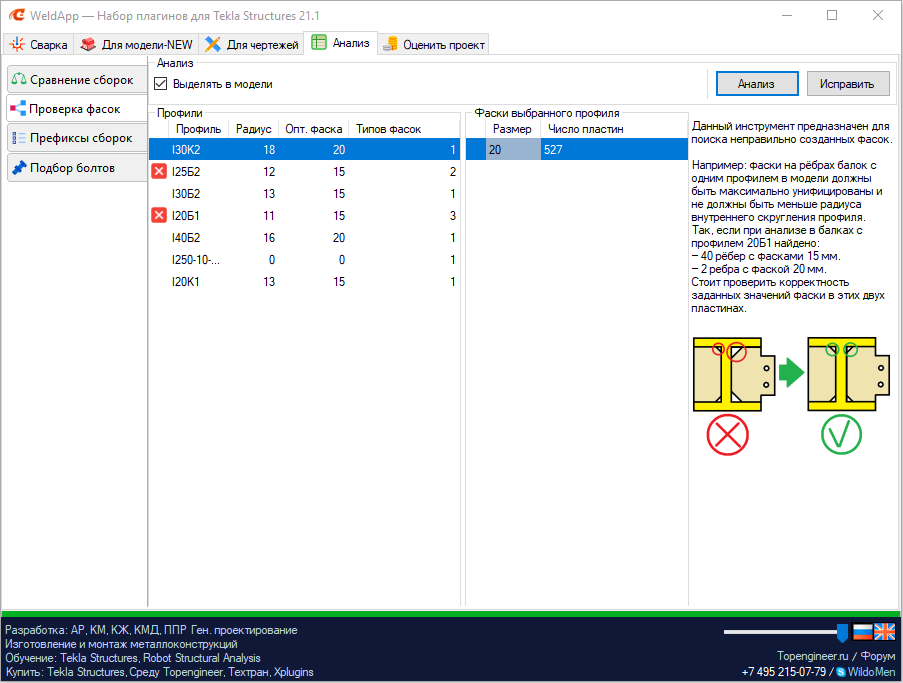

Плагин для Tekla Structures - Проверка фасонок

Плагин позволяет отслеживать радиусы скругления и размеры фасок на двутаврах, а так же устранять пересортицу.

Так на колоннах сделанных из двутавра требуется чтобы все фасонки прилегающие к радиусам самого двутавра должны быть с одинаковыми фаски чтобы не вызывать пересортицы.

В реальной работе из-за того что разные типы соединений могли делать разные инженеры размеры фасок могут быть не согласованы, и на одном и том же двутавре фаски будут разные. Плагин отслеживает все фасонки и позволяет сделать их одинаковыми.

Плагин работает в любых версиях и средах Tekla Structures. Перед применением ознакомиться с видео инструкцией.

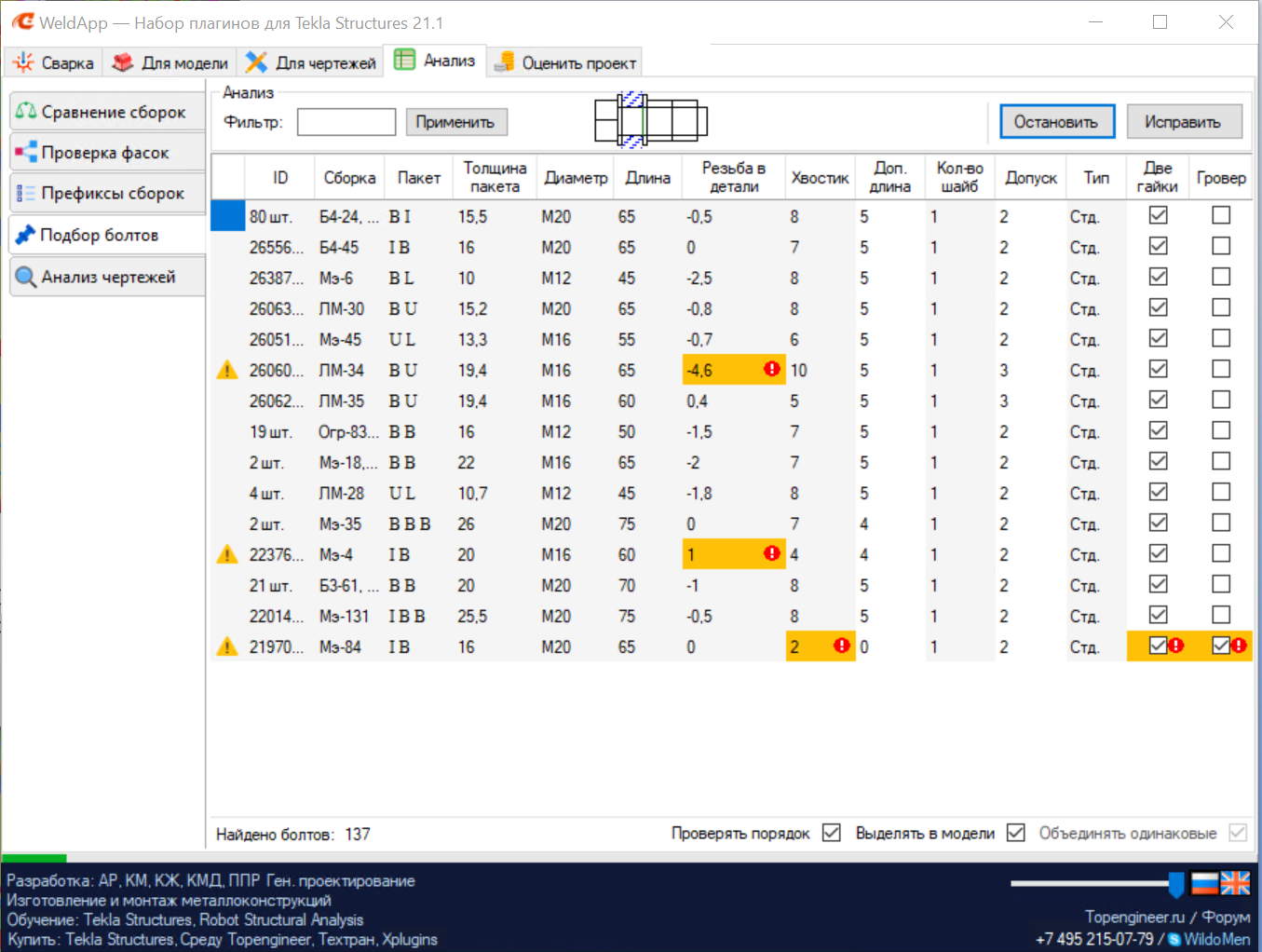

Плагин для Tekla Structures - Анализ болтовых соединений

Плагин позволяет исправить ошибку Tekla Structures при подборе длин болтовых соединений. Ошибка связана с разным подходами к расчету длины болтового соединения и устранить ее другими методами не представляется возможным.

Так же проверка позволяет помечать высокопрочные соединения на которых по ошибке есть 2 гайка или гровер — что недопустимо.

Плагин автоматически подбирает такую дополнительную длину, чтобы итоговая длинна болта строго соответствовала ГОСТ. Так же плагин контролирует заход резьбы в тело детали и исправляет его на допустимый по ГОСТ, сама тела глубину захода резьбы не отслеживает.

Плагин работает в любых версиях и средах Tekla Structures. Перед применением ознакомиться с видео инструкцией.

Плагин для Tekla Structures - Анализ чертежей

Плагин предназначен для обнаружения критических ошибок на чертежах Tekla Structures. Так если сделать основной вид балки «зеркальный», и на нем создать несколько разрезов, то они в свою очередь игнорируют свойства предыдущего вида о зеркальности и по факту создают критическую ошибку обнаружить которую крайне сложно.

Таким образом торцевые пластины с бортовыми отверстиями будут расположены зеркально относительно реальной модели.

Поиском именно этой критической проблемы и занимается плагин. Данная проблема характерна для всех версий текла без исключений.

Плагин работает в любых версиях и средах Tekla Structures. Перед применением ознакомиться с видео инструкцией.

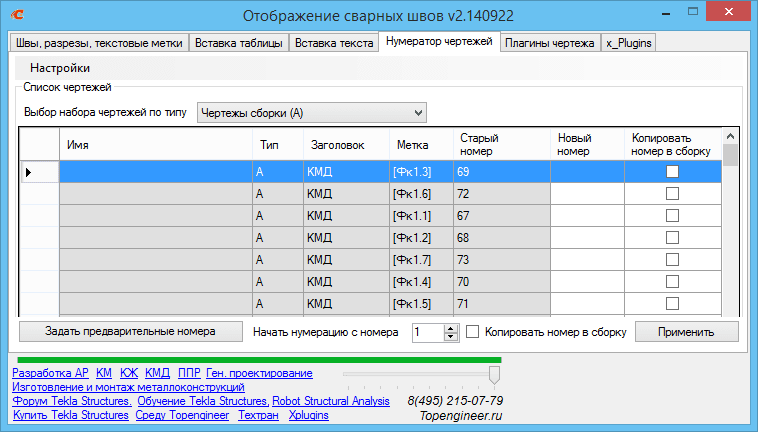

Плагин для Tekla Structures - Нумиратор чертежей

Плагин позволяет производить нумерацию листов всего комплекта чертежей или нескольких комплектов в автоматическом режиме. Номер листа записывается непосредственно в чертеж и отображается в штампе у пользователей среды топинженер.

Пользователь может нумеровать отдельные типы чертежей или отельные комплекты чертежей.

Нумерация чертежей не влияет на нумерацию сборок Tekla Structures так как номер листа храниться в поле пользовательского атрибута.

Плагин работает в любых версиях и средах Tekla Structures. Перед применением ознакомиться с видео инструкцией.

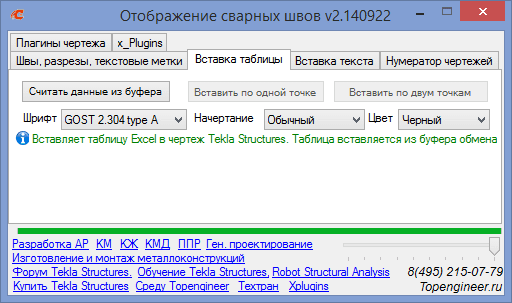

Плагин для Tekla Structures - Вставка таблиц Excel

Плагин позволяет вставлять таблицы Excel в чертежи Tekla Structures. При вставке таблицы представляют из себя набор стандартных примитивов линий и текста.

Так как большинство используемых таблиц таких как ведомость отправочных марок слишком длинны чтобы поместиться на листе чертежа целиком их можно разбить на необходимое количество колонок, а так же подобрать необходимый размер шрифта и масштаб таблиц.

Плагин работает в любых версиях и средах Tekla Structures. Перед применением ознакомиться с видео инструкцией.

Плагин для Tekla Structures - Вставка Datamatrix

Плагин позволяет автоматически вставлять на чертеж каждой сборки DataMatrix (продвинутый аналог штрих кодов) номер проекта-номер сборки.

Данный плагин необходим для организации электронного учета и документооборота на производстве. DataMatrix позволяет хранить до 2 килобайт информации.

Плагин поддерживает кодировку 1251. Для использования необходимо убедиться что ваше оборудование поддерживает Русские кодировки.

Плагин работает в любых версиях и средах Tekla Structures. Перед применением ознакомиться с видео инструкцией.

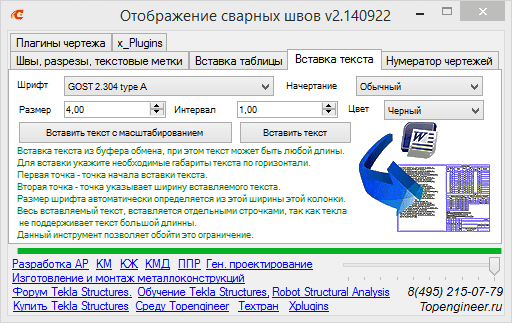

Плагин для Tekla Structures - Вставка многострочного текста

Плагин позволяет вставлять текстов чертежи Tekla Structrues без ограничения по длинен.

Для вставки необходимо: открыть плагин, копировать текст в буфер обмена, открыть чертеж Tekla Structures, нажать вставка.

Вставленный текст будет автоматически разделен на отдельные строки. Есть возможность поменять масштаб и выбрать произвольный шрифт.

Плагин работает в любых версиях и средах Tekla Structures. Перед применением ознакомиться с видео инструкцией.

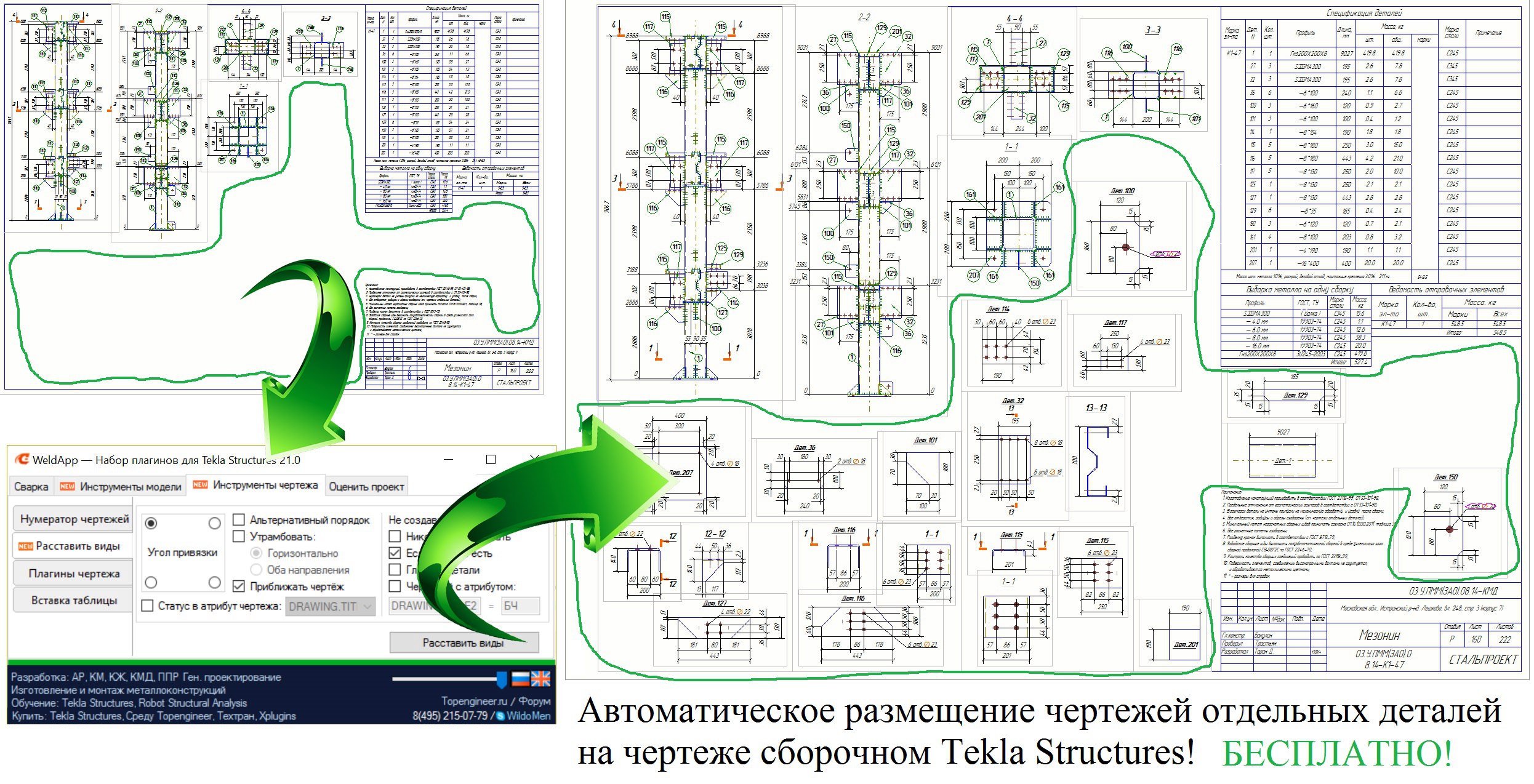

Плагин для Tekla Structures - Автоматическая расстановка видов

Плагин позволяет автоматически расставлять виды отдельных деталей на чертеж сборочный при этом размещать их максимально плотно.

Плагин может работать как на открытом чертеже так и на выбранном списке чертежей. Таким образом модно разрабатывать чертежи сборочные без вынесения отдельных видов, а потом автоматом размещать все чертежи отдельных деталей на всех сборочных чертежах сразу.

Плагин работает в любых версиях и средах Tekla Structures. Перед применением ознакомиться с видео инструкцией.

Плагин для Tekla Structures - Работа с атрибутами

Плагин позволяет копировать значение одной переменной или нескольких комбинируя их в определенные последовательности в другую переменную. И присваивая их в необходимое поле любого объекта Tekla Structures.

В выпадающих меню доступны только пользовательский атрибуты, но можно получить свойства любого объекта любого типа. К примеру чтобы в списке доступных переменный появился атрибут балки обработка (Finish) нужно выбрать любую балку в модели и нажать «получить свойства»

Пример использования: |Tekla Structures при нумерации объектов игнорирует выгиб. Таким образом выгнутая труба и пряма маркируется одинаково, что является ошибкой. Можно значение из поля выгиб перенести в поле обработка (Finish) а она в свою очередь влияет на нумерацию. Плагин работает на все выделенные объекты.

Плагин для Tekla Structures - Другие функции

Набор мелких плагинов в одну кнопку.

1) Позволяет заменить цвета всех деталей в Tekla в 14 реальных. Так например цвет (класс) 369 станет классом 5.

2) Позволяет округлить все координаты деталей до 1 мм.

3) Позволяет конвертировать из схематичных компонентов в нормальные. Работает на любое количество компонентов. Так компоненты созданные в лицензии под бетон будут нормально работать и нумероваться в лицензии под сталь.

Плагин работает в любых версиях и средах Tekla Structures. Перед применением ознакомиться с видео инструкцией.

Плагин для Tekla Structures - Экспорт каждой сборок в отдельный файл и экспорт больших моделей

Плагин предназначен экспортировать в отдельные файлы каждую сборку по отдельности в 3D (dwg, dxf).

Это позволяет отправлять заказчику на производство не только чертежи сборочные но и 3Д каждой сборки отдельно. Таким образом если на чертеже сборочно пропущен какой либо размер, то заказчику нет необходимости связываться с инженерами так как на производстве размер можно померить в 3D. При экспорте всей модели в одном файле найти необходимую вам сборку было невозможно.

Второй вариант экспорта позволяет сохранять большие модели каждый цвет деталей в отдельный файл. Это позволяет обойти сбои экспорта Tekla Structures при работе с большими моделями.

Плагин работает в любых версиях и средах Tekla Structures. Перед применением ознакомиться с видео инструкцией.

Плагин для Tekla Structures - Экспорт модели в старые версии Tekla Structures

Плагин позволяет переносить модель в более старые версии Tekla Structures.

Переносится только 3D модель без чертежей. Компоненты разбиваются и переносятся как детали без программного кода.

Плагин рекомендуется использовать в экстренных ситуациях, когда нет других возможностей работать в текущей версии Tekla Structures.

Плагин работает в любых версиях и средах Tekla Structures. Перед применением ознакомиться с видео инструкцией.

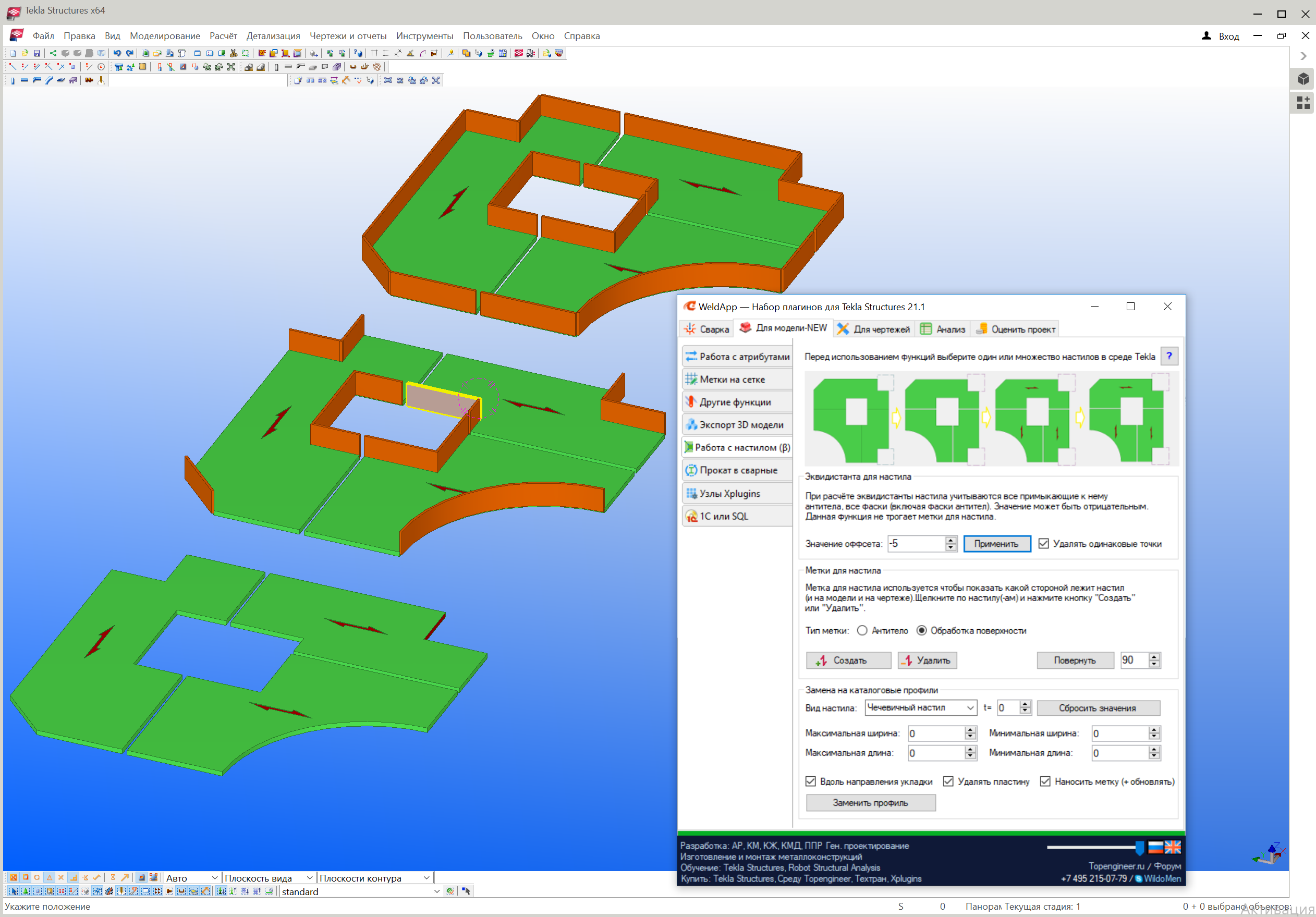

Плагин для Tekla Structures - Работа с настилом

Плагин предназначен для работы с настилами сетками просечными вытяжными, ромбовидки.

1) Позволяет менять геометрию всех настилов по эквидистанте. Необходимо для уменьшения всех размеров одновременно во внутрь при отступе для сварки если настил лежали впритык (по центру балки). Отступ настраивается.

2) Автоматическое нанесение направление укладки настила для отображения его на чертеже. Есть вариант антителом и обработкой поверхности. Существует возможность принудительного поворота направления для выбранного настила.

3) Автоматически заменяет настил нарисованным пластиной на объект нарисованный балкой с указанием толщины и ширины необходимой стандартной заготовки.

Плагин работает в любых версиях Tekla Structures. Перед применением ознакомиться с видео инструкцией.

Плагин для Tekla Structures - Прокат в сварные

Плагин предназначен для автоматической замены всех прокатных профилей двутавров на эквивалент сварного сечения.

Плагин работает как для обычного проката так и для балок переменного сечения, что крайне полезно на стадии КМ. Так для обмена данными с расчетной программой вы можете моделировать все прокатными балками и обмениваться моделью, далее после окончания расчета заменить все на сварные.

Так же плагин позволяет превращать обратно сварные балки в прокатные и использовать при этом таблицы соответствий так как сварные балки для обеспечения той же прочности должны иметь немного большие размеры и толщины полки и стенки.

Плагин работает в любых версиях и средах Tekla Structures. Перед применением ознакомиться с видео инструкцией.

Плагин для Tekla Structures - Выгрузка данных в 1С или SQL

Плагин предназначен для выгрузки любых данных из модели Tekla Structures в SQL для дальнейшего использования в CRM, ERP, 1С и прочих системах организации данных.

Рекомендуется использовать для организации надежной передачи данных в любые внешние приложения так как позволяет настраивать выгрузку любых типов данных. Так в бухгалтерию можно выгружать подетальные ведомости всего проекта для автоматизации учета.

Для выгрузки данных необходимо создать базу данных. Для этого обратитесь к своему системному администратору.

Плагин работает в любых версиях и средах Tekla Structures. Перед применением ознакомиться с видео инструкцией.

Плагин для Tekla Structures - Горячие клавиши

Плагин позволяет сохранять все настроенные пользователем горячие клавиши Tekla Structures и переносить их на другое рабочее место.

Так же плагин позволяет скинуть настройки горячих клавиш на значения по умолчанию. Данный плагин полезно использовать если пользователь вынужден некоторое время работать за чужим компьютером на котором изменены горячие клавиши.

Используя плагин вы можете сохранить профиль пользователя и загрузить стандартные сочетания клавиш. После окончания работы профиль пользователя можно вернуть обратно.

Плагин работает в любых версиях и средах Tekla Structures. Перед применением ознакомиться с видео инструкцией.

Плагин для Tekla Structures - Резервное копирование моделей

Плагин предназначен для автоматического создания резервной копии проектов (бекап). Плагин отслеживает последние измененные модели, в которые были внесены какие либо изменения. При этом плагин запускается только после закрытия самой Tekla Structures чтобы не мешать пользователю во время работы.

Бекап рабочих моделей происходит автоматически и в фоновом режиме. Количество резервных копий настраивается. Так же после отсутствия активности модели более 30 дней создается бекап архива модели с другим путем хранения (на другой диск со всеми архивами компании).

Путь хранения необходимо задать вручную. Если путь не заполнен программа предупредит о необходимости его указания.

Плагин работает в любых версиях и средах Tekla Structures. Перед применением ознакомиться с видео инструкцией.
