Проектирование зданий из металлоконструкций – разработка КМД

Услуги проектирования зданий из металлоконструкций

Предлагаем полный комплекс услуг по проектированию зданий из металлоконструкций с последующим изготовлением и монтажом в любой точке РФ и стран ближнего зарубежья.
На данный момент наша компания занимает лидирующие позиции на рынке проектирования зданий из металлоконструкций.
Специалисты нашей компании в кратчайшие сроки разработают для вас здание из металлоконструкций любой сложности и объема проектирования.


Большой штат инженеров позволяет проектировать с максимально сжатыми сроками, а применение новейших технологий проектирования позволяет увеличить качество проектирования.
Все проекты зданий из металлоконструкций разрабатываются в 3D формате.
Большое количество разработанных нами проектов является гарантией высокого качества разрабатываемой проектной документации.
Более подробно с нашими работами вы можете ознакомиться в разделе “Портфолио”.
Специалисты нашей компании разрабатывают любые типы металлоконструкций и конструкций из железобетона.
Более подробно о услуге проектирования зданий из металлоконструкций вы сможете узнать по телефону у менеджеров нашей компании.

Как заказать проектирование здания из металлоконструкции?

Заказать проектирование необходимого вам здания из металлоконструкций крайне просто.
Для этого необходимо связаться с нами по телефону горячей линии работы с клиентами 8 (495) 215-07-79.
Менеджеры нашей компании помогут составить задание на проектирование.
Для оценки стоимости и сроков проектирования необходимо сформировать заявку.
В заявке необходимо описать задание на проектирование; указать, какие комплекты документации требуется разработать; указать контактные данные для обратной связи.
По результатам оценки предложенного вами объема проектирования будет выдано коммерческое предложение.
Менеджер нашей компании свяжется с вами для оповещения о результате оценки.

Проектирование зданий из металлоконструкций – разработка КМД

Сколько стоит проектирование зданий из металлоконструкций?

Сроки проектирования по предложенному проекту здания из металлоконструкций зависят от сложности и суммарного объема проектирования.
Сроки проектирования любого здания из металлоконструкций уникальны, а значит, вдаются только после изучения технического задания.
Наши инженеры в кратчайший срок подготовят оценку сроков проектирования.
Как правило, срок оценки предложенного объекта не превышает 1 дня.
Оценка типовых проектов производится в течение часа с момента подачи заявки на проектирование.
Средняя стоимость проектирования зданий из металлоконструкций колеблется в пределах от 500 до 1300 рублей за тонну металлоконструкций.

Сколько времени занимает проектирование зданий из металлоконструкций?

Время, необходимое на выполнение проекта предложенного здания из металлоконструкций, оценивается на этапе формирования коммерческого предложения на проектирование.
Необходимые сроки на проектирование указывается либо заказчиком (при наличии необходимости выполнения работ в строго заданный срок), либо называются нашим экспертом.
Стоит учесть, что излишне сжатые сроки на проектирование необходимого вам здания из металлоконструкций могут повлечь увеличение стоимости проектирования в целом.

Основные типы зданий, проектируемых из металлоконструкций

К проектированию допускаются абсолютно все типы зданий и сооружений из металлоконструкций.
К наиболее часто разрабатываемым типам конструкций относятся:

  • здания из металлоконструкций на основе прокатной балки;
  • здание из металлоконструкций на основе сварной балки постоянного сечения;
  • здание из металлоконструкций на основе сварной балки переменного сечения;
  • здания из металлоконструкций на изготовленные из тонкостенных профилей.

Проектирование зданий из металлоконструкций – разработка КМД

Какие комплекты документации разрабатываются при проектировании зданий из металлоконструкций

При проектировании зданий из металлоконструкций разрабатываются следующие разделы строительной документации.

  • КМ (конструкции металлические) – обязательный комплект, проходящий государственную проверку.
  • КМД (конструкции металлические деталировочные). В данном комплекте подробно разрабатывается чертеж каждой детали конструкции и чертежи всех отправочных марок, составляются спецификации отправочных марок ведомости метизов и сводная ведомость расхода стали.
  • КЖ (конструкции железобетонные) – комплект содержит всю необходимую информацию для изготовления всех железобетонных элементов. Как правило, при проектировании зданий из металлоконструкций разрабатываются только фундаменты.

Проектирование комплекта чертежей КМ (конструкции металлические) при проектировании зданий из металлоконструкций

Комплект чертежей КМ представляет собой расчетную часть проекта.
Комплект чертежей КМ разработанного здания из металлоконструкций проходит государственную экспертизу.
Расчет производится в 2 различных расчётных программах.
Проектирование КМ здания из металлоконструкций производится в 3D формате.
По результатам расчета строятся планы и разрезы всего здания из металлоконструкций,
разрабатываются соединительные узлы и составляются ведомости расхода стали в зависимости от типа конструкций.
По этим ведомостям оценивается стоимость изготовления и монтажа металлоконструкций.
При заказе одновременно двух комплектов (КМ+КМД) заказчик получает значительную скидку.

Проектирование комплекта чертежей КМД (конструкции металлические деталировочные) при проектировании зданий из металлоконструкций

Комплект чертежей КМД разрабатывается для каждого здания из металлоконструкций отдельно.
Комплект КМД необходим для изготовления металлоконструкции.
В чертежах КМД разрабатываются деталировочные чертежи всех деталей, чертежи сборочных единиц (отправочных марок) и монтажные схемы.
Также прилагаются ведомости расхода стали, список отправочных марок с указанием количества и масс сборок и ведомость метизов.
На основании этих ведомостей завод-изготовитель выставляет конечную стоимость изготовления и монтажа металлоконструкций.

Проектирование зданий из металлоконструкций – разработка КМД

Проектирование комплекта чертежей КЖ (конструкции железобетонные) при проектировании зданий из металлоконструкций

Чертежи КЖ необходимы для изготовления железобетонных частей конструкций.
Как правило, при проектировании зданий из металлоконструкций КЖ разрабатывается только на фундаменты.

В каком формате выдается проект металлоконструкции

Выдача готового проекта производится в печатном виде.
Количество распечатываемых копий заранее оговаривается в договоре.

Услуги, часто востребованные совместно с проектированием зданий из металлоконструкций

Примеры чертежей проектируемых зданий из металлоконструкций



Пример чертежа КМД здания из металлоконструкций. Пример чертежа КМД здания из металлоконструкций. Пример чертежа КМД здания из металлоконструкций.
Здание из металлоконструкций. Пример чертежа КМД
Проектирование зданий из металлоконструкций – пример чертежа КМД
Разработка КМД. Пример чертежа опоры.
Проектирование зданий из металлоконструкций – пример чертежа КМД
Разработка КМД. Пример чертежа колонны
Проектирование зданий из металлоконструкций – пример чертежа КМД
Пример чертежа КМД здания из металлоконструкций. Пример чертежа КМД здания из металлоконструкций. Пример чертежа КМД здания из металлоконструкций.
Здание из металлоконструкций. Пример чертежа КМД
Проектирование зданий из металлоконструкций – пример чертежа КМД
Разработка КМД. Пример чертежа опоры
Проектирование зданий из металлоконструкций – пример чертежа КМД
Разработка КМД. Пример чертежа колонны
Проектирование зданий из металлоконструкций – пример чертежа КМД
Пример чертежа КМД здания из металлоконструкций. Пример чертежа КМД здания из металлоконструкций. Пример чертежа КМД здания из металлоконструкций.
Здание из металлоконструкций. Пример чертежа КМД
Проектирование зданий из металлоконструкций – пример чертежа КМД
Разработка КМД. Пример чертежа опоры
Проектирование зданий из металлоконструкций – пример чертежа КМД
Разработка КМД. Пример чертежа колонны
Проектирование зданий из металлоконструкций – пример чертежа КМД
Пример чертежа КМД здания из металлоконструкций. Пример чертежа КМД здания из металлоконструкций. Пример чертежа КМД здания из металлоконструкций.
Здание из металлоконструкций. Пример чертежа КМД
Проектирование зданий из металлоконструкций – пример чертежа КМД
Разработка КМД. Пример чертежа опоры
Проектирование зданий из металлоконструкций – пример чертежа КМД
Разработка КМД. Пример чертежа колонны
Проектирование зданий из металлоконструкций – пример чертежа КМД
Пример чертежа КМД здания из металлоконструкций. Пример чертежа КМД здания из металлоконструкций. Пример чертежа КМД здания из металлоконструкций.
Здание из металлоконструкций. Пример чертежа КМД
Проектирование зданий из металлоконструкций – пример чертежа КМД
Разработка КМД. Пример чертежа опоры
Проектирование зданий из металлоконструкций – пример чертежа КМД
Разработка КМД. Пример чертежа колонны
Проектирование зданий из металлоконструкций – пример чертежа КМД

Комплекты чертежей зданий из металлоконструкций крайне велики по объёму, полностью привести их в одном и том же формате страниц невозможно.
Рассмотрим часть комплекта КМД здания из металлоконструкций.
На приведенных примерах представлены типовые конструкции, такие как балки и колонны. Все чертежи выложены в формате PDF.

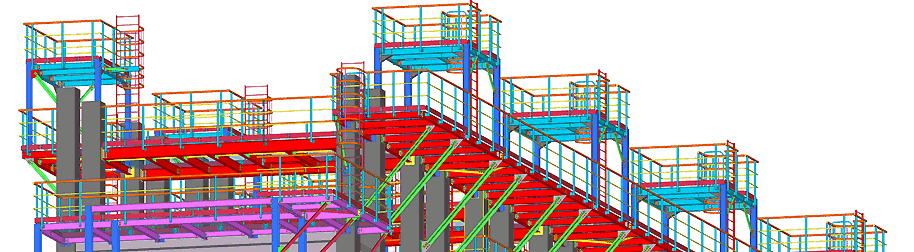

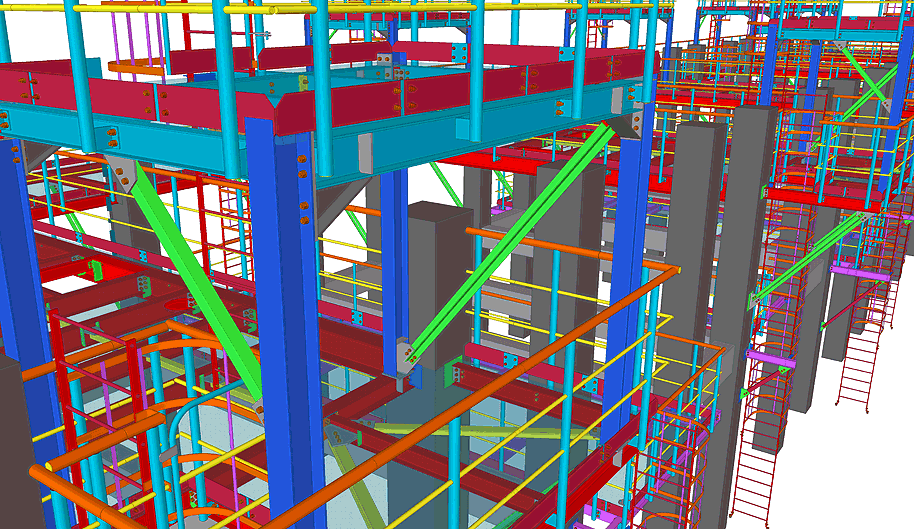

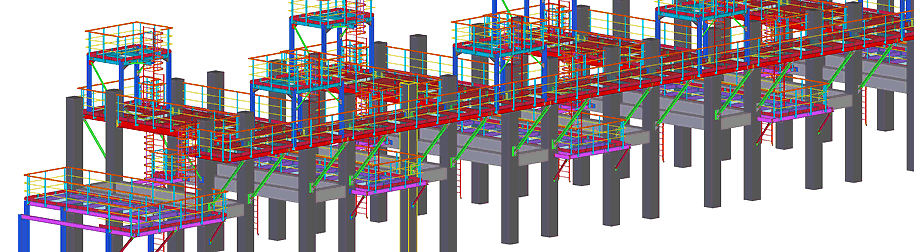

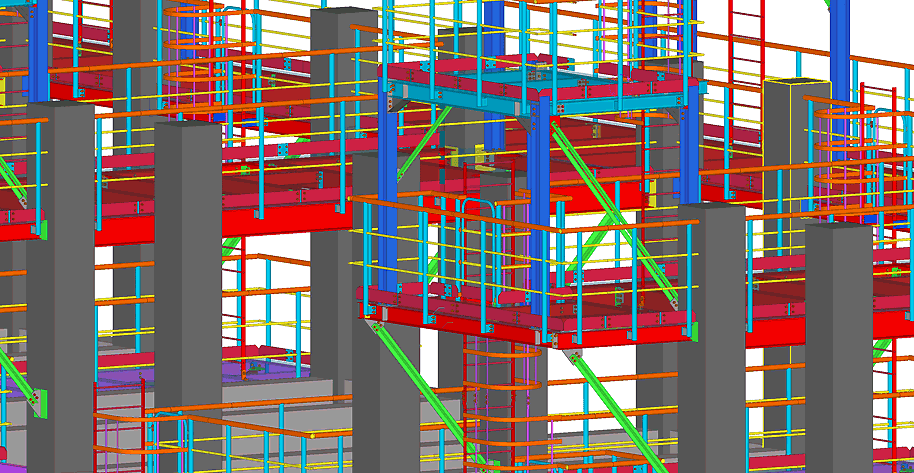

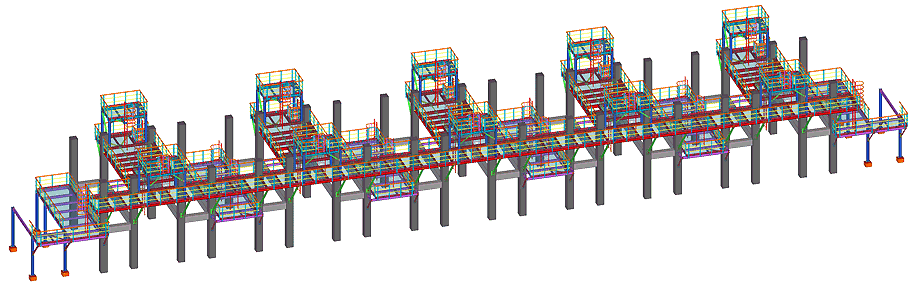

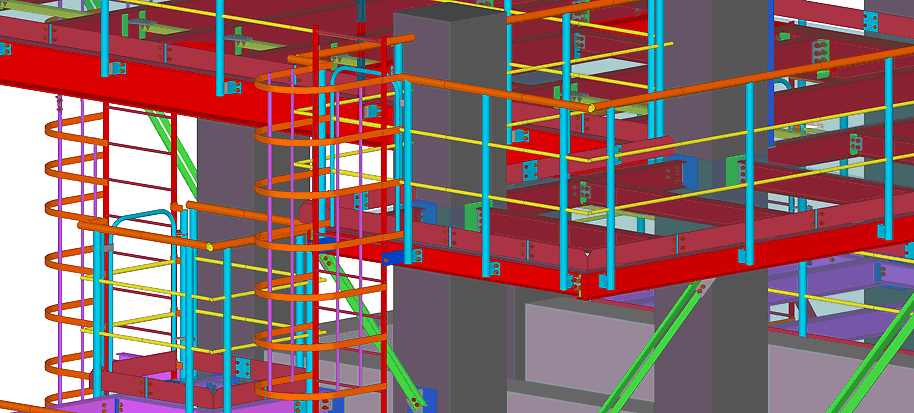

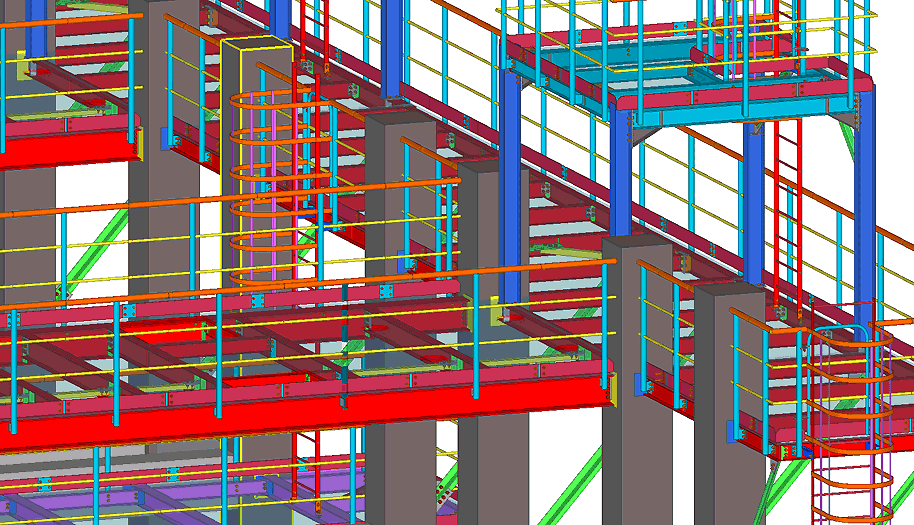

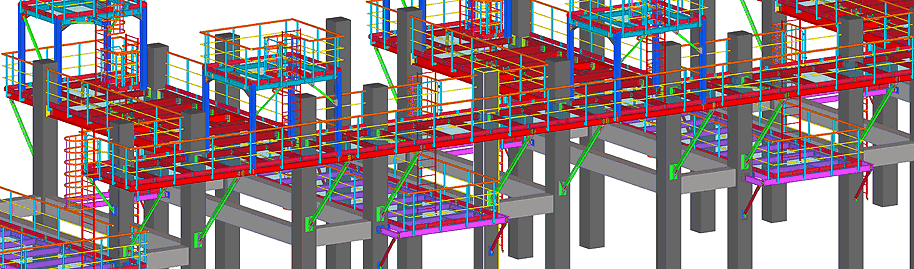

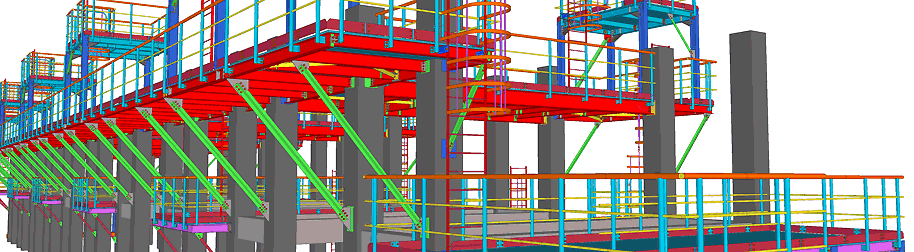

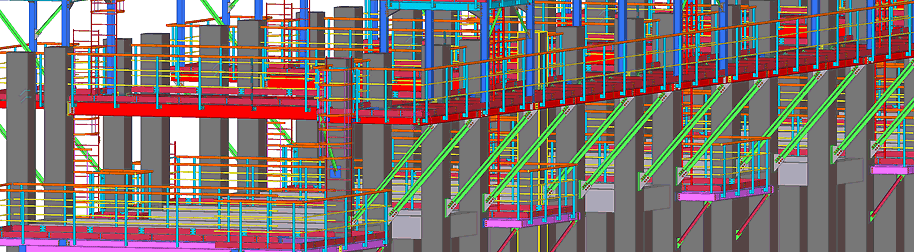

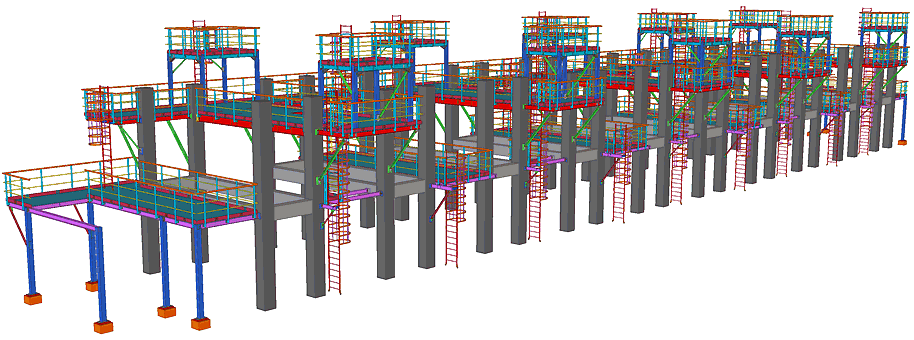

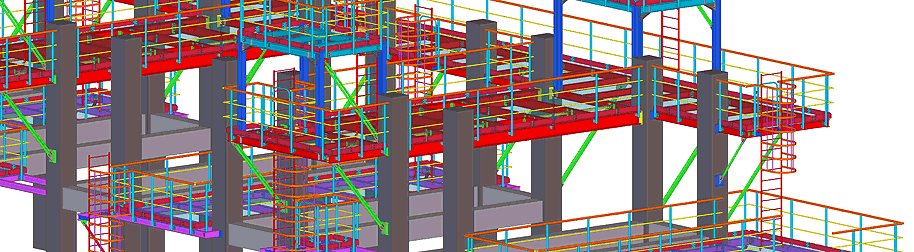

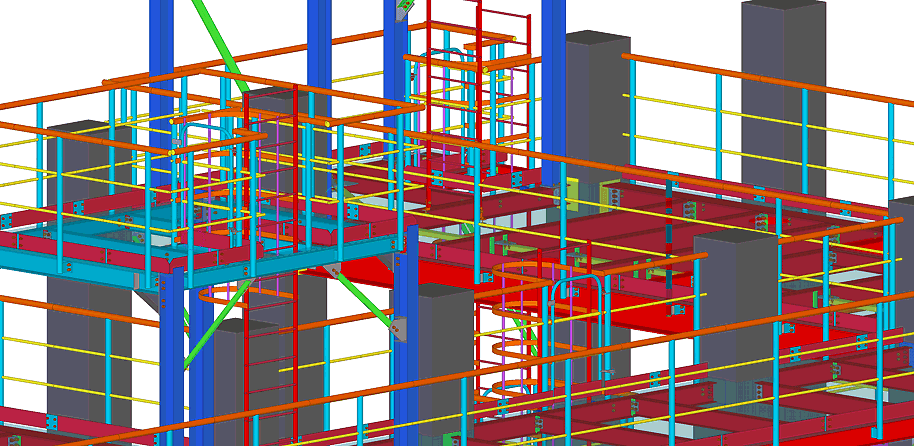

Примеры 3D моделей зданий из металлоконструкций

Общая площадь: 1144,52 м2
Масса металла, используемого в конструкции: 58 500 кг.
Количество деталей: 17 115 шт
Высота сооружения: 12 м
Назначение: химический завод
Проект полностью реализован в TeklaStructures

Проектирование зданий из металлоконструкций – разработка КМД

Основные характеристики объекта

    • Общая площадь:80.6*14.2=1144,52 м2
    • Масса металлоконструкций: 58 500 кг
    • Общее количество деталей: 17 115 шт
    • Высота сооружения: 12 м
    • Назначение: химический завод
    • Документация: разработка КМД по комплекту документации стадии КМ
Проектирование зданий из металлоконструкций – разработка КМД
  1. Разработка КМД балок. Префикс отправочной марки “В”.
  2. Разработка КМД колонн. Префикс отправочной марки “C”.
  3. Разработка КМД лестниц. Префикс отправочной марки “LA”.
  4. Разработка КМД ограждений. Префикс отправочной марки “H”.
  5. Разработка КМД настила. Префикс отправочной марки “G”.
  6. Разработка КМД вертикальных связей. Префикс отправочной марки “VB”.
  7. Разработка КМД горизонтальных связей. Префикс отправочной марки “HB”.
  8. Разработка КМД отдельных деталей, не фиксируемых заводской сваркой, но находящихся внутри одной сборки. Префикс детали “LE”.
  9. Разработка КМД монтажные схемы.

 Особенностью данного проекта являлось то, что сроки исполнения были минимальны и составляли всего 1 неделю.

Документация выпускалась на английском языке. Оформление документации велось на основе зарубежных норм оформления проектной документации.

Проект содержит более 70 типов соединений без учета зеркальных.
