Проектирование цехов – разработка КМД

Услуги проектирования цехов

Предоставляем полный комплекс услуг по проектированию, изготовлению и монтажу цеховых конструкций любой сложности и конфигурации.
Наша компания является лидером рынка проектирования цехов и внутрицеховых конструкций. Богатый опыт наших проектировщиков является гарантией качества разработанной документации.
Специалисты нашей компании помогут определиться с конструктивным решением и оптимальной расчетной схемой. У нас вы можете заказать как расчетные части проекта, так и необходимые для производства на заводе металлоконструкции.

Как заказать проектирование цехов

Для оформления заказа свяжитесь с нами по телефонам, указанным в верхнем правом углу нашего сайта, или по многоканальному телефону 8 (495) 215-07-79 Менеджеры нашей компании помогут вам определиться с необходимым составом документации на проектируемый цех, подробно объяснят варианты конструктивных решений и разницу между ними. Далее вам необходимо отправить на наш электронный адрес исходную документацию по проекту вашего цеха. Как правило, это чертежи архитектуры либо техническое задание на проектирование. Форма заявки и пример технического задания будут направлены вам менеджером нашей компании.
По переданной вами заявке будет произведена оценка и выдано коммерческое предложение, в котором будут указаны как сроки и стоимость проектирования, так и сроки и стоимость изготовления и монтажа спроектированного цеха.
При необходимости каждый вид услуги можно заказать по отдельности.



Бесплатная оценка вашего проекта

    Перетащите файл сюда или Загрузите

    Стоимость проектирования цехов

    Стоимость проектирования цехов зависит от количества конструктивных решений, примененных в процессе проектирования, и объема каждого цеха.
    Оценка стоимости формируется по переданной вами заявке. Оценка стоимости проектирования цеха выдается в течение часа. У нас вы можете заказать разработку следующих комплектов строительной документации КМ, КМД, КЖ, ППР,АР.
    Стоимость проектирования в значительной мере зависит от количества проектируемых комплектов. Так, при проектировании одновременно КМ, КМД, КЖ и ППР стоимость может быть снижена до 30%.

    Проектирование цехов – разработка КМД

    Сколько времени требуется на проектирование цеха

    Каждый проектируемый цех уникален и может содержать в своем проекте множество площадок, ограждений и иных технологических эстакад.
    Исходя из этого, время проектирования каждого цеха определяется в отдельности. Переданная вами заявка рассматривается на предмет затрат временных ресурсов, решение выдается в виде коммерческого предложения.
    При наличии у заказчика конкретного срока, отведенного на проектирование каждого цеха, составляется план-график выдачи проекта в производство. При необходимости разрабатываются план-графики на изготовление и монтаж металлоконструкций.

    Как происходит проектирование цехов

    Проектирование осуществляется в несколько этапов. В первую очередь создается полная 3D модель всего цеха. Проектирование происходит в программном комплексе Tekla Structures. Применение данного программного комплекса позволяет проектировать цех одновременно несколькими инженерами-проектировщиками в одной модели. Это позволяет сократить сроки проектирования и значительно улучшить взаимодействие между инженерами, проектирующими разные комплекты строительной документации.
    Применение Tekla Structures позволяет автоматизировать поиск одинаковых деталей и сборок и полностью автоматизировать создание чертежей отдельных деталей. Применение современных технологий при проектировании цехов позволяет гарантировать стопроцентную собираемость конструкций.

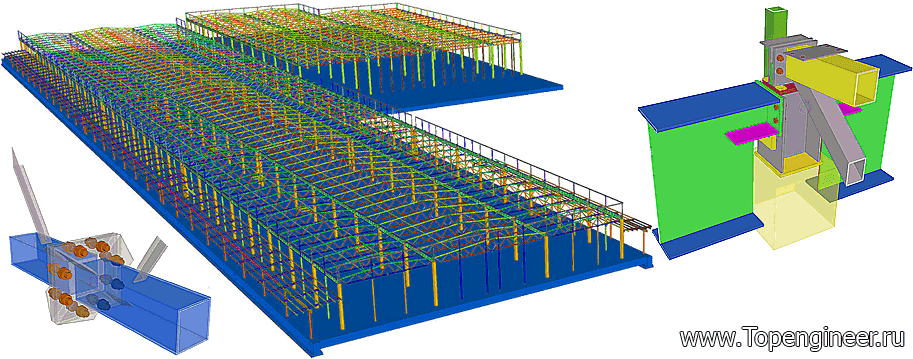

    Примеры 3D моделей спроектированных цехов

    Приведем несколько примеров 3D моделей спроектированных нами цехов и помещений схожего назначения и конструктива.
    Основные характеристики объекта

    • Общая площадь: 330x76 + 132x48+ 108x36 = 35304 м2
    • Масса металлоконструкций: 874 710 кг
    • Общее количество деталей: 22885 шт
    • Количество отличных друг от друга деталей: 257 шт
    • Высота сооружения: 15,5 м
    • Назначение: Цех готовой продукции

    Примеры чертежей спроектированных цехов

    Проекты цехов бывают достаточно разнообразными, приведем лишь несколько типовых примеров чертежей. При необходимости менеджеры нашей компании предоставят вам наиболее схожие проекты с переданными в вашей заявке. В примере рассмотрены чертежи балок, колонн, ферм и других типовых элементов.

    Проектирование цехов – разработка КМД

    Порядок согласования при проектировании цехов

    В процессе проектирования цеха могут вноситься изменения расположения технологического оборудования, площадок обслуживания.
    При возникновении таких изменений или вопросов к переданной документации пишется письмо согласований и вопросов. Письмо содержит подробный список вопросов к заказчику по тем или иным изменениям.

    Разрешительная документация на проектирование цехов

    Для проектирования цехов компании требуется наличие статуса саморегулируемой организации (СРО). Наша организация входит в их число. Прохождение экспертизы без СРО невозможно. В правом углу нашего сайта можно подробно ознакомиться с его сканом.

    Проектирование цехов – разработка КМД

    Какие комплекты чертежей необходимы при проектировании цехов

    Нами разрабатывается широкий спектр проектной документации. Вся документация строго делится по комплектам. Каждый комплект предназначен для определенной задачи и не может использоваться для решения иных задач.

    • КМ – конструкции металлические. Основная часть комплекта КМ – расчет несущей способности, подбор сечений всех элементов и разработка типовых узлов с указанием толщин листового металла. Комплект КМ проходит государственную экспертизу.
    • КМД – конструкции металлические декатировочные. Данный комплект необходим для изготовления металлоконструкций на заводе. По комплекту КМ металлоконструкции не изготавливаются. Комплект КМД является самым большим по количеству чертежей и может быть в 100-300 раз больше комплекта КМ в зависимости от конструктива.
    • ППР – проект производства работ. Это основной документ на строительной площадке, который регламентирует технологии и очередность сборки оптимальным методом.
    • КЖ – конструкции железобетонные. Этот комплект необходим для изготовления железобетонной части строения или всего строения. Любая металлоконструкция опирается на фундамент из бетона, поэтому почти все проекты содержат комплект КЖ.

    Услуги, востребованные при проектировании цехов

    При проектировании цехов наиболее восребованы следующие виды услуг.

    В каком формате выдается спроектированный цех

    Документация выдается в электронном и печатном видах. Печатная версия выдается в заранее оговоренном количестве экземпляров.
    Количество экземпляров указывается в договоре. При необходимости это количество можно увеличить. Выдача электронной копии происходит через цифровой носитель либо по электронной почте. Формат файлов спроектированного цеха может быль любым из требуемых заказчику. Наибольшее распространение получил формат файлов PDF. Такой формат позволяет распечатывать проект максимально удобно и быстро.
    Для просмотра файлов не требуется платных программ.

    Проектирование цехов – разработка КМД

    Проект представляет собой офисно-складской комплекс общей площадью 35304 м2 . Колонны изготовлены из железобетона или полностью из металла. Сооружение разделено на части с разными отметками уровня кровли. Благодаря использованию Tekla Structures весь проект реализован в 3D.

    Чертежи отдельных деталей создаются в автоматическом режиме и не нуждаются в доработках. Чертеж каждой детали доступен в базе данных проекта. Детали, спроектированные в Tekla Structures, возможно изготовить на станках с числовым программным управлением. Файлы, необходимые для изготовления, конвертируются в формат, соответствующий конкретной модели установленного на заводе оборудования.
    Такой подход позволяет существенно снизить затраты времени на изготовление типовых конструкций, в состав которых входит большое количество разнообразных деталей.

    При изготовлении металлоконструкций при помощи станков с числовым программным управлением точность сборки существенно увеличивается, что упрощает монтаж конструкций.

    Проектирование цехов – разработка КМД

    Основная часть комплекса разделена двумя терморазрывами, позволяющими компенсировать температурные расширения конструкции.

    Фермы доставляются на место монтажа в собранном виде, с нанесенной маркировкой сборки. Монтаж конструкции производится при помощи болтовых соединений, что позволяет избежать сварочных работ непосредственно на объекте. Отсутствие сварочных швов, выполненных ручной электродуговой сваркой, позволяет повысить качество собираемых конструкций.

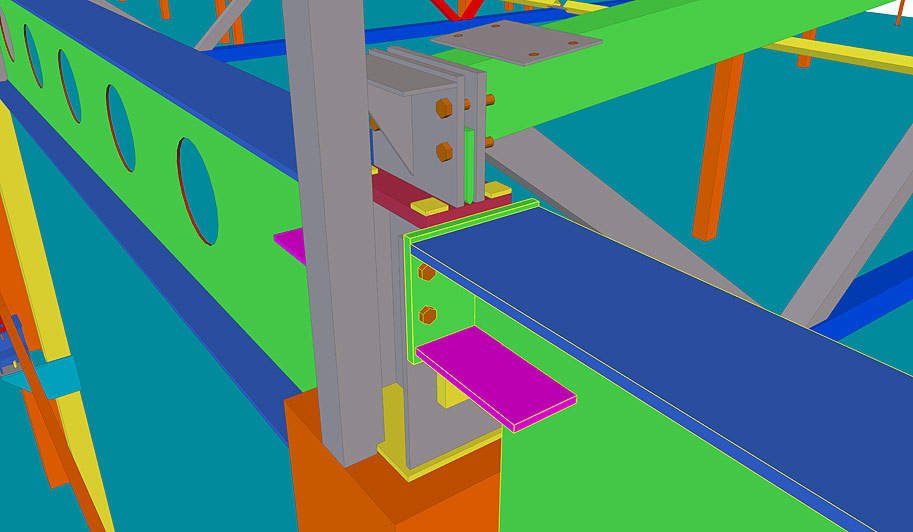

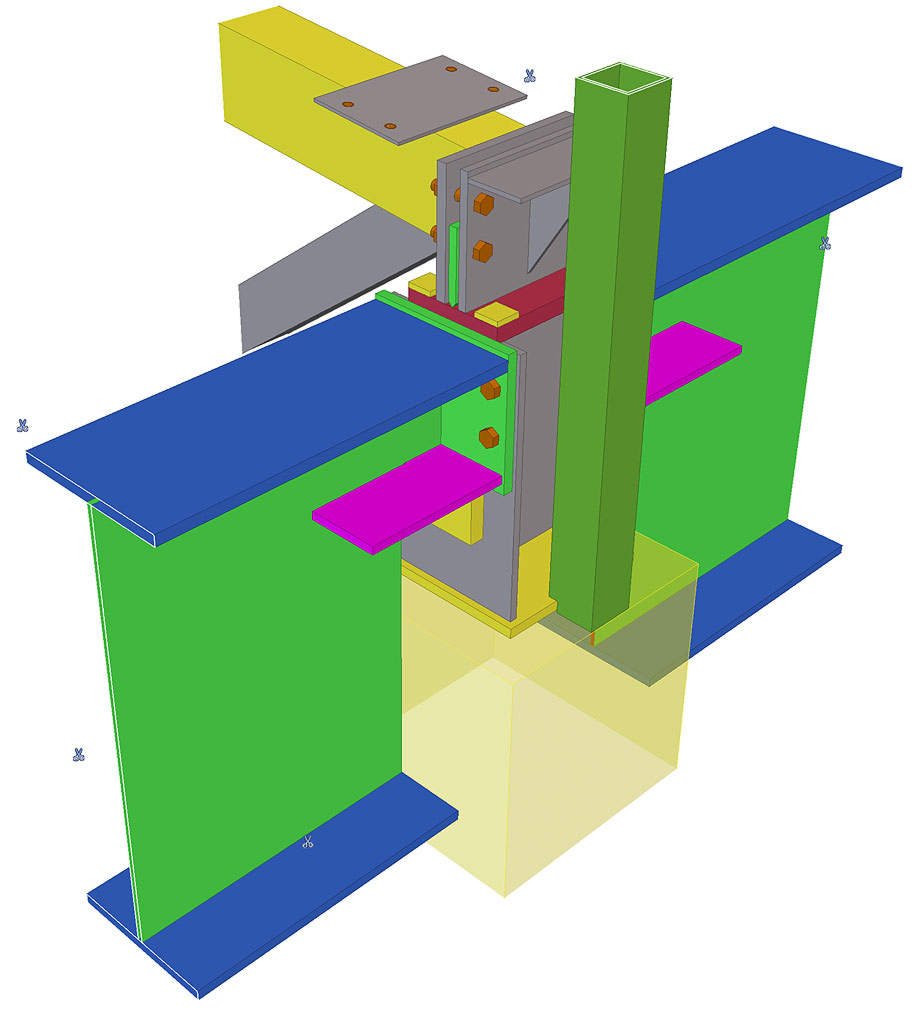

    Узлы опор на железобетонные колонны собираются при помощи болтовых соединений.

    Проектирование цехов – разработка КМД

    Часть крыши, подходящая к железнодорожному полотну, опирается на металлические колонны.

    Проектирование цехов – разработка КМД

    Автоматическое создание чертежей отдельных деталей позволяет существенно снизить влияние человеческого фактора в процессе проектирования КМД.

    Проектирование цехов – разработка КМД

    Каждая деталь может быть замаркированна в автоматическом режиме ударно-точечным или иным методом.

    Проектирование цехов – разработка КМД

    Терморазрыв

    Проектирование цехов – разработка КМД

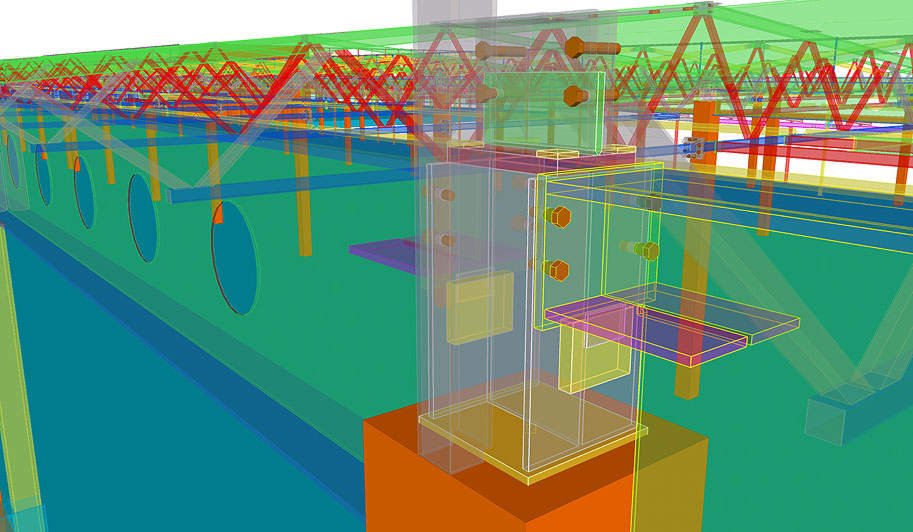

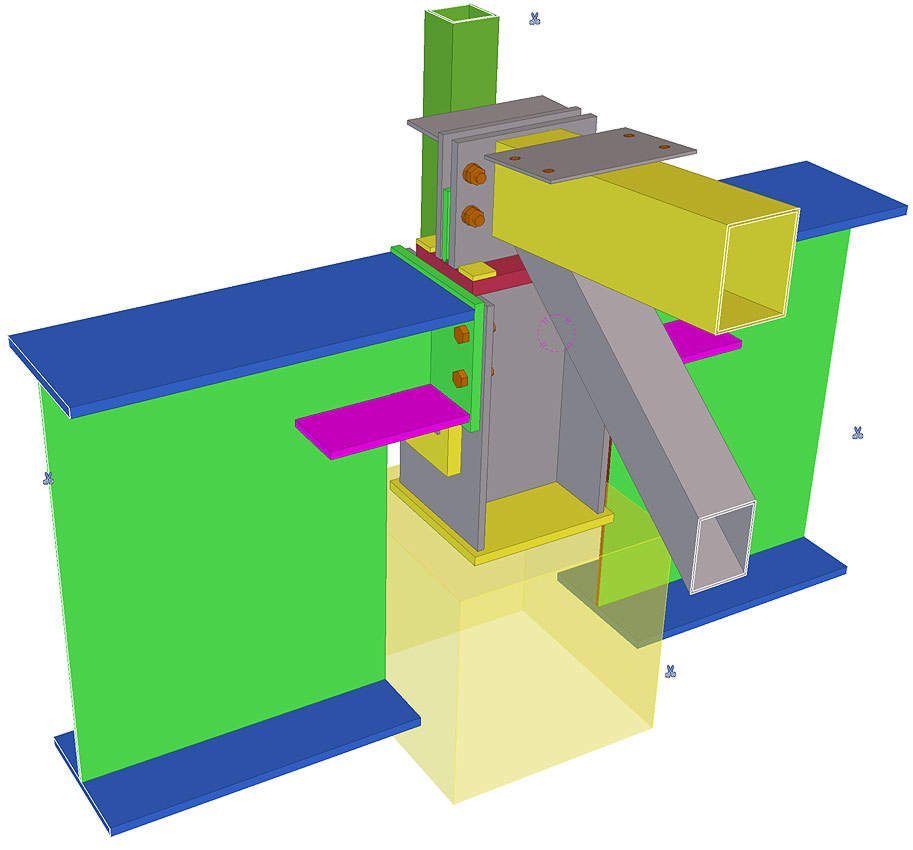

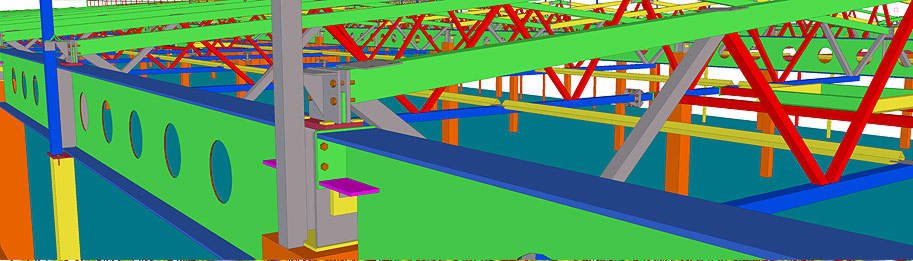

    Крепление надколонников

    Проектирование цехов – разработка КМД

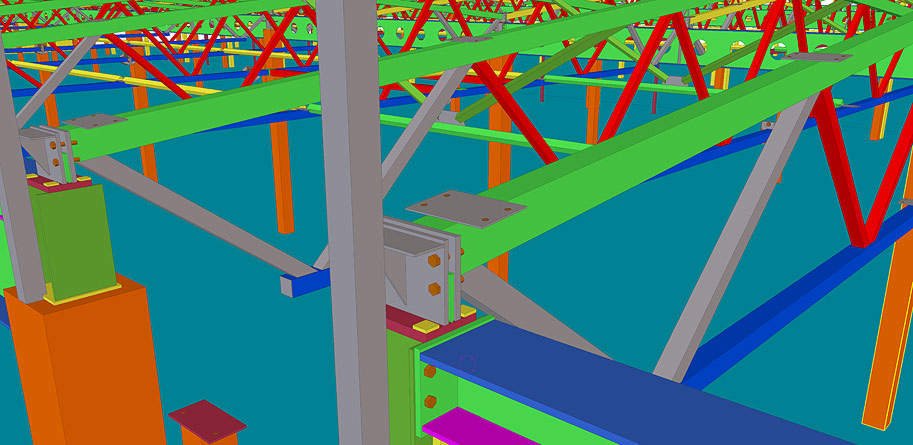

    Крепление надколонников

    Проектирование цехов – разработка КМД

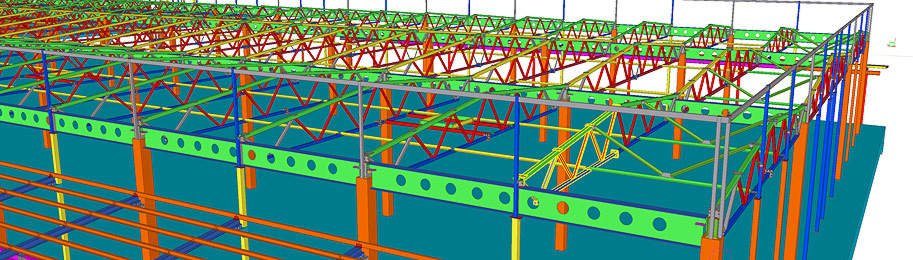

    Фермы вдоль торца усилены взаимными связями, что позволяет повысить жесткость конструкции.

    Проектирование цехов – разработка КМД

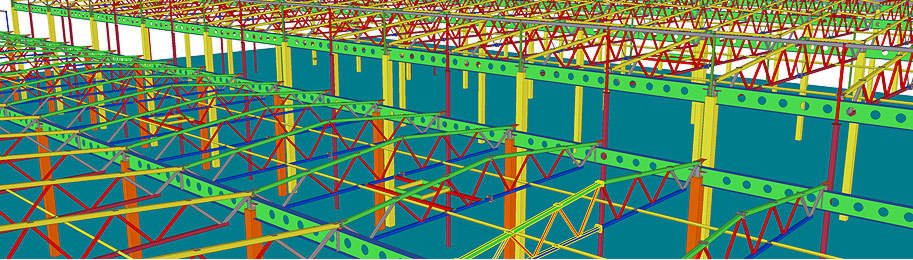

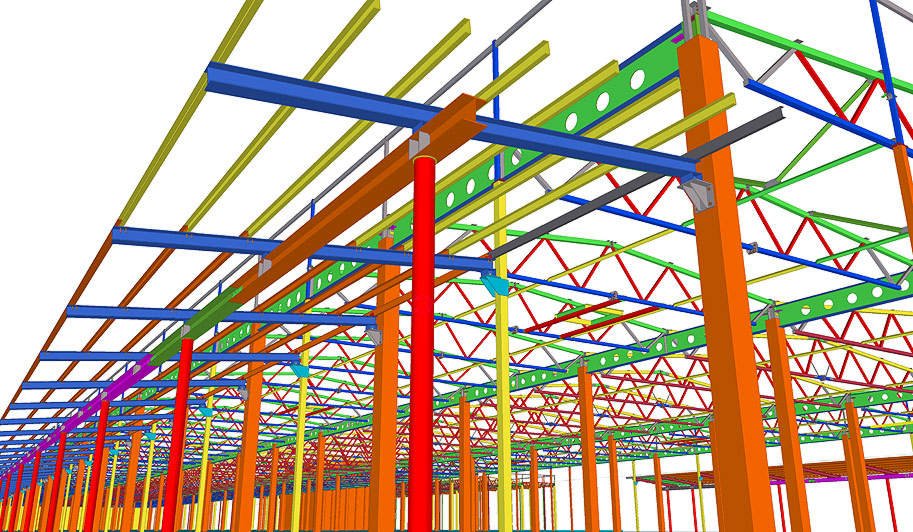

    Используются разные типы надколонников в зависимости от типа опоры. На картинке они обозначены разным цветом.

    Проектирование цехов – разработка КМД

    Части комплекса выполнены в разных высотных отметках.

    Проектирование цехов – разработка КМД

    Места примыкания между разными частями комплекса разработаны с учетом требований по утеплению и герметизации.

    Проектирование цехов – разработка КМД

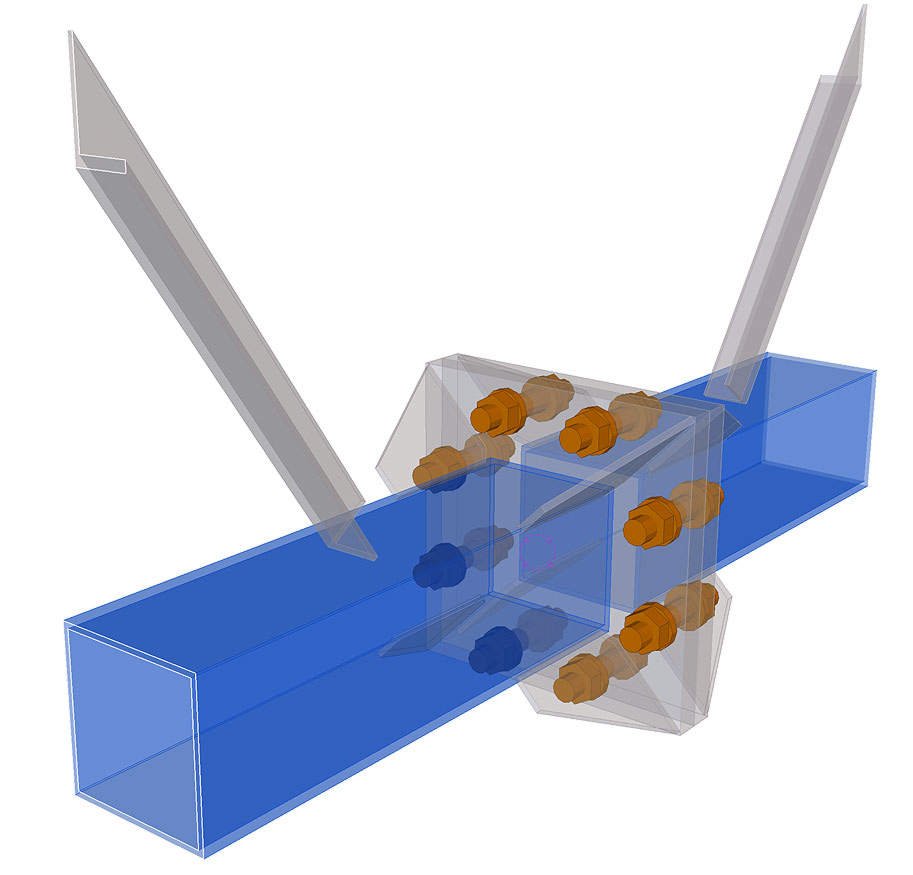

    Спецификации болтовых соединений создаются в автоматическом режиме, что позволяет указать точное количество.

    Проектирование цехов – разработка КМД

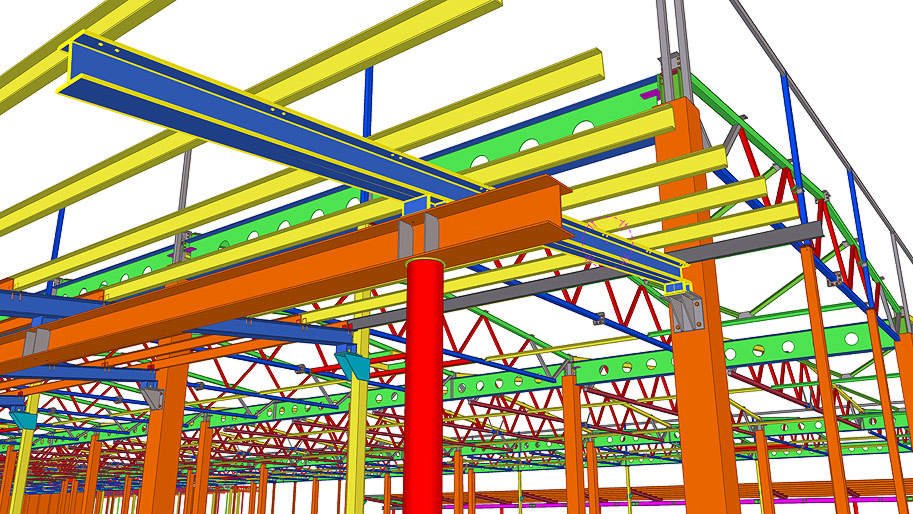

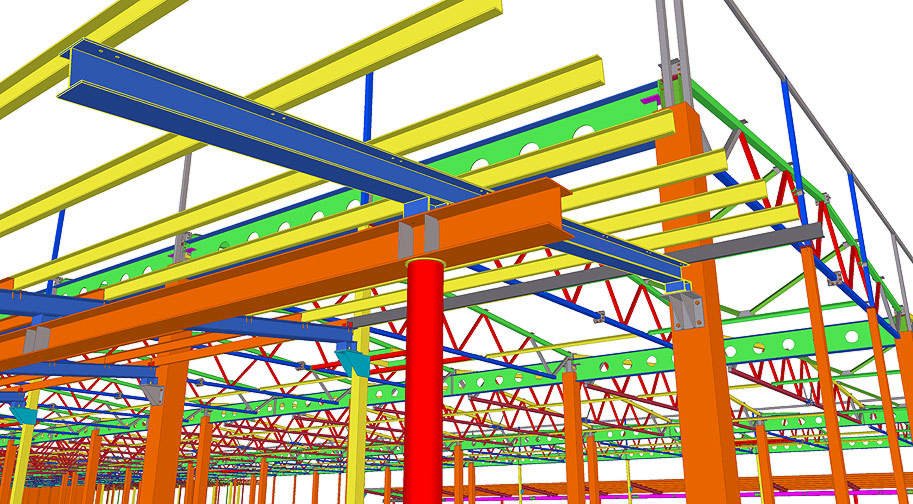

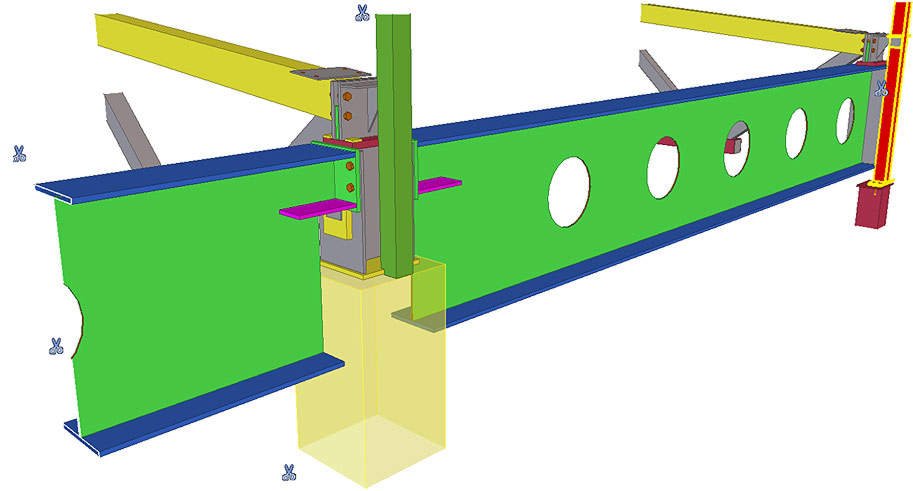

    Несущие балки усилены в местах опоры на колонны

    Проектирование цехов – разработка КМД

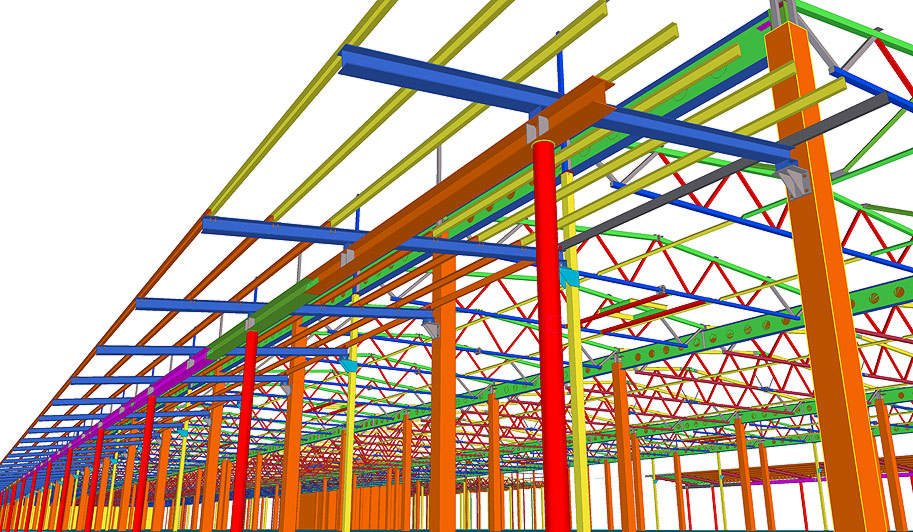

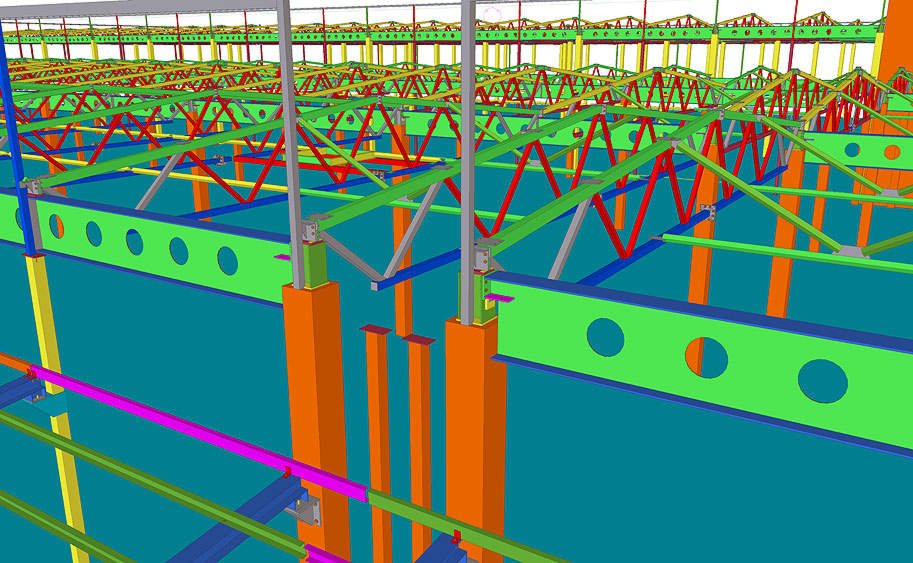

    Разные несущие балки обозначены на рисунке разным цветом.

    Проектирование цехов – разработка КМД

    Использование сварных профилей позволяет повысить жесткость конструкции, не увеличивая ее массу и не снижая ее несущей способности.

    Проектирование цехов – разработка КМД

    Проекты, выполненные в Tekla Structures, легко поддаются твердотельным расчетам. Нагрузки и типы соединений также возможно задавать в Tekla Structures, тем самым облегчая выбор оптимальных сечений при проектировании металлоконструкций.

    Проектирование цехов – разработка КМД

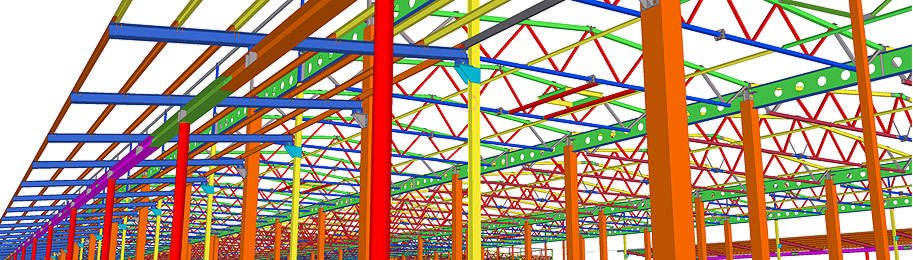

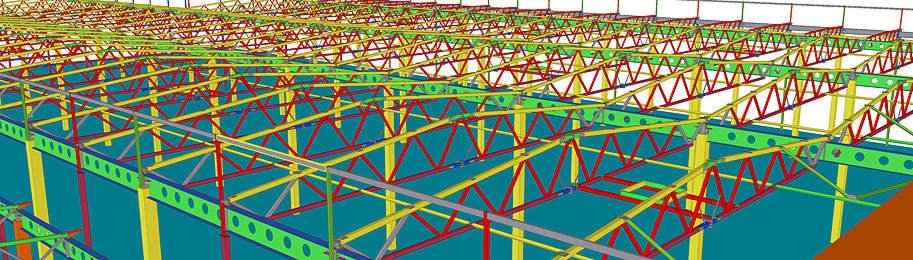

    Основные фермы перекрытий.

    Проектирование цехов – разработка КМД

    Предусмотрены конструкции под фонари.

    Проектирование цехов – разработка КМД

    Вид со стороны железнодорожных путей.

    Проектирование цехов – разработка КМД

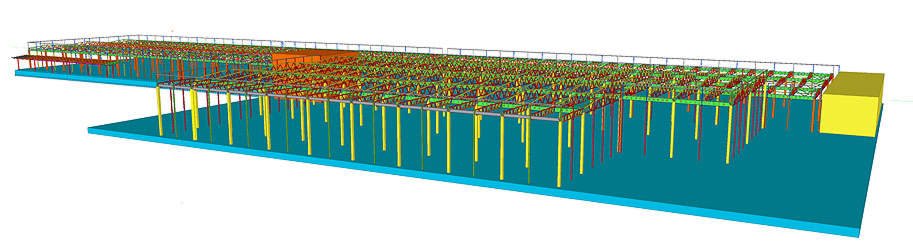

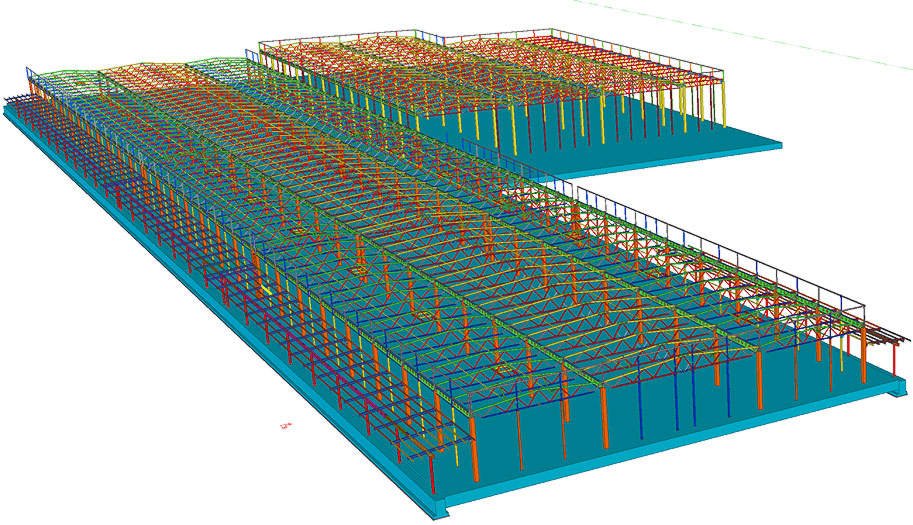

    Полный вид офисно-складского комплекса.

    Проектирование цехов – разработка КМД
    Проектирование цехов – разработка КМД
    Проектирование цехов – разработка КМД

    Полный вид офисно-складского комплекса.

    Проектирование цехов – разработка КМД

    Полный вид офисно-складского комплекса.

    Проектирование цехов – разработка КМД

    Полный вид офисно-складского комплекса.

    Проектирование цехов – разработка КМД
