Tekla Structures: Идеальное решение для морской промышленности

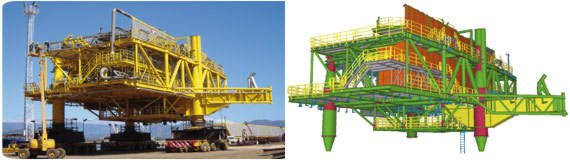

Платформа Halfdan BB

Halfdan BB - это автоматически управляемая платформа, расположенная в Северном море в месте, где глубина достигает 50 м. Основание платформы состоит из традиционных трубчатых профилей, которые сварены вместе, чтобы сформировать решетки башни с тремя кронштейнами, ниже соединными с опорами основания.

Tekla Structures: Идеальное решение для морской промышленности

Палуба поддерживается тремя стойками с обшивкой, которые располагаются порознь на расстоянии 18 м. Все оборудование находится на палубе вместе со вспомогательными службами платформы. Платформа также поддерживает мост к другим двум платформам, установленным в том же районе. Проектирование палубной конструкции было выполнено с помощью Tekla Structures с самого начала проекта. Моделирование начали с основной стальной конструкции, как только были закончены расчеты на компьютере.

Модель охватила все крепления и вспомогательные узлы, такие как соединительные швы, сваренные между основными балками. Как только стала доступна информация об оборудовании, проектировщики последовательно перешли к вспомогательным конструкциям со всей необходимой детализацией.

Платформа Awa-Paloukou

Платформа Awa - это конструкция используемая для извлечения нефтяного топлива из 12 вырезов. Она установлена в море у берегов Конго на глубине приблизительно 76 м. Обшивка состоит из рамной конструкции с четырьмя кронштейнами, которые расположены над четырьмя предварительно установленными опорами основания и надежно крепятся к ним. Палуба опирается на четыре кронштейна обшивки. Его общий вес во время эксплуатационных режимов - приблизительно 3000 t. На западной стороне палубы консольный раструб простирается приблизительно на 60 м., Tekla Structures использовалась использовалась для моделирования всей конструкции, включая обшивку, палубу и раструб. Также использовалась трехмерная модель всей платформы , чтобы определить все другие структурные компоненты, обеспечить перечень необходимых материалов, контролировать вес и положение центра тяжести, и подготовить проектные планы и рабочую деталировку.

ТЕХНОЛОГИЯ TEKLA STRUCTURES ПОЗВОЛЯЕТ:

• Моделировать и детализирровать морские проекты из конструкционной стали стали, включая обшивки, палубы и раструбы.

• Проектировать, изготавливать и управлять морскими конструкциями.

• Сотрудничать и совместно использовать проектные и деталировочные данные, требования по материалам и состоянию проекта посредством модели от разработки до монтажа.

• Интеграцию со всеми программами в области морской промышленности, такими как PDS, PDMS, SP3D и т.д.

• Создавать высококачественныечертежи в 2D, которые обновляются в случае изменения модели.

• Формировать точную, подробную ведомость материалов.

• Поставлять точную модель своему изготовителю - готовую к рабочей деталировке и изготовлению.

• Общаться с субподрядчиками, используя модель в качестве исходных данных и анализа рабочих чертежей.

• Позволяет владельцу проекта иметь полный контроль над ходом проекта.
