Как распечатать в Tekla Structuers чертежи с отступом от краев по 5мм

Статья предназначена исключительно для опытных пользователей Tekla Structures

Настройки перчати Tekla Structures

Для чего это нужно

  1. для того, чтобы чертеж при распечатке соответствовал требованиям ГОСТ;
  2. для того, чтобы лист формата А1 при двойном складывании был абсолютно равен размеру листа А3 (это необходимо при подшивке готового проекта, чтобы листы А1 в свернутом виде не торчали по краям подшивки);
  3. чтобы длина линии на распечатанном чертеже строго соответствовала длине линии, которую можно снять линейкой с учетом масштабного коэффициента;
  4. чтобы убрать с чертежа метку "Tekla Structures".

Причина некорректной печати

Причина, по которой некоторые пользователи Tekla Structures не могут добиться распечатки рамки с отступом по 5 мм от края листа, – неверное указание размеров рабочей области чертежа.
Разберемся подробно, в чем же разница между размером листа и размером рабочей области чертежа в Tekla Structures.

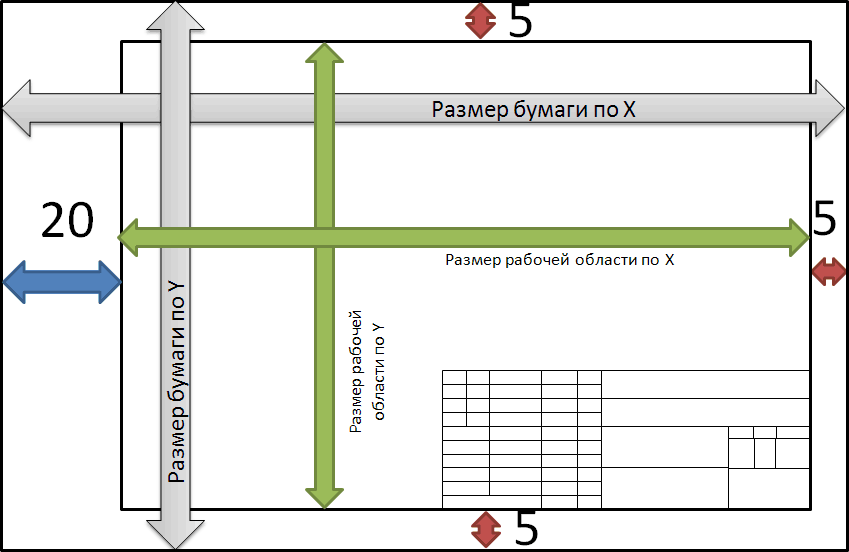

Схема разметки стандартной страницы.
Схема разметки стандартной страницы.

Почему принтер делает отступы по краям

Принтер технически не может печатать с отступом 0 мм от края листа (то есть по самому его краю). Любое изображение, выводимое на принтер, при любых параметрах листа не будет печататься ближе 5 мм от края бумаги. Связано такое ограничение принтеров с тем, что система позиционирования листа должна быть значительно точнее, сложнее, и значительно дороже, чтобы гарантировать стабильное поступление листа из лотка с очень высокой точностью позиционирования. Чтобы упростить конструкцию принтеров, требования к точности позиционирования листа бумаги значительно снижаются, а для того, чтобы обеспечить гарантию попадания чернил на лист бумаги, просто делают технический отступ.

Настройка компоновки листа для печати

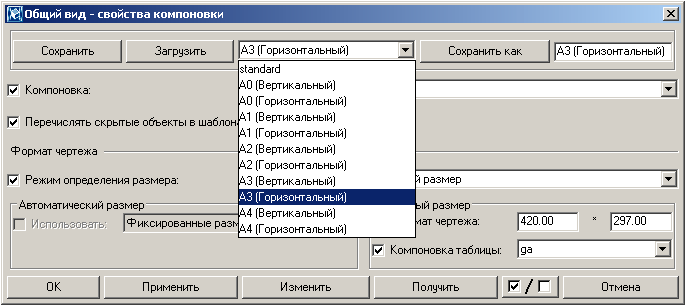

В настройках чертежа в пункте "Компоновка" в поле "Формат чертежа" заносим значения из таблицы №1 "Размер бумаги (формат чертежа)". Крайне рекомендую сохранить все используемые размеры листа как отдельные загрузки.

Настройка печати в PDF

Создадим PDF принтеры с отдельными настройками для каждого используемого формата чертежа.

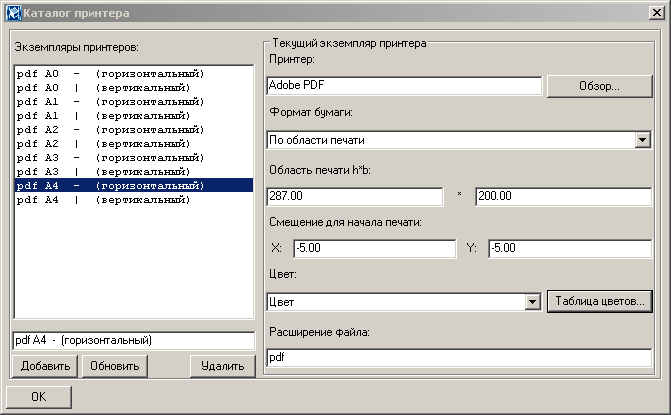

Зададим в поле "Область печати" для каждого PDF принтера соответствующее значение из таблицы №1 "Область печати для PDF". "Смещение для начала печати" по X и Y для всех форматов листов будет постоянным – 5 мм.

Размер рабочей области по горизонтали намеренно увеличиваем при печати на 15 мм, иначе в PDF файле чертеж при печати будет располагаться по центру листа и отступы справа и слева будут одинаковыми – по 10 мм. Мы принудительно добавляем дополнительно 15 мм белого пространства и получаем ровно максимально возможную область печати для принтера с отступами 20 мм слева 5 мм справа.

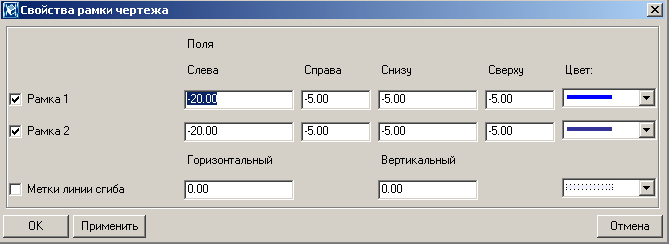

Назначим "Свойства рамки чертежа" согласно предложенной схеме.

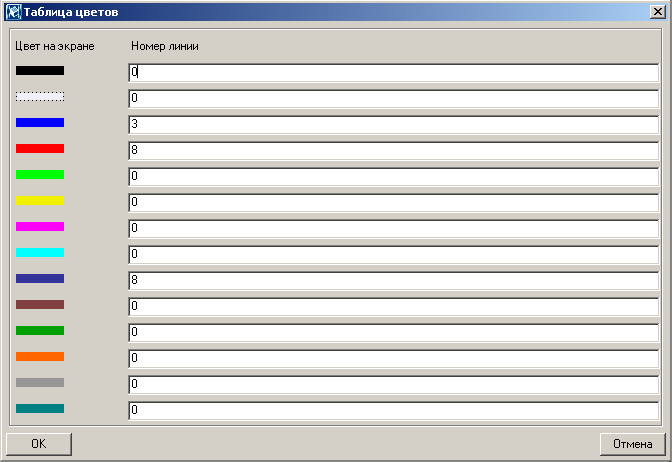

Зададим ширину основной лини на чертеже в "таблице цветов"

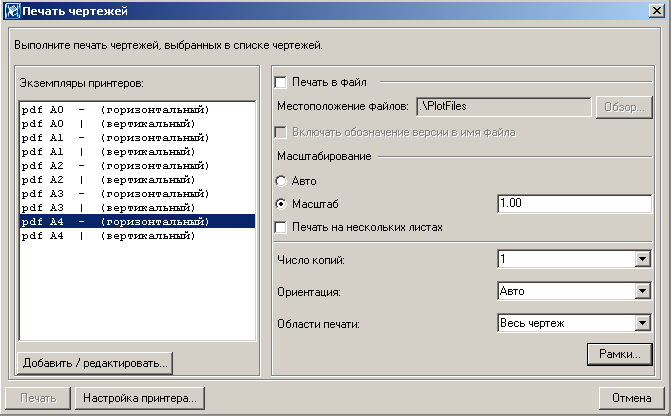

Убедимся, что масштаб не "Авто" а "1.00" – это важно!

Таблица №1 Настройки PDF принтера на форматы листа от А4 до А0 в Tekla Structures.



Настройка размеров форматов листа для печати в Tekla Structures

Книжная ориентация листаАльбомная ориентация листаФормат листаA0 |A1 |A2 |A3 |A4 |A0 -A1-A2-A3-A4-Размер бумаги (формат чертежа) по X8415944202972101189841594420297Размер бумаги (формат чертежа) по Y1189841594420297841594420297210Размер рабочей области по X8165693952721851164816569395272Размер рабочей области по Y1179831584410287831584410287200Область печати для PDF по Х8315844102872001179831584410287Область печати для PDF по Y1179831584410287831584410287200Размер смещения для PDF по Х-5-5-5-5-5-5-5-5-5-5Размер смещения для PDF по Y-5-5-5-5-5-5-5-5-5-5



Рекомендую для печати в PDF использовать Adobe Acrobat Professional. В настройках виртуального принтера можно указать папку, куда будут складываться все чертежи. Также рекомендую убрать галочку просмотра результата работы PDF принтера. Это позволит печатать в PDF большое количество чертежей. Все чертежи автоматически будут складироваться в указанной папке и не будут требовать нажать кнопочку "сохранить" для каждого чертежа по отдельности. Это очень удобно при работе с большими проектами ( объемом 100 и более чертежей).
