Поперечная сила приложена вниз, а балка перемещается вверх в IDEA StatiCa

[Yesha]

В чем проблема, может кто-нибудь объяснит?

[Yura]

[Не я автор этого ответа]

Это, безусловно, мой самый любимый вопрос пользователей. Если Вы тоже столкнулись с ним, то не стоит думать, что программа «считает неправильно». Давайте разберёмся, почему так происходит. Ведь должно же быть этому какое-то объяснение.

Место приложения усилий
Рассмотрим простой пример – шарнирный узел крепления балки к колонне. Обратимся к свойствам элемента, к которому приложена нагрузка.


[Yura]

[Не я автор этого ответа]

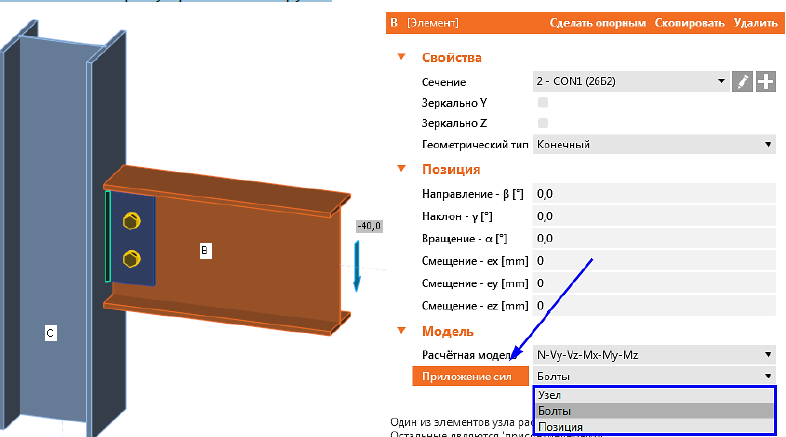

В разделе Модель – Приложение сил имеется три варианта приложения нагрузок к элементу:

• В узле

• В ЦТ болтового соединения

• В указанной позиции

Переключимся на Каркасный вид и зайдём в загружения.


[Yura]

[Не я автор этого ответа]

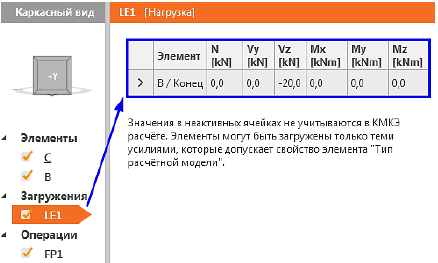

Здесь мы видим, что к элементу «В» приложена только поперечная сила Vz = -20 кН (действует сверху вниз). При этом в главном окне отображается эпюра изгибающих моментов для элемента «В».

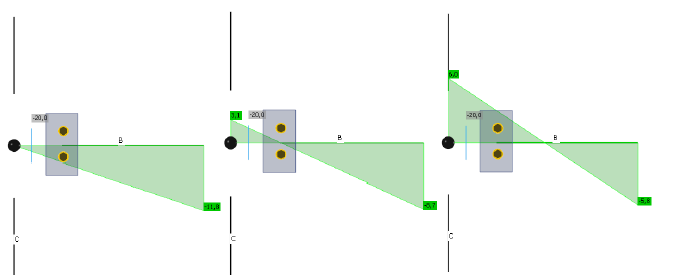

Попробуем поменять параметр «Приложение сил» последовательно на «Узел», «Болты» и «Позиция» (к примеру, 300 мм) и посмотрим, как будет меняться при этом эпюра изгибающих моментов.


[Yura]

[Не я автор этого ответа]

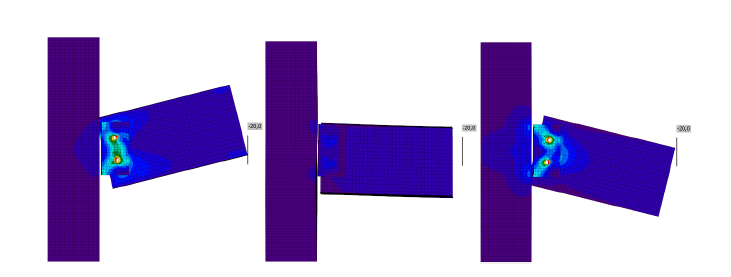

Деформированные схемы для всех трёх вариантов также будут отличаться


[Yesha]

Спасибо
