Здравствуйте, товарищи инженеры.
Битый час потратил, что бы прорисовать узел крепления фахверков к колонне. Не могу понять принцип, какие вспомогательные линии, плоскости создавать, что бы получилось правильно.
Поделитесь опытом, как Вы делаете данные элементы.

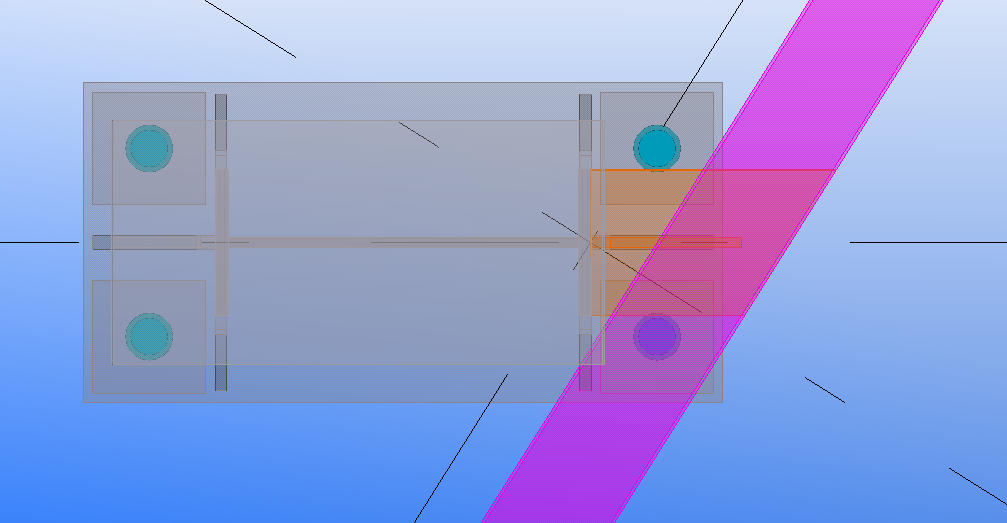

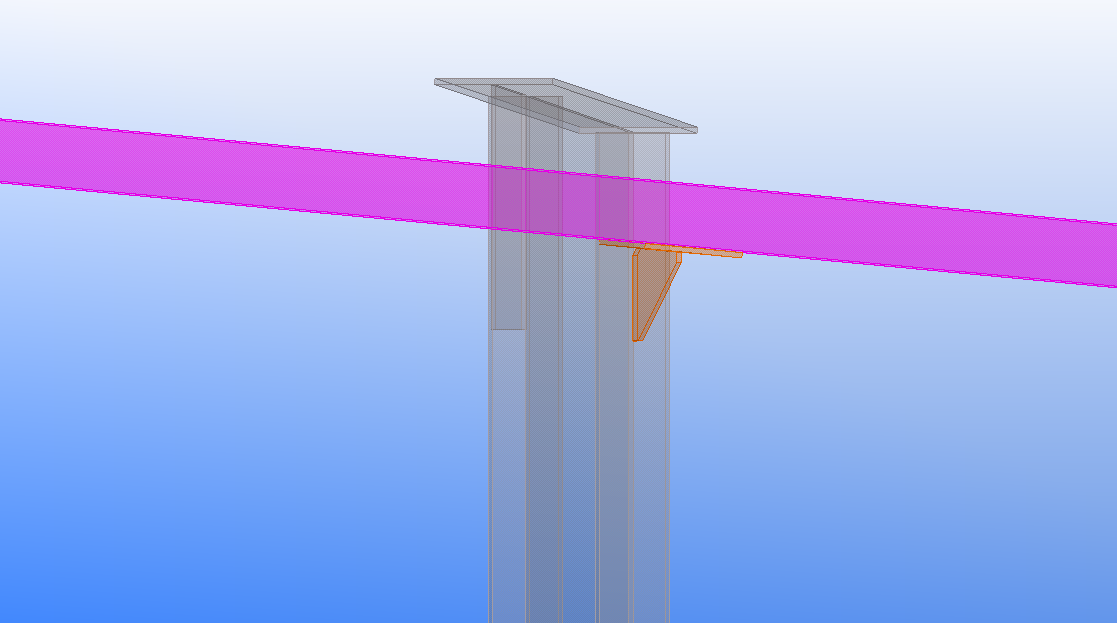

Прилагаю скрины, КМ. Модель (Tekla Structures V21.1): https://drive.google.com/open?id=1FVNwJ ... XGJFrTar46_
Прорисовка элементов Tekla Structures , находящимся под углом к нескольким осям
-
Kauperwood
- Сообщения: 6
- Регистрация: 24 июн 2018, 13:07
- Откуда: Украина
Прорисовка элементов Tekla Structures , находящимся под углом к нескольким осям
- Вложения
-
Лист 14.pdf- (112.74 КБ) 441 скачивание
-
- Лист 7.pdf
- (91.2 КБ) 482 скачивания
-
- Лист 4.pdf
- (91.39 КБ) 448 скачиваний
-
-
-
pavelkutas
- Сообщения: 276
- Регистрация: 16 янв 2013, 14:11
- Откуда: Санкт-Петербург
- Контактная информация:
Re: Прорисовка элементов, находящимся под углом к нескольким осям
ну что тут скажешь, читайте справку про рабочие плоскости
Re: Прорисовка элементов, находящимся под углом к нескольким осям
смоделируй лапку или узел крепления на удобной для вас плоскости и потом скопируй к детали ( потом подшаманить )
-
Kauperwood
- Сообщения: 6
- Регистрация: 24 июн 2018, 13:07
- Откуда: Украина
Re: Прорисовка элементов, находящимся под углом к нескольким осям
Хм, даже не замечал этого пункта)knut писал(а): ↑25 июн 2018, 15:56может это пригодится
http://topengineer.ru/book/Перемещение_ ... Structures
Полезная вещь!
Благодарю)
