Как настроить символ обрезки на узле Tekla Structures ?

Сообщение Metalkarkas » 15 сен 2016, 20:17

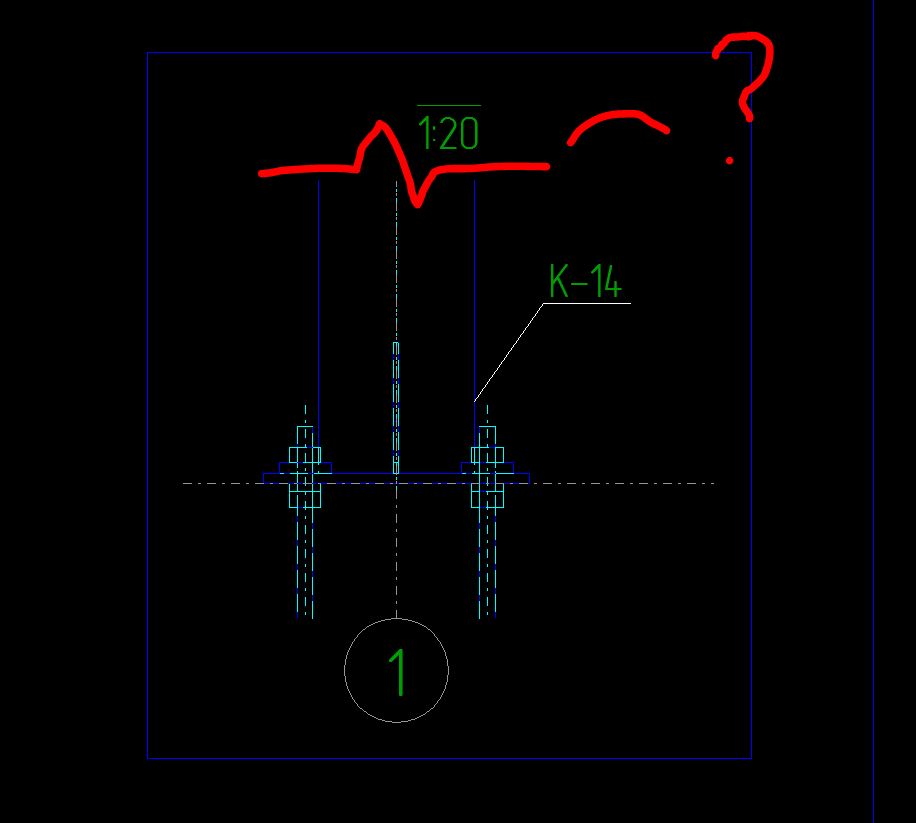

Как настроить символ обрезки на узле?
Вложения

ilya_kon
Сообщения: 70
Регистрация: 31 июл 2012, 22:25

Re: Как настроить символ обрезки на узле?

Сообщение ilya_kon » 15 сен 2016, 20:33

Следующие переменные отвечают за обрезку, символ и цвет обрезки деталей:

XS_DRAW_VERTICAL_VIEW_SHORTENING_SYMBOLS_TO_PARTS

XS_DRAW_HORIZONTAL_VIEW_SHORTENING_SYMBOLS_TO_PARTS

XS_SHORTENING_SYMBOL_WITH_ZIGZAG

XS_SHORTENING_SYMBOL_LINE_TYPE

XS_SHORTENING_SYMBOL_COLOR

Если набрать в хелпе "Shortening parts in drawing views" (Обрезка деталей видах чертежа?) там объясняется как...

Аватара пользователя
Metalkarkas
Сообщения: 39
Регистрация: 14 окт 2013, 10:06
Откуда: Раменское
Контактная информация:

Re: Как настроить символ обрезки на узле?

Сообщение Metalkarkas » 15 сен 2016, 22:32

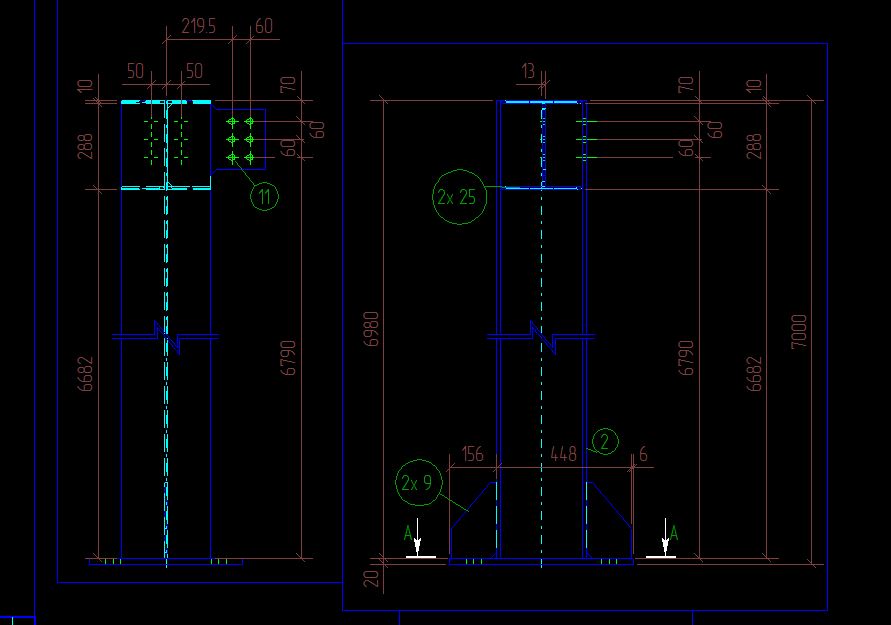

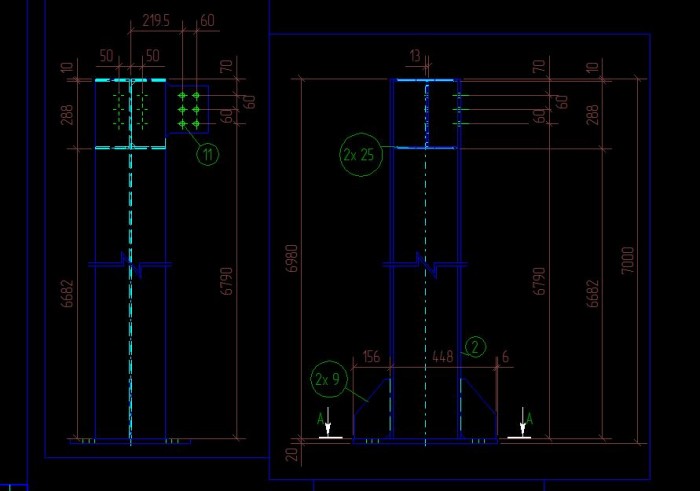

На чертежах сборок у меня обрезка есть, а вот на узлах нет. По переменным я тоже пробежался вроде как должен создавать.. но нет.
Вложения

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2873
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Как настроить символ обрезки на узле?

Сообщение Таран Д. А. » 16 сен 2016, 15:08

Скачать плагин тут есть линия разрыва
http://topengineer.ru/programms/weldapp
