API приложения для Tekla Structures

Сообщение **Alex** » 06 апр 2012, 09:07

Добрый день,
В данной ветки пишите о том, как мы можем облегчить жизнь конструктора, технолога, логиста, и производства в целом,
путем написания приложений, плагинов, макросов или отчетов для Tekla Structures. Просьба к сообщению прикреплять техническое задание.
Те API приложения, которые будут подходить для всех пользователей, будут разработаны бесплатно и включены в среду проектирования "KMD_RUS". Если же вы хотите приложение, которым хотите пользоваться только Вы, или оно будет подходить только под Ваше производство, оно будет разрабатываться за символическую плату.

Добрый день. Алексей!
Как мы обсуждали по skype, у нас основная проблема - со сваркой. Зачастую она хватается не туда, куда надо, и направление штришков тоже зависит от того, как вести линию. этот момент хотелось бы исправить. итак, краткое тз:
1. утилита сварки должна работать из теклы, а не отдельной утилитой (так, как реализована вторая версия утилиты от topengineer)
2. кнопки утилиты должны быть вынесены на отдельную панель
3. необходимы следующие кнопки (это реализовано в первой версии утилиты):
3.1. заводской шов (реснички)
3.2. монтажный шов (крестики )
3.3. прерывистый заводской шов (реснички с отступами)
3.4. прерывистый монтажный шов (крестики с отступами)
4. во второй версии утилиты реализована полилиния. не уверен, что это нужно (поскольку она не клонируется), поэтому предлагаю реализовать два варианта - прорисовка линией и прорисовка отдельными элементами. Возможно, это можно вынести в настроечный файл или сделать полностью два разных варианта утилиты.
5, линия сварки должна ставиться от начальной и конечной точек, не зависеть от того, по какому пути шел курсор. Символы сварки должны быть строго перпендикулярны линии сварки.
6. сварка должна проставляться по линии, по окружности, по дуге. Алгоритм прорисовки по дуге надо поменять - указывать три точки на дуге (крайнюю, промежуточную, крайнюю). Текущий способ простановки выбирать нажатием кнопки на панели.
7. необходима кнопка изменения положения символов сварки (отражение относительно линии)
8. должна быть возможность проставлять катет шва (так, как реализовано в первой версии утилиты). как это удобно реализовать с помощью панели инструментов, пока не представляю - предлагаю обсуждать.
9. необходимо добавить возможность рисовать треугольник угловой сварки - путем указания вершины угла и двух линии (или вершины угла и двух точек на линиях, образующих угол).

пока все. предлагаю коллективно обсудить , что еще добавить, что убрать

Сообщение **Alex** » 07 апр 2012, 14:41

все понятно но есть следующие проблемы:
Когда делаем плагин, а не приложение, то штришки по полилинии это побочный эффект, от которого не можем избавится, плагины работают немного по другому.

Поэтому предлагаю доработать приложение и пользоваться им.

Сообщение **Alex** » 07 апр 2012, 14:42

[quote="Alex"]все понятно но есть следующие проблемы:
Когда делаем плагин, а не приложение, то штришки по полилинии это побочный эффект, от которого не можем избавится, плагины работают немного по другому.

Поэтому предлагаю доработать приложение и пользоваться им.
Сейчас им и займемся

Давайте, тут вы больше разбираетесь.
со внешним приложением просто есть проблемы - подвисания, перехват некоторых горячих клавиш (в частности, Cntr-R).

Еще одно полезное, и нескложное, на мой взгляд, приложение:

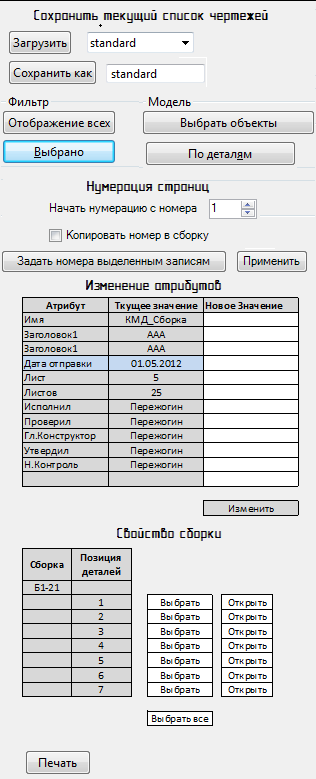

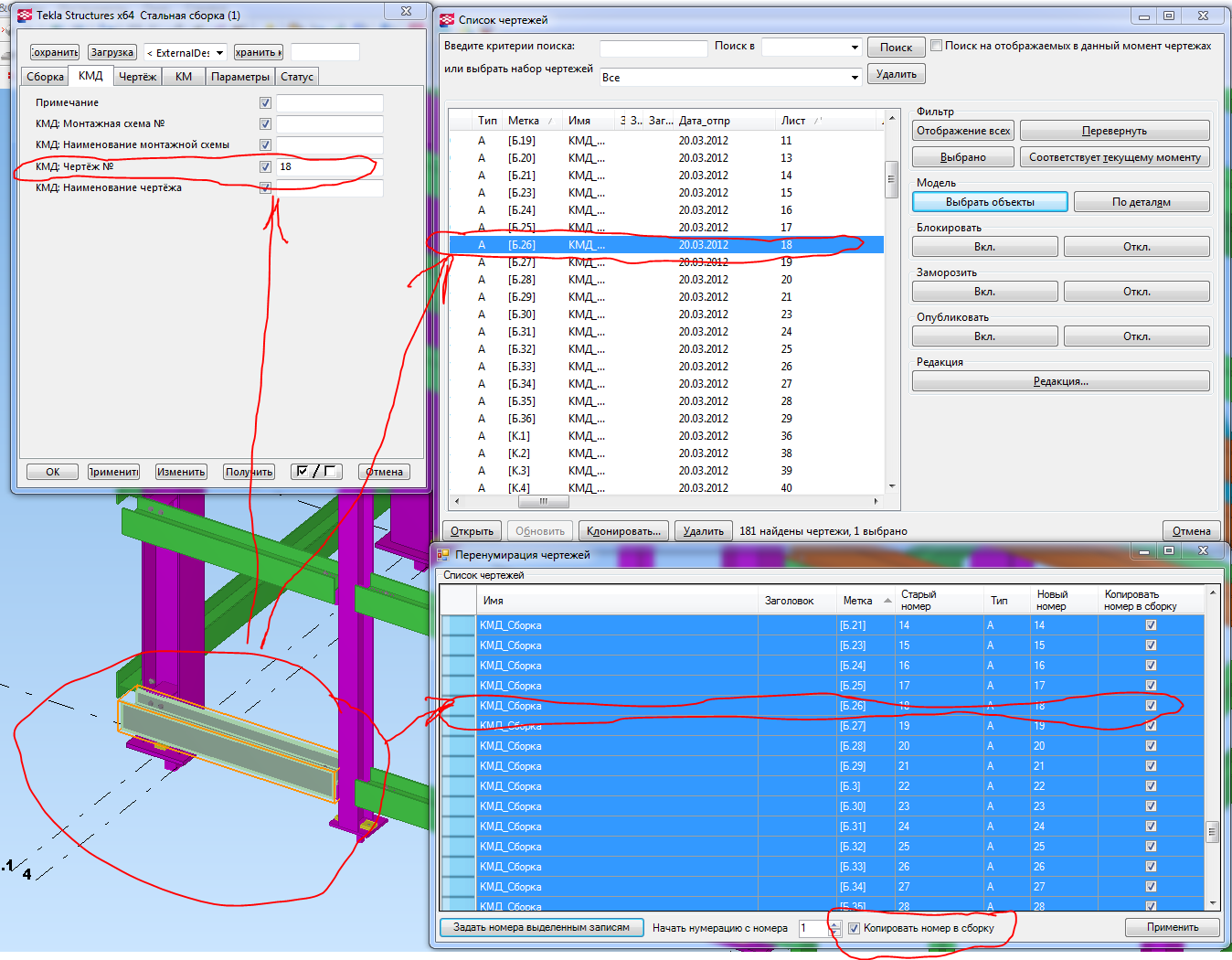

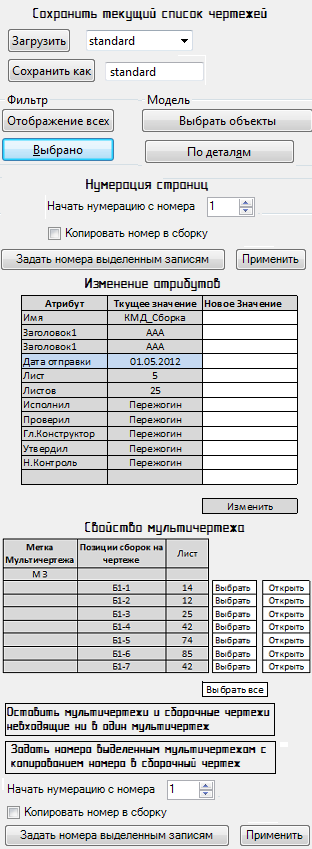

автоматический перенос номеров листов чертежей сборок(сейчас хранится в пользовательском атрибуте чертежа) в пользовательский атрибут сборки - для использования в ведомости отправочных элементов

Сообщение **Alex** » 08 апр 2012, 16:41

Владимир Шнейдер писал(а):Еще одно полезное, и нескложное, на мой взгляд, приложение:
автоматический перенос номеров листов чертежей сборок(сейчас хранится в пользовательском атрибуте чертежа) в пользовательский атрибут сборки - для использования в ведомости отправочных элементов

Сделали. Я вам вышлю для тестирования. Отпишитесь как работает.

Давайте, с удовольствием потестирую. Сейчас несколько объектов на выходе, надо делать ведомости отпр. Элементов. Заодно и шаблон под это дело прикручу с несколькими колонками.
Моя почта shneider_vova@mail.ru
Работаем в 17.0 sr1, win7 64

Evgeniy · Сообщение **Evgeniy** » 12 апр 2012, 14:43

Добрый день.
Akex, можете выложить пособия или руководства по API. Заранее Спасибо.

Сообщение **Alex** » 12 апр 2012, 15:04

Владимир, сварка работает вечером выложу.
Все как хотели:
-всегда перпендикулярно
-переворачивает штрихи
-расстояние м/у последними штрихами исправлено
-изменены горячие клавиши
Что не сделали:
-не стали менять алгоритм прорисовки по окружности и дуге(сами не пользуем), если есть желание исправьте я скомпелирую и выложу.

Евгений, справочный материал есть в экстранете, там есть и форум.

Evgeniy · Сообщение **Evgeniy** » 12 апр 2012, 15:46

Я знаю, но у меня нет доступа (

Alex писал(а): Что не сделали:
-не стали менять алгоритм прорисовки по окружности и дуге(сами не пользуем), если есть желание исправьте я скомпелирую и выложу.

Алексей, к сварке по окружности претензий нет.

К дуге- у вас уже реализовано, судя по коду, два алгоритма - с вводом центра окружности и самостоятельным вычислением центра окружности. Вызываются эти алгоритмы в зависимости от параметра WithCenter, который по умолчанию стоит равным true - то есть по старому алгоритму. новый еще не проверял, навскидку - центр окружности ищется правильно. Как тогда задать параметр WithCenter=false

Сообщение **Alex** » 12 апр 2012, 22:53

Ну вот и сварка, Tekla 17.0
горячие клавиши ctrl+a,s,d,f,g,h,j,k,q,w,e
у меня все работает, проверить на других машинах не было возможности, возможно будет конфликтовать с предыдущими версиями,
если что удалите старое и удалите SNS.Tekla.Utility.dll из GAС

Ставьте галочку использовать параметры чертежа, тогда все штришки будут 1.5 мм и с шагом 1.5 мм, независимо от масштаба вида.

Администратор :
Версия WeildApp обновлена.
Свежая версия программы (бесплатно) доступна в это ветке:viewtopic.php?f=6&t=95

Alex писал(а):Ну вот и сварка, Tekla 17.0
горячие клавиши ctrl+a,s,d,f,g,h,j,k,q,w,e
у меня все работает, проверить на других машинах не было возможности, возможно будет конфликтовать с предыдущими версиями,
если что удалите старое и удалите SNS.Tekla.Utility.dll из GAС

Ставьте галочку использовать параметры чертежа, тогда все штришки будут 1.5 мм и с шагом 1.5 мм, независимо от масштаба вида.

Алексей, спасибо, уже пробуем, пока особых проблем нет, кроме того, что сварка по дуге теперь работает как сварка по кругу.

про горячие клавиши вообще не знали, видимо поэтому текловские гор. клавиши раньше не работали. а можете расписать список -что означает каждая комбинация?
И предлагаю сделать тогда сочетания типа Alt+буква для непересечения с теклой.

Сообщение **Alex** » 13 апр 2012, 14:22

Ну по дуге разберемся,
а про горячие клавиши просто кнопкам по порядку задали значение ctrl+a,s.....
методом тыка можно определить, сам не знаю.
Штришки сделал ctrl+a, переворачивать ctrl+s, ctrl+L - оставил свободной, это список чертежей.

Сообщение **Alex** » 18 апр 2012, 10:22

Сварка для 17.0 и 18.0

Администратор :
Версия WeildApp обновлена.
Свежая версия программы (бесплатно) доступна в это ветке:viewtopic.php?f=6&t=95

YouTube · Сообщение **CuPo>I<a** » 18 апр 2012, 10:32

чего-то в 18 не ставится сварка в чертеже (прога запускается, команда активируется)
и невозможно что-либо сделать с окном программы (перенести/закрыть) в то время, когда активна команда рисования сварки - после отказа от команды, окно все-таки переносится туда куда пытался его перенести при активной команде

Сообщение **Alex** » 18 апр 2012, 10:37

посмотри где лежит WeldSybols,
там эти штришки.
Все зависит, что стоит в настройках, откуда брать символы и от среды, делал под Россию и нашу, все предусмотреть трудно.

YouTube · Сообщение **CuPo>I<a** » 18 апр 2012, 10:51

Он почему-то в C:\TeklaStructures\18.0\environments\common\macros\drawings\ установился
перенес в C:\TeklaStructures\18.0\environments\common\symbols\ - заработало
в 17 вроде нормально устанавливался

Сообщение **Alex** » 18 апр 2012, 10:54

по идее и задумывал для 17.0 и 18.0 ставить в
environments\common\macros\drawings\
наверно вечером пути напутал, по идее из common у всех макросы берутся.
weldapp.cs запускает exe, ну заработало и ладно.

YouTube · Сообщение **CuPo>I<a** » 18 апр 2012, 10:59

мож сами чего в настройках меняли - теперь уж не вспомнить
спасибо за труд

Alexy · Сообщение **Alexy** » 18 апр 2012, 11:26

Alex писал(а):по идее и задумывал для 17.0 и 18.0 ставить в
environments\common\macros\drawings\
наверно вечером пути напутал, по идее из common у всех макросы берутся.
weldapp.cs запускает exe, ну заработало и ладно.

Alex, а под какую ось писался макрос?
У меня Вынь7 х64:
- файлы макроса установились в C:\Program Files (х86)\Tekla Structures\18.0\environments\common\. Не работает.
- перенес в C:\ProgramData\Tekla Structures\18.0\environments\common\ - путь по умолчанию для файлов среды. Не работает.
- в C:\Program Files\Tekla Structures\18.0\ создал \environments\common\ (изначально не было) и перенес все туда. Заработало.
Вывод: часть инженеров все еще довольствуется 4мя гигами оперативки

п.с. благодарю за нужную вещь! Забуду теперь про этот автогад как про сон кошмарный

Сообщение **Alex** » 18 апр 2012, 11:33

про
C:\ProgramData\
C:\Program Files
это отдельная история, когда текла ставится по разным папкам (думаю с рутрекера сборка).
На сайте Текла, даже где то читал, что для виндоус хорошо когда прога ставится в C:\Program Files, для текла когда на диск С (С:\Tekla Structures).

у на 8 а у кого и 16 гигов оперативки и все машины х64

Alexy писал(а):
Alex писал(а):по идее и задумывал для 17.0 и 18.0 ставить в
environments\common\macros\drawings\
наверно вечером пути напутал, по идее из common у всех макросы берутся.
weldapp.cs запускает exe, ну заработало и ладно.
Alex, а под какую ось писался макрос?
У меня Вынь7 х64:
- файлы макроса установились в C:\Program Files (х86)\Tekla Structures\18.0\environments\common\. Не работает.
- перенес в C:\ProgramData\Tekla Structures\18.0\environments\common\ - путь по умолчанию для файлов среды. Не работает.
- в C:\Program Files\Tekla Structures\18.0\ создал \environments\common\ (изначально не было) и перенес все туда. Заработало.
Вывод: часть инженеров все еще довольствуется 4мя гигами оперативки
п.с. благодарю за нужную вещь! Забуду теперь про этот автогад как про сон кошмарный

вывод неверный

просто часть инженеров ставит теклу в c:\teklastructures, а не в program files

Alexy · Сообщение **Alexy** » 18 апр 2012, 12:07

Alex писал(а):про
C:\ProgramData\
C:\Program Files
это отдельная история, когда текла ставится по разным папкам (думаю с рутрекера сборка).
На сайте Текла, даже где то читал, что для виндоус хорошо когда прога ставится в C:\Program Files, для текла когда на диск С (С:\Tekla Structures).

у на 8 а у кого и 16 гигов оперативки и все машины х64

А нельзя ли как-то адаптировать установщик? Вещь востребованная - коллеги-конкуренты "спасибо" скажут (не все ж еще на лицензию заработали

).

Alexy · Сообщение **Alexy** » 18 апр 2012, 12:08

Владимир Шнейдер писал(а):
Alexy писал(а):
Alex писал(а):по идее и задумывал для 17.0 и 18.0 ставить в
environments\common\macros\drawings\
наверно вечером пути напутал, по идее из common у всех макросы берутся.
weldapp.cs запускает exe, ну заработало и ладно.
Alex, а под какую ось писался макрос?
У меня Вынь7 х64:
- файлы макроса установились в C:\Program Files (х86)\Tekla Structures\18.0\environments\common\. Не работает.
- перенес в C:\ProgramData\Tekla Structures\18.0\environments\common\ - путь по умолчанию для файлов среды. Не работает.
- в C:\Program Files\Tekla Structures\18.0\ создал \environments\common\ (изначально не было) и перенес все туда. Заработало.
Вывод: часть инженеров все еще довольствуется 4мя гигами оперативки
п.с. благодарю за нужную вещь! Забуду теперь про этот автогад как про сон кошмарный
вывод неверный просто часть инженеров ставит теклу в c:\teklastructures, а не в program files

Ну не знаю... ИМХО, кидать все в корень - муветон

Alexy · Сообщение **Alexy** » 18 апр 2012, 12:43

Alex, а есть ли возможность задать автоматическую ориентацию сварного шва, без использования переключателя? Аки в СПДСе от СиСофта - ориентация в зависимости от того, какая из крайних точек сварного шва является началом отрезка, а какая концом.

Сообщение **Alex** » 18 апр 2012, 12:56

По поводу унификации установщика, наверно не будем делать.
у нас путь [TARGETDIR]\environments\common\macros\drawings, где [TARGETDIR] - папка где текла установлена,
соответственно если текла и среды в разных папках, то самый простой путь просто скопировать файлы в нужную папку.

По поводу ориентации штришков, даже нет идей как сделать автоматом.
расчет точек ведется в плоскости. Используй ctrl+s для переворота.

Alex писал(а):По поводу унификации установщика, наверно не будем делать.
у нас путь [TARGETDIR]\environments\common\macros\drawings, где [TARGETDIR] - папка где текла установлена,
соответственно если текла и среды в разных папках, то самый простой путь просто скопировать файлы в нужную папку.

По поводу ориентации штришков, даже нет идей как сделать автоматом.
расчет точек ведется в плоскости. Используй ctrl+s для переворота.

алексей, у нас ctrl-s - по умолчанию стоит на сохранение модели. можно ли все-таки сделать версию утилиты с горячими кнопками через alt ?

Alexy · Сообщение **Alexy** » 18 апр 2012, 14:06

Думаю, автоматом сделать таки можно. Надо бы на исходники по возможности глянуть... Пока, правда, не совсем представляю объектную модель API Теклы.
А можно поподробнее узнать раскладку горячих клавиш?

Alexy · Сообщение **Alexy** » 18 апр 2012, 14:11

Владимир Шнейдер писал(а):
Alex писал(а):По поводу унификации установщика, наверно не будем делать.
у нас путь [TARGETDIR]\environments\common\macros\drawings, где [TARGETDIR] - папка где текла установлена,
соответственно если текла и среды в разных папках, то самый простой путь просто скопировать файлы в нужную папку.

По поводу ориентации штришков, даже нет идей как сделать автоматом.
расчет точек ведется в плоскости. Используй ctrl+s для переворота.
алексей, у нас ctrl-s - по умолчанию стоит на сохранение модели. можно ли все-таки сделать версию утилиты с горячими кнопками через alt ?

Присоединяюсь.
Как вариант - вынести карту хотя бы во внешний .dat-файл (с возможностью правки конечным юзером)
п.с.: Alex, извини за назойливость. Растут, понимаешь, аппетиты...

Сообщение **Alex** » 18 апр 2012, 14:51

с горячими кнопками посмотрю,
поймите мы у себя эту утилиту не пользуем, мы по другому швы ставим,
поэтому сильно много тратить время не охота, есть более актуальные проекты к разработке.

Alexy · Сообщение **Alexy** » 20 апр 2012, 14:20

Alex писал(а):с горячими кнопками посмотрю,
поймите мы у себя эту утилиту не пользуем, мы по другому швы ставим,
поэтому сильно много тратить время не охота, есть более актуальные проекты к разработке.

Alex, все это понимают

Кстати, к вопросу о пути для файлов макроса. Оказывается, для правильной работы макроса необходимо наличие файлов и в Program files и в ProgramData (для Вынь7х64) - выяснили опытным путем. + на разных машинах с одинаковой осью почему-то установилось разное кол-во файлов (на одной больше, на другой - меньше)

Сообщение **Alex** » 20 апр 2012, 14:29

ну у меня в Program files и в ProgramData нет и упоминания о текле,
все стоит на С или D диск, причем С:\Tekla Structures\17.0\environments - путь расположения сред проектирования,
я просто считаю такой путь установки правильным.
Как ведет программа когда текла и среды установлены по разным папкам, к сожалению я не тестировал.

Сообщение **Alex** » 23 апр 2012, 09:31

Переделал горячие клавиши с ctrl на alt,
перед установкой не забудьте удалить старую версию через панель инструментов.

Сообщение **ZMK** » 23 апр 2012, 10:56

Alex писал(а):Переделал горячие клавиши с ctrl на alt,
перед установкой не забудьте удалить старую версию через панель инструментов.

на 18ой нет символов сварки

Сообщение **Alex** » 23 апр 2012, 11:58

Забыл исправить путь в установщике,
скопируйте WeldSymbols в папку symbols.
В 18 еще не работаем, пока даже не ставил ее на комп.

Сообщение **Alex** » 27 апр 2012, 09:40

Помогите у кого есть Tekla® Open API Release Notes для 18 версии.
Насколько понимаю экстранета в России ни у кого нет(на данный момент), может кто то успел скачать.
Вышлите на aperezhh@gmail.com буду благодарен.

Сообщение **Alexey** » 27 апр 2012, 13:26

Скинул тебе OpenAPIStartupPackage_v180_x64. Там Release Notes есть.

Сообщение **pdimav** » 06 июл 2012, 13:39

А кто нибудь делал диалог открытия базы профилей (для 15 версии) ?
Может кто в закромах пороется?:)

Сообщение **Alex** » 06 июл 2012, 13:57

pdimav а собственно что надо получить, немного непонятно?

Кстати сейчас делаем drawing manager взамен стандартному Текловскому списку чертежей.
Что там будет:
-собственно стандартные фунции
-возможность добавлять колонки с пользовательскими атрибутами без редактирования objects.inp
-возможность перетаскивать колонки drag and drop
-сохранить текущий список чертежей
-возможность менять пользовательские атрибуты чертежей не вызывая дополнительных диалоговых окон
-облегчение работы с мультичертежами
Сейчас начали работу, прикрепляю эскиз, может у кого какие идеи будут что еще добавить?

Сообщение **pdimav** » 06 июл 2012, 14:36

Нужно типа:
На кнопочку открыть каталог профилей, передаю выбранный в текстбокс.
(SelectedProfile в 15 текле походу еще не было???)

soican · Сообщение **soican** » 13 мар 2013, 21:34

есть ли какое пособие для программирования API приложений для теклы? как этому научится и с чего начать?

Почти все на английском.

soican · Сообщение **soican** » 14 мар 2013, 12:30

не проблема, где найти?

soican писал(а):не проблема, где найти?

в экстренете вестимо

Сообщение **Alex** » 19 мар 2013, 16:02

http://topengineer.ru/programms/wbc
Программа по сварным балкам.

Сообщение **mischa** » 11 апр 2013, 20:42

Я новичок в C#,в основном руководствуюсь учебной литературой,и несколькими примерами приложений API(типа создания балки,и т.д.)Может кто поделиться открытыми программами по созданию проемов в элементах или что нибудь такое же интересное.Доступа в экстранет пока нет!!!Можно где нибудь еще можно поискать?Очень буду благодарен!

viewsonic12380

Здравствуйте!
Кто может поделиться материалами по Tekla® Open API для Tekla Structures v18?
Буду признателен если вы скинете информацию на viewsonic12380 собака gmail точка com.

Сообщение **RHSY** » 27 ноя 2013, 16:36

Есть материал на английском для TS17, где скачал - не помню. Весит примерно 60Мб

viewsonic12380

RHSY писал(а):Есть материал на английском для TS17, где скачал - не помню. Весит примерно 60Мб

Скиньте,пожалуйста, по 17 версии Теклы. Я думаю там по сравнению с 18 несущественно изменилось. Мне надо для изучения.
Подскажите в вашем архиве есть "фирменные" библиотеки Теклы, чтобы писать программы или только руководства?

Сообщение **Danila_ZLT** » 28 ноя 2013, 09:29

viewsonic12380 писал(а):
RHSY писал(а):Есть материал на английском для TS17, где скачал - не помню. Весит примерно 60Мб
Скиньте,пожалуйста, по 17 версии Теклы. Я думаю там по сравнению с 18 несущественно изменилось. Мне надо для изучения.
Подскажите в вашем архиве есть "фирменные" библиотеки Теклы, чтобы писать программы или только руководства?

Вам Ссылка на нелегальное ПО удалена администратором

Сообщение **RHSY** » 28 ноя 2013, 09:59

Точно, на rutracker.ru качнул. Могу выложить, но куда? и можно ли?

viewsonic12380

Спасибо за оперативность и за ссылку.

С уважением,
Антон.

Сообщение **pdimav** » 22 апр 2014, 16:07

Плагин модели создает группу деталей.
При вызове свойств плагина стало показываться его окно свойст минимального размера (очень маленькая форма).
Что за глюк и как бороться?

Кто сейчас на конференции
