Ориентирование деталей, сборок на чертеже Tekla Structures

Сообщение troy-47 » 25 фев 2013, 13:05

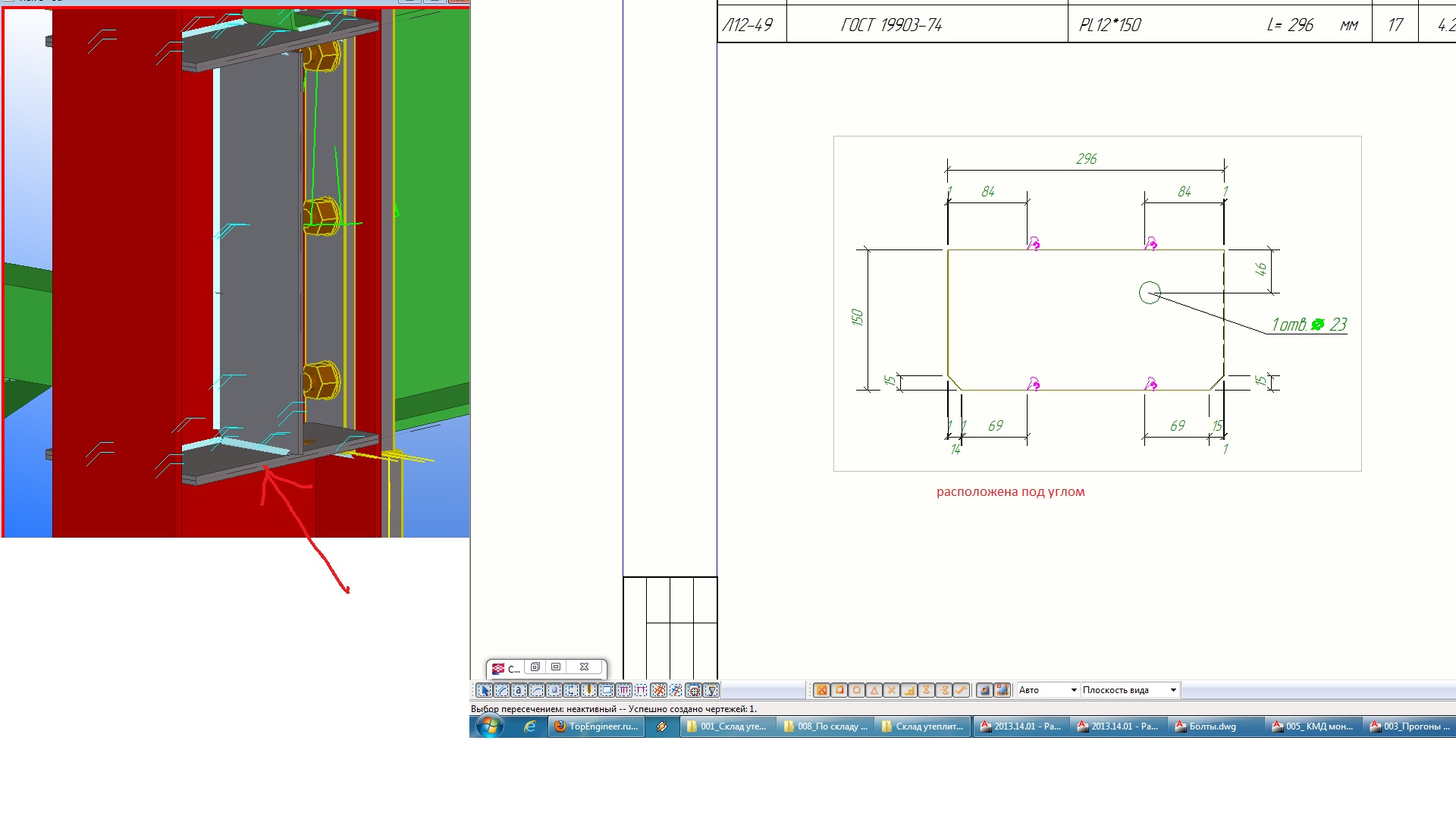

Столкнулся с проблемой: в модели контурная пластина, да и другие детали находятся под углом к плоскости, при выводе чертежей отдельной детали на листе деталь так и расположена в проектном положении, как сделать так что бы деталь лежала ровно на плоскости листа, и никуда не поворачивалась...
Вложения
Скрин 8.jpg

troy-47
Сообщения: 135
Регистрация: 29 янв 2013, 10:15
Откуда: Краснодар

Re: Ориентирование деталей, сборок на чертеже

Сообщение troy-47 » 25 фев 2013, 13:06

Тоже самое происходит и со сборкой детали...

Виктор
Сообщения: 12
Регистрация: 25 янв 2013, 20:23

Re: Ориентирование деталей, сборок на чертеже

Сообщение Виктор » 25 фев 2013, 16:17

что бы деталь лежала ровно на плоскости листа

Как понял, чтобы в листе чертежа было истинное изображений детали.
В текле новичок, может и есть глобальные решения проблемы, решаю так, по рабоче-крестьянски.
Делаю вертикальное сечение, получается наклонный вид.
На этом виде делаю еще сечение, параллельно стороне детали(например нижней).
Получаем истинное изображение.
После чего вытираем сопли, вытирание которых, при всем моем уважение к программе, занимают 60 процентов времени.

Андрей Мисюра
Сообщения: 63
Регистрация: 07 апр 2012, 23:06

Re: Ориентирование деталей, сборок на чертеже

Сообщение Андрей Мисюра » 25 фев 2013, 18:24

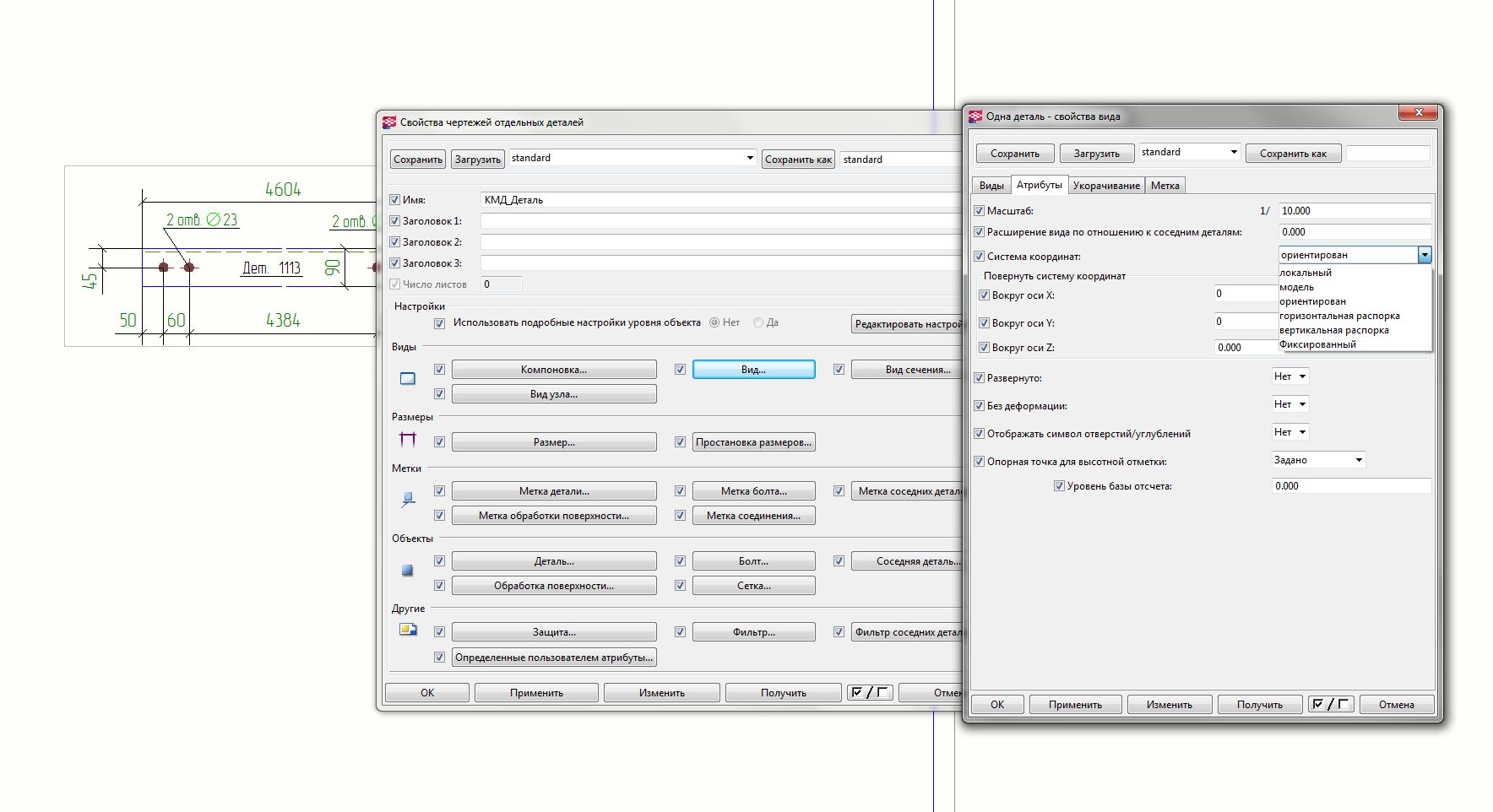

Меняй в чертеже систему координат на локальную.
Вложения

troy-47
Сообщения: 135
Регистрация: 29 янв 2013, 10:15
Откуда: Краснодар

Re: Ориентирование деталей, сборок на чертеже

Сообщение troy-47 » 26 фев 2013, 07:21

Андрей Мисюра писал(а):Меняй в чертеже систему координат на локальную.
Спасибо, работает... только один нюанс... если в сборке детали повернуты под разными углами, то плоский вид делается только некоторых деталей... а так все работает...

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Ориентирование деталей, сборок на чертеже

Сообщение Таран Д. А. » 26 фев 2013, 10:04

Если нужно чтобы именно эта деталь лежала ровно на листе - сделай ее главной.

PPS
Сообщения: 139
Регистрация: 05 сен 2013, 06:06
Откуда: г. Челябинск
Контактная информация:

Re: Ориентирование деталей, сборок на чертеже

Сообщение PPS » 15 окт 2013, 13:15

Не знаю в какой теме спросить, спрошу здесь. :)

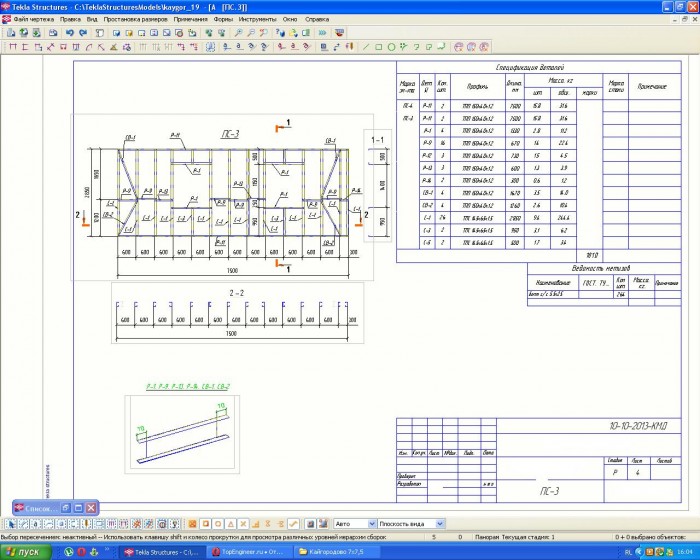

1. Создаю плоской чертеж отдельной детали. Копирую вид отдельной детали в сборки (везде присутствует эта деталь). Все в порядке.

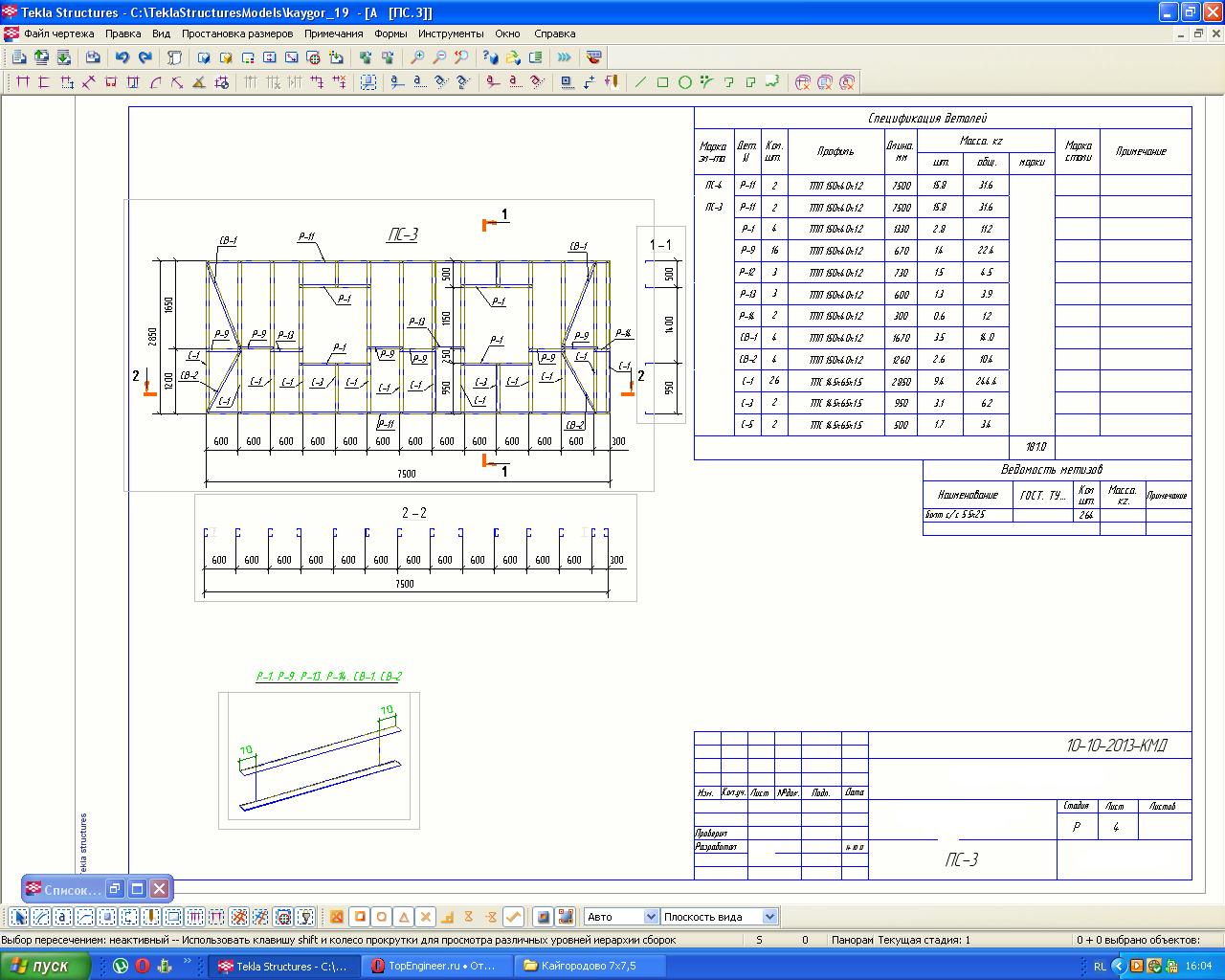

2. Создаю 3d чертеж отдельной детали. Также копирую его в сборки. В спецификации появляется каша.

Как быть?
Вложения
3d в сборку.JPG

dimitriy_popov
Сообщения: 103
Регистрация: 15 дек 2011, 10:02
Откуда: Тула

Re: Ориентирование деталей, сборок на чертеже Tekla Structur

Сообщение dimitriy_popov » 17 окт 2013, 15:53

PPS писал(а):Не знаю в какой теме спросить, спрошу здесь. :)

1. Создаю плоской чертеж отдельной детали. Копирую вид отдельной детали в сборки (везде присутствует эта деталь). Все в порядке.
2. Создаю 3d чертеж отдельной детали. Также копирую его в сборки. В спецификации появляется каша.

Как быть?
Вопрос такой поднимался, ищи в ветках форума.

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Ориентирование деталей, сборок на чертеже Tekla Structur

Сообщение Таран Д. А. » 18 окт 2013, 12:24

dimitriy_popov писал(а):
PPS писал(а):Не знаю в какой теме спросить, спрошу здесь. :)

1. Создаю плоской чертеж отдельной детали. Копирую вид отдельной детали в сборки (везде присутствует эта деталь). Все в порядке.
2. Создаю 3d чертеж отдельной детали. Также копирую его в сборки. В спецификации появляется каша.

Как быть?
Вопрос такой поднимался, ищи в ветках форума.
1. Зачем тебе вообще 3д
2. По чему не делать его при генерации самого чертежа отдельной детали. Как только ты будешь нажимать создать чертежи отдельных деталей в сборке они автоматом будут браться с чертежа отдельной детали.
На данный момент ты скинул деталь из другой сборки.
