Основы моделирования Tekla Structures (для новичков)

Цвикла Антон

Доброго всем времени суток.
Начал осваивать сею программулину, ну и как у всех появляются вопросы. Вот мое предложение задавать их ( мелкие ) в эту тему:

начну

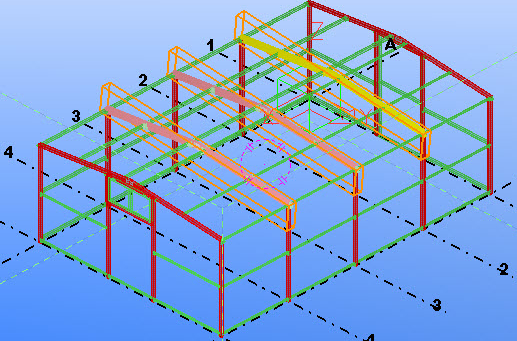

- удалил 3д вид на котором были видны мои оси, заданные вручную, как вернуть его обратно, а то когда создаю основной 3д вид, там оси не отображаются, глубину увеличивал...

Варианты:
1- Ты удалил сетку. Тогда только создавать сетку заново
2- У тебя не стоит галочка отображать сетку (самое вероятное)
3- Вид создан не на высоте сетки (маловероятно, только для профессионалов)

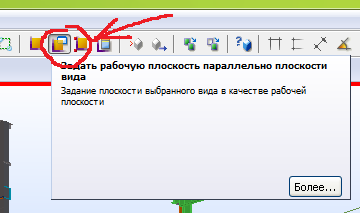

Вызови свойства вида далее поставь указанную галочку

Не забудь нажать изменить при выделенном виде.

Цвикла Антон

С этим разобрались, далее...
Создал я компонент, который отрезает нужную мне длину и прилепливает пластину, так вот по скольку элементы разной длины (нужны мне, а в моделе пока все одинаковые, использовал копирование) он до определенного отрезал нужную мне часть, а дальше стал отрезать противоположную, как по мне найбольшую часть, как с этим быть....
Спасибо!

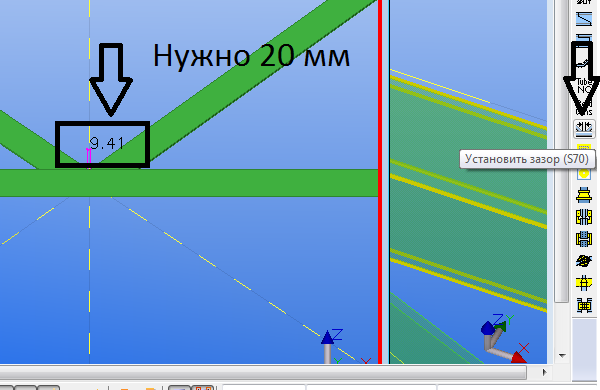

Это немного разные инструменты. Подгонка может не только укорачивать но и удлинять.(но отрезает она балку со стороны где остается более 50% от изначальной длинны)
В тот момент, когда ты хочешь отрезать больше половины балки, она просто режет ее с другой стороны.
Используй "отрезать деталь по линии". Там сразу надо указать строну с которой надо отрезать.
Можно использовать и тот инструмент, которым ты делал, но укоротить руками балку до примерно нужного размера. Тогда инструмент будет корректно отрезать меньшую часть балки.

Сообщение **Stanislav** » 29 дек 2011, 11:27

Тогда еще маленький вопрос. Как лучше создавать отверстия? Например, есть вентиляционный отв. Если я создаю вырезанием, то на чертеже не ставятся оси на отверстии + приходится вручную писать типо "4 отв. ф12". Знающие люди подсказали, что надо создавать отв. болтами. Но лишние болты ни к чему. Как лучше делать?)

Сообщение **vladimir_a** » 29 дек 2011, 11:29

Отверстия создают болтами только галочку снимают

Сообщение **Stanislav** » 29 дек 2011, 11:44

Спасибо, попробовал - получилось. Хотя меня пугали, что эти болты попадут в ведомость метизов)

Главное убери эту галочку и в ведомости ничего не попадет.

Цвикла Антон

продолжаем...

Нужно создать гнутую пластину.

Задаю контур, рисует, а ширину пластины задает как ее толщину...

Сообщение **vladimir_a** » 26 янв 2012, 15:21

Цвикла Антон писал(а):продолжаем...

Нужно создать гнутую пластину.

Задаю контур, рисует, а ширину пластины задает как ее толщину...

поверните на 90

Сделай составной балкой. Профиль задай листовой металл.

Сообщение **rka** » 30 янв 2012, 15:26

не получается подобрать фильтр выбора сборки. т.е. надо выбрать сборку У-10. делаю префикс сборки "У", выделяются все "У". отлично, все хлопают в ладоши. дальше в категории сборки выбираю ближайшее по логике "номер позиции = 10", и все дальше аплодисменты заканчиваются т.к. ничего не выбирается. Что не так?

Сообщение **vladimir_a** » 30 янв 2012, 15:41

rka писал(а):не получается подобрать фильтр выбора сборки. т.е. надо выбрать сборку У-10. делаю префикс сборки "У", выделяются все "У". отлично, все хлопают в ладоши. дальше в категории сборки выбираю ближайшее по логике "номер позиции = 10", и все дальше аплодисменты заканчиваются т.к. ничего не выбирается. Что не так?

У-10 не пробовал. Вместо "и" выбрать "или"

rka писал(а):не получается подобрать фильтр выбора сборки. т.е. надо выбрать сборку У-10. делаю префикс сборки "У", выделяются все "У". отлично, все хлопают в ладоши. дальше в категории сборки выбираю ближайшее по логике "номер позиции = 10", и все дальше аплодисменты заканчиваются т.к. ничего не выбирается. Что не так?

Можешь выбирать и "10" только это не номер позиции, а "серийный номер". Номер позиции нужно писать всегда с префиксом, см. ответ vla.

Сообщение **rka** » 31 янв 2012, 11:28

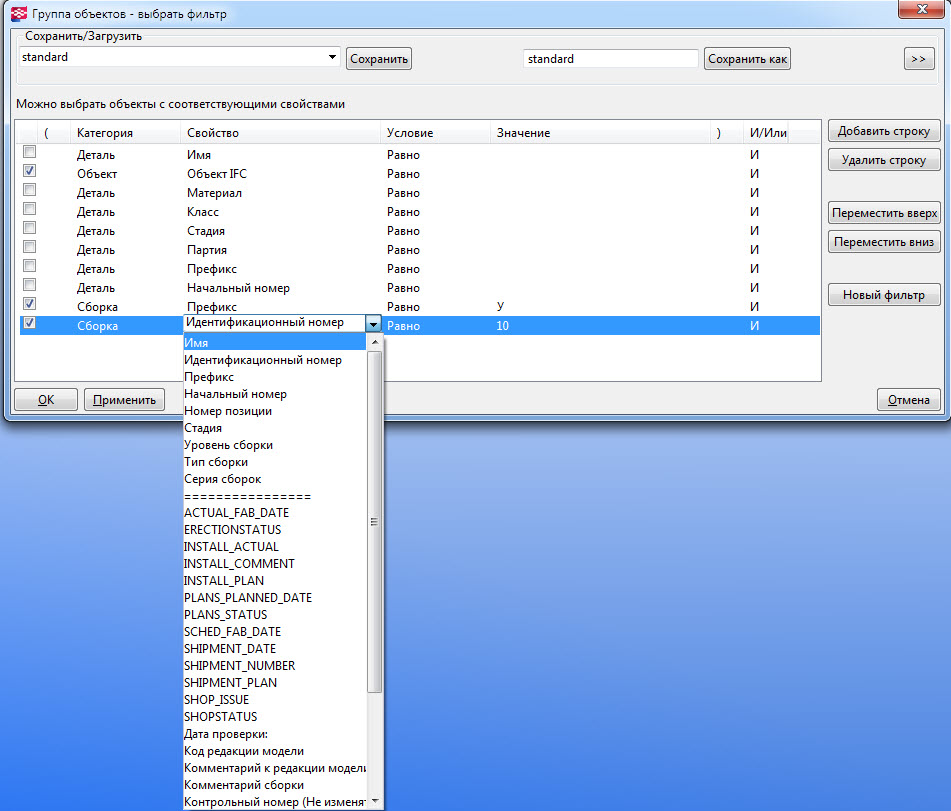

и по 10 не получается выбрать, где взять вкладку "серийный номер"?

YouTube · Сообщение **CuPo>I<a** » 31 янв 2012, 13:32

rka писал(а):не получается подобрать фильтр выбора сборки. т.е. надо выбрать сборку У-10. делаю префикс сборки "У", выделяются все "У". отлично, все хлопают в ладоши. дальше в категории сборки выбираю ближайшее по логике "номер позиции = 10", и все дальше аплодисменты заканчиваются т.к. ничего не выбирается. Что не так?

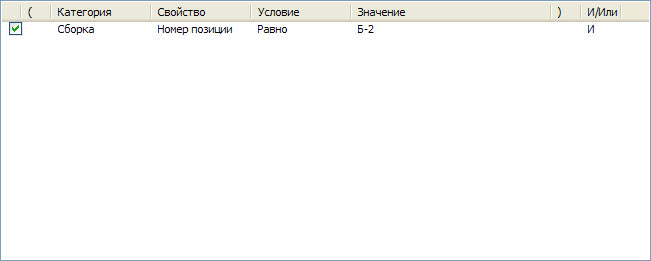

для данного случая надо выставить в фильтре сборка-номер позиции...
еще момент. создавай для разных случаев отдельные фильтры (для сборок, для деталей, для материала и т.д.). то есть удаляй все строки из фильтра стандарт и сохраняй нужные фильтры под новыми именами.

Сообщение **vladimir_a** » 31 янв 2012, 14:17

Присоединяюсь к вышесказанному

: 1.png (241.32 КБ) 45963 просмотра

: 2.png (273.6 КБ) 45960 просмотров

: Б-2.jpg (19.99 КБ) 46117 просмотров

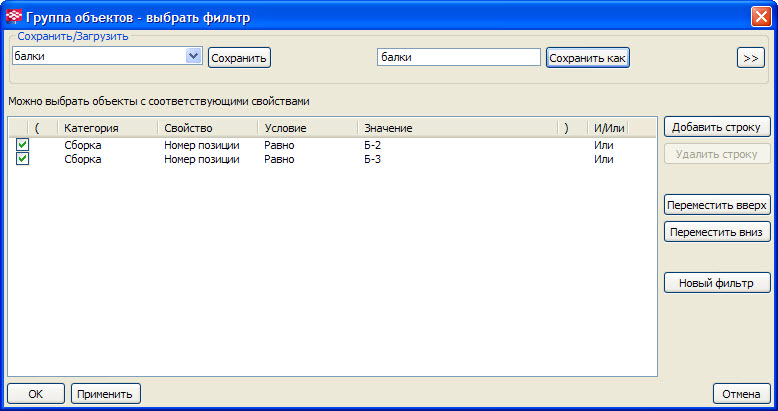

В поле значений для фильтра можно писать через пробел, чтобы не создавать много строк.
Пример: “Б-2 Б-3 Б-6 К7 СВ-3”.

Сообщение **Audag** » 06 фев 2012, 19:17

Почему не желательно зеркальное копирование компонентов ??? и какие потом могут возникнуть трудности.....!!!

Компоненты не закалятся вовсе

Можно применять в любых плоскостях но не зеркалить.

Выход:
Зеркалить в режиме отдельных деталей и собирать узел в компонент после зеркалинья (быстро, дешево, сердито)

Сообщение **Audag** » 06 фев 2012, 20:42

другими словами - создавать новый компонент..... ок! спасибо!

Сообщение **Айдар** » 07 фев 2012, 08:06

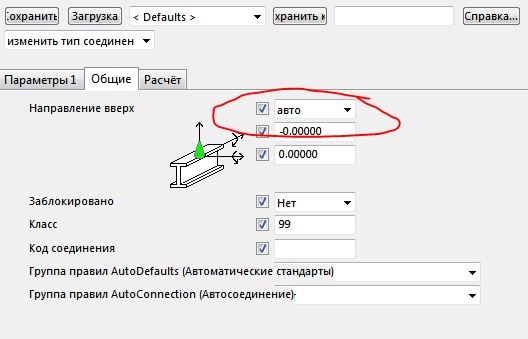

Возможно зеркально использовать ряд компонентов если менять их ориентацию в системе координат.
В своиствах компонента вкладка общее.
При отсутствии второстепенных деталей Tekla Structures поворачивает соединение вокруг главной детали.

Сообщение **Audag** » 09 фев 2012, 12:11

такой вопрос: При выборе сварки, шов стыковой "С19" требуется указывать катет , но как может быть катет в стыковом шве?
Вопрос : что прописывать в таком случае в этом поле?

: 12.png (3.96 КБ) 45864 просмотра

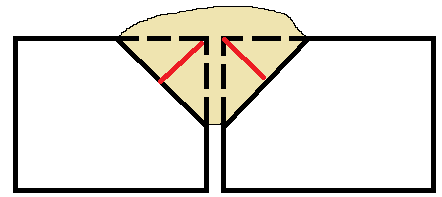

В действительности на каждый тип шва надо вписывать несколько переменных, причем для каждого типа шва их разное количество.
Катет шва это упрощенное понятие (условное обозначение для указания площади сечения).
В реалии швы рассчитывается гораздо сложнее.

Сообщение **Audag** » 09 фев 2012, 12:45

Но, на чертеже в ведомости сварных швов он будет прописывать катет для "С19" - этого ведь не нужно...

Добавлю обработчик в таблицу.
В обновление среды KMD_RUS_V1.1 будет

Сообщение **Audag** » 09 фев 2012, 16:30

ок! спасибо!

Сообщение **Stanislav** » 12 мар 2012, 12:35

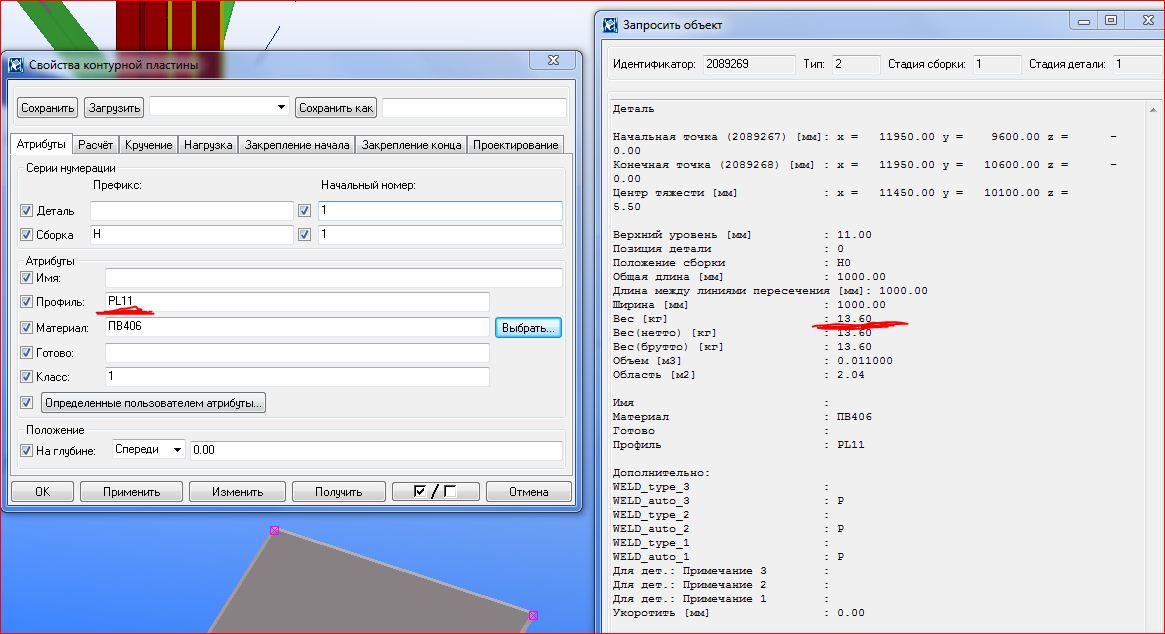

Как лучше закладывать листы типа ПВ? Так как от толщины профиля зависит вес. Черчу лист 1000х1000, по ТУ для ПВ406 нахожу вес, подгоняю толщину профиля, пока не увижу этот вес. Метод плох. Как сделать лучше?

Сообщение **vladimir_a** » 12 мар 2012, 13:16

Stanislav писал(а):Как лучше закладывать листы типа ПВ? Так как от толщины профиля зависит вес. Черчу лист 1000х1000, по ТУ для ПВ406 нахожу вес, подгоняю толщину профиля, пока не увижу этот вес. Метод плох. Как сделать лучше?

Создай новый профиль в каталоге со своим весом на единицу длины блока например ПВ 506х1000 16,4 кг/м и т.д.

YouTube · Сообщение **CuPo>I<a** » 12 мар 2012, 13:35

А если других размеров лист надо сделать? новый профиль создавать?
лучше создать новые материалы (ПВ406, ПВ506 и т.д.) и задать для них вес кв.м., приняв толщину листа равной справочной толщине соответствующей просечки

Сообщение **Stanislav** » 12 мар 2012, 13:48

Спасибо, так и буду делать. Правда нелогично получается. Профиль то как раз ПВ406, а материал - Ст3)

Сообщение **Айдар** » 12 мар 2012, 14:06

Материал сохрани под оригинальным именем и измени плотность

djinn · Сообщение **djinn** » 13 мар 2012, 08:58

Здравствуйте. Есть вопрос, мне скинули модель, при ее открытии элементы колонн, связей, балок отображаются в виде линий, при нажатии двойным щелчком на любой элемент видно что задан профиль, но повторюсь нет отображения, хотя некоторые узлы нормально отображаются. В чем проблема? см. фото

насколько я понимаю, у вас другая среда и другой каталог профилей, соответственно тех профилей, которые есть в модели, нет у вас.

YouTube · Сообщение **CuPo>I<a** » 13 мар 2012, 09:04

нет базы данных профилей на эти элементы. просите файл profdb.bin с тех кто модель прислал

djinn · Сообщение **djinn** » 13 мар 2012, 09:08

Оу, как быстро, благодарю!

Сообщение **Stanislav** » 13 мар 2012, 15:54

Вопрос по рифленому листу. Как вы определяете лицевую сторону? Что б на чертеже было однозначно понятно.

Прорисовывать сам настил редко требуется. Раскладку проще давать в упрощенной форме.
На подобии этого. Тут конечно решетки а не профлист ну смысл будет такой же. Просто прорисовать его пластиной.

Сообщение **Stanislav** » 13 мар 2012, 17:40

Оно понятно, что профлист - это просто пластина. Прорисовывать смысла нет, просто на чертеже не понятно с какой стороны эти сами чечевичены расположены)) Пожалуй буду вырезать на небольшую глубину знак, как на картинке у вас. Спасибо.
З.Ы. Красиво))

Прорезай вглубь на 0,5 мм тогда врез не влияет на нумерацию и видно какой стороной на чертеже отдельных деталей лежит.

djinn · Сообщение **djinn** » 31 мар 2012, 20:55

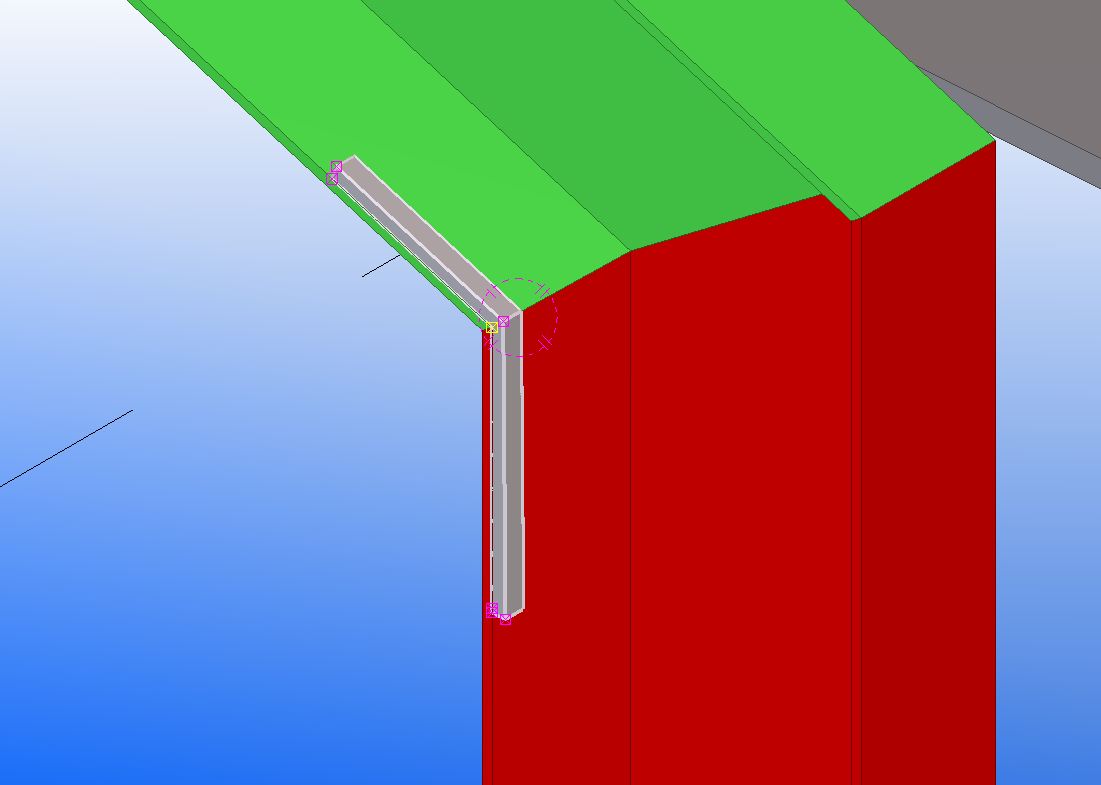

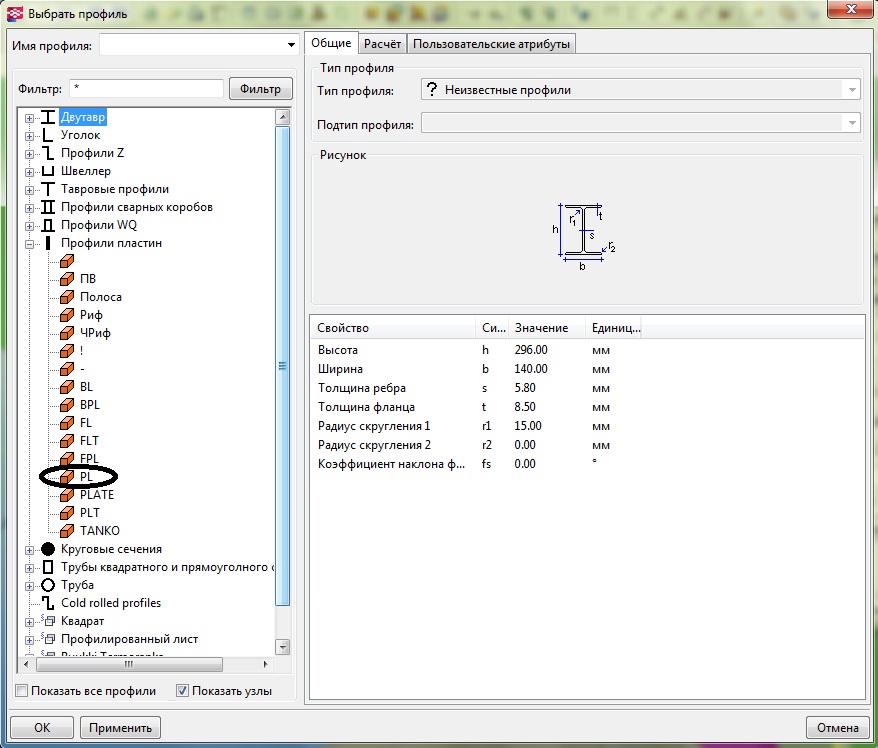

Привет. Еще раз про гнутую пластину: пробую составной балкой - рисуется двутавр, при попытке заменить профиль на пластину, пишет нет такого профиля (выбираю "профили пластин PL"), что делать?

Я так понял ты рисовал полибалкой.
Соответственно тебе надо писать не PL10 а допустим PL10*200 чтобы указать ширину листа. И вообще PL убрал бы вообще поставь тире ну на крайний случай "Лист"

djinn · Сообщение **djinn** » 01 апр 2012, 11:02

"Полибалка" - смешно звучит)) С этим разобрался. Теперь вот вопрос как задать вспомогательной линии определенный угол?

Сообщение **ZMK** » 01 апр 2012, 13:57

djinn писал(а):Теперь вот вопрос как задать вспомогательной линии определенный угол?

повернуть вспомогательную линию на определенный угол...

djinn · Сообщение **djinn** » 01 апр 2012, 16:45

Я так и думал, вообще было интересно можно ли сразу угол задать. Ну да ладно, вот еще вопрос: как удалить линии измерений на модели?

YouTube · Сообщение **CuPo>I<a** » 02 апр 2012, 05:10

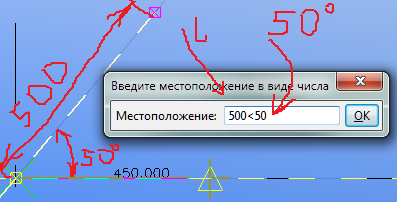

про "можно ли сразу угол задать" - в справке по запросу "Варианты ввода координат"
удалить линии измерений - контекстное меню - обновить окно

Можно, балки так же можно рисовать сразу под нужным углом.

: Рисовать под углом в Tekla Structures; 50.png (35.2 КБ) 44877 просмотров

djinn · Сообщение **djinn** » 02 апр 2012, 17:00

О, все предельно понятно спасибо

Сообщение **Bagiration** » 03 апр 2012, 09:26

Приветствую всех. При моделировании в текле я понял, что лучше всего, пользоваться режимом орто именно тогда, когда это необходимо, иначе он может дать привязку где-то рядом, но не ту, которая нужна. А также раздражает зелёный крестик, который перебивает все привязки.
Вопроси:
как убрать зелёный крестик, который образуется непонятно по какому признаку или как вы эту особенность в свою пользу применяете?

Можно скрин с этим крестиком? В текле очень много разных указателей.

Dga · Сообщение **Dga** » 03 апр 2012, 11:56

Здравствуйте! Как обрезать полку уголка под углом (снять фаску)? не могу понять

Dga писал(а):Здравствуйте! Как обрезать полку уголка под углом (снять фаску)? не могу понять

Фаску делай только антителом. Используй инструмент обрезать деталь многоугольником. Стандартный инструмент создания фаски не применять..
Не забудь переключиться в нужную плоскость вида.

Сообщение **Айдар** » 03 апр 2012, 15:36

Bagiration писал(а):А также раздражает зелёный крестик, который перебивает все привязки.
Вопроси:
как убрать зелёный крестик, который образуется непонятно по какому признаку или как вы эту особенность в свою пользу применяете?

Думаю ты имеешь в виду перекрестие которое появляется на месте последнего положения ручки, точки...
Попробуй отключить "привязку к перпендикулярным точкам"

Сообщение **ZMK** » 03 апр 2012, 17:01

Таран Д. А. писал(а):
Dga писал(а):Здравствуйте! Как обрезать полку уголка под углом (снять фаску)? не могу понять
Фаску делай только антителом. Используй инструмент обрезать деталь многоугольником. Стандартный инструмент создания фаски не применять..

Интересно с чем связано?

ZMK писал(а):
Таран Д. А. писал(а):
Dga писал(а):Здравствуйте! Как обрезать полку уголка под углом (снять фаску)? не могу понять
Фаску делай только антителом. Используй инструмент обрезать деталь многоугольником. Стандартный инструмент создания фаски не применять..
Интересно с чем связано?

На чертежах отдельных деталей она не образмеревается автоматом.

Сообщение **vladimir_a** » 03 апр 2012, 18:14

Таран Д. А. писал(а): На чертежах отдельных деталей она не образмеревается автоматом.

+1. не образмеривается

Сообщение **Bagiration** » 04 апр 2012, 13:10

Таран Д. А. писал(а):Можно скрин с этим крестиком? В текле очень много разных указателей.

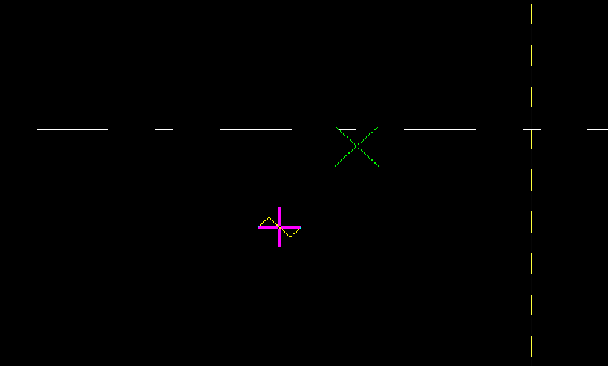

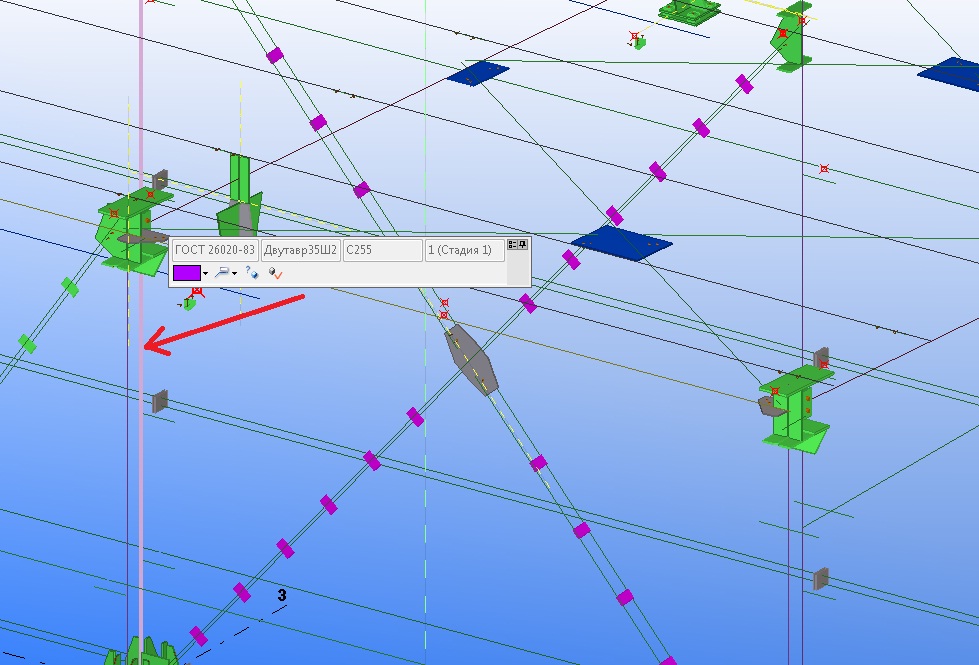

Зелёный крестик, который появляется на месте последней команды... вот скрин... Если даже все привязки отключаю, то всё равно он появляется...

Это не последняя команда. Такой крестик появляется только во время команды перемешения и копирования. Это первая точка (точка 0 при копировании)

Сообщение **Bagiration** » 04 апр 2012, 14:01

Странно, но он у меня появляется даже при простом построении балки. В общем он у меня всегда появляется в 17-ой версии, в 16-ой такого не наблюдал...

Сообщение **Айдар** » 04 апр 2012, 14:40

Вообщем, крестик этот в разных случая появляется

если интересно, подробнее о нем в F1, темы:
"Привязка относительно ранее указанных точек" и "Привязка к ортогональным направлениям"

Сообщение **Bagiration** » 04 апр 2012, 15:34

Это я всё знаю, оказывается... странно, что это никого больше не разражает... В 16-ой версии не было этого противного крестика...

Сообщение **vladimir_a** » 04 апр 2012, 17:17

Bagiration писал(а):Это я всё знаю, оказывается... странно, что это никого больше не разражает... В 16-ой версии не было этого противного крестика...

Я перепривязку делаю...а если на все раздраженно...

Сообщение **beta** » 09 апр 2012, 09:06

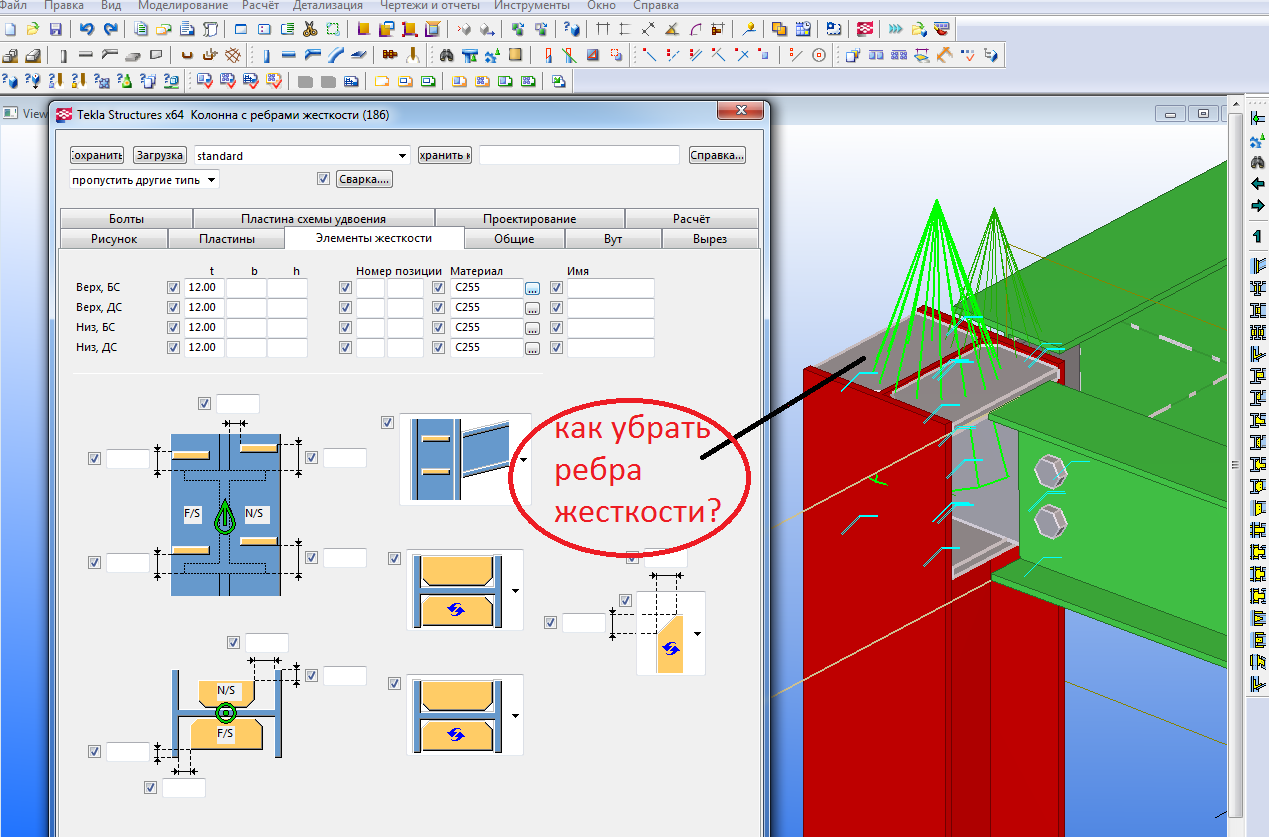

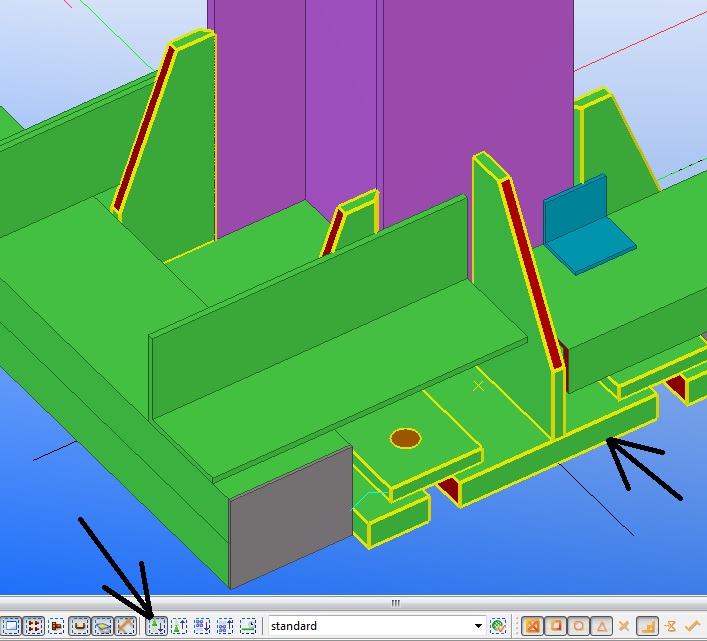

Всем доброго! Подскажите как убрать два дополнительных ребра жесткости из компоненты №186. Рисунок прилагаю.
Спасибо за помощь!

YouTube · Сообщение **CuPo>I<a** » 09 апр 2012, 09:44

поставить 0 в толщине

Сообщение **beta** » 09 апр 2012, 09:46

СПАСИБО!

Сообщение **beta** » 10 апр 2012, 15:02

Всем доброго!
Подскажите пожалуйста как правильно использовать Tekly для разработки документации стадии КМ (желательно пошагово).

Предположение:
Создаем трехмерную модель каркаса здания согласно требуемой геометрии (архитектуры) и подбора профилей несущих элементов.

Разбиваем все компоненты. Для каждого несущего элемента делаем свою сборку (с этим вопросом надо еще мне разобраться).

Создаем чертежи общего вида с маркировкой элементов (до маркировки еще не дошел).

Ведомость элементов (в своем обучении еще не дошел).

Техническая спецификация металла (в своем обучении еще не дошел).

Спасибо за развернутые ответы

Сообщение **beta** » 11 апр 2012, 13:10

Подскажите что за термин "главная деталь" и для чего она нужна?

Сообщение **pdimav** » 11 апр 2012, 13:53

...основная деталь у сборочной единицы! К ней будет все привариваться...то бишь коглда привариваешь что то, то первым делом тыкай на основную деталь (например: ствол у колонны)...

djinn · Сообщение **djinn** » 11 апр 2012, 20:42

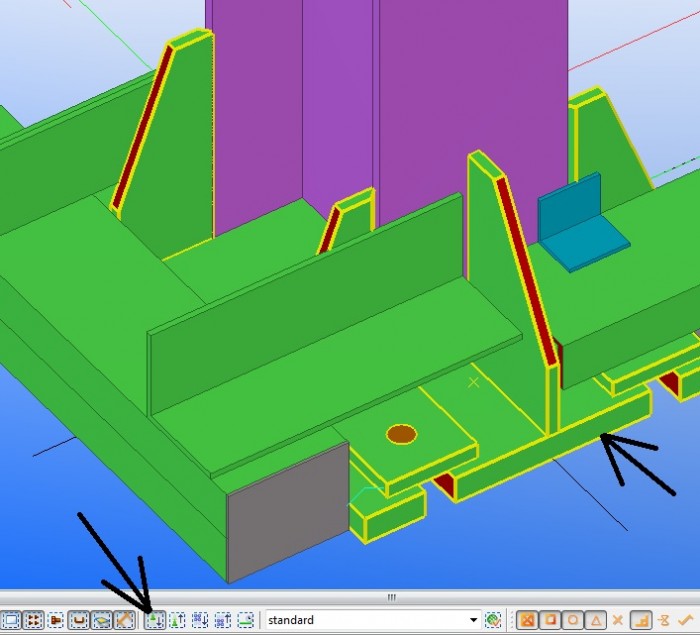

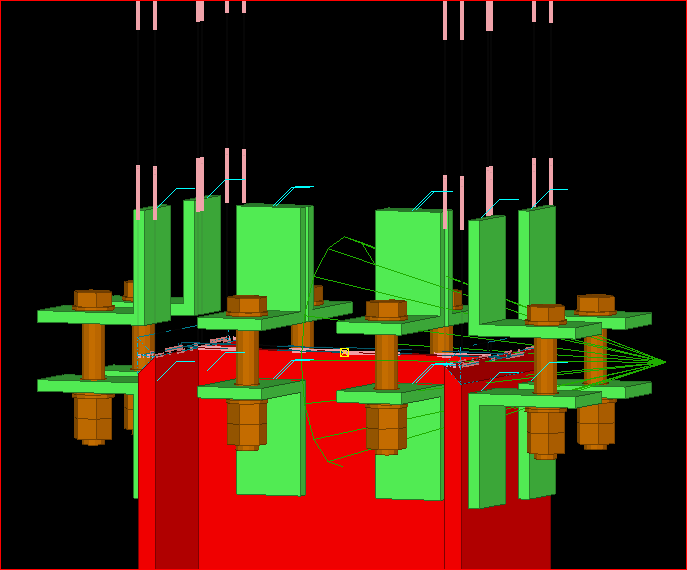

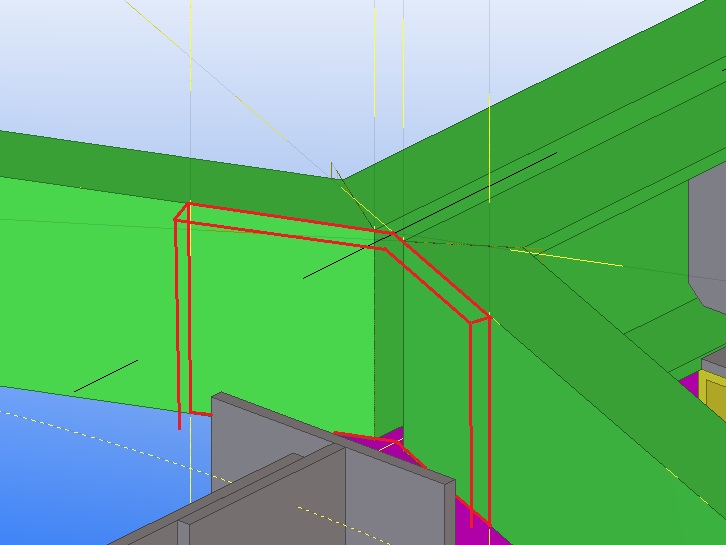

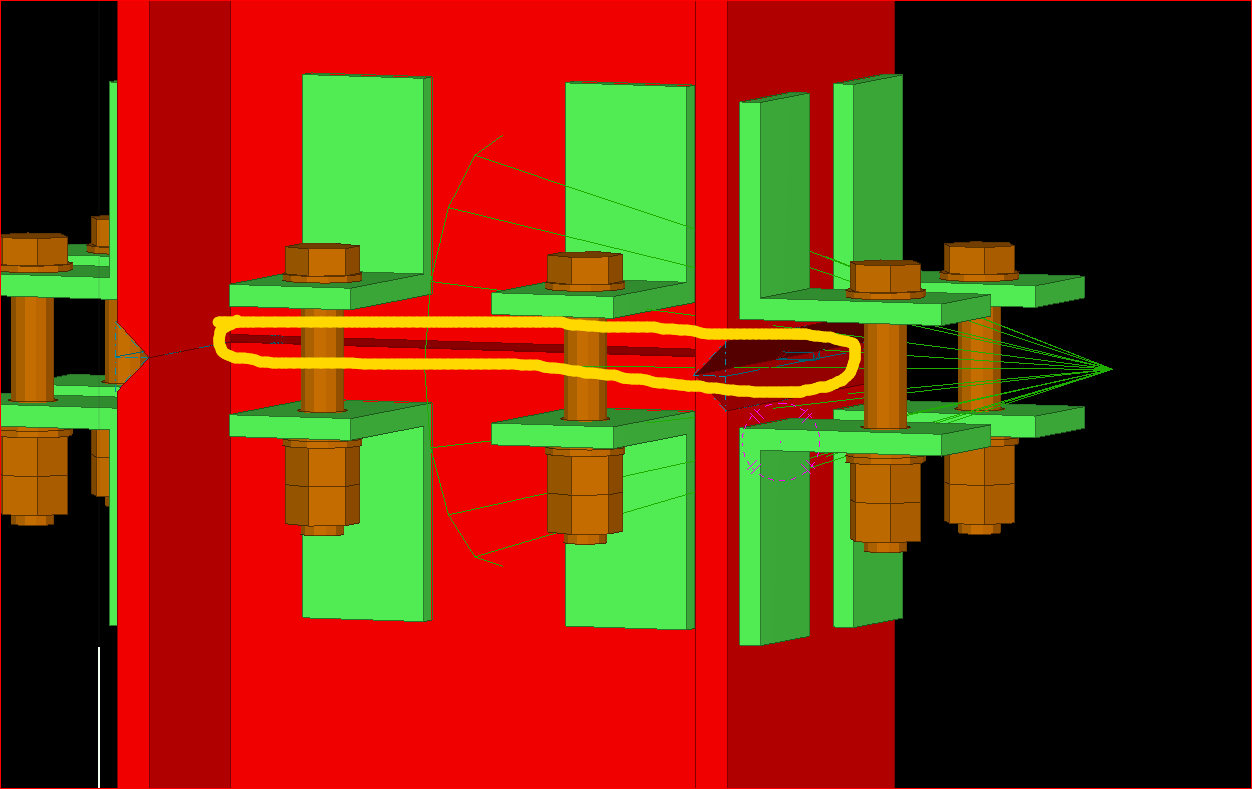

Всем привет, надо создать подобную опорную пластину. В модели с которой взят скрин эти опорные пластины можно выделить только если нажать на то что указано стрелкой, почему так? И как правильно создать такую пластину?

Сообщение **Bagiration** » 12 апр 2012, 08:51

Суда по скрину Вы выделили не одну пластину, а целую группу пластин... Чтобы выбелить одну из пластин, надо выбрать соседний значок справа...

Mil[ky]waY · Сообщение **Mil[ky]waY** » 12 апр 2012, 11:58

Здравствуйте, если мне нужна ферма я ее должен составлять из отдельных профилей или есть некие шаблоны?

Сообщение **vladimir_a** » 12 апр 2012, 12:05

Mil[ky]waY писал(а):Здравствуйте, если мне нужна ферма я ее должен составлять из отдельных профилей или есть некие шаблоны?

Вообще-то да в базовом нет. Какие фермы? Если это фермы по серии 1.460.3-23.98.1, то их можно построив один раз преобразовав в пользовательский компонент использовать в следующих работах

djinn · Сообщение **djinn** » 12 апр 2012, 21:40

Как выполнить полукруглый вырез в пластине?

Сообщение **vladimir_a** » 12 апр 2012, 22:33

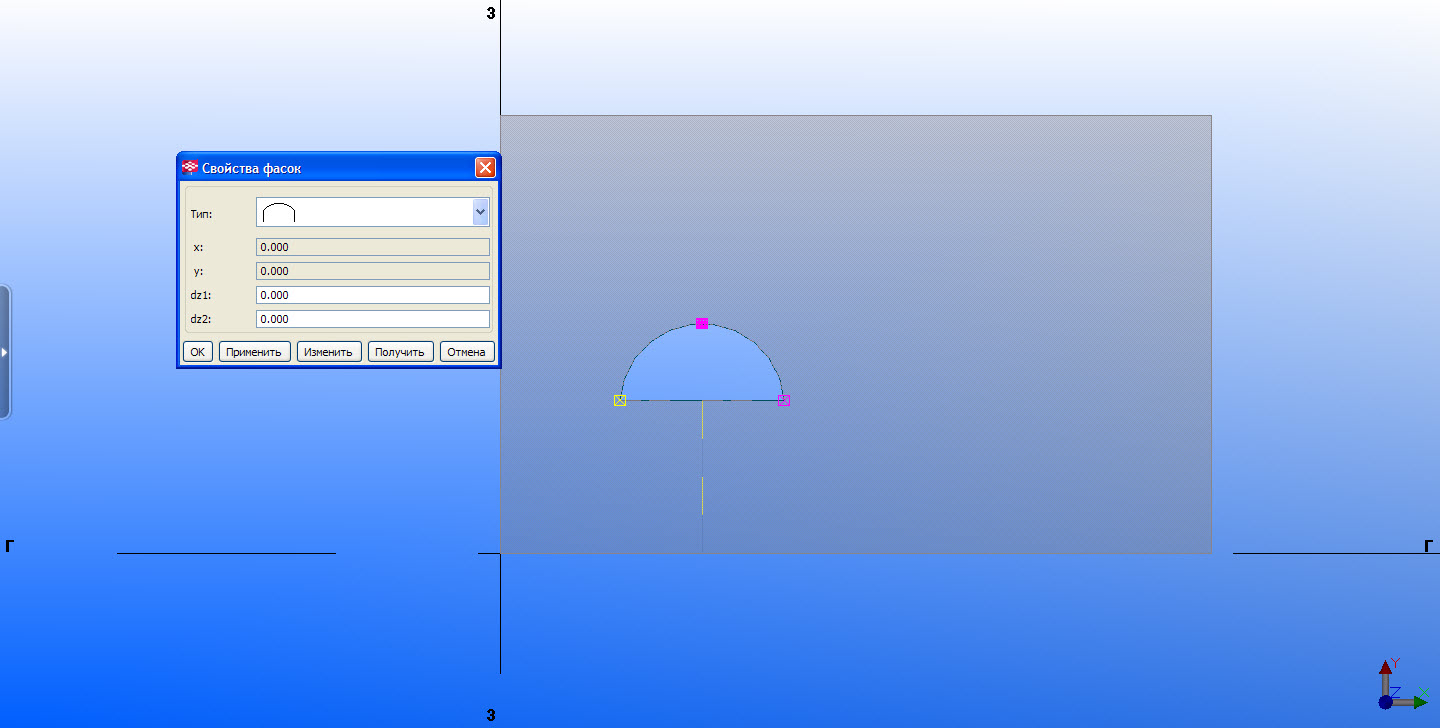

вырез многоугольником. 4 вершины. выделяешь две свойства выбираешь круглую фаску.
другой на скрине

Сообщение **Bagiration** » 13 апр 2012, 07:48

Также можно болтами сделать...

Bagiration писал(а):Также можно болтами сделать...

а скрин можно такого способа?

Сообщение **vladimir_a** » 13 апр 2012, 08:14

dimitriy_popov писал(а):
Bagiration писал(а):Также можно болтами сделать...
а скрин можно такого способа?

+1

Сообщение **Айдар** » 16 апр 2012, 07:45

Mil[ky]waY писал(а):Здравствуйте, если мне нужна ферма я ее должен составлять из отдельных профилей или есть некие шаблоны?

есть хороший стандартный компонент, S78 подходит для многих случаев, в том числе и для более распространенных, "Молодечно"

Bagiration писал(а):Также можно болтами сделать...

в чертежах, все равно будет не правильно: 1. отображаться, 2. метка
так что лучше только обрезать деталь многоугольником

Сообщение **beta** » 16 апр 2012, 10:32

Всем доброго!
Подскажите пж как работает следующий инструмент теклы?
Заранее спасибо!

Сообщение **Айдар** » 16 апр 2012, 11:03

В ф1 компонента все расписано:
выделяй детали, согласно номерам, но после каждого, нажимаешь ролик
так как это макрос, зазор выставляй перед тем как использовать

Сообщение **beta** » 19 апр 2012, 10:19

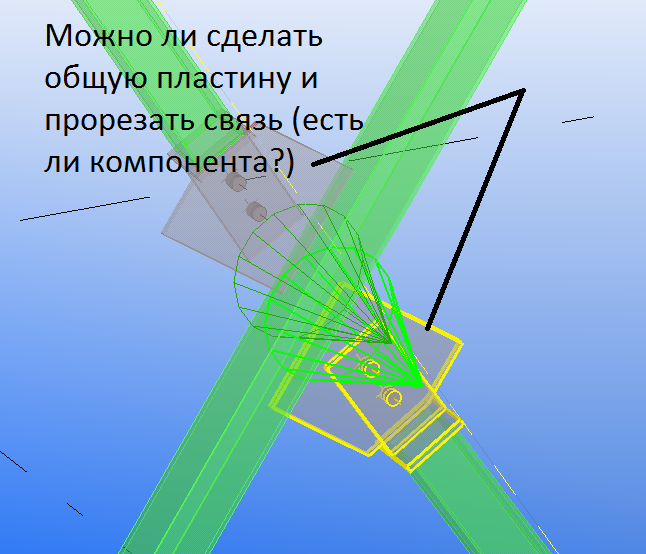

Всем доброго! Подскажите есть ли компоненты для среднего узла связи из трубы с общей пластиной?
Заранее спасибо!

Можно. Как раз этим компонентом и делай просто выделяй неразрезную балку и по очереди остальные.

Сообщение **beta** » 19 апр 2012, 14:32

Дмитрий я использую компоненту 105 и почему то не выходит все испробывал. Можешь подробнее (с рисунками) объяснить как данный узел выполнить.
Заранее спасибо!

beta писал(а):Дмитрий я использую компоненту 105 и почему то не выходит все испробывал. Можешь подробнее (с рисунками) объяснить как данный узел выполнить.
Заранее спасибо!

Используй компонент номер 20.
Выделяй цельную часть трубы потом пооче5реди 2 другие потом пробел.

Андрей К

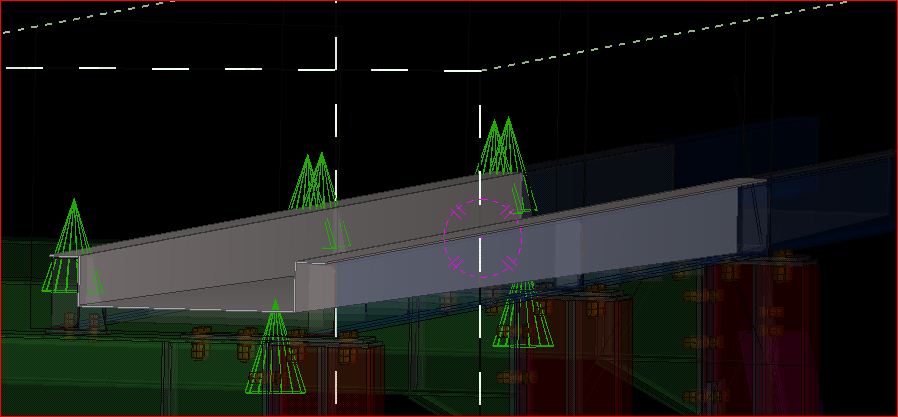

Подскажите, TS режет по линии только в одной плоскости (перпендикулярно сетке) раньше такого небыло перепробовал всё ...

Андрей К писал(а):Подскажите, TS режет по линии только в одной плоскости (перпендикулярно сетке) раньше такого небыло перепробовал всё ...

: 1.png (10.92 КБ) 43458 просмотров

Перпендикулярно текущей плоскости вида. Чтобы резать сбоку переключись в нужный вид и сделай из него рабочую плоскость.
Нажми указанную плоскость нажми на любой вид перпендикулярно к которому будешь резать.
p.s. Перед этим не забудь отменить другие инструменты.

Андрей К

Так я всегда и делал не помогает может глюк какой?

Андрей К писал(а):Так я всегда и делал не помогает может глюк какой?

Всегда надо было переключаться. Без переключений можно работать только в редакторе компонентов.
Других вариантов нет. Ты просто не выбрал нужный вид. Скорее всего забыл ткнуть на нужное окно. Оно должно подсветиться по кругу красным.

Господа, выложил бы кто пару-тройку роликов по созданию пользовательских компонентов. Самообразование идет со скрипом. Заранее спасибо.

Алексей писал(а):Господа, выложил бы кто пару-тройку роликов по созданию пользовательских компонентов. Самообразование идет со скрипом. Заранее спасибо.

Учел. Начал делать.

Алексей Черепанов

Алексей писал(а):Господа, выложил бы кто пару-тройку роликов по созданию пользовательских компонентов. Самообразование идет со скрипом. Заранее спасибо.

Смотри сюда:
http://www.youtube.com/watch?v=iItorXe0Twc
там есть еще 2я и 3я часть

Алексей Черепанов писал(а):
Алексей писал(а):Господа, выложил бы кто пару-тройку роликов по созданию пользовательских компонентов. Самообразование идет со скрипом. Заранее спасибо.
Смотри сюда:
http://www.youtube.com/watch?v=iItorXe0Twc
там есть еще 2я и 3я часть

Спасибо, Алексей. Уже их смотрел. Здесь рассматривается только один вид пользовательского компонента. С его созданием вопросов и не возникало.

Сообщение **Stanislav** » 20 июн 2012, 09:14

Встретил такую неприятность.
Делаю узел. Делаю двустороннюю фаску в стенке балки. Все идет хорошо.

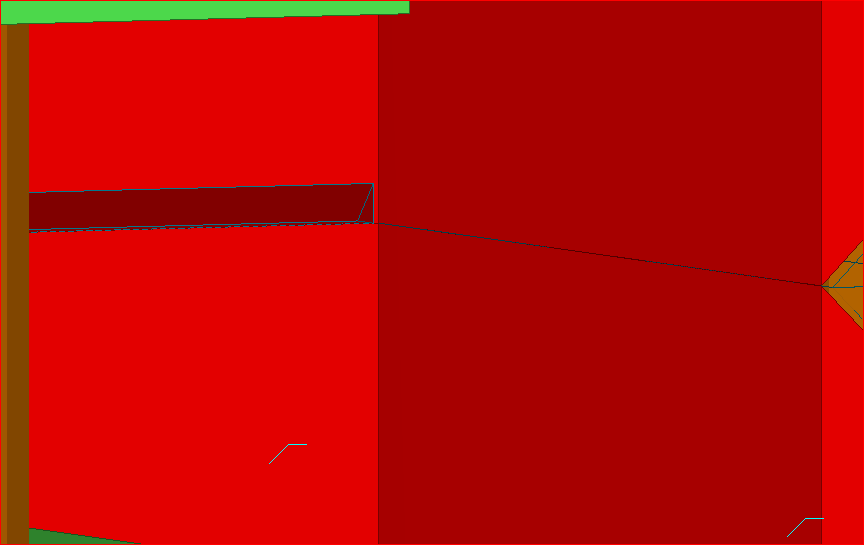

Затем применяю компонент к остальным балкам. Получается такое. Причем, не на всех. С половиной проблем нет, а несколько штук вырождаются.

: 222.PNG (31.64 КБ) 42398 просмотров

Я так понял причина - пересечение вырезов. Причем если 2 пересечения - вырождается. Одно - все хорошо. Победил таким способом, но уж очень корявым, на мой взгляд.

Что я делаю не так?

Тут все понятно с первого взгляда.
Причина в отрезании антителом.
У тебя граница отреза антитела лежит на грани одного из объекта и он не понимает резать ее бесконечно тонким слоем и оставить бесконечно тонкую стенку... короче из за этого объект вырождается.
Исправить просто - перенеси границы антитела немного дальше от грани тела от которого отрезаешь.

Сообщение **Stanislav** » 20 июн 2012, 12:03

Да, все получилось. Спасибо большое. Странно что я только сейчас с этим столкнулся. До этого всегда резал по краю - проблем не знал) Спасибо.

Сообщение **bdv06** » 08 июл 2012, 12:39

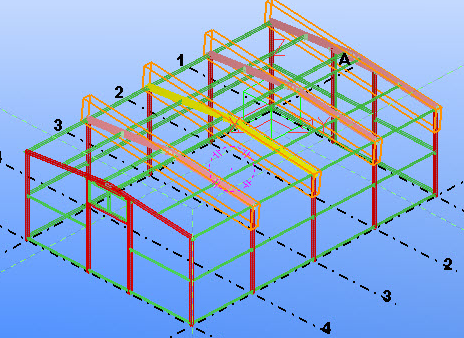

Всем привет! Чтобы не засорять форум, задам вопрос в этой ветке. Создал рабочую плоскость (Set Work plane to part top) для моделирования прогонов и связей в уровне наклонной балки и новый вид вид на ее основе "TRUE PLAN; ROFF BRACING" (View > Create view > To workplane). Далее вспомогательные точки в плоскости вида по одной из осей. Как перенести (скопировать?) вспомогательные точки на новый вид, для более удобного построения связей и прогонов в плоскости ската кровли? Почему они не отображаются в новом виде автоматически?

Сообщение **Stanislav** » 10 июл 2012, 13:55

bdv06, если я правильно понял, возможно надо включить в новом виде Отображать - Точки.

Чертил водосточный желоб. Он под уклоном.

Создал пластины и с помощью "прикрепить деталь" создал его одной деталью (так как еще не известно, как будут его изготавливать). Теперь вес нетто и брутто отличается в 30 раз. Я так понял, Текла считает брутто полностью объем металла. В спецификации вес брутто не устраивает. Вопрос: "Как создать это по другому одной деталью или как схитрить с весом?" Спасибо)

Сообщение **vladimir_a** » 10 июл 2012, 15:15

я б такую штуку сварил из трех деталей: 2 гнутика и лист

Сообщение **bdv06** » 10 июл 2012, 18:23

Stanislav, Спасибо!

Сообщение **Stanislav** » 10 июл 2012, 19:31

vla писал(а):я б такую штуку сварил из трех деталей: 2 гнутика и лист

Технологи попросили одной деталью сделать, а они потом сами решат) Вот я чисто технически не могу смоделировать в Текле, что б была 1 деталь и вес считался адекватно. В спецификацию включается вес брутто. Спецификацию править нежелательно.

bdv06 писал(а):Stanislav, Спасибо!

Пожалуйста.

Кто сейчас на конференции
