Преднастройки создания чертежей Tekla Stuctures

В данном разделе Вы можете задавать любые вопросы пред настройки создания чертежей Tekla Stuctures. Специалисты сайта http://TopEngineer.ru/ постараются ответить на все Ваши вопросы. Рекомендуем подробно описывать свою проблему и подкреплять вопрос изображением.

Сообщение **ZMK** » 06 дек 2011, 05:59

Добрый день, интересует переменная которая отвечает за вид детали из чертежей детали (W) и вставляет его в сборочный (А). Спасибо!

ZMK писал(а):Добрый день, интересует переменная которая отвечает за вид детали из чертежей детали (W) и вставляет его в сборочный (А). Спасибо!

Настройка вида отдельной детали и настройки отображения ее в чертеже сборки это разные серии переменных. Что именно нужно в итоге видеть и в чем проблема? Желательно скрин того что есть и пояснение что не так.

Сообщение **ZMK** » 06 дек 2011, 18:01

wildomen писал(а):
ZMK писал(а):Добрый день, интересует переменная которая отвечает за вид детали из чертежей детали (W) и вставляет его в сборочный (А). Спасибо!
Настройка вида отдельной детали и настройки отображения ее в чертеже сборки это разные серии переменных. Что именно нужно в итоге видеть и в чем проблема? Желательно скрин того что есть и пояснение что не так.

Разумеется настройка отображения детали на чертеже сборки.
Когда одна и та же деталь имеется в разных чертежах сборок, и чтобы ее каждый раз не "править" в сборочных чертежах, "поправить" в чертеже детали, а там оформление детали автоматом отобразится на всех сборочных чертежах.Вот..

Сообщение **GunGameStar** » 06 дек 2011, 19:39

здравствуте...видел ваши доработки в TS, а именно связанные с оформление чертежей, добавлением гостовских профилей, различных спецификаций...вопрос: это бесплатные или же платные дополнения?

Сообщение **Айдар** » 06 дек 2011, 22:47

ZMK писал(а):Добрый день, интересует переменная которая отвечает за вид детали из чертежей детали (W) и вставляет его в сборочный (А). Спасибо!

Если я правильно Вас понял, идеальным вариантом будет сначала отредактировать чертежи деталей, а потом их связывать в чертежах сборок, при этом сохранится их свойство обновляться

Сообщение **Айдар** » 06 дек 2011, 22:48

Что касается, деталей на сборках… по моему на сегодняшний день нужно стремится вводить в производство систему где чертежи деталей и сборок по отдельности, а их изготовление регулируется технологическими и заготовительными картами

Сообщение **ZMK** » 07 дек 2011, 05:40

Айдар писал(а):Что касается, деталей на сборках… по моему на сегодняшний день нужно стремится вводить в производство систему где чертежи деталей и сборок по отдельности, а их изготовление регулируется технологическими и заготовительными картами

Это в ленивом производстве, в плавном, тягучем, когда сделал объект не спеша, сначала детальки выдал, потом сборки. Да хороший принцип но к сожалению не в моем случае. Все объекты поделены на захватки, у каждой свой срок по КМД, по изготовлению, по монтажу. Сделал колонну выдал, сделал балку выдал. Марок милиард но ... "так надо".

Сообщение **ZMK** » 07 дек 2011, 05:41

GunGameStar писал(а):здравствуте...видел ваши доработки в TS, а именно связанные с оформление чертежей, добавлением гостовских профилей, различных спецификаций...вопрос: это бесплатные или же платные дополнения?

ответ на Ваш вопрос тут viewtopic.php?f=16&p=38#p38

ZMK писал(а):
Айдар писал(а):Что касается, деталей на сборках… по моему на сегодняшний день нужно стремится вводить в производство систему где чертежи деталей и сборок по отдельности, а их изготовление регулируется технологическими и заготовительными картами
Это в ленивом производстве, в плавном, тягучем, когда сделал объект не спеша, сначала детальки выдал, потом сборки. Да хороший принцип но к сожалению не в моем случае. Все объекты поделены на захватки, у каждой свой срок по КМД, по изготовлению, по монтажу. Сделал колонну выдал, сделал балку выдал. Марок милиард но ... "так надо".

Мы создаем чертежи отдельных деталей на отдельных листах не для того чтобы их выдавать . А для того чтобы на чертежах Сборок повторяющиеся детали заново не образмеривать, а брать дубль с чертежа отдельной детали и вставлять в чертеж сборки автоматом.

Сообщение **vladimir_a** » 08 дек 2011, 07:07

wildomen писал(а): Мы создаем чертежи отдельных деталей на отдельных листах не для того чтобы их выдавать . А для того чтобы на чертежах Сборок повторяющиеся детали заново не образмеривать, а брать дубль с чертежа отдельной детали и вставлять в чертеж сборки автоматом.

а как вы это делаете? при открытом чертеже сборки из списка чертежей связать виды чертежа?

Сообщение **ZMK** » 09 дек 2011, 12:27

vla писал(а):
wildomen писал(а): Мы создаем чертежи отдельных деталей на отдельных листах не для того чтобы их выдавать . А для того чтобы на чертежах Сборок повторяющиеся детали заново не образмеривать, а брать дубль с чертежа отдельной детали и вставлять в чертеж сборки автоматом.
а как вы это делаете? при открытом чертеже сборки из списка чертежей связать виды чертежа?

типа того, сначала чертежи деталей обработали. Но связь происходит автоматом.
А какая именно настройка это я так и не понял ^^.

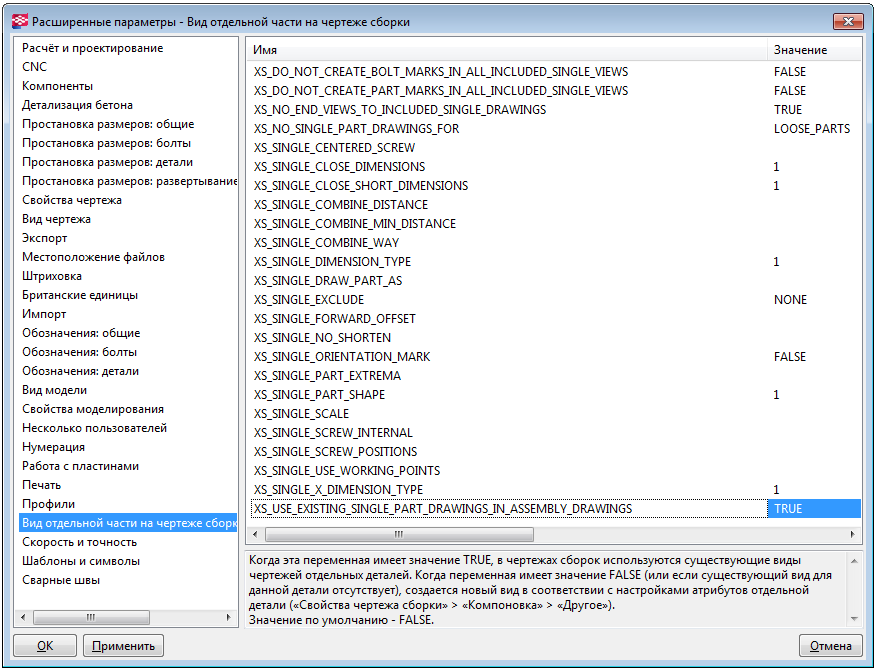

XS_USE_EXISTING_SINGLE_PART_DRAWINGS_IN_ASSEMBLY_DRAWINGS
Категория
Вид отдельной детали на чертеже сборки

Можно указать, следует ли создавать на чертежах сборок новые виды или использовать виды из существующих чертежей отдельных деталей. При значении TRUE на чертежах сборок будут использоваться виды из существующих чертежей отдельных деталей. При значении FALSE или при отсутствии существующего чертежа отдельной детали для данной детали создается новый вид в соответствии со значением параметра Атрибуты отдельной детали (Свойства чертежа сборки > Компоновка > Другое). Значение по умолчанию — FALSE.

Сообщение **vladimir_a** » 09 дек 2011, 20:00

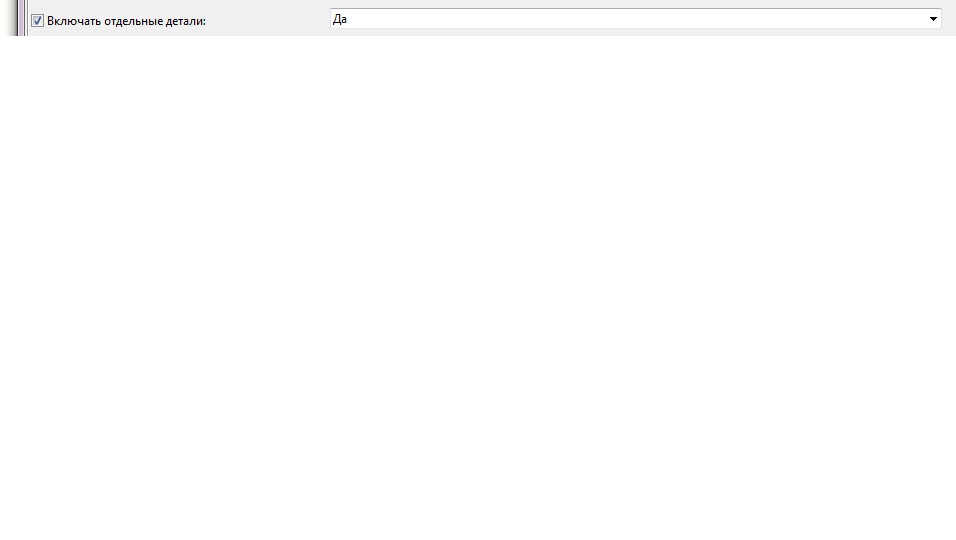

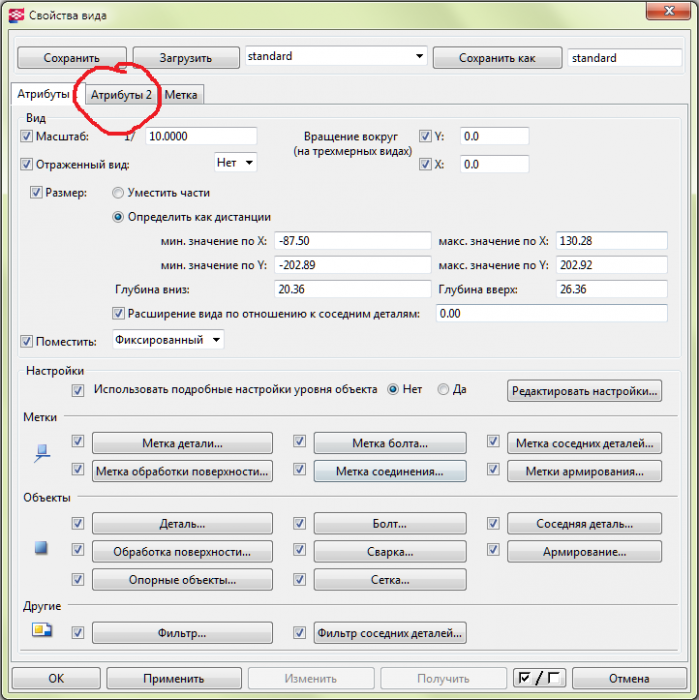

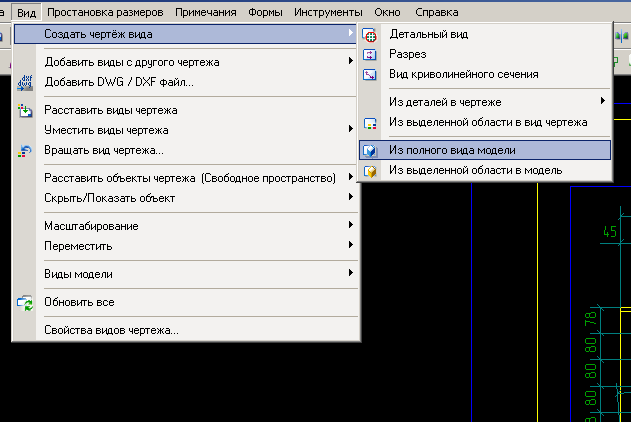

теперь понятно надо сделать так в компановке листа на вкладке прочее

Сообщение **vladimir_a** » 09 дек 2011, 20:14

Вот увидел на одном из ваших скринов положение сборки на плане. Вопрос собственно, как это настроить и воплотить в жизнь?
Еще вопрос: можно ли в файле сборочного чертежа вставлять листы:2, 3 и т.д.

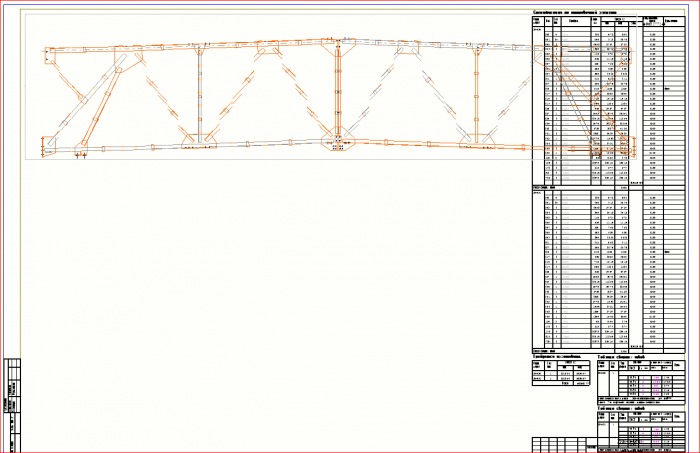

Положение сборки на плане реализовано стандартными возможностями Tekla Structeures.
Так при создании собственных компоновок для чертежа, в предлагаемых таблицах есть системная “компоновочный план”. Он ссылается на любой чертеж. В нашей среде это G4. На нем располагается вид сверху на нужной отметке или на полную высоту объекта. На чертеже сборки этот вид по сути будет отображаться с фильтром по номеру сборки.
При создании чертежа с которого будет браться компоновочный план следует учесть следующие рекомендации.
1. План желательно размещать на формате А0
2. На плане не отображать номера сборок или другую информацию о свойствах.
3. Не отображать болтовые соединения. Их все равно не будет видно при таком масштабе.
4. Сетку делать не штрихпунктирном, а точками. Иначе, линии штрихпунктирна будут превращаться не прерывистую линию.
5. Отображать детали линией.

Еще вопрос: можно ли в файле сборочного чертежа вставлять листы:2, 3 и т.д.
Этот вопрос я немного не понял. Что именно имеется ввиду?

Сообщение **vladimir_a** » 11 дек 2011, 12:34

wildomen писал(а): Еще вопрос: можно ли в файле сборочного чертежа вставлять листы:2, 3 и т.д.
Этот вопрос я немного не понял. Что именно имеется ввиду?

Допустим чертеж ф. А1 много деталей, не умещаются. Требуется второй чертеж.(В адвансе я просто добавлял второй формат в этом чертеже и дет. которые не влезали- туда. Как лучше сделать это в текле?
и еще: нумерацию чертежей как- в ручную?

Практика показывает что на чертеж А1 можно уместить сборку порядка 50 деталей. Такие сборки крайне редки даже в уникальных проектах. Если чертеж не помещается при меньшем количестве деталей, значит надо более детально поработать с масштабами. Если чертеж все же не помещается на 1 листе, то есть несколько выходов.
1. Чертежи сборки давать на одном листе, а чертежи отдельных деталей на отдельных листах.
2. Если чертежи отдельных деталей нужны на одном чертеже, а не на нескольких тогда, объединить их на один мульти чертеж.
3. Можно сделать любое количество чертежей общего вида, чертежей отдельных деталей и чертежей сборочных. Потом достаточно выделить требуемые чертежи и создать мульти чертеж из выбранных. Нужное количество чертежей создастся само.
4. Самый простой вариант, это создать лист с кратным форматом. Допустим не А1 а 2*А1. Он будет длиннее, но это не страшно. Принтеры могут печатать достаточно длинные чертежи. Лично пробовал печатать чертеж длинной 3800мм. На моем принтере сделать чертеж длиннее 3,8м не получилось. (Это был чертеж общего вида объемной фермы) Очень сложно себе представить, чертеж столь сложной сборки, чтобы она не поместилась на А1
Было бы не плохо взглянуть на сам чертеж. Возможно получится его упросить.
По нумерации чертежей выход простой. Мы используем дополнительные свойства чертежа. В него руками проставляется необходимый номер листа. Это достаточно просто и быстро.

Сообщение **vladimir_a** » 11 дек 2011, 14:58

wildomen писал(а): Было бы не плохо взглянуть на сам чертеж. Возможно получится его упросить.

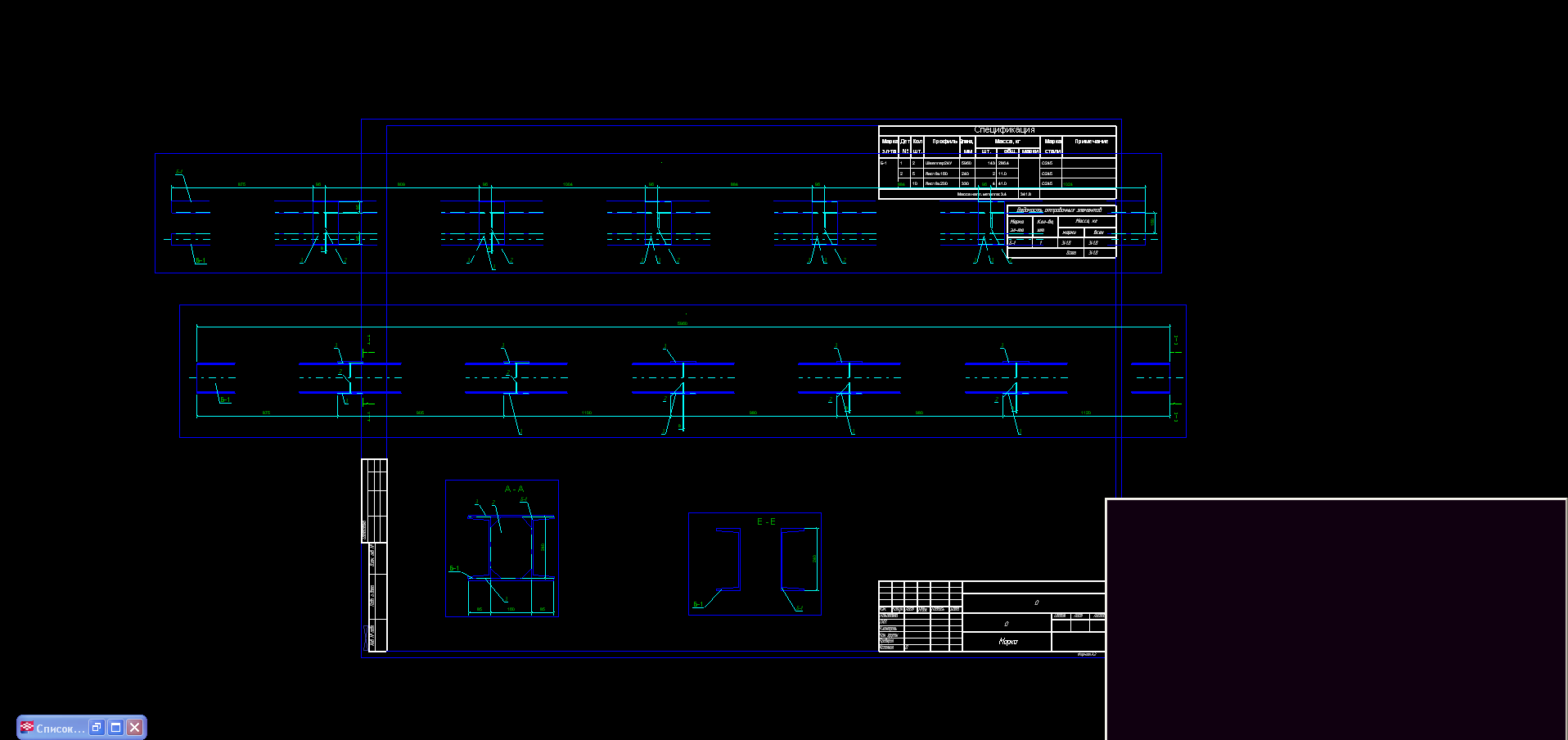

Чертеж в формате .dwg
Масштаб деталей меньше чем есть не желателен.
4 часть архива в следующем сообщении

Сообщение **vladimir_a** » 11 дек 2011, 15:06

4 часть

Сообщение **vladimir_a** » 11 дек 2011, 22:24

Как сделать чтобы в спецификации деталей у пластин отражался вес брутто?Особенно это касается многоугольных пластин.
Разобрался. Надо в атрибутах выставить WEIGHT_GROSS

Весс бутто и вес нетто это разные переменные.
Соответственно исправь таблицу. Добавь условие в формулу.

c6wade · Сообщение **c6wade** » 16 апр 2012, 19:07

как изменить систему единиц мм/дюймы?

Сообщение **Айдар** » 17 апр 2012, 08:26

Инструменты Параметры Параметры: Размеры чертежа, Еденицы и десятичные разряды

Horvat088 · Сообщение **Horvat088** » 29 июн 2012, 11:29

Здравствуйте!

А как сделать так, чтобы:
- шрифт был по ГОСТу всегда и везде. Один раз его "намертво" поставить и всё, больше не возвращаться к этому?;
- где поменять начинку метки.(чтобы было не 2PL6*80,а хотя бы Поз.2 (в идеале конечно в кружочке)).

P.S. Если имеет значение то Tekla v.16

Сообщение **Айдар** » 30 июн 2012, 10:17

Horvat088 писал(а):Здравствуйте!

А как сделать так, чтобы:
- шрифт был по ГОСТу всегда и везде. Один раз его "намертво" поставить и всё, больше не возвращаться к этому?;
- где поменять начинку метки.(чтобы было не 2PL6*80,а хотя бы Поз.2 (в идеале конечно в кружочке)).

-шрифты перенастраиваешь в окнах свойств и сохраняешь в "standard", файлы "standard" закинь в среду
-посмотри в F1 "Изменение меток видов"

Александр

Здравствуйте.

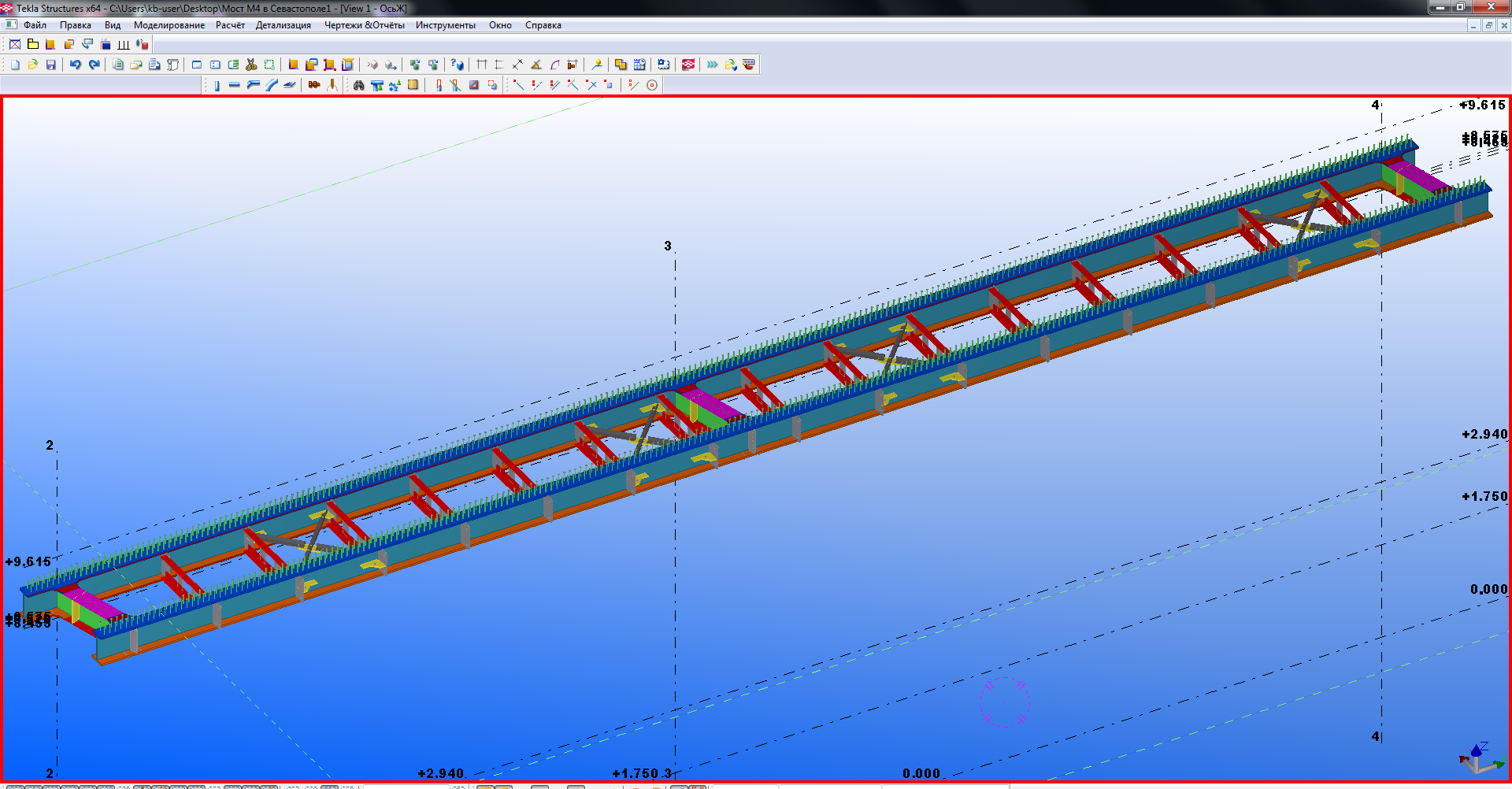

Возникла проблема создания чертежа пролетного строения моста.

Емеется 25 метровое пролетное строение. По верху балок приварены анкера. по 500 штук на балку. Того 1000 штук на пролетное строение. При создании чертежа сборки Все зависает и чертеж создается часов 12 (компьютер не слабый). После он открывется еще столько же. Тоесть нет возможности его оформить. Так как все виснет... Если отварить анкера от сборки, чертеж создается нормально, но это не выход. Анкера должны быть в сборке.
Кто, что знает? Как можно выйти из подобной проблемы?
Анкера приваривал и сваркой, и добавлял в сборку как второстипенные детали, и пробывал создать анкер отдельной сборкой, а потом добавить сборки анкера в сборку пролетного строения. Но не помогло. Чертеж все равно не раюбочий... Невозможно ни открыть, ни поменять в нем что-то...

Сообщение **vladimir_a** » 06 июл 2012, 09:38

попробуй фильтры чтоли

Тормозит таблицы в компоновке.
1.Отключи компоновку на нулевую.
2. Отключи создание всех типов размеров (полностью все отключить нельзя)
3. Принудительно отключи создание вех видов. Оставь только один.
4. Отключи простановку меток главных и второстепенных деталей.
5. Отображай детали линиями (символ)
6. Отключи отображение метизов.

Должно помочь

Таран Д. А. писал(а):Тормозит таблицы в компоновке.
1.Отключи компоновку на нулевую.
2. Отключи создание всех типов размеров (полностью все отключить нельзя)
3. Принудительно отключи создание вех видов. Оставь только один.
4. Отключи простановку меток главных и второстепенных деталей.
5. Отображай детали линиями (символ)
6. Отключи отображение метизов.

Должно помочь

А что потом? Далее опять приводить настройки чертежа сборки (видов, деталей) для "полноценного" отображения сборки на чертеже?
И вновь "тормоза".

Александр писал(а):Здравствуйте.
Возникла проблема создания чертежа пролетного строения моста.

Александр, если возможно модельку этой сборки выложи.

dimitriy_popov писал(а):
Таран Д. А. писал(а):Тормозит таблицы в компоновке.
1.Отключи компоновку на нулевую.
2. Отключи создание всех типов размеров (полностью все отключить нельзя)
3. Принудительно отключи создание вех видов. Оставь только один.
4. Отключи простановку меток главных и второстепенных деталей.
5. Отображай детали линиями (символ)
6. Отключи отображение метизов.

Должно помочь
А что потом? Далее опять приводить настройки чертежа сборки (видов, деталей) для "полноценного" отображения сборки на чертеже?
И вновь "тормоза".
Александр писал(а):Здравствуйте.
Возникла проблема создания чертежа пролетного строения моста.
Александр, если возможно модельку этой сборки выложи.

Да именно так и надо делать. Соответственно искать гле начинается глюк. после этого можно будет искать методы решения проблемы.

Сообщение **Alex** » 06 июл 2012, 11:41

Еще могу добавить:
viewtopic.php?f=18&t=53&p=233&hilit=%D1 ... D1%8C#p233
а также
XS_DO_NOT_CHECK_DIMENSION_POINTS=TRUE
XS_INTELLIGENCE_MAX_PART_COUNT=10
XS_INTELLIGENCE_MAX_PLANE_COUNT=100
XS_INTELLIGENCE_MAX_RULE_COUNT=5
Ну когда работаете с чертежами закройте лишние 3Д виды, оставьте один.
Попробуйте добавить анкера в сборку не через сварку.

Сообщение **teandrey89** » 11 июл 2012, 22:13

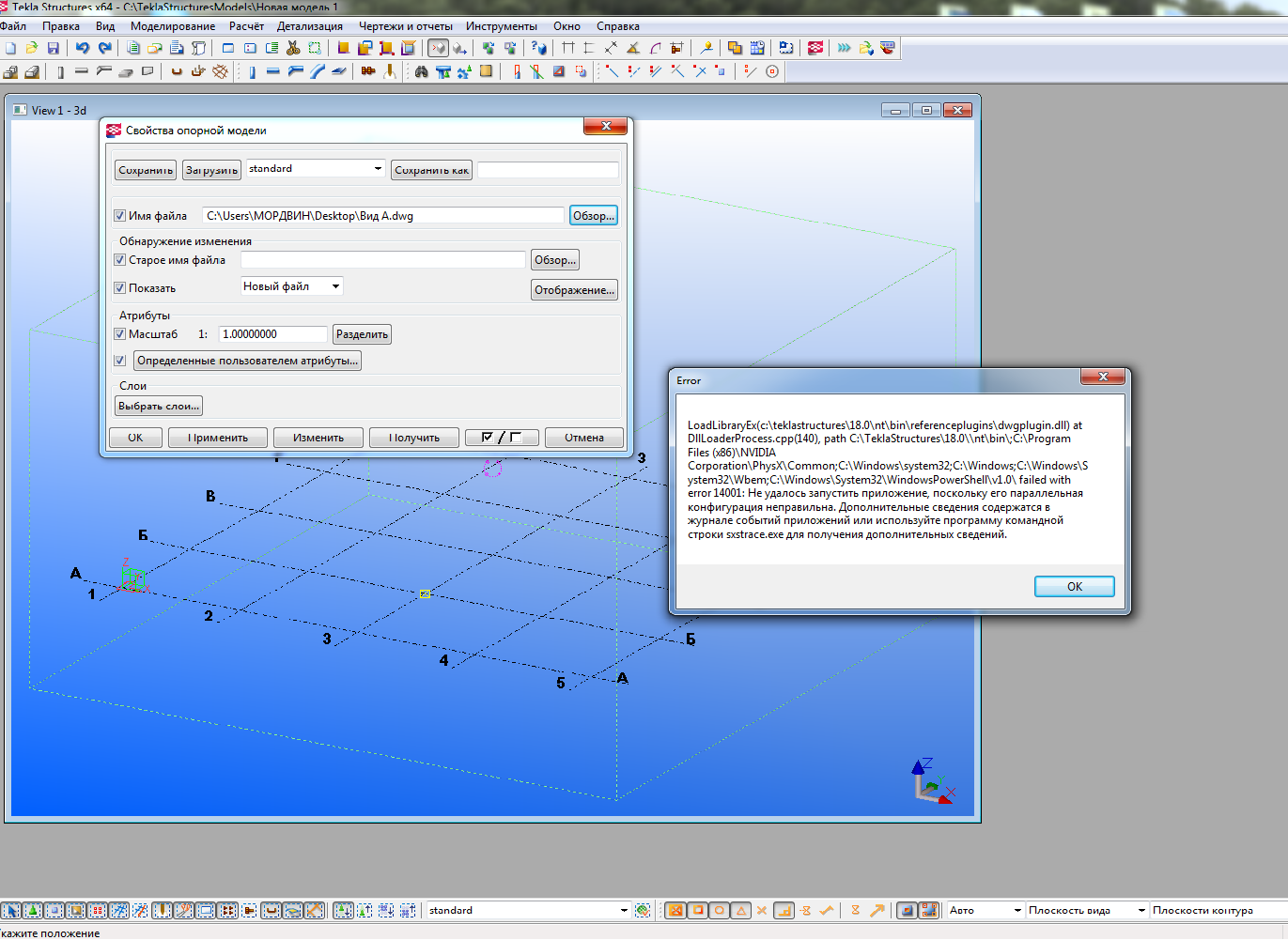

Ребят помогите разобраться, вставляю опорную модель DWG в Tekla Stuctures 18 , а он мне ошибочку....

ManakovMV · Сообщение **ManakovMV** » 15 июл 2012, 20:28

Таран Д. А. писал(а):Практика показывает что на чертеж А1 можно уместить сборку порядка 50 деталей. Такие сборки крайне редки даже в уникальных проектах. Если чертеж не помещается при меньшем количестве деталей, значит надо более детально поработать с масштабами. Если чертеж все же не помещается на 1 листе, то есть несколько выходов.
1. Чертежи сборки давать на одном листе, а чертежи отдельных деталей на отдельных листах.
2. Если чертежи отдельных деталей нужны на одном чертеже, а не на нескольких тогда, объединить их на один мульти чертеж.

Т.е. создать несколько чертежей одной сборки нельзя?
Пробовал сделать по справке с помощью свойств чертежа - не получается... или я чего то не допонимаю..?

Создай хоть 1000 мультичертежей чертежей с одного чертежа сборки

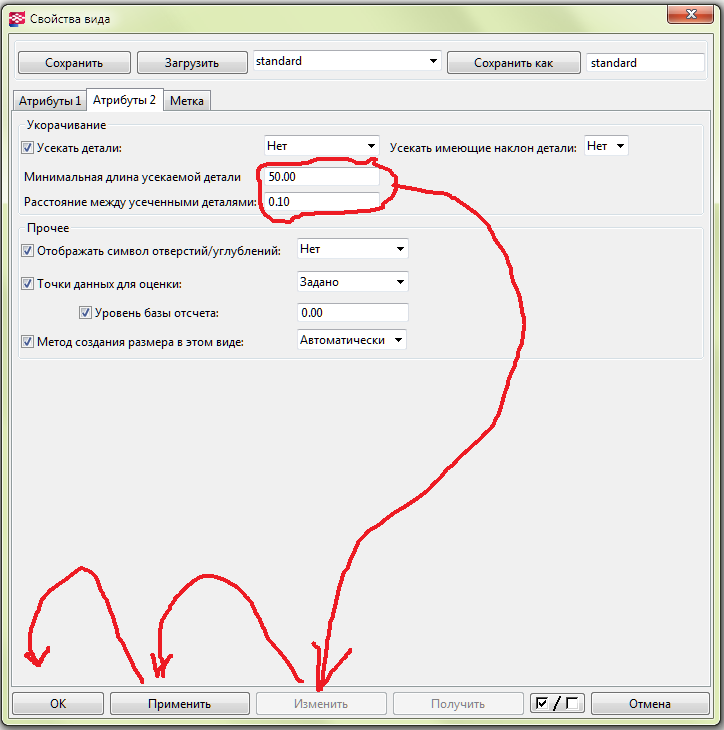

ManakovMV · Сообщение **ManakovMV** » 16 июл 2012, 11:01

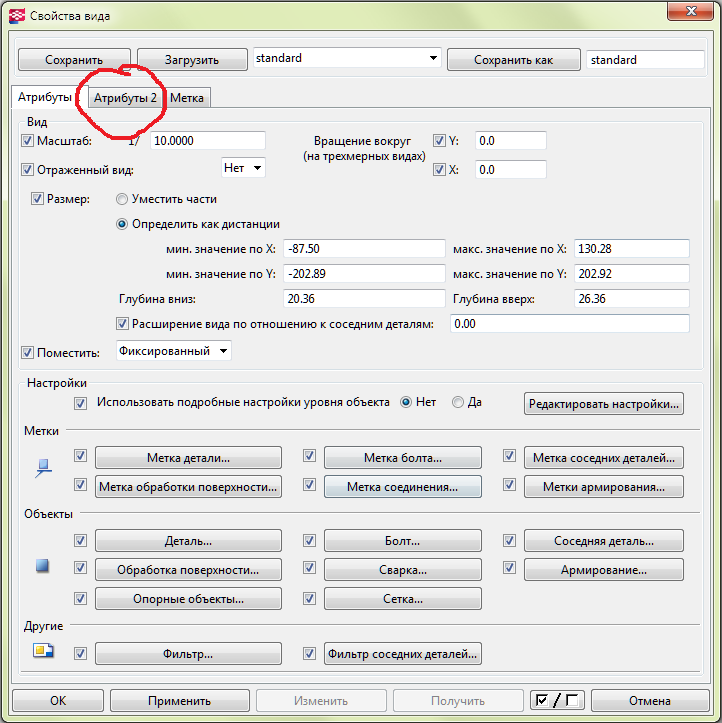

У меня в комплексном чертеже на видах деталей появляется надпись типа "No 76. Marked 97"

Как от нее избавиться? Свойства вида даже не открываются.

Сообщение **vladimir_a** » 16 июл 2012, 11:43

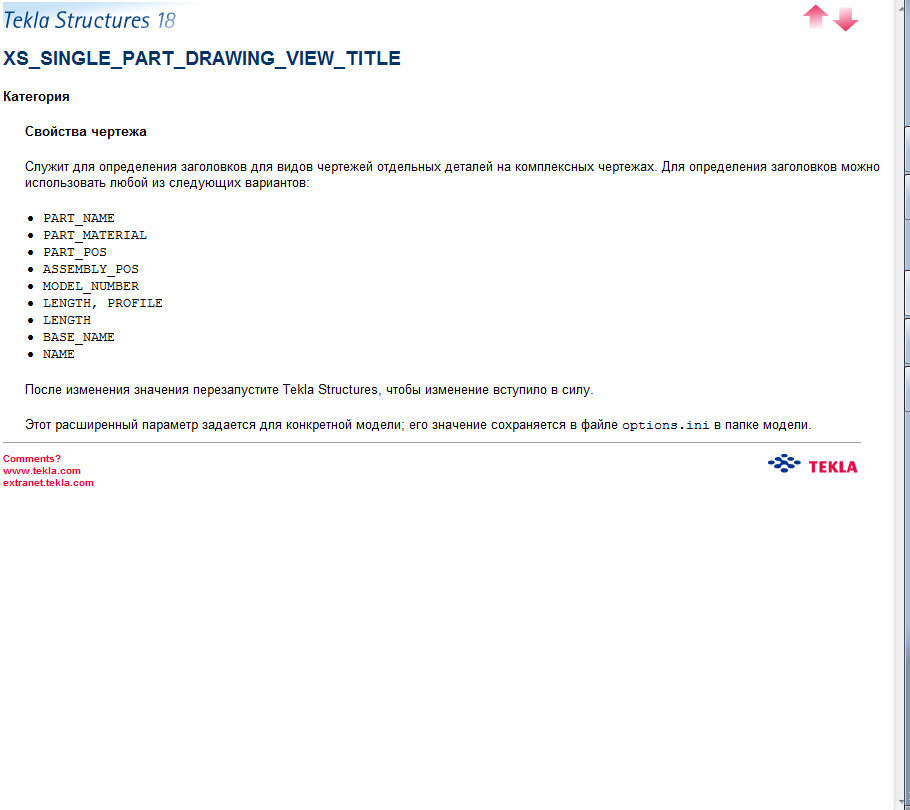

Вот из справки

ManakovMV · Сообщение **ManakovMV** » 16 июл 2012, 11:49

vla писал(а):Вот из справки

О как! Спасибо большое!

Сообщение **ZMK** » 16 июл 2012, 13:16

Работа ТС18 в чертежах стала затруднительна, все тормозит подвисает, у кого такие же проблемы?

Сообщение **vladimir_a** » 16 июл 2012, 13:18

ZMK писал(а):Работа ТС18 в чертежах стала затруднительна, все тормозит подвисает, у кого такие же проблемы?

+1. На сборках с числом деталей более 20 виды деталей перетаскиваются с рывками. на небольших все ок.) При клонировании сборок со связанными чертежами деталей процесс замирает надолго)

Сообщение **ZMK** » 17 июл 2012, 04:06

vla писал(а):
ZMK писал(а):Работа ТС18 в чертежах стала затруднительна, все тормозит подвисает, у кого такие же проблемы?
+1. На сборках с числом деталей более 20 виды деталей перетаскиваются с рывками. на небольших все ок.) При клонировании сборок со связанными чертежами деталей процесс замирает надолго)

А клонирование все таки работает??))
пробовали повернуть вид на градус какойнить? попробуйте

у Вас сп1 стоит?

Сообщение **vladimir_a** » 17 июл 2012, 08:41

ZMK писал(а): А клонирование все таки работает??))
пробовали повернуть вид на градус какойнить? попробуйте
у Вас сп1 стоит?

да сп 1 стоит вид повернул клонирование работает( без деталей)
ЗЫ. Есть подозрения что сварка глючит

Сообщение **Айдар** » 17 июл 2012, 22:00

ZMK писал(а):Работа ТС18 в чертежах стала затруднительна, все тормозит подвисает, у кого такие же проблемы?

К сожалению это стабильное дело на свежих версиях, отмечу на сегодняшний день без замеченных проблем работают 16сп3, 17сп5. остается надеяться что паки не будут увеличивается пропорционально

Сообщение **ZMK** » 08 авг 2012, 07:43

Айдар писал(а):
ZMK писал(а):Работа ТС18 в чертежах стала затруднительна, все тормозит подвисает, у кого такие же проблемы?
К сожалению это стабильное дело на свежих версиях, отмечу на сегодняшний день без замеченных проблем работают 16сп3, 17сп5. остается надеяться что паки не будут увеличивается пропорционально

уже буржую жалуются на тормоза в чертежах 18ой... значит скоро будут перемены))

Сообщение **Айдар** » 04 сен 2012, 11:57

ZMK писал(а): уже буржую жалуются на тормоза в чертежах 18ой... значит скоро будут перемены))

Да перемены будем ждать в 18.1))

Доброго времени суток. Чуток не устраивают таблицы КМД которые поставляются с TS-18 в комплекте (не по ГОСТ) оглядываясь как были сделаны спецификация и ведомость отправочных марок создал свои. Подошел к ведомости заводских сварных швов и тут появился вопрос: в той таблице что поставляется в комплекте заранее забиты в шапку таблицы катеты сварных швов и весь расчет зделан исходя из этого. а если используются другие катеты или виды швов тогда табличка не заполняется. Как сделать чтоб в шапке таблицы записывался вид (угловой, с разделкой кромок...) и катет шва а ниже считалась его длина?

Константин писал(а):Доброго времени суток. Чуток не устраивают таблицы КМД которые поставляются с TS-18 в комплекте (не по ГОСТ) оглядываясь как были сделаны спецификация и ведомость отправочных марок создал свои. Подошел к ведомости заводских сварных швов и тут появился вопрос: в той таблице что поставляется в комплекте заранее забиты в шапку таблицы катеты сварных швов и весь расчет зделан исходя из этого. а если используются другие катеты или виды швов тогда табличка не заполняется. Как сделать чтоб в шапке таблицы записывался вид (угловой, с разделкой кромок...) и катет шва а ниже считалась его длина?

Скинь скрин того что у тебя есть и того как тебе надо.
Далее разберемся что делать.

Сообщение **ZMK** » 17 сен 2012, 18:02

Айдар писал(а):
ZMK писал(а): уже буржую жалуются на тормоза в чертежах 18ой... значит скоро будут перемены))
Да перемены будем ждать в 18.1))

а перемен нет)) тормоза остались

правда таблица тоже не совсем соответствует ГОСТ, но как-то к ней привык и не хочется менять.

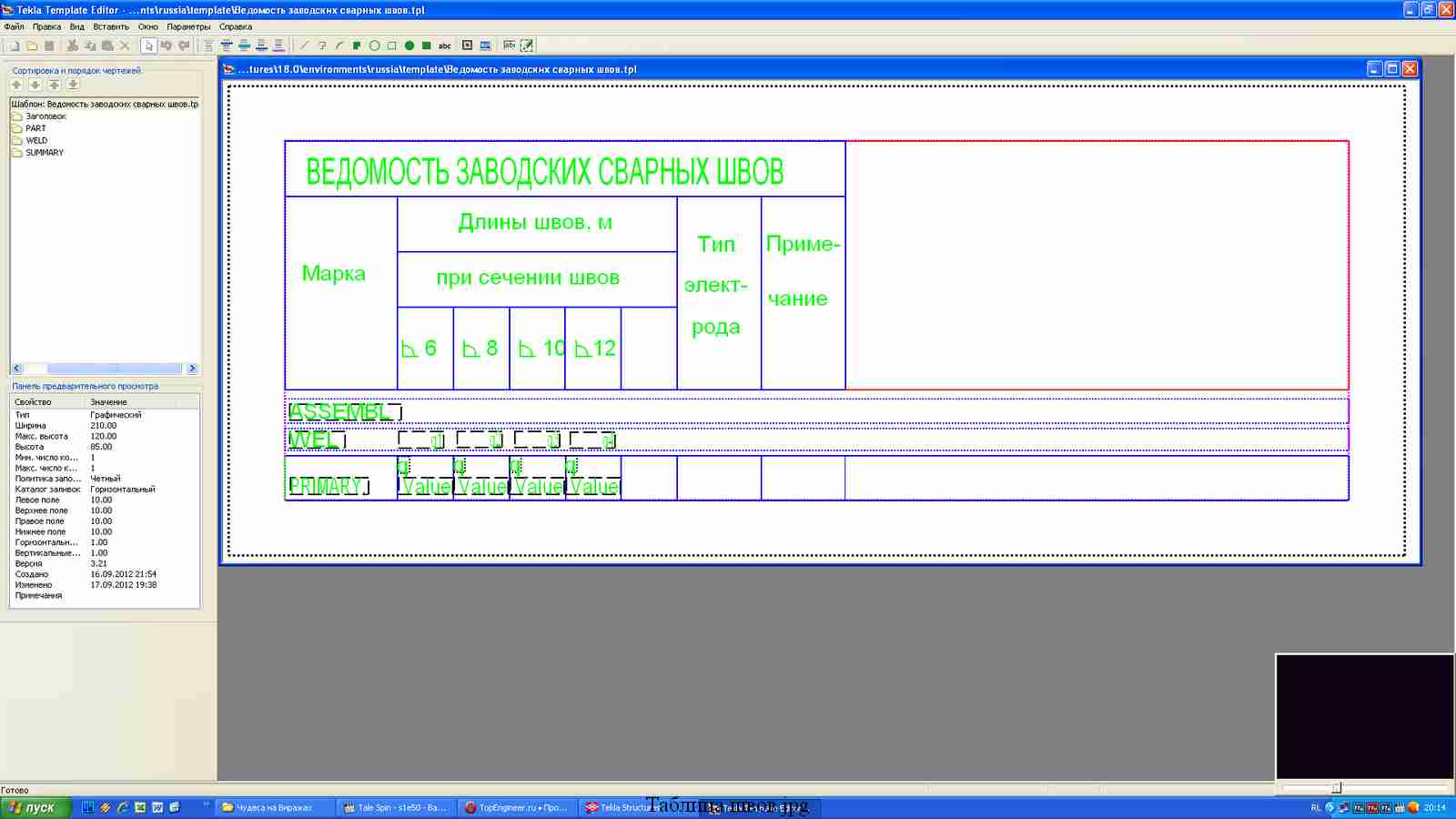

в шапке таблицы в ячейках стоят символы углового шва и его катет. а внизу расчет длины шва.
идея состоит в том чтобы программа сама ставила символ шва и катет в шапку, ставила тип электрода и считала длину сварного шва.

файл самой таблицы на всякий случай

Константин писал(а):правда таблица тоже не совсем соответствует ГОСТ, но как-то к ней привык и не хочется менять.
в шапке таблицы в ячейках стоят символы углового шва и его катет. а внизу расчет длины шва.
идея состоит в том чтобы программа сама ставила символ шва и катет в шапку, ставила тип электрода и считала длину сварного шва.

А как планируешь вводить данные о типах и длинах шва? Это самы сложный вопрос. Вывести это не проблема.. проблема ввести.

та собственно идея заключается в том чтоб информация бралась из модели. но я пока не сталкивался с большими моделями, на маленьких все было нормально и TS не тормозила (или на общем фоне слабой машинки это было не заметно). и насколько я понял Ваша програмка простановки сварки такую информацию не предоставит. Поэтому пока только из модели. Пустую таблицу и руками заполнять проще всего....

Подскажите пожалуйта. 1) в штампе почему то вместо типа сборки (балка , колонна) пишет фирму заказчика и марку , ( ООО " ..... " К1-1)
2) до перехода на КМД РУС, у меня пластины писались как PL, а теперь просто черточка, проблема теперь возникла в том что в выборку стали поподают не все пластины, например если есть PL10 и -10 то он их не суммирует а пишет одну из них. как исправить это?
3) как настроить примичание и настройка печати чертежей чтоб оно было одно для всех а не настраивать для каждого чертежа отдельно

Арсен писал(а):Подскажите пожалуйта. 1) в штампе почему то вместо типа сборки (балка , колонна) пишет фирму заказчика и марку , ( ООО " ..... " К1-1)
2) до перехода на КМД РУС, у меня пластины писались как PL, а теперь просто черточка, проблема теперь возникла в том что в выборку стали поподают не все пластины, например если есть PL10 и -10 то он их не суммирует а пишет одну из них. как исправить это?
3) как настроить примичание и настройка печати чертежей чтоб оно было одно для всех а не настраивать для каждого чертежа отдельно

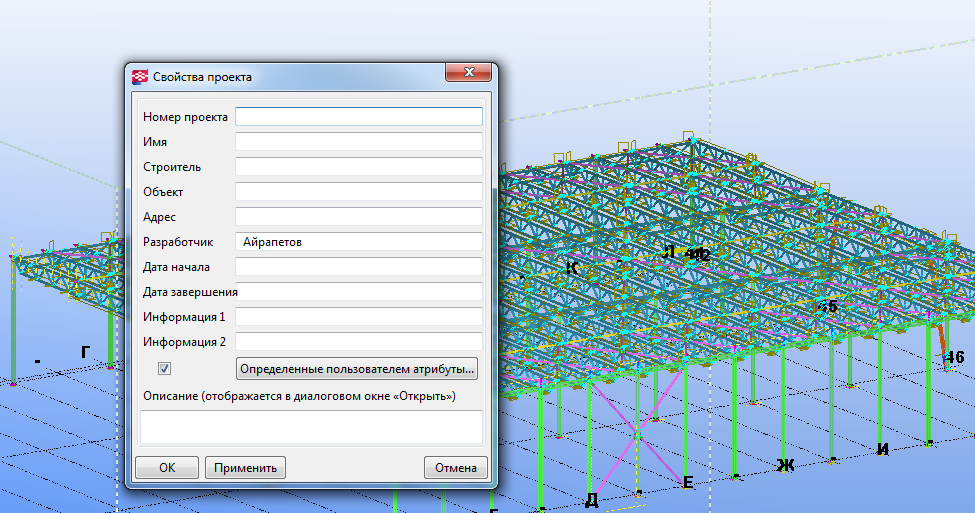

1)Утебя номер проекта перепутан с названием фирмы в настройках модели.
2) Надо было заменять разумеется в старой модели все на новые профиля. В новых моделях такой проблемы не будет
3) Открой веточку с настройками принтера..viewforum.php?f=19 Ну или создай если нет новую

1)Утебя номер проекта перепутан с названием фирмы в настройках модели.
2) Надо было заменять разумеется в старой модели все на новые профиля. В новых моделях такой проблемы не будет
3) Открой веточку с настройками принтера..viewforum.php?f=19 Ну или создай если нет новую[/quote]

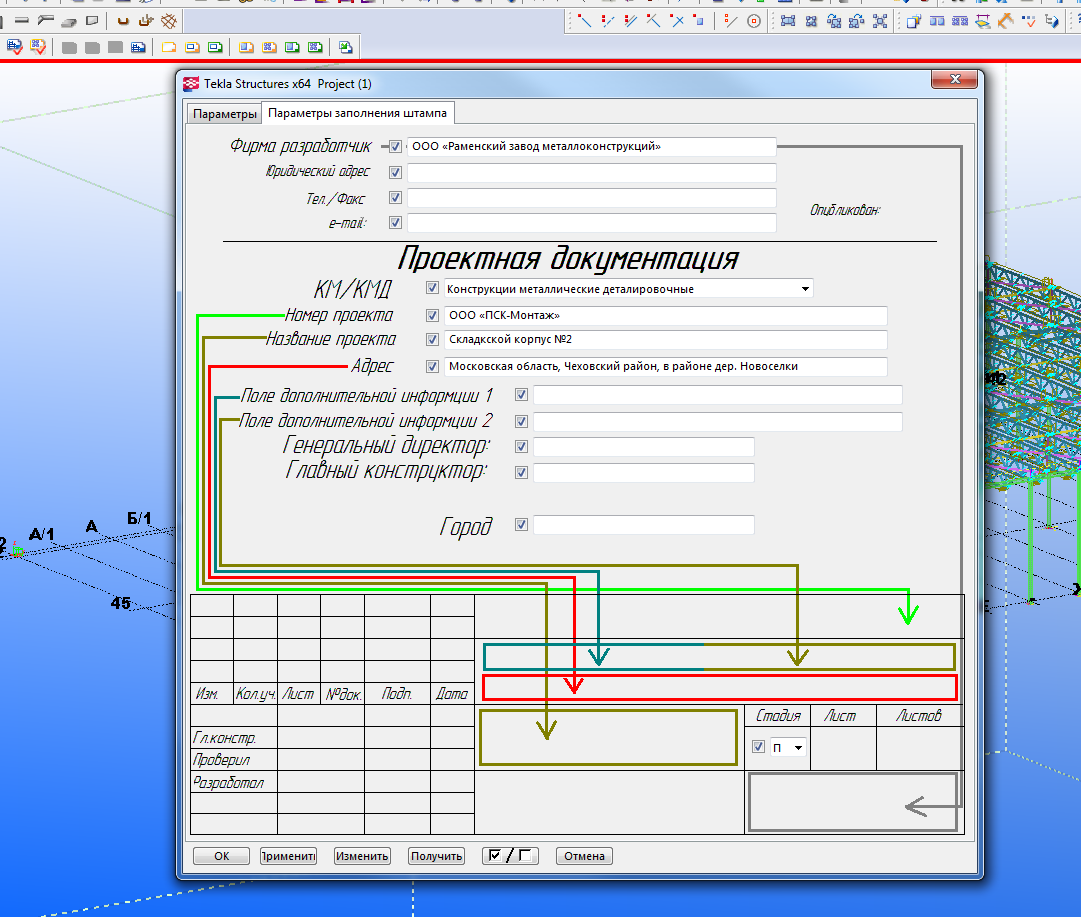

в параметрах заполнения штампа есть пункт номер проекта и отведена зеленая стрелка как раз в верхнию строчку где название фирмы заказчика. тогда куда фирму писать? самое интересно что в чертеже у меня пишет название фирмы как надо в верхней строчке и дублируется в поле марки.
2) как теперь выйти из данной ситуации? как изменить все PL на черточку?
просто ты говорил что листовой сам поменяется а профиля надо заменить, я так и сделал

Арсен писал(а):1)Утебя номер проекта перепутан с названием фирмы в настройках модели.
2) Надо было заменять разумеется в старой модели все на новые профиля. В новых моделях такой проблемы не будет
3) Открой веточку с настройками принтера..viewforum.php?f=19 Ну или создай если нет новую

в параметрах заполнения штампа есть пункт номер проекта и отведена зеленая стрелка как раз в верхнию строчку где название фирмы заказчика. тогда куда фирму писать? самое интересно что в чертеже у меня пишет название фирмы как надо в верхней строчке и дублируется в поле марки.
2) как теперь выйти из данной ситуации? как изменить все PL на черточку?
просто ты говорил что листовой сам поменяется а профиля надо заменить, я так и сделал[/quote]
Заменяй его так же как и заменял профиля, через филтр вида. Думаю у тебя толщин металла не так много.

в какой ячейке не так

Обрати внимание на то что у тебя написанно в номере проекта

ага, вот когда я удалю эту надпись то стирается и верхняя строчка и та где марка, перед маркой становится 0 - К1-1, как это настроить чтоб марка была без 0- , и в верхней строчке была надпись заказчика?

Арсен писал(а):ага, вот когда я удалю эту надпись то стирается и верхняя строчка и та где марка, перед маркой становится 0 - К1-1, как это настроить чтоб марка была без 0- , и в верхней строчке была надпись заказчика?

1. Зачем тебе заказчик в строчке для номера чертежа?
2. Ткни в чертеже на штамп 2 раза и поменяй месами переменные просто перетяни их.

у нас так принято на заводе, чтоб он сверху был. у нас все не как у людей

. к примеру сейчас столкнулся с такой ситуацией, необходимо оформить ферму из двух полуферм, чтоб на одном чертеже были обе спецификации и деталировка, теперь надо помучаться чтоб сделать как требует завод

Арсен писал(а):у нас так принято на заводе, чтоб он сверху был. у нас все не как у людей . к примеру сейчас столкнулся с такой ситуацией, необходимо оформить ферму из двух полуферм, чтоб на одном чертеже были обе спецификации и деталировка, теперь надо помучаться чтоб сделать как требует завод

Как раз это сделать просто.
Выдиляй чертеди и объеденяй на мультичертеж

подругому говоря - комплексный чертеж?

Арсен писал(а):подругому говоря - комплексный чертеж?

Да

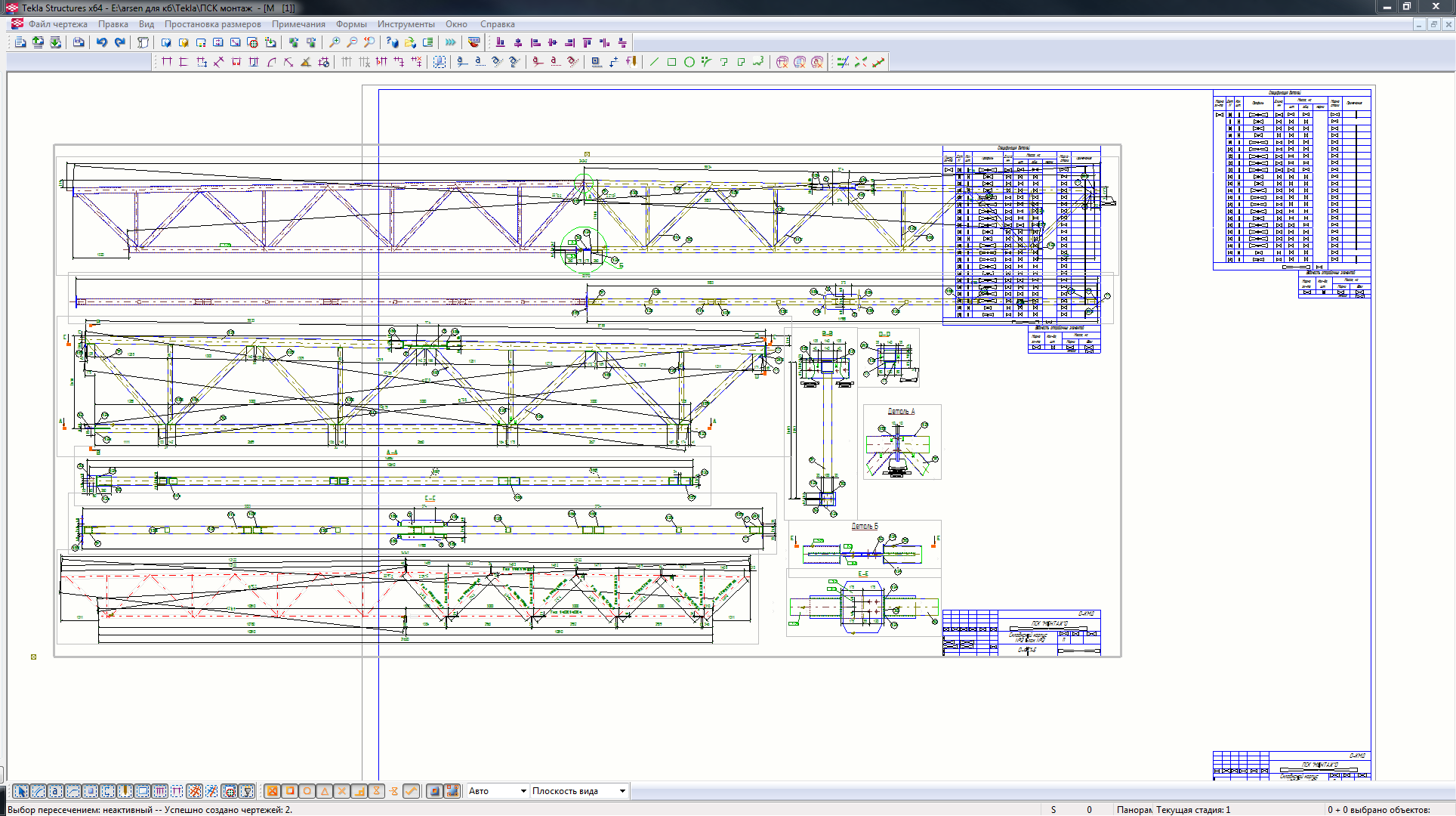

Доброго времени суток. Как сдвинуть участки вида чертежа чтоб балка занимала меньше места на форматке? И где можно настроить минимальное расстояние между гранью детали и размерной линией и между размерными линиями?

Тут.

Спасибо, все получилось

Сообщение **Builder** » 28 сен 2012, 06:32

Константин писал(а):Доброго времени суток. Как сдвинуть участки вида чертежа чтоб балка занимала меньше места на форматке? И где можно настроить минимальное расстояние между гранью детали и размерной линией и между размерными линиями?

Жестокие цвета у вас на чертеже...
Возьмите лучше желтый для основных линий и белый для второстепенных, красивее будет.
Хотя конечно это дело вкуса каждого

Builder писал(а):
Константин писал(а):Доброго времени суток. Как сдвинуть участки вида чертежа чтоб балка занимала меньше места на форматке? И где можно настроить минимальное расстояние между гранью детали и размерной линией и между размерными линиями?

Жестокие цвета у вас на чертеже...
Возьмите лучше желтый для основных линий и белый для второстепенных, красивее будет.
Хотя конечно это дело вкуса каждого

Цвета подобранны для работы на белом фоне. Он намного благоприятнее для глаз. Кто хочет поспорить пусть читает книги на черном фоне. Я посмотрю что получится

С цветами действительно перестарался

надо поменять, плохо видно.
Ну незнаю, у меня глаза болят когда на белом работаю, а на черном нормально (в AutoCAD так было, наверно привык).

С цветами действительно перестарался

надо поменять.
Ну незнаю, я привык к экрану AutoCADа, поэтому и сюда поставил а то глаза болят на белом фоне.....

продолжение к вопросу по мультичертежу. пробовал сделать как мне сказал Дима, выделить чертеж и создать из них компановку. но у меня получается в итоге один чертеж и два спецификации. может не так делаю как то. хотелось бы чтоб чертеж получился таким образом чтоб обе полуфермы были на чертеже так же как в модели, т.е не два чертжа по полуферме, а соединенные полуфермы. подскажите как так сделать !

Арсен писал(а):хотелось бы чтоб чертеж получился таким образом чтоб обе полуфермы были на чертеже так же как в модели, т.е не два чертжа по полуферме, а соединенные полуфермы. подскажите как так сделать !

Если нужна единая сбока.
Объединить необходимые полуфермы в единую сборку. К примеру болты применить в цеху.
Если нужно показать вид полуферм в сборе
Создай требуемый вид с необходимыми сборками и добавь его в чертеж.

Если нужна единая сбока.
Объединить необходимые полуфермы в единую сборку. К примеру болты применить в цеху.

потом ведь полуферма уже станет какцелая ферма с одной маркой? не очень подходит тогда

кто нибудь может выложить пример такого комплексного чертежа?

Сообщение **vladimir_a** » 01 окт 2012, 13:57

Удалил

Арсен писал(а):кто нибудь может выложить пример такого комплексного чертежа?

просто пример

dimitriy_popov писал(а):Создай требуемый вид с необходимыми сборками и добавь его в чертеж.

Сделай 2 сборки просто 2 указывай через соседнии детали и рисуй ее допустим штрихпунктиром. Она в спецификацию не попадет но отображаться будет.Хотя помоему лучше нагоняй дать на производстве чтобы глупости не просили.

Сообщение **Builder** » 05 окт 2012, 09:11

Константин писал(а):С цветами действительно перестарался надо поменять, плохо видно.
Ну незнаю, у меня глаза болят когда на белом работаю, а на черном нормально (в AutoCAD так было, наверно привык).

Поддерживаю!
Все работаем на чёрном фоне, возможно привычка, оставшаяся после автокада

Подскажите как сделать черный фон на чертеже. Нашел в справке только как изменить цвет фона в модели.

Сообщение **ZMK** » 05 окт 2012, 11:18

Алексей писал(а):Подскажите как сделать черный фон на чертеже. Нашел в справке только как изменить цвет фона в модели.

XS_BLACK_DRAWING_BACKGROUND=true

ZMK писал(а):
Алексей писал(а):Подскажите как сделать черный фон на чертеже. Нашел в справке только как изменить цвет фона в модели.
XS_BLACK_DRAWING_BACKGROUND=true

Спасибо! Который раз выручаете!

просто пример

dimitriy_popov писал(а):Создай требуемый вид с необходимыми сборками и добавь его в чертеж.

1. чертеж общего вида у меня получается в виде монтажной схемы, это ты просто отфильтровал все?
2. ты создал из общего вида чертеж и у тебя нормальная спецификация получилась, у меня же получается на чертеже одна марка и спецификации две но они не в одном столбике + второй штамп появляется но без рамки, наложение какое то. при изменении компоновки на мультичертеж спецификация вобще проподает
3. детали с обеих сборок показать тоже можно будет ?
4. марок очень много, клонироваться будет такой чертеж ?

Сообщение **vladimir_a** » 05 окт 2012, 12:47

Арсен, покажи на картинках что у тебя получается. а то знаешь, так догадаться очень сложно)

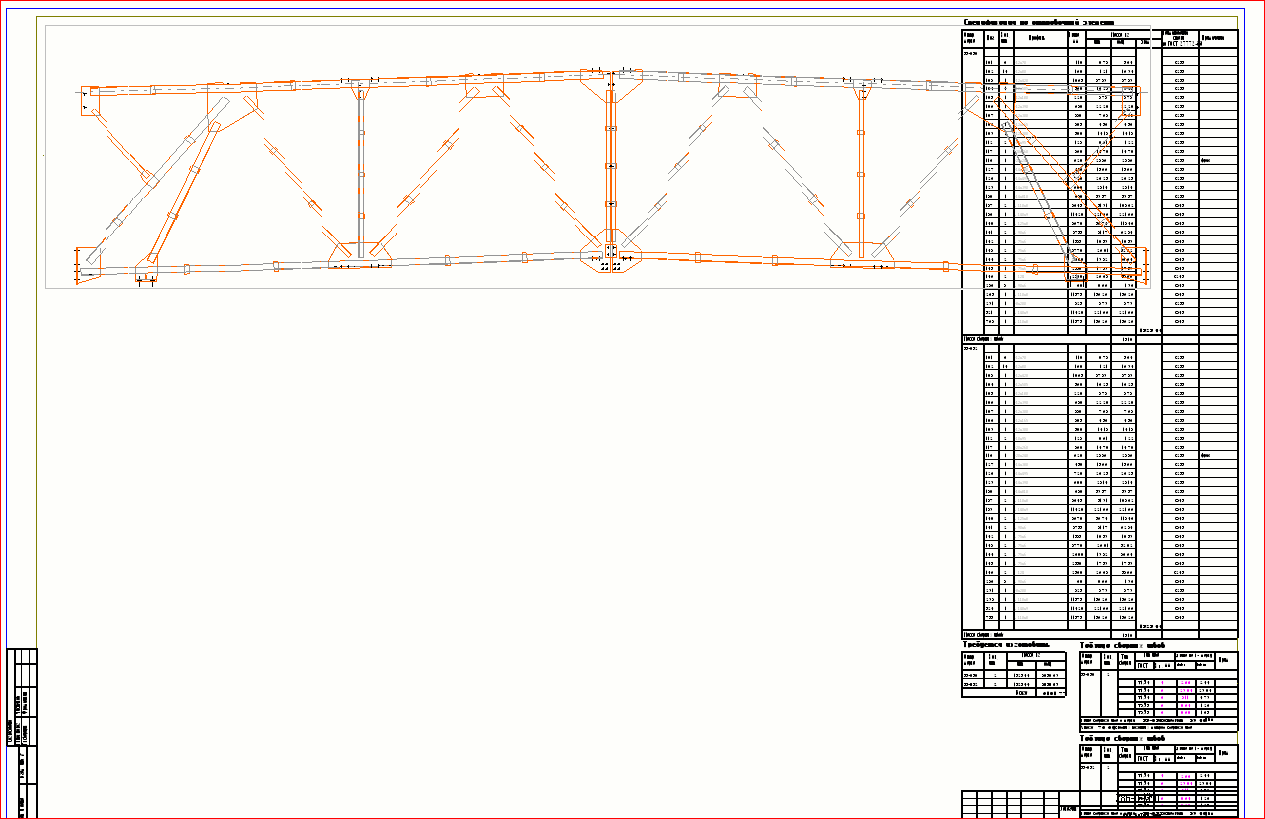

выбираю в модели полуфермы образующие целую, правой кнопкой создать комплексный чертеж / чертеж сборки - получаются обычные два чертежа сборки, нечем не сзязаные. если же / чертежи сборки с компоновкой, получается так как на картинке

с лева изображена полуферма фильтрами соседней детали

Сообщение **vladimir_a** » 05 окт 2012, 13:16

Что ты в итоге хочешь получить от комплексного чертежа. Если есть уже чертеж отправочной марки?
P.S. Мы делаем комплексные чертежи на мелкие марки. допустим форм А2 и мельче компонуем на формат А1.

я тоже самое проделываю с марками у которых еще не создан чертеж сборки, картина точно такая же

Сообщение **vladimir_a** » 05 окт 2012, 13:24

vla писал(а):Что ты в итоге хочешь получить от комплексного чертежа. Если есть уже чертеж отправочной марки?
P.S. Мы делаем комплексные чертежи на мелкие марки. допустим форм А2 и мельче компонуем на формат А1.

1. выбираем необходимые сборки (выделение сборкой)
2. прав.кнопка мыши - создать вид 3D. ориентируем сборки в виде нужным образом на плоскости.
3. создаем пустой комплексый чертёж и добавляем созданный вид (см.рис.) и указываем на созданный 3D вид.
в чертеже компановку указываем сборочного чертежа.
Созданны вид будет содержать в фильтре id номера выбранных сборок автоматом.
Спецификация сама подхватит присутствующие сборки на чертеже.

Арсен писал(а):3. детали с обеих сборок показать тоже можно будет ?

Да.

Арсен писал(а):4. марок очень много, клонироваться будет такой чертеж ?

не уверен, мало вероятно.

таким образом получается, правда почему то деталировка не добавилась. к сожалению он не клонируется, а марок ферм получится под пятьдесят.
вот если бы в конкретном чертеже сборки, можно было отобразить в спецификации соседние детали и их отобразение в виде деталировки, то вопрос был бы сразу закрыт !

Арсен писал(а):вот если бы в конкретном чертеже сборки, можно было отобразить в спецификации соседние детали и их отобразение в виде деталировки, то вопрос был бы сразу закрыт

Как вариант можно перенести полученный вид из копмл.чертежа в чертеж конкретной сборки.
В этом случае спецификация чертежа сборки "принимает" новую попавшую сборку.
А детали нужно добавлять "вручную" - создать виды отдельной детали.

Арсен писал(а):таким образом получается, правда почему то деталировка не добавилась. к сожалению он не клонируется, а марок ферм получится под пятьдесят.
вот если бы в конкретном чертеже сборки, можно было отобразить в спецификации соседние детали и их отобразение в виде деталировки, то вопрос был бы сразу закрыт !

Давай зайди ко мне сегодня- завтра. Я помогу. Тут не на 5 минут. В чертеж сборки добавить то можно но вот в спецификацию не так просто.

Сообщение **saveall** » 09 апр 2013, 12:04

Такой вопрос... На однодетальных чертежах зачастую размеры по спецификации и на эскизе отличаются на 1мм. Это конечно не существенно, но иногда раздражает. Может кто знает как это убрать?

kornsn · Сообщение **kornsn** » 29 май 2013, 13:05

Как правильно настроить нумерацию разрезов, чтобы было не A-A, B-B, C-C и т.д., а 1-1, 2-2, 3-3 и т.д.?
Всю справку перелопатил, просмотрел все расширенные параметры — идей никаких.

Сообщение **vladimir_a** » 29 май 2013, 13:17

kornsn писал(а):Как правильно настроить нумерацию разрезов, чтобы было не A-A, B-B, C-C и т.д., а 1-1, 2-2, 3-3 и т.д.?
Всю справку перелопатил, просмотрел все расширенные параметры — идей никаких.

в шрифте нужно заменить буквы на цифры

kornsn · Сообщение **kornsn** » 29 май 2013, 13:23

vla писал(а):
kornsn писал(а):Как правильно настроить нумерацию разрезов, чтобы было не A-A, B-B, C-C и т.д., а 1-1, 2-2, 3-3 и т.д.?
Всю справку перелопатил, просмотрел все расширенные параметры — идей никаких.
в шрифте нужно заменить буквы на цифры

Подробнее? Что-то подобное я делал, просто хочу убедиться что мы говорим об одном и том же

kornsn · Сообщение **kornsn** » 29 май 2013, 13:26

То есть предлагаете это делать в свойствах метки? Т.е. создал чертеж, открыл каждую метку разреза и ручками перебил на нужное имя?
Как вариант конечно сойдет, но хотелось бы задать это в свойствах чертежа, чтобы все создаваемые разрезы были сразу с нужными именами. К тому же когда создаешь мультичертеж, текла перенумеровывает разрезы и снова проставляет латинские буквы.

Сообщение **vladimir_a** » 29 май 2013, 13:28

сам шрифт править нужно в редакторе шрифтов

kornsn · Сообщение **kornsn** » 29 май 2013, 13:30

vla писал(а):сам шрифт править нужно в редакторе шрифтов

WTF! Челябинские программисты настолько суровы....
Есть уже готовые исправленные шрифты?

kornsn · Сообщение **kornsn** » 29 май 2013, 13:33

Как вариант можно просто написать программку на c#, которая для каждого разреза заменит имя, но всё же хотелось бы не изобретать велосипед и сделать это стандартными настройками

Кто сейчас на конференции
