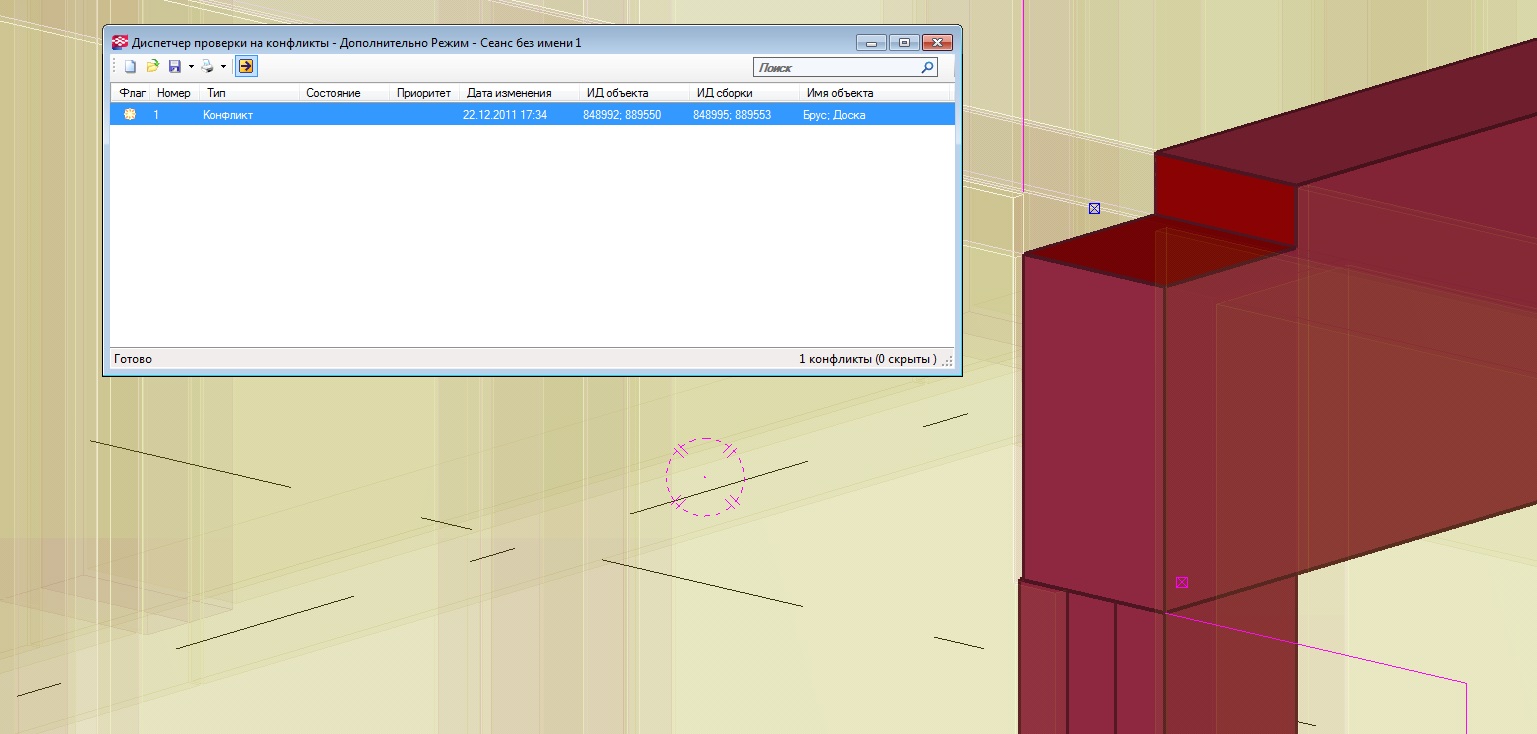

Может кто знает как установить допуск при проверке модели на конфликты но для всех деталей, как это делается в стандартных параметрах Теклы для проверки болтов на конфликты, т.к. проверяя всю модель или отдельные ее части Текла находит пересечения деталей которые в принципе не пересекаются, ну или на какие то тысячные милиметра, а иногда и просто зависает при проверке. В этом примере подсвеченные детали не пересекаются явно, но она находит в них пересечения и таких пересечений во всей модели прилично, если бы можно было установить допуск при проверке на конфликты скажем 1 мм, думаю это бы спасло ситуацию
-
- Сообщения: 27
- Регистрация: 10 янв 2012, 07:29
Re: Проверка модели на конфликты (пересечения)в Tekla Struct
А ведь актуальный вопрос, господа!
Часто ClashCheckManager выдает ложные конфликты на сухарях связей, причем, даже при использовании встроенного компонента 1046.
Существует файл "TeklaStructures\-ver-\nt\bin\referenceplugins\clashcheck.config", в котором есть определенные настройки точности.
Дмитрий и Алексей, могли бы Вы связаться с финнами, и уточнить, есть ли возможности настройки чувствительности клэшчекера, и как ее менять?
Часто ClashCheckManager выдает ложные конфликты на сухарях связей, причем, даже при использовании встроенного компонента 1046.
Существует файл "TeklaStructures\-ver-\nt\bin\referenceplugins\clashcheck.config", в котором есть определенные настройки точности.
Дмитрий и Алексей, могли бы Вы связаться с финнами, и уточнить, есть ли возможности настройки чувствительности клэшчекера, и как ее менять?
Re: Проверка модели на конфликты (пересечения)в Tekla Struct
Андрей,
к сожалению настройки точности для деталей задать нельзя.
XS_USE_EXACT_SOLID_FOR_CLASH_CHECK - один из расширенных параметров отвечающий за проверку на конфликты.
к сожалению настройки точности для деталей задать нельзя.
XS_USE_EXACT_SOLID_FOR_CLASH_CHECK - один из расширенных параметров отвечающий за проверку на конфликты.
Администратор Topengineer.ru 8 (495) 215-07-79 (офис) ; 8 (925) 755-9316 (сот.); Skype: perezhog
Разработка КМД | Разработка КМ | Обучение Tekla Structures
Разработка КМД | Разработка КМ | Обучение Tekla Structures
-
- Сообщения: 291
- Регистрация: 03 фев 2012, 17:29
- Откуда: Днепропетровск
Re: Проверка модели на конфликты (пересечения)в Tekla Struct
А кто-нибудь попробывал ковырять clashcheck.config?
Вопрос точности проверки сильно актуален. Возможно, стоит поменять точность моделирования (параметры\единицы и десятичные разряды\моделирование\)?
P.S. Ковыряние clashcheck.config помогло!
Точное назначение параметров тяжело угадать, но, очевидно, параметр "minpenetrationdepth" отвечает за минимальную величину пересечения деталей, меньше которой не выдается конфликт. Сейчас буду пробывать менять значения. Поставил "=0.5", запустил проверку всей модели на конфликты, жду результатов
P.P.S - похоже, в данном файле точность меряется в метрах, так что minpenetrationdepth="0.0005" соответствует проверке точности пересечений в 0.5 мм.
Вопрос точности проверки сильно актуален. Возможно, стоит поменять точность моделирования (параметры\единицы и десятичные разряды\моделирование\)?
P.S. Ковыряние clashcheck.config помогло!
Точное назначение параметров тяжело угадать, но, очевидно, параметр "minpenetrationdepth" отвечает за минимальную величину пересечения деталей, меньше которой не выдается конфликт. Сейчас буду пробывать менять значения. Поставил "=0.5", запустил проверку всей модели на конфликты, жду результатов
P.P.S - похоже, в данном файле точность меряется в метрах, так что minpenetrationdepth="0.0005" соответствует проверке точности пересечений в 0.5 мм.
-
- Сообщения: 52
- Регистрация: 05 фев 2012, 14:02
Re: Проверка модели на конфликты (пересечения)в Tekla Struct
Спасибо! Очень ценная информация.
Однако, разработчики непонятно по какой причине не задали этот параметр. Так что, видимо придётся лезть в такие дебри...
Однако, разработчики непонятно по какой причине не задали этот параметр. Так что, видимо придётся лезть в такие дебри...
- vladimir_a
- Сообщения: 699
- Регистрация: 07 дек 2011, 21:22
Re: Проверка модели на конфликты (пересечения)в Tekla Struct
в строительстве 0,5? хм...
-
- Сообщения: 291
- Регистрация: 03 фев 2012, 17:29
- Откуда: Днепропетровск
Re: Проверка модели на конфликты (пересечения)в Tekla Struct
ну пока условная величина. думаю, для нас приемлима точность в миллиметр. отсюда точность поиска конфликтов тоже должна быть порядка 1 мм.vla писал(а):в строительстве 0,5? хм...
-
- Сообщения: 291
- Регистрация: 03 фев 2012, 17:29
- Откуда: Днепропетровск
Re: Проверка модели на конфликты (пересечения)в Tekla Struct
Да, мне тоже непонятно, более того, я не уверен, что этот параметр именно так работает, как я это себе думаю.Bagiration писал(а):Спасибо! Очень ценная информация.
Однако, разработчики непонятно по какой причине не задали этот параметр. Так что, видимо придётся лезть в такие дебри...
И там еще 5-6 параметров, назначение которых - вообще загадка.
Если бы кто-то с правой переписки с разработчиком задал бы им вопрос о назначении и содержимом файла - было бы здорово
Re: Проверка модели на конфликты (пересечения)в Tekla Struct
Владимир, вчера пол дня ковырял clashcheck.config, да на самом деле параметры maxpenetrationdepth и minpenetrationdepth это максимальная и минимальная глубина проникновения деталей друг в друга, которая задается в метрах, через точку, но это одна сторона медали, при задании этих параметров скажем maxpenetrationdepth="0.0002" minpenetrationdepth="0.0001" у меня все равно Текла показывала пересечения отдельных деталей которые только соприкасаются, и не показывала их когда я ставил значения этих параметров по 10 метров! )) Ну и соответственно не показывала все остальные нормальные пересечения, в общем методом старого доброго научного тыка удалось выяснить что если ставить параметр shapevaliditycheckmode к примеру в ноль то тогда при проверке Текла уже не показывает соприкасающиеся детали, собственно что было и нужно. теперь файл clashcheck.config у меня выглядит так:
<?xml version="1.0" encoding="UTF-8"?>
<clashcheck>
<configuration>
<additionalloadpath>opencascade-6.3.1</additionalloadpath>
<additionalloadpath>.</additionalloadpath>
</configuration>
<settings>
<inputlog>
<!--
<inputdata filename="w:\tmp\filename"/>
-->
</inputlog>
<clashcheckworker depthcomputationoptimization="default"
shapedistancecalculation="default"
maxtolerance="default"
maxpenetrationdepth="0.0002"
minpenetrationdepth="0.0001"
clashchecktestmode="default"
shapevaliditycheckmode="0"/>
<serialization consumercount="default"
useSeparatedprocess="default"
tasktimeout="default"
taskworkerdll="default"
taskdatablocksize="default"/>
</settings>
</clashcheck>
И все пересечения отрабатываются на ура, ну а точность можно изменять параметрами maxpenetrationdepth и minpenetrationdepth, "что и требовалось доказать" )
<?xml version="1.0" encoding="UTF-8"?>
<clashcheck>
<configuration>
<additionalloadpath>opencascade-6.3.1</additionalloadpath>
<additionalloadpath>.</additionalloadpath>
</configuration>
<settings>
<inputlog>
<!--
<inputdata filename="w:\tmp\filename"/>
-->
</inputlog>
<clashcheckworker depthcomputationoptimization="default"
shapedistancecalculation="default"
maxtolerance="default"
maxpenetrationdepth="0.0002"
minpenetrationdepth="0.0001"
clashchecktestmode="default"
shapevaliditycheckmode="0"/>
<serialization consumercount="default"
useSeparatedprocess="default"
tasktimeout="default"
taskworkerdll="default"
taskdatablocksize="default"/>
</settings>
</clashcheck>
И все пересечения отрабатываются на ура, ну а точность можно изменять параметрами maxpenetrationdepth и minpenetrationdepth, "что и требовалось доказать" )
-
- Сообщения: 291
- Регистрация: 03 фев 2012, 17:29
- Откуда: Днепропетровск
Re: Проверка модели на конфликты (пересечения)в Tekla Struct
Спасибо за информацию. Немного не понял по параметру maxpenetrationdepth. Я себе так представлял, что если есть проникновение более чем maxpenetrationdepth, то оно не считается конфликтом. Поэтому я бы этот параметр не менял, а менял бы только minpenetrationdepth. У вас он стоит в 0.1 мм - что , на мой взгляд, маловато. возможно, именно такие пересечение (скажем, в 0.15 мм) у вас и были.
Однако у нас действительно были такие ситуации, в которых конфликт показывался, несмотря на то, что пересечение было меньше minpenetrationdepth (хотя таких конфликтов и значительно меньше, чем при изначальных параметрах). Вполне возможно, что shapevaliditycheckmode="0" поможет. Будем пробовать
Однако у нас действительно были такие ситуации, в которых конфликт показывался, несмотря на то, что пересечение было меньше minpenetrationdepth (хотя таких конфликтов и значительно меньше, чем при изначальных параметрах). Вполне возможно, что shapevaliditycheckmode="0" поможет. Будем пробовать
Re: Проверка модели на конфликты (пересечения)в Tekla Struct
На самом деле про максимальную глубину мне тож не очень понятно, а точности в 0,1 мм мне вполне хватит так как я занимаюсь деревяшками, каркасные дома, и теперь просто гора с плеч, после настройки этого файла, а то ни на пересечения толком не проверить и обычно Текла зависала на проверке пересечений и все, и пойми в каком месте она зависла и что проверила а что нет, а щас проверяет без зависания всю модель дома )
Re: Проверка модели на конфликты (пересечения)в Tekla Struct
Уважаемые участники темы, вижу, что давно никто не ведет обсуждение по данному вопросу, но всё же хотелось бы узнать, чем дело закончилось. А точнее, возможно ли настроить проверку таким образом, чтобы конфликты до 1мм (пересечение и т.п.), не учитывались? При этом не во вред остальной проверке (конфликтам).
Re: Проверка модели на конфликты (пересечения)в Tekla Struct
Добрый день! Пробовал менять параметры в файле конфигурации (как описано выше), почему-то не привело к положительным результатам. Пересечение деталей в 0.48мм всё равно определяется как конфликт, какие я только цифры не ставил. Подскажите, может я что-то делаю не так?!
