Подрезка раскосов Tekla Structures

Ответить
Engr
Сообщения: 4
Регистрация: 06 сен 2016, 15:14

Подрезка раскосов Tekla Structures

Сообщение Engr » 09 сен 2016, 07:39

Прочитал все темы, но так и не нашел решения. Необходимо подрезать раскос. Пробовал разные варианты: подрезать плоскостями и деталью, привязывать к углу и к плоскостям второстепенной детали. Но когда добавляю компонент на другую колонну и угол привязки раскоса отличается, то привязка режущей детали (плоскости) слетает. Как необходимо привязывать режущие плоскости? Возможно ли автоматически считывать GUID второстепенной детали?
Вложения

Владимир Шнейдер
Сообщения: 291
Регистрация: 03 фев 2012, 17:29
Откуда: Днепропетровск

Re: Подрезка раскосов

Сообщение Владимир Шнейдер » 09 сен 2016, 22:35

уже неоднократно на форуме писали, и выкладывали компонент как образец для таких случаев. кратко - делаете вспомогательный элемент - квадрат - один его конец привязываете к плоскостям компонента, второй - к концу раскоса. таким образом - элемент всегда ориентирован вдоль раскоса. потом привязку привязываете к грани этого квадрата. В свойствах компонента для вспомогательного элемента ставите "Создание=0"

Аватара пользователя
Che
Сообщения: 17
Регистрация: 30 ноя 2015, 23:49

Re: Подрезка раскосов

Сообщение Che » 12 сен 2016, 12:37

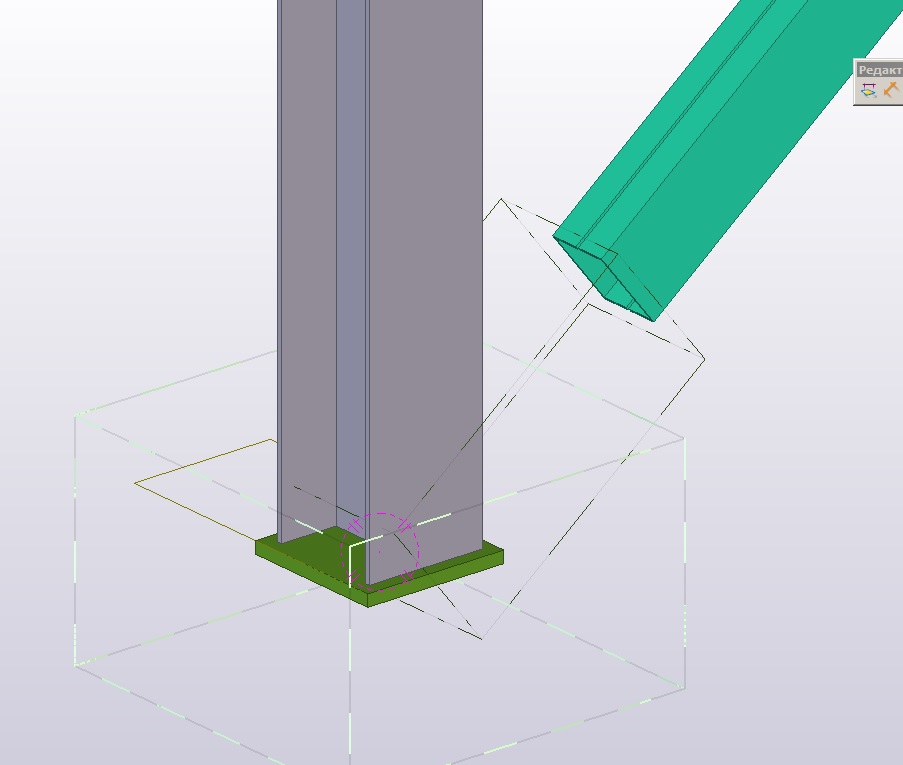

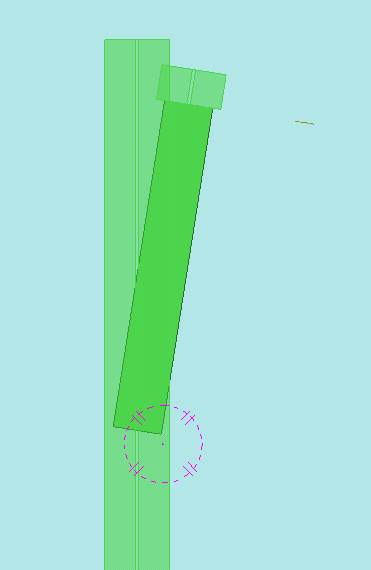

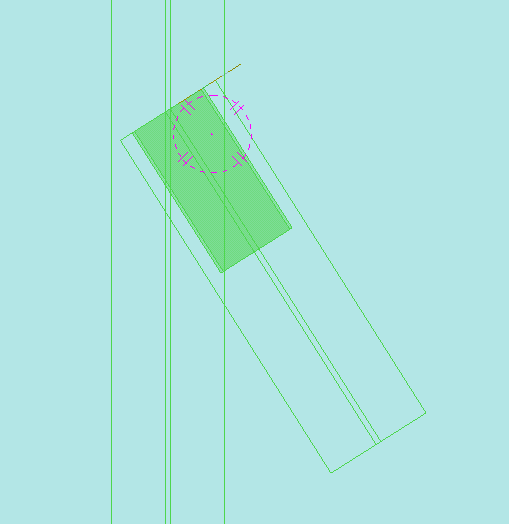

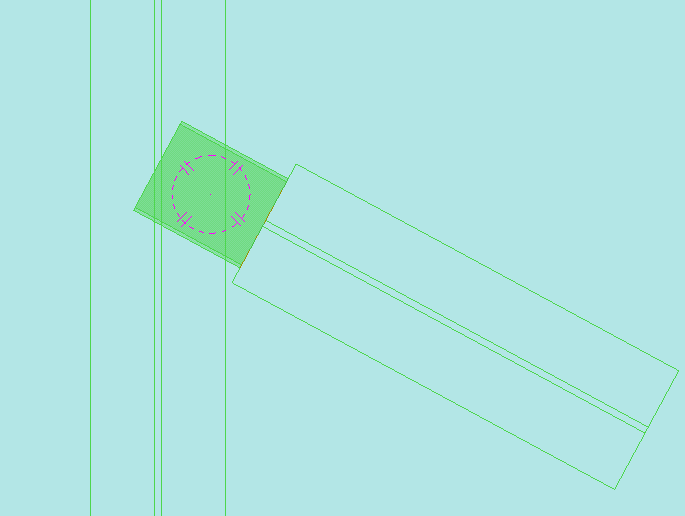

У меня такой же вопрос с которым я не смог разобраться. Компонент я этот нашел и все верно, так как и нужно (Рис.1). Только вот при повороте в одну сторону вспомогательная деталь сохраняет свое положение (Рис.2), а при повороте в другую сторону - нет (Рис.3). И соответственно не обрезает деталь правильно. Как сделать так, чтобы он работал как компонент, к примеру 196, либо как другие стандартные для раскосов компоненты.
Вложения
Рис. 3
Рис. 2
Рис.1

sanybod
Сообщения: 48
Регистрация: 20 янв 2013, 12:27

Re: Подрезка раскосов Tekla Structures

Сообщение sanybod » 19 апр 2017, 11:56

Добрый день!

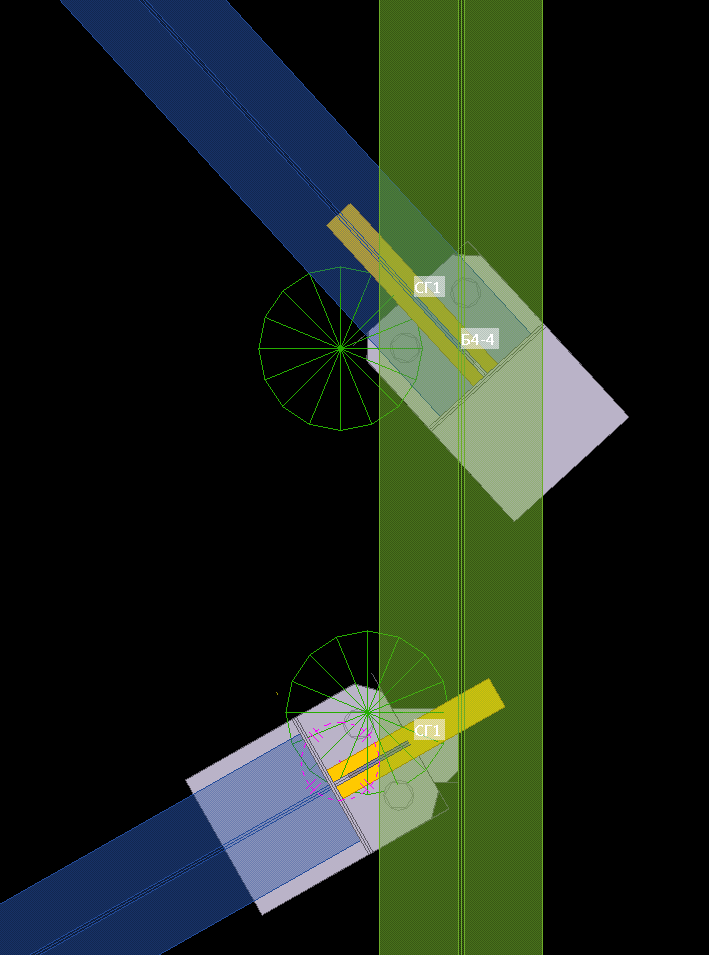

Замучился с компонентом, переворачивает фасонки в противоположную сторону в зависимости от угла связи. Как решить эту проблему?
Вложения

Ответить
