Сварка по контору примыкания втор. детали к основной

Сообщение Semenov » 08 сен 2016, 14:01

Здравстуйте, подскажите возможно ли создать сварной шов по периметру примыкания второстепенной детали к основной "одним кликом мыши", не задавая ломаную линию

meart
Сообщения: 493
Регистрация: 04 мар 2013, 18:09

Re: Сварка по контору примыкания втор. детали к основной

Сообщение meart » 08 сен 2016, 23:57

начиная с версии 19 или 20 теклы..
«Есть только две бесконечные вещи: Вселенная и глупость. Хотя насчет Вселенной я не вполне уверен.» А. Эйнштейн

Semenov
Сообщения: 61
Регистрация: 21 май 2016, 07:55

Re: Сварка по контору примыкания втор. детали к основной

Сообщение Semenov » 09 сен 2016, 06:21

meart писал(а):начиная с версии 19 или 20 теклы..
Подскажите, пожалуйста, название команды

meart
Сообщения: 493
Регистрация: 04 мар 2013, 18:09

Re: Сварка по контору примыкания втор. детали к основной

Сообщение meart » 09 сен 2016, 09:34

Semenov писал(а):
meart писал(а):начиная с версии 19 или 20 теклы..
Подскажите, пожалуйста, название команды
"Создать сварной шов"
«Есть только две бесконечные вещи: Вселенная и глупость. Хотя насчет Вселенной я не вполне уверен.» А. Эйнштейн

Semenov
Сообщения: 61
Регистрация: 21 май 2016, 07:55

Re: Сварка по контору примыкания втор. детали к основной

Сообщение Semenov » 09 сен 2016, 09:56

meart писал(а):
Semenov писал(а):
meart писал(а):начиная с версии 19 или 20 теклы..
Подскажите, пожалуйста, название команды
"Создать сварной шов"

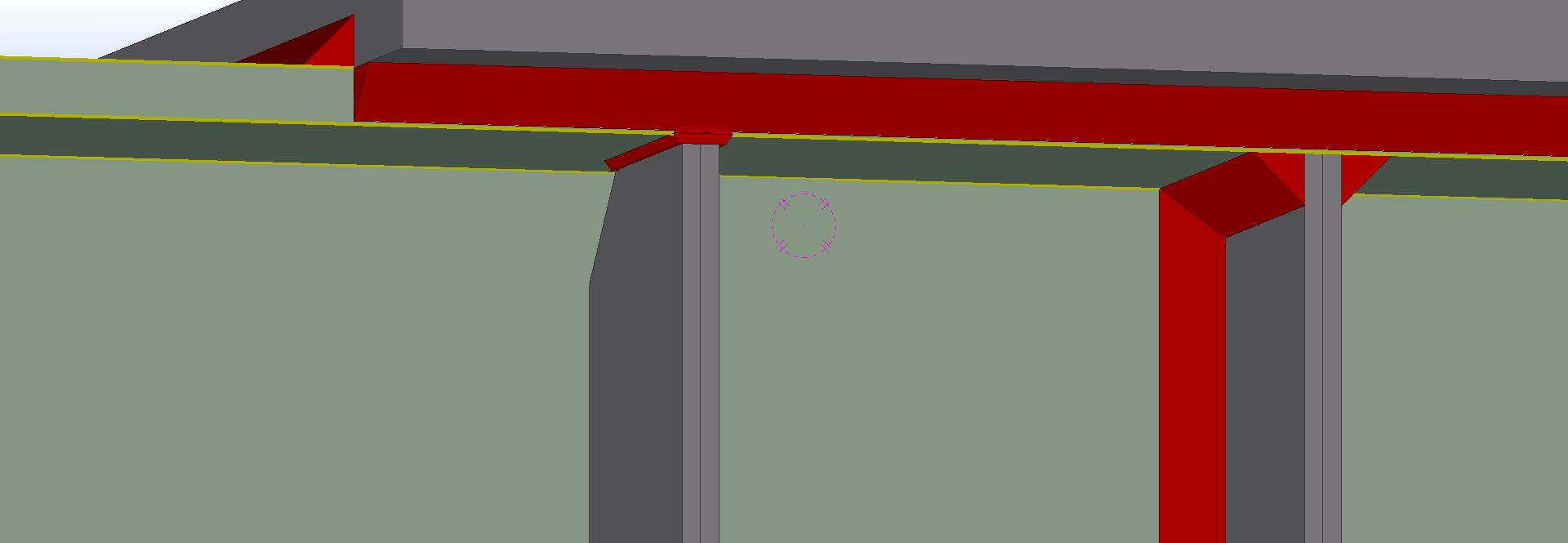

Использую команду "Создать сварной шов между деталями". Итог команды - создается сварной шов только, например, по стенки или полки двутавра и ребра жесткости. А мне необходимо чтобы в модели создавался непрерывный сварной шов на обеим полкам и стенке двутавра (как у крайнего ребра жесткости см. на фото).

Чтобы получился непрерывный сварной шов приходится использовать команду "Создать сварной шов по ломаной линии" что значительно дольше.

Подскажите, выход из данной ситуации, что я неправильно делаю.

Команду "Создать сварной шов" к сожалению не нашел в "Детализация" - "Сварной шов" - там 4 вида шва + подготовка
Вложения

meart
Сообщения: 493
Регистрация: 04 мар 2013, 18:09

Re: Сварка по контору примыкания втор. детали к основной

Сообщение meart » 09 сен 2016, 10:22

двойной клик по шву должен открыть свойства сварного шва, где нужно указать, что он замкнутый
«Есть только две бесконечные вещи: Вселенная и глупость. Хотя насчет Вселенной я не вполне уверен.» А. Эйнштейн

Semenov
Сообщения: 61
Регистрация: 21 май 2016, 07:55

Re: Сварка по контору примыкания втор. детали к основной

Сообщение Semenov » 09 сен 2016, 11:21

meart писал(а):двойной клик по шву должен открыть свойства сварного шва, где нужно указать, что он замкнутый

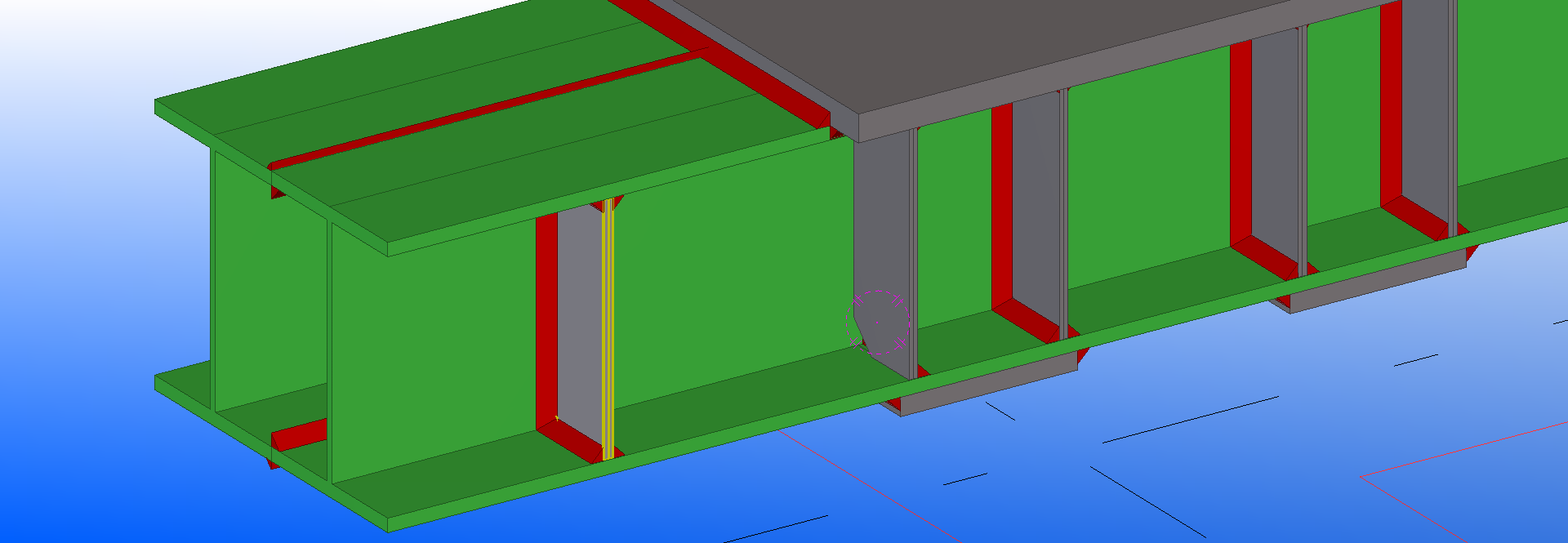

к сожалению не получается, сварной шов действительно получается замкнутый - точнее двухсторонним, но не по всему контуру пластины, а только между полкой двутавра и ребром жесткости/стенкой двутавра и ребром жесткости
Вложения

meart
Сообщения: 493
Регистрация: 04 мар 2013, 18:09

Re: Сварка по контору примыкания втор. детали к основной

Сообщение meart » 09 сен 2016, 11:34

:| скрин настроек шва в студию
«Есть только две бесконечные вещи: Вселенная и глупость. Хотя насчет Вселенной я не вполне уверен.» А. Эйнштейн

Semenov
Сообщения: 61
Регистрация: 21 май 2016, 07:55

Re: Сварка по контору примыкания втор. детали к основной

Сообщение Semenov » 09 сен 2016, 11:43

meart писал(а)::| скрин настроек шва в студию

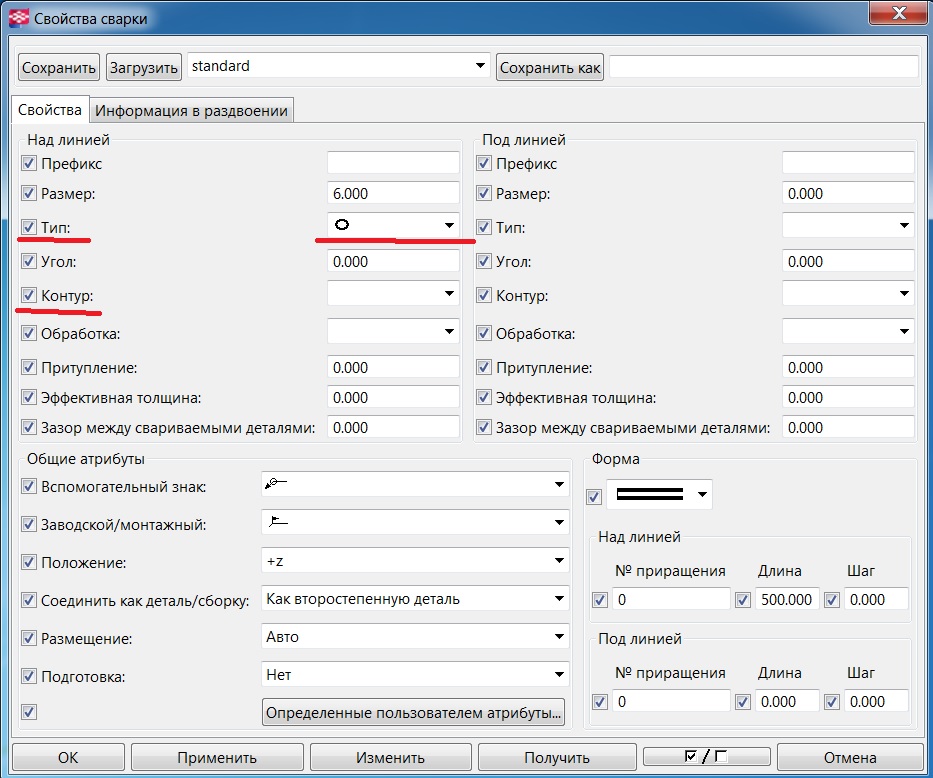

В типе выбрал шов по замкнутому контуру (овал)

Менял различные виды в "Контуру" не помогло
Вложения

meart
Сообщения: 493
Регистрация: 04 мар 2013, 18:09

Re: Сварка по контору примыкания втор. детали к основной

Сообщение meart » 09 сен 2016, 16:13

"вспомогательный знак" с кружочком и означает, что шов по контуру.
«Есть только две бесконечные вещи: Вселенная и глупость. Хотя насчет Вселенной я не вполне уверен.» А. Эйнштейн

Semenov
Сообщения: 61
Регистрация: 21 май 2016, 07:55

Re: Сварка по контору примыкания втор. детали к основной

Сообщение Semenov » 09 сен 2016, 19:47

meart писал(а):"вспомогательный знак" с кружочком и означает, что шов по контуру.
Мне необходимо, чтобы сварной шов был именно смоделирован по периметру всей детали, чтобы при подсчете сварных швов на отправочной марке - была истинная длина. Поэтому я и спрашиваю есть ли такая команда, потому что выполнять сварной шов ломаной линии в большом проекте в каждой марке довольно трудоемко

Владимир Шнейдер
Сообщения: 291
Регистрация: 03 фев 2012, 17:29
Откуда: Днепропетровск

Re: Сварка по контору примыкания втор. детали к основной

Сообщение Владимир Шнейдер » 09 сен 2016, 22:30

1 шаг - убираете скосы на ребре
2 шаг - привариваете ребро обычным способом - деталь к детали
3 шаг - правой кнопкой на шве - преобразовать в шов по многоугольнику
4 шаг - вернуть скосы в ребре

Semenov
Сообщения: 61
Регистрация: 21 май 2016, 07:55

Re: Сварка по контору примыкания втор. детали к основной

Сообщение Semenov » 10 сен 2016, 13:24

Ребята, спасибо большое за ответы

Владимир Шнейдер, точно! Спасибо

Ответить
