Узел структурной конструкции Tekla Structures

Сообщение kmd101 » 25 авг 2016, 17:03

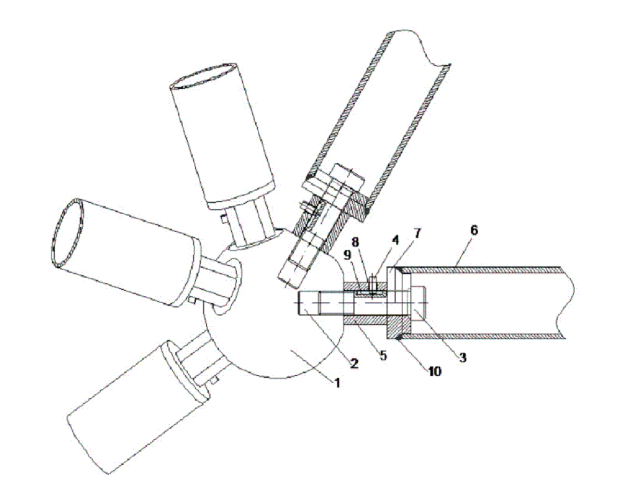

Добрый день, коллеги. Если кто-нибудь знает, прошу подскажите. Как в Текле сделать узел структурной конструкции. Интересует именно сфера с отверстиями под болты (см. рисунок). И как потом из модели получить чертеж для производства. (если имеется пример, буду очень благодарен)
Вложения

Аватара пользователя
100k
Сообщения: 172
Регистрация: 12 фев 2014, 11:04

Re: Узел структурной конструкции

Сообщение 100k » 25 авг 2016, 17:17

Я бы сделал (шарик) в Скетчап, действительно очень удобная штука, а потом ипортировал бы в Теклу

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2873
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Узел структурной конструкции

Сообщение Таран Д. А. » 28 авг 2016, 09:50

В таких конструкциях надо указывать расположение отверстий а не саму форму шара. Шар то он готовый.

kmd101
Сообщения: 2
Регистрация: 25 авг 2016, 16:59

Re: Узел структурной конструкции

Сообщение kmd101 » 29 авг 2016, 13:43

Таран Д. А. писал(а):В таких конструкциях надо указывать расположение отверстий а не саму форму шара. Шар то он готовый.
В Текле необходимо показать эту сферу, выполнить в ней отверстия, и потом создать чертеж. Вот я и спрашиваю, как это сделать? И есть ли пример. Понятное дело, что шар купят готовый, но без отверстий, а для производства надо показать отверстия.

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2873
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Узел структурной конструкции

Сообщение Таран Д. А. » 29 апр 2018, 02:21

kmd101 писал(а):
29 авг 2016, 13:43
Таран Д. А. писал(а):В таких конструкциях надо указывать расположение отверстий а не саму форму шара. Шар то он готовый.
В Текле необходимо показать эту сферу, выполнить в ней отверстия, и потом создать чертеж. Вот я и спрашиваю, как это сделать? И есть ли пример. Понятное дело, что шар купят готовый, но без отверстий, а для производства надо показать отверстия.
Показать то их не проблема. Вопрос что они все в пространстве. Как это чудо образмерить?

Аватара пользователя
CuPo>I<a
Сообщения: 846
Регистрация: 26 дек 2011, 12:41
Откуда: Златоуст
Контактная информация:

Re: Узел структурной конструкции Tekla Structures

Сообщение CuPo>I<a » 30 апр 2018, 07:53

Сдаётся мне, человек за полтора года уже решил проблему....
