Балконная плита в Tekla Structures

Ответить
Галина
Сообщения: 9
Регистрация: 27 май 2016, 15:41

Балконная плита в Tekla Structures

Сообщение Галина » 27 май 2016, 15:52

Asiak1.doc
(41.5 КБ) 419 скачиваний
Подскажите, как смоделировать балконную плиту,вот такую. Я новичок в этом деле.
Уклон плиты сделан при помощи CUT part with polygon (треугольником).
Желоб для стока с уклоном от -10 до -55 мм вырезала балкой определенного сечения,но в итоге плита исчезла.
Потом попробовала смоделировать при помощи того же CUT part with polygon,но при пересечении желобков получается как-то коряво очень.

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2861
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Балконная плита в Tekla Structures

Сообщение Таран Д. А. » 03 июн 2016, 17:30

Как то так

Zezza
Сообщения: 152
Регистрация: 27 мар 2013, 07:36

Re: Балконная плита в Tekla Structures

Сообщение Zezza » 04 июн 2016, 10:25

Позволю себе вольность добавить пару строк в подробное руководство от Дмитрия:

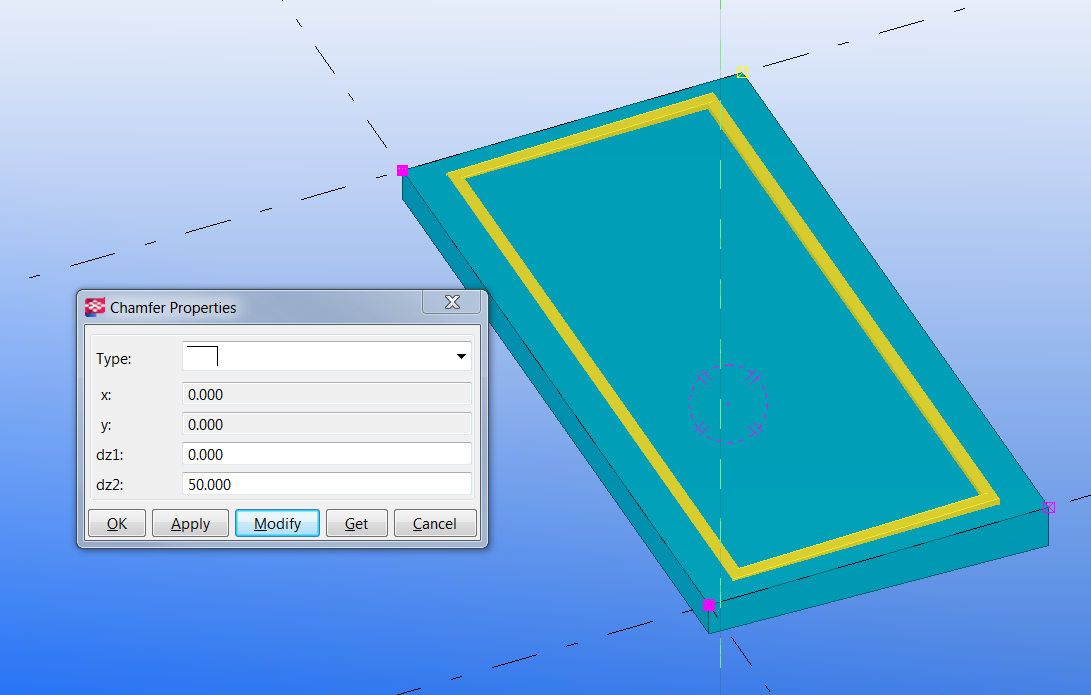

1. Уклон плиты удобно делать фаской (картинка 1);

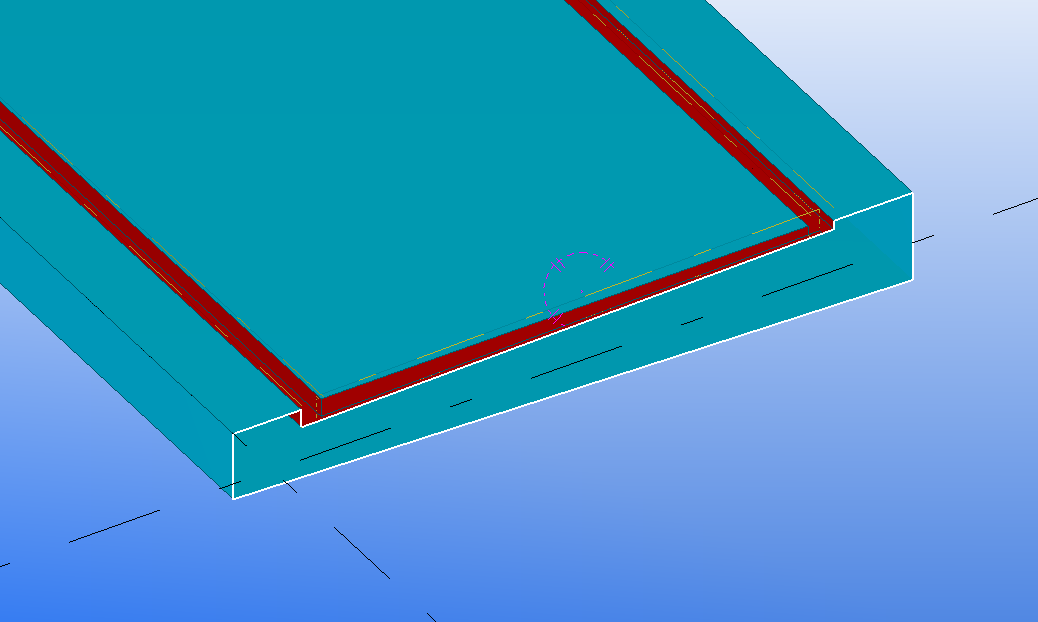

2. Вырезая жёлоб антителом, следите, чтоб их поверхности не совпадали, а то объект, из которого вырезаете, частенько вырождается. В данном случае балки сделаете выше плиты (картинка 2).
Вложения

Галина
Сообщения: 9
Регистрация: 27 май 2016, 15:41

Re: Балконная плита в Tekla Structures

Сообщение Галина » 07 июн 2016, 13:09

Спасибо!
Про то,что уклон плиты можно сделать фаской не знала. Возьму на заметку.

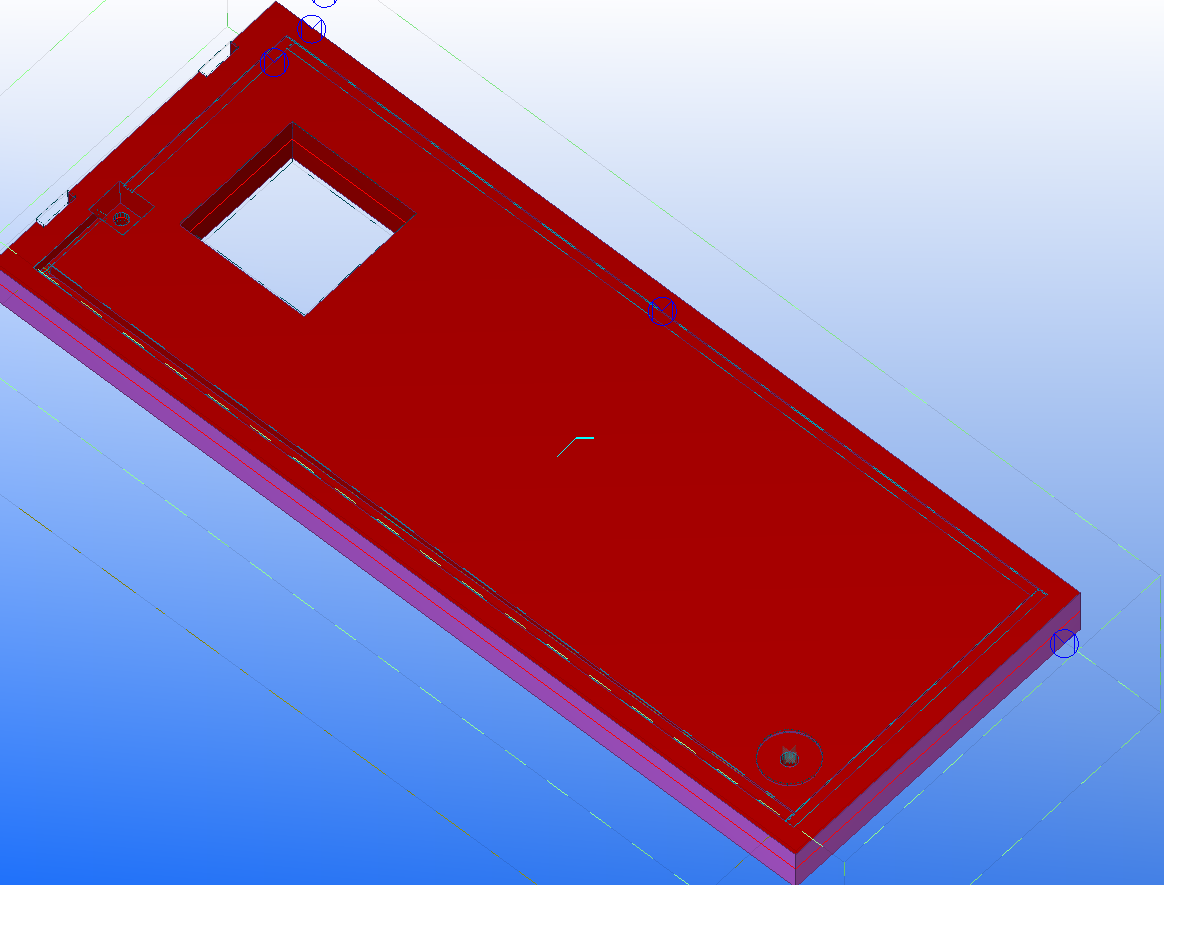

А после долгих мучений вот,что у меня получилось.
Вложения

Zezza
Сообщения: 152
Регистрация: 27 мар 2013, 07:36

Re: Балконная плита в Tekla Structures

Сообщение Zezza » 07 июн 2016, 13:13

Отлично, мои поздравления, продолжайте в том же духе!
З.Ы. чего делали с помощью массива?

Аватара пользователя
CuPo>I<a
Сообщения: 846
Регистрация: 26 дек 2011, 12:41
Откуда: Златоуст
Контактная информация:

Re: Балконная плита в Tekla Structures

Сообщение CuPo>I<a » 07 июн 2016, 14:53

Zezza писал(а):Отлично, мои поздравления, продолжайте в том же духе!
З.Ы. чего делали с помощью массива?
не вводи в ступор людей :) значок М - не только для массива. Вырезала поди чего-то стандартным плагином

Zezza
Сообщения: 152
Регистрация: 27 мар 2013, 07:36

Re: Балконная плита в Tekla Structures

Сообщение Zezza » 07 июн 2016, 15:01

Окей!)Плагин в разговоре не участвовал!))

Галина
Сообщения: 9
Регистрация: 27 май 2016, 15:41

Re: Балконная плита в Tekla Structures

Сообщение Галина » 07 июн 2016, 16:41

Плагином была первоначальна сделана плита. Потом ее взорвала: так проще сохранить все классы и др.настройки,с которыми мы работаем.

Ответить
