Метки деталей Tekla Structures

Сообщение alstey » 23 янв 2016, 15:24

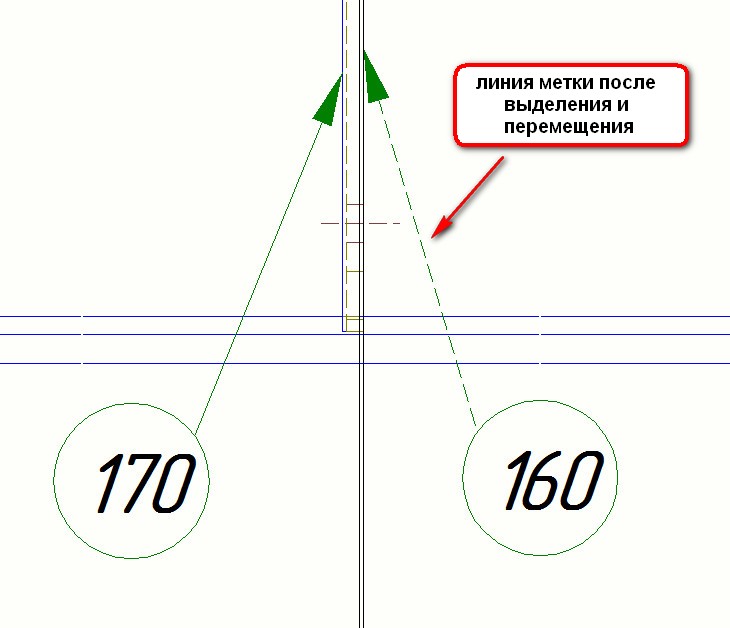

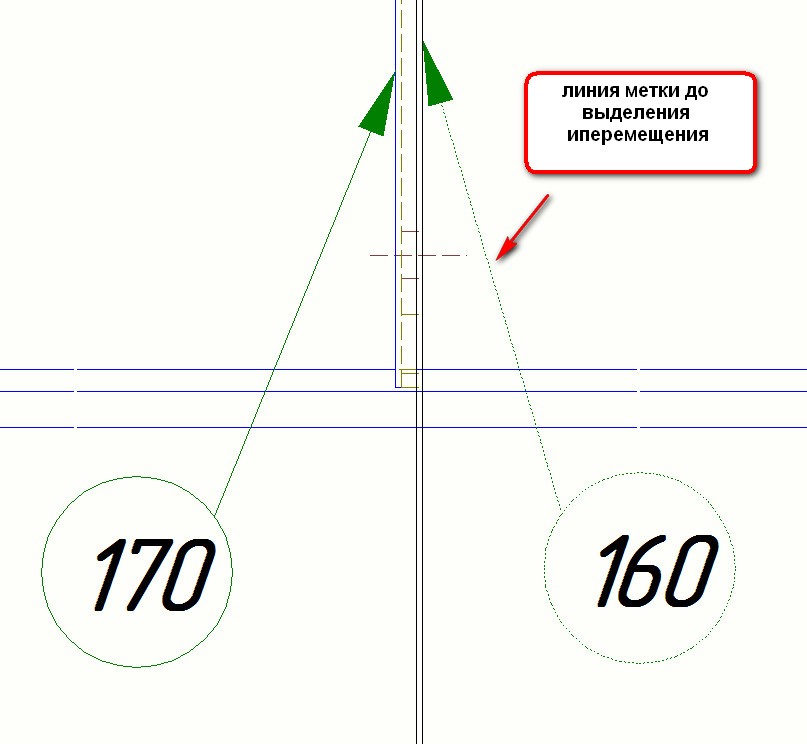

Не раз замечал непонятную для меня вещь- линии меток деталей из сплошных или прерывистых становятся из мелкой точки. При их выделении и небольшой сдвижки кончика линии, она становится нормальной (сплошной, либо прерывистой). В чем тут дело?
Вложения

meart
Сообщения: 494
Регистрация: 04 мар 2013, 18:09

Re: метки деталей

Сообщение meart » 23 янв 2016, 19:15

линия точками означает, что выноска не указывает на свой объект.. т.е. если это выноска детали, то начинается линия за границами детали :D и текла типо показывает, что ты промазал
«Есть только две бесконечные вещи: Вселенная и глупость. Хотя насчет Вселенной я не вполне уверен.» А. Эйнштейн

alstey
Сообщения: 1072
Регистрация: 18 май 2013, 11:30

Re: метки деталей

Сообщение alstey » 23 янв 2016, 19:17

meart писал(а):линия точками означает, что выноска не указывает на свой объект.. т.е. если это выноска детали, то начинается линия за границами детали :D и текла типо показывает, что ты промазал
Понятно, спасибо. Не очень удобно тянуть стрелку в тело детали...

meart
Сообщения: 494
Регистрация: 04 мар 2013, 18:09

Re: метки деталей

Сообщение meart » 23 янв 2016, 23:02

alstey писал(а):
meart писал(а):линия точками означает, что выноска не указывает на свой объект.. т.е. если это выноска детали, то начинается линия за границами детали :D и текла типо показывает, что ты промазал
Понятно, спасибо. Не очень удобно тянуть стрелку в тело детали...
если тянуть метку с шифтом она тянется целиком.
«Есть только две бесконечные вещи: Вселенная и глупость. Хотя насчет Вселенной я не вполне уверен.» А. Эйнштейн

alstey
Сообщения: 1072
Регистрация: 18 май 2013, 11:30

Re: метки деталей

Сообщение alstey » 23 янв 2016, 23:15

meart писал(а):
alstey писал(а):
meart писал(а):линия точками означает, что выноска не указывает на свой объект.. т.е. если это выноска детали, то начинается линия за границами детали :D и текла типо показывает, что ты промазал
Понятно, спасибо. Не очень удобно тянуть стрелку в тело детали...
если тянуть метку с шифтом она тянется целиком.
Да, но, например, подтягивать метку к тонким ребрам нужно хорошо смаштабировать изображение, а это потеря времени...не очень удобно
