Автоматические метки армирования Tekla Structures

Сообщение EMengineer » 19 авг 2015, 23:22

Всем привет.

Возник вопрос такой.
Возможно ли проставить автоматически метки армирования в чертеже общего вида?

Например есть раскладка стены ж/б конструкции с сеткой, рангами и продольной арматурой. Хотелось бы автоматизировать расставление меток.

Пытался делать так:
делал фильтр по классу например для рангов и сохранял его. Затем сохранял нужные метки армирования (reinforcement marks) и добавлял это в настройки объектов по уровню. И ничего не выходит.
Возможно ли это сделать? Если да, подскажите пожалуйста как. А если это не возможно сделать, поделитесь своим способом расставления меток.

Спасибо.

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2861
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Автоматические метки армирования Tekla Structures

Сообщение Таран Д. А. » 20 авг 2015, 13:10

Полностью автоматом расставлять не получится.

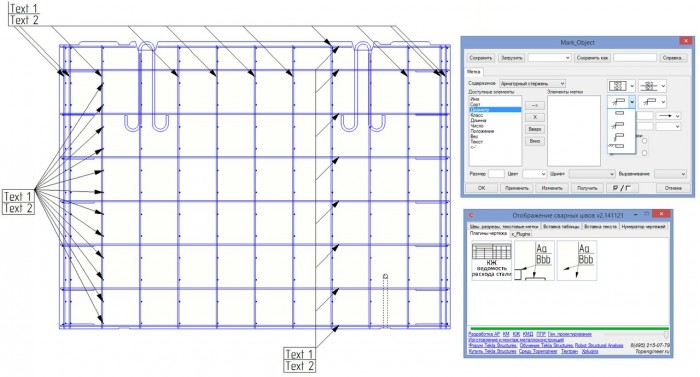

Для удобства у нас есть плагин (он бесплатный)
Плагин позволяет вставлять мультивыноски как по вертикали так и по горизонтали.
Так чертеж смотрится качественнее.

Скачать можно тут http://topengineer.ru/programms/weldapp
Вложения

kisli
Сообщения: 2
Регистрация: 02 окт 2015, 15:55

Re: Автоматические метки армирования Tekla Structures

Сообщение kisli » 28 ноя 2015, 20:11

Можете подсказаь как отменить автоматическую маркировку на видах чертежей.
Вложения

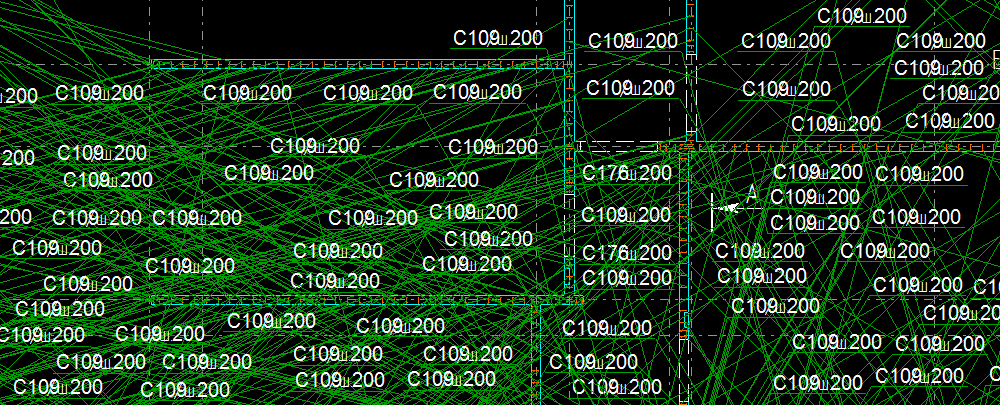

2015-11-28 19-54-48 Скриншот экрана.png
Такой вариант просто совсем не катит)

Аватара пользователя
DrBianko
Сообщения: 385
Регистрация: 07 янв 2012, 21:50
Откуда: Украина, г. Кривой Рог

Re: Автоматические метки армирования Tekla Structures

Сообщение DrBianko » 28 ноя 2015, 20:51

Метки армирование отключить(удалить все содержимое в настройках с меток), или настроить их создание.

Вячеслав Юрьевич
Сообщения: 19
Регистрация: 10 янв 2015, 15:58

Re: Автоматические метки армирования Tekla Structures

Сообщение Вячеслав Юрьевич » 30 ноя 2015, 14:12

Добрый день!
Подскажите пожалуйста

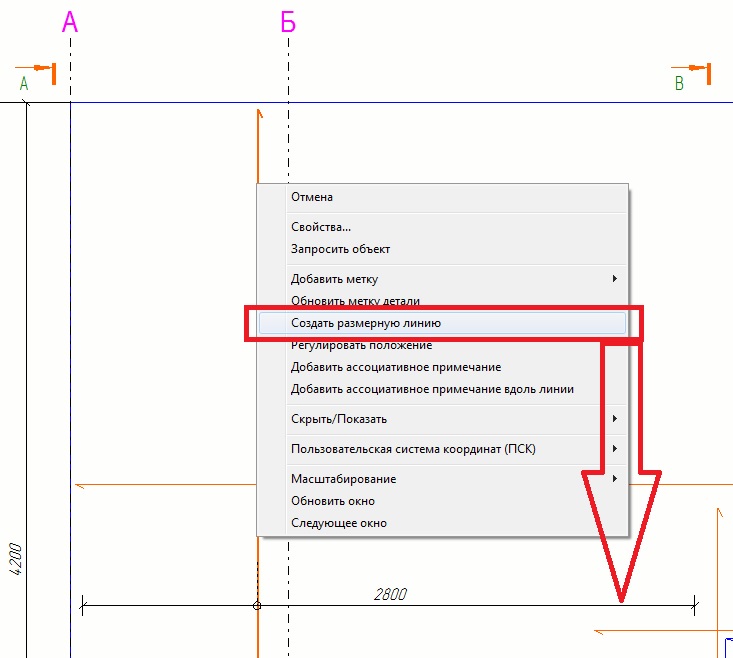

1. Как сделать чтобы зона распределения армирования создавалась автоматически т.е. где это сидит в свойствах вида, а то приходится вручную это делать (щелчок по ЛКМ и выбираем создать размерную линию), чертеж отливаемого элемента. рис 1

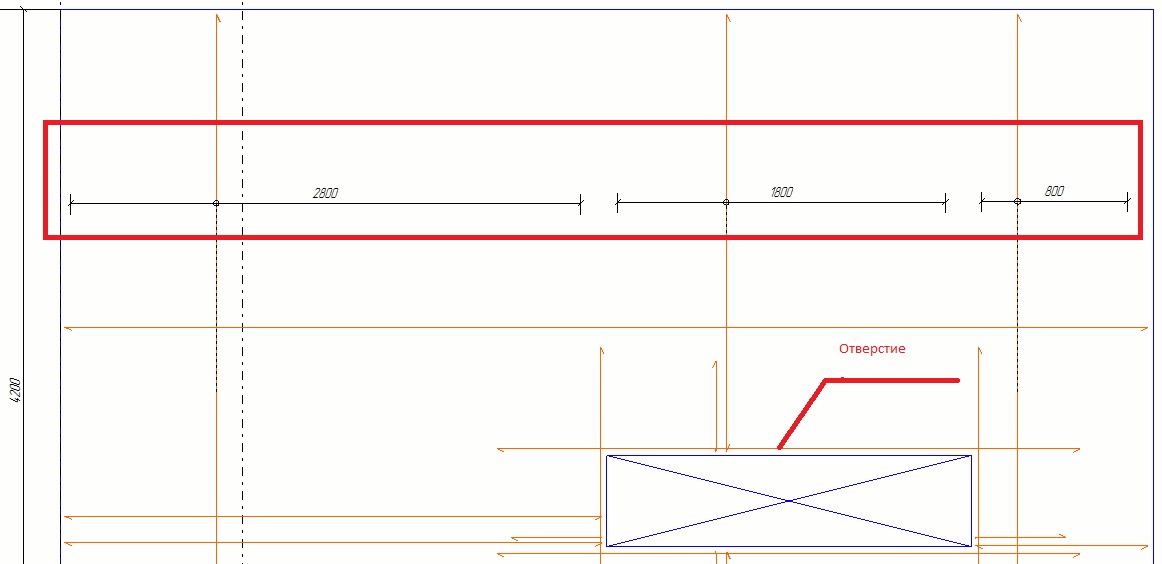

2. Как сделать чтобы отверстие не разбивало армирование (тоесть вместо 3-х одинаковых стержней показывать один (так как стержни попадают в спецификацию в погонных метрах и имеют одинаковую похицию),
а то приходится скрывать стержни вручную, армирование -компонент № инструмент армирования перекрытий. рис 2
Вложения
Рис 2
Рис 1
