При соединении труб в Tekla Structures рваный край

Сообщение Leonid ST » 29 апр 2015, 10:53

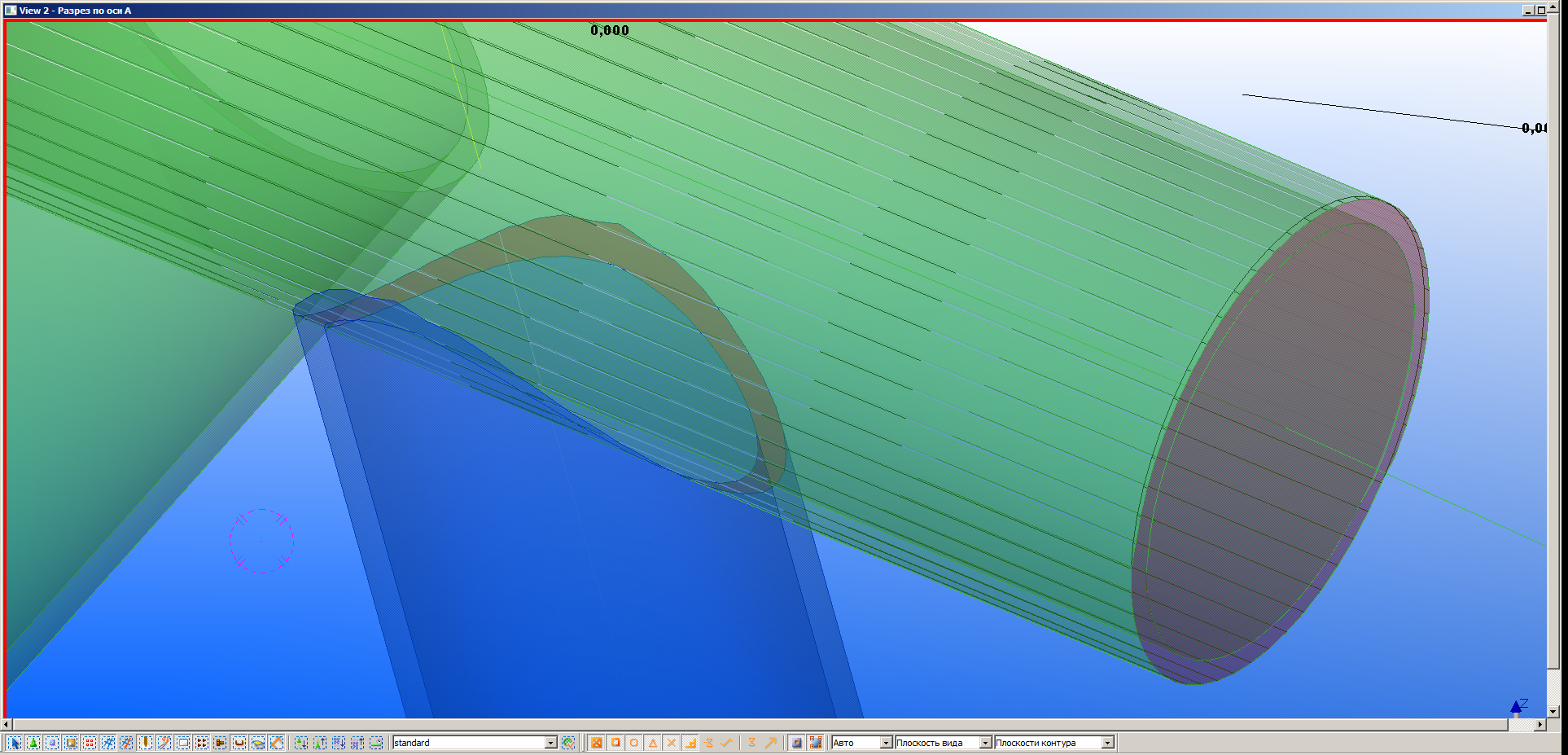

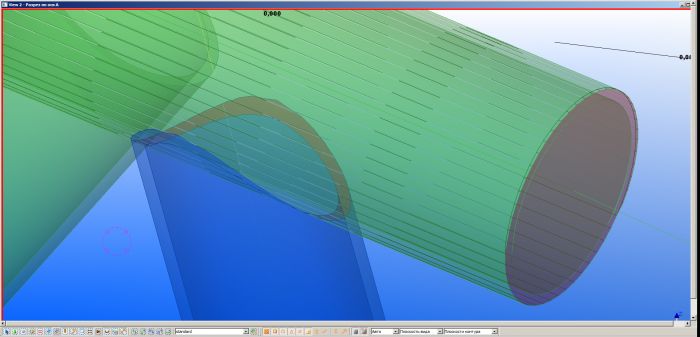

Уважаемые коллеги, прошу помочь, как побороть данную проблему. При обрезке трубы трубой получается рваный край
Вложения

alstey
Сообщения: 1070
Регистрация: 18 май 2013, 11:30

Re: При соединении труб рваный край

Сообщение alstey » 29 апр 2015, 11:08

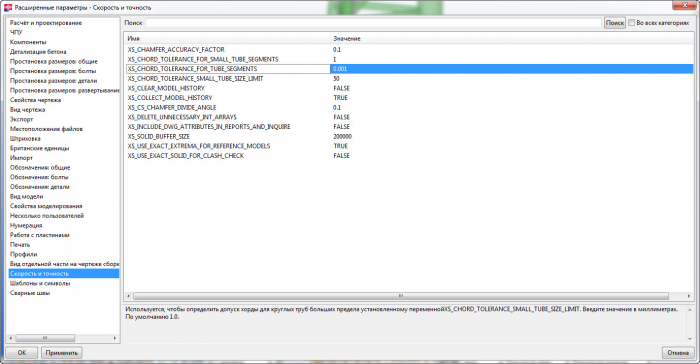

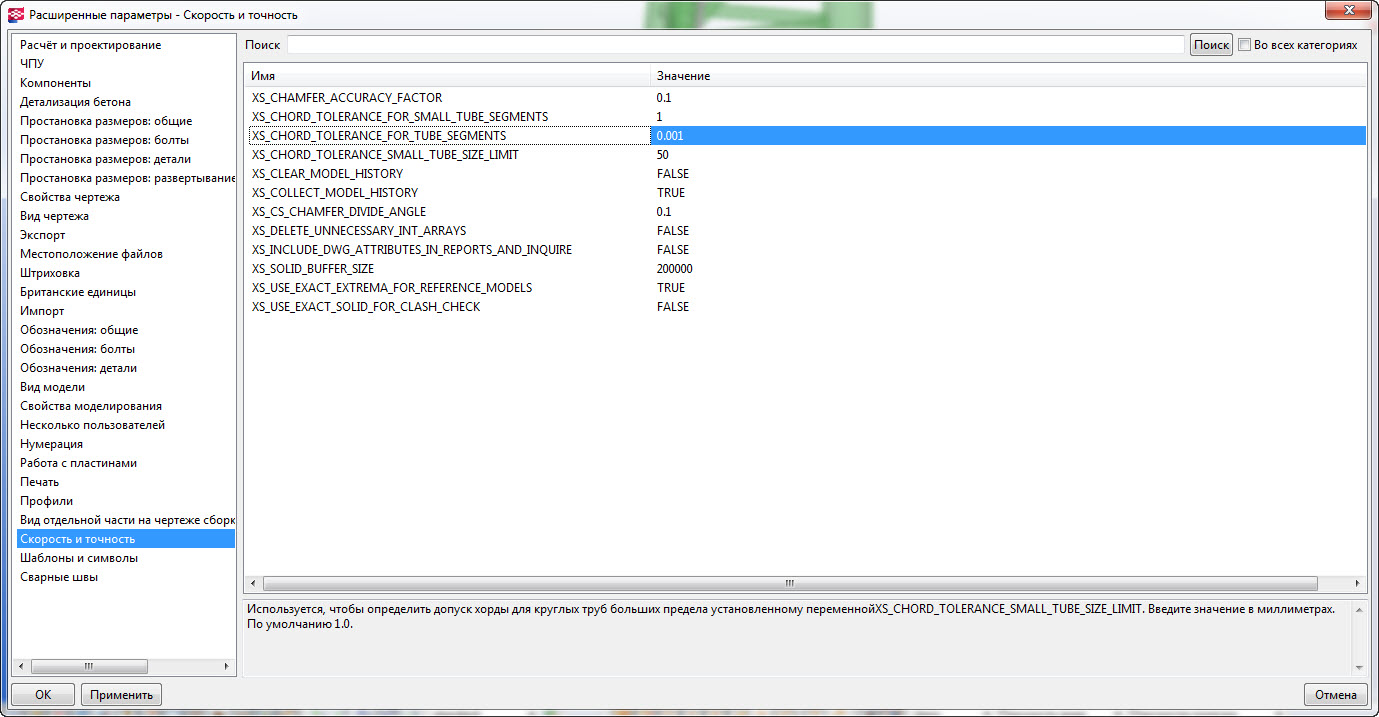

Вообще, нужно выделить элементы и правой кнопкой нажать "показать с точными линиями". А на точность отображения вообще влияют два параметра (для разных диаметров) из расширенных настроек.
Вложения
Значения по умолчанию.png

Leonid ST
Сообщения: 10
Регистрация: 18 сен 2013, 17:52

Re: При соединении труб рваный край

Сообщение Leonid ST » 29 апр 2015, 13:55

Большое спасибо, стало лучше, но вопрос остался, получается что вырезается часть стенки трубы, и чертеж плохой соответственно. Может есть способ вырезать всю стенку

alstey
Сообщения: 1070
Регистрация: 18 май 2013, 11:30

Re: При соединении труб рваный край

Сообщение alstey » 29 апр 2015, 22:06

нужно понять лучше что не получается

meart
Сообщения: 494
Регистрация: 04 мар 2013, 18:09

Re: При соединении труб рваный край

Сообщение meart » 29 апр 2015, 22:35

какого диаметра у вас трубы?
«Есть только две бесконечные вещи: Вселенная и глупость. Хотя насчет Вселенной я не вполне уверен.» А. Эйнштейн

Leonid ST
Сообщения: 10
Регистрация: 18 сен 2013, 17:52

Re: При соединении труб в Tekla Structures рваный край

Сообщение Leonid ST » 07 май 2015, 09:31

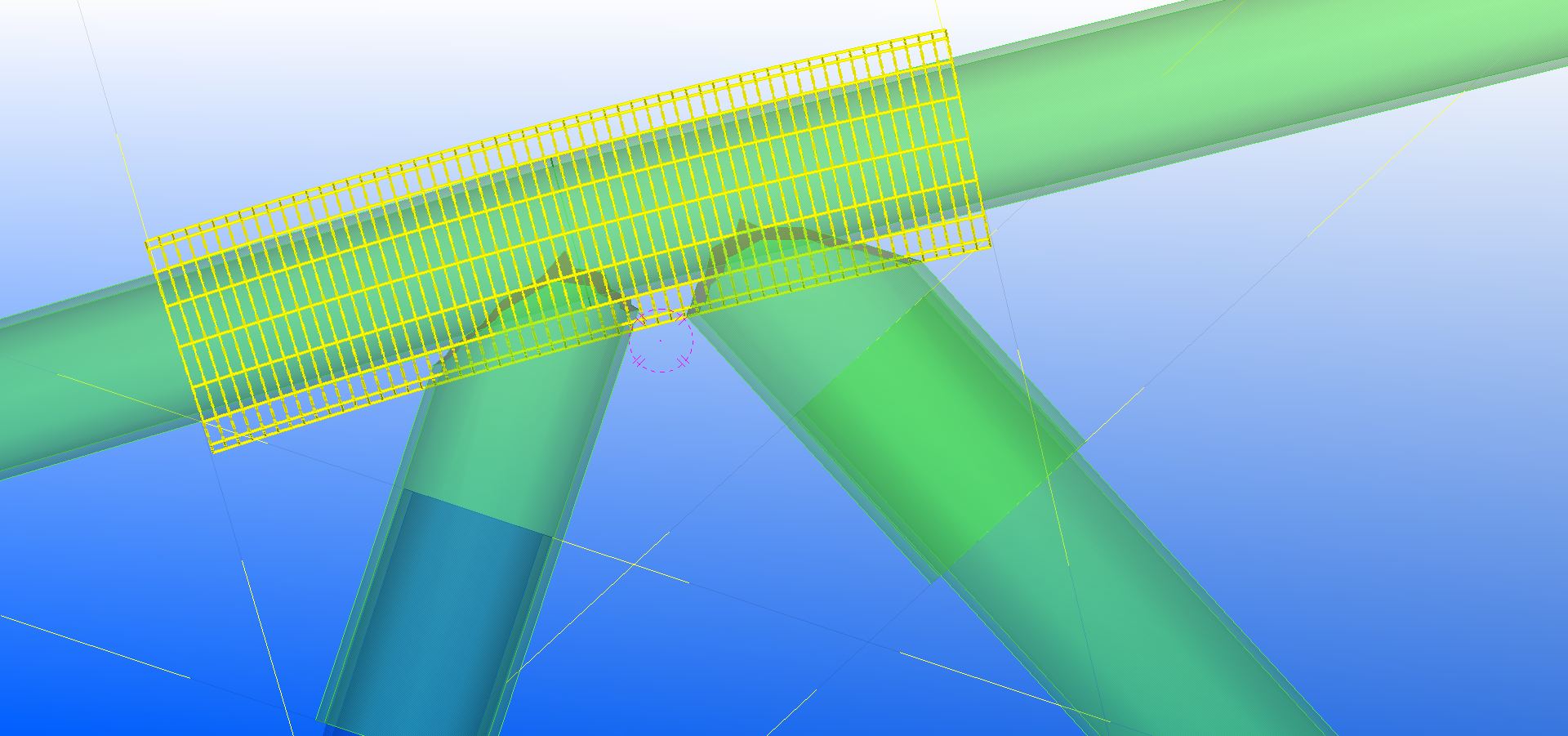

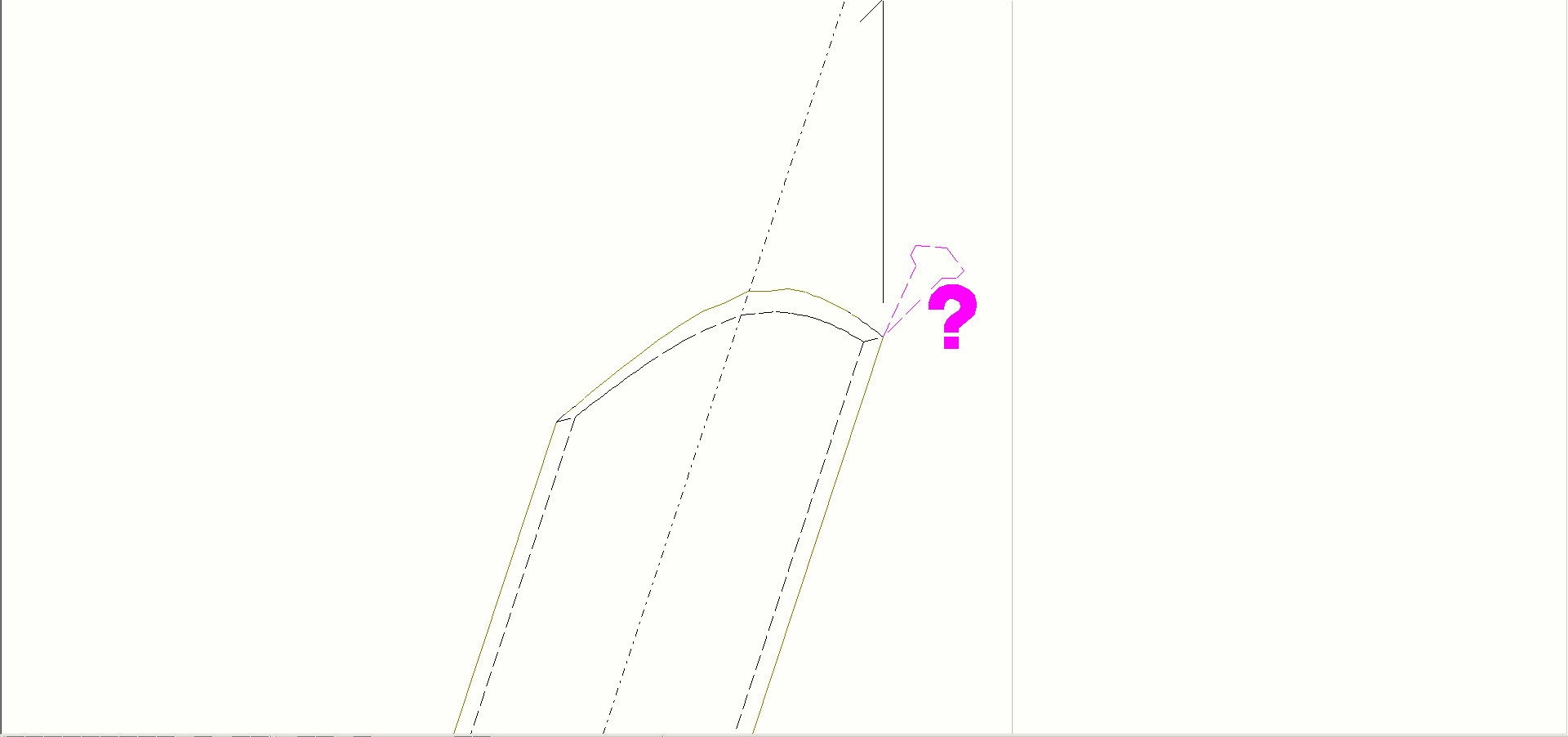

трубы диаметра до 60мм, соединения на сварке. Край трубы обычно фрезеруют, но стенка не режется под углом, тем более толщина стенки трубы до 3мм. Соответственно чертеж получается такой см вложение
