Экспорт чертежей Tekla Structures в dwg

Сообщение alstey » 13 фев 2015, 00:35

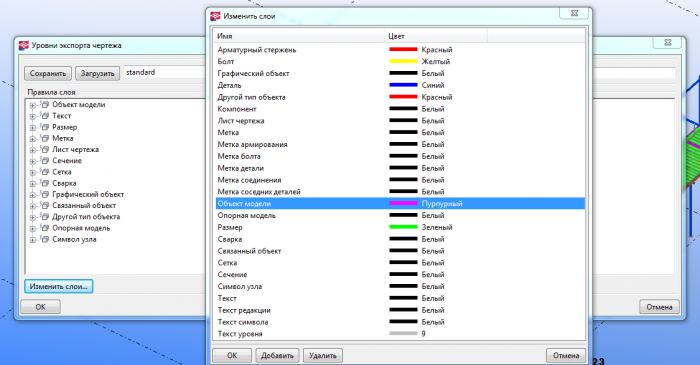

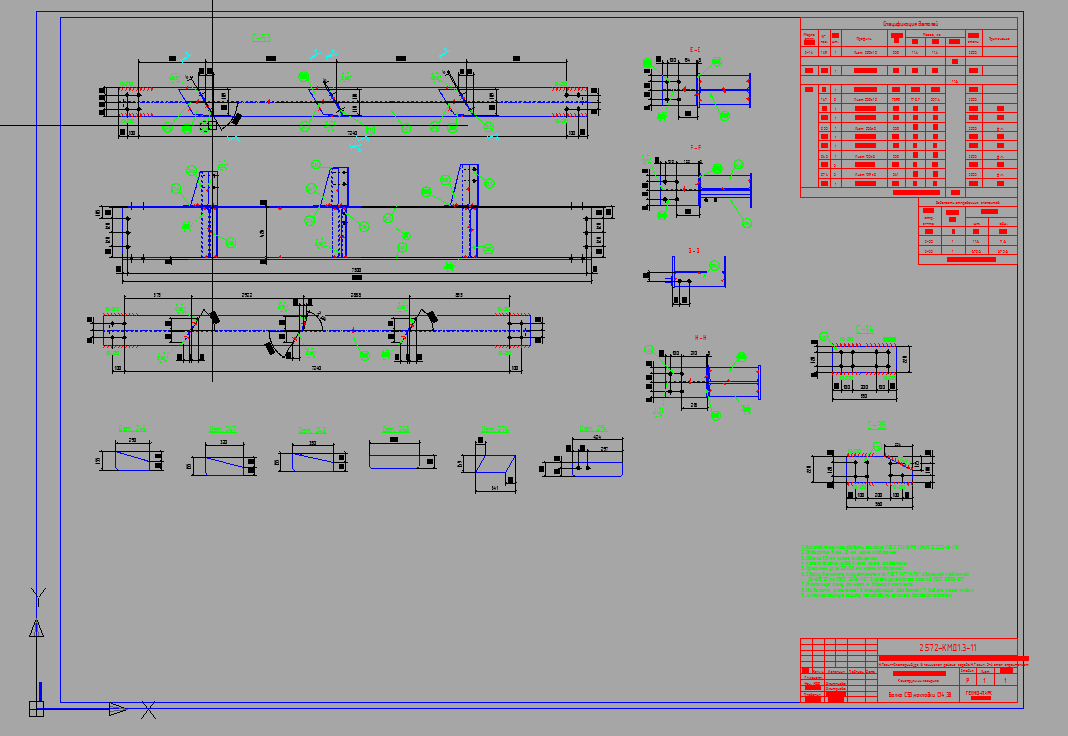

Столкнулся с проблемой экспорта в чертежей в dwg так, чтобы цвета линий по умолчанию соответствовали настройкам отображения на чертежах в текле.
В меню экспорта все линии по умолчанию белые, есть возможность настройки, но настройки цвета соседних деталей, например, нет.
Как-то у меня раньше получалось по умолчанию получить в dwg чертежи с такими же цветами ,как и в чертежах теклы, а сейчас не выходит.
Кто-то в курсе проблемы?
Вложения

CFIFT
Сообщения: 96
Регистрация: 24 июн 2013, 12:23

Re: Экспорт чертежей Tekla Structures в dwg

Сообщение CFIFT » 16 фев 2015, 10:15

А какой LinetypeMapping.xml используешь?

alstey
Сообщения: 1069
Регистрация: 18 май 2013, 11:30

Re: Экспорт чертежей Tekla Structures в dwg

Сообщение alstey » 16 фев 2015, 18:29

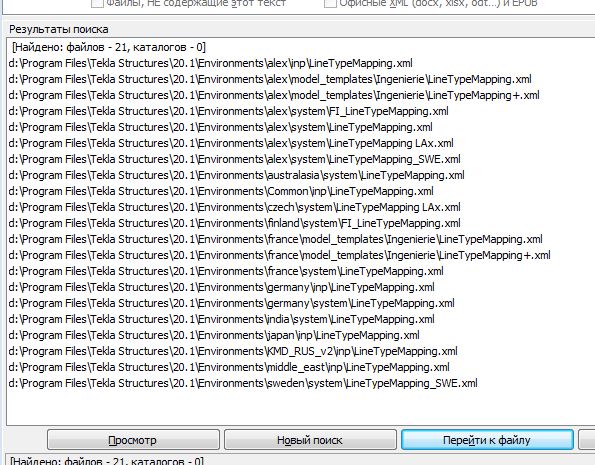

Вот здесь http://teklastructures.support.tekla.co ... nd_weights пишется о LineTypeMapping.xml (..\Tekla Structures\<version>\environments\common\inp. Я так понял, что оттуда. Вопрос в настройке, соответствующей цветам в текле.

CFIFT
Сообщения: 96
Регистрация: 24 июн 2013, 12:23

Re: Экспорт чертежей Tekla Structures в dwg

Сообщение CFIFT » 17 фев 2015, 08:35

alstey писал(а):Вот здесь http://teklastructures.support.tekla.co ... nd_weights пишется о LineTypeMapping.xml (..\Tekla Structures\<version>\environments\common\inp. Я так понял, что оттуда. Вопрос в настройке, соответствующей цветам в текле.
Все верно, редактируешь его как необходимо

alstey
Сообщения: 1069
Регистрация: 18 май 2013, 11:30

Re: Экспорт чертежей Tekla Structures в dwg

Сообщение alstey » 17 фев 2015, 12:37

CFIFT писал(а):Все верно, редактируешь его как необходимо
Как настроить цвет соседних деталей? И как настроить конвертацию шрифтов из среды? Что-то тоже не выходит.

alstey
Сообщения: 1069
Регистрация: 18 май 2013, 11:30

Re: Экспорт чертежей Tekla Structures в dwg

Сообщение alstey » 17 фев 2015, 21:29

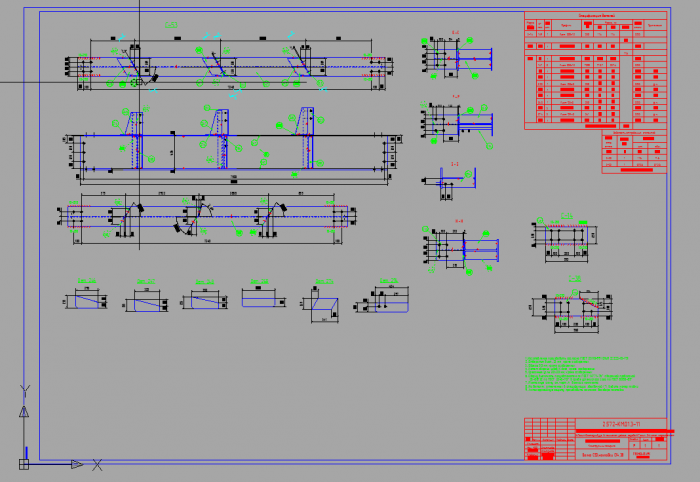

Столкнулся с проблемами конвертации отображение шрифтов GOST2304A.ttf, TeklaStructuresFont.ttf, Topengineer.ttf в dwg файле (полученным в результате конвертации из теклы). На метках разрезов вместо "1-1", "2-2" и т.д . стоит "А-А", "B-B" и т.д. Наклон GOST2304A.ttf не решается автоматически. подписи переводятся корявенько. Дима, может есть соответсвтующие shx файлы ? Как, вообще, решается вопрос? Баловался с подстановкой через dxf_fonts.cnv, результатов не дало. Кто-то добился хотя-бы близкого соответствия между чертежем теклы в среде топ и dwg файлом? Спасибо.

Светлана
Сообщения: 37
Регистрация: 30 янв 2015, 11:10
Откуда: Екатеринбург

Сообщение Светлана » 19 мар 2015, 09:19

При экспорте в AutoCad веса линий почему-то не экспортируются, хотя в файле LineTypeMapping веса линий прописаны. В чем проблема? Помогите, пожалуйста.

Yuzer
Сообщения: 200
Регистрация: 26 май 2012, 12:39
Откуда: Україна Харків

Re: Экспорт чертежей Tekla Structures в dwg

Сообщение Yuzer » 19 мар 2015, 09:27

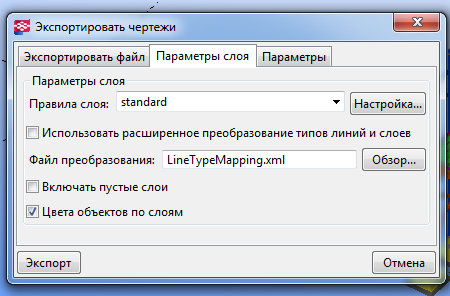

Галочка стоит "использовать расширенное преобразование"?

Светлана
Сообщения: 37
Регистрация: 30 янв 2015, 11:10
Откуда: Екатеринбург

Сообщение Светлана » 19 мар 2015, 09:45

Галочка стоит, цвета экспортируются, а веса-нет

Аватара пользователя
DrBianko
Сообщения: 385
Регистрация: 07 янв 2012, 21:50
Откуда: Украина, г. Кривой Рог

Re: Экспорт чертежей Tekla Structures в dwg

Сообщение DrBianko » 19 мар 2015, 10:42

Цветы нет, а веса нет.... как-то не верится=(
DWG файл выложите что ли

Yuzer
Сообщения: 200
Регистрация: 26 май 2012, 12:39
Откуда: Україна Харків

Re:

Сообщение Yuzer » 19 мар 2015, 11:38

Светлана писал(а):Галочка стоит, цвета экспортируются, а веса-нет
Путь к тому файлу преобразования указан?
Покажите скрин вашего файлика настроек.

Светлана
Сообщения: 37
Регистрация: 30 янв 2015, 11:10
Откуда: Екатеринбург

Re: Re:

Сообщение Светлана » 19 мар 2015, 12:20

Путь к тому файлу преобразования указан?
Покажите скрин вашего файлика настроек.[/quote]

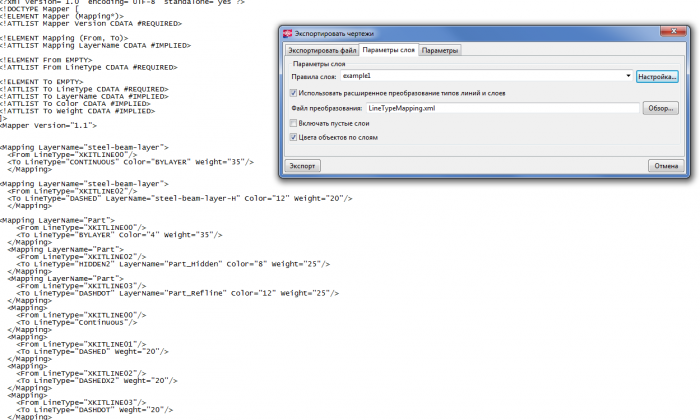

Вот файл
Вложения

Светлана
Сообщения: 37
Регистрация: 30 янв 2015, 11:10
Откуда: Екатеринбург

Re: Re:

Сообщение Светлана » 19 мар 2015, 12:33

Yuzer писал(а):
Светлана писал(а):Галочка стоит, цвета экспортируются, а веса-нет
Путь к тому файлу преобразования указан?
Покажите скрин вашего файлика настроек.

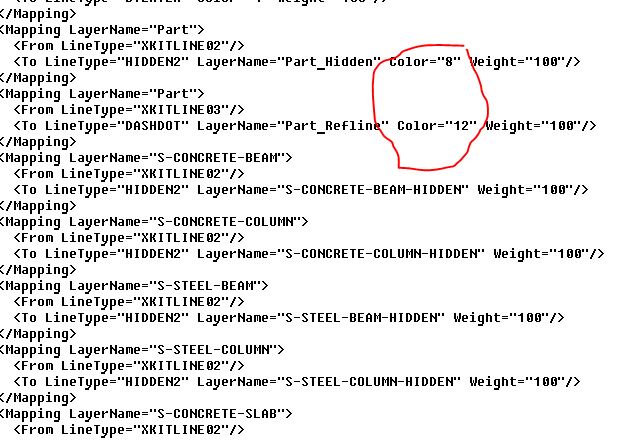

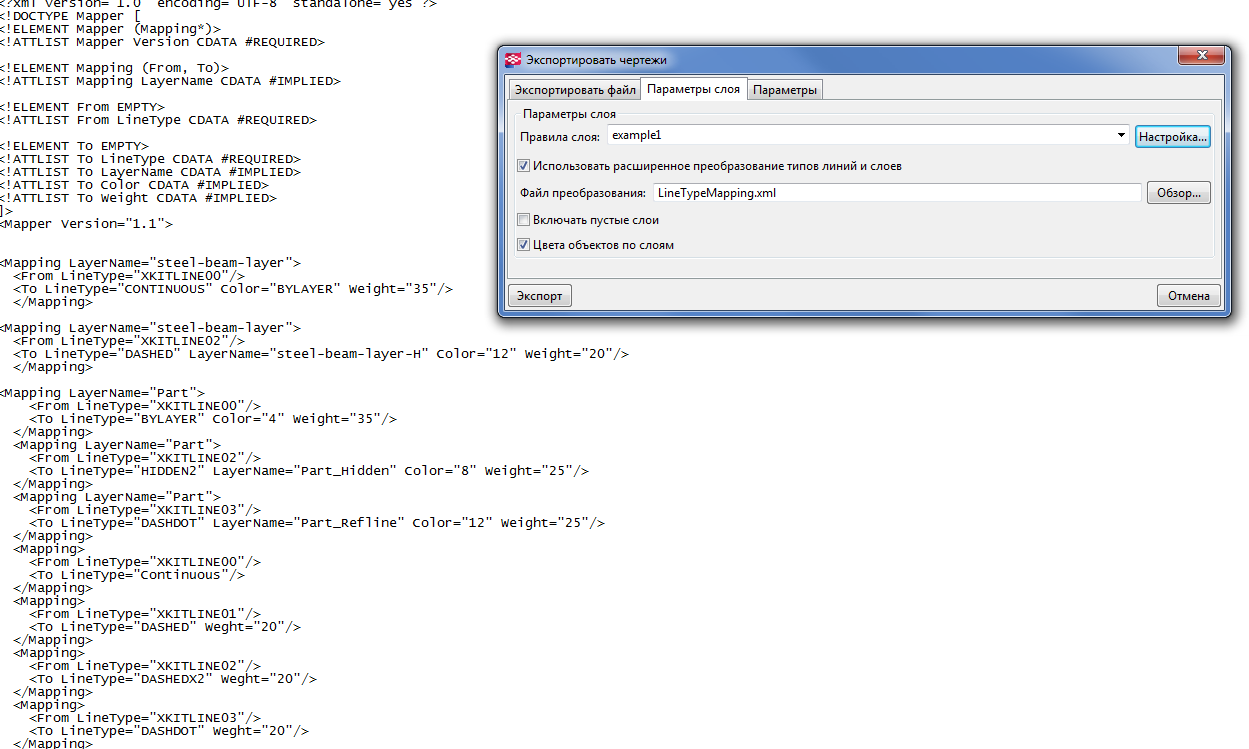

Вот пример
Вложения

CFIFT
Сообщения: 96
Регистрация: 24 июн 2013, 12:23

Re: Экспорт чертежей Tekla Structures в dwg

Сообщение CFIFT » 20 мар 2015, 06:52

А вес линий в самом Автокаде включила?

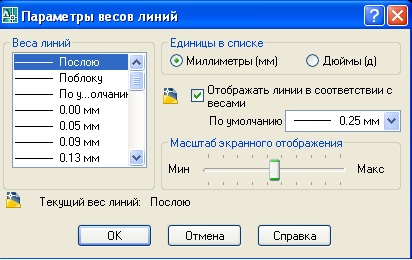

Вес линий.jpg
Вес линий.jpg (45.76 КБ) 5874 просмотра

Светлана
Сообщения: 37
Регистрация: 30 янв 2015, 11:10
Откуда: Екатеринбург

Re: Экспорт чертежей Tekla Structures в dwg

Сообщение Светлана » 20 мар 2015, 11:52

CFIFT писал(а):А вес линий в самом Автокаде включила?
Вес линий.jpg
Да, в Автокаде тоже включен вес линий

Yuzer
Сообщения: 200
Регистрация: 26 май 2012, 12:39
Откуда: Україна Харків

Re: Экспорт чертежей Tekla Structures в dwg

Сообщение Yuzer » 20 мар 2015, 12:24

Как в диспетчере слоев выглядит слой Part?
