Развертка гнутых деталей в Tekla Structures

Сообщение alstey » 30 ноя 2014, 14:47

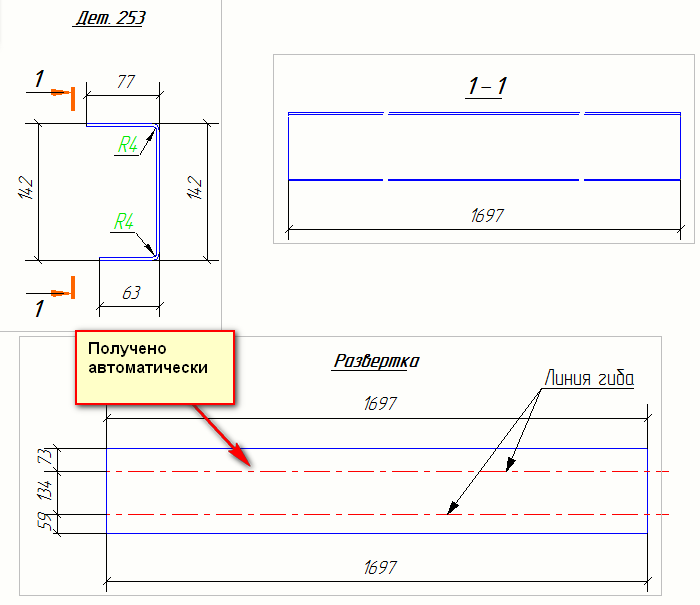

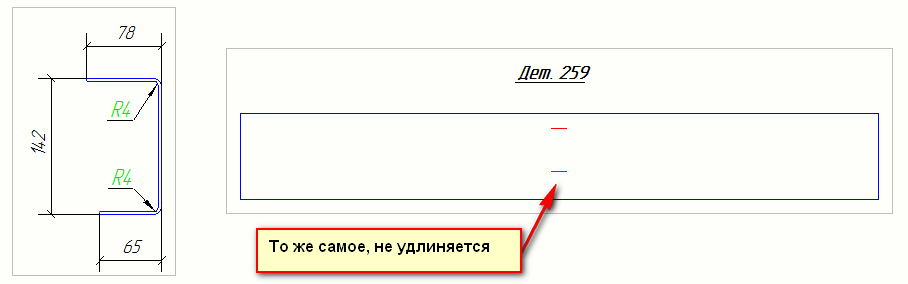

Начал делать немного развертки в 20 ср5 и был приятно удивлен. На одном гнутом швеллерке чудесно отображаются линии гиба, причем цвет и тип линии управляются типом линии для опорной. Для другого же (обратного) ничего не настраивается и линии гиба короткие, не регулируются. Как победить? В обоих случаях вид сформирован путем переключения кнопочки "атрубуты2", "развернуто-да). Оба элемента- составная балка, профиль- лист.
