Вопросы по среде KMD_RUS V2.0 для Tekla Structures

Обовлена среда KMD_RUS до версии 2.0

-Добавлен комплект КМ. Компоновки таблицы отчеты.
-Добавлена возможность создавать новые метизы, шпильки саморезы анкера и тд. В ведомостях разумеется все будет отображаться.
-Автоматическая нумерация страниц (чертежей). Предусмотрена возможность задавать серии номеров по порядку для выбранных чертежей.
-Обновление утилит сварки.
-Добавление урезанной версии анлоадера в среду. Позволяет делать выгрузки в SQL и другие виды баз данных. Возможность прямой связи с 1С.
-Собственный редактор отчетов от TOPENGINEER.RU. позволяет создавать таблицы недоступные средствами Tekla Structures. Поддержка динамически отслеживаемых не только сторок но и столбцов.
-Номер проекта автоматом пишется в имени файлов при печати. (Раньше заполнялось только вручную)
-Новые отчеты
-Topengineer.ru Открывает бесплатный хостинг (хранилище проектов) для пользователей среды KMD_RUS V2.0 место на диске не ограничено.

Новости от 17.04.2012

-Ведомости делиться на 2 3 4 колонки если ведомость слишком длинная.
-Нормально будут обозначаться как круглые так и продолговатые отверстий (автоматом).
-Улучшится обозначение двутавра в спецификации.
-Новая среда изменит установщик. Обновления будут искаться на сервере и раздаваться автоматом всем купившим среду пользователям.

Полный список добавлений выложу после недельки через 2 список очень длинный.

Сообщение **ZMK** » 04 апр 2012, 15:58

а что обновлено добавлено?

Немного подробностей скинул текст вопроса ветки

Evgeniy · Сообщение **Evgeniy** » 04 апр 2012, 19:43

Дмитрий, а можно по подробней о редакторе отчетов

Более подробная информации появится через 2 недели.

Сообщение **Alex** » 06 апр 2012, 08:52

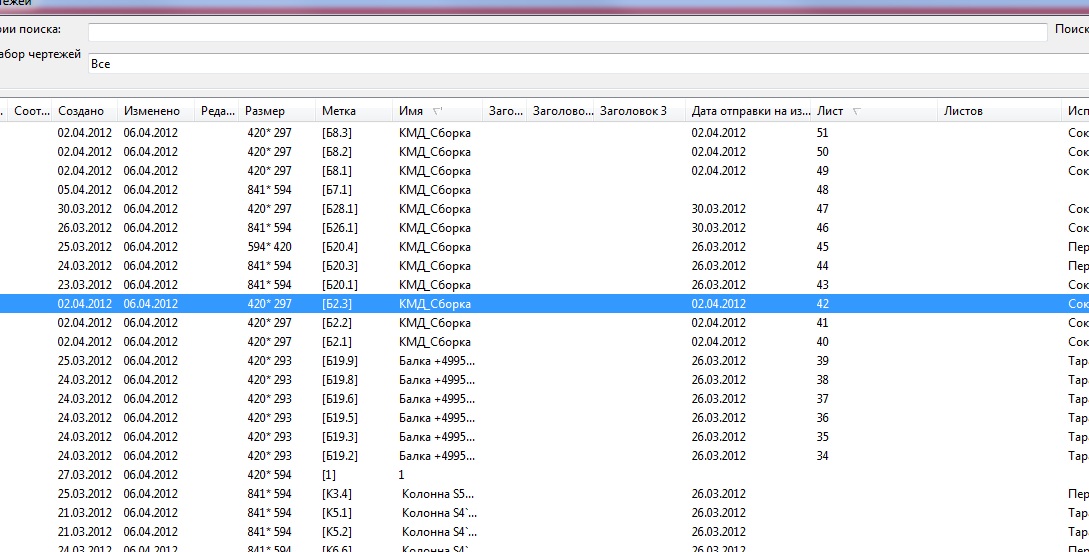

Добавили плагин нумерации страниц.
Если будут предложения пишите добавим еще что необходимо.

Здраствуйте!
Подскажите, кто купил первую версию среды, на вторую он может обновиться бесплатно?

Более точо смогу ответить через 2-3 недели.

Сообщение **beta** » 09 апр 2012, 06:56

Доброго! Дмитрий, а когда версия KMD v2.0 будет доступна для пользователей?

Через 2-3 недели в зависимости от занятости.

Alexy · Сообщение **Alexy** » 13 апр 2012, 11:11

А можно уточнить стоимость среды и способ оплаты?

Стоимость 10 тыс руб на одно рабочее место.
Мой номер карты сбербанка 4276-8383-2816-2013 visa electron Dmitry Taran
Скана чека об оплате достаточно.
Если оплачиваете прям сей час и скинете отсканированный чек об оплате, то вышлю среду сразу же.
Желательно иметь скайп для того чтобы я помог установить и показать как работать.

Alexy · Сообщение **Alexy** » 17 апр 2012, 00:23

Хорошо.
- А когда будет подробный список приятностей?
- Обновление до новых версий бесплатно? Если платно, то какова частота обновлений?
- Что в дальнейших планах по развитию среды?
- Что будет доступно проплатившему (техподдержка, возможность влиять на новые допы...)
- Возможен ли вариант "взаимозачета"?
- Могу ли я поучаствовать в разработке среды (есть опыт программирования под Инвентор)
И еще (по теме): когда ожидать утилиту для прорисовки сварных швов под 18ю версию. И будет ли она бесплатной?

Alexy писал(а):Хорошо.
- А когда будет подробный список приятностей?
- Обновление до новых версий бесплатно? Если платно, то какова частота обновлений?
- Что в дальнейших планах по развитию среды?
- Что будет доступно проплатившему (техподдержка, возможность влиять на новые допы...)
- Возможен ли вариант "взаимозачета"?
- Могу ли я поучаствовать в разработке среды (есть опыт программирования под Инвентор)
И еще (по теме): когда ожидать утилиту для прорисовки сварных швов под 18ю версию. И будет ли она бесплатной?

Полный список будет через неделю-две.. как доделаю. Точное время сказать сложно.
- Из нового возможно будет раздел КЖ. Пока обсуждается его включение.
Уже точно будут:
1) Ведомости делиться на 2 3 4 колонки если ведомость слишком длинная.
2) Нормально будут обозначаться как круглые так и продолговатые отверстий (автоматом).
3) Улучшится обозначение двутавра в спецификации.
4) Новая среда изменит установщик. Обновления будут искаться на сервере и раздаваться автоматом всем купившим среду пользователям.
- Версия 1,0 будет бесплатно обновлена до 2,0
- Дальнейшее развитие зависит от того что будут просить пользователи среды и форумчане.
-Техподдержка есть. Разумеется форум и скайп. Среда всегда развивается исключительно по потребностям пользователей. Пишите будем делать.
- Надо глянуть на то что у вас есть. Всегда готовы к сотрудничеству.
-по участию в разработке звони мне в скайп WILDOMEN.
- Сварка готова. Обновлена с учетом всех требований пользователей. Теперь все отлично клонируется. Постараюсь сегодня выложить в этой ветке и на сайте.

Alexy · Сообщение **Alexy** » 17 апр 2012, 16:13

- Надо глянуть на то что у вас есть. Всегда готовы к сотрудничеству.
Могу выслать видео с примерами на мыло.
п.с.: Скайпом не пользуюсь, сорри

Alexy писал(а):- Надо глянуть на то что у вас есть. Всегда готовы к сотрудничеству.
Могу выслать видео с примерами на мыло.
п.с.: Скайпом не пользуюсь, сорри

wildomen(собака)mail.ru

Alexy · Сообщение **Alexy** » 17 апр 2012, 18:17

Таран Д. А. писал(а):
Alexy писал(а):- Надо глянуть на то что у вас есть. Всегда готовы к сотрудничеству.
Могу выслать видео с примерами на мыло.
п.с.: Скайпом не пользуюсь, сорри
wildomen(собака)mail.ru

Отправил.

Проделанная работа впечатляет.
Надо придумать что именно нужно доработать в текле.

Alexy писал(а):- Надо глянуть на то что у вас есть. Всегда готовы к сотрудничеству.
Могу выслать видео с примерами на мыло.
п.с.: Скайпом не пользуюсь, сорри

Нужна помошь. Отзовись. На почту писал. Не могу тебя найти.
Скинть телефончик я отзвонюсь.

Здравствуйте!
Подскажите, когда можно ожидать выход среды КМД РУС 2.0?

Сама среда уже готова. Делаем установщик. Думаю через недельку уже будет финальная версия.

Olga · Сообщение **Olga** » 14 июл 2012, 18:21

Привет!

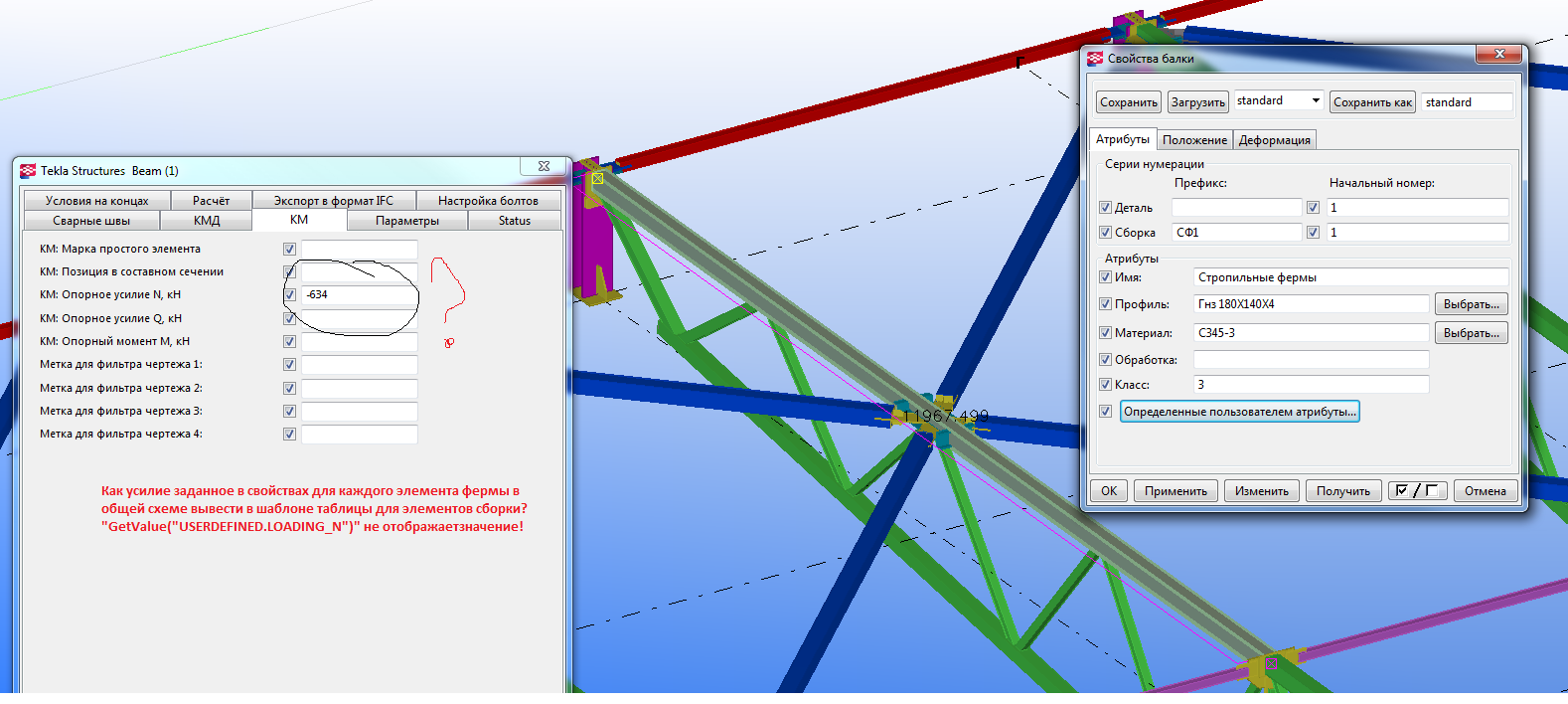

Подскажите, пожалуйста, каким образом можно в свойствах деталей добавить список на задание атрибута ИМЯ? В каком файле нужно добавить этот список, чтобы он отображался в свойствах?

YouTube · Сообщение **CuPo>I<a** » 16 июл 2012, 05:08

Имя низзя... можно в objects.inp добавить определенные пользователем атрибуты, тип переменной option

Сообщение **ENGINEER** » 24 июл 2012, 03:01

Когда будет дополнения КЖ ?

где находиться плагин по нумерации чертежей ?

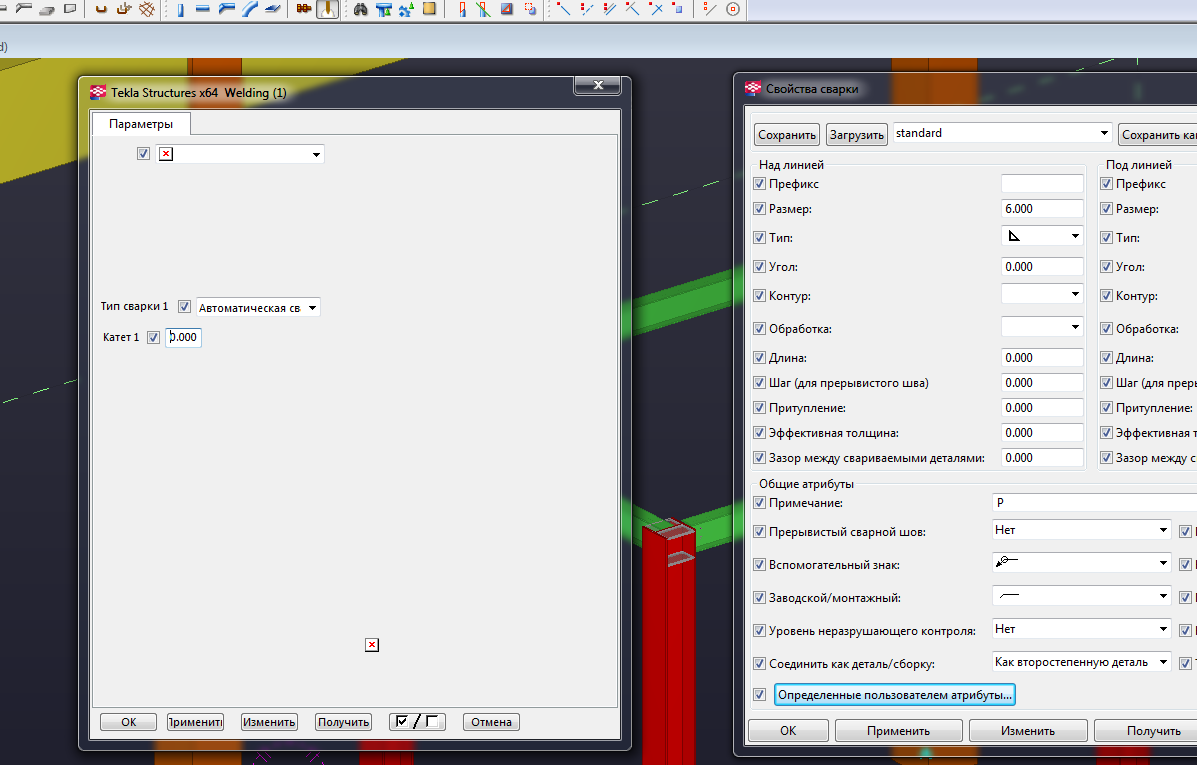

Дима подскажи пожалуйста что со сваркой? (КМД_РУСС v2, Текла 18)

Pavel · Сообщение **Pavel** » 07 сен 2012, 15:14

Несколько вопросов у меня:
1. Нужны ли дополнительные настройки для корректной работы среды...например того же Exсel при покупке KM KMD RUS..и есть ли разница какая версия excel установлена.
2. Тех спецификация стали..есть ли возможность вставить её на лист или она отдельно генерируется в формате Excel?
3. В Техн спецификации стали отображается решетчатый настил..просечка..рифленка..профнастил?
4. Есть ли возможность сгенерировать Тех спец стали в полном объеме с учетом всех стальных элементов без присоединения к главной детали некоторых пластин??(т.е. колонны. балки. прогоны. связи и т.д. будут разбиты по колонкам так как надо в Тех спецухе. а не прикрепленные пластины и прочие элементы отображались бы просто в одну колонку в Тех спец??
5. На нелицензионной tekla..среда работает также как на лицензии?

Сообщение **beta** » 12 сен 2012, 16:34

Среда KMD_RUS V2.0 уже распостраняется? Если нет когда ждать релиз?

Pavel писал(а):Несколько вопросов у меня:
1. Нужны ли дополнительные настройки для корректной работы среды...например того же Exсel при покупке KM KMD RUS..и есть ли разница какая версия excel установлена.
2. Тех спецификация стали..есть ли возможность вставить её на лист или она отдельно генерируется в формате Excel?
3. В Техн спецификации стали отображается решетчатый настил..просечка..рифленка..профнастил?
4. Есть ли возможность сгенерировать Тех спец стали в полном объеме с учетом всех стальных элементов без присоединения к главной детали некоторых пластин??(т.е. колонны. балки. прогоны. связи и т.д. будут разбиты по колонкам так как надо в Тех спецухе. а не прикрепленные пластины и прочие элементы отображались бы просто в одну колонку в Тех спец??
5. На нелицензионной tekla..среда работает также как на лицензии?

1. Нет (надо только изменить в настройках windows (панель языки и стандарты) разделитель даты с точки на допустим слеш, тогда дробные числа не будут заменяться датами по умолчанию )
2. Смотря какие ведомости вставлять. хотя проще из экселе накинуть рамочку в вроде и все.
3. Да
4. Не понял вопрос. Все считается правильно. Прошу уточнить.
5. Да

ENGINEER писал(а):Когда будет дополнения КЖ ?
где находиться плагин по нумерации чертежей ?
Дима подскажи пожалуйста что со сваркой? (КМД_РУСС v2, Текла 18)

1) До КЖ руки пока не дошли, но будет точно.
2) Будет в установщике
3) Работает. Есть очень полезные новшества.

Pavel · Сообщение **Pavel** » 13 сен 2012, 10:19

Таран Д. А. писал(а):
Pavel писал(а):Несколько вопросов у меня:
1. Нужны ли дополнительные настройки для корректной работы среды...например того же Exсel при покупке KM KMD RUS..и есть ли разница какая версия excel установлена.
2. Тех спецификация стали..есть ли возможность вставить её на лист или она отдельно генерируется в формате Excel?
3. В Техн спецификации стали отображается решетчатый настил..просечка..рифленка..профнастил?
4. Есть ли возможность сгенерировать Тех спец стали в полном объеме с учетом всех стальных элементов без присоединения к главной детали некоторых пластин??(т.е. колонны. балки. прогоны. связи и т.д. будут разбиты по колонкам так как надо в Тех спецухе. а не прикрепленные пластины и прочие элементы отображались бы просто в одну колонку в Тех спец??
5. На нелицензионной tekla..среда работает также как на лицензии?
1. Нет (надо только изменить в настройках windows (панель языки и стандарты) разделитель даты с точки на допустим слеш, тогда дробные числа не будут заменяться датами по умолчанию )
2. Смотря какие ведомости вставлять. хотя проще из экселе накинуть рамочку в вроде и все.
3. Да
4. Не понял вопрос. Все считается правильно. Прошу уточнить.
5. Да

по п.4: Нужно в не совместимые с жизнью сроки выдать КМ.. в виде планов разрезов и Тех спецухи стали.. времени объединять все детали в сборки нет..но в техн спецификации нужно чтобы вес был точно учтен.. включая все детали..вот при такой ситуации возможно ли выдать Техн спецификацию и Ведомость элементов??

Pavel писал(а):
по п.4: Нужно в не совместимые с жизнью сроки выдать КМ.. в виде планов разрезов и Тех спецухи стали.. времени объединять все детали в сборки нет..но в техн спецификации нужно чтобы вес был точно учтен.. включая все детали..вот при такой ситуации возможно ли выдать Техн спецификацию и Ведомость элементов??

Ну мы просто так не делаем. У нас получаются крайне точные КМ. И практически сразу готовый КМД. Срок разработки как правело очень сильно зависит от уровня инженеров.
Скорее всего нужно немного изменить сам подход к проектированию. Думаю я смогу помочь, если вы выйдете в скайп. Вообще сварка не приносит каких-то проблем, возможно, какую то часть процесса проектирования можно упростить.

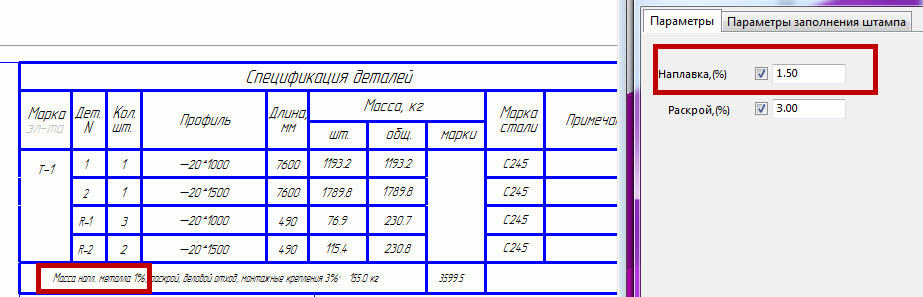

Тех спецификация стали получится не точной, так как взвешивается вся марка. Читать мысли текла пока не умет и весь не разнесенный по маркам металл она скинет в колонку ПРОЧЕЕ, если Вас это устроит то можно выдать и в таком варианте.
Ведомость элементов выдать нельзя, так как там рисунки составных сечений и номера позиций все равно их надо задавать.
Да и зачем вам неточные ведомости?
Мой скайп Wildomen

Pavel · Сообщение **Pavel** » 13 сен 2012, 12:12

Таран Д. А. писал(а):
Pavel писал(а):
по п.4: Нужно в не совместимые с жизнью сроки выдать КМ.. в виде планов разрезов и Тех спецухи стали.. времени объединять все детали в сборки нет..но в техн спецификации нужно чтобы вес был точно учтен.. включая все детали..вот при такой ситуации возможно ли выдать Техн спецификацию и Ведомость элементов??

Ну мы просто так не делаем. У нас получаются крайне точные КМ. И практически сразу готовый КМД. Срок разработки как правело очень сильно зависит от уровня инженеров.
Скорее всего нужно немного изменить сам подход к проектированию. Думаю я смогу помочь, если вы выйдете в скайп. Вообще сварка не приносит каких-то проблем, возможно, какую то часть процесса проектирования можно упростить.
Тех спецификация стали получится не точной, так как взвешивается вся марка. Читать мысли текла пока не умет и весь не разнесенный по маркам металл она скинет в колонку ПРОЧЕЕ, если Вас это устроит то можно выдать и в таком варианте.
Ведомость элементов выдать нельзя, так как там рисунки составных сечений и номера позиций все равно их надо задавать.
Да и зачем вам неточные ведомости?
Мой скайп Wildomen

О! я и хотел знать про эту волшебную колонку"прочее"..Зер гуд!!..а с ведомостью элементов я разберусь

VETROV · Сообщение **VETROV** » 17 сен 2012, 01:06

Хотел узнать среда КМД 2 еще не вышла а то такая засада с делением колонок у меня формат принтера только а3 ничего не влазиет

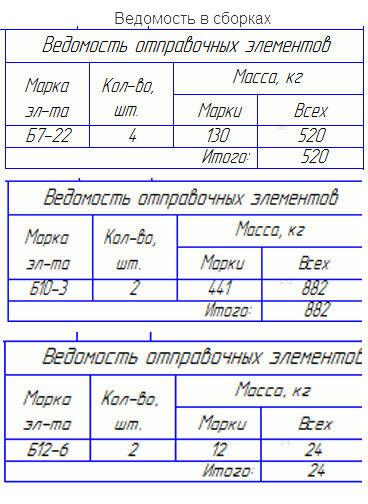

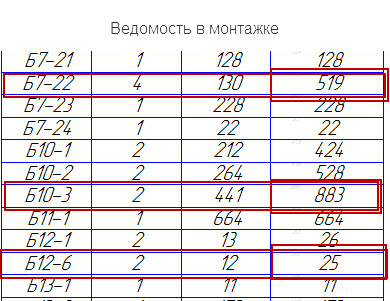

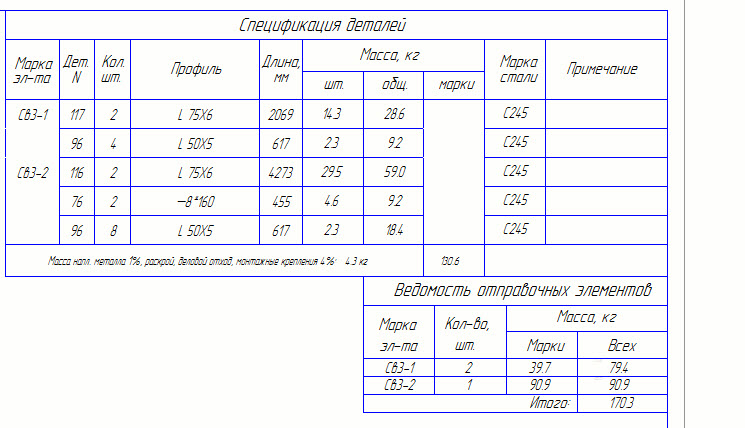

Вопрос по выборки стали на чертеже, считает массу по всем деталям сборки но нет нижней строки ВСЕГО. как настроить? или по умолчанию нет?

Арсен писал(а):Вопрос по выборки стали на чертеже, считает массу по всем деталям сборки но нет нижней строки ВСЕГО. как настроить? или по умолчанию нет?

Этот вопрос задавали уже много раз. В чертеже сборки и так уже указанна общая масса 2 раза,.. Зачем вам третий то раз одна и та же цифра?

дело в том что нашему производству как рас и нужна общая выборка, с ней они идут к снабженцем и берут металл на общее количество марок в чертеже, а доказывать им что эта строка в принципе не нужная, будет дольше чем ее сделать. в том и вопрос она просто отсутствует и ее сложно сделать

Арсен писал(а):дело в том что нашему производству как рас и нужна общая выборка, с ней они идут к снабженцем и берут металл на общее количество марок в чертеже, а доказывать им что эта строка в принципе не нужная, будет дольше чем ее сделать. в том и вопрос она просто отсутствует и ее сложно сделать

Сделать ее не так просто.. переменная считается очень хитрым образом с учетом округлений масс деталей наплавок и раскроев. Язык программирования в Tekla Structures не совсем полноценный. Сделать такую штуку можно но нужно потратить 30 минут времени.. Мне все равно не совсем понятно зачем одна цифра на чертеже аж 3 раза.

где три раза? она только одна, выборка металла должна быть не на одну марку а на все количество марок, сейчас же у меня действительно пишет массу и в спецификации и выборки одну и туже. в том то и проблема у меня.
к тому же в ней не пишется гост профиля

Арсен писал(а):где три раза? она только одна, выборка металла должна быть не на одну марку а на все количество марок, сейчас же у меня действительно пишет массу и в спецификации и выборки одну и туже. в том то и проблема у меня.
к тому же в ней не пишется гост профиля

Что касается ГОСТ-а , то его специально убрали так как балки по ГОСТ уже не производят и купить их нельзя. СТО АСЧМ есть

ГОСТ вставляется крйне просто. Просто в редакторе таблиц добавь в нужное место параметр GetValue("PROFILE.SECTION_STANDART")

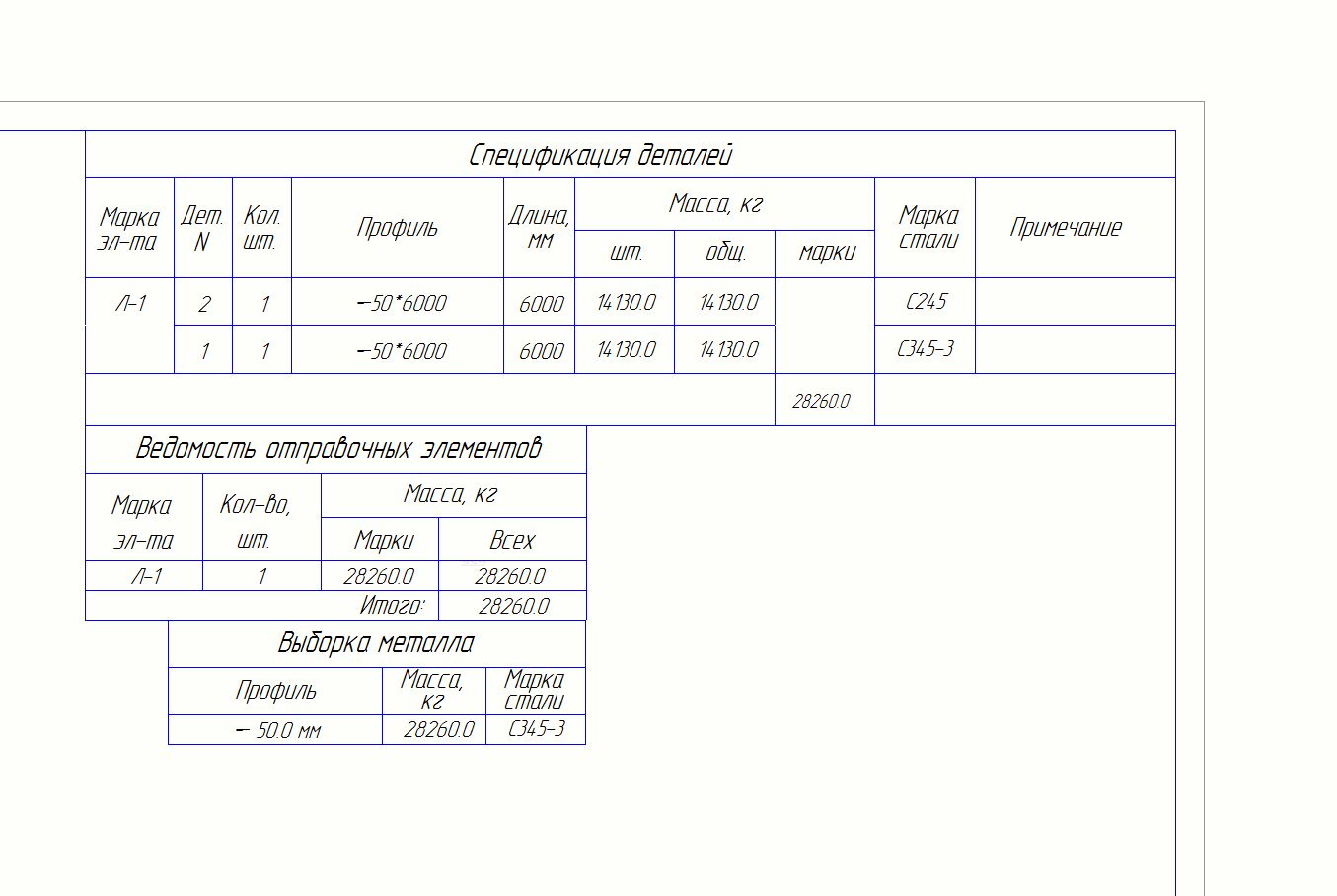

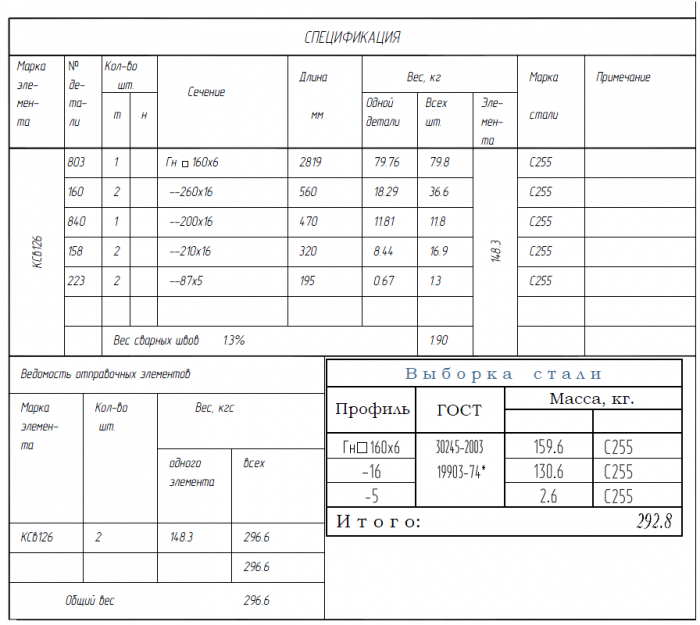

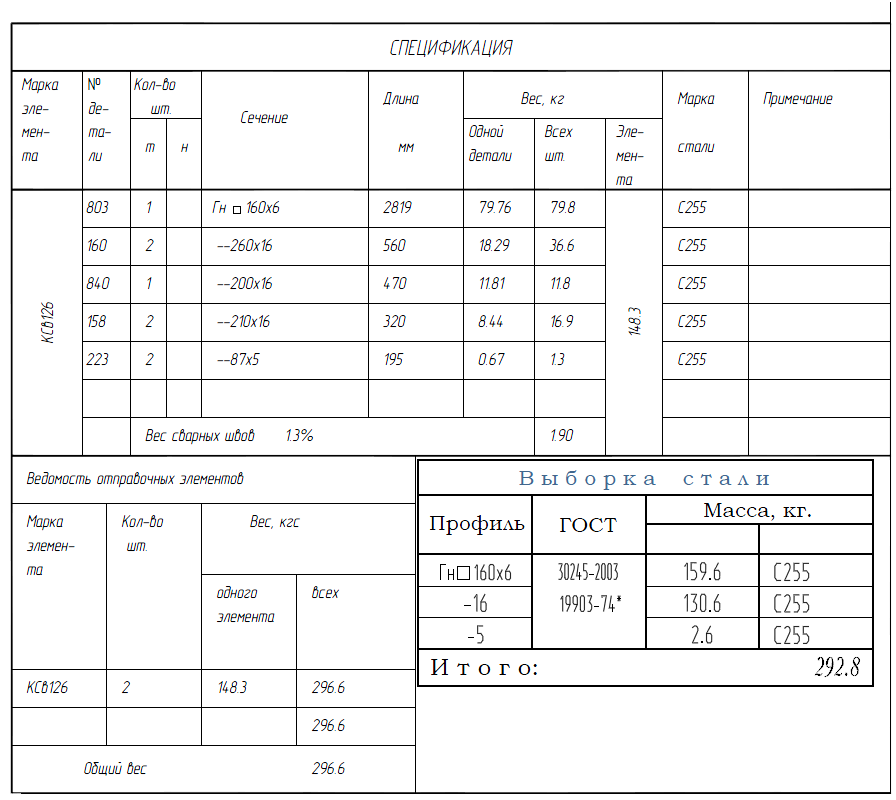

Вот таким образом можно как то сделать? если нет то придется отдельно делать выборку для производства, они у нас такие ленивые, лишний раз калькулятор не возьмут посчитать

Арсен писал(а):Вот таким образом можно как то сделать? если нет то придется отдельно делать выборку для производства, они у нас такие ленивые, лишний раз калькулятор не возьмут посчитать

Разумеется можно.

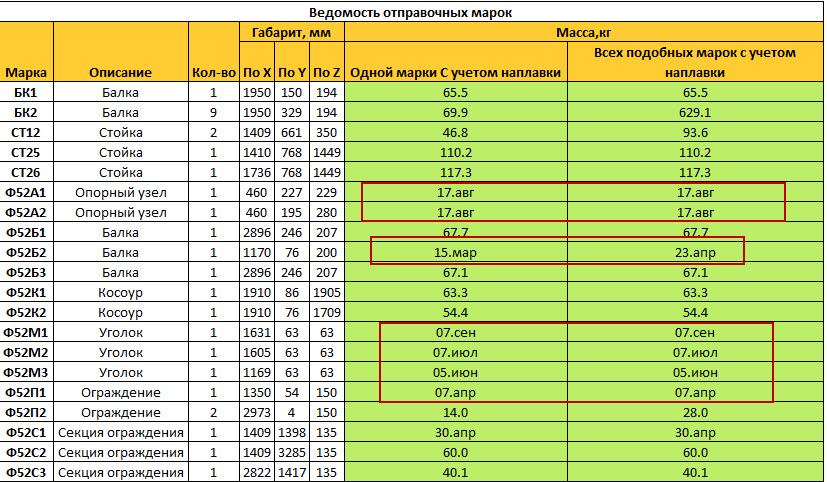

Причем ведомости отдельно генерируются еще и в формате EXCEL для каждой марки в проекте. и можно дать и их в придачу

вот то что нужно, хоть отдельно но зато будет приложена к чертежу. спасибо за помощь

Арсен писал(а):вот то что нужно, хоть отдельно но зато будет приложена к чертежу. спасибо за помощь

На чертеже тоже можно. Надо просото сам отчет немного изменить на чертеже. Он сделан в том же редакторе.

ну для новичка это будет пока сложновато

, методом тыка может в дальнейшем разберусь

Gennadiy081080

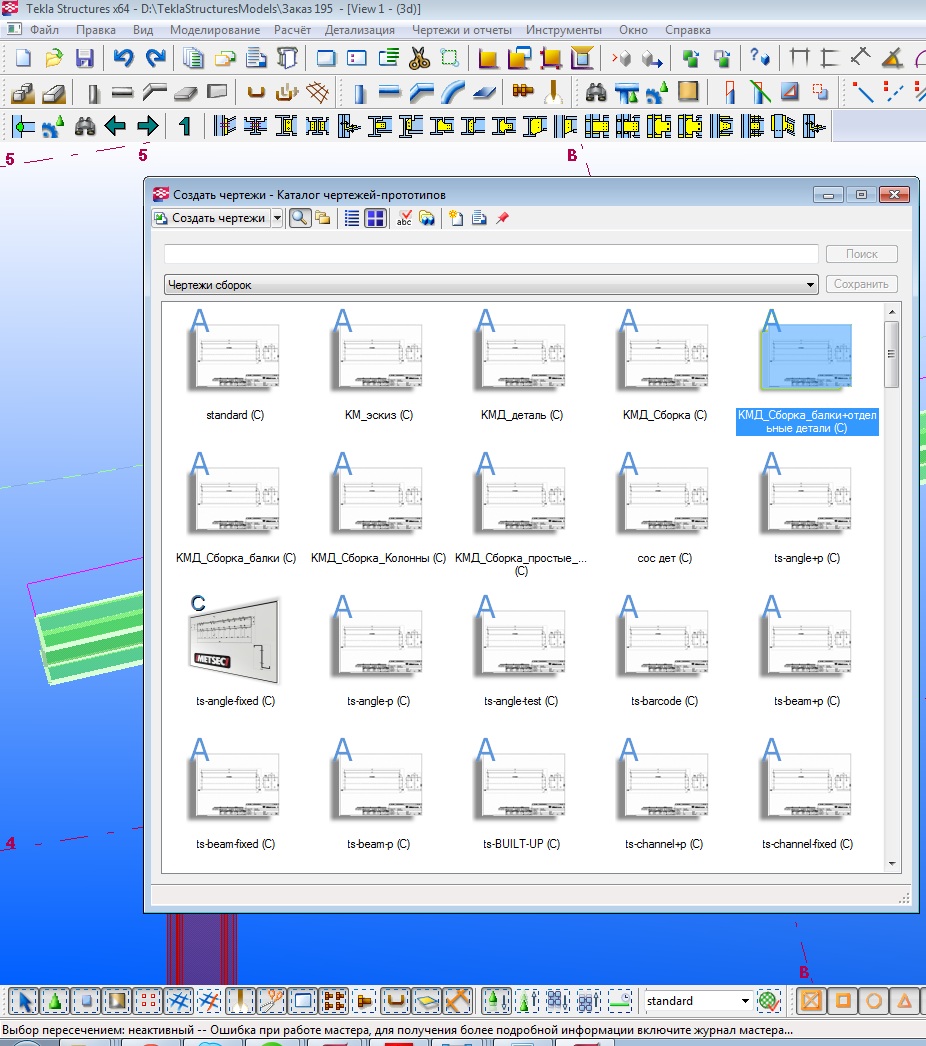

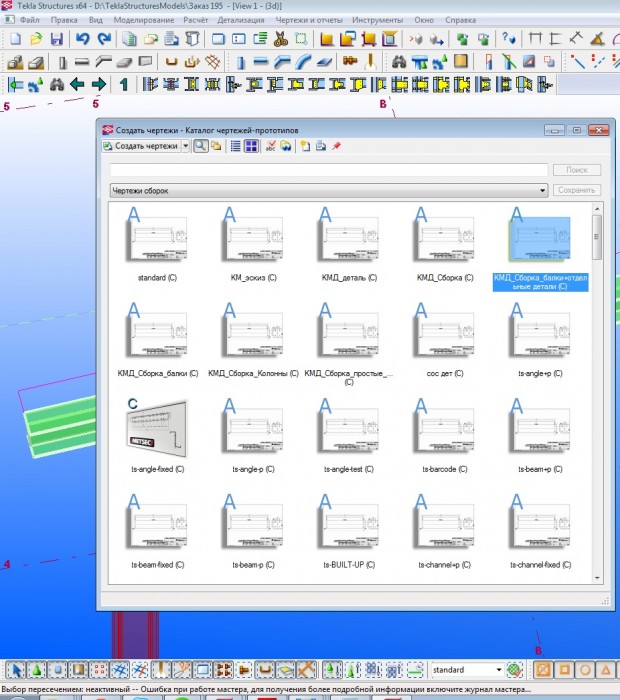

При выборе в каталоге чертежей прототипов прототипа "КМД_Сборка_балки+отдельные детали" сборочный чертеж не создается

Сообщение **vladimir_a** » 17 окт 2012, 15:08

напиши последовательность действий

Gennadiy081080

Выбрал сборку, зашел в создать чертежи, выбрал прототип, нажал создать чертежи, внизу чего-то ругнулось, послало к мастеру...

Сообщение **vladimir_a** » 18 окт 2012, 06:26

Gennadiy081080 писал(а):Выбрал сборку, зашел в создать чертежи, выбрал прототип, нажал создать чертежи, внизу чего-то ругнулось, послало к мастеру...

Так включи журнал мастера

Gennadiy081080

vla писал(а):
Gennadiy081080 писал(а):Выбрал сборку, зашел в создать чертежи, выбрал прототип, нажал создать чертежи, внизу чего-то ругнулось, послало к мастеру...
Так включи журнал мастера

А где его включать???

Сообщение **vladimir_a** » 18 окт 2012, 18:48

делай так: выделяешь сборку через правую кнопку создать чертежи сборки, потом в свойствах чертежа в выпадающем списке рядом с кнопкой "загрузить " выбирай балки с деталями+ загрузить +изменить

PS: а вообще этот файл в папке модели "wizard.log"

Сообщение **teandrey89** » 21 окт 2012, 08:14

Помогите с нумерацией листов монтажных схем и сборок, можно ли это сделать автоматически, если нет то как это сделать быстрее вручную???

Сообщение **vladimir_a** » 21 окт 2012, 08:32

teandrey89 писал(а):Помогите с нумерацией листов монтажных схем и сборок, можно ли это сделать автоматически, если нет то как это сделать быстрее вручную???

например чтобы проставить общее кол-во листов, в списке чертежа выделяешь все листы потом определенные пользователем аттрибуты, в графу листов ставишь это число. Ну а каждый листик также по одному. аттрибуты не закрывай. переходи в списке на следущий "получить"-число- "изменить" и т.д.

Сообщение **teandrey89** » 21 окт 2012, 08:48

vla писал(а):
teandrey89 писал(а):Помогите с нумерацией листов монтажных схем и сборок, можно ли это сделать автоматически, если нет то как это сделать быстрее вручную???
например чтобы проставить общее кол-во листов, в списке чертежа выделяешь все листы потом определенные пользователем аттрибуты, в графу листов ставишь это число. Ну а каждый листик также по одному. аттрибуты не закрывай. переходи в списке на следущий "получить"-число- "изменить" и т.д.

Спасибо это понятно, думал еще быстрее как-то можно сделать, например в графу листов какую-нибудь формулу написать....

Сообщение **Alex** » 21 окт 2012, 09:52

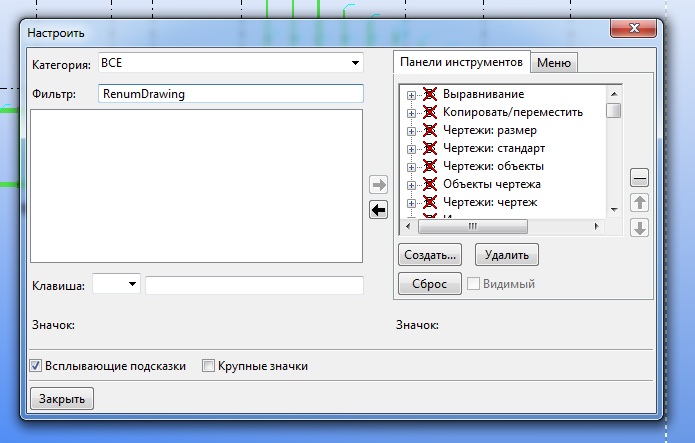

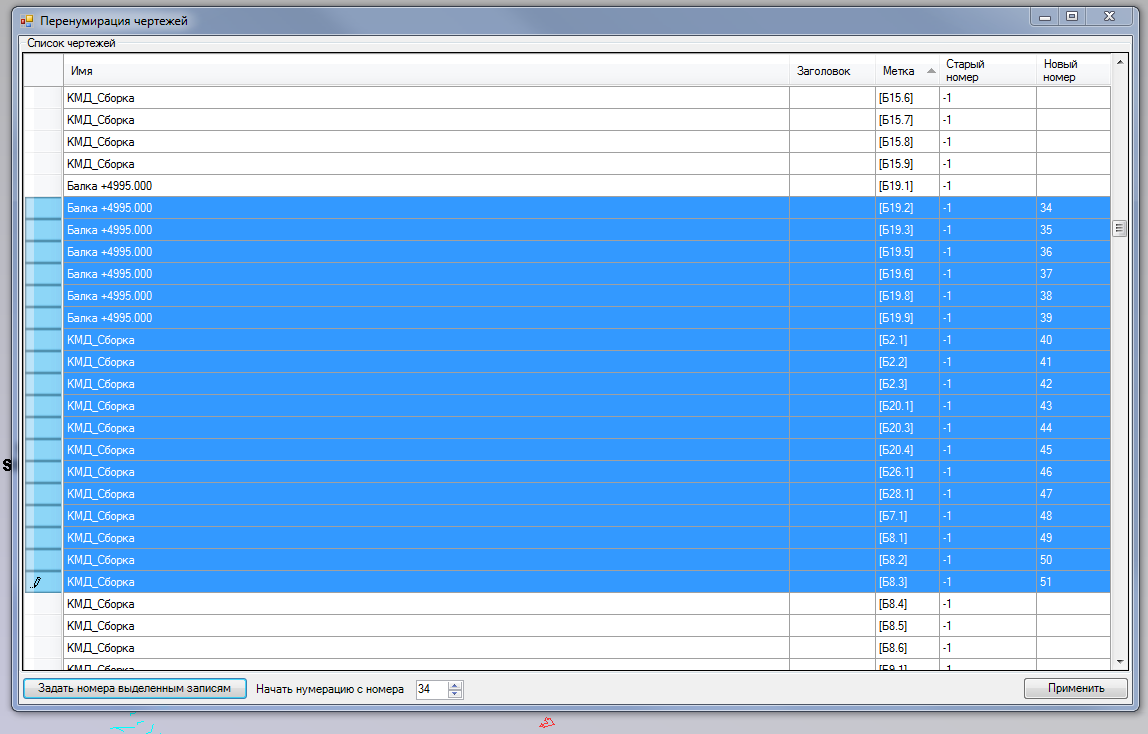

Если вы купили среду то у нас есть автоматический нумератор чертежей.
C:\TeklaStructures\17.0\nt\bin\plugins находится KMDPlugins.dll - проверьте есть ли он.
запускаем так инструменты - настройка - RenumDrawing(ищем в поиске).

Сообщение **teandrey89** » 21 окт 2012, 14:46

Alex писал(а):Если вы купили среду то у нас есть автоматический нумератор чертежей.
C:\TeklaStructures\17.0\nt\bin\plugins находится KMDPlugins.dll - проверьте есть ли он.
запускаем так инструменты - настройка - RenumDrawing(ищем в поиске).

Да в июле "среду" у вас взял, но такого у меня нет....

teandrey89 писал(а):
Alex писал(а):Если вы купили среду то у нас есть автоматический нумератор чертежей.
C:\TeklaStructures\17.0\nt\bin\plugins находится KMDPlugins.dll - проверьте есть ли он.
запускаем так инструменты - настройка - RenumDrawing(ищем в поиске).

Среда постоянно развивается.
Появляются новые функции и меняются версии самих приложения.
Сегодня начато тестирование среды версии 2.1 с автоматическим установщиком и автоматическим обновлением среды. Думаю до пятниц доведем до рабочего состояния. Все уже купившие среду пользователи получат обновление бесплатно
надо будет только заполнить анкету на сайте Ссылку дам немного позже.

qiqimora · Сообщение **qiqimora** » 26 окт 2012, 14:39

Скажите тестирование версии 2,1 закончилось? Если буду покупать в ближайшие дни, то какая версия будет 2,0 или 2,1?

qiqimora писал(а):Скажите тестирование версии 2,1 закончилось? Если буду покупать в ближайшие дни, то какая версия будет 2,0 или 2,1?

Тестируем 2.1

Сообщение **ZMK** » 12 ноя 2012, 17:04

в КМД рус 2.1 будет высокопрочные болты диаметром 16 и 22?

ZMK писал(а):в КМД рус 2.1 будет высокопрочные болты диаметром 16 и 22?

Будут

Сообщение **teandrey89** » 26 ноя 2012, 21:59

Как идет тестирование???

Сообщение **rka** » 27 ноя 2012, 12:09

1. Как избавиться от дат вместо масс в отчете 002_KMD_Shiping_list_111(XLS).xls? Работаю в excel 2010. В отчете 002_KMD_Shiping_list_(HTML).html все нормально.
2. Есть возможность поменять "." на "," в числах, для дальнейшей работы в excel/

YouTube · Сообщение **CuPo>I<a** » 27 ноя 2012, 12:34

в ексель надо поменять на .

Сообщение **rka** » 29 ноя 2012, 06:10

Как поправить шаблон КМД_002_Спецификация деталей сборки.tpl для отображения 1,5% в ячейке для массы наплавленного металла

Сообщение **vladimir_a** » 29 ноя 2012, 06:34

В шаблоне самом править нужно. Жмакай на шаблоне 2 раза и войдешь в редактор. Там в эту строчку. Редактируй

rka писал(а):1. Как избавиться от дат вместо масс в отчете 002_KMD_Shiping_list_111(XLS).xls? Работаю в excel 2010. В отчете 002_KMD_Shiping_list_(HTML).html все нормально.
2. Есть возможность поменять "." на "," в числах, для дальнейшей работы в excel/

Для того чтобы каждый раз не менять надо просто изменить формат даты для винды.
Зайди в настройки языка и поменяй формат даты на допустим через "/" а не через точку.

Сообщение **rka** » 13 дек 2012, 12:53

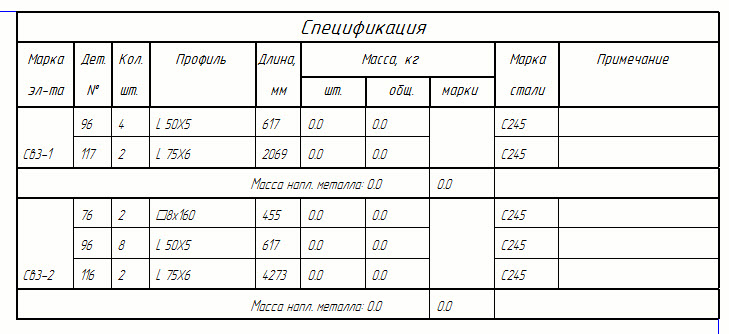

Почему в комплексном чертеже не разделяет сборки, и масса марки как сумма двух? шаблон КМД_002_Спецификация деталей сборки.tpl. В среде Russia шаблон КМД_спецификация_стали_ф6.tpl разделяет.

Тут нельзя использовать эту таблицу. Для мультичертежа надо делать новую другую

Сообщение **ENGINEER** » 22 дек 2012, 10:53

Дима здравствуй когда будет завершен установщик кмд_русс 2 ?

Сей час взяли еше сотрудников. Думаю дело пойдет быстрее.

Сообщение **rka** » 11 фев 2013, 12:56

Как исправить шаблон КМД_005.2_Ведомость отправочных элементов 1- Столбец 0.5- Масштаб.tpl для монтажки .
Должно быть детали округл. до 0,1, масса марок до целого.
В поле "Общий_вес_марки" для сборок поставил round ( ,0) и сумма поз. с округлением 0,1 умножается на напл . металл и округляется до целого, то что надо.
с монтажкой такое не проходит т.к. сначала идет сумма одной поз. во всех сборках и затем умножение на наплавленный метал и округление, затем суммирование.
В итоге масса в сборках в монтажках расходятся

rka писал(а):Как исправить шаблон КМД_005.2_Ведомость отправочных элементов 1- Столбец 0.5- Масштаб.tpl для монтажки .
Должно быть детали округл. до 0,1, масса марок до целого.
В поле "Общий_вес_марки" для сборок поставил round ( ,0) и сумма поз. с округлением 0,1 умножается на напл . металл и округляется до целого, то что надо.
с монтажкой такое не проходит т.к. сначала идет сумма одной поз. во всех сборках и затем умножение на наплавленный метал и округление, затем суммирование.
В итоге масса в сборках в монтажках расходятся

проблема не в округлении в а формуле подсчета. Тут исправить будет сложно. Серее всего с этим могу справиться только я. Я в курсе этой проблемы. Включу это обязательно в обновление.

Сообщение **beta** » 18 фев 2013, 18:36

Всем доброго! Подскажите как решить задачку?

Evgeniy · Сообщение **Evgeniy** » 18 фев 2013, 20:48

Дай скрин что получается на чертеже

Сообщение **Alex** » 19 фев 2013, 06:47

В свойстве сборок задаю.

Сообщение **beta** » 19 фев 2013, 12:01

Evgeniy писал(а):Дай скрин что получается на чертеже

В таблице результат отсутствует!
Если задавать в сборке то это относится ко всей сборке, а не по элементно. Результат хотелось бы создать таблицу элементов фермы в которой будет прописано тип элемента (пояс, опорный раскос, решетка фермы), сечение элемента, марка стали и действующее усилие.

Evgeniy · Сообщение **Evgeniy** » 19 фев 2013, 12:14

закинь модель с шаблоном

beta писал(а):
Evgeniy писал(а):Дай скрин что получается на чертеже
В таблице результат отсутствует!
Если задавать в сборке то это относится ко всей сборке, а не по элементно. Результат хотелось бы создать таблицу элементов фермы в которой будет прописано тип элемента (пояс, опорный раскос, решетка фермы), сечение элемента, марка стали и действующее усилие.

Если в сборке прописано то не проблема.

Сообщение **beta** » 19 фев 2013, 22:16

Подскажите как прописать усилие в каждом элементе фермы В СБОРКЕ? Сборка это же один элемент которому можно задать только опорные усилия для крепления всей конструкции (или в среде это решено подругому)?

Просто бери его из атрибута главной детали

Сообщение **beta** » 20 фев 2013, 17:07

Главная деталь одна на всю ферму, а элементов в ферме n-ое количество? откуда взять столько главных деталей?

beta писал(а):Главная деталь одна на всю ферму, а элементов в ферме n-ое количество? откуда взять столько главных деталей?

Вноси нагиузки только из деталей которые не являются пласинами.

Drente · Сообщение **Drente** » 13 мар 2013, 12:40

Здравствуйте!Есть вопросы!Подскажи пожалуйста:
1)Можно ли в данной среде, или вообще в текле делать настилы площадок из разного рода стали-рифленной, просечно-вытяжной например??с ребрами жесткости....С последующим выводом чертежей КМД настила.
2)Можно ли в данной среде,или вообще в текле делать ограждения как отправочные марки?...с последующей деталировкой....
За ранее извиняюсь если задал не корректно вопрос...Я только начал изучать эту программу....Всем кто откликнется заранее СПАСИБО!!

YouTube · Сообщение **CuPo>I<a** » 13 мар 2013, 13:33

1 можно, но смотреться будет не так красиво как в натуре

2 все можно

Рисовать все равно ровной пластиной. если так сильно хочется то можно сделать заливку рефленкой. Тольок зачем?

Drente · Сообщение **Drente** » 13 мар 2013, 19:22

Ну как на 3d-ке ,будит смотреться не суть....главное чтоб все это дело отдельными отправ. марками можно было бы выводить....и можно было бы на монтажных схемах это все отразить

Drente писал(а):Ну как на 3d-ке ,будит смотреться не суть....главное чтоб все это дело отдельными отправ. марками можно было бы выводить....и можно было бы на монтажных схемах это все отразить

Разумеется можно.

Drente · Сообщение **Drente** » 14 мар 2013, 08:10

В вашей среде есть такое что можно сразу сборку с деталировкой на один формат выводить??и с нужным набором спецификацийц??или придется сначала одно делать а потом добовлять все остальное?

YouTube · Сообщение **CuPo>I<a** » 14 мар 2013, 11:31

если даже нет, то добавить - 1 минута

Сообщение **Denis** » 14 мар 2013, 19:49

У меня вопрос в можно из среды "russia" в среду "КМД_РУС" просты копированием файлы с таблицами, и арматурой. Будет ли адекватно работать если копировать простым перемещение или там где-то тектовый файл надо подправить?

Сообщение **ZMK** » 15 мар 2013, 11:41

Denis писал(а):У меня вопрос в можно из среды "russia" в среду "КМД_РУС" просты копированием файлы с таблицами, и арматурой. Будет ли адекватно работать если копировать простым перемещение или там где-то тектовый файл надо подправить?

Достаточно будет еще и подправить компоновку таблиц.

Здравствуйте!
Появился вопрос по выборке металла на чертеже. Особо ей никогда не пользовался, но вот решил попробовать добавлять её на чертеж, и понял, что она не разбивает детали по марке стали. В чем может быть проблема? Среда КМД_РУС

Что- то я не понял.. У тебя как раз разбито все на деталь 1 и 2. С разными сталями. Что не так?

Таран Д. А. писал(а):Что- то я не понял.. У тебя как раз разбито все на деталь 1 и 2. С разными сталями. Что не так?

В спецификации разбито, а в выборке металла все забито одной толщиной, без деления на марки стали.

Андрей Мисюра писал(а):
Таран Д. А. писал(а):Что- то я не понял.. У тебя как раз разбито все на деталь 1 и 2. С разными сталями. Что не так?
В спецификации разбито, а в выборке металла все забито одной толщиной, без деления на марки стали.

У муня все норм.

Таран Д. А. писал(а):
Андрей Мисюра писал(а):
Таран Д. А. писал(а):Что- то я не понял.. У тебя как раз разбито все на деталь 1 и 2. С разными сталями. Что не так?
В спецификации разбито, а в выборке металла все забито одной толщиной, без деления на марки стали.
У муня все норм.

Ну не знаю, шаблон со среды КМД_РУС, в нем ничего не менял.
Может кто-нибудь сталкивался с такой проблемой?

Виталий

Здравствуйте!
Вопросы по среде КМД_РУС.
1- Касательно шаблона спецификации (016_КМ Спецификация металлопроката.xls) . При генерации с модели тех.спец стали, информация в спецификации не полностью отображена (ячейки на пересечении профилей и вида конструкций не содержат соответствующих данных по весу металла, а суммарный вес внизу таблицы указан верно) , с чем это связано? и можно ли сделать чтоб ячейки были соответственно заполнены ( прогоны, фермы, связи ...., а не только колонны балки и прочее)?
2. При открытии шаблонов среды КМД_РУС, в редакторе шаблонов, свойства поля значения не доступны для просмотра и редактирования, это заблокировано в самой среде или причина иная?, и как сделать доступными - свойства поля значения?

Заранее благодарю за ответ.

Виталий писал(а):Здравствуйте!
Вопросы по среде КМД_РУС.
1- Касательно шаблона спецификации (016_КМ Спецификация металлопроката.xls) . При генерации с модели тех.спец стали, информация в спецификации не полностью отображена (ячейки на пересечении профилей и вида конструкций не содержат соответствующих данных по весу металла, а суммарный вес внизу таблицы указан верно) , с чем это связано? и можно ли сделать чтоб ячейки были соответственно заполнены ( прогоны, фермы, связи ...., а не только колонны балки и прочее)?
2. При открытии шаблонов среды КМД_РУС, в редакторе шаблонов, свойства поля значения не доступны для просмотра и редактирования, это заблокировано в самой среде или причина иная?, и как сделать доступными - свойства поля значения?

Заранее благодарю за ответ.

1) Конечно можно надо только в имени главной детали сборки писать соответственно тип конструкции. Отчет мысли читать не умеет.
2) У меня все свойства открыты. Дерево переменных тоже прописано руками. Где то оно лежит. Не помню. Глянь в хелпе. Там точно есть.

Виталий

Здравствуйте.
Касательно отчетов в среде КМД_РУС.
При использовании специальных двутавров (монорельсы) гост в каталоге профилей, при выборе профиля, указан верно (ГОСТ 19425-74*), а при формировании отчетов отображается (ГОСТ 19245-74*) то есть не верно. Аналогичные отчеты в среде "РУССИА" данной ошибки не содержат.

Виталий писал(а):Здравствуйте.
Касательно отчетов в среде КМД_РУС.
При использовании специальных двутавров (монорельсы) гост в каталоге профилей, при выборе профиля, указан верно (ГОСТ 19425-74*), а при формировании отчетов отображается (ГОСТ 19245-74*) то есть не верно. Аналогичные отчеты в среде "РУССИА" данной ошибки не содержат.

А вы ГОСТ вообще вписали в профиль?
Он находится в дрогой закладке.

Виталий

Таран Д. А. писал(а):
Виталий писал(а):Здравствуйте.
Касательно отчетов в среде КМД_РУС.
При использовании специальных двутавров (монорельсы) гост в каталоге профилей, при выборе профиля, указан верно (ГОСТ 19425-74*), а при формировании отчетов отображается (ГОСТ 19245-74*) то есть не верно. Аналогичные отчеты в среде "РУССИА" данной ошибки не содержат.
А вы ГОСТ вообще вписали в профиль?
Он находится в дрогой закладке.

Я не понял ответа. Выкладываю картинку.
На вкладке пользовательские атрибуты, для редактирования у меня ничего не доступно.

Кто сейчас на конференции
