Перила в Tekla Structures

[MikhailK]

Любопытствую, а кому нибудь нужен параметрический объект для создания хендрейлов, которые бы заводились в виде поли линии?

Ну т.е. задаешь в среде Теклы набор точек, и по ним строятся перилы по заданным правилам. Расстояние, положение стоек, максимальные и минимальные растояния между ними, и т.п.

[Zezza]

Интересно было б посмотреть-попробовать

[dimitriy_popov]

Любопытствую, а кому нибудь нужен параметрический объект для создания хендрейлов, которые бы заводились в виде поли линии?

Ну т.е. задаешь в среде Теклы набор точек, и по ним строятся перилы по заданным правилам. Расстояние, положение стоек, максимальные и минимальные растояния между ними, и т.п.

обмениваемся опытом здесь - viewtopic.php?f=13&t=536&p=7751&hilit=% ... 0%2A#p7751

[MikhailK]

Пока вот такая штука получается.

Основная прелесть - это, конечно, сопряжения перил.

На днях мелки нестыковки в оформлении поправлю, и выложу, если администрация форума не будет против. )

Делал на C# и Tekla.API.

Tekla Handrail Tool

[Таран Д. А.]

Пока вот такая штука получается.

Основная прелесть - это, конечно, сопряжения перил.

На днях мелки нестыковки в оформлении поправлю, и выложу, если администрация форума не будет против. )

Делал на C# и Tekla.API.

tekla handrails2.jpg

Я только за!

[MikhailK]

Хэндрейлы пока в альфа версии. Так что придется ждать следующих праздников чтобы их доделать до конца.
Однако разобрался с помощью форумчан с какой строны плагины кушать.
Вот и написал один:

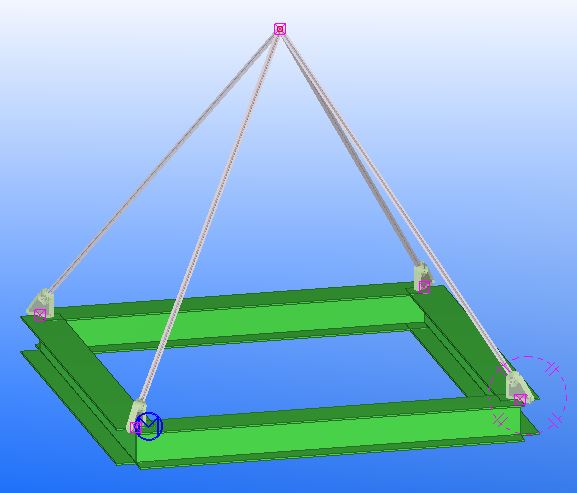

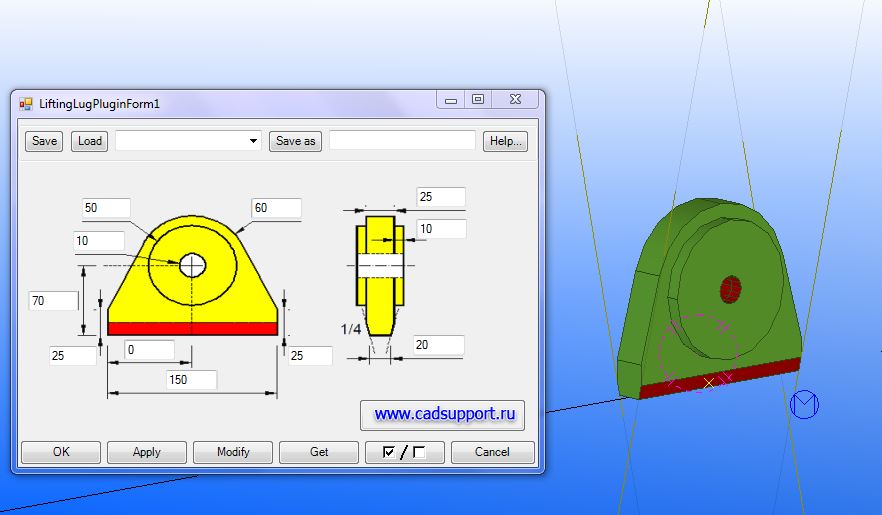

Lifting Lug

А на его базе и вот такое решение, по идее для типовых случаев должно подойти.

Lifting System solution


Сам файл:

LiftingLugTekla19plugin.rar

Lifting Lug component plugin for Tekla 19.0

(71.27 КБ) 750 скачиваний

[vladimir_a]

Однако разобрался с помощью форумчан с какой стороны плагины кушать.

Нам тоже помоги разобраться
для 18.1 можно попросить?

[MikhailK]

В 18.1 Plugin.Dialog отсутсвует. В принципе можно и без него. Но сильно заморочиться придется.
Или если кто подскажет как его безболезненно заменить. Тогда конечно сделаю и под 18.1

Запилил видео как оно работает:
http://www.youtube.com/embed/wHnDrrlll3I

[MikhailK]

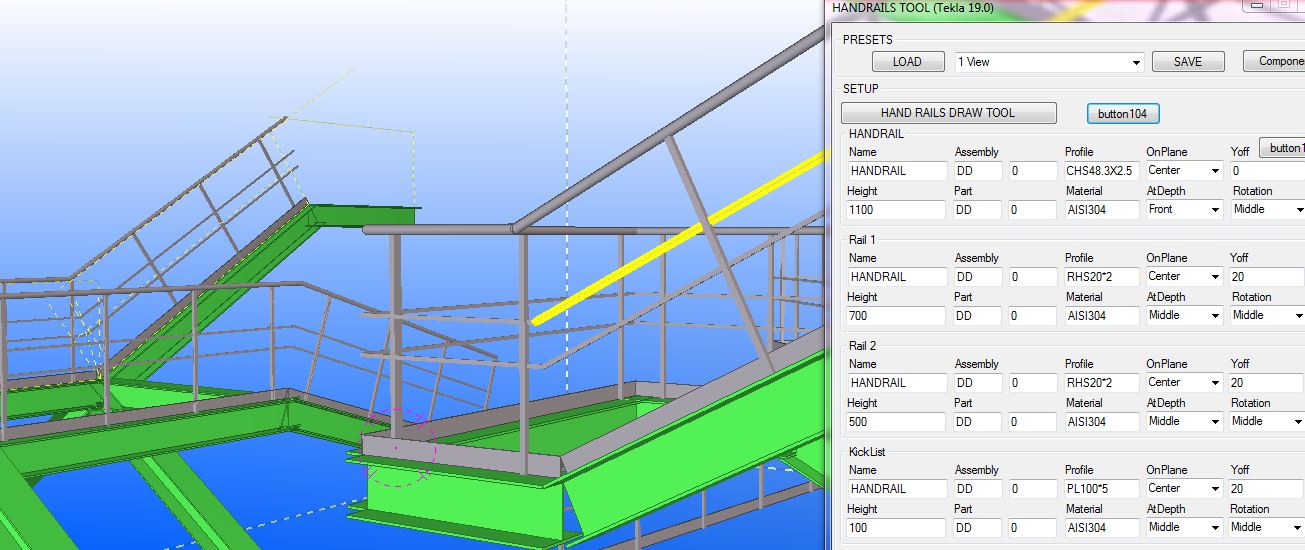

Бета версия хендрейлов. Выполнена в виде дополнительного приложения. Требуется распаковать и запустить.
Позволяет массив элементов моделировать путем последовательного ввода пути. На основании параметров пути формируется массив по заданным в программе условиям. Каждая секция сбивается в отдельную сборку.
Интерфейс английский, но вроде все понятно.
Если есть какие-то вопросы, пожелания, предложения, сообщения об ошибках - пишите.

Ролик как оно работает:
http://www.youtube.com/watch?v=hSEYSshdDTo

[Danila_ZLT]

А под 19.1 и 20???

[MikhailK]

А под 19.1 и 20???

Могу, только библиотек под них у меня нет, если кто-нибудь скинет на почту mihail_hrushev@mail.ru
dll'ки из этой папки: C:\Program Files\Tekla Structures\19.0\nt\bin\plugins
подставьте вашу версию теклы.

следующие файлы:
Tekla.Common.Geometry.dll
Tekla.Structures.Analysis.dll
Tekla.Structures.Catalogs.dll
Tekla.Structures.Dialog.Data.dll
Tekla.Structures.dll
Tekla.Structures.Drawing.dll
Tekla.Structures.Geometry3d.Compatibility.dll
Tekla.Structures.Model.dll
Tekla.Structures.Plugin.dll
Tekla.Technology.Scripting.dll

то сделаю.

[Danila_ZLT]

Вам сюда - http://campus.tekla.com/

[MikhailK]

Не уловил зачем. Скачал лернинг вершн 19.1 x32

Вам под 32битку скомпилить?

[Danila_ZLT]

Не уловил зачем.

Ну как бы, не нарушая УК РФ, там можно взять теклу.

[MikhailK]

Не уловил зачем.

Ну как бы, не нарушая УК РФ, там можно взять теклу.

Ну как бы не нарушая у меня есть версии 19.0 и 18.1.

Если кому нужно на других версиях то мне нужны библиотеки от этих версий а не сама текла. Или я что-то не понимаю в УК РФ?

[Danila_ZLT]

В 18.1 Plugin.Dialog отсутсвует. В принципе можно и без него. Но сильно заморочиться придется.
Или если кто подскажет как его безболезненно заменить. Тогда конечно сделаю и под 18.1

нашел вот тут "c:\TeklaStructures\18.1\nt\bin\dialogs\Tekla.Structures.Dialog.dll"

[pdimav]

Пока вот такая штука получается.

Основная прелесть - это, конечно, сопряжения перил.

На днях мелки нестыковки в оформлении поправлю, и выложу, если администрация форума не будет против. )

Делал на C# и Tekla.API.

tekla handrails2.jpg

Интересная замута. Интерфейс только нужно точить. И не совсем понятно какой командой заканчивает работой? ..средней кнопкой?
Сварку элементов я не увидел. Она есть?

Нужно дорабатывать. И сделать в виде плагина:)

[Danila_ZLT]

И сделать в виде плагина

Обоснуйте

[MikhailK]

Интересная замута. Интерфейс только нужно точить. И не совсем понятно какой командой заканчивает работой? ..средней кнопкой?
Сварку элементов я не увидел. Она есть?

Нужно дорабатывать. И сделать в виде плагина:)

Приму в дар инструкции и методички по хэндрейлам. У меня только по HydroHandrails есть. но там на болтах все. где там сварку и какую добавлять - не ясно.

Обоснуйте

Ну как бы в дальнейшем такая идея есть. Удобно, чем каждый раз перерисовывать с новыми параметрами профилей и т.п. просто модифай сделать.

[pdimav]

static PolygonWeld CreatePWeld(Point p1, Point p2, Beam B1, Beam B2)
{
PolygonWeld w1 = new PolygonWeld();
w1.MainObject = B1;
w1.SecondaryObject = B2;
w1.Polygon.Points.Add(p1);
w1.Polygon.Points.Add(p2);
w1.SizeAbove = 4;
w1.SizeBelow = 0;
w1.TypeAbove = PolygonWeld.WeldTypeEnum.WELD_TYPE_FILLET;
w1.TypeBelow = PolygonWeld.WeldTypeEnum.WELD_TYPE_FILLET;
w1.Insert();
w1.ShopWeld = true;
w1.AroundWeld = false;
w1.Modify();
return w1;
}
