Список чертежей Tekla Structures

djinn · Сообщение **djinn** » 13 мар 2012, 09:02

Всем салют, еще вопрос: в списке чертежей модели отображаются чертежи, хотя они были удалены из папки drawings, почему они отображаются если их нет и как их убрать?

Сообщение **ZMK** » 13 мар 2012, 09:42

djinn писал(а):Всем салют, еще вопрос: в списке чертежей модели отображаются чертежи, хотя они были удалены из папки drawings, почему они отображаются если их нет и как их убрать?

в папке drawings не чертежи хоронятся, чертежи хоронятся в файле с моделью .db1 .db2

из помощи:

Удаление лишних файлов dg
При каждом обновлении чертежа Tekla Structures создает новый файл чертежа (.dg) в подпапке drawings папки модели. После этого прежний файл чертежа не используется.

По умолчанию все ненужные файлы чертежей автоматически удаляются через семь дней. Это поведение задается расширенным параметром XS_DELETE_UNNECESSARY_DRAWINGS в файле global_default_env.ini в папке ..\Tekla Structures\<version>\environments\common. Срок, по истечении которого удаляются лишние файлы чертежей, можно задать с помощью расширенного параметра XS_DELETE_UNNECESSARY_DG_FILES_SAFETY_PERIOD.

djinn · Сообщение **djinn** » 13 мар 2012, 10:21

Не совсем понятно, давайте подробнее. Мне скинули модель, удалив из папки drawings все чертежи (ну или что там на самом деле). Дома открыв модель и список чертежей вижу кучу чертежей, при попытке открыть любой из них пишет "невозможно загрузить выбранный чертеж", ну собственно вопрос почему они там висят? Почему они каждый раз появляются если их удалить именно из списка чертежей?

Ты удалил не чертежи а их настройки- фильтры, метки и тд.
Сами чертежи из базы так не удалить. Их для удаления надо было банально удалить в списке чертежей.

djinn · Сообщение **djinn** » 14 мар 2012, 21:16

Всем привет, еще нубский вопрос: как сделать чертежи отдельных деталей сразу на всю модель?

djinn писал(а):Всем привет, еще нубский вопрос: как сделать чертежи отдельных деталей сразу на всю модель?

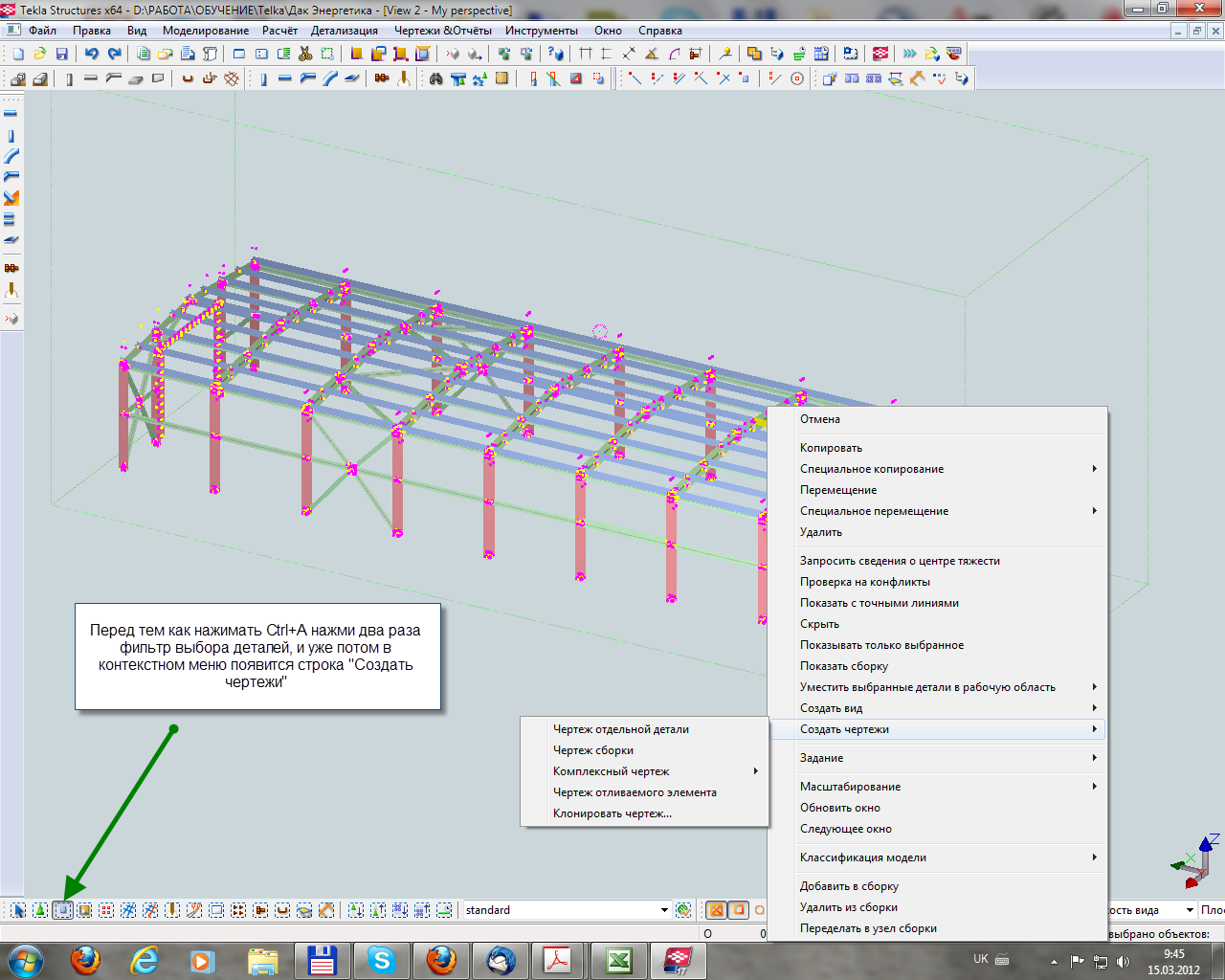

Ctrl-A - правая кнопка мыши - создать чертежи отдельных деталей - подождать 5 минут - profit!

djinn · Сообщение **djinn** » 15 мар 2012, 07:23

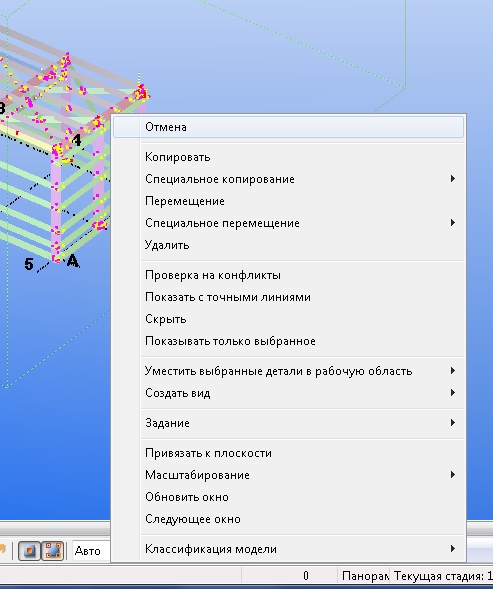

Что-то нету там "создать чертежи отдельных деталей", см. фото.

YouTube · Сообщение **CuPo>I<a** » 15 мар 2012, 07:40

это потому, что кроме деталей выбраны еще другие объекты. если хочется сделать чертежи после выбора по Ctrl+A, то надо сходить в меню "Чертежи и отчеты"

Lekser · Сообщение **Lekser** » 15 мар 2012, 10:51

Нужно выбирать только детали

Сообщение **pdimav** » 25 апр 2012, 13:40

Подскажите, можно ли пересортировать "содержимое списка чертежей"..в частности те значения которые зашиты по умолчанию (Например: Опубликовать, Блокировать и т.д. передвинуть назад...а пользовательские вперед) ?

pdimav писал(а):Подскажите, можно ли пересортировать "содержимое списка чертежей"..в частности те значения которые зашиты по умолчанию (Например: Опубликовать, Блокировать и т.д. передвинуть назад...а пользовательские вперед) ?

1. Выбери искомые конструкции
2. Отфильтруй чертежи в базе для выбранных
3. Упорядочи по нужному атрибуту (нажми на него на названии столбца
4. Выдели чертежи с нужными атрибутами
5. Ставь только выбранные чертежи

Сообщение **pdimav** » 25 апр 2012, 14:08

Не сортировка по столбцу, а сортировка самих столбцов. Чтобы пользовательские столбцы были впереди...справа перетащить влево!

pdimav писал(а):Не сортировка по столбцу, а сортировка самих столбцов. Чтобы пользовательские столбцы были впереди...справа перетащить влево!

меняй в файле object.inp в папке среды.
Несколько полей оключить нельзя.. соответственно переместить тоже.

Сообщение **pdimav** » 29 май 2012, 08:53

Хай, Теловцам!
Назрел вопросик:
Нужно создать чертеж "Общие данные" в котором фигурирует шаблон со "Списком чертежей" (Монтажные схемы, Ведомость метизов)!
Возникли трудности по автоматическому созданию такого списка чертежей!
Если кто либо проделывал такую работу..наставьте на путь истинный..как лучше реализовать такую задачу!?

Сообщение **Айдар** » 30 май 2012, 23:45

pdimav писал(а):Хай, Теловцам!
Назрел вопросик:
Нужно создать чертеж "Общие данные" в котором фигурирует шаблон со "Списком чертежей" (Монтажные схемы, Ведомость метизов)!

Создаешь чертеж на всю модель, с соответствующей компоновкой(с необходимыми таблицами). Но шаблон с ведомость монтажных схем будет посложнее, придумай оригинальный алгоритм

Сообщение **pdimav** » 31 май 2012, 07:26

Поэтому и вопрос...какой тип содержимого строки отдаст мне список чертежей типа "G" ?
Сборочные чертежи отдает тип Сборка...а чертежи Обшего вида..???

Сообщение **mischa** » 26 июл 2012, 00:10

Доброе время суток.

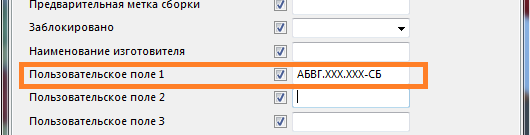

В списке чертежа есть поле Метка значение которой соответствует Позиции объекта модели.Подскажите можно ли сделать так, чтобы значение поля Пользовательское поле 1 объекта модели заполнялось в поле Заголовок 1 чертежа объекта.( прошу не обращать внимание на точность скринов, на работе инета нет,поэтому скрины делал из того что было дома )

Переносить данные из одной переменно в другую скорее всего возможно с учетом того что файы object.inp поддерживает задание условий.
Синтаксис только вот такой вещи мне не известен. В мануала его точно нет, как и возможности использовать условия.
P.S. О возможности использовать условия известно достоверно.

Сообщение **mischa** » 06 ноя 2012, 22:30

Таран Д. А. писал(а):Переносить данные из одной переменно в другую скорее всего возможно с учетом того что файы object.inp поддерживает задание условий.
Синтаксис только вот такой вещи мне не известен. В мануала его точно нет, как и возможности использовать условия.
P.S. О возможности использовать условия известно достоверно.

Перелопатил object.inp файлы и ни нашел ни какой зацепочки. Может кто подкинет рыбу , т.е. встречался с похожими задачами.Кстати, на одном из скриншотов форума я видел переименованные поля списка чертежей (то есть к примеру заголовок 1 был переименован) но так и не смог снова найти этот скриншет. Если это не миф отзовитесь кто и как это смог сделать.

переименование параметров не делается. поступают по другому - скрывают поля, которые используются по умолчанию - с помощью атрибута "special_flag" каждого параметра, например:

Код: Выделить всё

 tab_page("DR_Workflow")
  {
    attribute("DR_ASSIGNED_TO", "j_AssignedTo", string, "%s", [u][b]no[/b][/u], none, "0.0", "0.0")
    {
        value("", 0)
    }
  }

и вводят новые поля, например:

Код: Выделить всё

   tab_page("DR_Parameters_kmd")
        {
            attribute("kmd_n_kontrol","Тех.контроль", string, "%s", yes, none, "0.0", "0.0", 183, 523, 140)
                 {
                   value("", 0)
                 }
        }

YouTube · Сообщение **CuPo>I<a** » 07 ноя 2012, 11:18

а почему эта зараза в списке чертежей мои поля выставляет "наоборот"? если в обджектс он внизу, она его первой в списке ставит (при этом в определенных пользователем атрибутах это поле тоже находится внизу) то есть я хочу разработчика видеть первым в окне определенных пользователем атрибутов и первым слева-направо в списке чертежей

CuPo>I<a писал(а):а почему эта зараза в списке чертежей мои поля выставляет "наоборот"? если в обджектс он внизу, она его первой в списке ставит (при этом в определенных пользователем атрибутах это поле тоже находится внизу) то есть я хочу разработчика видеть первым в окне определенных пользователем атрибутов и первым слева-направо в списке чертежей

МММММ... не туда смотришь
тут определено только тело процедуры.. сама процедура вызывается ниже.. вот там и важен порядоу вызова.

YouTube · Сообщение **CuPo>I<a** » 07 ноя 2012, 14:34

порядок вкладок вижу, а порядок столбцов в списке чертежей кроме как в настройке UDA не вижу

wizard · Сообщение **wizard** » 22 ноя 2012, 10:09

Господа, подскажите. Требуется получить чертёж отдельной группы балок. При создании чертежей на всю модель они создаются по отдельности. Что бы было более понятно - из всего проекта хочу получить отдельно чертёж лестницы целиком. Через "создать комплексный чертёж" не выходит. Может в видах дело?

Сообщение **pv-maks** » 22 ноя 2012, 15:49

wizard писал(а):Господа, подскажите. Требуется получить чертёж отдельной группы балок. При создании чертежей на всю модель они создаются по отдельности. Что бы было более понятно - из всего проекта хочу получить отдельно чертёж лестницы целиком. Через "создать комплексный чертёж" не выходит. Может в видах дело?

Так сделай чертеж общего вида на эту лестницу. Ctrl + H добавь новую стадию (н-р: лестница), выбери все сборки этой лестницы и внеси их в эту стадию. Потом в свойстве вида задай отображение сборок только этой стадии. И создавай чертеж общего вида!

Сообщение **troy-47** » 28 фев 2013, 09:39

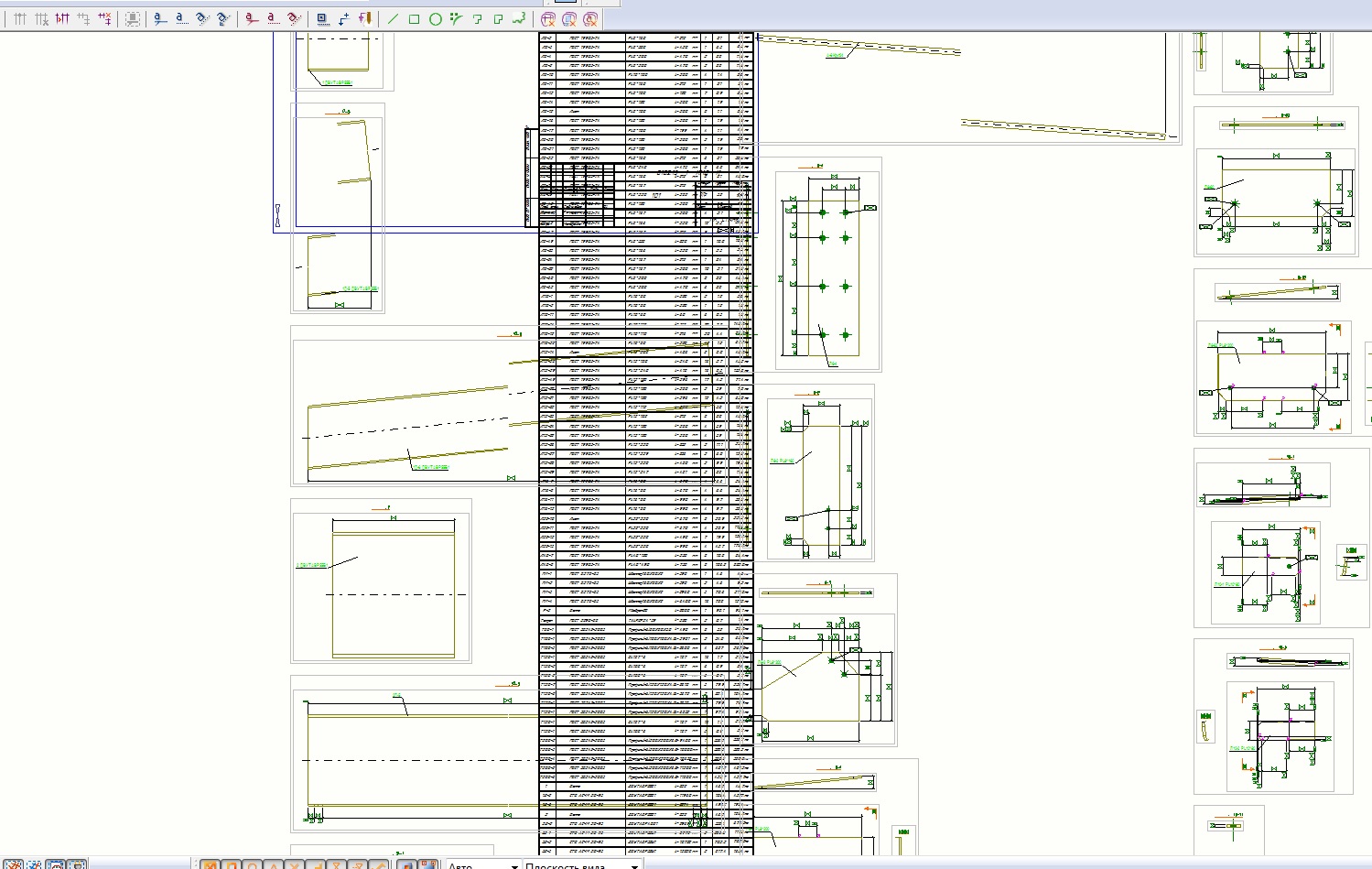

Подскажите, при создании комплексного чертежа получил вот такую картину....
как вместить эту ведомость деталей на лист целиком или можно разбить на две....
а чертежи отдельных деталей можно располагать несколько штук на одном листе?
И еще хотел узнать учтена ли правильная расстановка в среде КМД RUS?

troy-47 писал(а):Подскажите, при создании комплексного чертежа получил вот такую картину....
как вместить эту ведомость деталей на лист целиком или можно разбить на две....
а чертежи отдельных деталей можно располагать несколько штук на одном листе?
И еще хотел узнать учтена ли правильная расстановка в среде КМД RUS?

Все вышеуказанное сделать можно.
Не понял только что такое "учтена правильная расстановка"-пожалуйста по подробнее.

Сообщение **troy-47** » 28 фев 2013, 11:05

Таран Д. А. писал(а):
troy-47 писал(а):Подскажите, при создании комплексного чертежа получил вот такую картину....
как вместить эту ведомость деталей на лист целиком или можно разбить на две....
а чертежи отдельных деталей можно располагать несколько штук на одном листе?
И еще хотел узнать учтена ли правильная расстановка в среде КМД RUS?
Все вышеуказанное сделать можно.
Не понял только что такое "учтена правильная расстановка"-пожалуйста поподробнее.

я
Я имел ввиду что же будет сам подобран формат, ведомость будет на листе, а не так как у меня...

serewka · Сообщение **serewka** » 23 мар 2013, 17:59

И как такое проделать, чтобы табличка рабилась на 2-3 столбца и могла уместиться на один лист?

serewka писал(а):И как такое проделать, чтобы табличка рабилась на 2-3 столбца и могла уместиться на один лист?

Вообще есть стандартный инструмент в редакторе отчетов. Но он не работает в некоторых случаях. Соответственно есть другие методы решения этого вопроса но они уникальны для каждой таблицы в отдельности. Скинь сам отчет, я тебе покажу как сделать в твоем случае.

Сообщение **Denis** » 07 май 2013, 15:52

Re: Список чертежей

djinn » 13 мар 2012, 10:21

Не совсем понятно, давайте подробнее. Мне скинули модель, удалив из папки drawings все чертежи (ну или что там на самом деле). Дома открыв модель и список чертежей вижу кучу чертежей, при попытке открыть любой из них пишет "невозможно загрузить выбранный чертеж", ну собственно вопрос почему они там висят? Почему они каждый раз появляются если их удалить именно из списка чертежей?

Хороший.. Плохой.. Главное у кого ружье!
djinn Сообщения: 12Зарегистрирован: 13 мар 2012, 08:51
Вернуться к началу

--------------------------------------------------------------------------------

Re: Список чертежей

Таран Д. А. » 13 мар 2012, 10:29

Ты удалил не чертежи а их настройки- фильтры, метки и тд.
Сами чертежи из базы так не удалить. Их для удаления надо было банально удалить в списке чертежей.

А как сделать так, чтобы получилось открыть такие чертежи. или по новой надо создавать? при неоднократном пересохранении (ввиду изменений в чертежах). 2 чертежа перестали открваться в чем может быть проблема?

В 18.0 был такой глюк. Возможно восстановить чертеж не удастся.
2 чертежа не самое страшное. Хорошо хоть не 200

Сообщение **Denis** » 13 май 2013, 11:05

версия 18.1 стоит

Обнови до 19

YouTube · Сообщение **CuPo>I<a** » 13 июн 2013, 08:09

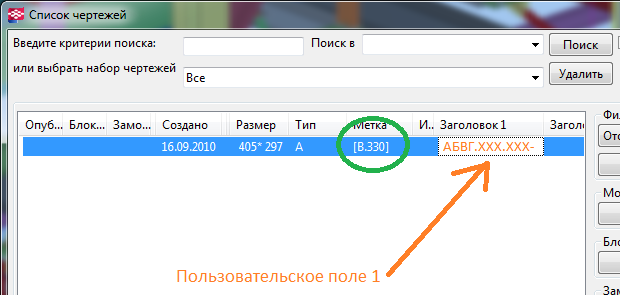

Подскажите, что за тип чертежа "U"?

CuPo>I<a писал(а):Подскажите, что за тип чертежа "U"?

viewtopic.php?f=6&t=1545

YouTube · Сообщение **CuPo>I<a** » 13 июн 2013, 09:47

спасибо. криво искал

Сообщение **meart** » 11 июл 2013, 16:00

скажите пожалуйста, а вот эти параметры чертежа "Опубликовать", "Блокировать", "Заморозить" можно ли использовать в шаблонах?
ну чтобы в отчете, например, отобразить какие чертежи заблокированы, какие заморожены и т.п.

YouTube · Сообщение **CuPo>I<a** » 12 июл 2013, 05:06

по-моему только через API

meart писал(а):скажите пожалуйста, а вот эти параметры чертежа "Опубликовать", "Блокировать", "Заморозить" можно ли использовать в шаблонах?
ну чтобы в отчете, например, отобразить какие чертежи заблокированы, какие заморожены и т.п.

Можно только упорядочить. Этого достаточно.

Сообщение **meart** » 15 июл 2013, 08:44

Таран Д. А. писал(а):
meart писал(а):скажите пожалуйста, а вот эти параметры чертежа "Опубликовать", "Блокировать", "Заморозить" можно ли использовать в шаблонах?
ну чтобы в отчете, например, отобразить какие чертежи заблокированы, какие заморожены и т.п.
Можно только упорядочить. Этого достаточно.

Дело в том, что создавая ведомость чертежей, проще было бы использовать именно эти параметры, чем вводить руками дополнительный пользовательский атрибут.

Спасибо за ответы.

Сообщение **RHSY** » 08 авг 2013, 12:04

Может быть вопрос уже был когда то задан, но всеже хочу спросить, есть ли возможность выполнить "Ведомость рабочих чертежей основного комплекта"? Знаю, что в виде отчета (rpt) можно, но это меня не интересует. Интересно выполнить в виде графического шаблона (tpl). Есть ли такая возможность? Спасибо

Сообщение **meart** » 09 авг 2013, 09:01

RHSY писал(а):Может быть вопрос уже был когда то задан, но всеже хочу спросить, есть ли возможность выполнить "Ведомость рабочих чертежей основного комплекта"? Знаю, что в виде отчета (rpt) можно, но это меня не интересует. Интересно выполнить в виде графического шаблона (tpl). Есть ли такая возможность? Спасибо

Есть такая возможность..

большой принципиальной разницы между отчетами и графическими шаблонами разницы нет..

YouTube · Сообщение **CuPo>I<a** » 09 авг 2013, 09:37

meart писал(а):
RHSY писал(а):Может быть вопрос уже был когда то задан, но всеже хочу спросить, есть ли возможность выполнить "Ведомость рабочих чертежей основного комплекта"? Знаю, что в виде отчета (rpt) можно, но это меня не интересует. Интересно выполнить в виде графического шаблона (tpl). Есть ли такая возможность? Спасибо
Есть такая возможность..

большой принципиальной разницы между отчетами и графическими шаблонами разницы нет..

интересно как? для графического шаблона нужен объект, с которого будет сниматься инфа. это должна быть сборка. с чертежа ничего не получишь стандартными способами. а для этого надо в сборку записать номер чертежа. а это все либо ручками либо си шарп. через си шарп можно сделать ведомость чертеежей и без записи информации в сборки, а как это сделать без си шарпа?...

Сообщение **meart** » 12 авг 2013, 07:02

CuPo>I<a писал(а):
meart писал(а):
RHSY писал(а):Может быть вопрос уже был когда то задан, но всеже хочу спросить, есть ли возможность выполнить "Ведомость рабочих чертежей основного комплекта"? Знаю, что в виде отчета (rpt) можно, но это меня не интересует. Интересно выполнить в виде графического шаблона (tpl). Есть ли такая возможность? Спасибо
Есть такая возможность..

большой принципиальной разницы между отчетами и графическими шаблонами разницы нет..
интересно как? для графического шаблона нужен объект, с которого будет сниматься инфа. это должна быть сборка. с чертежа ничего не получишь стандартными способами. а для этого надо в сборку записать номер чертежа. а это все либо ручками либо си шарп. через си шарп можно сделать ведомость чертеежей и без записи информации в сборки, а как это сделать без си шарпа?...

вот блин ... >_< я думал, всё гораздо проще..

т.е. обычными средствами можно получить только чертежи сборок в графическую ведомость?

YouTube · Сообщение **CuPo>I<a** » 12 авг 2013, 08:22

обычными средствами поставленную задачу можно реализовать только текстовым отчетом, с соответствующим видом, который явно не устроит человека:)

CuPo>I<a писал(а):обычными средствами поставленную задачу можно реализовать только текстовым отчетом, с соответствующим видом, который явно не устроит человека:)

К полному списку чертежей по моему все же можно получить доступ в текле есть оператор перехода на уровень выше по вложенности. Не пользовался но скорее сего из одного типа чертежей можно обратиться ко всем.

Сообщение **Alex** » 23 авг 2013, 13:54

Может быть вопрос уже был когда то задан, но всеже хочу спросить, есть ли возможность выполнить "Ведомость рабочих чертежей основного комплекта"? Знаю, что в виде отчета (rpt) можно, но это меня не интересует. Интересно выполнить в виде графического шаблона (tpl). Есть ли такая возможность? Спасибо

Да можно.
Во вложении пример, все сделано в текле, все веса считаются с точностью в грамм.

С ведомостью монтажных схем посложнее.

Сообщение **troy-47** » 12 фев 2014, 22:10

Добрый вечер. Подскажите пожалуйста, столкнулся с такой проблемой как и описывалось выше... при открытии чертежа выскакивает предупреждение "невозможно загрузить чертеж", причем практически все, открываются лишь несколько. Началось это когда начал вносить изменения в готовую модель с готовыми чертежами и после сохранения перестало уже открывать. Что еще заметил, папка модели с чертежами весила 245 мб, после изменений и сохранений - 175 мб, потом - 65 мб., перестали открываться все чертежи. В чем может быть проблема? Переустановил теклу, версия 18.1., тоже самое, наболее поздней версии модели работает, на измененной уже нет, до этого все было замечательно.

Сообщение **troy-47** » 12 фев 2014, 22:12

Делал восстановление модели, базы данных - все тоже самое...

Сообщение **meart** » 13 фев 2014, 10:28

Alex писал(а):С ведомостью монтажных схем посложнее.

С комплексными чертежами, я так понимаю, тоже не всё так просто?

Сообщение **Danila_ZLT** » 13 фев 2014, 13:07

troy-47 писал(а):Добрый вечер. Подскажите пожалуйста, столкнулся с такой проблемой как и описывалось выше... при открытии чертежа выскакивает предупреждение "невозможно загрузить чертеж", причем практически все, открываются лишь несколько. Началось это когда начал вносить изменения в готовую модель с готовыми чертежами и после сохранения перестало уже открывать. Что еще заметил, папка модели с чертежами весила 245 мб, после изменений и сохранений - 175 мб, потом - 65 мб., перестали открываться все чертежи. В чем может быть проблема? Переустановил теклу, версия 18.1., тоже самое, наболее поздней версии модели работает, на измененной уже нет, до этого все было замечательно.

"невозможно загрузить чертеж" - текла файл чертежа не находит.
Посмотреть надо какой файлик к данному чертежу относится и есть ли такой файл в папке drawings.
То что модель полегчала - вообще странно... Ненужные файлы чертежей может удалились??? Но текла предупреждает сначала что файлы будут удалены.

troy-47 писал(а):Делал восстановление модели, базы данных - все тоже самое...

Чертежи в отдельных файлах лежат, восстановление не поможет

Сделайте дамп, в дампе найдите Ваши чертежи, посмотрите в каких файлах они расположены. Если файликов в drawings нет

то может предыдущие версии есть, их попробовать использовать.
Изначально модель тоже в 18.1 была?

Сообщение **troy-47** » 13 фев 2014, 13:41

В модели после исправления в папке drawings - лежат всего 4 файла с расширением .dg, в модели до исправления - около 200 файлов .dg
Изначально и работал в версии 18.1.

Сообщение **troy-47** » 13 фев 2014, 14:00

Создал дамп модели, импортировал в новую, сохранил, открыл по новой - та же беда! хотя в папке drawings появилось уже побольше файлов, а чертежи так и не открывает. Взял все файлы из папки drawings модели до редактирования и скопировал их в новую модель куда импортировал дамп... о чудо! стал открывать чертежи!

Сообщение **troy-47** » 13 фев 2014, 14:01

Подскажите как открыть созданный дамп что бы посмотреть где хранятся чертежи?

Сообщение **Danila_ZLT** » 13 фев 2014, 16:58

troy-47 писал(а):Создал дамп модели, импортировал в новую, сохранил, открыл по новой - та же беда! хотя в папке drawings появилось уже побольше файлов, а чертежи так и не открывает. Взял все файлы из папки drawings модели до редактирования и скопировал их в новую модель куда импортировал дамп... о чудо! стал открывать чертежи!

Ну значит вы на правильном пути

.
Дамп модели - просто текстовый файл.
Откройте любым ппросмотрщиком текста (не редактором... размер слишком большой).
Ищите в файле текст "Table drawing".
Дальше смотрите какой файл какому чертежу соответствует:
Table drawing -------------------------------------
{
row
{
id = 767946
obj_type = 34
name = 'G [8]' -- маркировка чертежа
type = 3
lock = 2
uptodate = 1
parts_no = 0
create_day = 1
create_month = 3
create_year = 2013
modify_day = 5
modify_month = 3
modify_year = 2013
plot_day = 0
plot_month = 0
plot_year = 0
file = 'DID51359FAB-0000-000A-3133-363234373231.dg' - имя файла чертежа
title = 'М7'
height = 841.000000
width = 594.000000
revision = 0
flags = 0
issue_id = 0
next_id = 0
issue_day = 0
issue_month = 0
issue_year = 0
}
........
ну и дальше.
Чтоб все файлики на месте были.

Сообщение **troy-47** » 13 фев 2014, 21:18

Спасибо большое, сейчас буду разбираться.

Сообщение **troy-47** » 13 фев 2014, 22:09

Опять та же проблема, сохранился, закрыл модель, открываю - невозможно загрузить чертеж, в папке drawings всего 10 файлов, куда делись остальные непонятно, хотя в дампе прописано иного чертежей (все не пролистал). Вот вопрос, куда деваются остальные после закрытия модели? И в дампе не разобрался, где указан путь хранения чертежа?

Сообщение **Danila_ZLT** » 14 фев 2014, 05:24

Файлы чертежей хранятся в папке модели в папке "drawings"

Кто сейчас на конференции
