Ведомость чертежей в Tekla Structures

Сообщение **dyr** » 24 ноя 2013, 19:58

Направте на путь истины. Есть идея чего-то сварганить чтобы формировать ведомость чертежей. За что зацепиться? С чего начать? И, вообще, это возможно средствами Tekla? Т.е. програмно перебрать список чертежей, составить ведомость, заполнить поля. № чертежа, наименование чертежа.

dyr писал(а):Направте на путь истины. Есть идея чего-то сварганить чтобы формировать ведомость чертежей. За что зацепиться? С чего начать? И, вообще, это возможно средствами Tekla? Т.е. програмно перебрать список чертежей, составить ведомость, заполнить поля. № чертежа, наименование чертежа.

Вывести отчет в эксель не проблема вовсе.
На чертеж можно вывести только сборки. С остальным не получится.

Сообщение **dyr** » 24 ноя 2013, 21:24

Спасиба. Уже что-то.

Сообщение **Danila_ZLT** » 25 ноя 2013, 03:21

dyr писал(а):Направте на путь истины. Есть идея чего-то сварганить чтобы формировать ведомость чертежей. За что зацепиться? С чего начать? И, вообще, это возможно средствами Tekla? Т.е. програмно перебрать список чертежей, составить ведомость, заполнить поля. № чертежа, наименование чертежа.

Все правильно, програмно перебираете список чертежей, и выводите ведомость на чертеж.

Сообщение **RHSY** » 25 ноя 2013, 09:01

Danila_ZLT писал(а):
dyr писал(а):Направте на путь истины. Есть идея чего-то сварганить чтобы формировать ведомость чертежей. За что зацепиться? С чего начать? И, вообще, это возможно средствами Tekla? Т.е. програмно перебрать список чертежей, составить ведомость, заполнить поля. № чертежа, наименование чертежа.
Все правильно, програмно перебираете список чертежей, и выводите ведомость на чертеж.

Уважаемый Danila_ZLT, а можно показать это на примере. С отчетом все понятно, но вывести ведомость чертежей на чертеж в TS как то никак не получается. Спасибо.

Сообщение **Danila_ZLT** » 25 ноя 2013, 09:54

RHSY писал(а):
Danila_ZLT писал(а):
dyr писал(а):Направте на путь истины. Есть идея чего-то сварганить чтобы формировать ведомость чертежей. За что зацепиться? С чего начать? И, вообще, это возможно средствами Tekla? Т.е. програмно перебрать список чертежей, составить ведомость, заполнить поля. № чертежа, наименование чертежа.
Все правильно, програмно перебираете список чертежей, и выводите ведомость на чертеж.
Уважаемый Danila_ZLT, а можно показать это на примере. С отчетом все понятно, но вывести ведомость чертежей на чертеж в TS как то никак не получается. Спасибо.

Ключевое слово - "ПРОГРАМНО". Макрос нужно писать, который получит список и нарисует его в чертеже.

Сообщение **RHSY** » 25 ноя 2013, 10:44

Вот в этом как раз и засада! Как написать подобный макрос? Мои попытки не увенчались успехом...

Сообщение **Danila_ZLT** » 25 ноя 2013, 11:58

RHSY писал(а):Вот в этом как раз и засада! Как написать подобный макрос? Мои попытки не увенчались успехом...

Как пробовали делать? пример пожалуйста дайте.

Сообщение **RHSY** » 25 ноя 2013, 12:16

Нашел отчет в Template (Drawing_list.rtp) и пытался его адаптировать на чертеже в виде графической таблицы (tlp). Короче, у меня ничего не получилось. Понимаю, что здесь нужно как то программно решить вопрос. Задавал этот вопрос в другой ветке (viewtopic.php?f=6&t=225), но ответ не утешительный.

RHSY писал(а):Нашел отчет в Template (Drawing_list.rtp) и пытался его адаптировать на чертеже в виде графической таблицы (tlp). Короче, у меня ничего не получилось. Понимаю, что здесь нужно как то программно решить вопрос. Задавал этот вопрос в другой ветке (viewtopic.php?f=6&t=225), но ответ не утешительный.

Находясь в чертеже получить доступ к списку через класс drawing нельзя вовсе. Даже на С#
Тут требуется совсем другой подход.
Надо генерировать список до захождения в чертеж и отображать нарисованный линиями. Это не простая задача.
Тут надо кодить на C# Стандартными методами никак.
Чертежи общего вида не доступны. Сборки доступны только через класс ASSAMBLY. Это не подойдет

Сообщение **RHSY** » 25 ноя 2013, 12:40

Следовательно, выполнить лист общих данных (ведомость чертежей основного комплекта например КМ) невозможно?

RHSY писал(а):Следовательно, выполнить лист общих данных (ведомость чертежей основного комплекта например КМ) невозможно?

В КМ всего то чертежей несколько штук их можно и руками набить. Текстом.
Неудобно но все же проще чем писать скрипты. Может и придумаем что сделать.

Сообщение **RHSY** » 25 ноя 2013, 12:47

Именно так и делаю, но неудобно!!!

RHSY писал(а):Именно так и делаю, но неудобно!!!

Теперь добавили автоматом ведомость нагрузок опорных баз. Теперь хотя бы тут работает

Сообщение **dyr** » 25 ноя 2013, 19:53

Есть предположение. У катклоге моделей существуют файлы с расширением .db. Такие расширения файлов использовались в базах данных Paradox.
Не могут-ли там хранится табличные данные? А список чертежей та же таблица базы данных.

Сообщение **Danila_ZLT** » 26 ноя 2013, 12:44

dyr писал(а):Есть предположение. У катклоге моделей существуют файлы с расширением .db. Такие расширения файлов использовались в базах данных Paradox.
Не могут-ли там хранится табличные данные? А список чертежей та же таблица базы данных.

Файлы с расширением .db являются архивами zip. А вот внутри действительно база данных модели (формат Xsteel7.хх).Табличек судя по дампу там много. И табличка с именем "drawing", думаю самая та.
Структура этой таблички думаю такая (id,obj_type,name,type,lock,uptodate,parts_no,create_day,create_month,create_year,modify_day,modify_month,modify_year,plot_day,plot_month,plot_year,file,title,height,width,revision,flags,issue_id,next_id,issue_day,issue_month,issue_year).
Осталось как-то открыть эту базу, и получить доступ к нужной табличке.

Сообщение **Danila_ZLT** » 28 ноя 2013, 03:28

Таран Д. А. писал(а):
RHSY писал(а):Следовательно, выполнить лист общих данных (ведомость чертежей основного комплекта например КМ) невозможно?
В КМ всего то чертежей несколько штук их можно и руками набить. Текстом.
Неудобно но все же проще чем писать скрипты. Может и придумаем что сделать.

humanum errare est
Все что может сделать машина - должна делать машина, а не человек.

Сообщение **dyr** » 28 ноя 2013, 12:35

Danila_ZLT писал(а):
dyr писал(а):Есть предположение. У катклоге моделей существуют файлы с расширением .db. Такие расширения файлов использовались в базах данных Paradox.
Не могут-ли там хранится табличные данные? А список чертежей та же таблица базы данных.
Файлы с расширением .db являются архивами zip. А вот внутри действительно база данных модели (формат Xsteel7.хх).Табличек судя по дампу там много. И табличка с именем "drawing", думаю самая та.
Структура этой таблички думаю такая (id,obj_type,name,type,lock,uptodate,parts_no,create_day,create_month,create_year,modify_day,modify_month,modify_year,plot_day,plot_month,plot_year,file,title,height,width,revision,flags,issue_id,next_id,issue_day,issue_month,issue_year).
Осталось как-то открыть эту базу, и получить доступ к нужной табличке.

Чем открыть, не пробовал?

Сообщение **Danila_ZLT** » 28 ноя 2013, 12:50

dyr писал(а):
Danila_ZLT писал(а):
dyr писал(а):Есть предположение. У катклоге моделей существуют файлы с расширением .db. Такие расширения файлов использовались в базах данных Paradox.
Не могут-ли там хранится табличные данные? А список чертежей та же таблица базы данных.
Файлы с расширением .db являются архивами zip. А вот внутри действительно база данных модели (формат Xsteel7.хх).Табличек судя по дампу там много. И табличка с именем "drawing", думаю самая та.
Структура этой таблички думаю такая (id,obj_type,name,type,lock,uptodate,parts_no,create_day,create_month,create_year,modify_day,modify_month,modify_year,plot_day,plot_month,plot_year,file,title,height,width,revision,flags,issue_id,next_id,issue_day,issue_month,issue_year).
Осталось как-то открыть эту базу, и получить доступ к нужной табличке.
Чем открыть, не пробовал?

Пока только блокнотом

Саму ведомость чертежей генерировать нет проблем. Хоть в блокнот хоть в эксель . Проблема в том что на чертеж автоматом нельзя.

Сообщение **dyr** » 30 ноя 2013, 20:10

Таран Д. А. писал(а):Саму ведомость чертежей генерировать нет проблем. Хоть в блокнот хоть в эксель . Проблема в том что на чертеж автоматом нельзя.

В чертеж можно вносить реснички при обозначении сварочных швов. Подобным образом должен вноситься и текст с линиями таблиц. Наверное. Это мысли вслух.

Сообщение **Danila_ZLT** » 14 мар 2014, 09:11

Таран Д. А. писал(а):Саму ведомость чертежей генерировать нет проблем. Хоть в блокнот хоть в эксель . Проблема в том что на чертеж автоматом нельзя.

Таран Д. А. писал(а): Находясь в чертеже получить доступ к списку через класс drawing нельзя вовсе. Даже на С#
Тут требуется совсем другой подход.
Надо генерировать список до захождения в чертеж и отображать нарисованный линиями. Это не простая задача.
Тут надо кодить на C# Стандартными методами никак.
Чертежи общего вида не доступны. Сборки доступны только через класс ASSAMBLY. Это не подойдет

Делаем невозможное, сильное колдунство:
http://youtu.be/uoMAS3_lg8o

Сообщение **Danila_ZLT** » 17 мар 2014, 17:00

Danila_ZLT писал(а):
Таран Д. А. писал(а):Саму ведомость чертежей генерировать нет проблем. Хоть в блокнот хоть в эксель . Проблема в том что на чертеж автоматом нельзя.

Таран Д. А. писал(а): Находясь в чертеже получить доступ к списку через класс drawing нельзя вовсе. Даже на С#
Тут требуется совсем другой подход.
Надо генерировать список до захождения в чертеж и отображать нарисованный линиями. Это не простая задача.
Тут надо кодить на C# Стандартными методами никак.
Чертежи общего вида не доступны. Сборки доступны только через класс ASSAMBLY. Это не подойдет
Делаем невозможное, сильное колдунство:
http://youtu.be/uoMAS3_lg8o

качать тут:
http://forum.zlating.ru/viewtopic.php?f=2&t=1

NataAladin · Сообщение **NataAladin** » 20 июн 2014, 06:42

Вот, что у меня есть. Может, кому и пригодиться. Первую ведомость пробовала - отлично получается, с перечнем - не пыталась особо, т.к. там много чего дополнительно установить надо.
В приложении таблица для чертежа общего вида КМД_ведомость_отправочных_марок_общий_вид.tpl и отчет Cписок_чертежей.xls.rpt.
Ведомость отправочных марок.
Таблица КМД_ведомость_отправочных_марок_общий_вид.tpl была разработана для вас. Колонка Номер чертежа заполняется на чертеже сборки в Заголовок 1.
Принцип работы:
1. Создаете необходимое количество чертежей отправочных марок. Заполняете на каждом чертеже поле Заголовок 1.
2. На чертеже общего вида размещаете таблицу КМД_ведомость_отправочных_марок_общий_вид.tpl
3. На чертеже общего вида все необходимые отправочные марки должны быть видны.
4. Смещаете планы и разрезы за границы листа. Т.к. таблица на чертежах заполняется только той информацией, которая присутствует на чертеже. Если вы не отобразить часть марок на чертеже, то они и не появятся в таблице.
5. Печатаете лист.
В итоге: вы получаете ведомость отправочных марок в рамке чертежа
Перечень чертежей.
Для того, что бы получить перечень чертежей внутри одного чертежа, нужно импортировать отчет в чертеж. Отчет Cписок_чертежей.xls.rpt выполнен в виде excel таблицы.
Принцип работы:
1. Запускаете отчет Cписок_чертежей.xls.rpt. в папке модели Reports создается отчет Cписок_чертежей.xls
2. Копируете этот отчет в папку модели Atrributes
3. Установите приложение из экстранет для импорт excel отчета в чертежи AMC 2013
https://extranet.tekla.com/BC/tekla-str ... fault.aspx
4. В чертеже появится кнопка
5. В свойствах этого приложения выбираете Cписок_чертежей.xls. Нажимаете Ok. В чертеже указываете две точки.
6. Таблица импортируется.

Сообщение **Danila_ZLT** » 20 июн 2014, 10:21

Сколько стоит AMC 2013?

Сообщение **Danila_ZLT** » 23 июн 2014, 04:15

NataAladin писал(а):Вот, что у меня есть. Может, кому и пригодиться. Первую ведомость пробовала - отлично получается, с перечнем - не пыталась особо, т.к. там много чего дополнительно установить надо.
В приложении таблица для чертежа общего вида КМД_ведомость_отправочных_марок_общий_вид.tpl и отчет Cписок_чертежей.xls.rpt.
Ведомость отправочных марок.
Таблица КМД_ведомость_отправочных_марок_общий_вид.tpl была разработана для вас. Колонка Номер чертежа заполняется на чертеже сборки в Заголовок 1.
Принцип работы:
1. Создаете необходимое количество чертежей отправочных марок. Заполняете на каждом чертеже поле Заголовок 1.
2. На чертеже общего вида размещаете таблицу КМД_ведомость_отправочных_марок_общий_вид.tpl
3. На чертеже общего вида все необходимые отправочные марки должны быть видны.
4. Смещаете планы и разрезы за границы листа. Т.к. таблица на чертежах заполняется только той информацией, которая присутствует на чертеже. Если вы не отобразить часть марок на чертеже, то они и не появятся в таблице.
5. Печатаете лист.
В итоге: вы получаете ведомость отправочных марок в рамке чертежа
Перечень чертежей.
Для того, что бы получить перечень чертежей внутри одного чертежа, нужно импортировать отчет в чертеж. Отчет Cписок_чертежей.xls.rpt выполнен в виде excel таблицы.
Принцип работы:
1. Запускаете отчет Cписок_чертежей.xls.rpt. в папке модели Reports создается отчет Cписок_чертежей.xls
2. Копируете этот отчет в папку модели Atrributes
3. Установите приложение из экстранет для импорт excel отчета в чертежи AMC 2013
https://extranet.tekla.com/BC/tekla-str ... fault.aspx
4. В чертеже появится кнопка
5. В свойствах этого приложения выбираете Cписок_чертежей.xls. Нажимаете Ok. В чертеже указываете две точки.
6. Таблица импортируется.

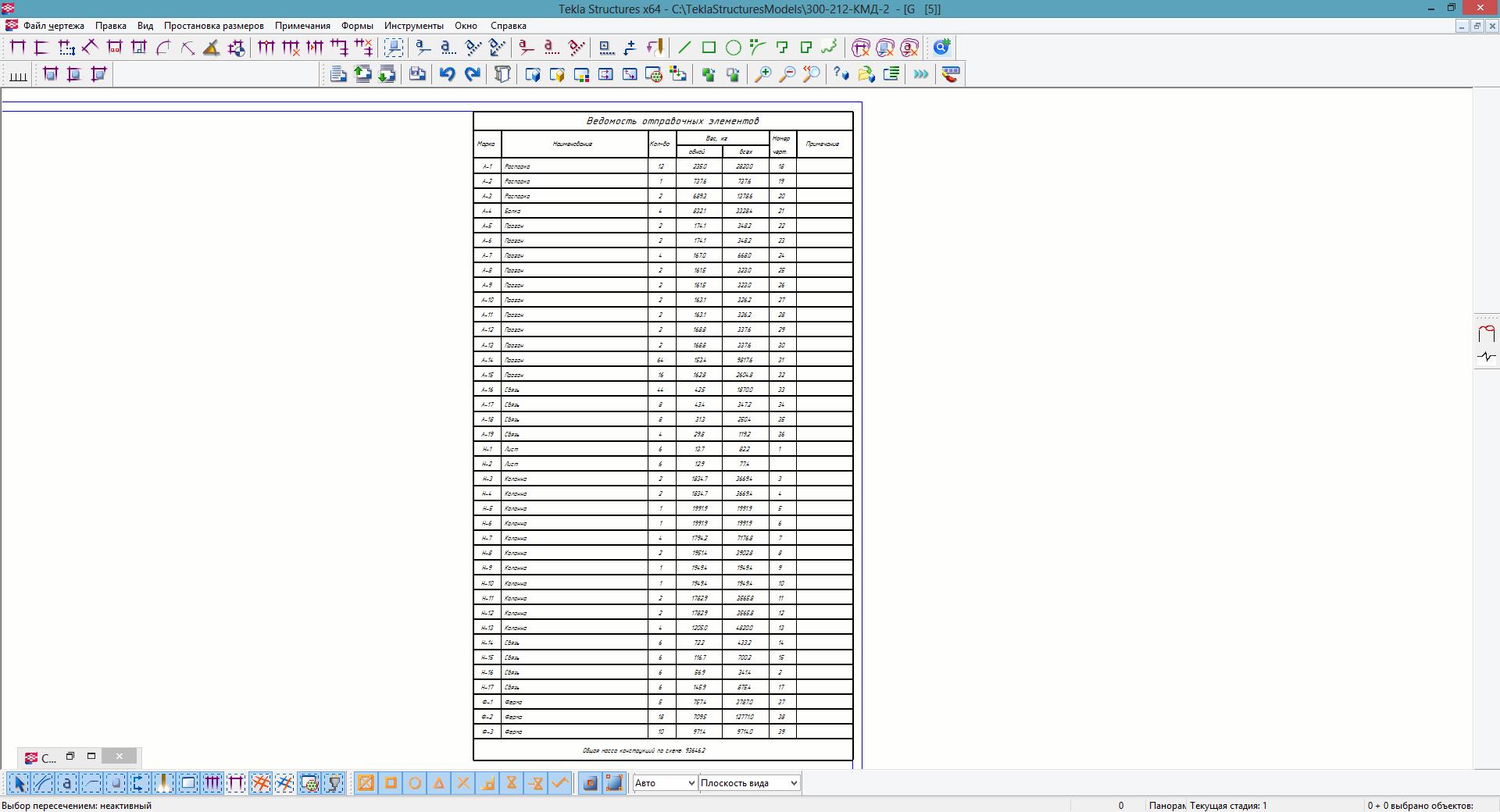

Ну очень интересно посмотреть конечный результат, покажите пожалуйста скриншоты - чего там в результате получилось

NataAladin · Сообщение **NataAladin** » 23 июн 2014, 07:43

Да пожалуйста! Вполне достойные ведомости.

Сообщение **Danila_ZLT** » 23 июн 2014, 08:30

А перечень чертежей?

NataAladin · Сообщение **NataAladin** » 24 июн 2014, 07:38

По-поводу перечня уже сказано было, что я не пробовала. Не совсем понятно было, что нужно установить. Просто надо разобраться, пока времени нет. Но мне и ведомости много пользы принесли )))

Сообщение **Danila_ZLT** » 24 июн 2014, 07:50

Откуда тогда инструкция?

NataAladin писал(а):Перечень чертежей.
Для того, что бы получить перечень чертежей внутри одного чертежа, нужно импортировать отчет в чертеж. Отчет Cписок_чертежей.xls.rpt выполнен в виде excel таблицы.
Принцип работы:
1. Запускаете отчет Cписок_чертежей.xls.rpt. в папке модели Reports создается отчет Cписок_чертежей.xls
2. Копируете этот отчет в папку модели Atrributes
3. Установите приложение из экстранет для импорт excel отчета в чертежи AMC 2013
https://extranet.tekla.com/BC/tekla-str ... fault.aspx
4. В чертеже появится кнопка
5. В свойствах этого приложения выбираете Cписок_чертежей.xls. Нажимаете Ok. В чертеже указываете две точки.
6. Таблица импортируется.

NataAladin писал(а):Не совсем понятно было, что нужно установить.

Установить Tekla India AMC 2013, только таблички оно вставляет е очень

NataAladin · Сообщение **NataAladin** » 25 июн 2014, 09:16

Инструкция не моя, вот и все дела ))).

Сообщение **Danila_ZLT** » 01 июл 2014, 07:50

Рисуем ведомость

Ты прогу бесплатно раздерешь?

Сообщение **Danila_ZLT** » 01 июл 2014, 09:00

Таран Д. А. писал(а):Ты прогу бесплатно раздерешь?

Давайте, раздеру.

Danila_ZLT писал(а):
Таран Д. А. писал(а):Ты прогу бесплатно раздерешь?
Давайте, раздеру.

Очепяточка

Раздача бесплатная?
Просто мы как сварку доделаем думали что то подобное добавить. Если ты раздаешь бесплатно то можно скооперировать усилия. Чтобы не переделывать то же самое.

Сообщение **Danila_ZLT** » 01 июл 2014, 12:01

Платная

По чем продаешь?

Сообщение **Danila_ZLT** » 01 июл 2014, 12:47

Таран Д. А. писал(а):По чем продаешь?

По чисто символической цене
