Автоориентация компонента Tekla Structures

Сообщение DrBianko » 02 окт 2013, 12:26

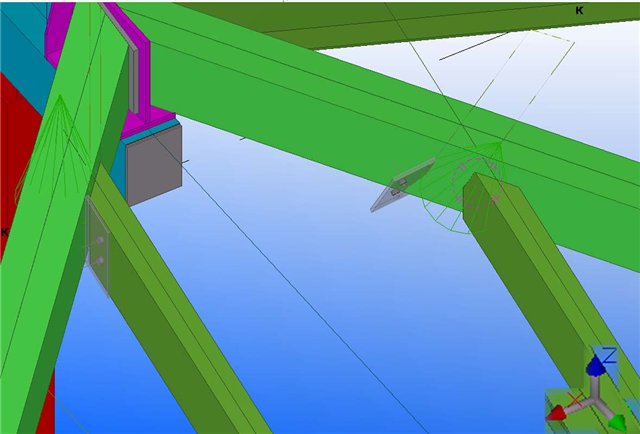

Не подскажете как можно сделать один компонент для всех балок такого типа:

Зеркальную не получается создать..
И на 90 градусов развернутую тоже..
П.С. Стропильные ноги (которые из спаренных швеллеров) под разными углами идут.

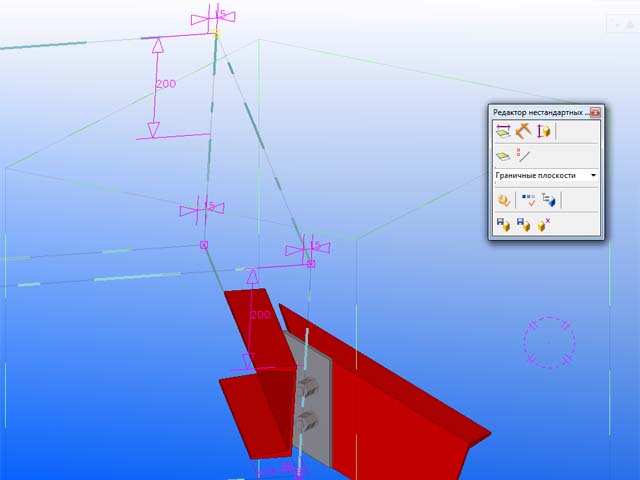

Суть, объяснить Текле что:
1. Плоскость реза параллельно стенке спаренного швеллера.
2. Пластина параллельно стенке одиночного швеллера.

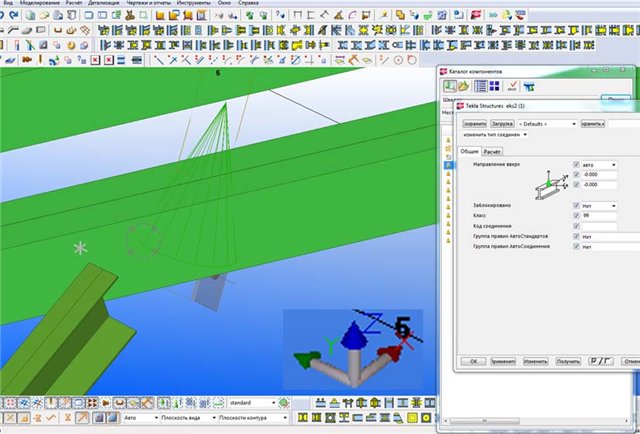

Пробовал резать не плоскостью, а кубом. Привязывал его ручки к плоскостям Спаренного швеллера, но все равно не получается:
Вложения
Верх.rar
Компонет
(4.53 КБ) 705 скачиваний

Аватара пользователя
Таран Д. А.
Администратор
Сообщения: 2874
Регистрация: 30 ноя 2011, 18:41
Откуда: г. Москва
Контактная информация:

Re: Автоориентация компонента Tekla Structures

Сообщение Таран Д. А. » 04 окт 2013, 14:42

А стандартные не подходя?

Аватара пользователя
DrBianko
Сообщения: 385
Регистрация: 07 янв 2012, 21:50
Откуда: Украина, г. Кривой Рог

Re: Автоориентация компонента Tekla Structures

Сообщение DrBianko » 05 окт 2013, 21:06

Подходит, извиняюсь. Разобрался уже, 146ым компонентом можно этот узел сделать.

Не совсем еще знаком с стандартными компонентами, и не всегда получается найти нужный сразу(
