Новое в среде Topengineer

Сообщение Alex » 24 сен 2013, 10:38

В этой теме мы будем описывать, что нового появилось в среде и как оно работает.

Просьба вопросы пожелания и наши ошибки писать в других темах.

Глобальные настройки:

1. Ввели роли. КМ, КЖ, КМД, Полная - сделано для упрощения интерфейса, к примеру если вы делаете КМ вам не будут мешаться отчеты и настройки КМД, так же не будут мешатся лишние вкладки в пользовательских атрибутах.

2. Добавлена папка "User_Settings" в которую вы может складывать свои настройки и отчеты. НЕТ необходимости покупать нашу среду и переделывать название под свое предприятие. Понятно, что все переделывают или добавляют отчеты, если их копировать в "User_Settings" это позволит Вам получать наши обновления и при этом пользоваться своими ведомостями и настройками.

3. В профилях убраны пробелы для простоты связи с другим ПО. Новая среда Topengineer НЕ совместима с KMD_RUS.
a
4. Появился установщик который доставит Вам новые настройки и отчеты.



КМД:

1. Подсчет веса, возможные варианты:

- Чистый вес (НЕТТО)
- Вес (БРУТТО)
- Вес НЕТТО с учетом фрезированных или строганных деталей
- Вес БРУТТО с учетом фрезированных или строганных деталей

Для всех вышеперечисленных вариантов доступно любое значения процента раскроя и наплавки.

2. Изменены имена и переработаны шаблоны и отчеты для лучшего визуального восприятия. Это касается и внутрянки отчетов так и имен.

3. Так как появились роли, то компоновки чертежей переехали на один уровень.

- Деталь
- Монтажки
- Мульти
- Сборка

Теперь чертежи сами выбирают формат чертежа А4 или А3 или А2 или А1

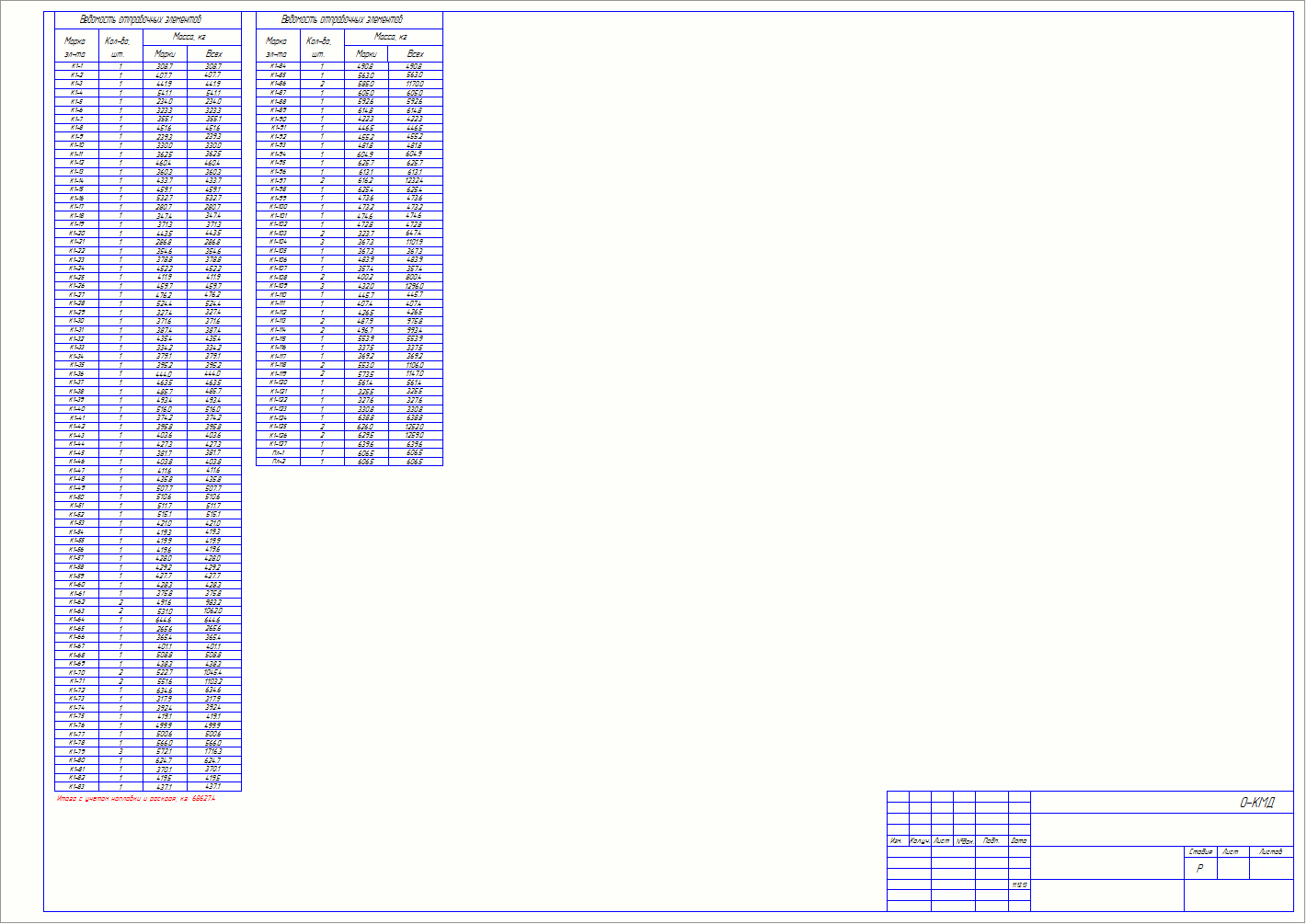

4. Созданы компоновки для монтажных схем и соответствующие таблицы:

- Лист титульный
- Общие данные
- Ведомость листов по проекту
- Ведомости по проекту
- План с таблицей марок по схеме

5. Настроены мастер автоматических чертежей

Файл мастера автоматических чертежей создает чертеж для объекта, соответствующего критериям фильтра выбора в одном наборе.
Пример что уже сделано:

- Создаем однодетальные чертежи на лист без отверстий
- Создаем однодетальные чертежи на лист с отверстиями
- Создаем однодетальные чертежи на прокат без отверстий
- Создаем однодетальные чертежи на прокат с отверстиями

- Создаем сборочные чертежи на однодетальные сборки
- Создаем сборочные чертежи на колоны
- Создаем сборочные чертежи на балки
- и т.д

Все это делается в автоматическом режиме, благодаря детальным настройкам получаются чертежи которые нуждаются в минимальном ручном редактировании.

Наборы мастеров будем постоянно добавлять, они работают для КМД , КМ , КЖ.

6. Настройки болтов.
Если в модели в пользовательских переменных указать тип крепежа, то он попадет в ведомость метизов (в сводные ведомости и в ведомости на чертеж сборке если принадлежит сборки)

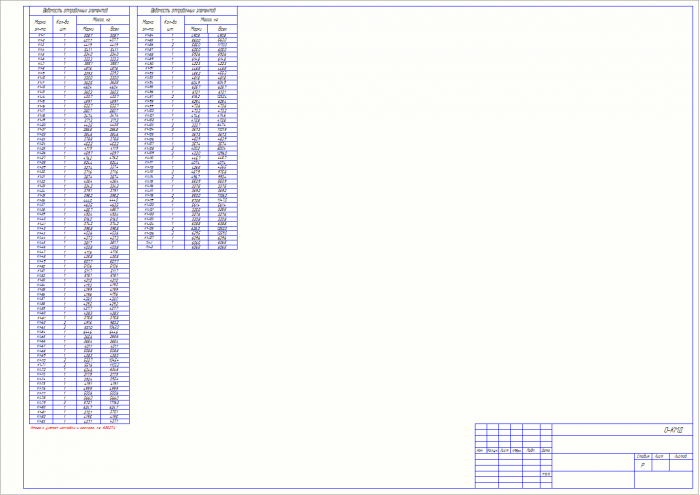

7. Ведомости отправочных элементов.
В зависимости от количества отправочных марок теперь можно задать соответствующее число столбцов для ведомости отправочных элементов
КМ:

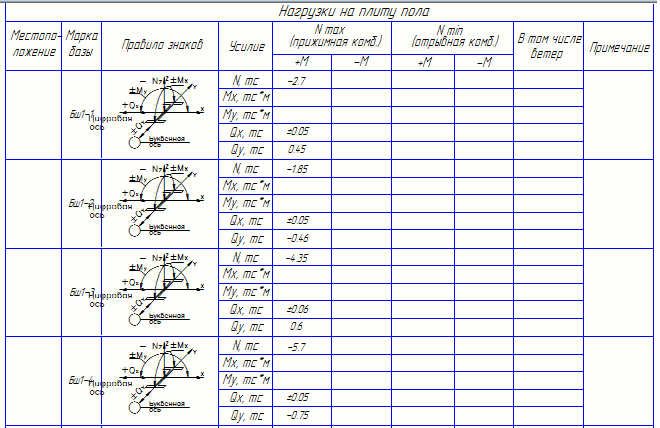

Добавлена таблица заполнения нагрузок на опорные базы колонн:
КЖ:


Добавления и изменения в локализации кж для Tekla Structures. Среда Topengineer
1)Изменена генерация чертежей отлитого элемента.
1.1) Все шрифты заменены на GOST
1.2) Цвета линий приведены к единому стандарту
1.3) Сохранены все размеры чертежей от А4 до А0
1.4) Ведомость арматуры отображает только не прямые стержни.
1.5) Ведомость арматуры при необходимости распадается на колонки
1.6) Настроены все цвета шрифтов.
1.7) Изменены символы разреза
1.8) Заменены обозначения разрезов с А-А на положение 1-1,2-2и тд.
1.9) Ограничено количество видов чертежа
1.10) Созданы компоновки КЖ для отлитого элемента вида общего и титульного листа
1.11) Убрана лишняя маркировка.
1.12) Исправлены каталоги арматуры (вес).
1.13) Основной штамп создан отдельно под КЖ и его изменение не влияет на другие комплекты.
1.14) По умолчанию сохранены все инструменты рисования бетона как сборный монолит. Это позволяет армировать всеми компонентами без ограничений.
1.15) Пред настройки части компонентов переделаны под данные каталоги арматуры.
1.16) В спецификации на чертеже отлитого элемента от центрованы обозначение ГОСТа.
1.17) Обновлены все компоненты topengineer Добавлена твердотельная сварка.
1.18) Изменена система заполнения основного штампа. Теперь указывать комплект КМ, КМД, КЖ и проч можно в свойствах чертежа.
1.19) Улучшена утилита для прорисовки сварки. Исправлены ошибки и добавлены возможность вставки на чертеж таблиц Excel и текста из Word

2) Добавлены таблицы для мультичертежей сборок.

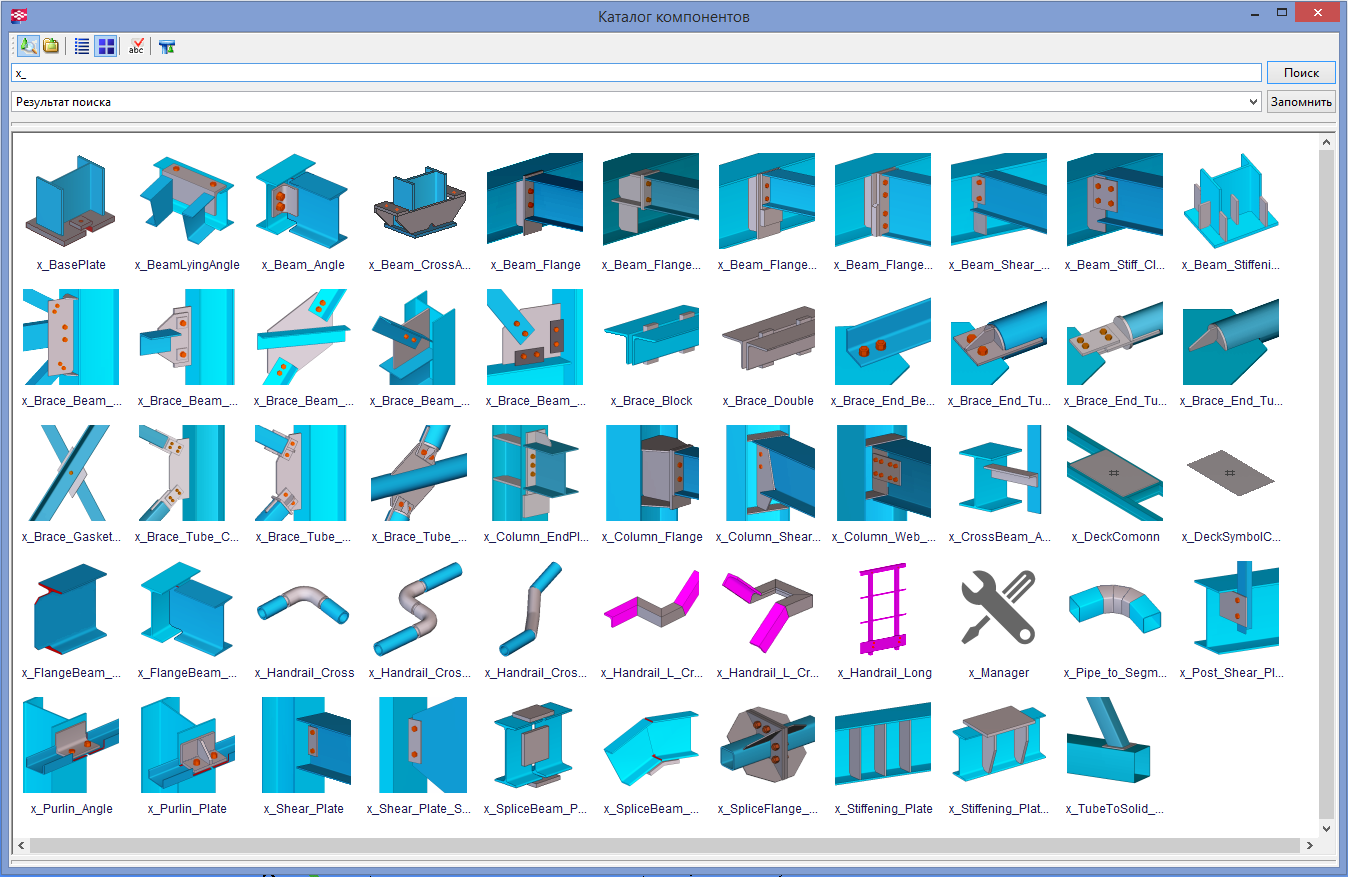

3) В среду Topengineer добавлены компоненты X_plugins
Администратор Topengineer.ru 8 (495) 215-07-79 (офис) ; 8 (925) 755-9316 (сот.); Skype: perezhog
Разработка КМД | Разработка КМ | Обучение Tekla Structures

Аватара пользователя
DrBianko
Сообщения: 385
Регистрация: 07 янв 2012, 21:50
Откуда: Украина, г. Кривой Рог

28.07.2015

Сообщение DrBianko » 17 авг 2015, 21:22

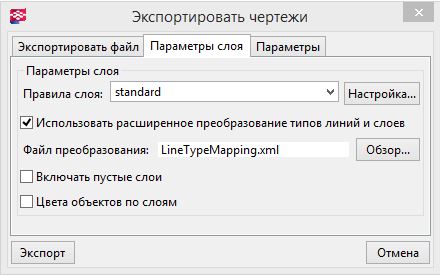

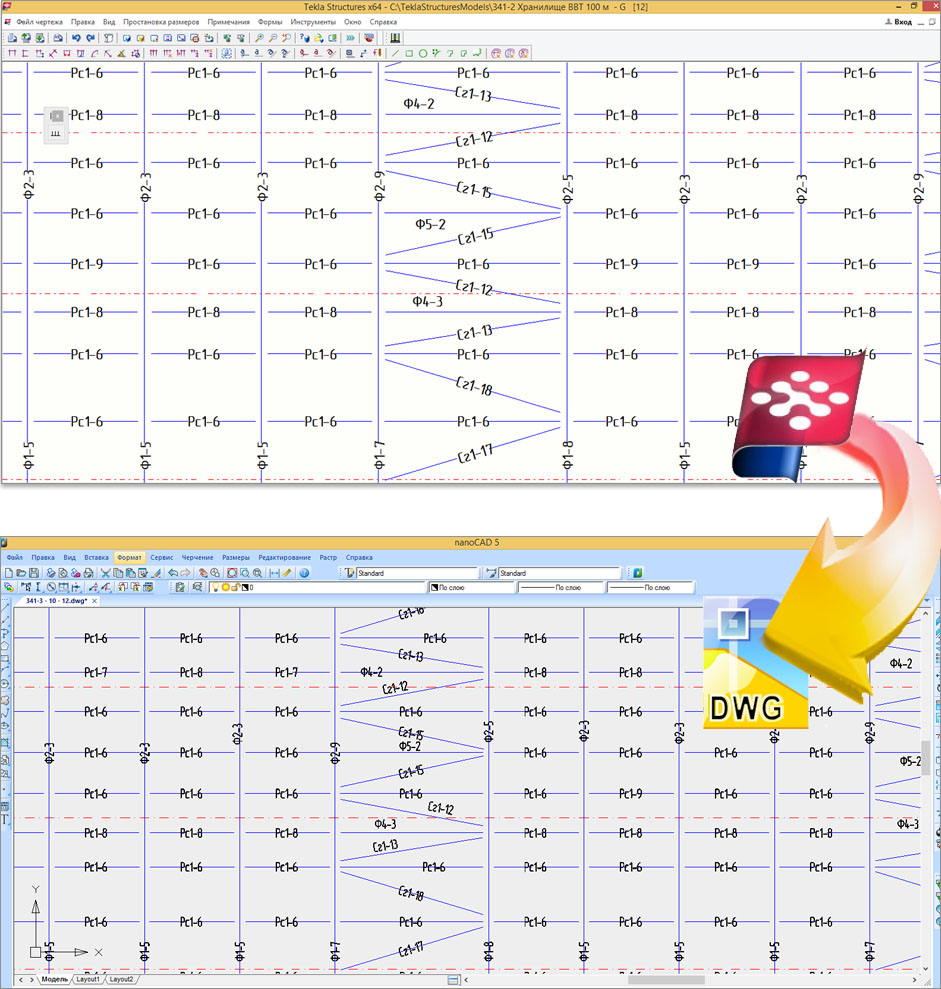

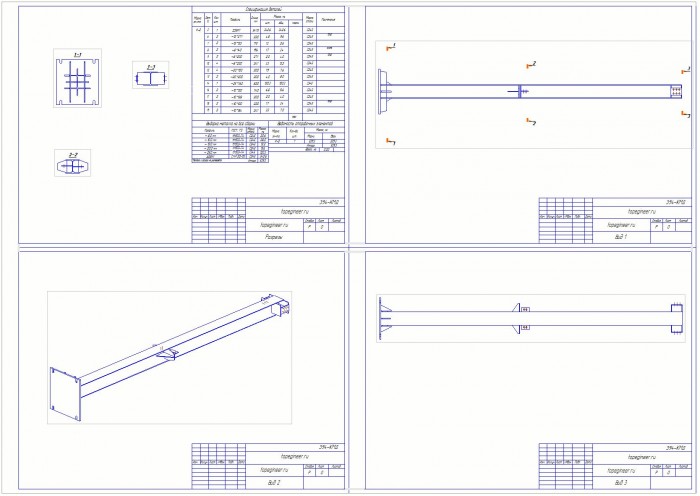

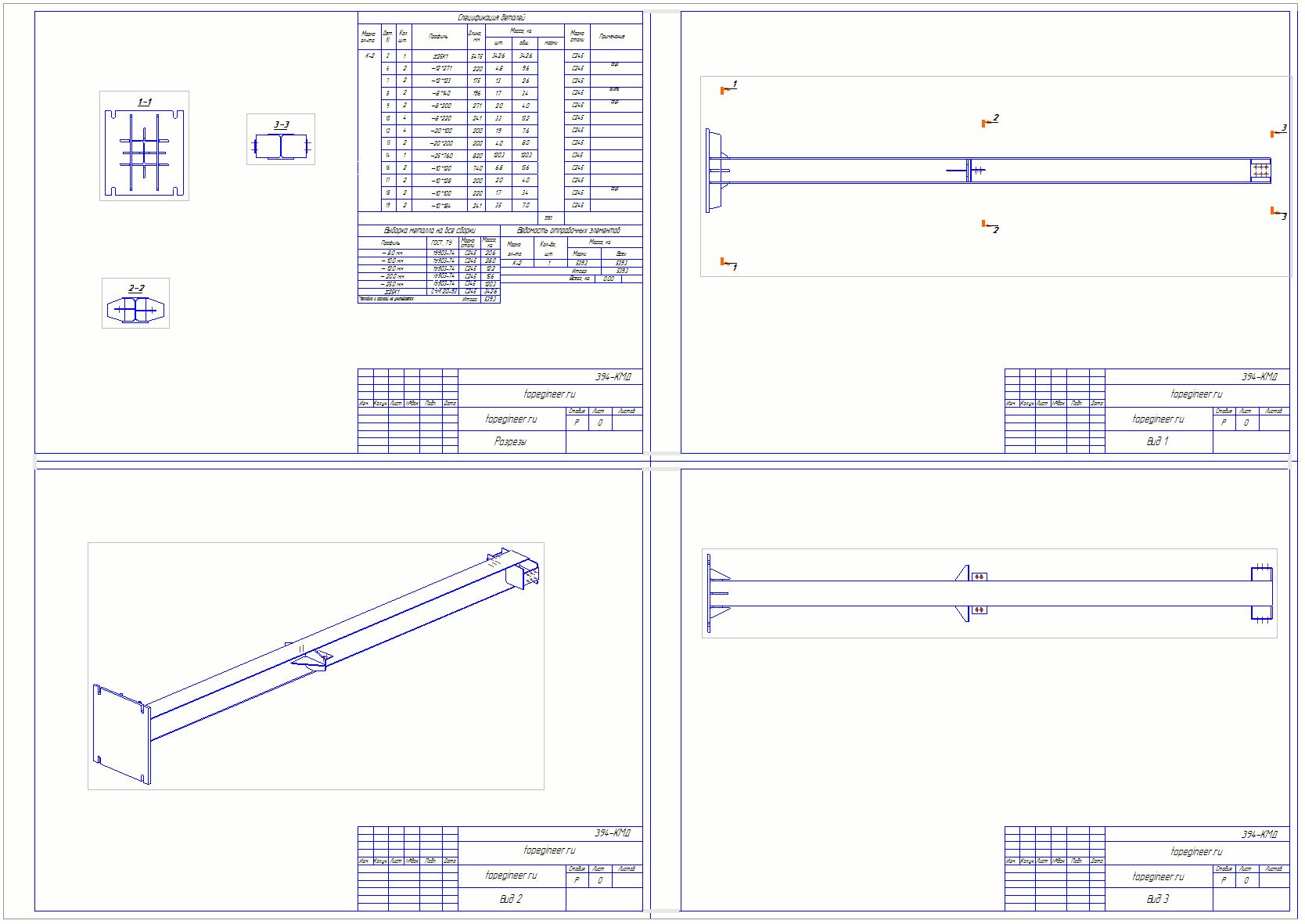

Шрифты и типы линий при экспорте в DWG остаются подобными Текле
TEKLA TO DWG (1).jpg
В моделях созданных ранее необходимо оставить пустыми расширенные параметры:
XS_DXF_FONT_CONVERSION_FILE= [MODEL]
XS_DXF_FONT_NAME= [MODEL]

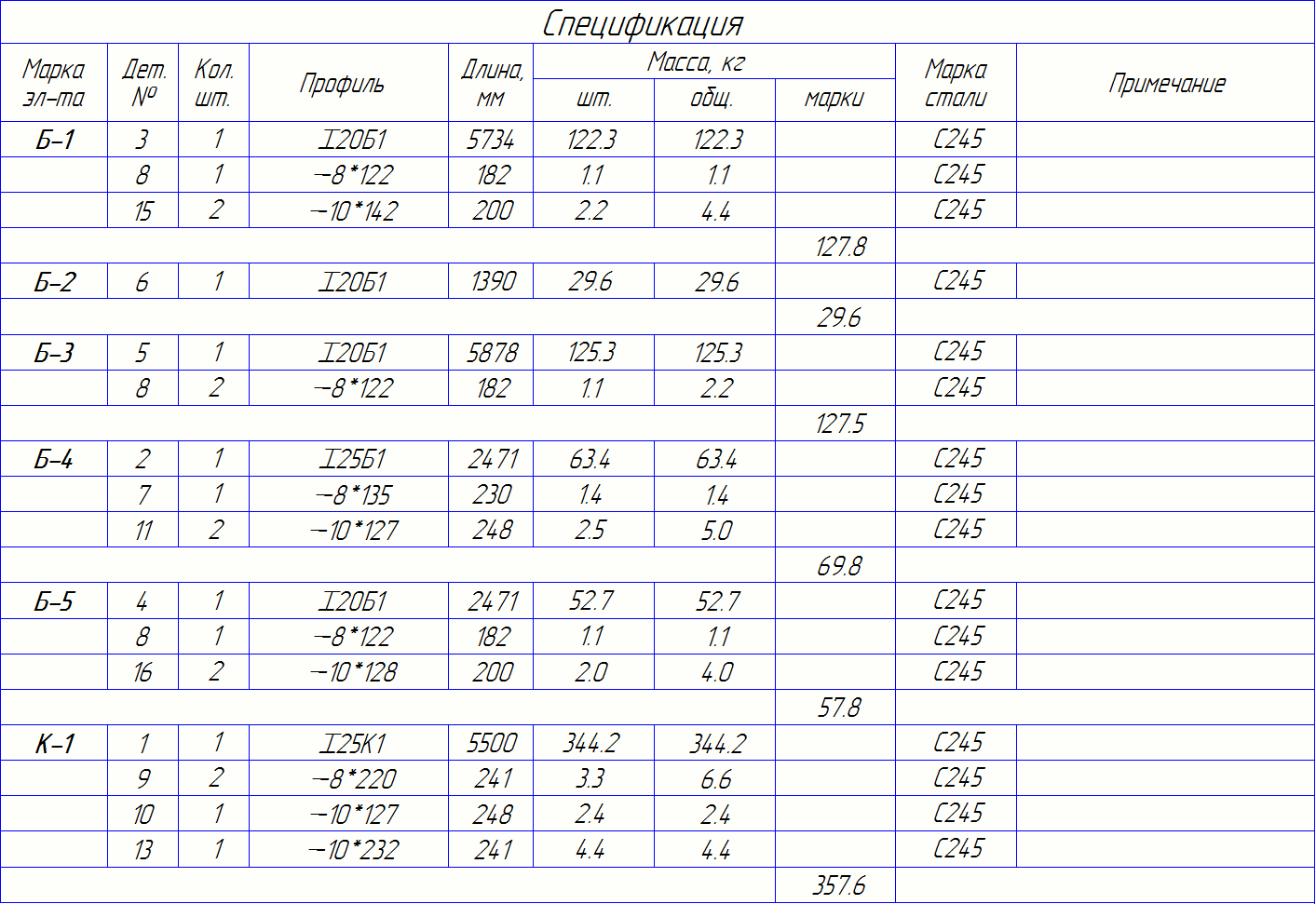

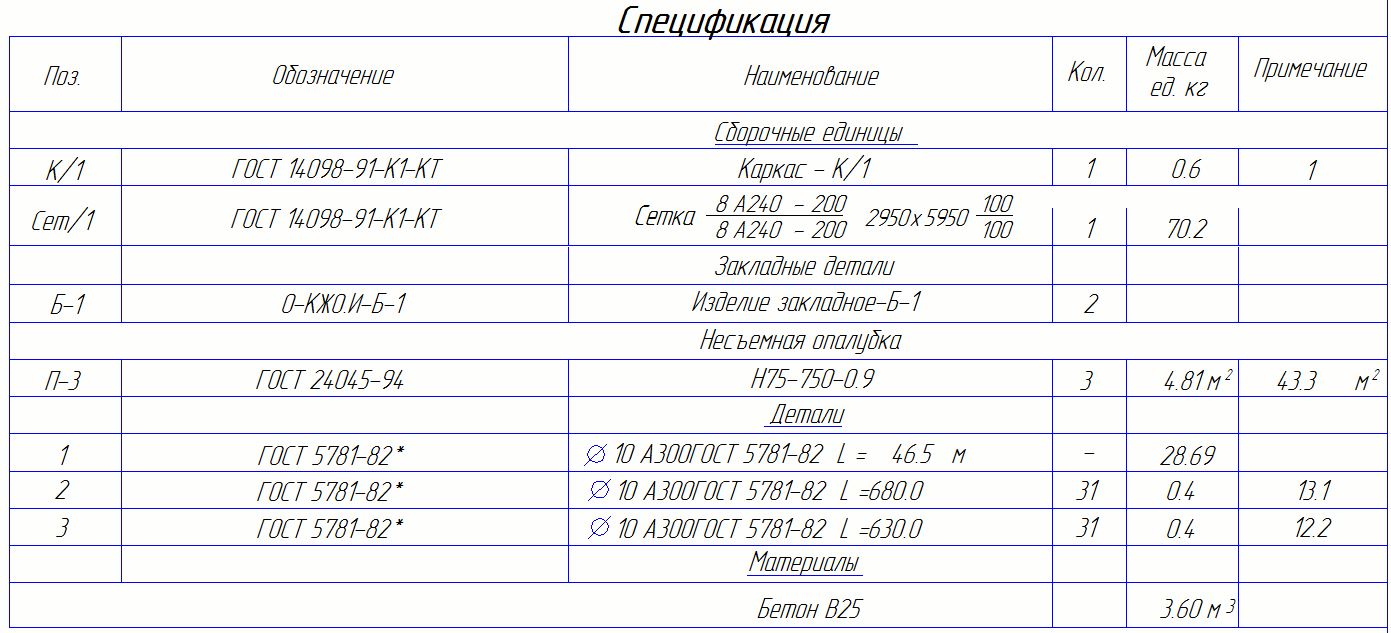

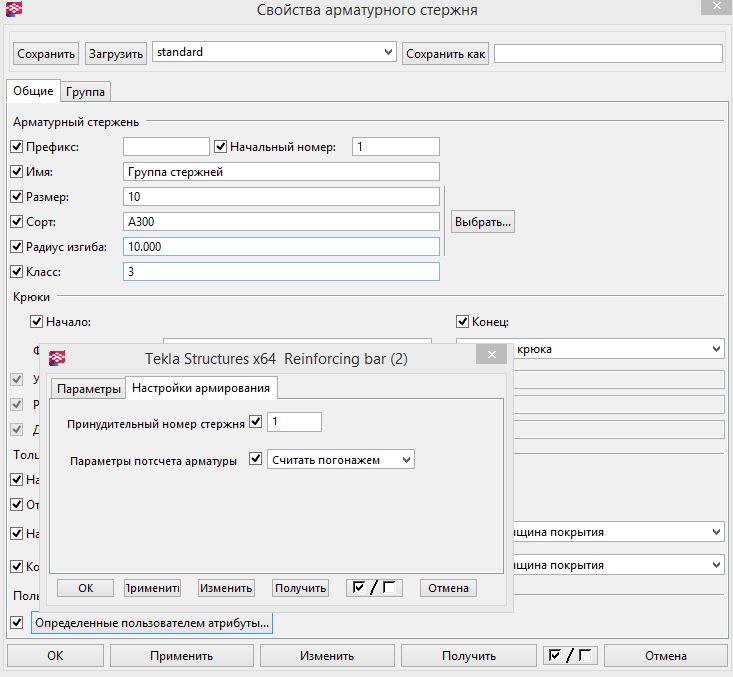

Доработана и исправлена спецификация арматуры в КЖ. В Определенных пользовательских атрибутах появилась возможность выбора метода расчета арматуры: погонажем или кол-во стержней.
Спецификация КЖ.JPG

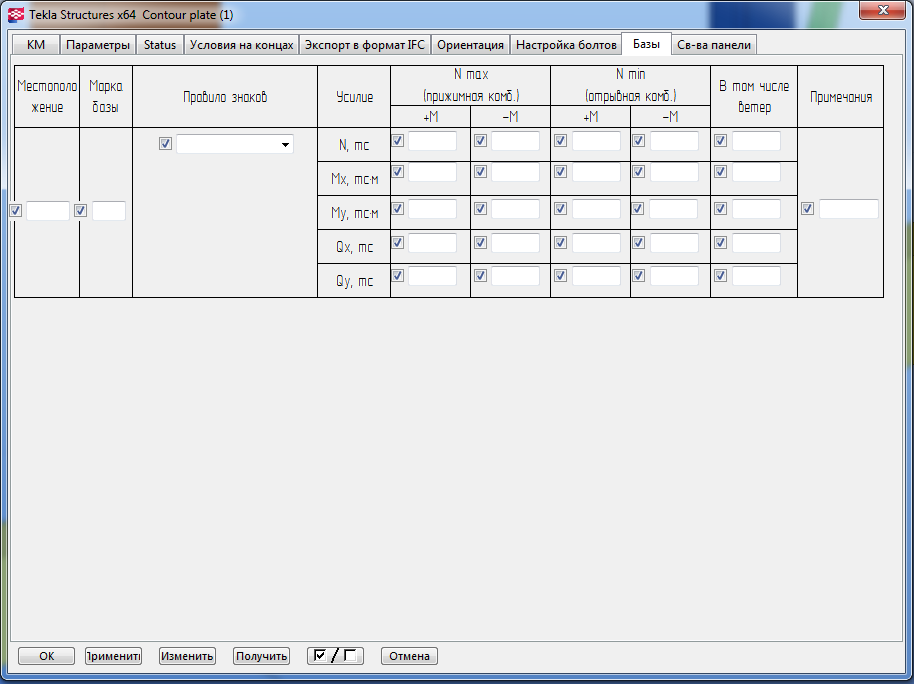

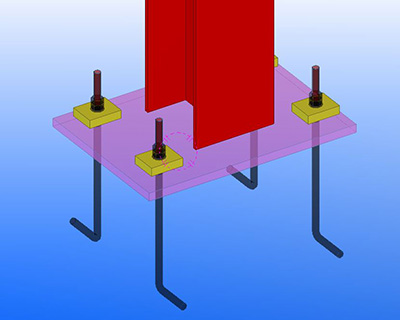

Все балки которые являются метизами автоматически приобретают черную прозрачную окраску. Все базы колонн(в которых необходимо задать усилия для спецификаций) - розовый прозрачный.

Аватара пользователя
DrBianko
Сообщения: 385
Регистрация: 07 янв 2012, 21:50
Откуда: Украина, г. Кривой Рог

18.08.2015

Сообщение DrBianko » 17 авг 2015, 21:30

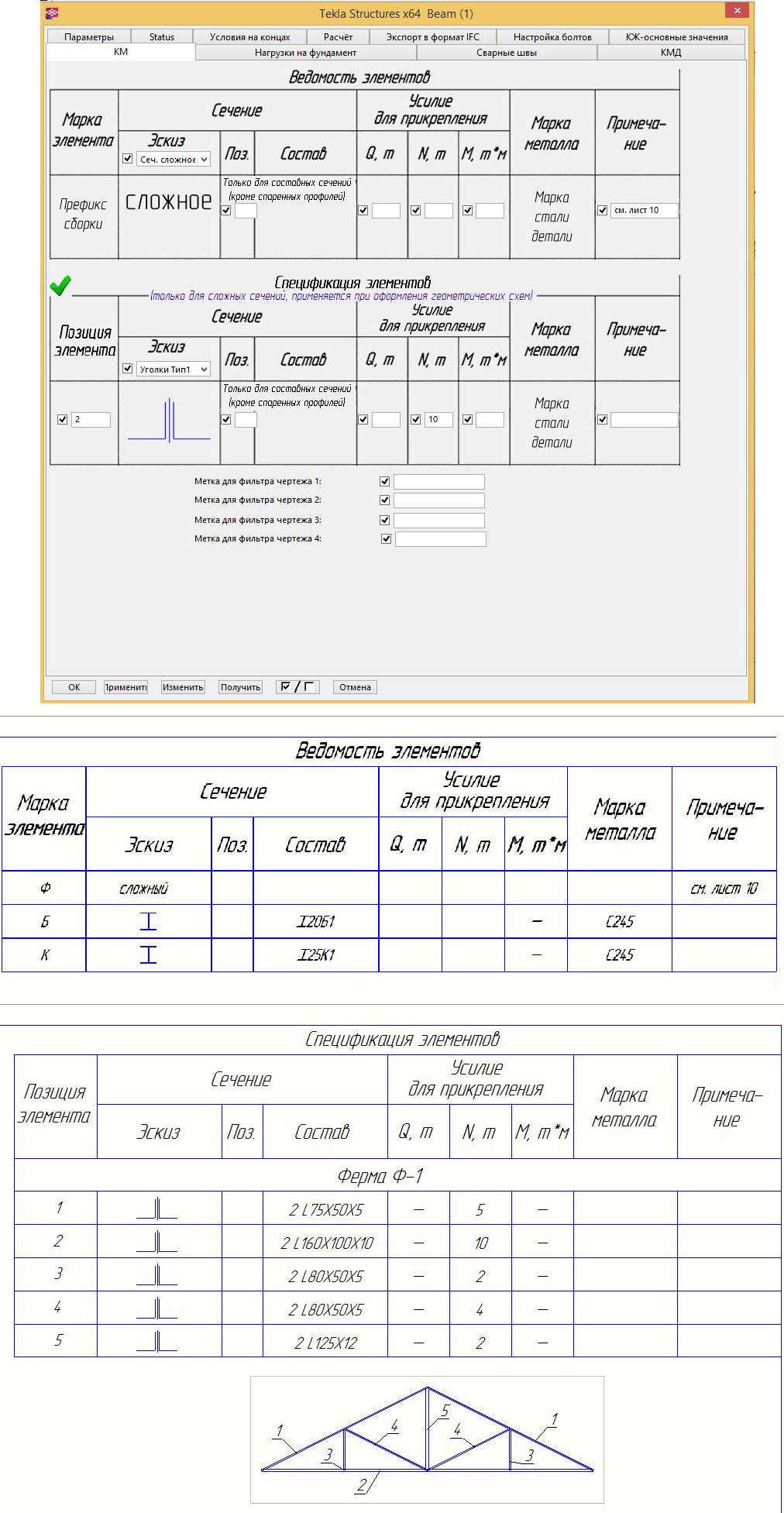

1. Добавлена возможность добавления эскиза составных типовых сечений для КМ.

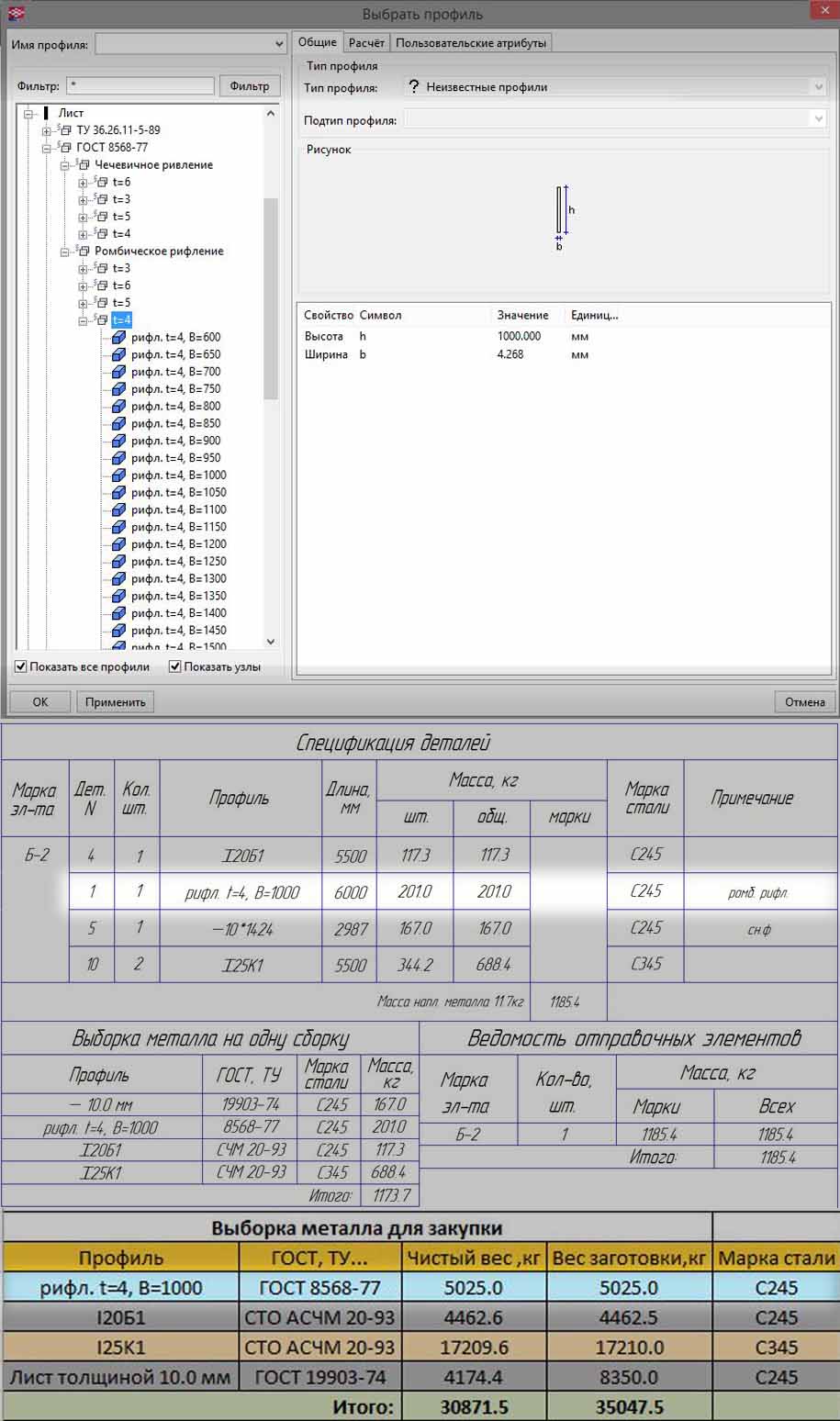

2. Добавлены и учтены в шаблонах листы стальные с ромбическим и чечевичным рифлением. В зависимости от типа рифления добавляются примечания для таблиц КМД или цвет для таблицы КМ

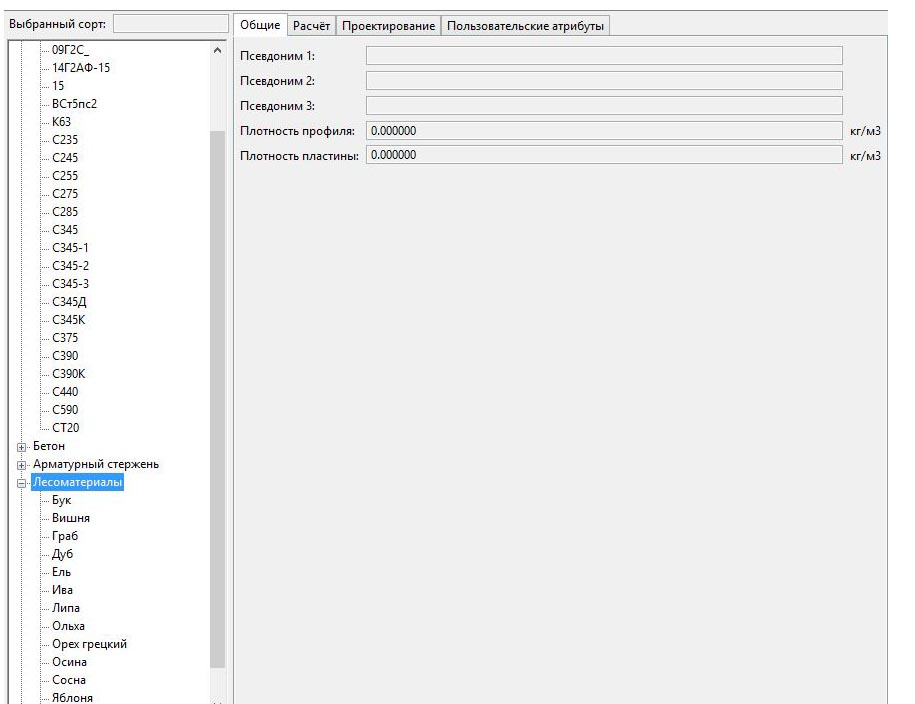

3. Добавлены недостающие марки стали и пород древесины. Так же добавлены недостающие стандартные профиля.
Марки стали2.jpg

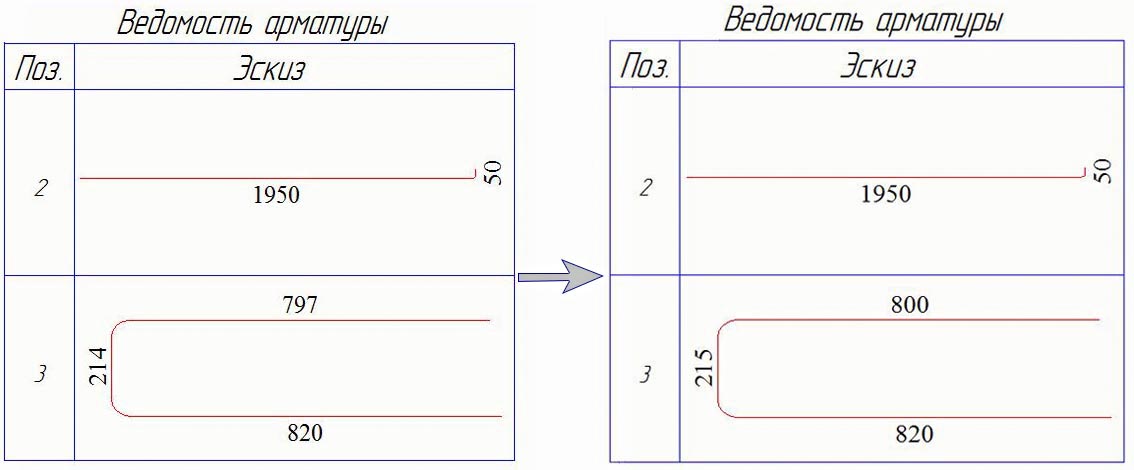

4. Теперь размеры в эскизах арматурных стержней округляются до 5.
За округления отвечают параметры ScheduleDimensionRoundingAccuracy=5.0 и ScheduleDimensionRoundingDirection="UP" в файле C:\TeklaStructures\19.1\Environments\Topengineer\KG\system\rebar_config.inp

Аватара пользователя
DrBianko
Сообщения: 385
Регистрация: 07 янв 2012, 21:50
Откуда: Украина, г. Кривой Рог

24.08.2015

Сообщение DrBianko » 24 авг 2015, 00:59

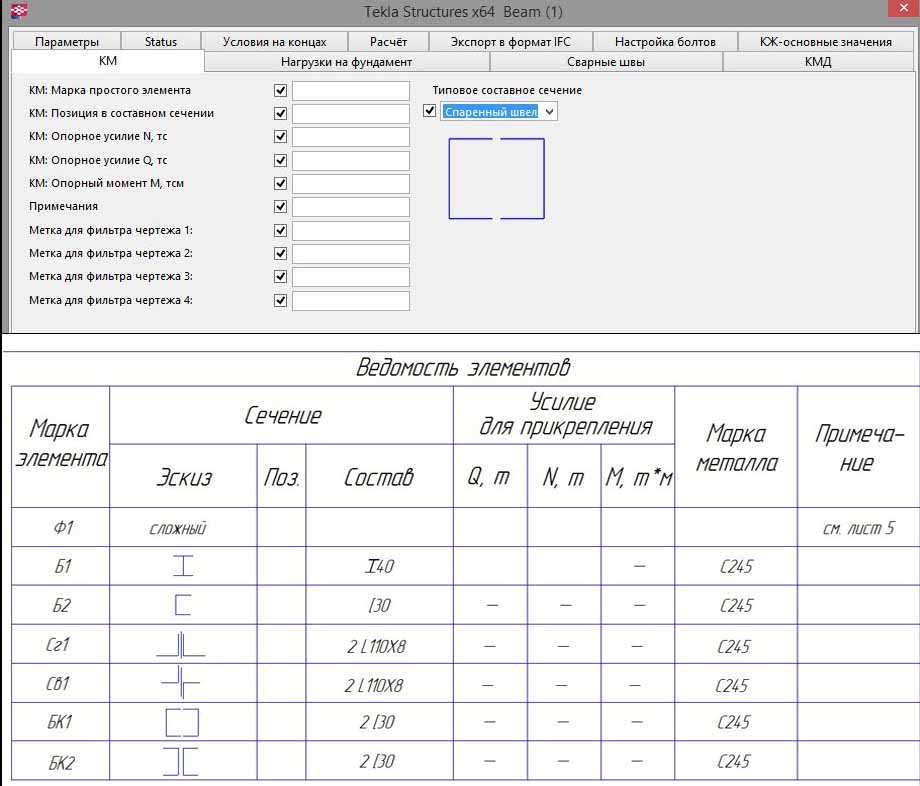

Изменен интерфейс вкладки КМ. А так же добавлены типовые составные сечения.

Аватара пользователя
DrBianko
Сообщения: 385
Регистрация: 07 янв 2012, 21:50
Откуда: Украина, г. Кривой Рог

25.09.2015

Сообщение DrBianko » 25 сен 2015, 18:20

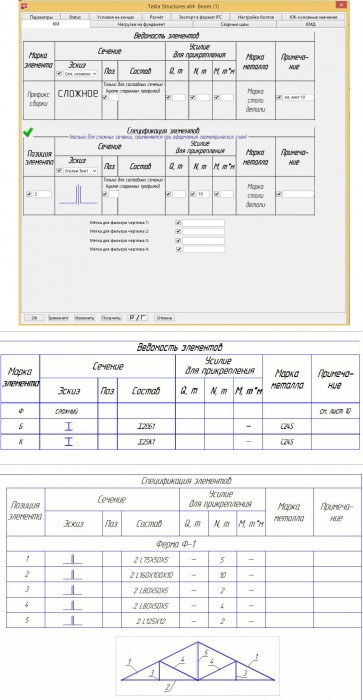

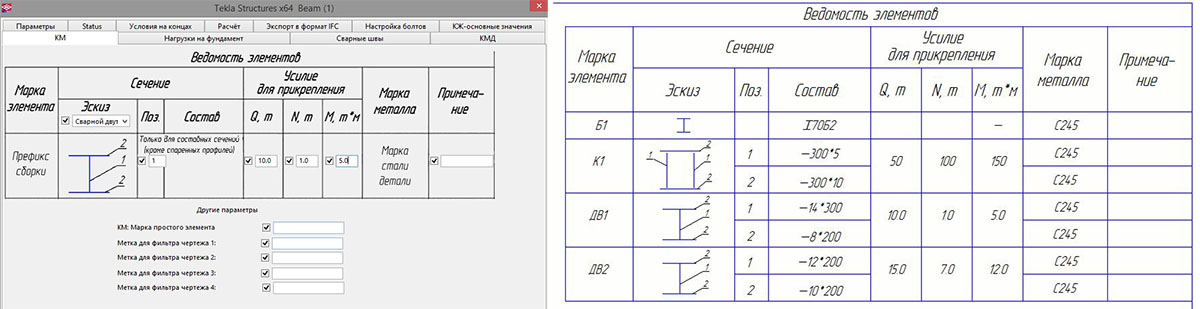

Добавлена возможность оформление геометрических схем сложных элементов. Для этого необходимо во вкладке КМ указать что сечение является сложным, и указать позиции для спецификации.
геометрическая схема.jpg

Аватара пользователя
DrBianko
Сообщения: 385
Регистрация: 07 янв 2012, 21:50
Откуда: Украина, г. Кривой Рог

Обновление от 15.10.2015

Сообщение DrBianko » 15 окт 2015, 18:21

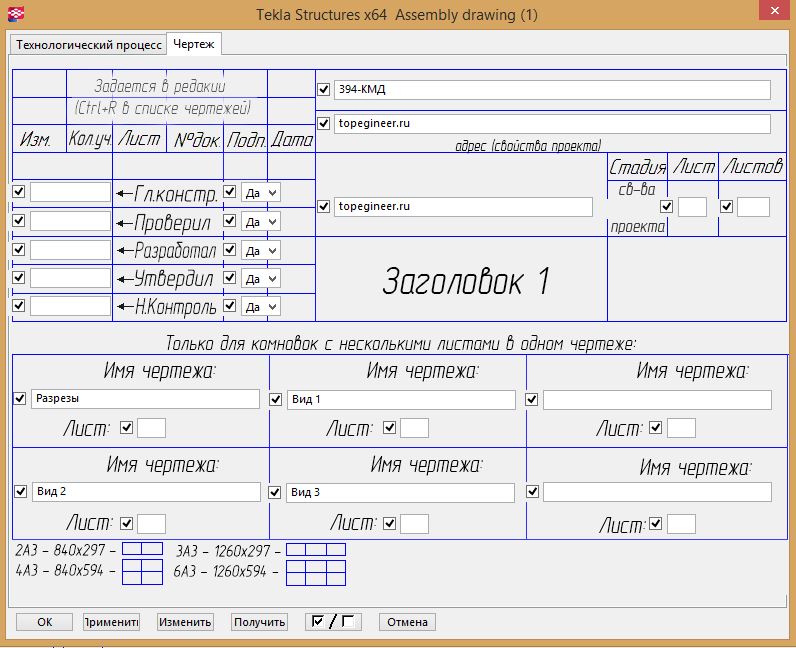

1. Изменена вкладка определенных пользовательских атрибут в свойствах чертеж.
По умолчанию штамп заполняется исходя из свойств проекта, однако если заполнен штамп в свойствах чертежа, тогда данные для штампа будут использоваться со свойств чертежа.
2. Добавлены компоновки с несколькими чертежами в листе (2хА3, 3хА3, 4хА3, 6хА3):
КМД: КМД - СБОРКА - ВЕДОМОСТЬ МЕТАЛЛА НА ВСЕ СБОРКИ - НЕСКОЛЬКО ЛИСТОВ
КМ: КМ - ВИД ОБЩИЙ - НЕСКОЛЬКО ЛИСТОВ
КЖ: КЖ - ОТЛИТЫЙ ЭЛЕМЕНТ - ТИПОВОЙ - НЕСКОЛЬКО ЛИСТОВ
Печататься будут листы отдельно, достаточно в свойствах принтера поставить "Печать на нескольких листах".
(А так же что бы расширенный параметр XS_PRINT_MULTISHEET_BORDER был равен 0)

Подправлена сортировка в шаблоне Ведомость элементов
Исправлена ошибка с экспортом шрифтом в DWG

Аватара пользователя
DrBianko
Сообщения: 385
Регистрация: 07 янв 2012, 21:50
Откуда: Украина, г. Кривой Рог

Обновление от 24.11.2015

Сообщение DrBianko » 26 ноя 2015, 10:32

1. Добавлены стандартные настройки для многих стандартных компонентов Tekla
2. Добавлены компоновки и шаблоны для арматурных каркасов.
3. Добавлена возможность отключения сквозной нумерации арматурных стержней
4. Исправлены ошибки в шаблонах КЖ.
Вложения
Рекомендации по разработки КЖ в Tekla Structures.pdf
(1.14 МБ) 1023 скачивания

Аватара пользователя
DrBianko
Сообщения: 385
Регистрация: 07 янв 2012, 21:50
Откуда: Украина, г. Кривой Рог

Обновление от 10.03.2016

Сообщение DrBianko » 10 мар 2016, 20:52

1. Добавлены метизы М27 по ГОСТ 7798-70

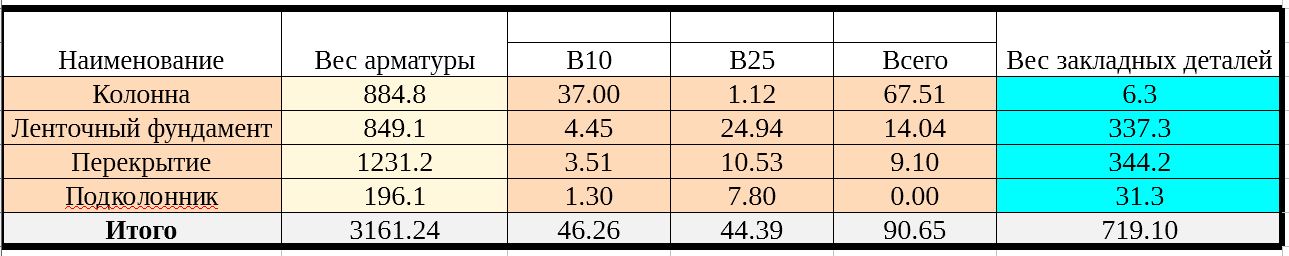

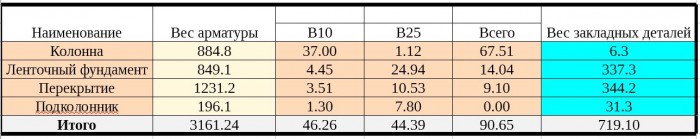

2. Добавлен отчет для подсчета объемов КЖ
M_КЖ Объемы материалов.JPG
3. Добавлены таблицы АР для приложения Drawing Symbol Manager(2D чертежи, скачать его нужно отдельно).
Ведомость отверстий, Ведомость отделки помещений, Экспликация полов и др.
Храниться все заготовки для чертежей будут по адресу: C:\TeklaStructures\версия\Environments\Topengineer\Drawing Symbol Manager

Аватара пользователя
DrBianko
Сообщения: 385
Регистрация: 07 янв 2012, 21:50
Откуда: Украина, г. Кривой Рог

Обновление от 21.03.2016

Сообщение DrBianko » 21 мар 2016, 23:40

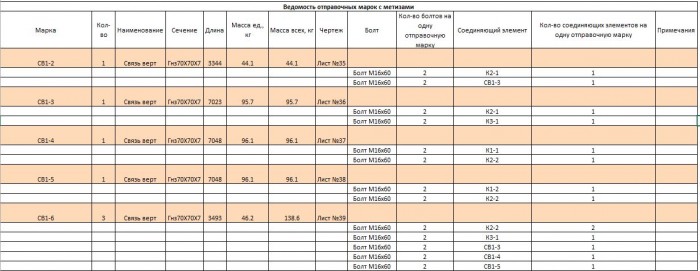

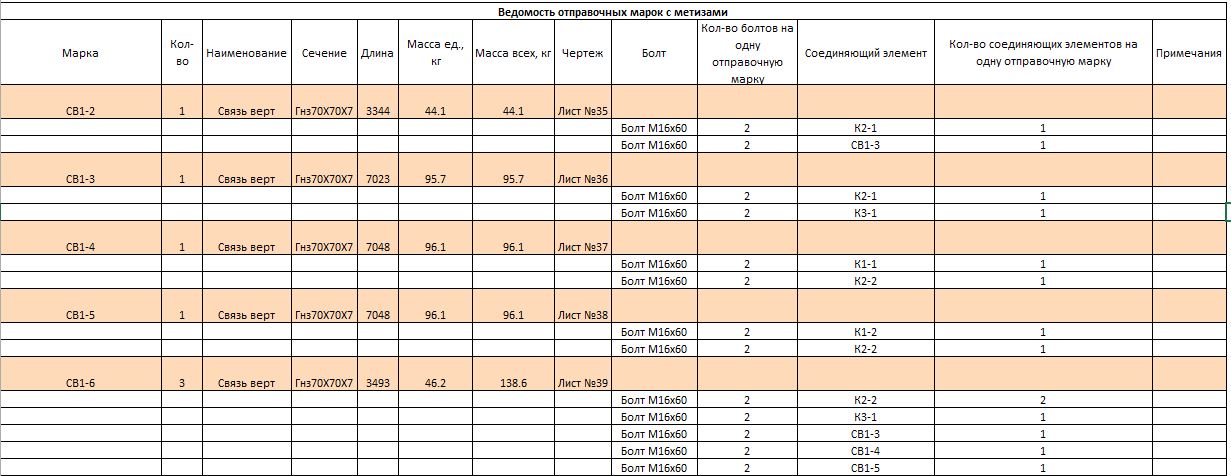

1. Добавлен отчет: "Ведомость отправочных марок с метизами"

Аватара пользователя
DrBianko
Сообщения: 385
Регистрация: 07 янв 2012, 21:50
Откуда: Украина, г. Кривой Рог

Обновление от 11.04.2016

Сообщение DrBianko » 11 апр 2016, 13:10

Добавлена роль АР
Вложения
Рекомендации по разработке раздела АР в среде topengineer..pdf
(1.27 МБ) 765 скачиваний

Аватара пользователя
DrBianko
Сообщения: 385
Регистрация: 07 янв 2012, 21:50
Откуда: Украина, г. Кривой Рог

Обновление от 27.04.2016

Сообщение DrBianko » 27 апр 2016, 14:28

1. Исправлено обозначение рифленки в таблицах
2. Исправлен шаблон КЖ_004, теперь ГОСТ изменяется в зависимости от типа арматурного стержня
Вложения
Создание ссылок на узлы и разрезы в среде topengineer.pdf
(165.41 КБ) 876 скачиваний
