Пытаюсь освоить самостоятельно Теклу дома. И миллион вопросов:
1. как скопировать элементы из одного файла в другой?
2. Можно оставить сразу несколько файлов открытыми. У меня почему-то приоткрытии нового сразу закрывается старый.
3. Как сделать, чтобы по умолчанию везде материал выбирался сталь С255 (сейчас почему-то С235)?
Зараннее спасибо за ответы)

1. В верхнем меню есть копирование там на 1 пункт больше как раз это он. Правка/специальное копирование/из другой модели.
Только там надо указать из какой и какие стадии.
2. Зачем если там модель???? Модель то одна чертежей много. Они все в баз есть. Зачем сразу несколько проектов?
3. В свойстве балке выбери нужный материал и нажми применить.
4. Самый простой вариант это пройти у нас курс 2 дня и все готов. Сэкономишь 2 года жизни.

Сообщение **dyr** » 22 ноя 2013, 11:24

Не ответ. Возможно-ли сборку составить с отдельных сборок????

dyr писал(а):Не ответ. Возможно-ли сборку составить с отдельных сборок????

Немного не понял вопрос. Уточни.

Сообщение **dyr** » 22 ноя 2013, 12:11

Ферма со спаренных уголков. Раскосы, стойки и пояса - сборки. Теперь с этих сборок слепить сборку-ферму.

dyr писал(а):Ферма со спаренных уголков. Раскосы, стойки и пояса - сборки. Теперь с этих сборок слепить сборку-ферму.

Сборка это то в каком виде изделие покидает завод.
То есть его форм и состав однозначны.
Никаких разночтений быть не может. Скорее всего у тебя вся ферма это одна сборка.
Если ферма огромная и собирается на месте то нам монтажке надо указать куда какие сборки ставить. По другому не надо делать.

Сообщение **dyr** » 22 ноя 2013, 12:47

Короче - возможности нетути. Негабаритные фермы необходимо делить на две и более полуфермы. Вышеуказанный постулат некатит.

Сообщение **meart** » 22 ноя 2013, 12:50

возможность есть: использовать многоуровневую сборку. Однако, ещё не видел необходимости в таком варианте

Сообщение **dyr** » 22 ноя 2013, 13:03

meart писал(а):возможность есть: использовать многоуровневую сборку. Однако, ещё не видел необходимости в таком варианте

Спасиба. Поинтересуюсь.

Можно собирать детали в более крупные детали.
Сборки в суб сборки и более крупные сборки.
Но с завода уходят отправочные марки они же сборки.
Необходимости в таком усложнении нет да и это будет неверное КМД. Так не делаю.
Сборки это 1 чертеж одна сборка и на монтажке ее и надо обозначить. Если полуфермы 2 то какой смысл их вместе то делать если они одинаковые?
Если не одинаковые то вообще смысла нет так как это должны быть 2 чертежа Иначе будет путаница на монтажках где сборки где укрупненные... Просто нет смысла.

Вообще мы использовали инструмент объединения в одну деталь из нескольких для имитации сип панелей из дерева и пенопласта. Но это только доля того чтобы чертеж сборки был целая стена. а не сама панель. Так это позволяло в ведомости выводить отдельно размеры ДВП и размеры пенопласта разумеется они разные. Но боюсь что это не ваш случай.
Если вам все же надо по какой то причине сделать их рядом на чертеже так это в любом случае монтажная схема.

Flamderwinght

Приветствую всех. Искал в старых темах, но так и не удалось найти ответ. Потому излагаю здесь. Как сделать в текла решетчатый настил? Как он отображаться будет в модели или на чертежах - не принципиально, пусть даже как пластина. Главное, чтоб массы совпадали. Была идея отредактировать профиль пластины, но не очень понравилось, ибо потом неудобно редактировать вырезы. Хотелось бы, чтоб создавалась она как контурная пластина. И вопрос №2. Как бы похитрее сделать лестницу с покупными ступенями (на заводе не изготавливаются, просто собираем), желательно, чтоб они входили в спецификацию просто пунктом "ступень такая-то", нулевую массу и материал уже можно убрать. Заранее спасибо.

YouTube · Сообщение **CuPo>I<a** » 11 апр 2014, 06:19

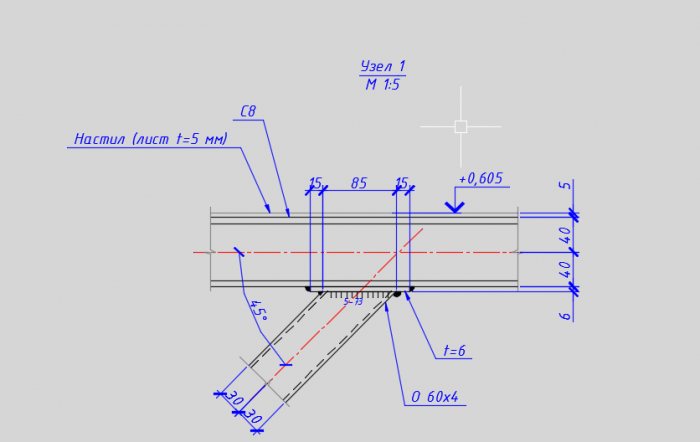

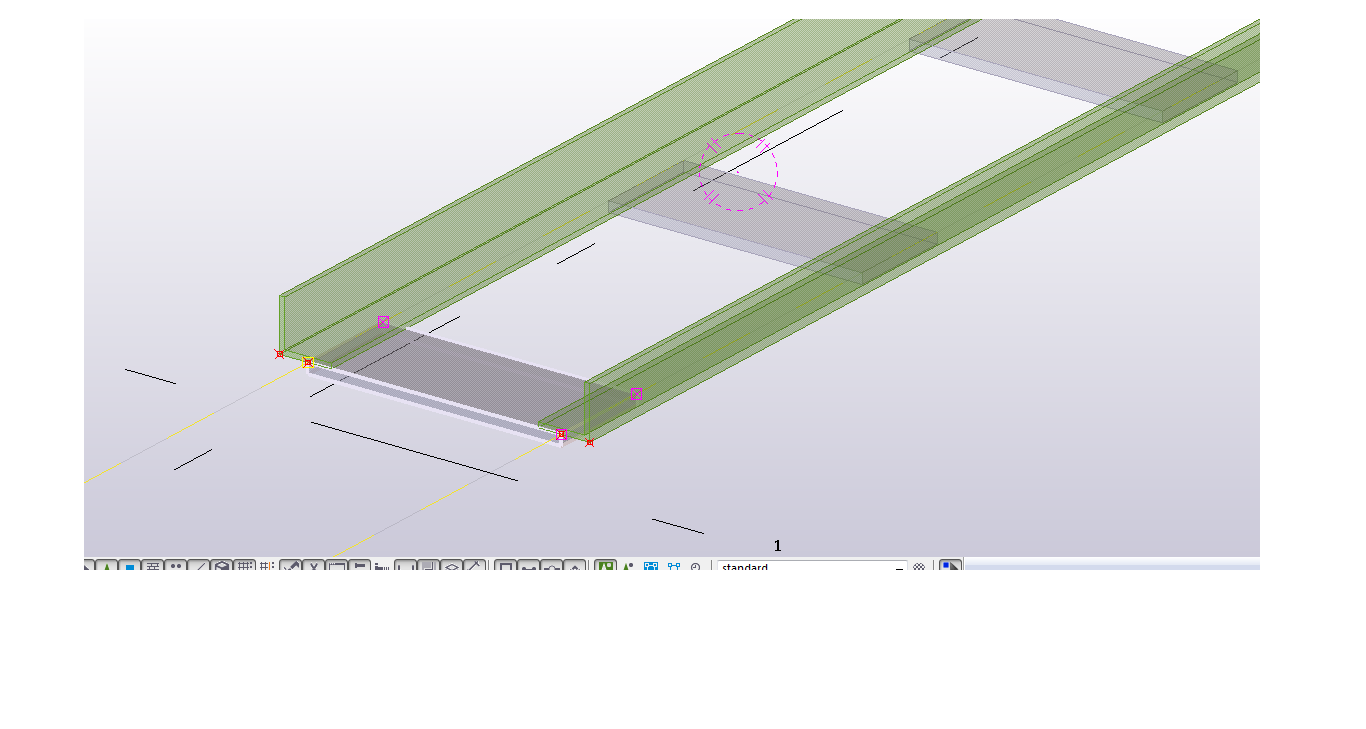

Выглядит как-то так:

Направление несущей полосы сделано обычным вырезом
Массу не прописывал, поскольку не просили.
Если она нужна, я думаю надо создать материал под конкретный настил (много всяких разных с разными шагами несущей полосы и пр.), ему задать объемный вес. Текла посчитает массу.

Flamderwinght

CuPo>I<a писал(а):Выглядит как-то так:
Направление несущей полосы сделано обычным вырезом
Массу не прописывал, поскольку не просили.
Если она нужна, я думаю надо создать материал под конкретный настил (много всяких разных с разными шагами несущей полосы и пр.), ему задать объемный вес. Текла посчитает массу.

Хех))) И ступень мне такая же как раз нужна. Правда что-то не совсем понял как это сделать если нет среды КМД РУС? И да, как настил сделали сверху на площадке?

YouTube · Сообщение **CuPo>I<a** » 11 апр 2014, 13:30

а при чем тут среда?
настилы и ступени сделаны контурной пластиной нужной толщины. Хотите - делайте балкой.

Flamderwinght

CuPo>I<a писал(а):а при чем тут среда?
настилы и ступени сделаны контурной пластиной нужной толщины. Хотите - делайте балкой.

Или я туплю или не знаю))) А как такое окошко вызвать?)) Ну нарисовал я контурную пластину. а дальше? Просто в названии профиля прописать "ступень такая-то?" и убрать материал?

YouTube · Сообщение **CuPo>I<a** » 11 апр 2014, 18:52

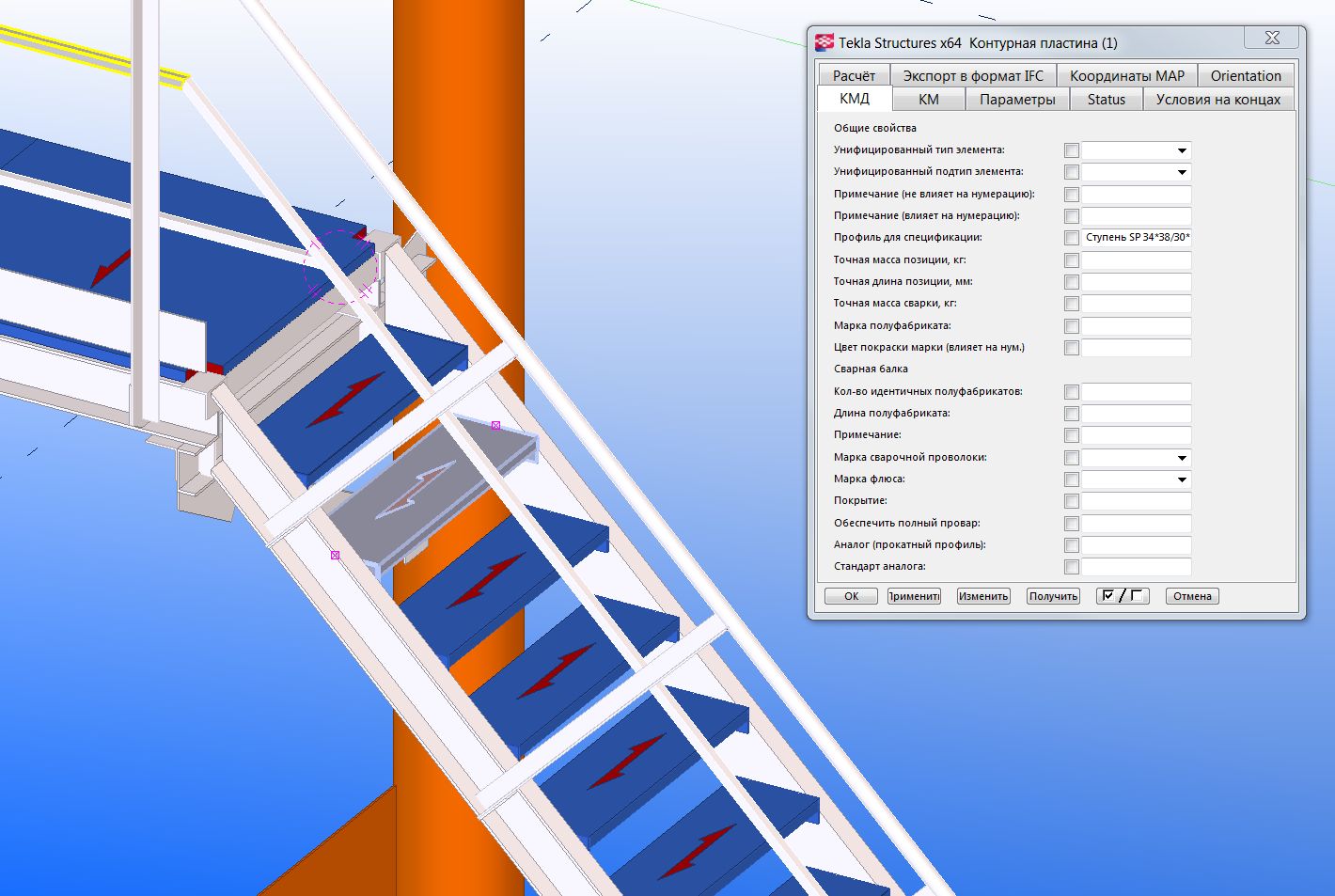

Это определённые пользователем атрибуты
Настраиваются в файле objects.inp

Flamderwinght

трохи разобрался) правда если балкой, то проще. не знаю как создать новый профиль пластины. Для контурной пластины не выбирается мой новый, который я создал(((

YouTube · Сообщение **CuPo>I<a** » 11 апр 2014, 19:34

Контурная пластина - только профиль PL

finder7500 · Сообщение **finder7500** » 15 апр 2014, 07:50

есть много точно совпадающих элементов, их много, удаление поэлементно займет очень много времени.
можно ли быстро удалить точно совпадающие элементы??
Спасибо!

finder7500 писал(а):есть много точно совпадающих элементов, их много, удаление поэлементно займет очень много времени.
можно ли быстро удалить точно совпадающие элементы??
Спасибо!

Даже не совсем понимаю как могло такое получиться. От куда у вас столько совпадающих объектов.
Снизь точность проверки до 1 мм. Может там и нет столько.
Расскажи подробнее от куда у тебя столько совпадений. В любом случае надо лечить причину а не симптом.

finder7500 · Сообщение **finder7500** » 15 апр 2014, 09:58

совпадающие элементы появились при копировании из другой модели (проморгал, что они в той же стадии с копируемыми)

Сообщение **pdimav** » 15 апр 2014, 10:39

CuPo>I<a писал(а):Выглядит как-то так:
Направление несущей полосы сделано обычным вырезом
Массу не прописывал, поскольку не просили.
Если она нужна, я думаю надо создать материал под конкретный настил (много всяких разных с разными шагами несущей полосы и пр.), ему задать объемный вес. Текла посчитает массу.

Смотрю на рисунок, и элементы конструкции практически белые.
У себя такого не наблюдаю (чисто серый).
Это настройки монитора или Теклы?

А вам нужен белый цвет в Текле?

YouTube · Сообщение **CuPo>I<a** » 15 апр 2014, 11:17

белые сборки - выданные в производство. Это белый цвет в представлении

Сообщение **pdimav** » 15 апр 2014, 11:49

Спасибо, хорошая идея. Приблизиться к белому...

Just_Dream · Сообщение **Just_Dream** » 26 апр 2014, 17:35

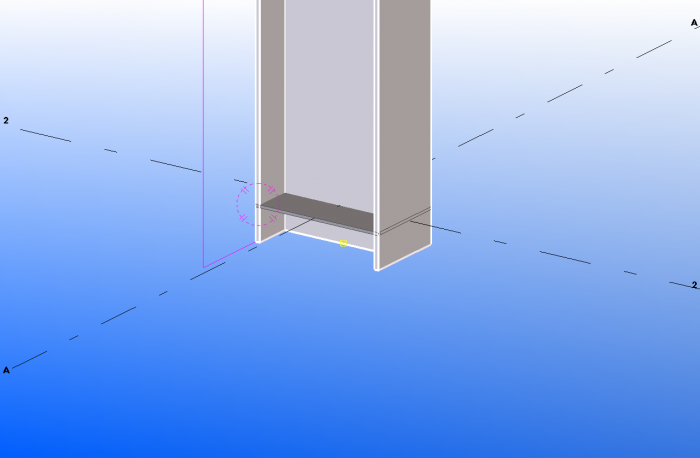

Добрый день, подскажите пожалуйста, каким образом создать вид модели, что бы работать на конкретной отметке?Хочу что бы опорная пластина рисовалась сразу на на отм. 0,000 на на -0,130 при виде "сверху"

Just_Dream писал(а):Добрый день, подскажите пожалуйста, каким образом создать вид модели, что бы работать на конкретной отметке?Хочу что бы опорная пластина рисовалась сразу на на отм. 0,000 на на -0,130 при виде "сверху"

Пластина создается на рабочей плоскости ее можно задать разными способами. В хелпе все есть.
Вообще по хорошему все пластины надо рисовать в компонентах а там такой проблемы нет.

Сообщение **Denis** » 16 янв 2015, 09:48

а как создать компонент деталь кирпичную стену из блоков (отрисовыввался кирпич со всей перевязкой)? пример компонента может кто показать, или какое правило написать можно, очень признателен.

Denis писал(а):а как создать компонент деталь кирпичную стену из блоков (отрисовыввался кирпич со всей перевязкой)? пример компонента может кто показать, или какое правило написать можно, очень признателен.

Я просто делаю веритикальное копирование потом горизонтальное. Как правило кладка простая

Артур · Сообщение **Артур** » 23 янв 2015, 11:48

почему не отображаются нормально болты
утстановлена текла 20.0 ср3 + среда топинженер

В настройках вида у тебя отображение болтов упрощенно, поставь точно.

Артур · Сообщение **Артур** » 23 янв 2015, 14:51

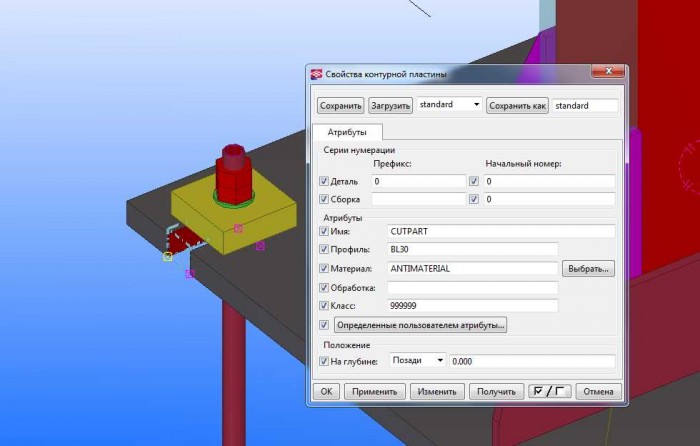

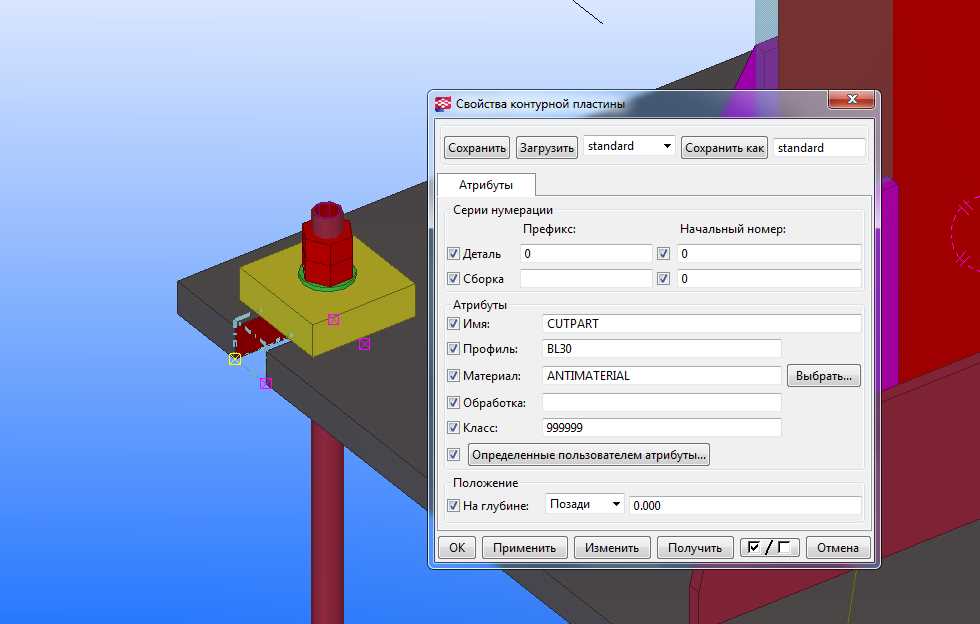

1 а как создать пластину из антиматериала чтобы сделать вырез в детали?

сейчас я просто расчленил чужой компонент, скопировал от туда и дальше копирую себе, меняя размеры

2 можно как-нибудь превратить например швеллер(трубу, двутавр) в антиматериал?

Сообщение **meart** » 23 янв 2015, 16:01

Нет. можно использовать инструмент "Создать разрез многоугольником"

YouTube · Сообщение **CuPo>I<a** » 24 янв 2015, 05:56

Артур писал(а):1 а как создать пластину из антиматериала чтобы сделать вырез в детали?

сейчас я просто расчленил чужой компонент, скопировал от туда и дальше копирую себе, меняя размеры

2 можно как-нибудь превратить например швеллер(трубу, двутавр) в антиматериал?

1 - обрезать деталь многоугольником
2 - обрезать деталь другой деталью

Сообщение **Bagiration** » 29 янв 2015, 11:12

Привет, ребят.
У меня 2 вопроса к уважаемому сообществу.

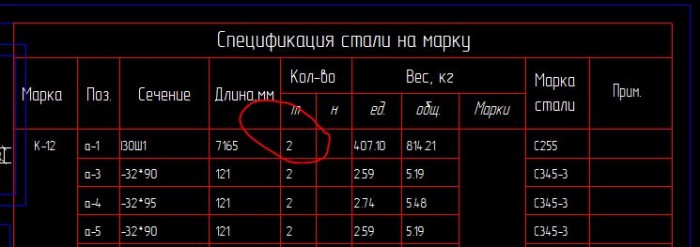

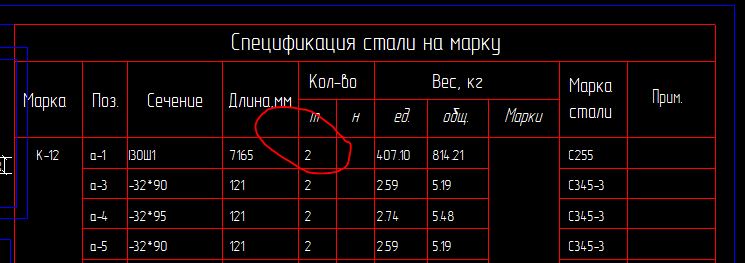

1. Часто ли у вас глючит редактор шаблонов? Моя ситуация: обычно перед тем как создать сборочный чертёж, я делаю все деталировочные чертежи, которые в будущем автоматически подгружаются в сборочный чертёж. Однако, текла всегда игнорирует главную деталь и в итоге приходится (когда есть необходимость) подгружать чертёж главной детали в ручную ("связать виды чертежей" или же "копировать"), но когда я загружаю вручную, начинаются проблемы в спецификации, то количество гланой детали неправильное, то в ведомости отправочных чертежей появляются сборки, где тоже применяется даная главная деталь). В общем это вный глюк программы. Вижу 2 выхода. Или же где-то прописать автоматическую подгрузку абсолютно всех деталировочных чертежей или же как-то грамотно с редактором шаблона обойтись. (на скрине количество деталей должно быть 1, вместо 2)
2. Как вы наносите реснички в сборке в версии 20.0 и 20.1, если глючит приложение от топинженеров, а в автокаде нарушается весь смысл проектирования в текле?

Bagiration писал(а):Привет, ребят.
У меня 2 вопроса к уважаемому сообществу.

1. Часто ли у вас глючит редактор шаблонов? Моя ситуация: обычно перед тем как создать сборочный чертёж, я делаю все деталировочные чертежи, которые в будущем автоматически подгружаются в сборочный чертёж. Однако, текла всегда игнорирует главную деталь и в итоге приходится (когда есть необходимость) подгружать чертёж главной детали в ручную ("связать виды чертежей" или же "копировать"), но когда я загружаю вручную, начинаются проблемы в спецификации, то количество гланой детали неправильное, то в ведомости отправочных чертежей появляются сборки, где тоже применяется даная главная деталь). В общем это вный глюк программы. Вижу 2 выхода. Или же где-то прописать автоматическую подгрузку абсолютно всех деталировочных чертежей или же как-то грамотно с редактором шаблона обойтись. (на скрине количество деталей должно быть 1, вместо 2)
2. Как вы наносите реснички в сборке в версии 20.0 и 20.1, если глючит приложение от топинженеров, а в автокаде нарушается весь смысл проектирования в текле?

1) Что то ты не так делаешь. Я вообще не понял что нужно.
2) Нажимаешь кнопку проставить сварки у она расставляется.

Сообщение **Bagiration** » 29 янв 2015, 11:55

Я пользуюсь данным расширением: см. скрин, но при создании сборочных чертежей никогда не подгружается деталировочный чертёж главной детали сборки. Тогда я подгружаю сам (вручную), но при этом возникают косяки в спецификации.

Дмитрий, определённо точно скажу, что у меня на 2-ух разных комьютерах и 3-ёх версиях теклы (17, 20.0, 20.1), приложение сварки не работает. Вчера мы по телефону общались... По крайней мере программа стала точно умнее (кстати я Вас благодарю за это), но и менее устойчив в работе. Видимо она уже слишком сложная стала и трудная в отладке. А в 17-ой версии прежнее приложение сварки устойчиво работает (правда, если запускаешь с архива). В общем с последними версиями приложения сварки стали определённо немножко "подтупливать"...

Смотреть внимательно и до конца. Лучше 2 раза - реально.

phpBB [media]

rom_kaxxx · Сообщение **rom_kaxxx** » 03 фев 2015, 10:07

Доброго времени суток!!!
Я очень хорошо знаю Advance steel, сейчас из-за разных причин изучаю Tekla. У меня возникла проблема, никак не могу понять общий принцип построения в данной программе . Если в AS, то с помощью ПСК создаешь рабочие плоскости под любыми углами, чертишь эскизы и по ним делаешь любые профили, пластины .... я практически и не пользовался компонентами. А в Tekla сложилось впечатление, что вся модель собирается только из компонентов, т.е. набросал профили, а соединяешь их компонентами. Я прав?

Сообщение **meart** » 03 фев 2015, 10:56

rom_kaxxx писал(а):Доброго времени суток!!!
Я очень хорошо знаю Advance steel, сейчас из-за разных причин изучаю Tekla. У меня возникла проблема, никак не могу понять общий принцип построения в данной программе . Если в AS, то с помощью ПСК создаешь рабочие плоскости под любыми углами, чертишь эскизы и по ним делаешь любые профили, пластины .... я практически и не пользовался компонентами. А в Tekla сложилось впечатление, что вся модель собирается только из компонентов, т.е. набросал профили, а соединяешь их компонентами. Я прав?

не обязательно, но в идеале - да

ведь нет смысла отрисовывать один и тот же узел 100 раз.. а если он поменялся?

rom_kaxxx · Сообщение **rom_kaxxx** » 03 фев 2015, 11:46

Я так понимаю, что если в компоненте чего-то не хватает, то дорисовываешь и добавляешь? А можно несколько вопросов

:
1. Команды сварка и сборка - что создает отправочную марку?
2. Как выделить отправочную марку? В Advance steel выделяешь один элемент и жмешь команду "Выделить отправочную марку", а здесь как?
3. Компоненты... В настройках компонента куча галочек, какая их цель?
4. Где можно прочитать или лучше посмотреть, как создавать элементы, как работать плоскостями. Во всех видео какие находил, все делают одно и то же: накопируют колон, вставят компонент и потом его копируют. А если что-то в компоненте не так, что делать? Или не хватает какого-то элемента?

Артур · Сообщение **Артур** » 27 фев 2015, 11:17

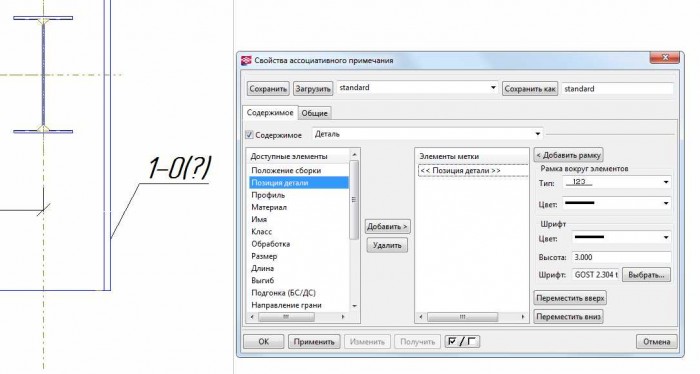

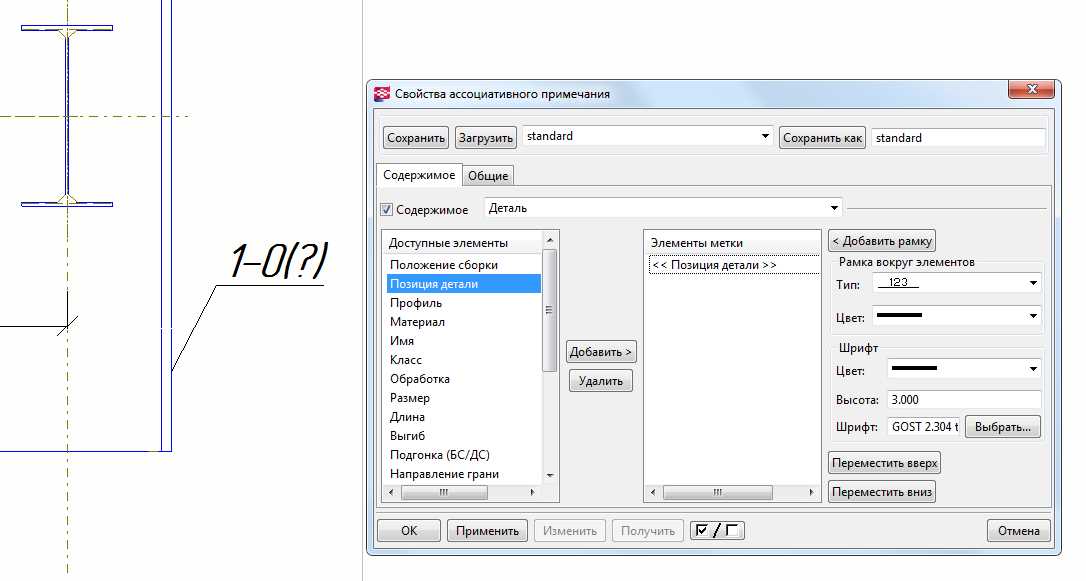

как сделать чтобы в чертеже при обозначении позиции (например поз.1) после цифры исчезли все нежелательные символы и цифры?

Артур писал(а):как сделать чтобы в чертеже при обозначении позиции (например поз.1) после цифры исчезли все нежелательные символы и цифры?

У тебя все нормально. Просто ты еще не провел нумирацию.
Как только ты ее сделаешь цифры обновятся и станут нормальными.

Артур · Сообщение **Артур** » 12 мар 2015, 15:03

пордскажите пожалуйста
делаю шаблон своего штампа

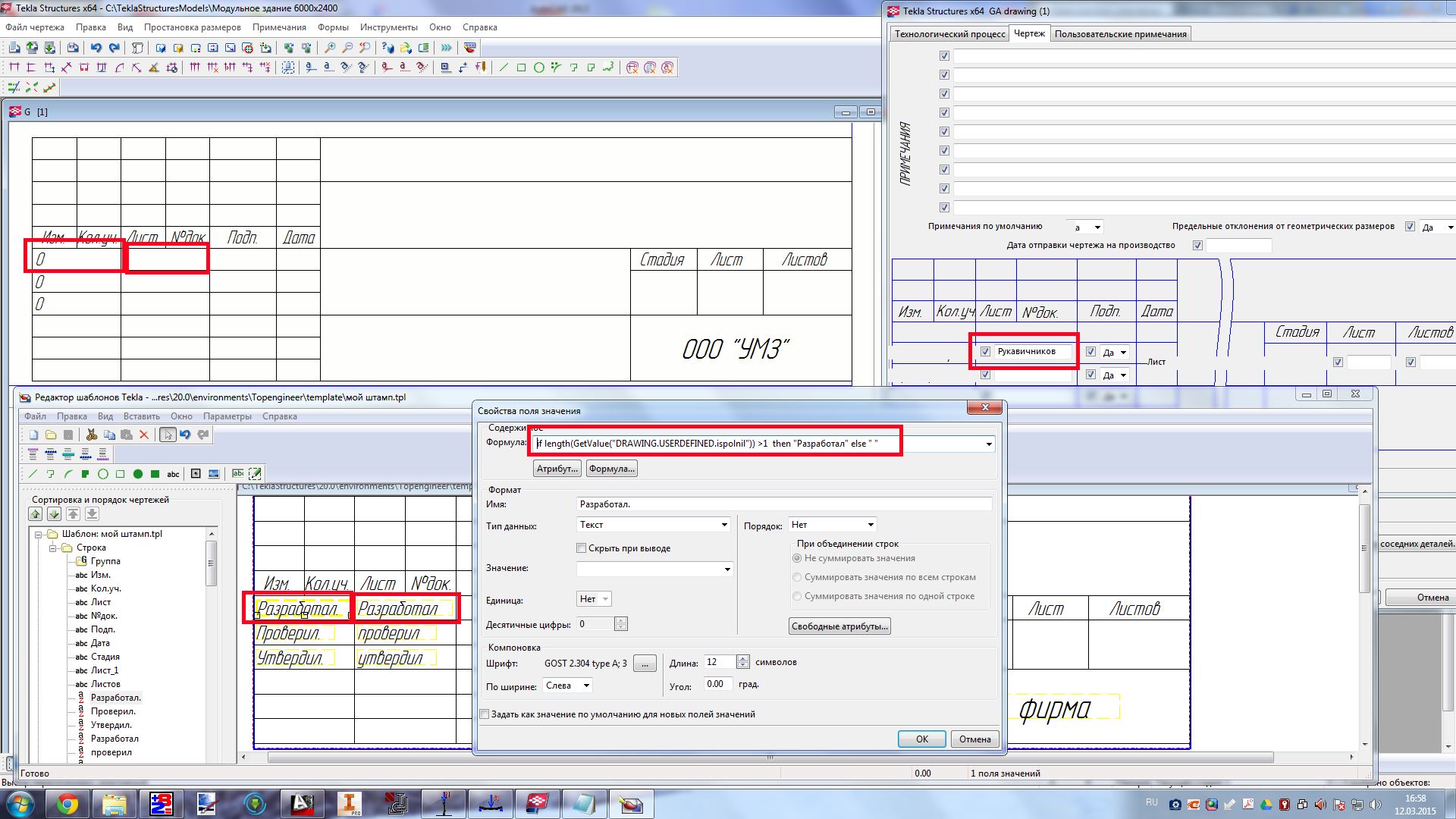

создал новый, вставил штамп и 2 поля значения(скопировал из среды топ инженер)

if length(GetValue("DRAWING.USERDEFINED.ispolnil")) >1 then "Разработал" else " " endif

и

GetValue("DRAWING.USERDEFINED.ispolnil")

в итоге ничего не получилось одни нули
в чем ошибка?

я так понял нужно чтобы было заполнено DRAWING.USERDEFINED.ispolnil

ps
добавил endif в конце, пропал только ноль, фамилия не появилась

ilya_kon · Сообщение **ilya_kon** » 12 мар 2015, 19:51

GetValue пробовал убрать?

Артур · Сообщение **Артур** » 13 мар 2015, 20:29

нет, не то

vandit_89 · Сообщение **vandit_89** » 16 мар 2015, 16:33

Добрый день!

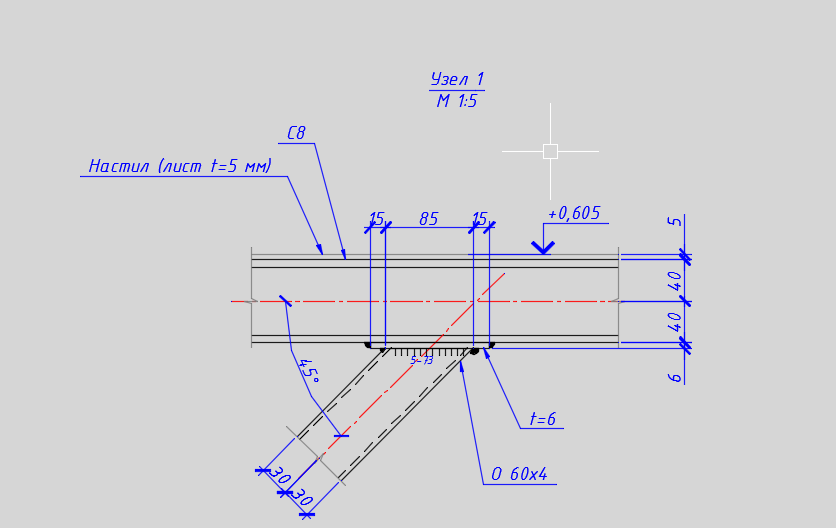

Подскажите как лучше смоделировать такой узел.

Сообщение **DrBianko** » 16 мар 2015, 17:50

Начертить контурную пластину и воспользоваться подгонкой.

ilya_kon · Сообщение **ilya_kon** » 16 мар 2015, 19:19

Добрый день!
Подскажите как лучше смоделировать такой узел.

Я бы воспользовался стандартным компонентом 71 и игрался бы с переменными, чтобы добиться нужной конфигурации...

А разве балка не швеллер?

vandit_89 · Сообщение **vandit_89** » 16 мар 2015, 19:56

Благодарю за ответы

vandit_89 · Сообщение **vandit_89** » 16 мар 2015, 20:09

Все сечения верны на чертеже

ilya_kon · Сообщение **ilya_kon** » 16 мар 2015, 22:43

Все сечения верны на чертеже

Тогда балка или швеллер или I-beam, но уж никак не уголок...

Artu · Сообщение **Artu** » 02 апр 2015, 22:26

Доброго времени суток. В профилях есть просечка ПВ-506. а мне нужна 510. при добовлении профиля копированием существующего, и изменения его значений - в отчетах и на чертежах, всё равно вес считается не правильно. как добавить профиль 510 что бы считало правильно?
среда топинженер.текла 20.1
Есть ли другие способы создания просечки, как например в среде раша, где просто создаёшь пластину, а потом загружаешь профиль

Сообщение **Stanislav** » 03 апр 2015, 01:12

Artu писал(а):Доброго времени суток. В профилях есть просечка ПВ-506. а мне нужна 510. при добовлении профиля копированием существующего, и изменения его значений - в отчетах и на чертежах, всё равно вес считается не правильно. как добавить профиль 510 что бы считало правильно?
среда топинженер.текла 20.1
Есть ли другие способы создания просечки, как например в среде раша, где просто создаёшь пластину, а потом загружаешь профиль

Или создавай профили аналогично 506.
Или создай материал ПВ510, задай вес кв.метра. А толщину листа возьми из ГОСТа.
Или экспортируйте из среды Россия все, что вам нужно.

ak4 · Сообщение **ak4** » 13 апр 2015, 07:15

Текла 20.1. Как сделать, чтобы при клонировании не создавался новый чертеж на марку, а изменялся уже созданный чертеж?

Сообщение **teandrey89** » 29 апр 2015, 11:41

ak4 писал(а):Текла 20.1. Как сделать, чтобы при клонировании не создавался новый чертеж на марку, а изменялся уже созданный чертеж?

Добрый день! Клонирование - копирование. Изменять этой функцией что-то невозможно... только создавать новое. https://ru.wikipedia.org/wiki/%D0%9A%D0 ... 0%B8%D0%B5

ak4 писал(а):Текла 20.1. Как сделать, чтобы при клонировании не создавался новый чертеж на марку, а изменялся уже созданный чертеж?

Просто удали его. А потом клонируй.

DarkAlucard · Сообщение **DarkAlucard** » 07 май 2015, 17:19

Простите за вопрос но может кто нибудь подсказать что означает номер класса (цвет) в свойствах колонны или другой детали ?

DarkAlucard писал(а):Простите за вопрос но может кто нибудь подсказать что означает номер класса (цвет) в свойствах колонны или другой детали ?

Это реально всего лишь цвет.

YouTube · Сообщение **CuPo>I<a** » 07 май 2015, 18:26

Ну это как бы не просто цвет, а свойство объекта, по нему можно фильтровать на чертежах например, в фильтрах выбора использовать.
"Всего лишь цвет" находится в представлениях видов

Yuzer · Сообщение **Yuzer** » 08 май 2015, 16:13

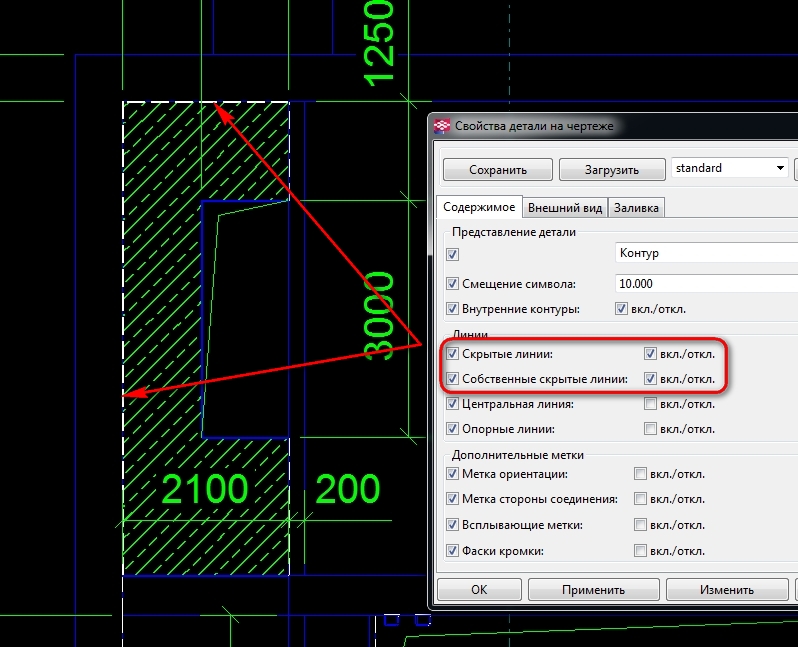

Почему в абсолютно вертикальных элементах (стенки, колонны) на чертежах в плане видны скрытые линии контура?
Причем непонятно, почему в одних элементах нет этого отображения, а в некоторых - есть.

Yuzer писал(а):Почему в абсолютно вертикальных элементах (стенки, колонны) на чертежах в плане видны скрытые линии контура?
Причем непонятно, почему в одних элементах нет этого отображения, а в некоторых - есть.

Ты хоть скрин дай. Ничего не понятно.

Yuzer · Сообщение **Yuzer** » 15 май 2015, 12:59

Разобрались. В глубину вида попадало несколько элементов. Они и отображались пунктирно.

Yuzer · Сообщение **Yuzer** » 20 май 2015, 08:47

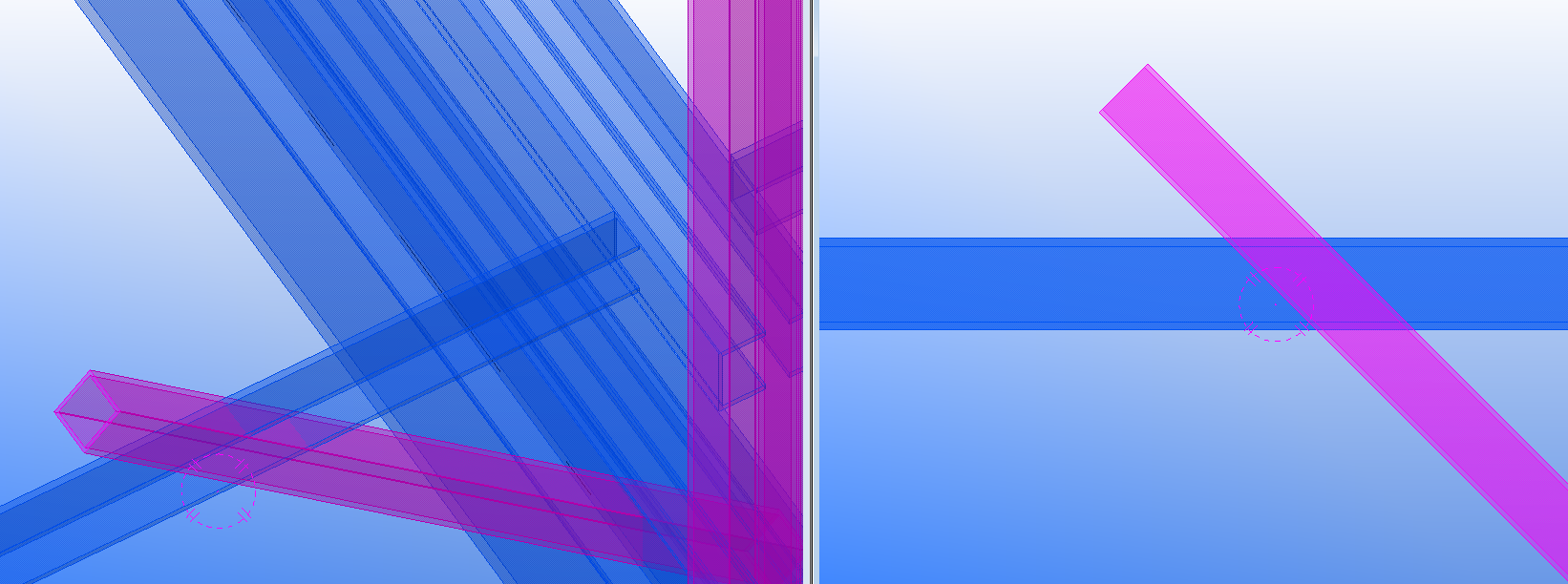

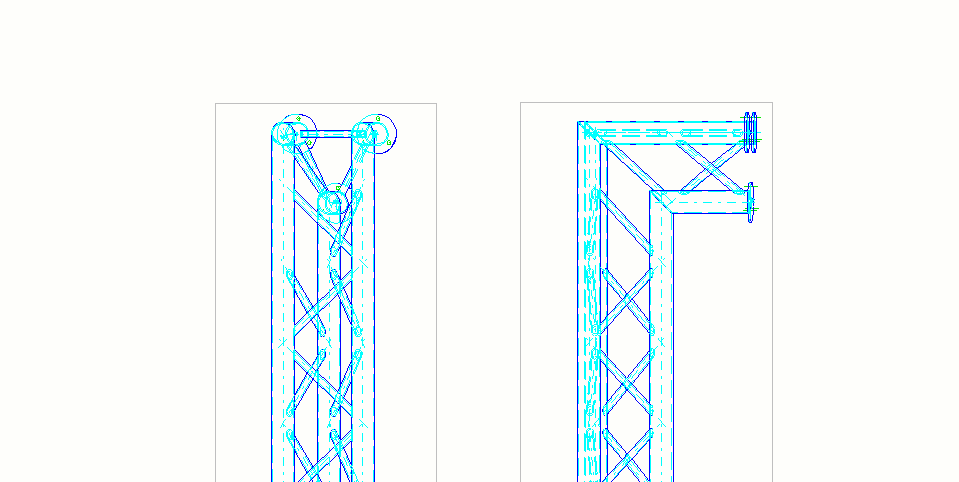

Не пойму почему в деталях отображаются скрытые линии. Длина деталей без сотых.
Соседние детали то же имеют привязку без сотых, но в месте пересечения появляется скрытая линия.

DarkAlucard · Сообщение **DarkAlucard** » 22 май 2015, 21:48

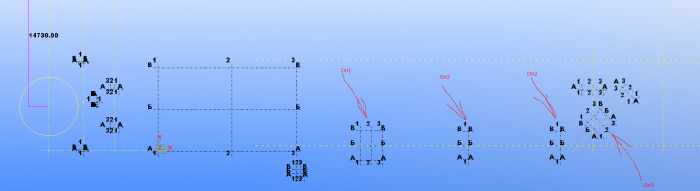

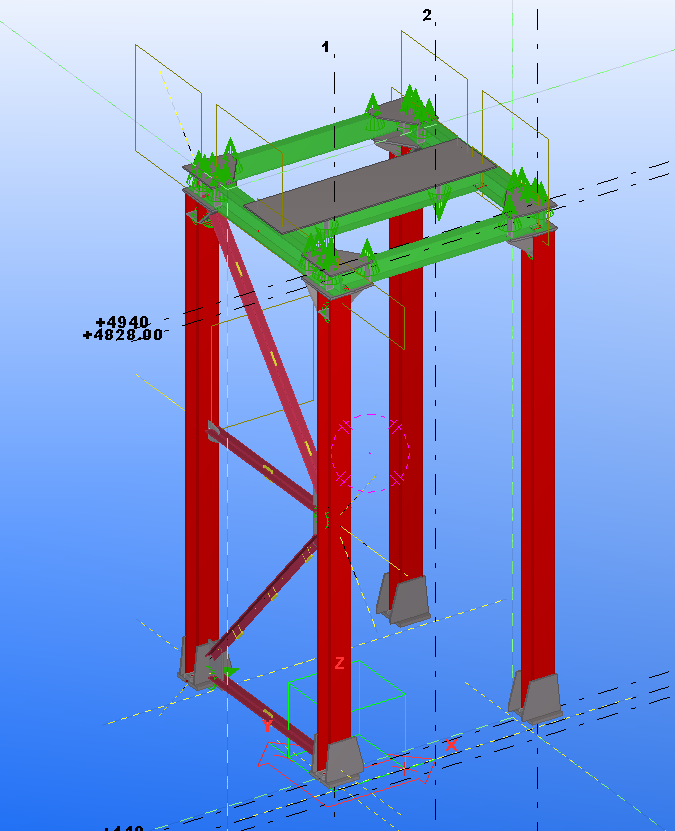

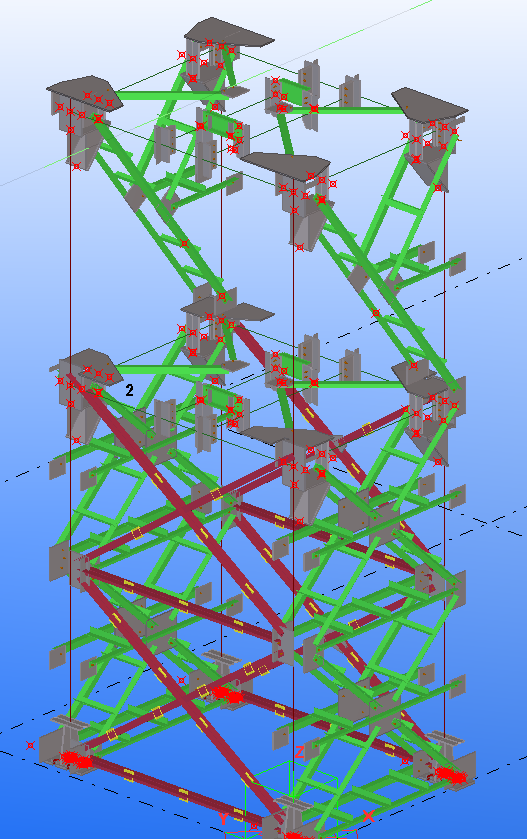

Подскажите пожалуйста, как вставить уже созданные модели Оп1, Оп2, Оп3 в пустую модель. В пустой модели расположены только сетки опор. Просто сначала начал создавать опоры по отдельности, а потом решил сделать как в разделе КМ. Пробовал я через специальное копирование, но получается вот так (не копируются колонны и некоторые листы).Когда выбирал всю модель то побывал через переключатель выбора выбирать и сборки и детали, вообщем не получается.

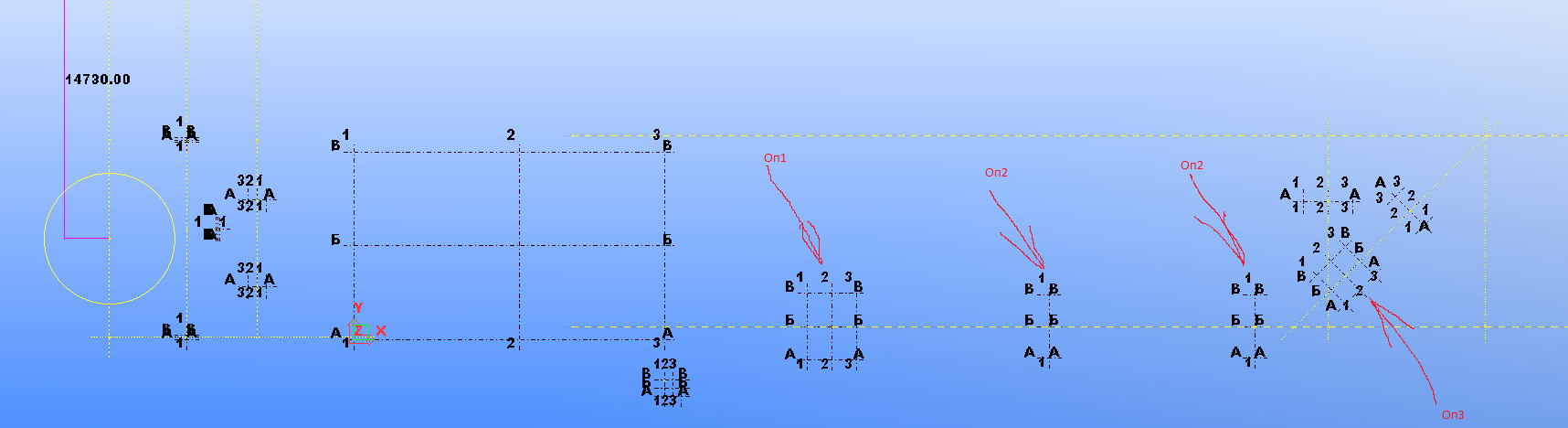

: Оп3

: Оп2

: Оп1

: Расположение всех опор

YouTube · Сообщение **CuPo>I<a** » 25 май 2015, 06:02

компонент типа "Деталь"

rom_kaxxx · Сообщение **rom_kaxxx** » 26 май 2015, 13:04

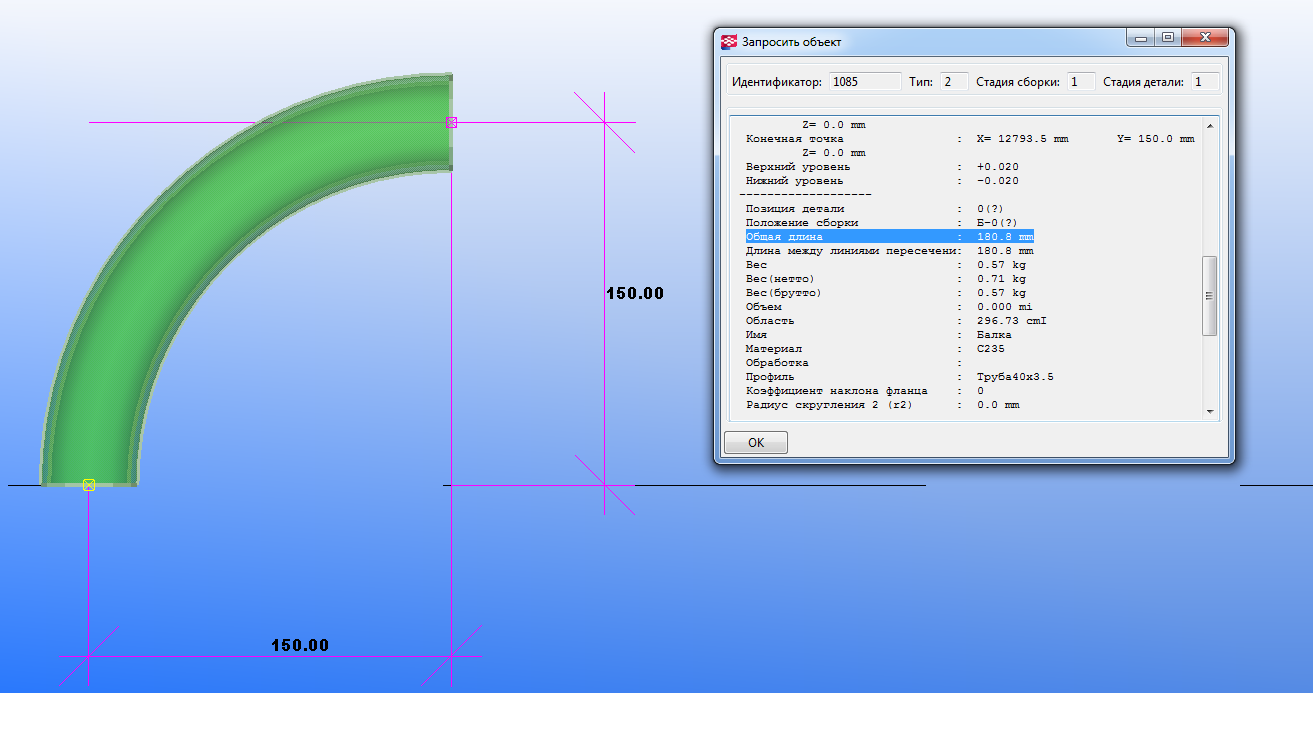

Подскажите пожалуйста, что не так??? Создаю гнутую трубу d=40 через "Создать криволинейную балку", проверяю длину, а там ошибка! Должна быть 235.5, Текла выдает 180,8!

Сообщение **vladimir_a** » 26 май 2015, 16:05

rom_kaxxx писал(а):Подскажите пожалуйста, что не так??? Создаю гнутую трубу d=40 через "Создать криволинейную балку", проверяю длину, а там ошибка! Должна быть 235.5, Текла выдает 180,8!

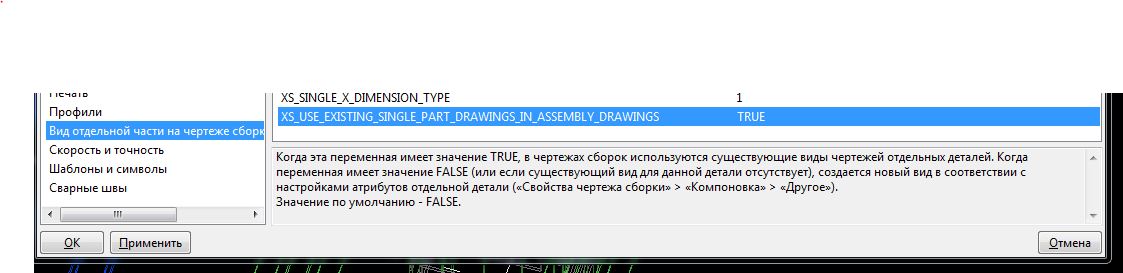

в расширенных настройках найди образмеривание разверток "XS_UNFOLDING_DONT_USE_NEUTRAL_AXIS_FOR_RADIUS "- "FALSE"

rom_kaxxx · Сообщение **rom_kaxxx** » 26 май 2015, 16:47

Поменял, но все равно выдает 180,8!!! Что еще может быть?

rom_kaxxx · Сообщение **rom_kaxxx** » 27 май 2015, 08:18

vladimir_a писал(а):
rom_kaxxx писал(а):Подскажите пожалуйста, что не так??? Создаю гнутую трубу d=40 через "Создать криволинейную балку", проверяю длину, а там ошибка! Должна быть 235.5, Текла выдает 180,8!
в расширенных настройках найди образмеривание разверток "XS_UNFOLDING_DONT_USE_NEUTRAL_AXIS_FOR_RADIUS "- "FALSE"

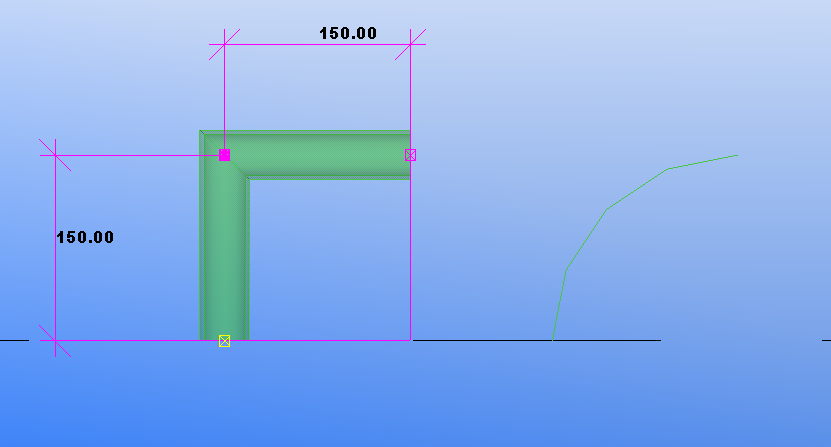

Если создать гнутую трубу через составную балку, то длину трубы считает правильно, но через составную балку не получается создать типа отвод, труба превращается в линию. Т.е. создаю составную балку 150х150 и скругляю с помощью фаски угол радиусом 150, далее труба превращается в линию!!! Но если добавить по 50 мм с каждой стороны, то все получится и Текла считает длину правильно - 335,6. А если создавать через "Создать криволинейную балку", то все создается, но считается не верно! Как быть?

Артур · Сообщение **Артур** » 04 июн 2015, 12:19

как проще всего создать ферму?
есть ли в текле способ импортировать туда чертеж расчетной схемы из автокада (или нарисовать в текле) и потом по нему профили задать?
инструменты в каталоге компонентов не совсем подходят мне

Сообщение **Zezza** » 04 июн 2015, 17:21

Меню Файл->После печати следующая строчка, у меня в английской - Insert reference model... - это для вставки подложек или чего там хотите. По ней профилями обычными нарисуйте и вперед.

Артур · Сообщение **Артур** » 05 июн 2015, 10:59

Zezza писал(а):Меню Файл->После печати следующая строчка, у меня в английской - Insert reference model... - это для вставки подложек или чего там хотите. По ней профилями обычными нарисуйте и вперед.

спасибо, уже сам нашел, а как-нибудь возможно точки на профилях(конечные и начальные) привязать в подложке? чтобы конструкция менялась вместе с подложкой, каждый раз двигать вручную долго

asd555 · Сообщение **asd555** » 10 авг 2015, 08:45

Добрый день! Задавал вопрос в другой теме, но вопрос остался без ответа. Решил попытать счастья в этой теме. Может кто разъяснить: возможно ли настроить проверку на конфликты таким образом, чтобы конфликты до 1мм (пересечение и т.п.), не учитывались? При этом не во вред остальной проверке (конфликтам).

asd555 писал(а):Добрый день! Задавал вопрос в другой теме, но вопрос остался без ответа. Решил попытать счастья в этой теме. Может кто разъяснить: возможно ли настроить проверку на конфликты таким образом, чтобы конфликты до 1мм (пересечение и т.п.), не учитывались? При этом не во вред остальной проверке (конфликтам).

viewtopic.php?f=5&t=62&p=17327&hilit=конфликты#p17327

azamilov · Сообщение **azamilov** » 15 авг 2015, 12:37

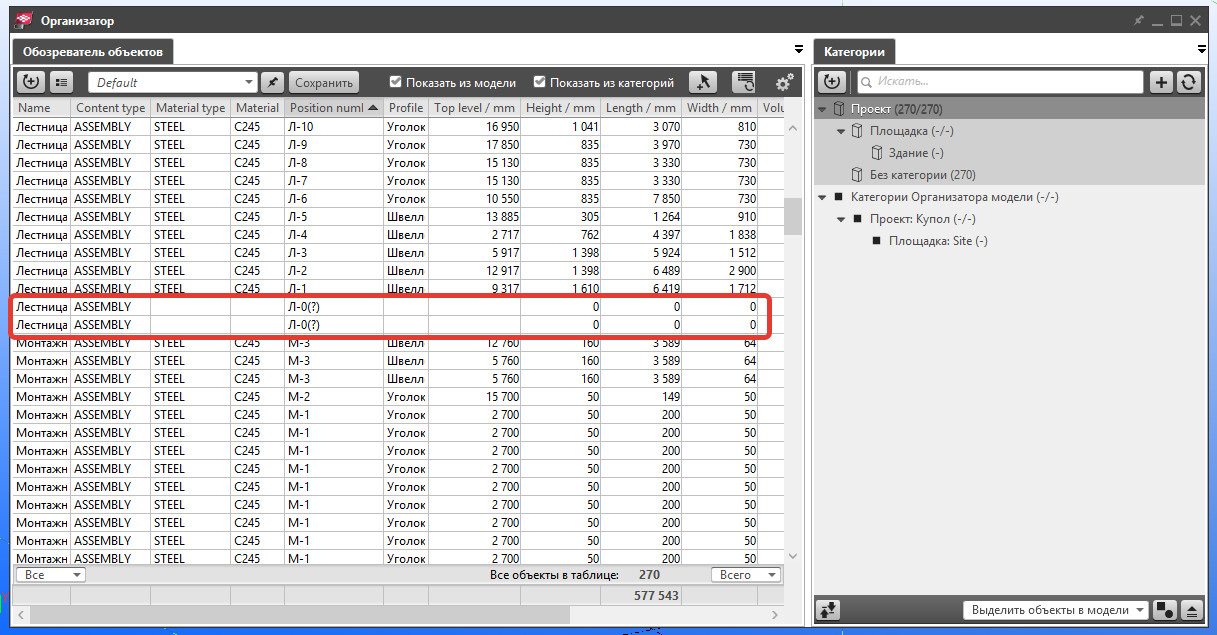

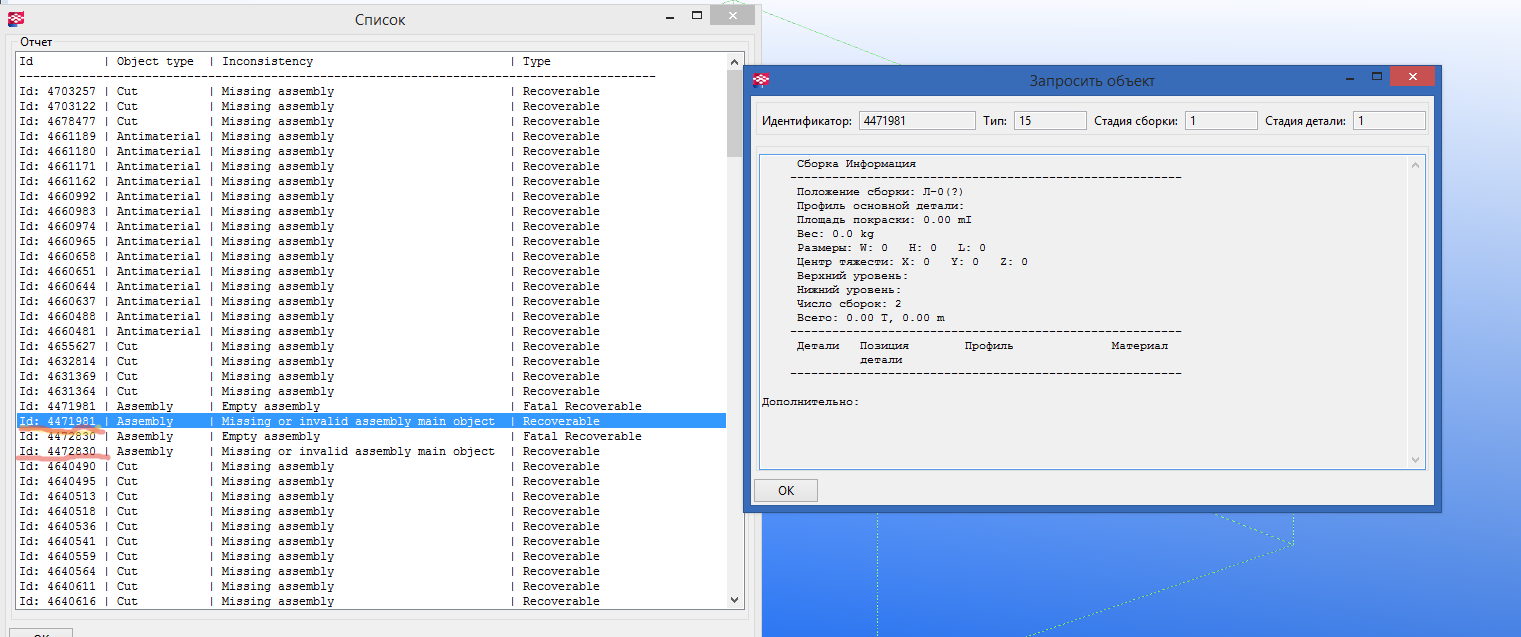

У меня в модели присутствуют две "нулевые" марки. Найти их не могу не визуально, не через "Найти отдаленные объекты". Конечно они мне не мешают, но все таки интересно, что за "косяк" такой. Спасибо за помощь. Текла 20.1

Сообщение **DrBianko** » 15 авг 2015, 13:31

Через отчет Текловский их найти можно, X_Marks_By_Name например

azamilov · Сообщение **azamilov** » 15 авг 2015, 14:38

DrBianko писал(а):Через отчет Текловский их найти можно, X_Marks_By_Name например

Вот они, а как удалить не знаю.

Сообщение **DrBianko** » 15 авг 2015, 15:28

зажать F или Z и нажать на них

azamilov · Сообщение **azamilov** » 15 авг 2015, 15:40

DrBianko писал(а):зажать F или Z и нажать на них

Все удалил. Правая кнопка мышки, выбрать : удалить из сборки.

Сообщение **rka** » 11 окт 2016, 09:25

Вопрос знатокам.

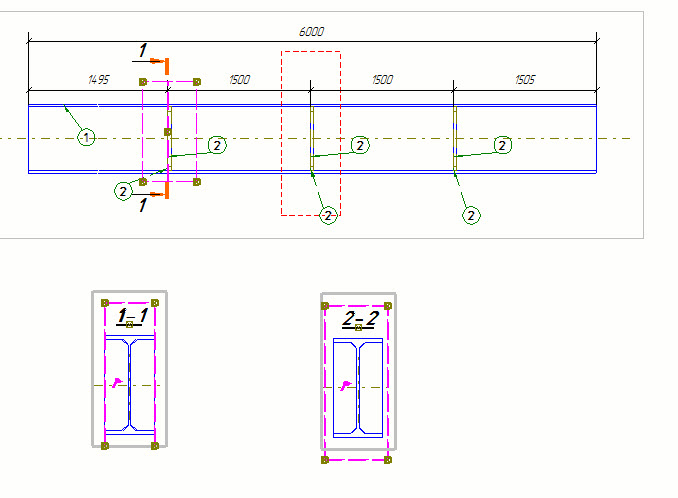

Как восстановить ошибочно удаленную метку разреза 2-2 (выделено красным прямоугольником).
Или узнать где сделано сечение 2-2. У сечения 1-1 есть розовый прямоугольник глубины, а у 2-2 даже его нет.

profitro11 · Сообщение **profitro11** » 01 ноя 2016, 17:06

Доброго времени суток! А как работает профиль —ПВ506X1400 и иже с ним, пытался делать вырезы, срезы, в спецификации в графе ПРОФИЛЬ все равно выдает "—ПВ506 Просечно-вытяжной лист"с шириной 1400 и ставит длину равную длине балки (оно и понятно), в то же время на чертеже все вырезы и отсечения есть и соответствуют истине...

Сообщение **rka** » 18 ноя 2016, 12:54

как в модели выбрать только колонны, балки или пластины?

bert30 · Сообщение **bert30** » 18 ноя 2016, 13:52

rka писал(а):как в модели выбрать только колонны, балки или пластины?

Через фильтр выбора Ctrl+G

Сообщение **rka** » 18 ноя 2016, 14:30

bert30 писал(а):
rka писал(а):как в модели выбрать только колонны, балки или пластины?
Через фильтр выбора Ctrl+G

Спасибо за ответ. А как конкретно выбрать тип колонна (точки на одной вертикальной оси, начальная точка внизу) в фильтре?

bert30 · Сообщение **bert30** » 18 ноя 2016, 14:53

При создании модели сразу назначаешь имя и префикс будущих сборок. Например: имя - Колонна; префикс сборки - К1.
А в фильтре уже выбираешь по этим параметрам. Например: Категория - сборка; свойство - префикс; условие - начинается с или равно; значение - К1.
Это для сборок.
Для деталей можно использовать свойства сборки или например профиль (или материал). Чтобы выбрать все детали из листа в фильтре в условиях выбрать - содержит, в значение - через функцию - "выбрать из модели", выбрать любую деталь из листа, а потом удалить толщину листа, оставив знак "-".
В общем принцип такой. Вообще фильтр имеет много возможностей выбора. Экспериментируй.

Сообщение **rka** » 22 ноя 2016, 07:23

интересует именно тип колонна или балка, без фильтра по остальным атрибутам

rom_kaxxx · Сообщение **rom_kaxxx** » 16 дек 2016, 20:14

Как в отчете отфильтровать детали, чтоб остались только профили у которых нет разделок, отверстий, подрезок .... профиль у которого веса заготовки и готовой детали равны.
PROFILE_TYPE != B,
HAS_HOLES == 0,
а дальше думал через вес, типа WEIGHT_GROSS == WEIGHT_NET, но они почему-то разные.

ВОЛОДИА

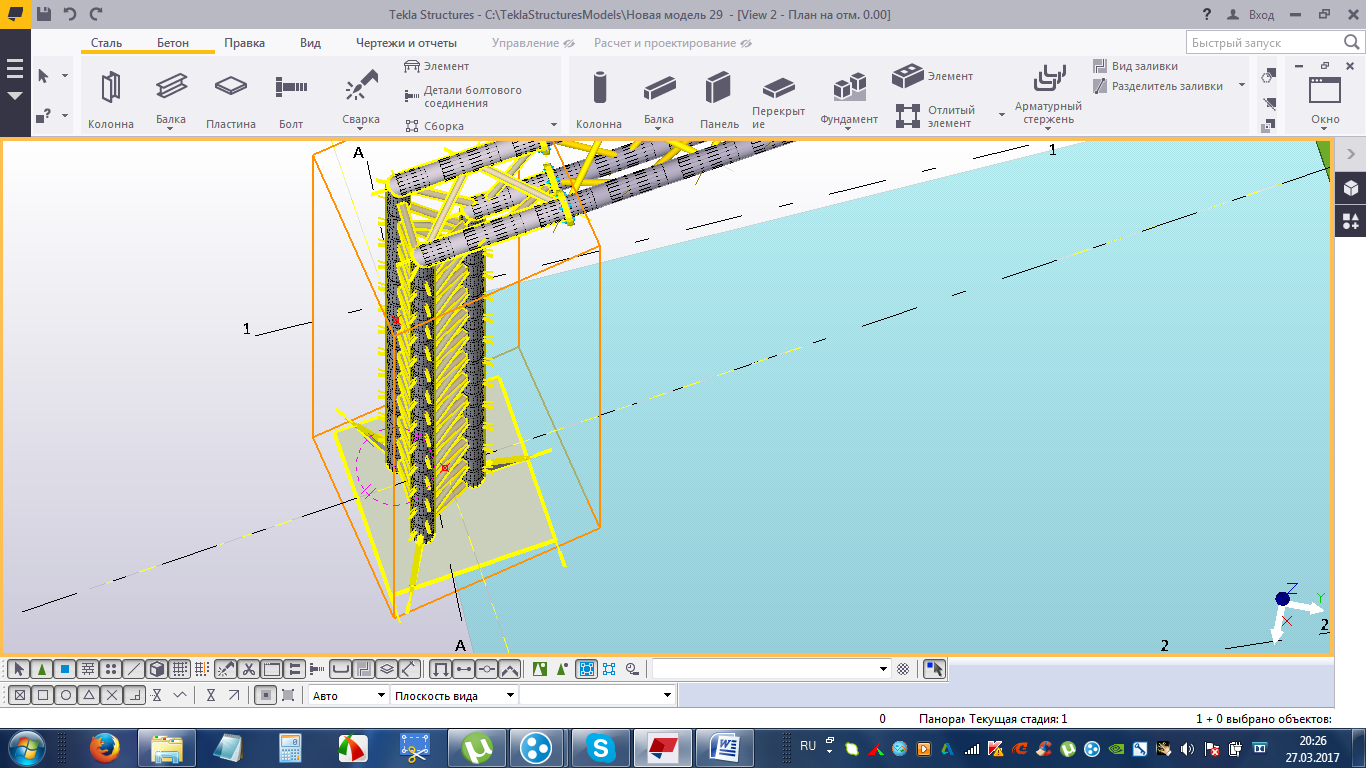

Подскажите как правильно составить сборку чтобы виды в чертеже выглядели правильно. Оси в проекте радиальной формы, поэтому рамка сборки имеет кривой вид, - отсюда и виды в чертеже кривые

Сообщение **meart** » 28 мар 2017, 11:36

ВОЛОДИА писал(а): ↑
27 мар 2017, 20:53
Подскажите как правильно составить сборку чтобы виды в чертеже выглядели правильно. Оси в проекте радиальной формы, поэтому рамка сборки имеет кривой вид, - отсюда и виды в чертеже кривые

Зависит от поворота главное детали

покрутите главную деталь.. это при условии что виды на чертеже в "локальных координатах".. можно попробовать поставить систему координат "модель".

ВОЛОДИА

Главная деталь - труба по оси. Система координат - модель. В локальной - то же самое только горизонтально. Можно конечно попробовать покрутить трубу вокруг своей оси. Но я пробовал менять главную деталь - никакого эффекта.

Marina · Сообщение **Marina** » 07 ноя 2017, 15:06

Здравствуйте! Подскажите, пожалуйста, как можно создать сухари вдоль связи из сдвоенного уголка "крестом"? Если использовать компонент (1046) "прокладка или сухарь", то приходиться создавать по одному.

Marina писал(а): ↑
07 ноя 2017, 15:06
Здравствуйте! Подскажите, пожалуйста, как можно создать сухари вдоль связи из сдвоенного уголка "крестом"? Если использовать компонент (1046) "прокладка или сухарь", то приходиться создавать по одному.

Проще всего
1) нарисовать простую пластину.
2) Скопировать линейным копированием вдоль связи с запасом 1-2 пластины
3) Скопировать от объекта к обекту к другим связям их обычно не так много
4) Удалить лишние пластинки.

Разумеется лучше делать компонентом но для новичка не знающего компоненты это самый простой выход.

Павел163

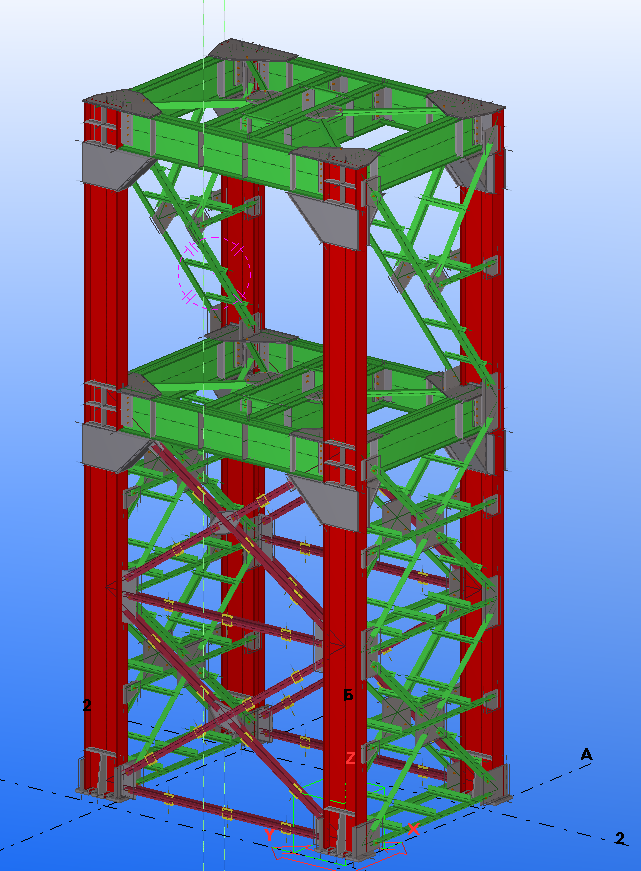

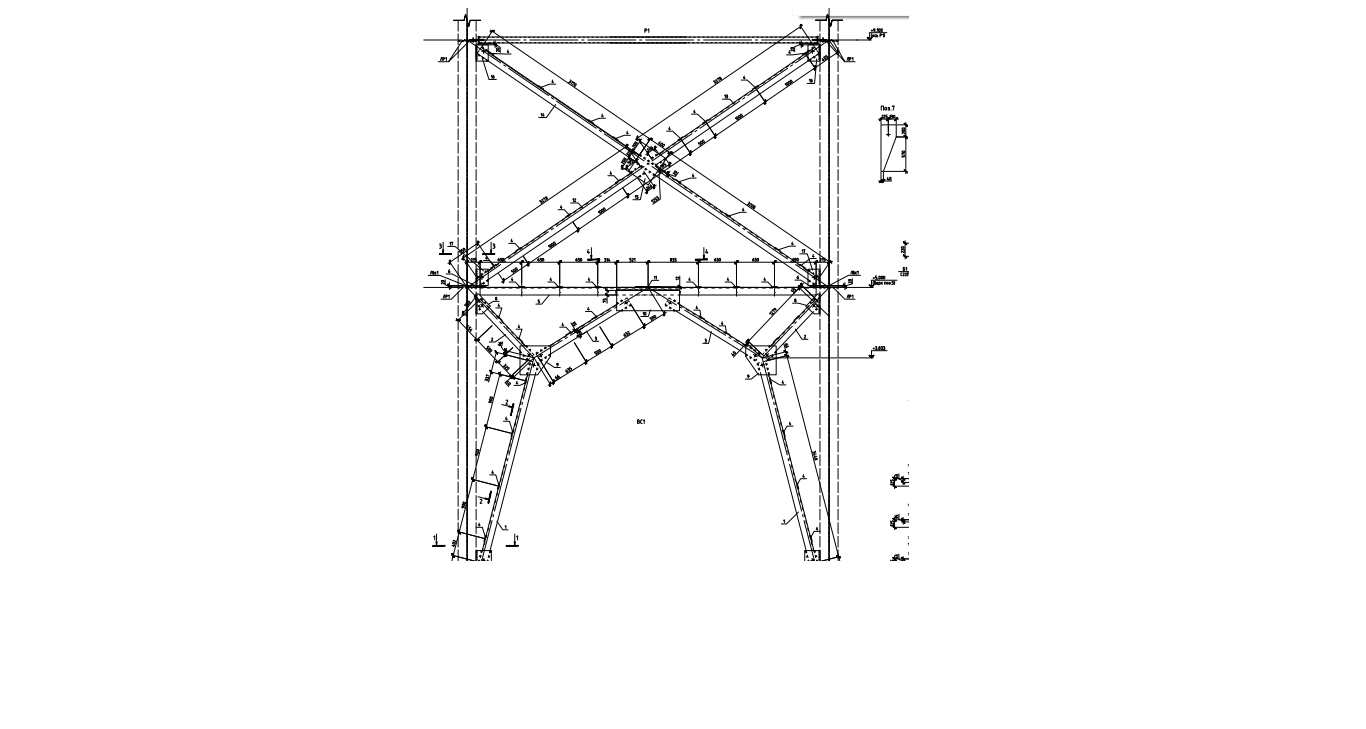

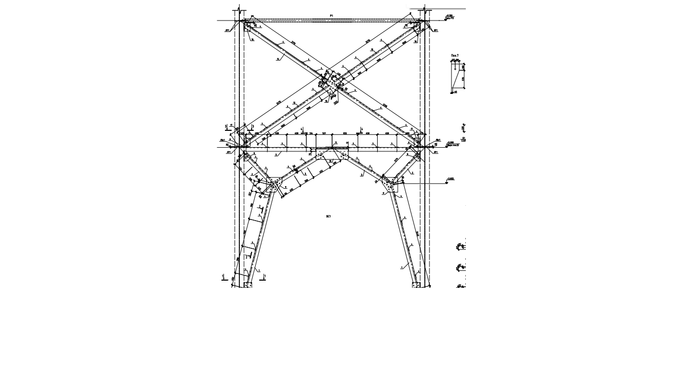

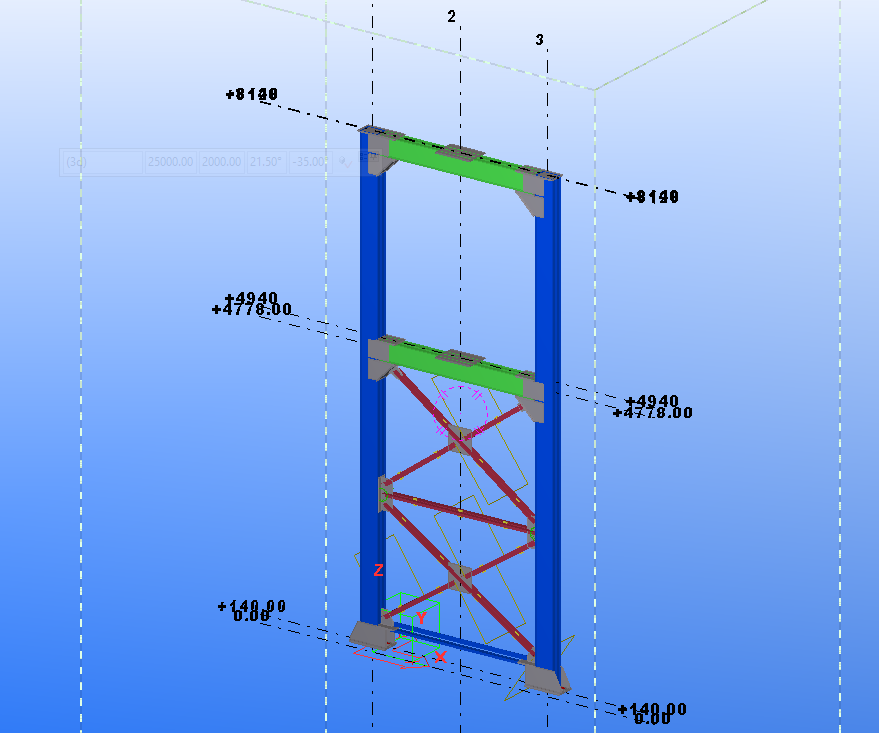

Подскажите пожалуйста, как проще будет сделать такие вертикальные связи:

Вот такими элементами:

Павел163 писал(а): ↑
08 ноя 2017, 16:00
Подскажите пожалуйста, как проще будет сделать такие вертикальные связи:
Вот такими элементами:

1) нарисуй сначала линии вспомогательной геометрией
2) нарисуй все профиля.
3) воспользуйся стандартными соединениями для связей. либо икс плагинами как вариант

Павел163

Спасибо, Дмитрий, попробую разобраться

Marina · Сообщение **Marina** » 09 ноя 2017, 15:52

Спасибо! У меня получилось!!!

Павел163

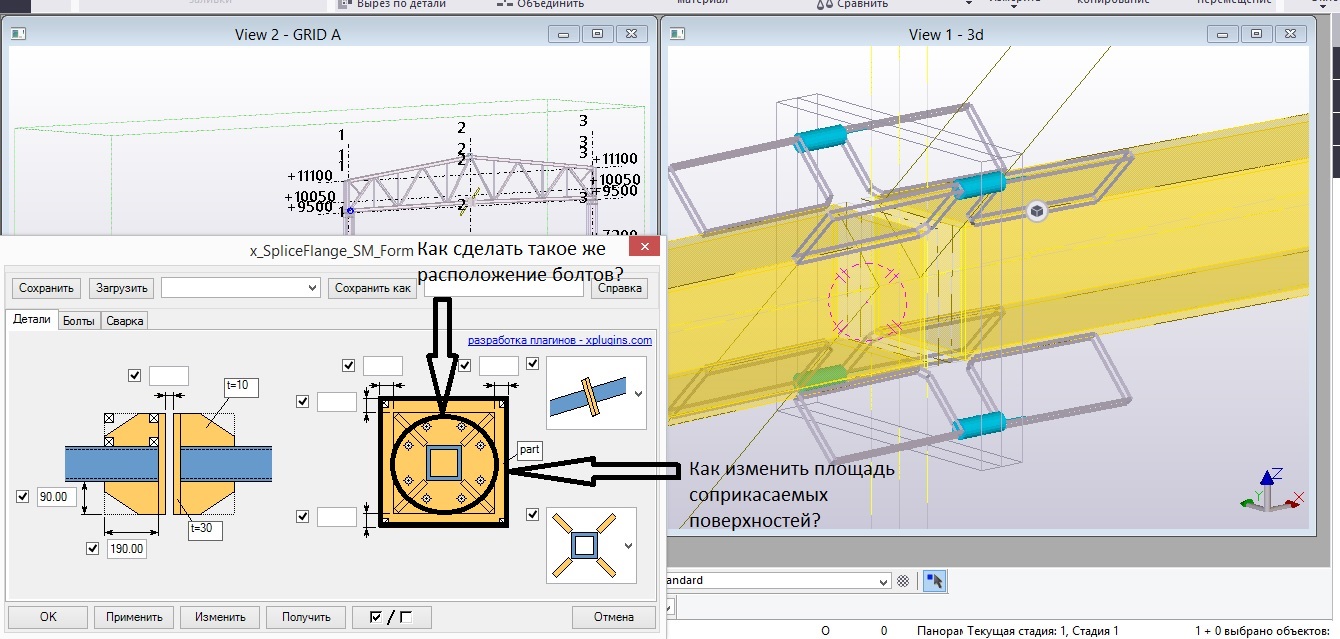

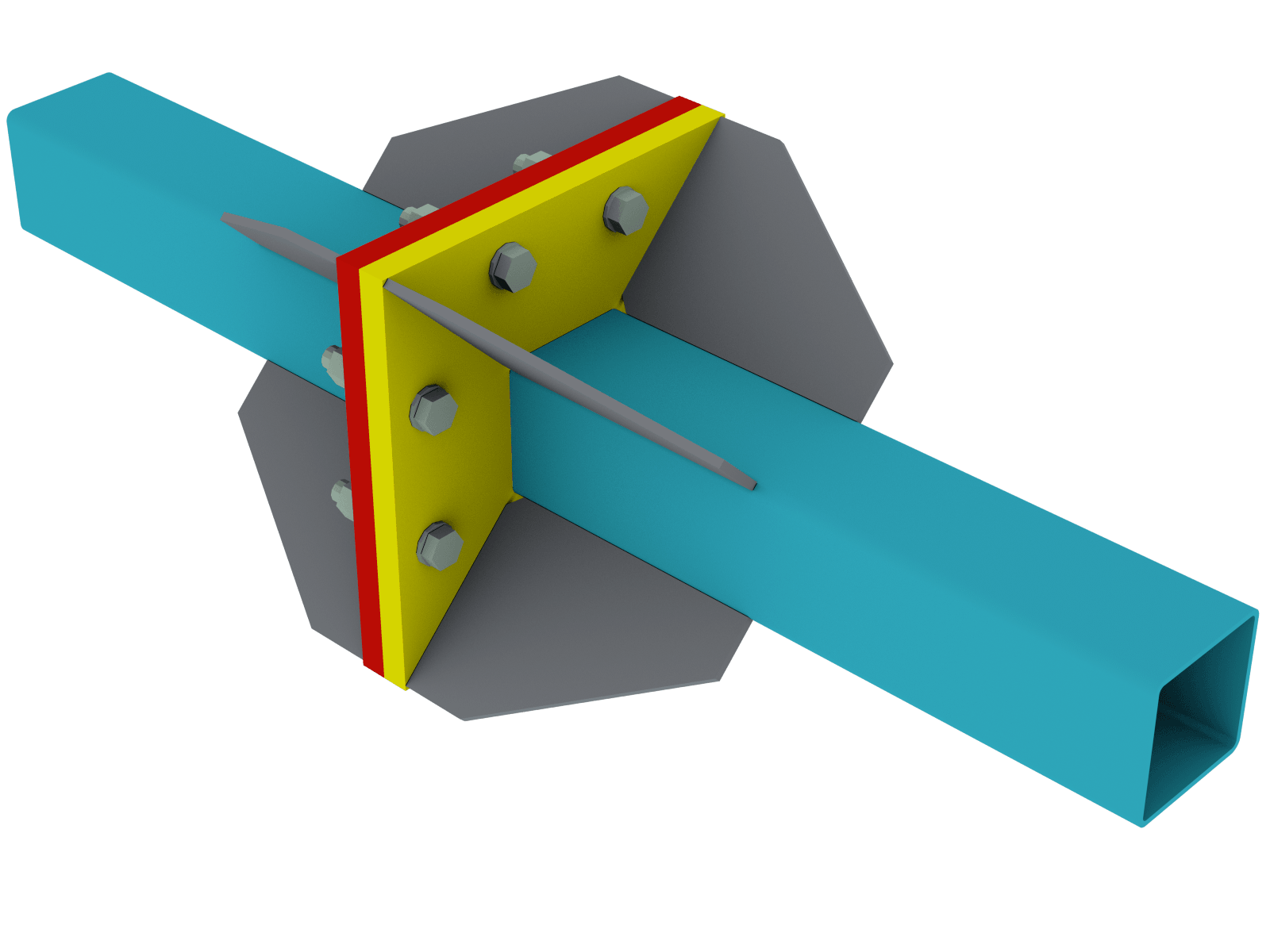

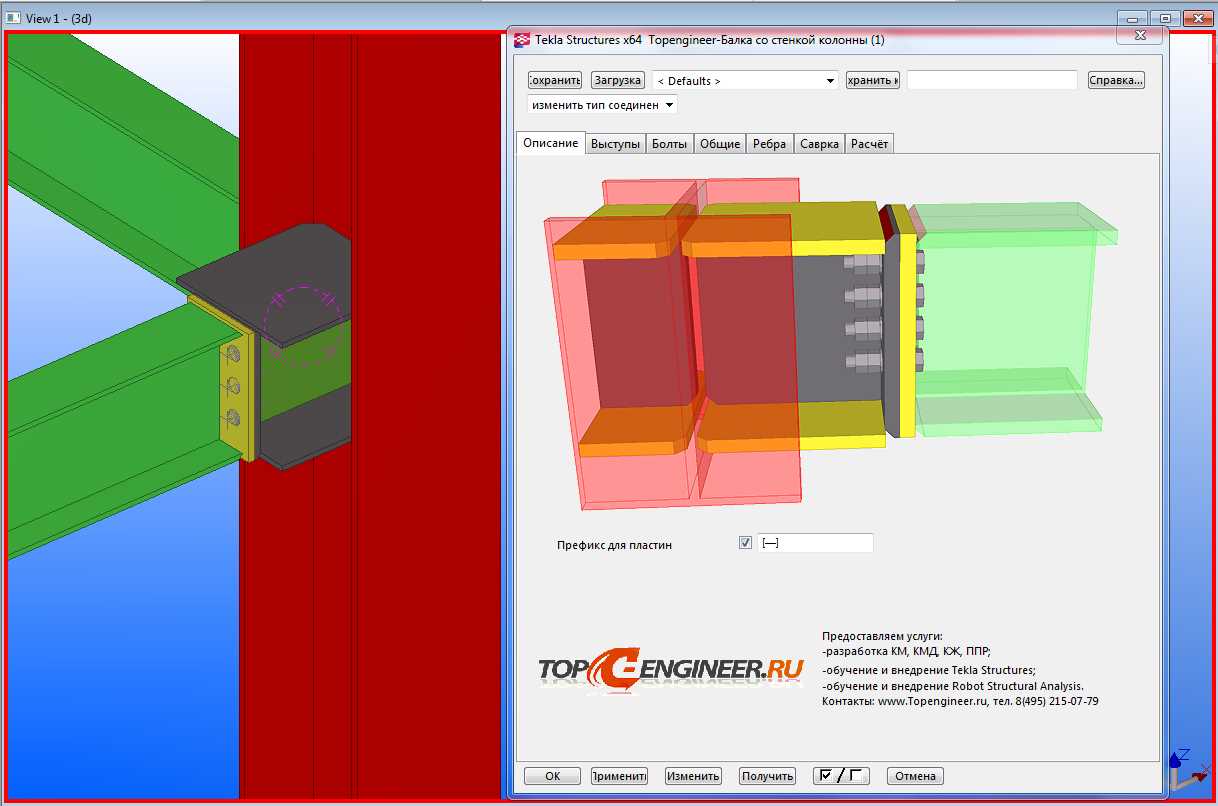

Подскажите, кто пользовался, по вот такому плагину:

Как изменить площади соприкасающихся поверхностей?

И как поменять расположение болтов, чтобы получилось в точности как на иконке?

Сообщение **meart** » 25 мар 2019, 07:54

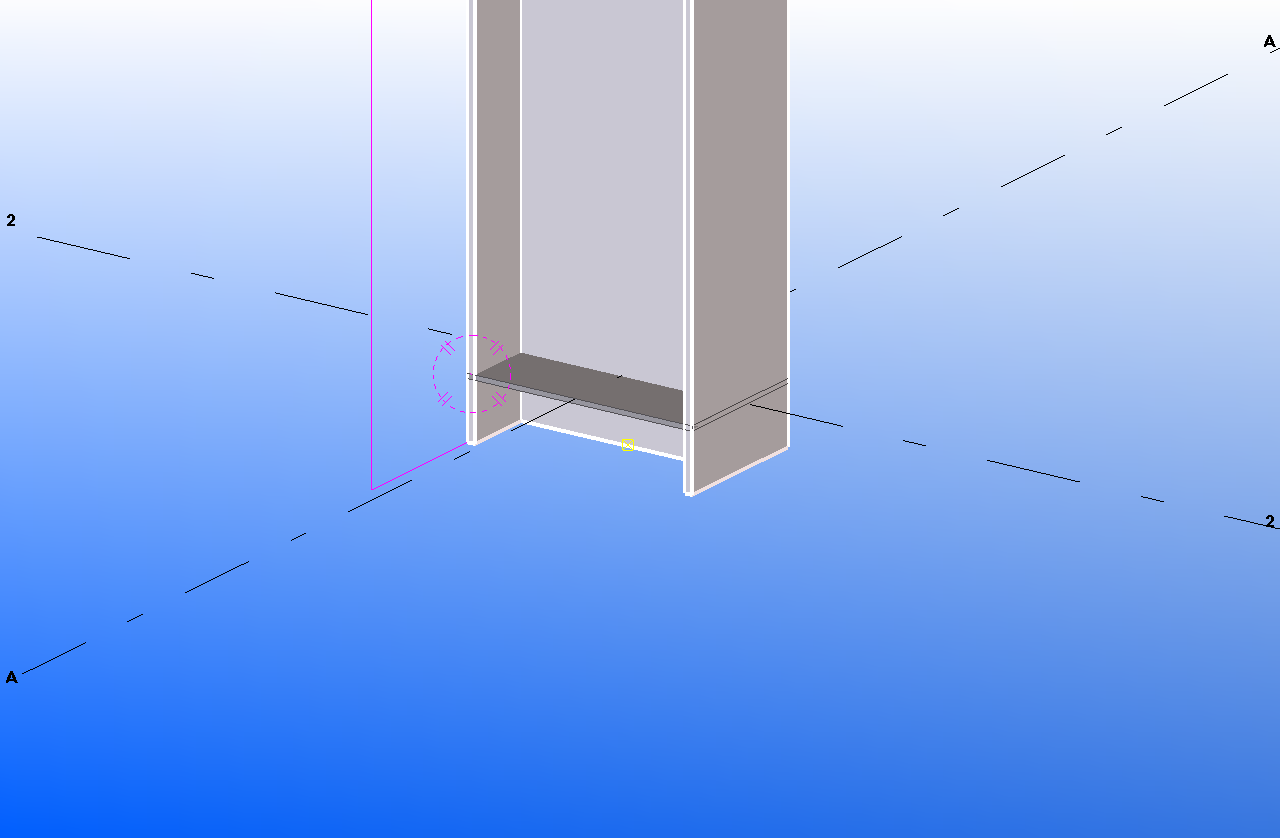

создать вид на отметке +0.000?

Миша · Сообщение **Миша** » 17 апр 2019, 13:05

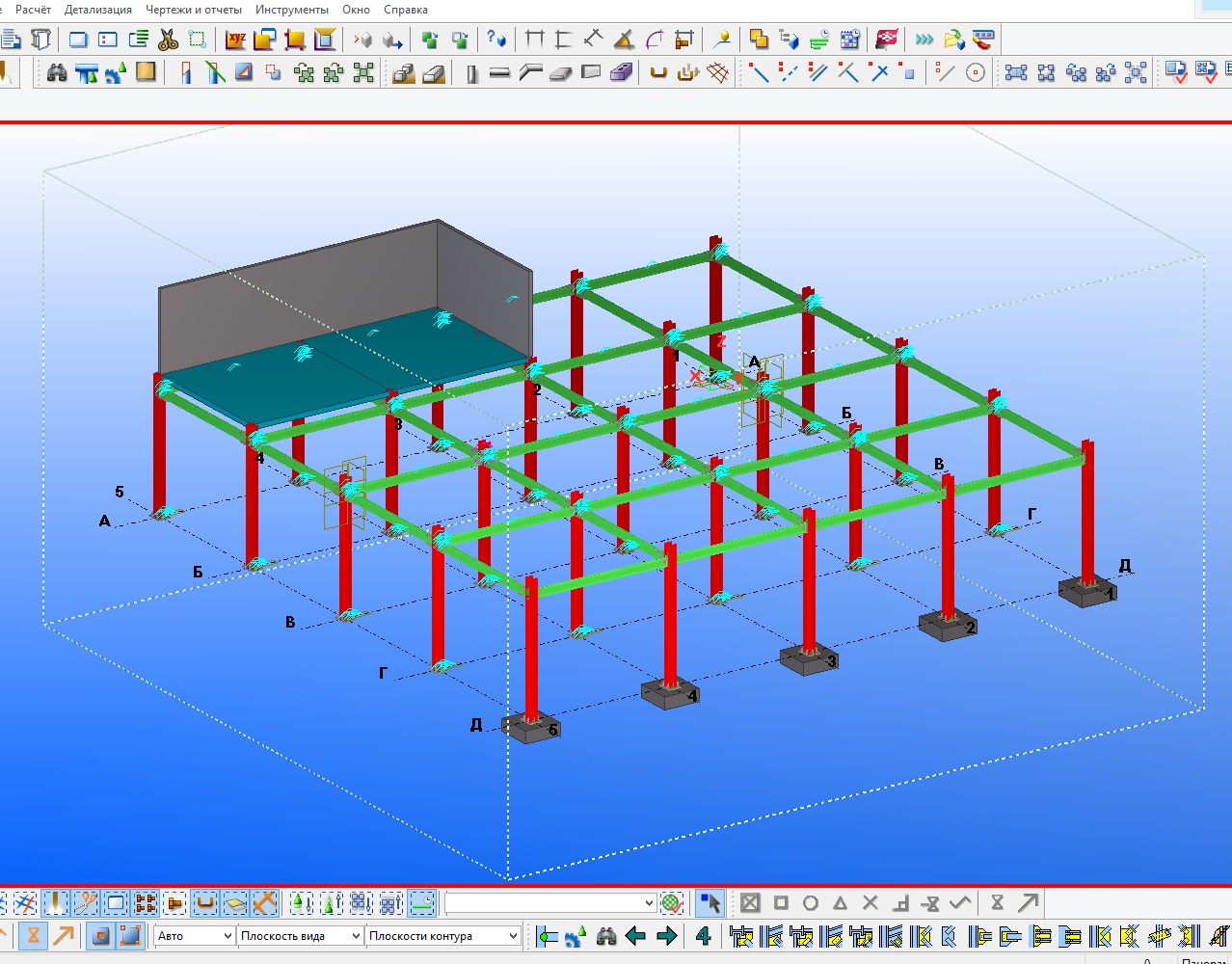

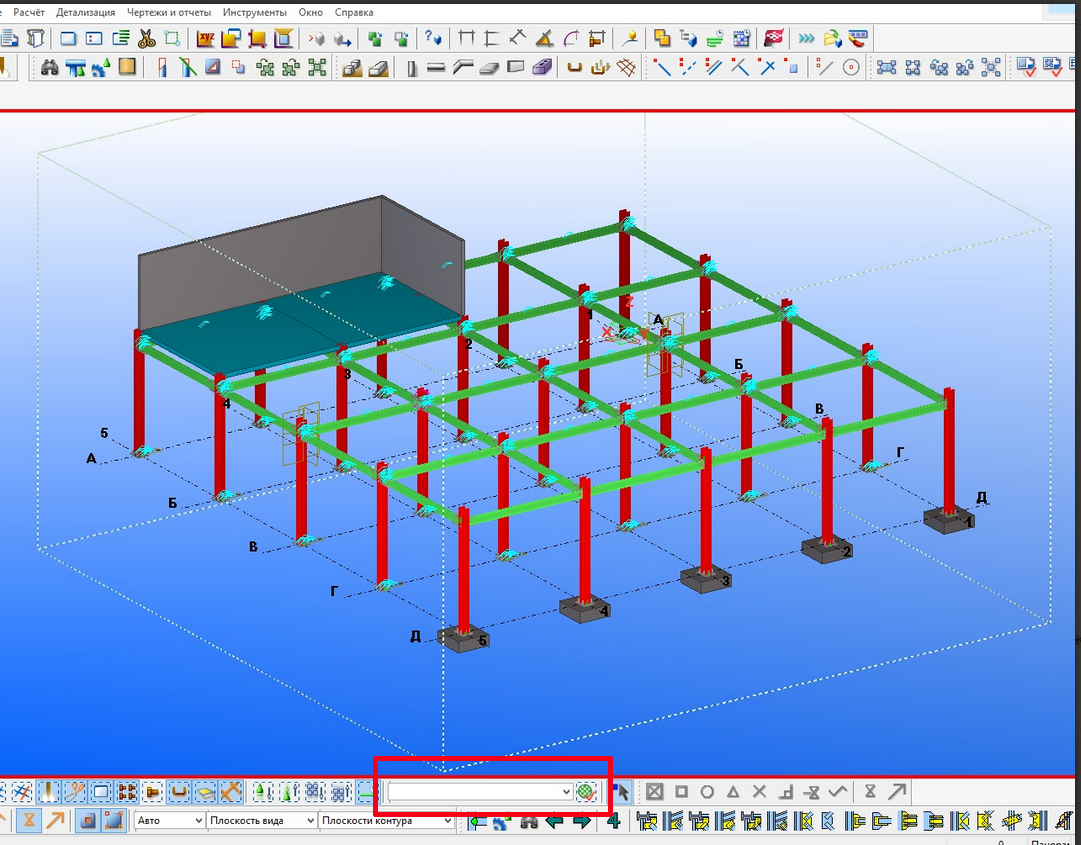

Почему не выделяются железобетонные элементы созданные сверху над металлической моделью?

Создал внизу фундаменты колонн. Потом понял что они не выделяются! (Пробовал копировать) И теперь не могу понять как мне отредактировать созданные ЖБ элементы чтобы отредактировать их?
Где в Текле "Дерево модели"? Если на экране нельзя выделить, тогда может в дереве можно выделить нужные строки и удалить?
Почему эти ЖБэшки не редактируются?

Montag · Сообщение **Montag** » 18 апр 2019, 09:40

Миша писал(а): ↑
17 апр 2019, 13:05
Почему не выделяются железобетонные элементы созданные сверху над металлической моделью?

может что-то в настройках фильтра

Кто сейчас на конференции
